Мотоблок Урал Патриот
Более современной моделью мотоблока является Урал Патриот. Этот агрегат отличается своей многофункциональностью, долговечностью и надежностью. Применять его можно не только для культивации почвы, но и для посадки и сбора корнеплодов, а также ухода за растениями.
С ним совместимо практически все универсальное навесное оборудование, что весьма удобно. Если просмотреть видео материалы, то сразу становится понятно, насколько удобен в работе мотоблок Урал Патриот.-
Основные технические характеристики такого современного и мощного помощника земледельца следующие:
- . мощность в семь с половиной лошадиных сил;
- . бензиновый четырехтактный двигатель;
- . ручной запуск;
- . объем топливного бака три с половиной литра;
- . цепной тип редуктора мотоблока Урал;
- . ременное сцепление;
- . задний ход;
- . четыре передние и две задние скорости;
- . масса восемьдесят пять килограммов.
Следует отметить доступность запасных частей к данной модели.
Рабочие показатели такого варианта мотоблока Урал также очень привлекательны. Ширина обработки у него составляет девяноста сантиметров, глубина – тридцать сантиметров. Учитывая мощность и надежность этого мотоблока Урал, в инструкции указывается возможность применения его на участках большой площади. Производится это средство малой механизации совместно Россией и Китаем. За счет этого цена мотоблока Урал остается доступной, а технические качества оказываются на высоком уровне.
Приступая к выбору устройства малой механизации для облегчения агротехнических работ, надо придерживаться нескольких правил.
- .
В первую очередь следует изучить инструкцию к различным моделям мотоблока Урал с целью выбора оптимальных для себя технических характеристик. - .
Во-вторых, необходимо оценить свои физические возможности и массу приобретаемой машины, чтобы работа с ней была посильной. - .
В-третьих, – учесть габариты агрегата, если его планируется перевозить в легковой машине, а не оставлять на одном месте постоянно.
Также следует учесть наличие в продаже запчастей на случай возникновения поломки.
В 90-х годах прошлого века, работающие на земле владельцы подсобных хозяйств, фермеры, садоводы и дачники, получили возможность приобрести средства малой механизации труда.
Одной из таких новинок стал мотоблок Урал. Со скоростью 15 км/час он буксировал полутонный прицеп, пахал землю, культивировал огородные посадки на 1 Га площади.
За названием производителя АО «УМПО» мало кто угадывал оборонное моторостроительное предприятие, базирующее в столице Башкирии г. Уфа.
Вошедшие в конверсионную программу двигателестроителей мотоблоки не отличались дизайном исполнения, широким набором функций, но исправно обрабатывали землю, отличались ремонтопригодностью, не требовали особых навыков в эксплуатации и обслуживании.
В 1998 году предприятием начато производство тяжёлого мотоблока Агрос – более мощного и производительного изделия с расширенным набором функций и комплектом навесного оборудования к нему. Производство Уралов было прекращено.
Инструкция по эксплуатации
Инструкция по эксплуатации мотоблоком Урал заключается в выполнении нескольких легких этапов.
Для начала необходимо подготовить мотоблок к работе:
- Провести осмотр машины, проверить, не течет ли масло или топливо;
- Установить коробку передач в нейтральное положение;
- Измерить уровень масла и топлива в баке и долить в случае необходимости;
- Завести двигатель.
Для осуществления начала движения следует выполнить следующие действия:
- Осуществить переключение мотора на низкие обороты;
- Выполнить выключение механизма сцепления и включения передачи;
- Отпустить рычаг выключения сцепления и нарастить обороты;
- Начать движение.
Особенности обслуживания
Весомым доводом в пользу приобретения мотоблока Урал УМЗ-5В является не только его работоспособный и надежный двигатель, но и возможность использовать бензин с любым октановым числом.
Так как в зимнее время, из-за сильных морозов, консистенция масла может сгущаться, то желательно применять его в соответствии с сезоном. Заливать масло требуется столько, сколько указано в инструкции.
Обкатка мотоблока
Важным моментом для продления срока службы двигателя является обкатка, благодаря которой можно не только выявить возможные неполадки, но и подготовить мотоблок к работе. Проводить обкатку рекомендуется после покупки и продолжительного простоя.
Проводится процедура следующим образом:
- В нейтральном положении редуктора, запустить двигатель на холостом ходу. Работать в таком режиме можно 5 часов, не нагружая мотоблок.
- Следующие 25 часов допускается использовать мотоблок в половину его мощности.
- Последующие 30 часов обкатку устройства проводить путем увеличения нагрузки.
- Во время проведения обкатки необходимо отрегулировать натяжение ремней.
Основные неисправности
- Нет переднего или заднего хода. Такое может происходить по причине обрыва переднего/заднего ремня или из-за недостаточного их натяжения. Требуется проверить ремни и работу редуктора.
- Расслоение ремня клиноременной передачи. Решить эту неисправность может только полная замена ремня.
- Выявлена течь масла по разъему редуктора. Затяните потуже болты и проверьте целостность прокладки. В случае ее деформации, замените.
- Течь масла по осям блоков звездочек и по уплотнениям выходного вала. Такое происходит, если залито масла больше, чем необходимо или в случае разрушения уплотнителей, причем последнее устраняется в специализированных мастерских.
- Плохо заводится. Проверьте клапан редуктора.
- Пропала искра. Пропасть она может из-за нерегулярного проведения технического обслуживания. Грязь попадает на колпачок свечи, накапливается там, что, соответственно, приводит к сбоям в работе двигателя. Эта неисправность, как правило, касается только одноцилиндровых моторов.

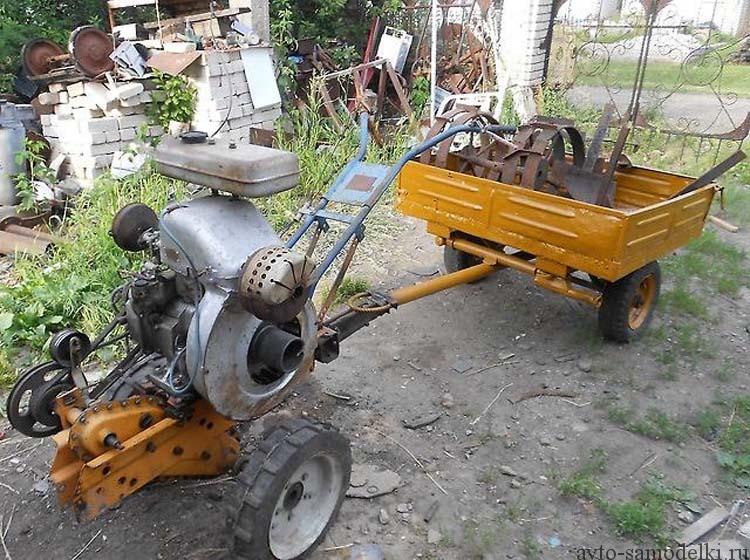

Мотоблок Урал с двигателем УМЗ 5В
Особенностью модели мотоблока Урал с двигателем УМЗ 5В является способность обрабатывать глинистые и другие тяжёлые грунты без потери эффективности работы. В сочетании со способностью работать практически в любых климатических условиях и ремонтопригодностью буквально на ходу — это сделало модель одной из самых популярных среди отечественных огородников.
Агрегат относится к категории одноосных. Его колея — довольно широкая, но легко регулируется под эксплуатационные потребности. Можно установить необходимое значение, как исходя из особенностей грунта, так и рабочего процесса. В комплектацию входит полуторолитровый бак для масла.
Основная цель такого мотокультиватора — обработка земельного участка с целью дальнейшей посадки на нём выбранных культур. Такие работы, как перевозка грузов, сенокос, уборка мусора и снега, возможны лишь после установки навесного оборудования. В то же время, недостатка в моделях последнего нет.
https://youtube.com/watch?v=A6O9x72QDNA
Общие технические характеристики Урала УМЗ-5В:
- масса — 120 килограмм;
- воздушное охлаждение мотора;
- 82-миллиметровый цилиндр;
- бензиновый мотор, мощностью 5 лошадиных сил;
- топливный бак, объёмом 6 литров.
Достаточно крупные габариты и массивность машины в глазах многих — её главный недостаток. Из-за этого, её довольно сложно транспортировать на большие расстояния. При том, что пригодна она лишь для обработки средних участков. Важным недостатком является и шумность, требующая использования протекторных наушников.
Как эксплуатировать
Руководство по обслуживанию мотоблоков Урал серий УМЗ и УМБ мало чем отличается от инструкции по эксплуатации любого другого подобного агрегата, а во многом даже проще их. И первым делом устройство готовят к работе. Для подготовки выполняют несколько крайне простых и универсальных действий:
- проводят общий осмотр мотоблока;
- проверят нет ли течи топлива или масла;
- устанавливают коробку передач в нейтральное положение;
- измеряют каковы уровни топливо и масла в соответствующих баках;
- в случае необходимости — доливают рабочие жидкости;
- проверяют работу двигателя, включив его.
Мотоблоки урал обладают наибольшей маневренностью по-сравнению со своими конкурентами
В случае, если на подготовительном этапе не было выявлено никаких проблем, начинают работу. Для чего:
- переключают двигатель на низкие обороты;
- выключают механизм сцепления;
- включают необходимую скорость на коробке передач;
- отпускают рычаг выключения сцепления, что приводит к наращиванию оборотов и началу движения.
Но прежде, чем начать постоянную эксплуатацию агрегата, проводят его обкатку. Благодаря данной процедуре можно существенно продлить срок работы мотокультиватора Урал. Проводится не только сразу после приобретения устройства, но и после любого продолжительного простоя.
Для правильной обкатки, необходимо:
- Запустить мотор на холостом ходу. При том что редуктор должен находиться в нейтральном положении.
- Агрегат работает в подобном режиме первые пять часов, без нагрузки.
- После их окончания, устройство нагружают на половину мощности и так он работает следующие 25 часов.
- В следующие 30 часов владелец постепенно увеличивает нагрузку на машину, пока она не достигнет максимальной.

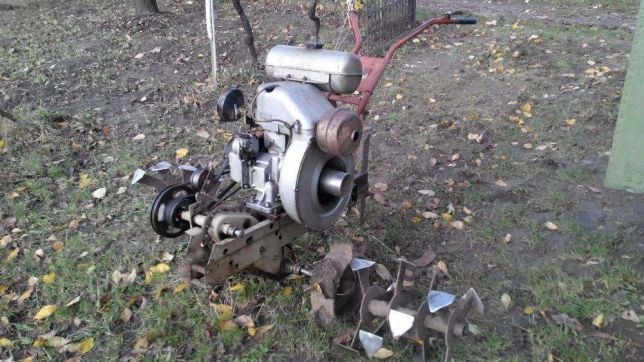

Урал с двигателем УМЗ-5В
Двигатель мотоблока Урал УМЗ-5В представляет собой 4-тактный 1-цилиндровый бензиновый агрегат с объемом 475 см³. Мотор изначально создавался для эксплуатации на самоходной сельскохозяйственной технике и стационарных установках. Силовой агрегат развивает мощность 4,5 л. с. при 2000 об/мин. Завод допускает кратковременное увеличение мощности до 5 л. с. путем увеличения оборотов.
Двигатель оснащен системой воздушного охлаждения. Для охлаждения двигателя используется вентилятор, который нагнетает воздух в кожух, расположенный вокруг цилиндра и головки. При эксплуатации мотоблока требуется проводить регулярный осмотр и очистку ребер охлаждения от пыли и масла. Скопившаяся пыль ухудшает теплообмен и становится причиной локальных перегревов, которые приводят к повышенному износу двигателя.
Мотор оснащен автоматическим регулятором числа оборотов. Для этого применяется центробежный механизм, который не допускает частоту вращения более 2350 об/мин. При превышении числа оборотов происходит смещение дроссельной заслонки, которое приводит к падению частоты вращения. Изготовитель двигателя запрещает самостоятельную регулировку ограничителя оборотов, а также использование его для управления частотой вращения.
Система газораспределения состоит из 2 клапанов нижнего расположения. Из-за этого мотор имеет низкую степень сжатия, составляющую 6 ед. Двигатель использует в качестве топлива бензин автомобильный А-76 (А-80). Запас топлива находится в бачке, расположенном выше карбюратора двигателя, подача жидкости идет самотеком. Запас топлива в баке составляет 6 л, это обеспечивает время работы до 4-4,5 часов. Время работы зависит от состояния двигателя и характера выполняемых задач.
Двигатель мотоблока Урал оснащен 2-скоростным редуктором с понижающими передачами. Первая скорость снижает частоту вращения в 6 раз и применяется для выполнения работ с высоким коэффициентом сопротивления (например, вспашки целинной почвы). Вторая скорость снижает обороты в 2,91 раза и применяется для эксплуатации изделия с прицепом или при вспашке мягкого грунта. Переключение скоростей мотоблока УМБ-К Урал по инструкции выполняется на неработающем двигателе.
Запуск двигателя производится шнуром, который наматывается на маховик. Перед пуском требуется установить коленчатый вал в положение конца сжатия. Запуск двигателя разрешается на 1 или 2 передачах моторного редуктора.
Выходной вал двигателя оснащен 2-ручейным шкивом, предназначенным для передачи крутящего момента на дополнительный редуктор и для привода навесного оборудования. Со стороны вентилятора имеется второй шкив, используемый для привода навесных инструментов, требующих повышенной частоты вращения рабочих органов. Механизм сцепления состоит из ремней и натяжных роликов.
В картер трансмиссии мотоблока с двигателем УМЗ-5В по инструкции по ремонту заправляется трансмиссионное масло в объеме 1,5 л. Заливка субстанции проводится через отверстие, закрываемое пластиковой пробкой.
В стандартный набор навесного оборудования для мотоблока входил культиватор. Для перевозки грузов весом до 350 кг применялась 2-колесная тележка ТОП-350/350М. При использовании однокорпусного плуга требуется установка переходного устройства, которое крепится к раме. Применение плуга допускается совместно с металлическими колесами, оснащенными грунтозацепами. Совместно с плугом применяется навесной картофелекопатель.

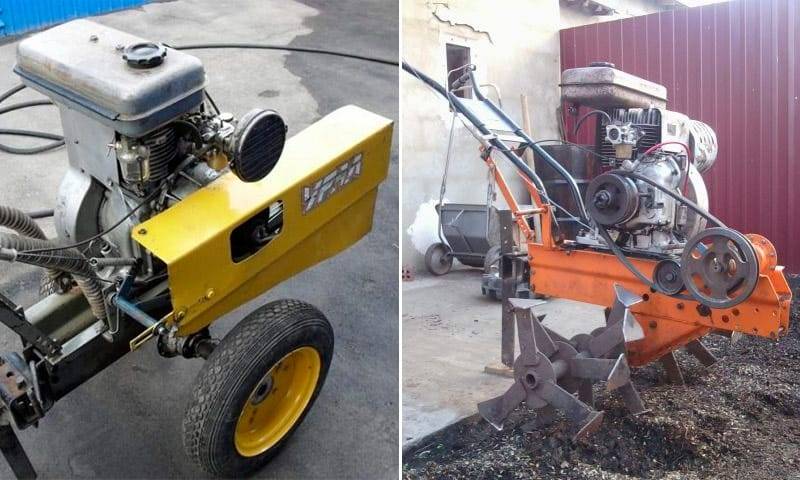

Урал УМЗ 5В
Данный агрегат, несмотря на свое отменное качество и хорошую выносливость, имеет один недостаток – он не совсем многофункционален. Поэтому данную модель универсальной назвать сложно, поскольку использовать его можно либо для перепахивания участка, либо для перевозки грузов.
Технические характеристики:
- мощность двигателя – 5 л.с.;
- рабочая скорость: 1,9 км/час -15 км/час;
- vвес: 120 кг;
- количество передач: 4;
- вес перевозки груза до 500 кг;
- дорожный просвет до 28 см;
- длина: 1,5 м;
- ширина: 80 см;
- высота: 1 м
Двигатель такого аппарата бензиновый, имеет одноцилиндровое исполнение и воздушное охлаждение. Особенностью такого движка является возможность его заправки абсолютно любым бензином, а также его долговечность и надежность. Узел редуктора мотоблока шестеренчатого типа с дифференциальным устройством. Также агрегат оснащен валом отбора мощности и трансмиссией.
Самодельный мотоблок из бензопилы Урал
- В качестве силовой установки для проекта мотоблока используется пила с бензомотором УРАЛ БП-52-3.8 с мощностью мотора 3,8 л. с.
- Изделие предназначается для пахоты и рыхления почвы, культивирования посадок, копки картофеля. Площадь земельного участка – 20 соток.
- Пила закреплена на раме устройства с помощью хомутов, снимается за полчаса — готовой к применению для работ с деревом.
- Рама выполнена сварной из стальных труб ⌀ 24 мм.
- Передача крутящего момента на вал колёс цепная — на две ступени. В первой ступени звёздочка оставлена от пилы. Цепь с шагом 12,7 мм и ведомая звёздочка подобраны из старой велотехники. На вторую ступень установлены мотоциклетные звёздочки и цепь, с тем же шагом, — 12,7 мм.
- Вал приводных колёс изготовлен из стального круглого профиля и монтируется в вилке рамы на подшипниках. Диаметры монтажных площадок подшипников, дисков колёс, звёздочек выбираются по размерам подобранных для сборки деталей. Крепление к валу дисков колёс и звёздочек — шпонками.
Характеристики
Концепция мотоблока Урал УМЗ-5В остается до сих пор актуальной благодаря своим техническим характеристикам.
- Вес составляет 120 кг. Поэтому те, кто планирует не применять силу при обработке участка, не смогут справиться с этой машиной.
- Карбюраторный 4-тактный двигатель с мощностью 5 л.с. имеет 1 цилиндр и работает на бензине. Даже не смотря на то, что наблюдается моральное устаревание силовой установки, многочисленные отзывы владельцев Урала свидетельствуют о надежности двигателя и его устойчивости к низким температурам.
- Благодаря использованию воздушного охлаждения, мотор не перегревается в жаркую погоду.
- Мотоблок Урал работает на любом бензине, а расход топлива составляет 1,5-2 л/ч, притом, что объем бака составляет 6 л.

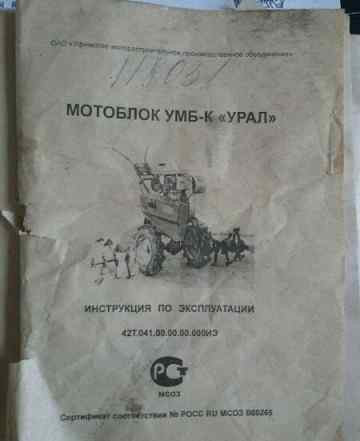

Мотоблок Урал УМБ-К (Аргос) пришел на смену УМЗ-5В и предназначен для работы на больших участках. Вся конструкция и технические характеристики у него совпадают с предыдущей моделью. Мотор установлен марки УМЗ-5В. Мощность двигателя возросла с 5 до 8 л.с.
Технические характеристики
| Тип мотоблока | Универсальный, одноосный |
| Масло в редуктор | ТАД-17,ТАп-15В, ТЭп-15,ТСп-15К,ТСп-14 по ГОСТ 23652-79 |
| Объем масла в редукторе, л | 1,5 |
| Масса, кг | 140 |
| Масса перевозимого груза, кг, не более | 350 |
| Дорожный просвет, мм | 135±15 |
| Колея транспортная, мм | 580±15 |
| Радиус поворота, м, не более | 2 |
| Тип двигателя | Четырехтактный, карбюраторный принудительного воздушного охлаждения |
| Модель | УМЗ-5В |
| Мощность максимальная (кратковременная), л.с. | 5 |
| Топливо | Бензин автомобильный А-76 ГОСТ 2084-77 или Нормаль-80 ГОСТ Р51105-97 |
| Диаметр цилиндра, мм | 82 |
| Механизм сцепления | Клиноременная передача с натяжными роликами |
| Редуктор | двухскоростной, механический, цепной |
| Рулевое управление | штанговое, регулируемое по высоте |
| Шины | d430х110 42Т.068.000 |
| ширина захвата, мм | 850, 1070 |
| диаметр культиватора, мм | 400 |
| глубина роторной культивации за один проход, мм | 100+50 |
Характеристики
Приведем некоторые данные по мотоблоку.
- габариты мотоблока: 1560/790/1050 мм;
- клиренс 270 мм;
- объём цилиндров 0,475 л;
- масса – 125 кг;
- при объёме топливного бака 6 литров расход топлива составляет менее двух литров бензина;
- двигатель четырёхтактный с правым вращением, одноцилиндровый, использует бензин с любым октановым числом, хорошо реагирует на газ;
- охлаждается воздухом;
- аккумулятор показывает высокие показатели заряда.
Достоинства мотоблока «Урал»:
- при массе агрегата более центнера необязательно дополнительно давить на ручки собственным весом, что облегчает обработку земли;
- существуют многочисленные возможности самостоятельных усовершенствований и модернизаций конструкции;
- высокие ресурсные показатели двигателя;
- воздушный фильтр не требует замены прокладок.
Вместе с тем отмечены и следующие минусы:
- частая течь смазки в стыках двигатель/редуктор;
- приходится часто проверять уровень масла;
- механизм распределения газов приводит к повышению расхода бензина и моторных масел по причине конструктивных особенностей;
- не рекомендован к дальним поездкам с грузом (низкая скорость).
Двигатели УМЗ-5Б и его вариант УМЗ-5ДУ-Б имеют следующие характеристики:
- четырёхтактный, мощность до 5,4л. с. (более 3,5 кВт);
- оснащён двухступенчатым редуктором с передаточным отношением 1 к 6 либо 1 к 2,91;
- один цилиндр;
- охлаждение принудительное.
Модель «УМЗ-5ДУ-Б» отличается тем, что его редуктор одноступенчатый и его передаточное число 1 к 6, а на вале редуктора не устанавливают храповик.

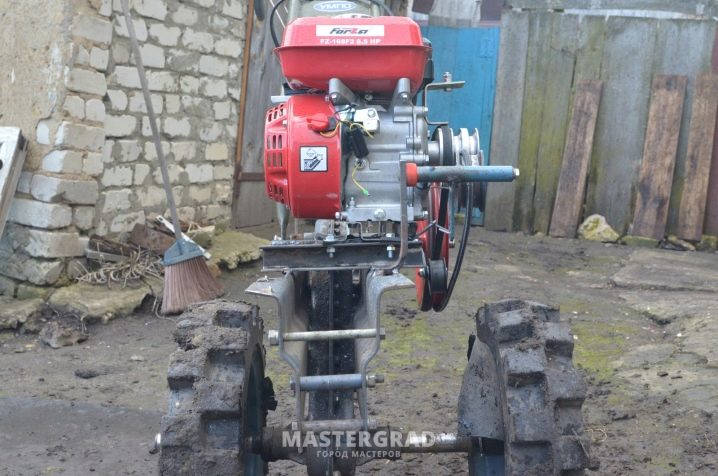

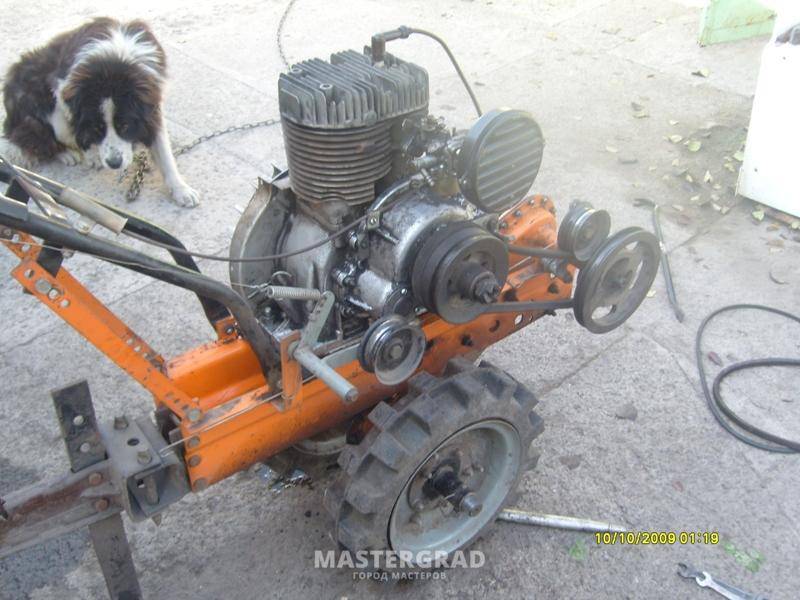

В качестве альтернативы двигателям «Урал», если возникла необходимость его замены, часто выбирают импортную продукцию китайского производителя «Лифан» (Lifan).
Lifan была основана в начале 90-х годов ХХ века и на сегодняшний день является одной из самых известных у нас крупных компаний на автомобильном рынке. Кроме двигателей, «Лифан» производит и другую автомототехнику, отличающуюся оптимальным соотношением «цена — качество». Продукция сертифицирована, а к каждому изделию обязательно прилагается технический паспорт и инструкция по эксплуатации.
«Лифан» на российском рынке представляет разные типы двигателей. Одной из наиболее важных характеристик при выборе двигателя – монтажные размеры, так как они не всегда соответствуют российским стандартам.
Еще одна важная характеристика – мощность двигателя, так как в большинстве случаев двигатели Lifan имеют 6,5 л. с. против 5 л. с. у «Урала».

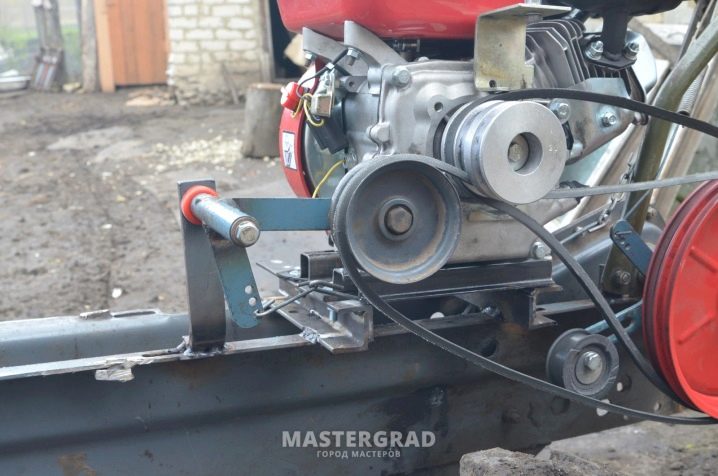

Собственно разборка не представляет особой сложности и выполняется за пару этапов даже специалистом с небольшим опытом, или совсем без него.
- С крепежных разъемов снимается старый двигатель при помощи стандартных рожковых ключей.
- Вначале отсоединяют топливо- и маслопроводы при их наличии.
- Далее следует снять центробежный регулятор.
- Иногда на этапе установки нового двигателя приходится применять прокладки, но при правильном подборе размеров такой необходимости нет. Наиболее простым способом является поставить переходную пластину с отверстиями для закрепления.
«Лифан» предлагает несколько линеек двигателей на бензиновом топливе: 168F, 168F-2, 177F и 2V77F.
Линейка 168F:
- четырёхтактный;
- мощность – до 5,4 л. с. (более 3,5 квт);
- 1 цилиндр;
- охлаждение – принудительное;
- коленвал расположен под углом 25 град.;
- цилиндр – 163 см3;
- топливный бак – 3,6 л;
- цилиндр диаметром 68 мм;
- вал диаметром 19 мм;
- запускается вручную;
- габариты 312х365х334 мм;
- масса – 15 кг.
Двигатель 168F-2 интересует покупателей тем, что отличается от предыдущей версии повышенным ресурсом и более высокими параметрами – он мощнее (6,5 л. с.), имеет больший по объёму цилиндр (196 куб. см).
Двигатели в 9 л. с. представлены моделями Lifan 177F:
- четырёхтактный;
- мощность – до 9 л. с. (более 5,6 квт);
- один цилиндр;
- охлаждение принудительное, воздушное;
- коленвал расположен горизонтально;
- цилиндр – 270 см3;
- топливный бак – 10 л;
- запускается вручную;
- габариты 378х428х408 мм;
- вес – 27 кг.
Модель «Lifan 2V77F» имеет еще более высокие характеристики и большую мощность, по своим характеристикам – лучший тяжёлый двигатель своего класса:
- четырёхтактный;
- мощность до 17л. с. (более 12,4 квт);
- два поршня;
- механический регулятор оборотов;
- охлаждение – принудительное, воздушное;
- коленвал расположен горизонтально;
- цилиндр – 615 см3;
- топливный – 27,5л;
- запуск – вручную;
- габариты 455х396х447 мм;
- масса – 42 кг.
Мотоблок «Урал»
Мотоблоки «Урал-УМП-5В» впервые начали продаваться в стране как раз перед ее глобальным переделом на заре 90-х годов прошлого столетия. Поскольку в мотоблоках, как удобном и дешёвом техническом средстве, нуждались многие, поэтому в СССР он стал очень популярен. Всего за несколько лет его продажи достигли цифры в 150 тыс. единиц. Такой популярности мотоблока способствовало оптимальное сочетание его характеристик.
У мотоблока широкий регулируемый дорожный просвет, что позволяет эксплуатировать устройство на участках разных типов. Но стоит отметить, что базовая модель «Урала» не отличается особой многофункциональностью. На нём можно только перевозить грузы и обрабатывать почву. Косить траву, убирать мусор или снег с помощью навесного оборудования на такой технике не получится — не предусмотрены такие возможности. Но если самостоятельно переделать конструкцию, добавив необходимые крепёжные узлы, то можно расширить его функциональность.
Модель реализована по схеме отдачи мощности на колёса посредством дифференциала. Некоторые модификации используют иностранные двигатели высокой мощности, но наиболее популярны именно отечественные варианты из-за доступности запчастей, должной документации и долговечности эксплуатации.
Мотокультиватор Урал: особенности техники
Устройства указанного производителя получили невероятное признание благодаря своим функциональными характеристикам, надежности и отличной ремонтопригодности. Как свидетельствуют отзывы владельцев, в случае необходимости добыть запчасти для замены не так и сложно. Среди предложений можно найти как дизельные, так и бензиновые варианты.
Провести процедуру «возвращения к жизни» агрегата могут даже люди без конструкционного опыта, ведь работаться с особенностями внутреннего расположения элементов можно очень просто. Этому способствуют фото схем и представленная на нашем портале инструкция.
Среди самых популярных моделей числятся Patriot Урал и УМЗ 5Б. Последний агрегат сумел выдержать немалую конкуренцию и остаться одним из наиболее широкоиспользуемых в стране.

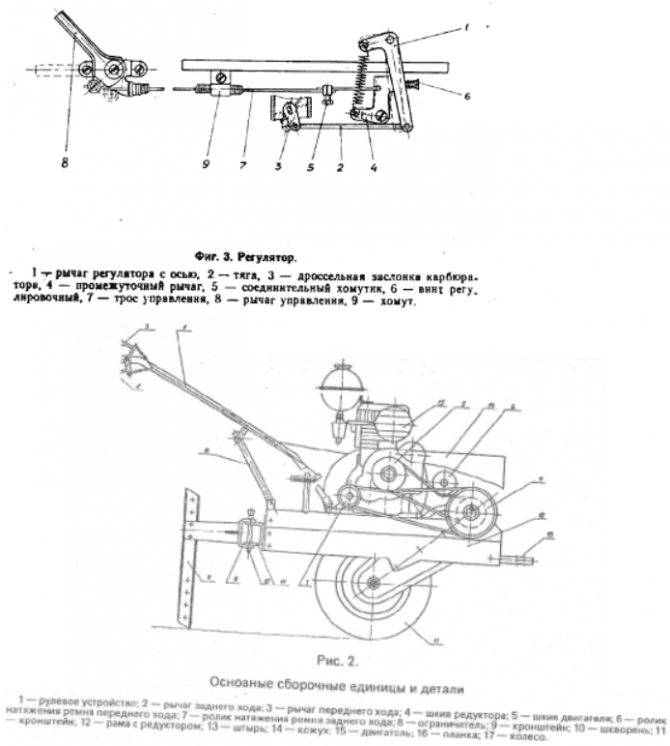

Как видно по схеме, устройство мотоблока Урал довольно понятное, также как и принцип работы. Крутящий момент передается посредством дискового сцепления на коробку передач, которая использует реверс и приводит общий механизм в действие.
После запускается редуктор, отвечающий за движение ходовых колес. Указанная деталь состоит из объединенных шестеренок, ремонт которых в случае необходимости также можно провести довольно просто и оперативно.
Важный момент: мотоблоки Урал сложно назвать универсальными помощниками, ведь их базовыми задачами является вспашка земли, сбор урожая и скос сена. Выполнять эти операции можно с помощью навесного оборудования, которое нередко изготавливается самими народными умельцами.
Кстати, в последнее время мастера научились создавать мотоблоки Урал собственными руками с двигателем ЗИД, который оснащен чугунным цилиндром, системой охлаждения с несколькими каналами и внушительным карбюратором К-30. Единственным минусом подобных элементов является возраст.
Некоторые выбирают для монтажа китайские моторы разных производителей, которые также сумели себя отлично зарекомендовать и продемонстрировав адаптивность к суровым отечественным условиям.
