Как сделать бюджетный минитрактор переломку своими руками

Этапы конструирования минитрактора из ВАЗ

Последующие работы по созданию минитрактора из ВАЗ стоит проводить по такому алгоритму:

1. Сварка рамы. В качестве заготовок подойдут швеллера и уголки. Перед сваркой их стоит тщательно очистить от ржавчины и прогрунтовать.
2. Усовершенствование и установка ходовой. Мосты и тормозную систему подгоняют под будущий агрегат, тщательно проверяют их целостность и исправность.
3. Монтируют колеса необходимого диаметра.
4. К передней части рамы крепится двигатель и трансмиссия, защитный кожух.
5. Эргономично и удобно устанавливаем и закрепляем рычаги управления, рабочее место оператора, площадку для навесного оборудования.
6. В случае необходимости в передней части крепится утяжелитель для улучшения балансировки агрегата при работе с навесным оборудованием.

Дополнительные советы и предупреждения по изготовлению трактора своими руками

Перед началом полноценного эксплуатирования самодельным минитрактором, нужно поставить его на учет в ГИБДД.

Это является не простой формальностью, а объяснимой необходимостью, ведь при движении на дорогах общего пользования, на вас могут наложить штрафные санкции, а сам агрегат транспортировать на штрафную стоянку.

Двигатель самодельного минитрактора

Что касается технических аспектов, то и тут есть своя специфика. Чтобы двигатель самодельного агрегата выдавал нужные параметры, т.е. порядка 2 тысяч оборотов при 3 км/ч, нужно немного подкорректировать схему трансмиссии. Вообще, в идеале, каждое колесо заднего моста должно быть оснащено редуктором.

Если основой для минитрактора выступает мотоблок, например Кайман, Патриот, Техас, Прораб, Викинг, Форза или какой-нибудь другой, то лучше, чтобы он обладал специальной сцепкой, позволяющей присоединять к нему дополнительное оборудование. Вообще, следует тщательным образом выбирать модель мотоблока, которую вы хотите переделать под минитрактор.

Для этих целей может прекрасно подойти мотоблок «Кентавр», обладающий мощностью 9 л.с., а также имеющий нужные технические данные, необходимые для переделки.

Читайте более подробно как сделать минитрактор из мотоблока своими руками.

Как изготовить мини-трактор из Жигулей своими руками

Рассмотрим, как сделать самодельный трактор из ВАЗ, какие материалы и инструменты понадобятся. Прежде всего нужно выполнить чертежи и схемы всех узлов конструкции. Чтобы сделать минитрактор своими руками, необходимы точные размеры деталей и расчеты. Каждая составляющая должна быть расписана отдельно. И нужен чертеж с трактором в собранном виде. От сделанных схем и чертежей зависит, каким будет самодельный трактор с двигателем ВАЗ 2106.

Во время работы над чертежом следует учесть следующие моменты:

• надо определить расположение коробки передач;
• двигатель должен быть обязательно покрыт защитным кожухом;
• в каком месте будет установлен топливный бак;
• если укоротить раму трактора, то самодельный минитрактор из ВАЗ будет употреблять меньше топлива;
• передняя подвеска должна быть усиленной.

Если вы решили создать трактор из ВАЗ 2109 или ВАЗ 2106, то в результате проделанной работы вы получите довольно мощный агрегат, который справится со многими сельскохозяйственными работами, поможет ухаживать за огородом и растениями.

Итак, приступают к самой разработке и сборке самодельного трактора на базе ВАЗ. Мини-трактор можно сделать с двигателем от ВАЗ 2019 или ВАЗ 2106, позаимствовать дополнительные детали от других моделей машин.

Также их можно купить в магазине. От любой модели Жигули можно взять рулевое управление и водительское сиденье, или же смастерить его своими руками. Передний и задний мосты берутся с жигулевского агрегата.

Как сделать кабину для минитрактора

Если в летний период работать на минитракторе можно и без кабины, то с наступлением осенне-зимнего периода использование агрегата становится довольно некомфортным или вообще невозможным. Поэтому умельцы стараются собирать трактора с кабинами, чтобы использовать данную технику круглый год.

Кабину для самодельной техники изготавливают из листовой стали по заранее подготовленному чертежу. За основу расчетов можно взять кабину от трактора МТЗ. На следующем фото показан чертеж, исходя из которого, можно сделать кабину самостоятельно.

Совет! Если размеры кабины, имеющиеся на чертеже, не подходят под размеры вашего минитрактора, то их необходимо изменить. Но главное, что нужно учитывать при коррекции размеров — это размер лобового стекла и высоту кабины. Потолок ее должен быть выше головы сидящего в кабине человека на 25 см.

Кабина изготавливается следующим образом.

1. Первым делом, нужно собрать каркас из деревянных брусков согласно размерам чертежа.
2. Далее, по размерам деревянных деталей каркаса режут металлическую профильную трубу. Все детали соединяют методом сварки.
3. Сваренную конструкцию ставят крышей на землю и приваривают внутри кабины держатели для стекол.
4. Крыша изготавливается из листовой стали 1 мм. Фрагмент можно вырезать болгаркой и приварить к верхней части кабины.
5. Пол и боковые части кабины изготавливаются из листовой стали толщиной 2 мм.
6. Каркас дверей также сваривается из профильной трубы. Для автоматического закрывания дверей на каркас можно установить газовые лифты.
7. После установки стекол кабину можно обшить изнутри поролоном и обтянуть его кожзаменителем.
8. Кабина устанавливается на раму, на заранее приготовленное для нее место.

В целом, чтобы лучше понять, как изготавливается минитрактор своими руками, можно посмотреть это видео, своеобразное пособие для начинающих.

Как обрезать задний мост ВАЗ для минитрактора?

При самостоятельном конструировании агрегата из Жигулей, мы сталкиваемся с необходимостью укоротить мост ВАЗ для минитрактора. Это достаточно ответственный и сложный этап работы. Чтобы правильно провести укорачивание, для начала ознакомьтесь со схемой, на которой указаны все размеры будущей конструкции:

Последующие работы следует выполнять по такому алгоритму:

1. Отрезается чашка пружины и вынимается концевой фланец.
2. Часть вынутой полуоси отрезается, с краю делается проточка.
3. Сверлится отверстие внутри чашки.
4. Состыковываем и центрируем полуоси, привариваем их по чертежам.
5. Вставляем в мост готовую деталь.
6. Завариваем мост с обеих сторон.
7. Сварочные швы должны быть качественными. По окончанию сварочных работ швы накаляют и остужают несколько раз.
8. Крепим мост к раме с помощью V-подобной конструкции.

Для наглядности также предлагаем ознакомиться с видео, на котором подробно показано процесс укорачивания моста ВАЗ:

Для укорачивания переднего моста можно воспользоваться схемой, приведенной ниже:

Возможности техники

В аграрной области данные машины способны сделать огромный объем работ. Благодаря своей маневренности и возможности присоединения дополнительного навесного оборудования собранный минитрактор переломка классика 4х4 своими руками справляется с такими операциями:

• глубокое вспахивание почвы;
• культивирование для удаления сорных растений;
• боронение определенных участков;
• осуществление посевных весенне-полевых операций злаковых культур;
• посадка/уборка картофеля.

В зимнее время мини трактор переломка также может не стоять в гараже, а выполнять уборку дорог от снега. К фаркопу крепят прицеп, помогающий в транспортировке грузов до нескольких сотен кг. Минитракторы в домашних условиях владельцы могут задействовать даже для стрижки газонов.

Технические характеристики минитрактора переломки

Собранный минитрактор своими руками обладает рядом позитивных характеристик, включая определенную экономию средств на приобретение. К плюсам самоделки относятся:

• компактные размеры транспорта обеспечивают его удобную эксплуатацию даже на небольших участках, а так как большинство хозяйств включают небольшие посевные площади, то собранный минитрактор переломка своими руками будет весьма уместен;
• самодельные аппараты с одноосным приводом или с полным в подавляющем большинстве случаев окупаются за один-два сезона, а впоследствии позволяют экономить на комплектующих;
• сельхоз новинки имеют достойные рабочие показатели, способные конкурировать в работе с заводскими моделями, так как сделать мини трактор мастер самостоятельно может с применением выбранных узлов и комплектующих, которые обладают большим запасом прочности.

Самодельный минитрактор переломка (с ломающейся рамой) 4х4

Стоит учесть, что самодельный минитрактор переломка 4х4 может обладать и недостатками. Минусы кроются в таких факторах:

• иногда затягивается процесс поиска необходимых узлов или отдельных деталей;
• в случае использования нестандартных элементов конструкции затрудняется проведение ремонта;
• собрать самодельный минитрактор 4х4 удастся при наличии соответствующего набора инструментов и владении навыками работы с ними;
• частые поломки могут возникать из-за использования старых б/у технических узлов.

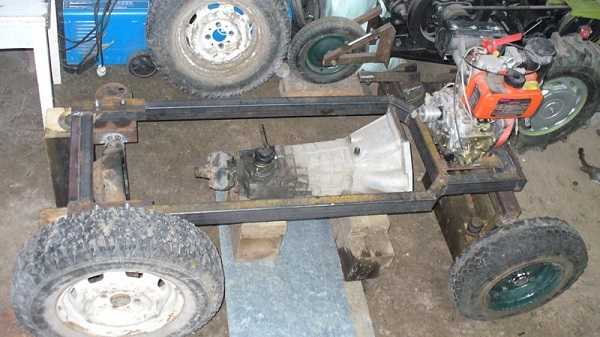

Сборка рамы

Рамная конструкция является оптимальной для самоделки, собранной в гараже. Ключевыми деталями для нее являются продольные лонжероны и пара поперечных траверс. Лонжеронные балки предпочтительней выполнить в трехступенчатом виде из десятого швеллера, а для траверс подойдет шестнадцатый квадратный профиль вереди и двенадцатый сзади.

Габариты машины с ломающейся рамой

Важно в процессе сборки обеспечить возможность поворота передней полурамы относительно задней полурамы на определенный угол. Для этого подойдут автомобильные шарниры от грузовиков. В большинстве случаев используются обрезанные карданные валы

Они при складывании под углом продолжают передавать вращение

В большинстве случаев используются обрезанные карданные валы. Они при складывании под углом продолжают передавать вращение.

Мотор и сцепление для минитрактора переломки

После сборки рамы приступают к монтажу силового блока. Рекомендуется для машин с приводом на одну ось брать движки из интервала 15-30 л.с., а для полноприводной переломки оптимальным решением будет двигатель с мощностью 30-40 л.с. Предпочтение стоит отдавать дизельным агрегатам с водяным охлаждением. Они более тихие в работе, чем аналоги с воздушным отводом излишков тепла.

Кинематическая схема

В качестве готового решения допускается монтаж на раму двигателей от мотоблоков или старых автомобилей. Встречаются чертежи, где центральное место занимают силовые установки от таких моделей:

• мотоблок «Нева»;
• модель с мотоблоком «Зубр»;
• самоделка из мотоблока «Кентавр» и пр.

В качестве минимальной выхлопной системы может участвовать опустошенный металлический огнетушитель, внутрь которого набили металлическую стружку от токарного станка. Если используется в конструкции моторчик с воздушным охлаждением, то в нижней стыковочной области можно часть перегородок устранить

Также важно обеспечить наличие крепежных отверстий для фиксации силового узла

Двигатель УД-2

Следующим этапом за монтажом двигателя идет установка раздаточной коробки и коробки скоростей. Приемлемым вариантом служит выбор их от ГАЗ-53. Для качественной стыковки сцепления с мотором придется переделывать маховик. В такой ситуации понадобятся токарные работы.

Срезается задняя часть, излишки с приливами. В центре растачивается отверстие под новый вал. Кожух корзины сцепления оптимизируется по габаритам в нужные размеры.

Инструкция, как сделать полноприводной минитрактор своими руками – чертежи и размеры

Оценив все преимущества, многие задаются вопросом – как сделать минитрактор 4х4? В принципе, данный способ сборки мало чем отличается от традиционных методов, кроме, разве что, строения рамной конструкции.

В основном, рама идет цельная, но в переломках предусмотрен вариант с ломающейся рамой, от чего и происходит само название.

Внешний вид конструкции может немного озадачить стороннего наблюдателя, но его кажущаяся неказистость не должна вводить в заблуждение. Дело в том, что внутри все расположено настолько пропорционально, если следовать в точности чертежам, что позволяет агрегату показывать достаточно неплохие рабочие показатели.

Кстати о чертежах. Это, наверно, один из наиважнейших этапов всей сборки, ведь от правильности оставления подробного рисунка и определения точных размеров, зависит успех всего конструирования.

Дело в том, что специфика самостоятельной сборки предполагает подгонку некоторых деталей под индивидуальные особенности рамы или силового агрегата. Это вполне объяснимо, ведь комплектующие берутся от совершенно разной техники, что и приводит к их размерному несовпадению.

Сама же подгонка осуществляется, в основном, на токарном станке, что само по себе и предполагает наличие подробного чертежа. Ведь куда проще делать определенные отверстия или стачивания, смотря на рисунок, чем держа всю эту абстракцию в голове.

Итак, сделав чертеж, приступаем к процессу сборки:

• Сама рама будет состоять из траверс и лонжеронов. Лонжероны, в данном случае, имеют трехступенчатую структуру. Первая ступень изготавливается из швеллера номер 10, а последняя – стальной трубы квадратной формы, обладающей размерами 80×80 мм.
• Задний траверс изготавливается из швеллера номер 16, а передний – из швеллера номер 12.
• Если вы переделываете мотоблок в минитрактор, то основным силовым агрегатом будет двигатель, расположенный на мотоблоке. Если нет, то придется приобретать двигатель отдельно. В принципе, может подойти любой дизельный двигатель необходимой мощности (не менее 12 л.с.).
• Однако, специалисты советует брать помощнее – мотор с 40 л.с. и водяным охлаждением.

• Коробку передач и вал отбора мощности, а также сцепление можно взять с автомобилей ГАЗ-53 и ГАЗ-52, соответственно. В готовом виде они не подойдут, так что придется их немного доработать. Для этого, нужно заново сделать маховик мотора, срезав немного с задней части и просверлив одно отверстие в середине.
• Мост можно установить в агрегат в искомом виде, не производя никаких манипуляций. Крепится он к рамной конструкции при помощи четырех стремянок.
• Колеса можно взять от старых легковых автомобилей, но оптимальным их диаметром считается 18 дюймов. Сам процесс установки колес на ступицы довольно прост. Достаточно вырезать с центра диска необходимое по диаметру отверстие, а на это место приваривается центр диска от ЗиЛ-130.
• Передний мост не так важен, ведь он не будет ведущим. Поэтому, можно взять мост от другой техники.
• Рулевое управление лучше всего усилить гидравликой. Взять её можно со старой сельскохозяйственной техники, но для её корректной работы нужен масляный насос.
• Кстати, место для водителя тоже нужно устанавливать правильно, ведь человек проводит за управлением агрегата ни один час. Сиденье должно располагаться таким образом, чтобы рулевая колонка не упиралась человеку в колени.

Вообще, сборка самодельного полноприводного минитрактора осуществляется с помощью сторонних запчастей, среди которых, в основном, автомобильные.

В частности, барабанный тормоз будет использован в системе передней колесной базы, а рейка руля будет заимствована от автомобилей семейства ВАЗ.

Прочие же комплектующие можно свободно найти на рынке запчастей, где довольно много полезного. Кроме того, на специализированных сайтах находится достаточное количество объявлений о продаже деталей, которые можно приобрести за сущие копейки.

https://youtube.com/watch?v=6V_Bc7Nzm54

Чертеж минитрактора

Как уже упоминалось выше, чертеж и схема будущего агрегата имеет огромное значение при изготовлении. Ведь упустив что-то из вида или памяти, восстанавливать всю конструкцию будет весьма сложно. Обязательно приступив к черчению и расчету схем, учтите следующие нюансы:

• движок должен размещаться перед водительским сидением;
• мотор должен быть обязательно прикрыт с помощью изготовленного кожуха;
• укороченная рама позволит сделать технику компактной и экономной в потреблении топлива;
• если будете уменьшать раму – не забудьте о смещении моста;
• определитесь с размещением топливного бака;
• помните, что переднюю подвеску нужно сделать усиленной;
• обязательно укажите изменения в ходовой части.

Реализация проекта состоит из следующих этапов:

• Работа над кинетической схемой.
• Изготавливаем раму.
• Делаем кузов.
• Установка движка и других систем.
• Крепим рулевое управление.

Теперь разберем, какие конкретно детали понадобятся для работы на примере модели двигателя ВАЗа.

Подготовительный этап работ

Создание минитрактора своими руками с двигателем от ВАЗ следует начинать с подготовки чертежей. В качестве примера можно воспользоваться рисунком, приведенным ниже:

При создании чертежей сразу же определитесь с расположением КПП, бака для горючего. Предусмотрите защитный кожух для мотора. Переднюю подвеску желательно сделать усиленной, а раму укоротить. Это уменьшит расход горючего агрегатом.

Составляющие лучше брать с одной техники. Это облегчит возможный ремонт и эксплуатацию в целом. Но если качество некоторых узлов или деталей вызывает сомнения – можно воспользоваться запчастями с другой техники. Например, коробку переключения скоростей можно взять с ГАЗ-53, а задние колеса – от трактора МТЗ. Мосты, руль и место для работы оператора без сомнений можно заимствовать от выбранной модели ВАЗа.

Изготовление колес трактора

Рассмотрим создание колесной базы мини-трактора. Вы можете на самодельный трактор переломка установить колеса, снятые с легковой машины, однако здесь нужно будет учитывать сразу ряд факторов. Так, колеса, устанавливаемые на переднем мосту, по диаметру должны составлять примерно 14 дюймов. В том случае, если вы выберете колеса меньшего размера, велик будет риск неправильной работы конструкции в будущем: трактор рискует проваливаться в грунт. Однако и переборщить с размерами нельзя, иначе трактористу придется прикладывать огромные усилия, чтобы совершать даже простейшие маневры: руль будет очень тяжело поворачиваться. Однако эту задачу можно немного упростить, если рулевая колонка будет оснащена гидроусилителем.

Учтите, что покрышки на тракторе должны оснащаться хорошими грунтозацепами. Это сделает минитрактор, своими руками созданный, более маневренным, сократит нагрузку на колесную базу и упростит работу на нем.

Для большей маневренности сделанный своими руками мини-трактор переломка может оснащаться гидравлическим усилением рулевой колонки. Гидравлика может быть снята с любой другой сельскохозяйственной техники. Для сборки такого оборудования вам понадобится масляный насос, который будет работать при помощи двигателя. Этот элемент создает правильное давление в гидродвигателе.

Если хотите добиться максимальной простоты в работе, вы можете сделать полноприводный минитрактор переломка самостоятельно. Полный привод, даже сделанный собственными руками, позволяет добиться хорошей маневренности. Конечно, полный привод делает сборку всех узлов конструкции более сложной, так как вам придется делать вал со всеми качественными и правильными соединениями.

Если вы собираетесь делать трактор с полным приводом, рекомендуется найти видеообзор, где будет в деталях показано и рассказано о том, как и что нужно делать. Помните, что сборка мини-трактора потребует предельной внимательности.

Минитрактор 4х4 переломка своими руками конструируют при помощи разнообразных запчастей, большая часть из которых заимствуется у автомобилей, однако не только они понадобятся при работе. Например, для того чтобы сделать поворотный узел или переломный узел, нужно обзавестись сварочным аппаратом, дрелью, крепежными элементами и инструментами для соединения деталей. Узел перелома для минитрактора при сборе требует особого внимания и, возможно, вам понадобится обратиться к профессионалам как минимум за советом.

Трактор переломка своими руками не может обойтись без установки водительского кресла. Как правило, система управления, в том числе и сиденье, устанавливаются уже после того, как основная часть работы с рамой своими руками закончится. В подобной технике зачастую используются кресла, взятые из легковых автомобилей. Такой элемент легко приобрести в любом автомобильном магазине. Помните, что руль должен быть размещен на удобной высоте для тракториста. Он не должен располагаться слишком низко над коленями, но и не стоит устанавливать его высоко: могут быстро уставать руки.

Российские автомобили являются прекрасным источником запчастей для конструирования сельскохозяйственной техники. Если вы обладаете минимальными навыками и умениями, вы сможете без особых усилий сделать трактор, который мало чем будет отличаться от заводских изделий. Это позволит сэкономить значительную часть семейного бюджета или полностью сделать трактор бесплатно, если все нужные элементы у вас уже есть, и ничего не нужно покупать.

Вам необязательно делать конструкцию полностью самому, можно взять за основу уже готовую машину и переделать ее. Например, часто умельцы делают мини-трактор переломка из ЛуАЗ: от него заимствуют трансмиссию и тормозную систему, а остальное делают так, чтобы было удобно работать.

Минитрактор из ЛуАЗа популярен в первую очередь тем, что эти машины крайне надежны в функционировании. Главное, при сборке самоделки ориентироваться на ширину колесной базы, так как если вы планируете вспахивать твердую почву, колеса понадобятся с большим диаметром, нежели при обычной работе. Как и в случае полностью самодельной конструкции, начинать сборку следует с рамы, для которой используется стальная труба. Рулевая колонка берется с машины, на основе которой вы делаете свой трактор. Задний мост и двигатель тоже можно взять с ЛуАЗ.

Преимущества и недостатки самодельной конструкции

В условиях кризиса, определяющим моментом, который влияет на многие сферы жизни и промышленности, является вопрос экономии денежных средств. Именно данное обстоятельство и толкает многих энтузиастов на самостоятельное изготовление не только минитракторов, но и прочей сельскохозяйственной техники.

Современные зернодробилки достаточно компактные и энергоёмкие, они легки в применении и радуют своих хозяев. Зернодробилка бытовая — идеальна по соотношению цены и качества.

В последнее десятилетие среди дачников и огородников стал известным аппарат – опрыскиватель, имеющий название «Жук».Здесь вся информация об этом прекрасном аппарате.

Данный факт, во многом, становится определяющим, особенно для сельской местности, где уже давно нет занятости, а, как следствие этого, и денег. Все, что есть у людей, живущих в деревнях и селах, это их личное хозяйство, которое и кормит их на протяжении всего года.

Поэтому, самодельные агрегаты в сельской местности будут популярны еще долгое время.

Помимо очевидной экономии денежных средств, самостоятельная сборка имеет целый ряд преимуществ:

• За счет своих компактных габаритов, самодельный агрегат способен производить работу на довольно небольших площадях. Учитывая, что большинство частных огородов небольшие, данное обстоятельство становится важным, ведь применение крупногабаритной техники, в данном случае, нецелесообразно.
• Быстро достигаемая окупаемость – буквально за один сезон. Это является следствием той экономии на комплектующих, которая описывалась ранее.
• Достаточно неплохие рабочие показатели, которые демонстрирует самодельный агрегат.

Однако, как бы может этого и не хотелось, но у самодельных минитракторов есть и определенные недостатки, которые необходимо указать:

• При сборке присутствует определенная проблема поиска нужных деталей и запчастей.
• Следствием предыдущей проблемы является вопрос ремонта, ведь при выходе из строя определенной детали, найти ее будет довольно сложно.
• Самостоятельная сборка предполагает наличие определенных знаний в технике, а также умения работать со сварочным аппаратом и токарным станком. Иными словами, сборка подходит далеко не каждому.
• Ввиду того, что полноприводный самодельный минитрактор изготавливается, в основном, из старых комплектующих, это может отразиться на частоте поломок оборудования.

Как мы видим, минусов достаточно много. Но, на бытовом уровне, самостоятельная сборка становится чуть ли не единственной альтернативой, вследствие своей относительной дешевизны.

С двигателем от ВАЗ 2106

Мини трактор из Жигулей 2106 порадует своего владельца хорошей выносливостью и станет незаменимым помощником для выполнения различного рода сельскохозяйственных работ. Чтобы изготовить такой агрегат понадобится не только движок от этой марки машины, но и детали от других неисправных авто, а именно:

• с ГАЗ-53 можно позаимствовать коробку передач;
• передний и задний мост берем от Жигулей, только в этом случае нужно будет подогнать все под габариты самоделки;
• рулевое управление и водительское сидение можно одолжить у ВАЗ 2106;
• задние колеса даст нам МТЗ-82, а передние могут послужить от мотокультиватора или мотоблока.

• Проводим тщательный осмотр рамы. Если есть ржавчина – удаляем ее наждачной бумагой и делаем прогрунтовку в 2 слоя.
• Согласно схеме укорачиваем раму, предварительно очистив место ее обрезки. После сварки все швы зачищаются и обезжириваются, прогруновуются и обрабатываются антикоррозийным покрытием. Если готовой рамы нет, ее можно изготовить с помощью швеллеров и уголков.
• Занимаемся ходовой частью. В первую очередь проверяем все узлы, тщательно просматриваем тормозную систему.
• При замене колес с автомобильных на более громоздкие, нужно будет поставить соответственные тормоза и мосты.
• Устанавливаем движок.
• Свариваем защитный кожух.
• Устанавливаем сидение и рулевое управление.
• Прикрепляем точки крепления для будущего использования навесного оборудования.

Такая поэтапность в работе подойдет для создания минитрактора из ВАЗа любой марки: ВАЗ 2101, ВАЗ 2109, ВАЗ 2106, с двс ВАЗ 2101. Так что чертите схему мини трактора вашей мечты и преступайте к работе.

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выполняет роль основания, на котором закрепляются все узлы и детали данного агрегата. Рама должна быть достаточно прочной и в то же время не очень тяжелой. Обычно ее изготавливают из металлического уголка, профильной трубы или из швеллера. Соединяются детали методом сварки. Рама может быть цельной или состоять из двух частей.

Цельную раму изготовить проще всего. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы вычисляются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков пользуются большой популярностью минитрактора 4х4. Это полноприводные минитрактора с ломающейся рамой. Слово “полноприводные” означает, что у агрегата ведущими являются оба моста, передний и задний. Пример такой рамы, изготовленной из швеллера № 10, приведен на следующем фото.

Узел перелома рамы чаще всего делают из карданного вала автомобиля, например, от ГАЗ-52.

Основное преимущество самодельного трактора с ломающейся рамой – это небольшой радиус разворота агрегата. Благодаря высокой маневренности минитрактор переломка с успехом используется на небольших участках, где разворот минитрактора с цельной рамой будет затруднен.

Ниже показаны чертежи рамы, соединенной шарниром.
