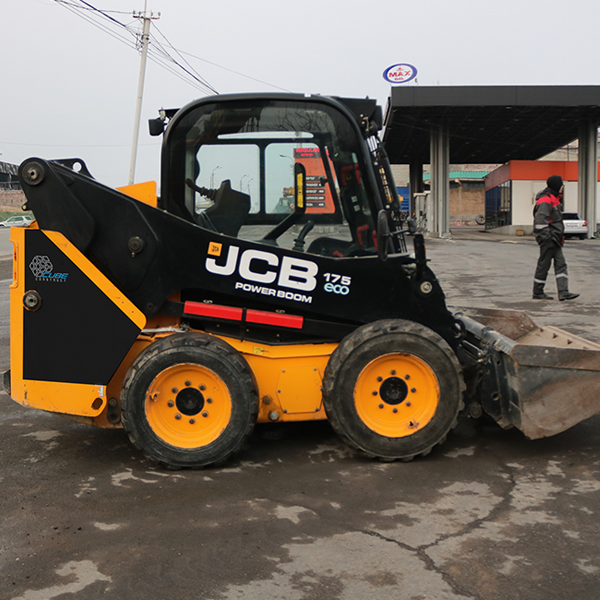

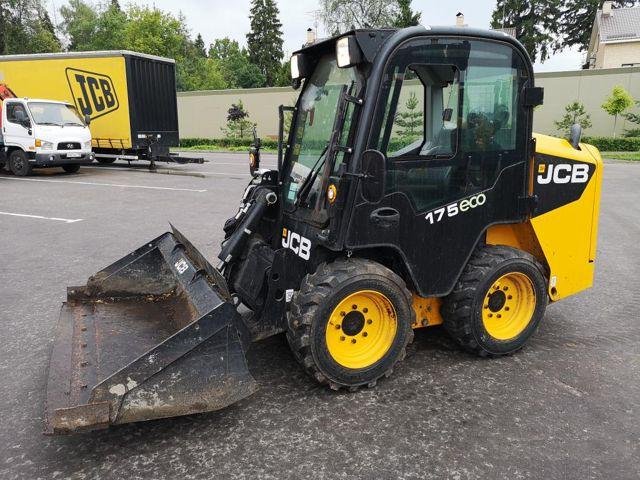

Мини-погрузчик JCB 175 обзор и технические характеристики

Расход топлива при разных условиях эксплуатации Бобкэт

Замеры топливного расход погрузчиков Bobcat дают различные результаты. Потребление зависит от условий эксплуатации техники, особенностей выполняемых работ, других факторов. Для мини-погрузчиков данной марки минимальное потребление горючего составляет 2,8 литра в час. Мощная и габаритная гусеничная техника расходует до 22 литров за час работы.

Для погрузчиков вилочного типа среднее потребление горючего варьируется от 2,4 до 21 литра дизтоплива для компактных и мощных моделей соответственно. Телескопические погрузчики расходуют от 6 до 10 литров топлива в час, максимальное потребление агрегатов фронтального типа может достигать до 24 и более литров. Средний расход экскаваторов-погрузчиков Bobcat составляет 11 литров.

В таблице приведены нормативные показатели расхода топлива различных моделей техники:

Модель	Режим работы	Расход
Погрузчик Bobcat 553	Погрузка и перемещение грузов	2,4 литра/час
Погрузчик Bobcat 753	Погрузка и перемещение грузов	4,8 литра/час
Погрузчик Bobcat 773	Погрузка и перемещение грузов	6,0 литра/час
Погрузчик Bobcat 753	Подметание щеткой	5,5 литра/час
Погрузчик Bobcat 863	Транспортный режим	7,8 литра/час
Погрузчик Bobcat 863	Погрузка/разгрузка/перемещение грузов	4,8 литра/час
Погрузчик Bobcat S175	Погрузка/разгрузка/перемещение грузов ковшом	6,0 литра/час
Погрузчик Bobcat S185	Транспортный режим	7,4 литра/час
Погрузчик Bobcat S185	Погрузка/разгрузка/перемещение грузов ковшом	5,9 литра/час
Погрузчик Bobcat S185	Погрузка/разгрузка/перемещение грузов паллетными вилами	4,5 литра/час
Погрузчик Bobcat S250	Транспортный режим	7,9 литра/час
Погрузчик Bobcat S250	Погрузка/разгрузка/перемещение грузов	6,9 литра/час
Погрузчик Bobcat S250	Подметание щеткой	6,6 литра/час
Погрузчик Bobcat S250	Дробление измельчителем	7,0 литра/час
Погрузчик Bobcat Т2556	Транспортный режим	11,9 литра/час
Погрузчик Bobcat Т2556	Погрузка/разгрузка/перемещение грузов	9,9 литра/час

Расход топлива Бобкэт T590 и других подобных агрегатов можно узнать в технической документации на погрузчики Bobcat. Реальное потребление не всегда соответствует паспортному и определяется рядом объективных факторов.

Кабина оператора

Отличительной особенностью является высота кабины, которая
составляет более 1,9 м. Устойчивость при этом обеспечивается за счет
увеличенного расстояния между передним и задним мостами, установки
широких колес и их разноса относительно корпуса.

Рабочее место оператора Бобкат 175

При значительной площади остекления, оператор может контролировать
рабочие операции практически с 360-градусным обзором. Риск
несчастных случаев сводится к минимуму.

Вход в кабину осуществляется спереди, где должно находиться лобовое
стекло. Дверь имеет внушительные размеры, а для удобства доступа
кабина оснащена поручнями и ступеньками на корпусе и стреле.
Неудобством может являться только доступ в кабину через рабочее
оборудование.

Кабина погрузчика Бобкат С175

Также кабина Бобкат С175 оборудована системой кондиционирования с
климат-контролем, улучшенной приборной панелью с удобными функциями,
на сидении установлена страховочная перекладина. Галогенные фары
позволяют работать в темное время суток, при этом количество света
от них в два раза больше, чем от обычных фар.  В качестве
дополнительных функций можно выбрать подогрев сидения и лучшую
приборную панель. При этом управление производством работ не
сказывается на обзорности. Машина имеет звуковой сигнал и световую
сигнализацию при включении заднего хода.

Рычаги управления Bobcat 175

Кресло в кабине имеет подлокотники, подголовник и самую точную
степень настройки, что позволяет удовлетворить индивидуальные
потребности оператора. Уровень вибрации гасится самим сидением. Для
безопасности предусмотрен ремень.

В качестве внутренней отделки кабины Bobcat 175 использованы
утеплитель и шумоизоляция, которые в своей основе имеют
пеноматериал. Удобство также обеспечивается за счет установки
верхнего освещения, системы вентиляции и отопления.

Стоимость техники Стоимость техники

Официальным документом, регламентирующим нормы потребления ГСМ разными видами транспортных средств, является распоряжение Министерства транспорта России АМ 23р от 14 марта 2008 года. Проворные машинки на колесах или гусеницах усердно трудятся на строительных площадках по всему миру буквально на всех континентах, включая даже Антарктиду.

Модель	Режим работы	Расход
Погрузчик Bobcat 553	Погрузка и перемещение грузов	2,4 литра/час
Погрузчик Bobcat 753	Погрузка и перемещение грузов	4,8 литра/час
Погрузчик Bobcat 773	Погрузка и перемещение грузов	6,0 литра/час
Погрузчик Bobcat 753	Подметание щеткой	5,5 литра/час
Погрузчик Bobcat 863	Транспортный режим	7,8 литра/час
Погрузчик Bobcat 863	Погрузка/разгрузка/перемещение грузов	4,8 литра/час
Погрузчик Bobcat S175	Погрузка/разгрузка/перемещение грузов ковшом	6,0 литра/час
Погрузчик Bobcat S185	Транспортный режим	7,4 литра/час
Погрузчик Bobcat S185	Погрузка/разгрузка/перемещение грузов ковшом	5,9 литра/час
Погрузчик Bobcat S185	Погрузка/разгрузка/перемещение грузов паллетными вилами	4,5 литра/час
Погрузчик Bobcat S250	Транспортный режим	7,9 литра/час
Погрузчик Bobcat S250	Погрузка/разгрузка/перемещение грузов	6,9 литра/час
Погрузчик Bobcat S250	Подметание щеткой	6,6 литра/час
Погрузчик Bobcat S250	Дробление измельчителем	7,0 литра/час
Погрузчик Bobcat Т2556	Транспортный режим	11,9 литра/час
Погрузчик Bobcat Т2556	Погрузка/разгрузка/перемещение грузов	9,9 литра/час

Телескопические погрузчики Takeuchi tl150

Мощность и скорость это высокий расход топлива до 9 литров в час при тяжёлых условиях , а компактные размеры могут быть только у сложной машины с очень близким расположением узлов и агрегатов. Технические характеристики JCB 3 CX 4 WS SM отличаются незначительно по некоторым параметрам, например, его вес стал больше на 700 кг, он составляет около 8 тонн, а глубина копания увеличилась до 5,46 м.

Видеорегистратор — поможет доказать вашу невиновность

• Залог уверенности на дороге!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать ПО ПРОМОКОДУ у ОФИЦИАЛЬНОГО ДИЛЕРА.

Плюсы, минусы Про комфорт и обзорность

Для комфортной и безопасной работы оператора хорошо герметизирована кабина, кресло на пневматической подвеске, остекление выполнено из высокопрочного поликарбоната. Мощность двигателя данного погрузчика составляет 162 кВт, время, на которое мы будем рассчитывать расход топлива 1 час, удельный расход топлива для данной машины составляет 220 г кВТ ч, процент нагруженности можно взять любой, а плотность топлива, как уже говорилось выше, константа 850г л.

Наименование	Значение
Двигатель	JCB
Мощность, л.с. (кВт)	85 (63)
Скорость, км/ч	32
Клиренс на штатных покрышках, мм	370
Радиус разворота без торможения, м	8,1
Уровень звукового давления в кабине, дБА	72

Ходовая часть

В ходовой части данной компактной спецтехники предусмотрено обычное классическое расположение колёс – на осевых ступицах с сечением в 50 мм. Оси изготовлены из высокопрочной стали. Размер оси составляет 50,8 мм, термообработанная. Чулки оси являются приваренными к картеру цепной передачи. Имеется лабиринтное уплотнение оси.

Болты крепления колёс: восемь 9/16-дюймовых болтов, монтируемых к ступицам осей.

Шины могут иметь разнообразные размеры, исходя из разных вариантов комплектации мини-погрузчика. В частности, для комплектации ходовой части Bobcat S175 используются такие варианты, как:

• комплектация стандартными для подобной техники универсальными десятислойными протекторами, которые способны работать в самых разнообразных условиях (как на асфальтовом или бетонном, так и грунтовом покрытии), размер шин: 10 x 16,5;
• комплектация шинами со смещением ободов, которые предназначены для работы в особо тяжёлых условиях, размер шин: 10 x 16,5;
• комплектация шинами сверхширокопрофильного типа, особо высокой проходимости, размер шин: 31 x 12-16,5;
• комплектация шинами с пенорезиновым наполнителем, размер шин: 10 x 16,5.

Также существует возможность комплектации мини-погрузчиков Bobcat S175 комплектами сменных колёс, предназначенных для специфических грунтов и работы на участках с особ сложным рельефом местности.

Гидростатическая трансмиссия

Гидростатическая трансмиссия мини-погрузчика Bobcat S175 выполняет передачу крутящего момента от двигателя к ведущим колёсам; корректирует скорости и направление передвижения компактной спецмашины. Гидравлическая система позволяет сделать ведущими все четыре колеса погрузчика, серьёзно улучшая тем самым его проходимость.

Трансмиссия Bobcat S175 обладает компактными габаритами; небольшой массой. Она обеспечивает совершенно безударное включение и отсутствие связи с ведущими и ведомыми рабочими звеньями. Это даёт большую степень свободы для размещения в агрегате. Гидростатическая трансмиссия создаёт значительное давление в гидросистеме и предъявляет повышенные требования к качеству и чистоте рабочей жидкости.

Гидростатические поршневые сдвоенные насосы обладают бесступенчатым регулированием и приводят в действие два полностью реверсивных гидростатических двигателя.

Цепи главной передачи представляют собой предварительно натянутые роликовые цепи #80 HSOC (без замыкающего звена) со звёздочками в герметичном картере цепной передачи, смазываемыми маслом. Периодической регулировки они не требуют. Установлено по две цепи с каждой стороны, без промежуточной звёздочки.

Jcb 175 Мини Погрузчик Расход Топлива

Расчет норм расхода топлива на работу дорожной машины JCB 3CXS14M2NM, осуществляющего дорожно-строительные, грузовые, хозяйственные и другие специальные работы

JCB 3CXS расчет норм расхода топлива

Нормирование расхода топлива производилось в соответствии с документом МДС 12-38.2007 Нормирование расхода топлива для строительных машин.

Часовая норма расхода топлива qч, кг/ч, определяется:

где ge — удельный расход топлива двигателя, г/кВт*ч;

N — мощность двигателя, кВт;

К — коэффициент, учитывающий условия работы.

Коэффициент К определяется

К = 1,03 КвКмКтмКи,

где 1,03 — коэффициент, учитывающий расход топлива на запуск и регулировку работы двигателя;

Кв — коэффициент использования двигателя по времени;

Км — коэффициент использования мощности двигателя;

Ктм — коэффициент, учитывающий изменение расхода топлива в зависимости от коэффициента использования мощности двигателя (Км);

Ки — коэффициент, учитывающий износ двигателя.

При отсутсвии фактических данных по значениям коэффициентов КвКмКтмКи рекомендуется использовать приложения методики [Нормирование расхода топлива для строительных машин. МДС 12-38.2007/ ЦНИИОМТП М.: ОАО «ЦПП» 2008. – 12 с.].

Нормирование расхода моторного масла осуществляется пропорционально расходу топлива на работу механизмов, рассчитанного по нормам.

Результаты расчета приведены в таблице 1.

Расчет норм расхода топлива на работу механизмов

Таблица 1– Результаты расчета норм расхода топлива на работу механизмов, осуществляющих дорожно-строительные, грузовые, хозяйственные и другие специальные работы

Описание производимых работ. С использованием документа МДС 12-38.2007 произведен расчет топливной экономичности.

Вывод: Норма расхода топлива двигателя в номинальном режиме работы насоса составляет 8,1 л/ч.

Принцип работы техники

В основе работы всех систем погрузчика Bobcat S175 лежит принцип гидравлики: гидравлический распределитель, гидравлический фильтр, гидравлические магистрали трансмиссии. За работу двигателя и гидравлического оборудования отвечает автоматика, способная экстренно отключить и заблокировать управление всеми рабочими звеньями прямо из кабины водителя.

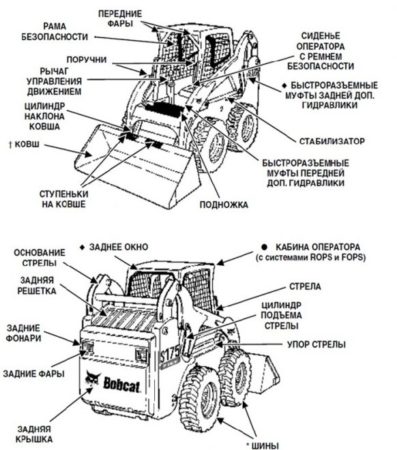

Основные узлы погрузчика Bobcat S175

Гидравлические системы

Гидросистемы погрузчика запускаются в действие автоматически при включении мотора. В это же время гидравлические цилиндры приходят в действие, приводя в рабочее состояние весь механизм. От цилиндров зависит производительность мини-погрузчика Bobcat S175:

Параметры	Цифровое значение
Цилиндры подъема стрелы
Количество	2 шт.
Принцип работы	двойного действия (вниз вверх)
Диаметр каждого	64 мм
Показатель хода (размер хода)	600 мм
Размер штока	38 мм
Цилиндры наклона ковша
Количество	2 шт.
Принцип действия	с функцией возврата в исходное состояние после опорожнения
Диаметр	70 мм
Размер хода	330 мм
Показатели штока	34 мм

Другие устройства, влияющие на функционирование техники Bobcat S175:

• насос шестеренчатый, производительностью 65 л/мин.;
• быстроразъемные муфты, отвечающие за контроль давления (норма – 23 МПа);
• гидрораспределитель трехзолотниковый;
• гидравлический сменный фильтр (пористость — 3 мкм);
• гидромагистрали – шланги, трубопроводы, фитинги (по стандарту SAE).

Ходовая часть

В ходовой части этой компактной техники предусмотрено обычное положение колес – на осевых ступицах сечением 50 мм. Оси изготовлены из стали. Шины могут иметь различные размеры исходя из комплектации.

Ходовая часть Bobcat S175

Для комплектации ходовой части погрузчика Bobcat S175 предложены следующие варианты:

• установка стандартных для этой техники десятислойных протекторов, способных работать в различных условиях (городских, проселочных, на асфальтовом или грунтовом покрытии);
• возможность приобретения сменных колес, предназначенных для специфических грунтов и сложного рельефа;
• комплектация шинами со смещением обода, предназначенными для работы в сверхтяжелых условиях.

Преимущества трансмиссии

Гидростатическая трансмиссия техники Bobcat S175 направлена на передачу крутящего момента от силового агрегата к колесам, корректировки скорости и направления. Гидравлическая система позволяет сделать все колеса ведущими, а это отличное качество для проходимости. У трансмиссии такого типа есть безусловные преимущества, которые заключаются в следующем:

Погрузчик Bobcat S175 – вид сзади

• компактные габариты;
• малая масса;
• безударное включение;
• отсутствие связи с ведущими и ведомыми рабочими звеньями, что обеспечивает большую степень свободы для размещения в агрегате.

Недостатком такой передачи можно считать большое давление в гидросистеме и повышенные требования к качеству рабочей жидкости.

Навесное оборудование

Фронтальный погрузчик Bobcat S175 имеет большой арсенал сменного оборудования. Система Power Bob-Tach делает этот процесс легким, его можно производить в одиночку. Оригинальная модель Bobcat S175 имеет в комплектации только двухчелюстной ковш. Другое навесное оборудование необходимо заказывать дополнительно. Это может быть:

• бур шнекового типа;
• бульдозерный нож;
• дорожный каток;
• скрепер;
• грейдер;
• корчеватель;
• кусторез;
• снегоуборочные устройства.

Оригинальная техника не предназначена под такие виды навесного оборудования:

• гидромолот;
• бетононасос;
• снегометатель;
• мульчер.

PR в промышленности » Новости

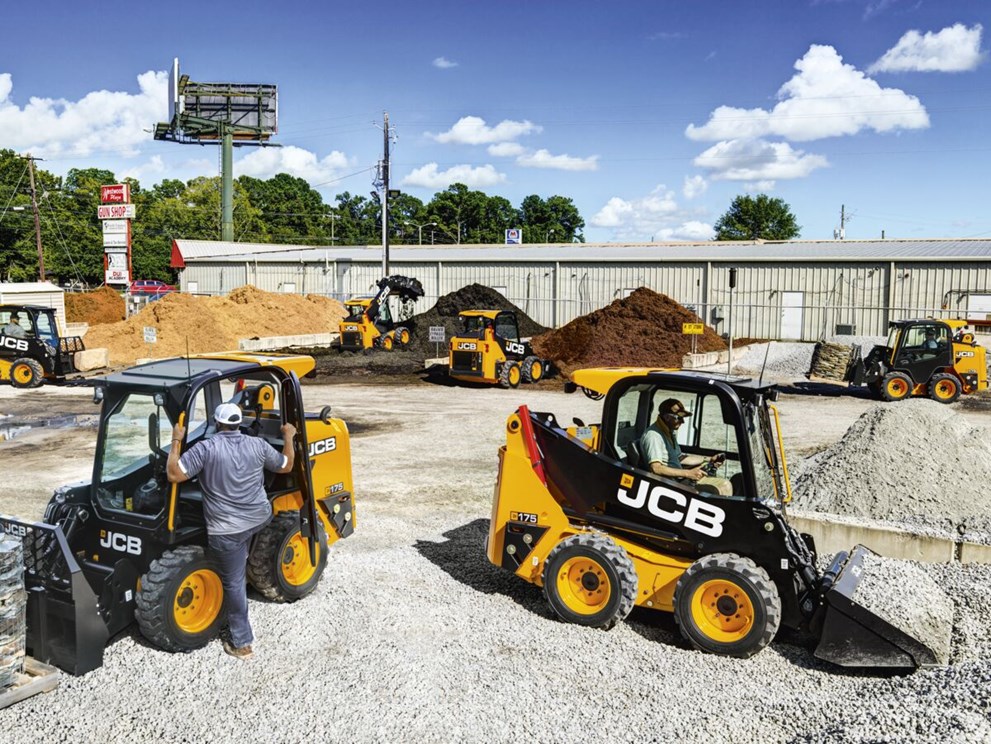

МИНИ ПОГРУЗЧИКИ JCB – АКТУАЛЬНАЯ МОДЕЛЬНАЯ ЛИНЕЙКА

PR в промышленности ■ Зерно Он-Лайн / PR в сельском хозяйстве10 марта 2022 г., 12:25

Мини-погрузчики JCB — это надежные прочные устройства, которые подходят для выполнения широкого спектра задач. Уникальная конструкция и новые технологии позволяют оборудованию работать более эффективно, прилагая при этом меньше усилий.

Устройство мини-экскаватора-погрузчика

Оборудование состоит из следующих конструкционных элементов:

• Стрела PowerBoom, изготовленная из прочной стали и снабженная внутренними перегородками для дополнительной прочности.
• Безопасный канал для гидравлических шлангов, надежно защищающий их от повреждений.
• Жесткая и прочная дверь.
• Цельное шасси, обеспечивающее долговечность и надежность машины.
• Мощная силовая цепь и долговечные кованые валы из стали.
• Ходовая часть высокой прочности и четыре трехрядных опорных катка из литой стали.
• Топливный бак в стойке погрузчика с легкодоступным сливным отверстием.

Преимущества гусеничного погрузчика

1. Безопасная эксплуатация.

• Система входа в кабину с левой стороны позволяет оператору садиться в погрузчик без необходимости подниматься по громоздким элементам.
• Мини-погрузчик оборудован аварийным выходом через переднее окно.

1. Широкий угол обзора.

• По сравнению с другими линейками погрузчиков, JCB имеют на 60% улучшенную обзорность. Угол обзора составляет 270 градусов.
• Конструкция погрузчика обеспечивает отличную обзорность с обеих сторон.
• Устройство снабжено зеркалом заднего вида на уровне глаз машиниста.

1. Экономичность.

• Двухскоростная трансмиссия позволяет сократить время цикла и поездок.
• Высокоэффективное охлаждение воздуха улучшает общую производительность машины: воздух засасывается из верхней части и удаляется через заднюю, боковые.

1. Удобное обслуживание.

• Можно настроить автоматическое изменение направления потока воздуха каждые 15 минут. Это необходимо для того, чтобы поддерживать работу важных элементов конструкции.
• На устройствах есть стандартная система продувки воздухозаборника, которая минимизирует накопление мусора в воздушном фильтре.

1. Комфорт для машиниста.

• Кресло на механической подвеске полностью регулируется для оптимального уровня комфорта.
• В кабине есть место для хранения и розетка на 12 В.
• На всех моделях с кабиной присутствует хорошая вентиляция воздуха.
• Машинисту обеспечивается на 33% более просторное рабочее пространство.

Модельный ряд погрузчиков JCB

В ассортименте JCB представлено большое количество мини-погрузчиков, которые можно купить по доступной цене. Рассмотрим основные модели:

• JCB Устройство с радиальным подъемом и бортовым поворотом.
• JCB Самая маленькая модель с вертикальным подъемом.
• JCB Модель с грузоподъемностью 862 кг.
• JCB Самый крупный погрузчик с бортовым поворотом.
• JCB Машина мощностью в 55 кВт.

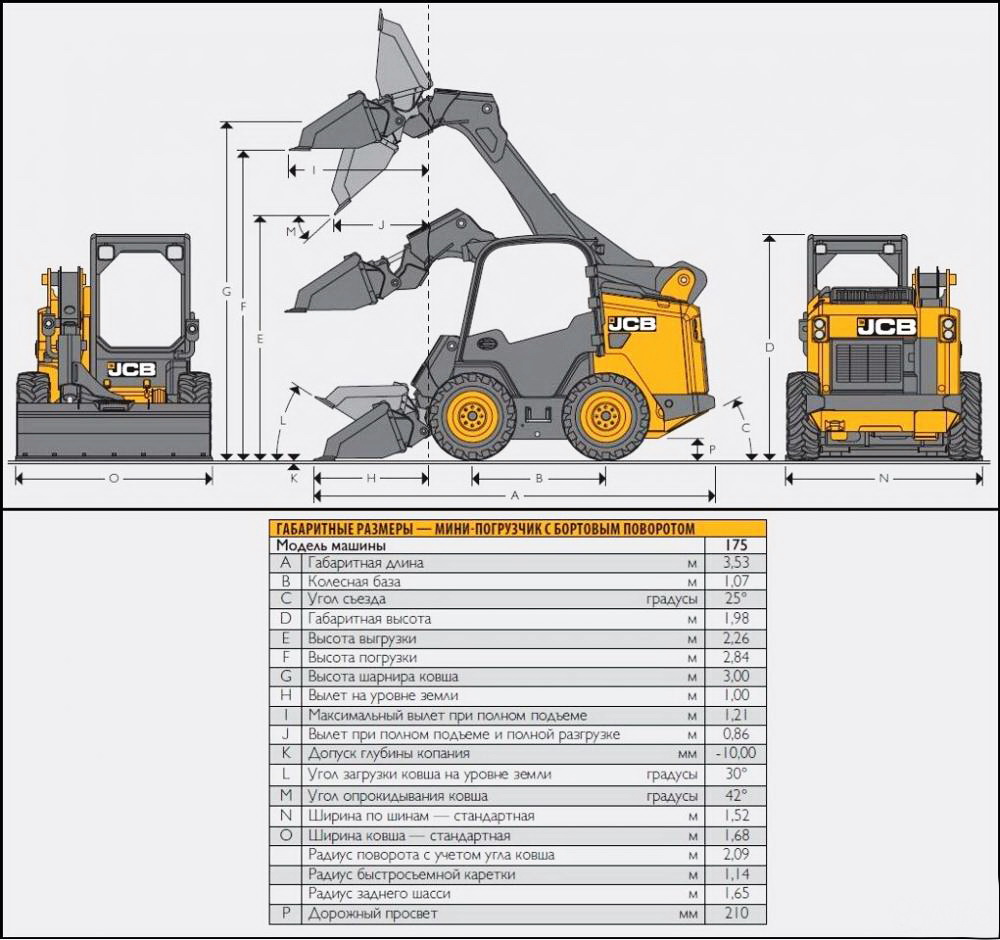

Технические характеристики мини-погрузчика JCB 175

Рассмотрим основные характеристики мини-погрузчика JCB 175 — самого маленького из линейки:

• тип подъема — радиальный;
• мощность двигателя — 44,7 кВт;
• грузоподъемность — 703 кг.

Все модели JCB отличаются комфортной эксплуатацией, надежностью и безопасностью. Более подробную информацию можно получить у официального дилера в России — компании Эконива Техника.

Менеджер: Юлия Савельева

Просмотров:
2638

Навесное рабочее оборудование Bobcat S175

Мини-погрузчик Bobcat S175 обладает большим арсеналом сменного оборудования, значительно повышающим его функциональность. Специальная гидравлическая система захвата навесного оборудования Power Bob-Tach создана для значительного облегчения процесса замены навесного оборудования. Его можно без труда производить оператору мини-погрузчика в одиночку.

В стандартной комплектации мини-погрузчик Bobcat S175 обладает только лишь одним двухчелюстным фронтальным ковшом. Всё остальное навесное рабочее оборудование заказывается и приобретается дополнительно. Это могут быть бульдозерные ножи; асфальтные фрезы; вилы для поддонов; дорожные катки; скреперы или грейдеры; буры шнекового типа; корчеватели; кусторезы и мульчеры; гидромолоты; пилы-циркулярки; траншеекопатели; различного рода снегоуборочные устройства.

При работе с некоторым навесным оборудованием приходится снимать переднюю дверь со стеклом. Но снимается и ставится обратно она довольно быстро. Например, компактная экскаваторная установка: для работы требуется снять дверцу. Ведь все рычаги управления находятся на самой «копалке».

Показатели производительности погрузчика со стандартным ковшом:

• Усилие подъёма ковша – 1601 дН.
• Усилие наклона ковша – 1579 дН.
• Номинальная грузоподъёмность – 896 килограммов.
• Опрокидывающая нагрузка – 1872 килограмма.
• Осевой крутящий момент – 5423 Н.м
• Время выполнения функций: подъёма стрелы – 3,50 секунды; опускания стрелы – 2,50 секунды; возврата ковша в исходное положение – 1,90 секунд; опрокидывания ковша – 2,40 секунды.

Технические параметры Bobcat S175 в цифрах

• Габаритные размеры: длина – 2,588 метра (без ковша), 3,309 метра (со стандартным ковшом); ширина – 1,75 метра; высота с кабиной оператора – 1,938 метра.
• Ширина по шинам, 10-16,5 / 10-слойные – 1,676 метра.
• Общая масса – 2 855 кг (без учёта дополнительного оборудования).
• Максимальная грузоподъёмность по паспорту – 896 кг.
• Скорость передвижения – 12-18 км/час.
• Опрокидывающее усилие 1,8 тонн.
• Наибольшая высота подъёма ковша – 3,0 метра.
• Радиус поворота бортов со стандартным ковшом – 2,0 метра.
• Дорожный просвет – 191 мм.
• Рабочая высота – 3,862 метра.
• Задний угол свеса – 23 градуса.
• Колёсная база – 1030 мм.
• Ширина колеи, шины 10-16,5 / 10-слойные: 1,385 метра.
• Откат у земли – 25 градусов.
• Высота разгрузки со стандартным ковшом – 2,310 метра.
• Высота до пальца шарнира ковша – 3,002 метра.
• Радиус разгрузки на максимальной высоте – 753 мм.
• Угол разгрузки на максимальной высоте – 42 градуса.
• Откат при наибольшей высоте подъёма стрелы – 95 градусов.
• Ширина ковша 68 дюймов – 1,727 метра.
• Объём заправочных ёмкостей: резервуар картера цепной передачи – 30,3 л; системы охлаждения с отопителем – 11,3 л; системы охлаждения без отопителя –10,2 л; системы смазки двигателя (с масляным фильтром) – 8,7 л; бака для дизельного топлива – 90,8 л; гидравлического резервуара – 18,2 л; гидравлической/гидростатической системы – 34,1 л.
