Двигатель
На Хендай R170W-7 устанавливается мотор производства компании Cummins. Это четырехтактный рядный агрегат с непосредственной подачей дизеля и жидкостным охлаждением, высоким качеством выхлопа и экономичностью. Количество элементов в нем снижено на 40%, что повышает долговечность и упрощает обслуживание. Масса двигателя стала значительно меньше, а мощность составила 126 л.с. Другой вариант оснащения колесного экскаватора Hyundai R170W-7 – Mitsubishi S6S-DT мощностью 118 л.с.
На машину устанавливается специальная система, которая позволяет контролировать мощностные характеристики. Она имеет следующие особенности:
- повышение мощности на 10%;
- исключение недопустимого повышения температуры;
- система диагностики неполадок;
- при снижении нагрузки система снижает и частоту вращения вала;
- активация нагрева двигателя при необходимости;
- три режима работы и два режима мощности.
Менее популярные модели
Гусеничный экскаватор R500LC-7 оснащен гидравлической стрелой, позволяющей откапывать котлованы глубиной 6,63 м. Экскаватор оснащается ковшом 2,43 м³. Для привода стрелы и движения машины используется двойная гидравлическая система. Насосы обеспечивают суммарную производительность 760 л/мин при давлении 330 кгс/см². На машине применяется 320-сильный дизель Cummins. Запас топлива составляет 610 л.
Экскаватор R380LC-9SН оборудован гусеничным шасси с шириной ленты 600 мм. Машина оснащена ковшом емкостью 1,9 м³. Гидравлика обеспечивает выполнение рабочего цикла за 13,3 секунды. Экскаватор способен перемещать за час работы до 513 м³ грунта. Силовая установка состоит из 6-цилиндрового 276-сильного дизеля HMC. Для движения применяется гидростатическая трансмиссия, обеспечивающая максимальную скорость 5,3 км/ч.
Колесная машина R200W 7 оснащена гидравлическими опорами, увеличивающими устойчивость при работе. Экскаватор может работать с ковшами объемом 0,51-1,34 м³. Установлена дополнительная гидравлическая магистраль для подключения молота. На экскаваторе применяется дизельный двигатель Cummins с турбокомпрессором. Для передвижения используются аксиально-поршневые гидравлические двигатели, позволяющие развивать скорость 33 км/ч.
Для работы с ковшом объемом 2,2 м³ применяется гусеничная машина R450LC 7. Экскаватор способен работать с предварительно разрыхленными скальными породами и мерзлым грунтом. Для обеспечения характеристик машины с массой 45320 кг используется 6-цилиндровый 320-сильный дизель Cummins QSM11-C. Дизель приводит 2 аксиальных гидравлических насоса, оснащенных электронным управлением давлением. Для контура управления применяется дополнительный насос шестеренной конструкции.
Для раскопки карьеров применяется гусеничная машина R800LC-9, приспособленная к работе с ковшом емкостью 4,53 м³. Экскаваторная стрела позволяет откапывать траншеи глубиной 6,13 м (с вертикальной боковой стеной). Конструкция ходовой включает в себя раму и 2 тележки, оснащенные гусеницами шириной 700 мм. Машина имеет снаряженный вес 83120 кг, укомплектована 510-сильным мотором Cummins QSX 15 с турбокомпрессором. Двигатель используется для привода гидравлических насосов с производительностью 1008 л/мин.
Гусеничная машина R480LC-9S LR поставляется с 3 разновидностями ковша, отличающимися объемом. Покупатель может приобрести ковши объемом 2,2, 2,43 и 2,79 м³. Имеется возможность выбора длины рабочей рукояти — 2,4 или 3,38 м. Рабочий цикл, составляющий 14,2 секунды, обеспечивается гидравликой с производительностью 760 л/мин. Силовая установка состоит из 6-цилиндрового 353-сильного мотора Cummins. Трансмиссия гидростатическая, включает в себя насосы и двигатели аксиально-поршневого типа.
На вторичном рынке часто встречается гусеничная машина Robex 3000 LC-7, оснащенная 220-сильным рядным дизелем HMC D6AC-C. Трансмиссия гидростатическая, привод поворота платформы — от отдельного аксиального гидравлического двигателя. Стрела укомплектована стальным ковшом, имеющим 5 рабочих зубьев. Объем стандартного ковша — 1,27 м³, встречаются модификации с ковшами иного объема. Кабина оператора имеет круговое остекление. В стандартное оснащение входит регулируемое сидение, аудиосистема и кондиционер.
Двигатель
На Хендай R170W-7 устанавливается мотор производства компании Cummins. Это четырехтактный рядный агрегат с непосредственной подачей дизеля и жидкостным охлаждением, высоким качеством выхлопа и экономичностью. Количество элементов в нем снижено на 40%, что повышает долговечность и упрощает обслуживание. Масса двигателя стала значительно меньше, а мощность составила 126 л.с. Другой вариант оснащения колесного экскаватора Hyundai R170W-7 – Mitsubishi S6S-DT мощностью 118 л.с.
На машину устанавливается специальная система, которая позволяет контролировать мощностные характеристики. Она имеет следующие особенности:
- повышение мощности на 10%;
- исключение недопустимого повышения температуры;
- система диагностики неполадок;
- при снижении нагрузки система снижает и частоту вращения вала;
- активация нагрева двигателя при необходимости;
- три режима работы и два режима мощности.
R 210
R210
Большинство крупных машин на гусеничном передвижении. Для такой габаритной техники, которая требует повышенной устойчивости в разных нестандартных условиях работы, гусеничное передвижение – идеальное оптимальное решение. Гусеничный ход более плавный, техника намного устойчивей, не станет съезжать под своим весом даже под наклоном в 35 градусов.
Технические характеристики:
- Масса рабочей машины – 21,7 тонн.
- Полный объем двигателя – 5880 см3.
- Стартер и генератор фирмы Delco Remy.
- Общая длина машины – 9,3 метров.
- Общая ширина – 2,9 метров.
- Общая высота – 2,9 метра.
- Скорость максимального передвижения – до 6 километров в час.
- Стрела – 2,9 метр.
- Глубина копания стандартным ковшом – 6,8 метра.
- Стандартный средний ковш, идущий в комплекте со стрелой (его объем) – 0,92 м3
Кабина поворотная, выполнена из высококачественной стали. Ее изготовление полностью соответствует безопасности по всем параметрам ISO. Лобовое стекло большое, состоящее из трех полукруглых секций.
Выплавлено из материала, который не оставляет осколков (бьется паутинкой, не оставляя мелких осколков) и имеет одну большую щетку для очистки стекла (прямого лобового). Двери кабины блокируются, дополнительно имеется специальный ящик, в который можно положить инструменты.
Стандартный набор функций:
- Четыре режима главного компьютера.
- Сброс тонометра при перегрузе и после уменьшения нагрузки.
- Мощность спецтехники краткосрочно может возрастать на 10 %.
- Датчики защиты от перегрева.
- Различные индикаторы (температуры, давления, жидкости, зарядки и т.д.).
- Возможность запуска в морозы (холодный пуск, подогрев).
- Дефростер (размораживание замороженных частей).
- Фары в количестве трех штук.
- Кабина оснащена кондиционером/«печкой».
- Башмак гусеницы имеет тройной зацеп грунта.
- В комплекте находятся инструменты для проведения сервисных работ.
Стоимость такого экскаватора хендай R 210 составляет от 5 600 000 рублей.
Ремонт неисправностей
Обслуживание любой спецтехники рекомендуется проводить у продавцов и дилеров. Экскаваторы хендай не исключение, на их официальном сайте можно найти всю необходимую информацию. Продавцы обеспечивают мелкий и значительный ремонт, обслуживание технического состояния.
Ремонт экскаватора
Если транспорт находится на гарантии, самостоятельный ремонт может привести к снятию экскаватора с гарантийного обслуживания.
Некоторые представители продавцов, дилеров готовы приехать на служебном транспорте к месту поломки. Это экономит время обеих сторон. Мастер по ремонту на месте осматривает технику, производит сопутствующий ремонт. Если экскаватор требует технически сложного ремонта, его отвозят в сервисный центр.
Для легких и маленьких машин чаще всего используется эвакуатор. Та техника, что может двигаться своим ходом, добирается на колесах или гусенице до ремонтной мастерской.
Дорогостоящие модели имеют дополнительные преимущества – полную комплектацию кабины, ящик для инструментов и сами инструменты для проведения сервисных работ.
Обслуживание техники обычно производит продавец, потому экскаватор после покупки в течение некоторого времени находится на их сервисной гарантии (от 1 года до 3 лет). Это обязывает владельца совершать ремонт только в сервисном центре продавца или дилера.
Основные достоинства гусеничных экскаваторов Хундай
Гусеничный экскаватор – это тип землеройной машины, предназначенный для работы в условиях бездорожья. Модели на гусеничном ходу насчитывают порядка 100 модификаций, различаемых по грузоподъемности, габаритам и глубине копания.
Производительность машин на 90% зависит от качества двигателя. Обеспечить ее позволяют силовые агрегаты американской компании Cummins и японской корпорации Mitsubishi. При этом экскаваторы Hyundai, поставляемые на российский рынок, в подавляющем большинстве случаев оснащаются американскими двигателями. Это фактор объясняется более низкой стоимостью их диагностики и ремонта.
Благодаря конструктивным особенностям, гусеничные машины Hyundai обладают рядом преимуществ:
- оказывают низкое давление на грунт;
- имеют повышенную проходимость и грузоподъемность;
- позволяют использовать экскаваторы в режиме интенсивной эксплуатации (при условии своевременной диагностики);
- имеют повышенную маневренность благодаря поворотной платформе.
Если сравнивать гусеничные модели экскаваторов Хундай с аналогичными моделями других производителей, можно выделить ряд достоинств. Среди них широкий выбор модификаций массой от 11 до 50 тонн, что позволяет подобрать технику для выполнения любых видов работ даже в условиях ограниченного пространства.
Увеличенная ширина гусениц, которыми снабжаются экскаваторы Hyundai, гарантируют технике устойчивость, вне зависимости от тоннажа, даже на самых крутых склонах.
Экскаватор с длинной стрелой HYUNDAI R300LC-9S LR • Модель r170w-7a
Для того, чтобы вычислить реальные показатели расхода топлива экскаватора, необходимо соотнести объем выполненных работ, для которых было затрачено определенное количество топлива. Экскаватор был предусмотрен для работы с довольно тяжелыми нагрузками в различных почвенно-климатических условиях, о чем как раз и говорят дополнительные оснащения кабины и некоторые технические элементы.
| Эксплуатационная масса, кг | 29 700 |
| Двигатель | Hyundai HM8.3 рядный 6-цилиндровый |
| Номинальная мощность | 248 л.с. при 2000 об/мин |
| Габаритные размеры, мм | 10705х3200х3290 |
| Максимальная глубина копания (рукоять 3050 мм), мм | 7390 |
| Максимальный вылет на уровне земли, мм | 10 620 |
| Максимальная высота выгрузки, мм | 10 160 |
| Максимальное усилие копания на рукояти, кН | 136,3 |
| Максимальное усилие копания на ковше, кН | 192,2 |
Модификации
Существует две модификации – 7А и 9S, где 7 и 9 – это индексы серии, A и S – индексы двигателя. Первая указывает на модели с чистотой выхлопа стандарта Евро-3, если ее нет в наименовании, то качество соответствует Евро-2. Объем бака Hyundai 170W-7 не меняется в зависимости от модификации. Он устанавливается стандартным на все версии экскаватора. Также могут встречаться и другие индексы в названии:
- D – используются в строительстве при сносе объектов, оборудуются более длинной рукоятью и стреловым механизмом, вставкой;
- LR – устанавливается удлиненная стрела и рукоять;
- HS – высокий дорожный просвет, повышающий проходимость.
Особенности и преимущества
При разработке техники учитывались последние нововведения в области машиностроения, а также применялись инновационные технологии. К преимуществам машины относятся надежность, длительный срок безотказной эксплуатации, высокие мощностные показатели, простота техобслуживания, точное и быстрое проведение работ. Кроме того, производитель заявляет о следующих достоинствах экскаватора Hyundai R170W:
- стоимость соответствует качеству техники;
- рабочая температура — -40/+50 градусов;
- удобство и комфорт при работе в кабине;
- высокая скорость передвижения и устойчивость;
- основные компоненты производятся мировыми брендами;
- возможность работы в сложных условиях;
- экономичность с точки зрения потребления горючего;
- использование метрической системы измерений;
- качественная сборка.
Технические характеристики и габариты
Технические характеристики экскаватора Hyundai R170W-7 позволяют выделить такие качества машины, как высокая маневренность при сохранении устойчивости, возможность эффективно выполнять работы при эксплуатации в любых условиях. Вес техники достигает 17,5 т, а колесная формула обеспечивает давление на грунт 330 кг/см 2 . Предельная скорость движения равна 9,5 км/ч, а вращения поворотного круга – 11,5 оборотов в минуту. Также к техническим характеристикам Хендай 170W-7 относятся:
| длина рытья | 8,69-9,45 м; |
| высота разгрузки | 6,35-6,62 м; |
| глубина рытья | 5,42 м; |
| усилие рытья на ковше/рукояти | 108,6/85,2 кН; |
| длина рукояти | 2,2 м; |
| длина стрелового механизма | 5,1 м; |
| длина машины | 8,51 м; |
| ширина | 2,5 м; |
| высота | 3,61 м; |
| вместительность стандартного рабочего органа | 0,39-1,05 м 3 . |
Кабина оператора
Улучшенная конструкция кабины позволяет оператору чувствовать себя в ней более комфортно. Здесь предусмотрено просторное место для ног, крыша изготовлена из прочного стекла, не подверженного повреждениям, что повышает безопасность и угол обзора. Низкий уровень шума в салоне обеспечивается за счет качественного материала отделки. Безопасность обусловлена использованием трубчатой рамы кабины и надежного механизма работы стекол.
Сидение может настраиваться под индивидуальные особенности водителя. Панель приборов экскаватора Хендай 220 также оптимизирована, что повышает производительность работ и сокращает усталость. Сидение оборудуется системой автоматического подогрева, а салон – климат-контролем. В качестве опций выступают система пуска силовой установки одной клавишей и USB-магнитола.
Устройство
Машина состоит из «ходовки» и базы (опорно-поворотная часть, ходовая тележка и поворотная платформа). На базу устанавливаются узлы гидравлического привода, кабина и насосы.
Для производства несущей конструкции используется высокопрочная сталь, которая обеспечивает длительный срок безотказной эксплуатации. Центральная крестообразная часть выполняется цельной, дополнительные элементы которой соединены сварными швами. Для усиления предусмотрены прямоугольные секции. В ее состав входят натяжители гусеничных лент, направляющие катки, гусеницы с башмаками и смазываемые подвижные части.
Кабина оператора
Для изготовления корпуса использовалась высококачественная сталь, которая отличается длительным сроком службы. Безопасность обусловлена не только соблюдением технологии производства, но и установкой больших стекол для панорамной видимости. Материалом для них служит безосколочное стекло. Герметичность кабины Hyundai 170W сокращает количество шума внутри, а вибрация поглощается специальными подкладками.
Сидение водителя полностью регулируемое, что обеспечивает комфортные условия работы. Приборные панели также могут перемещаться в пространстве салона. В стандартную комплектацию входит ящик для инструментария, щетка для очистки стекол, пепельница и дверь с замком. В крыше имеется люк, а для возможности работы в темное время суток предусмотрена установка фар.
Основные достоинства колесных экскаваторов Hyundai
На территории России колесные экскаваторы Хундай пользуются заслуженной популярностью, так как они способны работать практически в любых условиях. Их используют для погрузки/разгрузки сыпучих и кусковых материалов, разработки грунта и работ в карьерах.
Увеличенная кабина обеспечивает отличный круговой обзор, позволяя оператору быстро и эффективно выполнять поставленные задачи. Особенностью колесных машин Хундай является маневренность. Они способны самостоятельно добираться до объекта в городских условиях, преодолевая большие расстояния.
Колесные модели Хундай оснащаются американскими и японскими двигателями концернов Cummins и Mitsubishi. Масса машин варьируется от 4,5 до 20,6 тонн. Объем ковша составляет от 0,07 до 1,3 м³, а максимальная глубина копания – 4,8–6,3 метра. Дополнительное удобство обеспечивает компьютерная система управления и контроля узлов.
Все колесные экскаваторы, произведенные концерном Hyundai, могут оснащаться дополнительным навесным оборудованием, например, ямобуром, гидромолотом, планировочным ковшом или траншеекопателем. Благодаря им машины способны превращаться в многофункциональные устройства, способные выполнять самые разнообразные работы.
Габаритные размеры:
A Колесная база : 2600
B Ширина колеи : 1914
C Дорожный просвет под противовесом : 1270
D Задний радиус поворота платформы : 2480
D* Длина задней части поворота платформы : 2430
E Ширина кабины машины : 2470
F Высота машины : 3190
G Минимальный дорожный просвет : 340
H Общая ширина : 2500
I Дорожный просвет под отвалом : 370
Ширина отвала : 2500
M Ширина с выдвинутыми опорами : 3650
Длина стрелы, мм : 5100
Длина рукояти, мм : 2600
N Габаритная длина при транспортировке : 8650
O Габаритная высота при транспортировке : 3190
P Габаритная длина при передвижении : 8590
Q Габаритная высота при передвижении : 3610
Линейка гусеничных экскаваторов
Гусеничные экскаваторы hyundai имеют широкий модельный ряд (порядка 100 модификаций) и предназначены для выполнения сложных работ, в том числе в условиях бездорожья. Благодаря тому, что поворотная платформа находится на гусеничной раме, снижается давление на грунт и улучшается проходимость, увеличивается грузоподъемность техники.
Модели с объемом ковша от 0,52 до 6,7 куб. м имеют эксплуатационную массу от 13,9 до 118 т, предпусковой подогреватель, увеличенную емкость аккумулятора и генератора переменного тока, мощный стартер и гарантированно запускаются при температуре до -40º. На них устанавливаются двигатели Cummins , Mitsubishi, Hyundai.
Последняя серия 9S, производимая с 2011 года, имеет улучшенные характеристики по сравнению с 7-й серией. Для использования в экстремальных климатических условиях северных широт выпускается специальная серия 9SH. Эта спецтехника оснащена обогревателем кабины увеличенной мощности, системой воздухозабора мотора закрытого типа, морозоустойчивыми уплотнениями и рукавами высокого давления, увеличенным сечением электропроводки контура запуска двигателя, боковыми панелями и защитой закрытого типа. Применяются масла, спецжидкости и пластичные смазки для температуры до -40º.
Назначение
Колесный экскаватор Hyundai R210W-9S зачастую используется в строительных организациях, промышленных отраслях, горных производствах и месторождениях, коммунальных службах, а также в дорожно-ремонтных видах работ. Машина, используя свое базовое оборудование, выполняет такие работы, как рытья траншей и котлованов; создание грунтовых насыпей; погрузка различных материалов; выемка грунта и разрыхление промерзшего грунта. Помимо всего этого, оператор может сменить тип навесных агрегатов и тогда экскаватор способен справиться с разрушением каких-либо бетонных сооружений; разработкой карьеров, а также разрыхлением горных пород. Также существуют версии, предназначенные для очистки дна водоемов.
Модификации
Существует две модификации – 7А и 9S, где 7 и 9 – это индексы серии, A и S – индексы двигателя. Первая указывает на модели с чистотой выхлопа стандарта Евро-3, если ее нет в наименовании, то качество соответствует Евро-2. Объем бака Hyundai 170W-7 не меняется в зависимости от модификации. Он устанавливается стандартным на все версии экскаватора. Также могут встречаться и другие индексы в названии:
- D – используются в строительстве при сносе объектов, оборудуются более длинной рукоятью и стреловым механизмом, вставкой;
- LR – устанавливается удлиненная стрела и рукоять;
- HS – высокий дорожный просвет, повышающий проходимость.
Рабочие инструменты и возможности их применения
При объеме ковша от 0,92 до 1,1 м3 с рабочим циклом 13 секунд, производительность экскаватора HYUNDAI R220LC-9S в зависимости от ковша составляет 254–304 м3/ч. Такая высокая производительность обеспечивается гидравлической системой 2 х 222+28,5 л/ мин, с рабочим давлением в системе 330 кгс/см3. Объём основного гидробака составляет 160 литров. Рабочая зона составляет ~ 10 метров в длину, 10 метров в высоту и 7 метров в глубину.
- Максимальные радиусы копания — 9980 мм, на земле — 9820 мм.
- Максимальные глубины копания и выемки грунта — 6730 и 6560 мм соответственно.
- Максимальная высота выгрузки ковша — 6780 мм.
- Максимально возможная высота копания — 9600 мм.
- Максимально возможная глубина выемки стенки по вертикали — 6280 мм.
Усилие, прилагаемое к ковшу при копании по ISO составляет 152 кН, то же значение по рукояти — 106,9 кН. Это позволяет проводить работы с наивысшей производительностью, даже по твердым и вязким грунтам. Впрочем, именно за высокую производительность и невысокую цену обслуживания и ценится модель e200c.
Технические параметры Hyundai R180W-9S:
- длина — 8730 мм;
- ширина — 2500 мм;
- высота — 3190 мм;
- длина рукояти — 2600 мм;
- длина стрелы — 5100 мм.
При массе в 18,4 тонн модель способна передвигаться со скоростью до 30 км/час. Скорость вращения поворотной платформы составляет 11 об./мин.
При объёме ковша 0,89 куб. м экскаватор развивает силу копания на рукояти 80,3 кН, а на ковше — 123,6 кН. Эти данные в совокупности с глубиной копания 5820 мм позволяют реализовать возможности экскаватора на 100 %, при минимально возможных затратах.
На машине установлен двигатель Mitsubishi S6S-DT, отличающимся повышенной надёжностью. Данный 4-тактный однорядный двигатель с прямым впрыском топлива и водяным охлаждением характеризуется низким уровнем выхлопа и экономичностью. При рабочем объёме 4996 куб. см двигатель обладает мощностью 118 л. с.
Hyundai 180 оборудуется уникальной системой, позволяющей управлять мощностью двигателя. Её функциональные возможности таковы:
- 3 режима нагрузки и 2 режима мощности;
- автоматический режим разогрева агрегата;
- автоматический сброс оборотов при падении уровня нагрузки;
- система самодиагностики;
- система защиты от перегрева;
- функция «power boost», позволяющая временно наращивать мощность на 10 %.
Средний расход топлива у модели Hyundai R180W-9S составляет 160 г на л. с. в час. Топливный бак техники вмещает до 270 л горючего.
К отличительным чертам Hyundai R180W-9S относятся просторная кабина оператора с широким обзором рабочего участка, удобные органы управления и дополнительные рабочие фары.
Центральное окно кабины имеет большой сектор обзора, а широкое заднее и боковые окна обеспечивают полную круговую обзорность. Кабина техники характеризуется минимальным уровнем шума — 71 дБ, отличными условиями работы оператора и повышенным комфортом.
Кресло и рычаги управления водитель может регулировать с учётом своих особенностей и пожеланий, устанавливая их в любое удобное положение. Консольные панели легко удаляются или приближаются, что делает их более доступными.
К числу других интересных решений, использованных в кабине, следует отнести ящик с инструментами, большую щётку стеклоочистителя, пепельницу и дверь с блокировкой. Окна экскаватора сделаны из безосколочного стекла, что создает дополнительную защиту.
Контроль техники оператор осуществляет при помощи джойстика. Ручные манипуляторы, установленные в модели, облегчают управление и делают его более точным. Также имеются специальные кнопки с дополнительными функциями.
Среди других элементов управления следует выделить широкую панель контрольно-измерительных приборов, ключ «зажигания», ручной циферблатный регулятор частоты оборотов мотора и педали тормоза и управления подачей топлива.
Дополнительные рабочие фары, установленные на крыше и стреле, делают работу на Hyundai 180 более комфортной.
Экскаватор спроектирован так, чтобы обеспечить максимальное удобство в эксплуатации и обслуживании. Модель имеет широко открывающийся капот, увеличенные интервалы технического обслуживания и доступные для замены и ремонта узлы.
Hyundai R180W-9S отлично зарекомендовал себя в суровых российских условиях. Мощная и простая техника отвечает последним требованиям, предъявляемым к дорожным машинам.
Данную модель, как и другие модели техники Hyundai, можно приобрести на одном из 89 складов компании «ТехМашЮнит», на территории России или получить консультацию по телефону 8-800-700-600-9 в любое время 24 часа в сутки.
На правах рекламы
Тел.: 8-800-700-600-9
Сайт: www.hyundai-tmu.ru

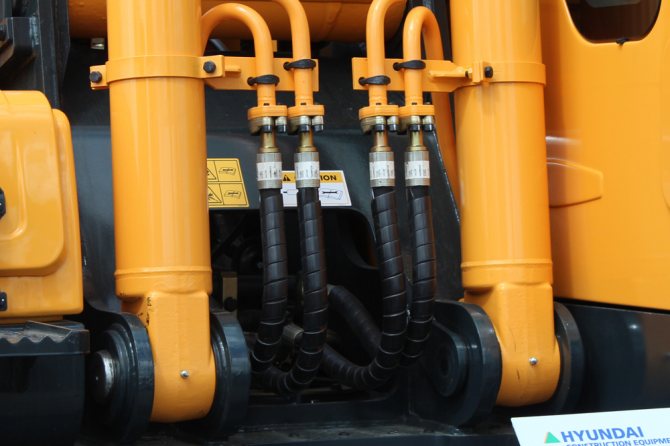

Гидравлическая система
Конструкция гидравлической системы гусеничного экскаватора Hyundai R220LC-9S претерпела изменения: теперь оператор может управлять машиной с большей точностью. Более точная подача к каждому механизму с минимальными потерями обеспечивается за счет улучшенных золотниковых клапанов в гидрораспределителе. Усовершенствованные поршневые насосы и гидравлические клапаны позволяют еще больше оптимизировать работу экскаватора.
К улучшенным функциям можно отнести следующие:
- возобновление потока при складывании рукояти и опускании стрелы;
- доработанная технология гидрораспределителя;
- внедрение системы автоматического приоритета стрелы и поворота. Суть интеллектуальной функции приоритета состоит в контроле и поддержании оптимального баланса гидроподачи для перемещения стрелы и поворота экскаватора.
Линейка колесных экскаваторов
За последние 7 лет экскаватор колесный хендай стал самой популярной в России тяжелой машиной, которая способна работать в любых условиях. Он предназначен для погрузочно-разгрузочных работ с сыпучими материалами, рытья траншей и котлованов, работ в карьерах.
Отличный круговой обзор благодаря увеличенной кабине позволяет оператору точно, быстро и эффективно выполнять заданный объем работ. В отличие от гусеничных машин, экскаватор колесный более мобильный и маневренный, может легко перемещаться на дальние расстояния. Колесный экскаватор hyundai оснащен компьютерной системой управления и контроля узлов.
В России экскаватор колесный представлен в основном двумя сериями — 7-й и 9-й. Модели имеют эксплуатационную массу от 5,4 до 20,6 т, с объемом ковша от 0,07 до 1,3 куб. м. Максимальная глубина копания — от 4,8 до 6,3 м. На них устанавливаются двигатели Yanmar, Cummins, Mitsubishi.
Самый маленький экскаватор колесный, рабочая масса которого всего 5,4 т, модель R 55W-7. Объем ковша составляет 0,07-0,18 куб. м, а глубина копания — 3,5 м. Экскаватор хендай 200 используется в городском и загородном строительстве, для разрушения дорожных покрытий, перемещения сыпучих грузов, очистки от снега, для бурения скважин и др.
Одна из популярных моделей — R200W-7 (рисунок 1). Экскаватор хендай 200 технические особенности: мощность 6-цилиндрового двигателя Cummins QSB6.7 — 166 л.с. общий вес — 20,5 т, объем ковша — 1,05 куб. м, максимальная глубина копания — 6 м. По сравнению с 7-й серией, мощность и производительность техники 9-й серии выросли на 15%. У модели R210W-9S хендай 200 технические характеристики значительно улучшены.
Технические характеристики
Характеристики ковша
- Наименьший объем устанавливаемого ковша — 0.92 кубических метра.
- Наибольший объем устанавливаемого ковша — 1.1 кубических метра.
- Количество зубьев на нижней режущей кромке — 5.
Характеристики двигателя
- Тип устанавливаемого двигателя — однорядный, дизельный.
- Количество цилиндров — 6.
- Суммарный рабочий объем всех цилиндров — 6700 кубов.
- Тип системы охлаждения — жидкостное.
- Объем системы охлаждения — 45 литров.
- Объем поддона — 4 литра.
- Тип системы впрыска — непосредственный.
- Нагнетатель — турбонадув с охлаждением нагнетаемого воздуха.
- Номинальная мощность на выходе — 131 киловатт/176 лошадиных сил (при 1900 об/мин).
- Номинальная частота вращений коленчатого вала — 1900 оборотов в минуту.
- Диаметр цилиндра — 107 миллиметров.
- Ход поршня — 124 миллиметра.
Габаритные размеры
- Конструкционная длина экскаватора — 9500 миллиметров.
- Габаритная ширина колесной платформы — 2530 миллиметров.
- Габаритная ширина поворотной платформы — 2500 миллиметров.
- Полная габаритная высота — 3100 миллиметров.
- Габаритная высота кабины — 2920 миллиметров.
- Дорожный просвет — 345 миллиметров.
- Продольная (колесная) база — 2800 миллиметров.
- Ширина передней колеи — 1874 миллиметра.
- Ширина задней колеи — 1874 миллиметра.
- Расстояние противовеса от земли — 1060 миллиметров.
- Задний радиус поворота платформы — 2800 миллиметров.
- Минимальный радиус поворота платформы — 3380 миллиметров.
- Длина стрелы — 5650 миллиметров.
- Длина рукоятки — 2920 миллиметров.
- Максимальный радиус копания — 9960 миллиметров.
- Максимальный радиус копания на уровне земли — 9800 миллиметров.
- Максимальная глубина копания — 6640 миллиметров.
- Максимальная глубина копания при копании вертикальной стенки — 6250 миллиметров.
- Максимальная высота копания — 9740 миллиметров.
- Максимальная высота выгрузки ковша — 6900 миллиметров.
Аренда гусеничного экскаватора Hyundai R 220 LC-9S
усеничный экскаватор HYUNDAI R-220LC-9S обладает рядом заметным преимуществ по сравнению с другими моделями подобной техники. Машина отличается высоким качеством сборки, соответствующим международным стандартам, возможностью выполнять рабочие задачи в условиях сурового климата, а также сниженным потреблением топлива.Гусеничный экскаватор HYUNDAI R-220LC-9S оборудован мощным четырёхтактным шестицилиндровым турбодизельным двигателем Cummins B5.9-C мощностью 143 лошадиные силы при 1950 оборотах в минуту. Двигатель оснащен модернизированной топливной системой, снижающей расход топлива и сохраняющей работоспособность всех элементов двигателя.
Технические характеристики, описание Hyundai R 220LC-9S:
| Двигатель | Cummins B5.9-C |
| Эксплуатационная масса | 21900 кг |
| Объём ковша | 0.92 м3 |
| Мощность | 112 кВт |
| Максимальная глубина копания | 6730 мм |
| Максимальная высота копания | 9600 мм |
| Длина | 9530 мм |
| Ширина | 2990 мм |
| Высота | 2920 мм |
| Скорость | 5.5 км/ч |
| Усилие копания | 13600 кгс |
Характеристики рабочих зон
| Радиус поворота платформы, минимальный, мм | 3740 | F |
| Глубина копания, максимальная, мм | 6730 | B |
| максимальная глубина выемки с горизонтальным плоским дном длиной 2,4м, мм | 6560 | B’ |
| Глубина копания при копании вертикальной стенки, максимальная, мм | 6280 | C |
| Высота копания, максимальная, мм | 9600 | D |
| Длина стрелы, мм | 5680 | |
| Радиус копания, масимальный, мм | 9980 | A |
| Длина рукояти, мм | 2920 | |
| Радиус копания на уровне земли, мксимальный, мм | 9820 | A’ |
| Высота выгрузки ковша, максимальная, мм | 6780 | E |
Двигатель
На экскаватор устанавливается мотор четырехтактный шестицилиндровый Cummins (112 кВт или 150 лошадиных сил). Модель B5.9-C объемом 7,54 л оборудована системой подачи воздуха для понижения температуры установки с предварительным охлаждением. Качество выхлопа позволяет классифицировать мотор как отвечающий стандартам Tier 4 Interim. В его состав входит малое количество компонентов, что повышает его надежность и сокращает материальные затраты при отказе. Частота вращения вала двигателя экскаватора Hyundai R220LC-9S равна 1950 оборотов в минуту, а крутящий момент – 626 Нм.
| Двигатель | Cummins B5.9-C |
| Мощность | 112/150 кВт/л.с. |
| Охлаждающее вещ-во | жидкостное |
| Топливо | дизель |
| Цилиндров | 6 |
| Объем движка | 7,54 л |
| Объем бака | 400 л |
Сокращение трения в цилиндрах повышает мощностные и прочностные характеристики. Для этого также предусмотрен картер шестеренной передачи и упрочненный блок. Снижение цены силовой установки обусловлено отсутствием электронного управления и применением механической системы подачи горючего. Низкошумный мотор оснащается турбокомпрессором VGT, который регулирует интенсивность наддува в зависимости от нагрузки и частоты вращения вала. В стандартную комплектацию входит фильтр для очистки воздуха Direct Flow, который снижает потребление дизеля и гарантирует эффективность работы.
Модификации
Гусеничный экскаватор Хендай 220 выпускается в нескольких модификациях (R 220-7H, R 220LC-7H, R 220LC-9S, R 220LC-9SH, R220LC-9S LR), которые отличаются весом, ходовой частью, рабочими параметрами и узлами.
Первая буква в названии модели — это вид техники: R – экскаваторы. Далее идёт число, обозначающее массу экскаватора в центнерах (1/10 тонны). Число центнеров округлено.
Далее следует буквенный индекс, уточняющий особенности теххарактеристик ходовой части:
- NLC – наличие узкой кабины, обладают маневренностью и компактностью;
- LCD – применение отвала в качестве стандартного рабочего органа;
- LC – более длинная гусеничная база (на 500 мм), обладает повышенной устойчивостью;
- LR – удлиненные рукоять и стреловое оборудование;
- HS – увеличенный клиренс, что гарантирует возможность выполнять работы в воде;
- D – удлиненные стрела и рукоять, применяются при сносе строительных объектов, оборудуются вставкой длиной 2,6 м;
- FS – ковш «прямая лопата».
Кабина оператора
Для изготовления корпуса использовалась высококачественная сталь, которая отличается длительным сроком службы. Безопасность обусловлена не только соблюдением технологии производства, но и установкой больших стекол для панорамной видимости. Материалом для них служит безосколочное стекло. Герметичность кабины Hyundai 170W сокращает количество шума внутри, а вибрация поглощается специальными подкладками.
Сидение водителя полностью регулируемое, что обеспечивает комфортные условия работы. Приборные панели также могут перемещаться в пространстве салона. В стандартную комплектацию входит ящик для инструментария, щетка для очистки стекол, пепельница и дверь с замком. В крыше имеется люк, а для возможности работы в темное время суток предусмотрена установка фар.
