Как снять и поменять сцепление на бензопиле своими руками

Когда нужна замена муфты

Снятие и замена сцепления бензопилы выполняется в случае обнаружения неисправности механизма. К таковым неисправностям относятся:

• Повреждение пружины. В зависимости от модели инструмента, пружина может быть представлена двух типов — витковая (ленточная или одиночная) или стальная пластина. Пружина повреждается путем растяжения, разъединения или механического дефекта. Чтобы определить причину неисправности всего механизма, понадобится снять защитный кожух и барабан
• Повреждение и выработка барабана. Поломка этой детали связана зачастую с откалыванием кусочков. При такой неисправности понадобится заменить барабан. На барабане также изнашивается внутренняя часть, поэтому деталь также нуждается в замене. Если барабан синего цвета, то это говорит о том, что он был перегрет, и не подлежит дальнейшему использованию
• Выработка механизма. Связана, прежде всего, с растяжением пружины, которую можно заменить. Изнашивается также резьбовое соединение. При такой поломке понадобится заменить всю муфту
• Износ звездочки. В зависимости от типа звездочки (разборная или неразборная) выполняется ее замена вместе с барабаном и при необходимости муфтой

Срок службы механизма сцепления зависит не только от качества комплектующих, но еще и от правильности эксплуатации инструмента

Чтобы продлить срок службы сцепления бензопилы, необходимо обратить внимание на признаки, снижающие ресурс. К таковым признакам относятся:

• Частое заедание или закусывание цепи в древесине. При таких ситуациях всю нагрузку на себя берет муфта, оберегая тем самым двигатель от заклинивания
• Запрещено увеличивать обороты, когда включен ручной тормоз, что также приводит к износу механизма за счет перегрева
• Использование некачественного масла, неправильный выбор шины, цепи и т.п. Все это также влияет на сцепление, увеличивая нагрузку, и тем самым снижая эксплуатационный ресурс

Определить неисправность устройства достаточно просто. Для этого необходимо распилить заготовку. Если в процессе пиления происходит снижение скорости вращения цепи или ее остановка при увеличении нагрузки, значит пора произвести проверку сцепления. Как снять и заменить сцепление на бензопиле, подробно рассмотрим в следующем разделе.

Обзор замены сгоревшего сцепления бензопилы

Причины, по которым требуется разбирать сцепления:

• Неисправная или лопнувшая пружина;
• В результате нагрузок на бензопилу и износа деталей, пружина покинула свое место;
• Сколы на тарелке сцепления;
• Износ деталей.

Нюансы при монтаже системы сцепления:

На некоторых моделях бензопил между ведущей звездочкой и сцеплением может находиться шайба Обратите внимание, какой стороной к двигателю она стоит; Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки В противном случае пильная гарнитура не будет смазываться;. Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

Почему необходимо заменять ведущую звездочку

Одной из самых частых причин, по которой требуется ремонт инструмента, является замена ведущего колеса. Этот раздел становится непригодным для использования из-за:

• остановка цепи в случае отказа при работе оборудования;
• высокий износ звездочки при длительной эксплуатации бензопилы.

Регулярное использование инструмента способствует повышенному износу детали из-за действия повышенной нагрузки при распиловке деревянных материалов. Существует несколько способов использования инструмента:

1. За счет использования одной бензопилы.
2. За счет попеременного использования нескольких бензопил.

При первом способе использования инструмента работа пилы происходит до полного ее износа. Этот способ имеет определенные недостатки, в том числе проблему можно заметить при проведении манипуляций, контролирующих износ в результате интенсивных эксплуатационных мероприятий.

При работе с двумя и более цепями можно получить равномерный износ каждой цепи и звездочки, что значительно продлит срок эксплуатации агрегата и уменьшит потребность в частой замене барабана

Кроме того, важно помнить о состоянии подшипника, установленного в барабане. Работа этого конструктивного элемента происходит при любых оборотах двигателя

При замене шестерен также важно позаботиться о замене подшипников и муфт.

Несвоевременный ремонт способствует возникновению повышенной вибрации, что влияет на увеличение показателей износа деталей, установленных в двигателе агрегата на коленчатом валу. Величина предельной глубины при износе зубьев шестерни не должна быть более 0,5 мм. Срок службы звездочек вдвое больше, чем у цепей. В связи с этим рекомендуется использовать две цепи.

Замена сцепления

При замене сцепления не рекомендуем применять в качестве стопора металлические или пластмассовые предметы. Первые могут поцарапать цилиндр, вторые – замусорить его.

Разбираем сцепление:

• Включаем тормоз остановки цепи, снимаем защитную крышку и демонтируем пильную гарнитуру;
• Удаляем грязь, опилки, засохшую смазку, если таковые имеются;
• Снимаем воздушный фильтр и насвечник;
• При помощи свечного ключа вывинчиваем свечу;
• Вращая коленвал, подводим поршень к верхней точке, затем отводим на 6-9 мм;
• Веревкой, диаметром 7-8 мм, стопорим поршень в верхнем положении;

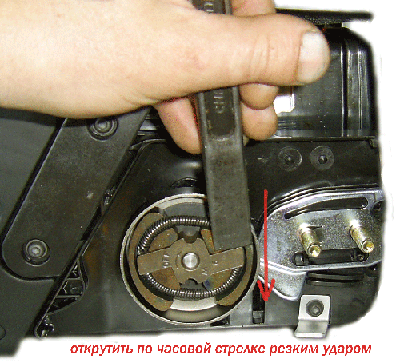

• Специальным ключом-съемником откручиваем гайку на сцеплении.

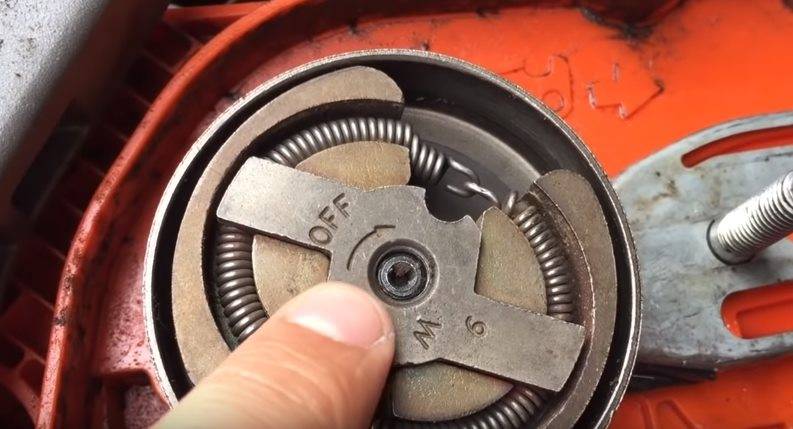

Большинство движущихся деталей бензопилы, имеют правостороннее вращение. Поэтому в гайке на сцеплении предусмотрена левая резьба. Снимать крышку необходимо вращая ключ за часовой стрелкой. Запрещается проводить эту операцию при помощи молотка и зубила – собьете грани!

• Снимаем крышку и ведущую звездочку. Диагностируем неисправности и оцениваем износ деталей. Оцениваем состояние игольчатого подшипника;
• При необходимости проводим замену деталей на новые (чаще всего в этом нуждается ведущая звездочка);

Монтаж системы сцепления бензопилы проводится в обратном порядке, однако при этом следует обращать внимание на некоторые особенности

Нюансы при монтаже системы сцепления:

На некоторых моделях бензопил между ведущей звездочкой и сцеплением может находиться шайба Обратите внимание, какой стороной к двигателю она стоит; Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки В противном случае пильная гарнитура не будет смазываться;. Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла. Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

Важно: после демонтажа и сборки сцепления обязательно проверяйте работу системы автоматической подачи масла

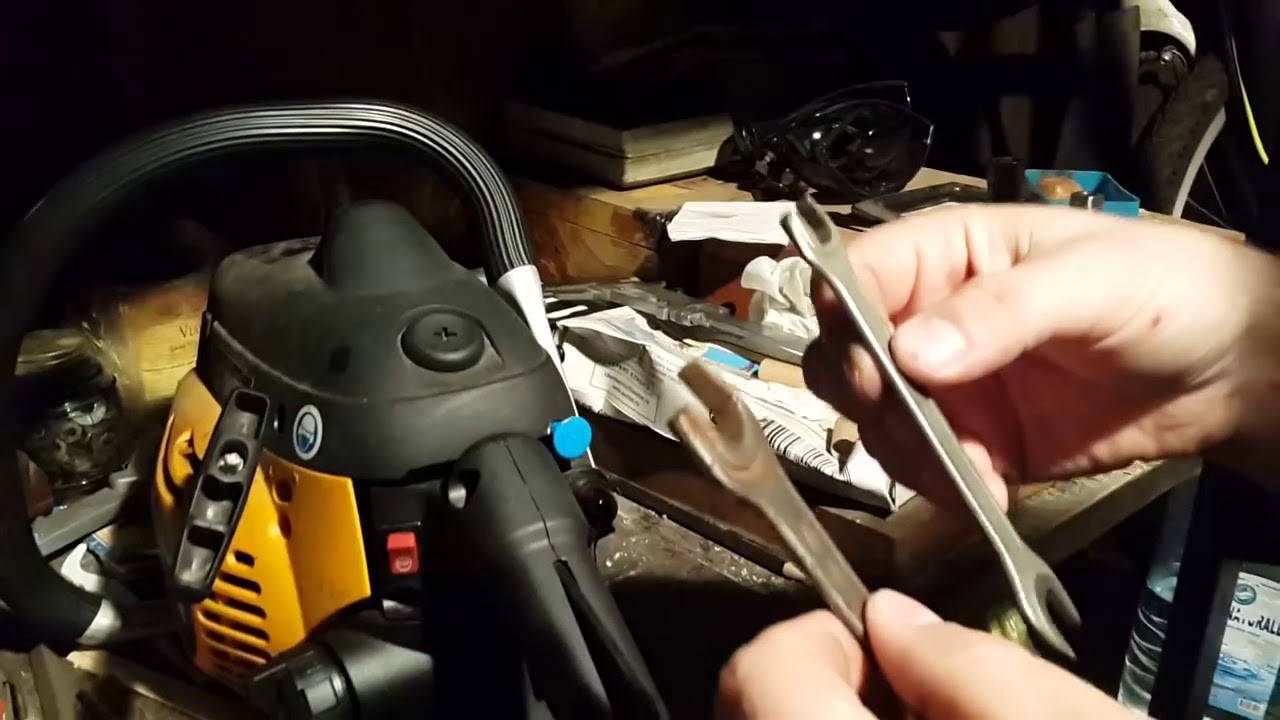

Необходимый инструмент

Принципиальное устройство этого элемента на всех современных бензопилах одинаково. Однако техническое исполнение отличается, потому для разных брендов и моделей может потребоваться разный инструмент.

Для снятия сцепления на всех бензопилах требуется:

• Отвертка для снятия с вала стопорного кольца крышки с шестерней,
• В зависимости от модели, потребуется обычный гаечный ключ для откручивания самого центробежного механизма (барабана), или ключ с двумя шплинтами типа того, которым закручивают гайки на болгарке.
• Стопор требуется для того, чтобы зафиксировать вал маховика (коленвал), на котором закручен центробежный механизм.

Жесткий металл использовать нежелательно, он может повредить поршень. Слабые материалы типа пластика использовать также нельзя. Они могут сломаться, выкрошиться и попасть в окна цилиндра, полость карбюратора или картер. Тогда потребуется полная разборка двигателя, чтобы их оттуда извлечь, а это ненужные проблемы.

Нет съемника? Тогда используем веревку в качестве стопора

Самый распространенный вариант стопора – кусок веревки. Откручивают свечу, поршень подводят ближе к верхней мертвой точке (ВМТ), в свечное отверстие вставляют и уплотняют кусок веревки. Поршень мягко фиксируется, при этом вал, на котором закручена корзина муфты, не прокручивается, что позволяет раскрутить резьбовое соединение.

Так выглядит оригинальный стопор от компании Stihl, но с таким же успехом можно применять бесплатный вариант — веревку от стартера с узелками. Достаточно 1-2 узелка.

Видео: Откручивается Сцепление На Бензопиле

При разборке и установке муфты рекомендуется учитывать следующие нюансы такой работы:

1. В некоторых версиях инструмента шайба помещается между крюком и шарнирной чашкой. Поэтому в конце ремонта необходимо установить этот элемент на место.
2. Некоторые масляные провода имеют специальную пружину. Он установлен между звездочкой и приводом масляного насоса. Он также должен быть правильно установлен после замены механизма сцепления.

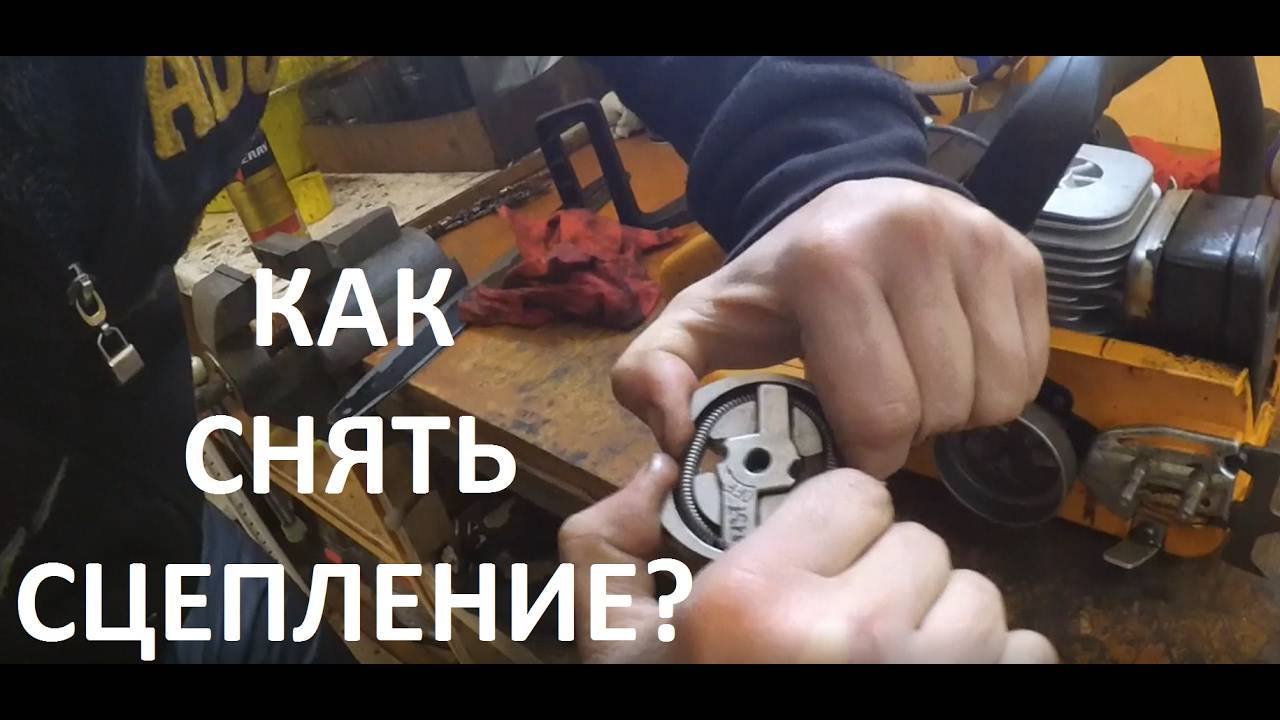

Как убрать

Чтобы снять и разобрать муфту, необходимо установить бензопилу на плоскую нескользкую поверхность и закрепить ее фиксирующими элементами.

Сначала нужно открутить пильную цепь и штангу с помощью универсального гаечного ключа. Затем вы можете снять крышку с элемента воздушного фильтра. Затем необходимо снять свечи зажигания и зафиксировать поршневую часть в главном цилиндре.

Затем установите соответствующий съемник и открутите муфту.

После того, как действие будет предпринято, снимите барабан сцепления на бензопиле и сцепление. Наконец, вы можете выполнить внешний осмотр системы на наличие повреждений и дефектов и, при необходимости, заменить неисправные детали новыми.

Как собрать

Чтобы собрать механизм обратно, необходимо заменить муфту и закрепить ее специальной ручкой. В этот момент двигатель пилы должен быть отключен.

Затем можно заменить пружинное устройство, барабанный механизм и звездочки.

Затем вы можете установить механизм сцепления обратно в корпус инструмента, снять коленчатый вал со стопора, установить механизмы фильтра, дроссельную заслонку и шагнуть вместе с цепью на месте.

В конце работы рекомендуется запустить бензопилу и проверить работу собранного сцепления. Если все детали установлены правильно, сцепление сработает немедленно, не будет никаких задержек и утечек.

Бензопила для хозяйственного человека — это незаменимый инструмент, который приходит на помощь в проведении лесозаготовительных работ различного размера, реализации строительных проектов из дерева, озеленении частных усадеб, садов, дворов, ферм.

Блок питания состоит из нескольких важных компонентов, включая муфту. Часто инструмент может выйти из строя из-за неисправной муфты бензопилы. Это типичный сбой, с которым сталкиваются владельцы бензопил, независимо от его класса, мощности, модели и производителя. Чтобы отремонтировать муфту или хотя бы определить точную причину поломки, операторы должны знать, как открутить муфту на бензопиле. Эти знания позволят проводить не только принудительный ремонт, но и плановую уборку, осмотр в профилактических целях. Помните, что муфта и ее исправность влияют на долговременную и эффективную работу инструмента.

Признаки неисправности сцепления бензопилы

Ремонт сцепления бензопилы своими руками проводится только в специальной защитной одежде: маске и очках.

Основные неисправности, их причины и способы устранения:

1. Если цепной механизм постоянно вращается при неустойчивой работе силового агрегата. Это может быть вызвано вышедшей из строя пружиной. В этом случае рекомендуется заменить поврежденный механизм на новый.
2. Во время перемещения цепи слышны посторонние шумы. Эта проблема может быть связана с перегревом кулака или лопнувшей пружиной. Необходимо провести внешний осмотр системы и заменить все износившиеся элементы.
3. Если поломка связана с тем, что сцепное устройство часто пробуксовывает, нужно полностью заменить механизм.

Центробежная муфта сцепления бензопилы работает до той поры, пока из строя не выйдет один из ее штатных элементов. О поломке механизма оператору подскажут следующие признаки:

постоянное вращение цепи при нестабильной работе силового агрегата – основная причина этой поломки заключается в лопнувшей стальной пружине. Чтобы решить проблему, потребуется замена пружины сцепления бензопилы

При этом важно учитывать конструктивные особенности механизма. К примеру, в устройстве бензопил бренда Stihl предусмотрены 3 пружины и столько же кулачков, а в моделях марки Husqvarna встроена всего 1 пружина и 2 кулачка. Если найти новую пружину оператору не удастся, значит потребуется заменить весь механизм;

Если найти новую пружину оператору не удастся, значит потребуется заменить весь механизм;

постоянное вращение цепи с образованием посторонних звуков со стороны сцепления – это происходит при слетевшей пружине и перегреве или повреждении кулачка. Чтобы найти причину поломки, нужно разобрать сцепление. Если кулачки посинели, значит они перегрелись. Это происходит из-за постоянной работы с бензопилой при включенном инерционном тормозе или в результате эксплуатации инструмента с тупой режущей цепью. Чтобы устранить поломку, потребуется полностью заменить сцепление; частые пробуксовки сцепления – причина поломки заключается в лопнувшей металлической пружине. Чтобы отремонтировать бензоинструмент, потребуется заменить весь механизм.

В каждом из этих случаев необходимо разобрать сцепление и осмотреть все его внутренние детали. Помимо замены неисправных элементов оператору также потребуется тщательно очистить механизм от пыли и мелких опилок – это продлит сроки эксплуатации остальных элементов заводской муфты.

Неисправность	Возможная причина	Способ устранения
Цепь крутится не останавливаясь, при любых регулировках карбюратора. Двигатель работает неустойчиво.	Лопнула пружина в барабане.	Снять пружину и заменить на новую, или поставить новый узел.
Цепь крутится почти постоянно, издавая посторонние звуки.	Скол кулачка. Слетела пружина.	Замена всего узла
При работе цепь пробуксовывает.	Износ сцепления	Замена узла

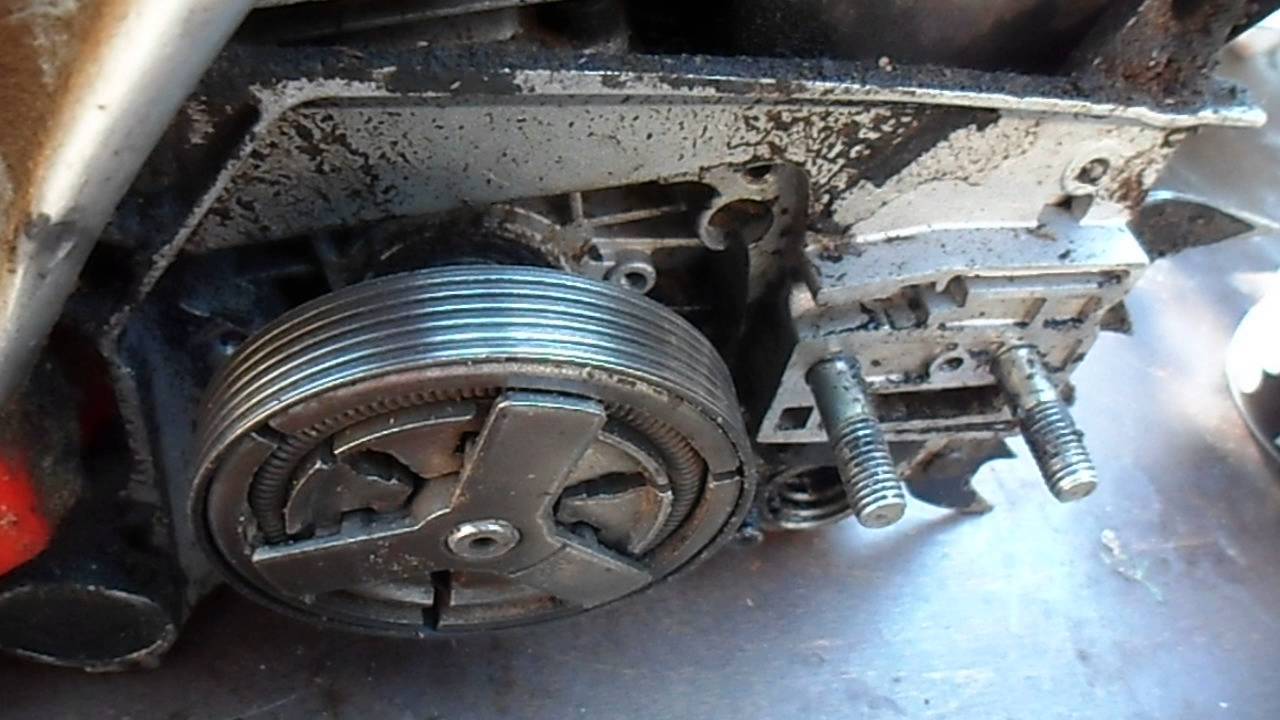

Снятие сцепления на бензопилах Штиль и Долмар

Наверняка вы замечали, что бензопилы могут иметь разные конструкции передаточных устройств. Выше приведена инструкция по снятию муфты с барабаном, на котором звездочка находится с внутренней стороны. Такое устройство имеется большинстве бензопил, но только не на инструментах марки Stihl. Бензопилы известного производителя оснащаются барабаном, который имеет звездочку с наружной стороны. Выглядит это следующим образом, как показано на фото ниже.

Другое расположение звездочки вовсе не означает, что инструмент оснащен иным механизмом сцепления. Однако это говорит о том, что принцип снятия сцепления отличается от вышеописанной инструкции. Поэтому выясним, как снять муфту на бензопилах Stihl, Dolmar и другие, на которых звездочка находится с наружной стороны.

1. Для начала необходимо также снять кожух и шину, чтобы обеспечить доступ к муфте
2. Выкрутить свечу и застопорить поршень при помощи специального ключа или шнура
3. Далее приступаем к снятию звездочки и барабана. Для этого отверткой нужно поддеть стопорное кольцо, и извлечь его
4. Демонтируется барабан с подшипником
5. Используя ключ на «19» (идущий в комплекте с инструментом) необходимо выкрутить гайку с левой резьбой, соединенную с механизмом. Откручивать необходимо в направлении по часовой стрелке
6. После этого можно выполнить соответствующий ремонт или замену детали

Установка новой или отремонтированной детали выполняется в порядке обратном снятию. Процедура практически идентичная с первым вариантом, за исключением некоторых особенностей. Если необходимо заменить только барабан или звездочку, то при этом демонтировать муфту не понадобится, в отличие от варианта с внутренним расположение звезды.

Это интересно!Если осуществляется замена барабана, то рекомендуется также поменять сам механизм сцепления. Если барабан меняется по причине его перегрева, то высока вероятность того, что механизм также имеет свойства повреждения от воздействия высокой температуры.

Как снять сцепление на бензопиле любой марки

Одной из важнейших деталей любой модели устройства является сцепление. Этот механизм требует постоянного наблюдения за правильностью работы. Периодически его нужно снимать для проверки и необходимого ремонта. Как снять сцепление на бензопиле любой марки правильно и как она устроена разберемся ниже.

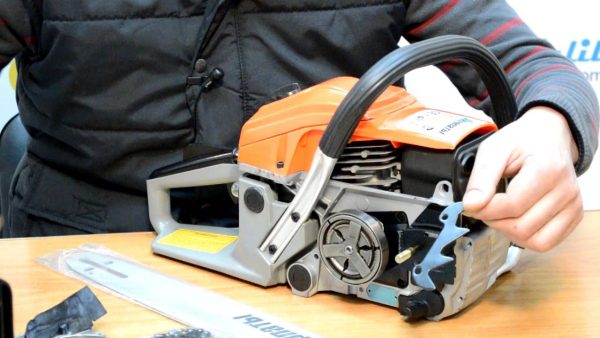

Сцепление бензопилы

Как устроена бензопила

Все разновидности агрегатов приводятся в движение бензиновым двигателем внутреннего сгорания. При сборке устанавливаются одноцилиндровые двигатели, в которые заправляется высокооктановый качественный бензин.

Вместо редуктора используется одноступенчатая передача, которая заставляет цепь двигаться. Строение агрегата за счет своей простоты позволяет ему безотказно работать в любых условиях.

Устройство агрегата состоит из таких частей:

• ДВС одноцилиндровый;
• Бензобак;
• Карбюратор;
• Кривошипно шатунный механизм;
• Сцепление;
• Пильная цепь и звездочка, приводящая ее в движение.

Кроме того, имеются такие составляющие:

• Система очищения воздуха, подающегося в карбюратор;
• Механизм зажигания;
• Система глушения выхлопов;
• Система аварийного отключения, срабатывающая в чрезвычайных ситуациях.

На фото можно увидеть разнообразие моделей от производителей Штиль, Хускварна, Партнер, Гудлак.

Как устроен двигатель бензопилы

В устройствах, выпущенных в последнее время, установлен одноцилиндровый двухтактный двигатель карбюраторного типа. Он включает в себя несколько механизмов, которые слаженно работают. Основные составляющие двигателя:

• Маховик;
• Муфта;
• Зажигательный модуль;
• Глушитель;
• Втулка монтажная.

Двигатель, установленный в пиле, работает с частотой 13,5 тыс. оборотов/минуту, и поэтому он требует обработки качественным маслом. Необходим высокий уровень охлаждения системы во время эксплуатации. Двигатель агрегата оснащен системой охлаждения, которая доставляет воздух для охлаждения систем.

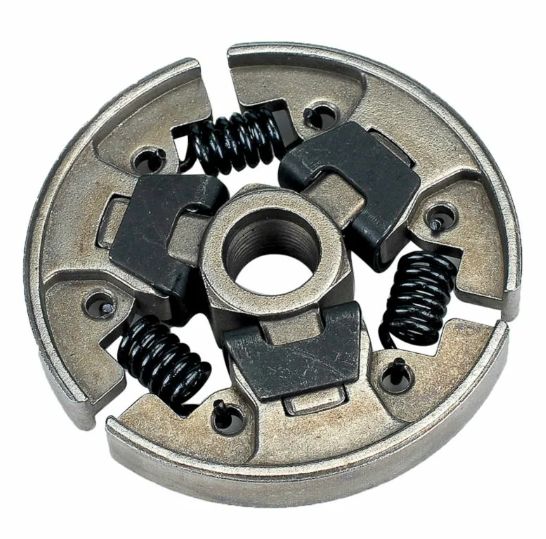

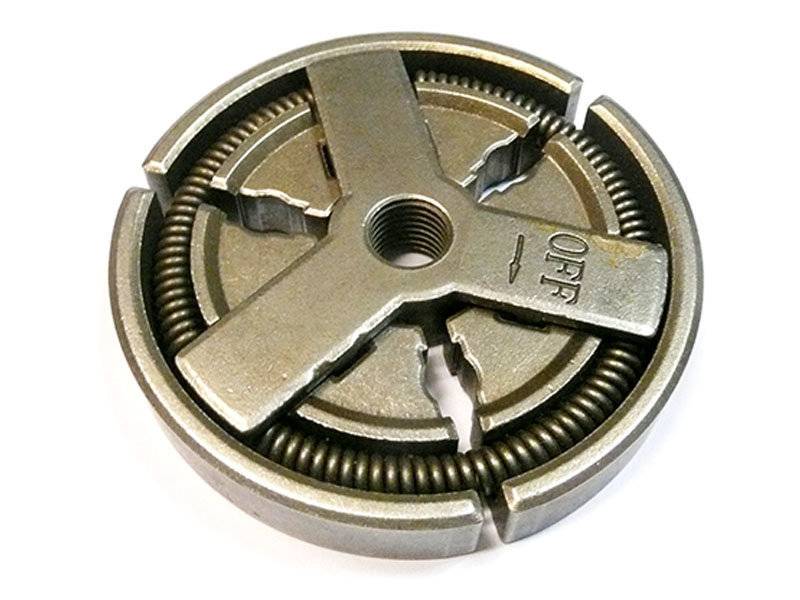

Муфта бензопилы

Сцепление устройства для обработки древесины является центробежным и срабатывает автоматически при изменении степени оборотов коленвала двигателя.

Если обороты небольшие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке.

Характерным свойством данного вида устройства является торможение при замедлении цепи. Так получается избежать некоторых поломок. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.

Как снять

Ведущая звездочка служит в то же время и барабаном. Одной из главных причин поломки этого блока является стачивание зубьев звездочки.

В монолитном варианте барабана цепь может прорезать звездочку во время работы. Такой механизм требует замены.

В случае, когда на барабане есть сменный венец, его нужно снять и заменить во время обслуживания. После этого барабан может функционировать дальше.

Когда возникает потребность в ремонте нужно обращаться за помощью в сервисный центр, где работают опытные специалисты.

Но если такового нет поблизости возникает вопрос – как самостоятельно снять сцепление? Если имеется необходимый набор инструментов, можно без труда осуществить задуманное.

Конечно, в моделях разных фирм есть некоторые различия, но схема разборки остается неизменной:

• Сначала снимается крышка тормоза цепи поворотом рычага. Слегка выкручиваются гайки, чтобы ослабить натяжение цепи. После ослабление можно полностью выкрутить гайки и снять крышку;
• Проводится разборка цепи и направляющей шины, а также очистка механизма от загрязнений;

• Свеча головки цилиндра выворачивается и фиксируется поршень. Чтобы это сделать коленвал следует вращать, пока выпускное отверстие не перекроется, а потом в цилиндр помещается отрезок веревки, чтобы застопорить поршень. После завершения работы веревка удаляется из механизма;
• Откручиваются гайки на сцеплении специальным ключом из комплекта. В данном механизме они сделаны с левой резьбой, и это нужно учитывать при демонтаже. После этого механизм разбирается, и все его детали осматриваются на предмет повреждений. Изношенные части нужно снять и заменить на новые.

В каких случаях требуется замена?

Чаще всего их снимают на замену в случае износа зубьев ведущей шестерни и стенок.

Другие случаи, когда необходимо снять всю каретку:

• сцепление не выключается, щель между центробежным механизмом и внешней крышкой забита опилками и грязью вперемешку с маслом, цепь крутится на холостых оборотах, без снятия почистить не получается.
• изношена, изношена или сломана и требует замены детали (пружины, сегменты) или всей корзины.
• сцепление заклинило по разным причинам (посторонние предметы, грязь, сломанные детали, разрушение или изменение положения пружин).
• при полной разборке двигателя.

Регулировка Подачи Масла На Цепь Бензопилы Партнер

Как отремонтировать подачу масла в бензопилу

В процессе длительной работы цепной пилы некоторые ее элементы и компоненты могут стать непригодными. Одним из наиболее уязвимых компонентов является масляный насос. В связи с этим у многих владельцев пил возникает вопрос о том, как отремонтировать запас масла на бензопилу.

Задача масляного насоса. нанести смазку на цепь. это необходимо для ее плавного движения вдоль направляющей. Когда масляный насос разрушается, смазка цепи ухудшается, и поэтому эффективность бензопилы уменьшается. В некоторых случаях это приводит к разрыву цепи. Чтобы предотвратить негативные аспекты, необходимо своевременно произвести ремонт подачи масла. Как это сделать?

Принцип работы и устройство насоса

Масляные насосы могут быть выполнены из металла и пластика. Они также делятся на два типа, которые отличаются своим дизайном:

Насос активируется приводом ведущей звездочки. Когда цепь движется, масло подается на специальный канал, расположенный на направляющей. На холостом ходу (когда ведущая звездочка не вращается) насос не обеспечивает подачу смазки. это делается для экономии.

Скорость и объем подачи смазки в цепь напрямую зависят от числа оборотов звездочки. Некоторые модели бензопилы включают ручную систему регулировки со специальным винтом, расположенным на корпусе устройства. На дорогих моделях подача масла регулируется автоматически во время работы.

Основные проблемы с поставкой нефти

При работе цепной пилы возможны два типа проблем при подаче смазки в цепь:

Бензопила ПАРТНЕР НЕ ОТКРЫВАЕТ МАСЛО НА ЦЕПИ .

В этом видео мы подробно рассмотрим силовой насос партнер бензопилы, узнайте, почему партнер бензопилы не.

Как регулировать подачу масла на бензопилу

может кто-то использовать мой первый канал :.

• Недостаточный расход масла, который может быть вызван по разным причинам. Если меры не будут приняты вовремя, качество работы заметно ухудшится, и сама схема может стать совершенно бесполезной.
• Чрезмерное количество масла. В этом случае после продолжительной работы под пилой можно собирать лужи из жира. Это не только влияет на потребление нефти, которое необходимо будет постоянно выливать, но также отрицательно влияет на окружающую среду.

Обе эти проблемы необходимо устранить как можно скорее после их обнаружения. Это продлит срок службы пилы и уменьшит расход смазочной жидкости.

Исправление проблем

Если масло поступает в цепь в избыточных количествах, не только во время работы пилы, но и на холостом ходу, необходимо выполнить ручную настройку (если конструкция насоса обеспечивает эту возможность). Это делается с помощью винта, который расположен на корпусе вблизи направляющей, как правило, снизу или сбоку. Затягивая винт, подача масла уменьшается, а ослабление. наоборот. Если регулировка не помогает, необходимо проверить работоспособность насоса, а также осмотреть шину. возможно, в месте ее соединения с корпусом образуется зазор, через которое масло течет мимо цепи.

Недостаток масла может быть вызван несколькими причинами, для каждого из которых существует решение:

• Неисправность масляного насоса. Как правило, он состоит из непригодной кладки. Чтобы заменить его, вы должны тщательно разобрать насос, чтобы не повредить его движущиеся части. Затем устанавливается новая прокладка, после чего насос монтируется и устанавливается на место.
• Повреждение маслопроводящего шланга. В случае, если прокладка насоса в порядке, или ее замена не привела к результату, проверьте герметичность шланга. Если он неисправен, его необходимо заменить. В противном случае, это не будет лишним, чтобы очистить его и зафиксировать с помощью герметика.

Если причина не связана с отказом насоса, необходимо проверить все проводящие отверстия и каналы для блокировки и, при необходимости, очистить их от посторонних предметов. Это может быть сделано струей сжатого воздуха.

Не хотите связываться с бензопилой, но нужно регулировать поток масла? Обратитесь за помощью к нашим специалистам, которые будут диагностировать и ремонтировать цепную пилу, а при необходимости. отрегулировать и отрегулировать уровень смазки. Ваша пила будет такой же новой!

Источник

Как легко и просто снять маховик с бензопилы не имея специального съемника

Маховик насаживается на коленчатый вал достаточно прочно и многие не знают как его можно снять не имея специального съемника. А способ есть и я о нем расскажу. На любой бензопиле для того что бы добраться до маховика необходимо снять стартер. Я буду показывать на примере бензопилы Штиль мс 180.

После снятия стартера выкручиваем свечу и устанавливаем безопасный стопор поршня. Подробнее о нем можно почитать здесь .

Далее, при помощи головки на 13 ослабляем гайку крепления маховика. Совсем скручивать не нужно, достаточно ослабить на несколько оборотов.

Теперь нам понадобится два молотка, либо металлическая болванка в идеале из мягкого металла. Я использую небольшой молоточек без ручки, так на мой взгляд удобнее. Наставляем молоток как показана на фото.

Далее, при помощи второго молотка наносим резкий удар. Как правило, достаточно одного удара и маховик слетает с коленвала. Если с первого раза не получилось можно повторить. За резьбу можно не переживать, т.к. удар передается через гайку, которая накручена практически на все витки.

А вот собственно и причина по которой мне понадобилось снимать маховик. На нем срезало шпонку, видно гайка была затянута не до конца либо ослабла в процессе работы.

В следующих публикациях расскажу подробнее о том почему срезало шпонку и как ведет себя бензопила с подобной неисправностью, поэтому

подписывайтесь на канал, что бы не пропустить и не забывайте оценить публикацию и поделиться ею с друзьями. Источник

Подготовка к работе

• Убедитесь, что бензопила находится в отключенном состоянии и выключена из розетки.
• Разместите бензопилу на устойчивой поверхности, чтобы ее было удобно обслуживать.
• Очистите пилу от грязи, пыли и других загрязнений с помощью сухой тряпки или щетки.
• Убедитесь, что топливный бак пуст и находится в отключенном состоянии.
• Проверьте уровень масла смазки цепи и при необходимости добавьте масло.
• Установите правильный размер и состояние цепи, а также натяните ее при необходимости.
• Проверьте состояние и остроту пильной цепи. Если цепь тупая или повреждена, замените ее.
• Проверьте состояние и остроту пилы. Если пила тупая или повреждена, замените ее.
• Установите защитный кожух и убедитесь, что он надежно закреплен.
• Проверьте состояние сцепления и при необходимости открутите его для замены или обслуживания.

После выполнения этих подготовительных шагов вы будете готовы к работе с бензопилой и сцеплением. Обязательно соблюдайте правила безопасности при работе с пилой и используйте средства индивидуальной защиты.

Типы поломок сцепления

Типы неисправностей не зависят от модели бензопилы, так как строение и принцип работы сцепления одинаков почти на всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неполадка со стороны этого узла требует незамедлительных активных действий. Поломки неизбежны, так как сцепление сталкивается при не самой интенсивной эксплуатации инструмента с большой нагрузкой. Зачастую проблемы связаны с:

• износом узла в целом (может лопнуть пружина или механизм начнет пробуксовывать);
• повреждение пружины (цепь будет вращаться, двигатель работать, но нестабильно);
• на кулачке сцепления образовались сколы из-за большой нагрузки или перегрева (достаточно прислушаться к узлу во время его работы, на неисправность указывает посторонний шум).

Какой бы не была причина плохой работы муфты и смежных компонентов, вам нужно демонтировать сцепление, чтобы провести его ремонт

Обратите внимание на то, что ремонтные работы не всегда дают желаемый результат, поэтому иногда нужна замена сцепления на бензопиле. Все перечисленные манипуляции можно «провернуть» самостоятельно, не обращаясь за помощью к специалистам сервисных центров

Как снять сцепление на бензопиле?

Рассматривать инструкцию к такому типу работы для отдельно взятой модели не обязательно, ведь для всех используется одна универсальная, позволяющая провести демонтаж данного узла на современных бензоинструментах.

Читать также: Сплав олова с медью

Если и есть какие-то отличительные нюансы, то они касаются отдельных деталей сцепления. Например, некоторые бренды создают в конструкции этого узла одну пружину с двумя секциями, что нужно учитывать при полной замене данного компонента (нужно заменять, когда пружина повреждена, за счет чего цепь будет вращаться, а двигатель продемонстрирует нестабильную работу).

Чтобы демонтировать сцепление, придерживаемся такого алгоритма действий.

1. Демонтируем всю гарнитуру. Также снимаем колпачок, размещенный на воздушном фильтре и сцеплении.
2. Вручную стопорим коленвал, чтобы он не вращался. Удобнее это делать, используя веревку, которую продевают сквозь свечное отверстие, одновременно удаляя саму свечу. Не забудьте, что для этого нужно надежно зафиксировать в одном положении поршень. Альтернативно удаляют стартерный колпачок и вворачивают пару болтов в роторный механизм системы зажигания.
3. При помощи специального ключа, что обычно входит в комплектацию инструмента, откручиваем сцепление (откручивать нужно движениями против хода часовой стрелки). Не нужно бояться прикладывать усилия, обычно крепежные элементы данного узла на современных бензопилах прочные.
4. Удаляем барабан и ведущую звезду.

После этого можно установить новые запчасти (которые нуждались в замене). Закручивая крепежные элементы, проделываем движения по ходу часовой стрелки. Не забудьте о коленвале, где размещен стартер. Его нужно стопорить.

При сборке, придерживаемся того же алгоритма действий, но в обратной последовательности.

Вкручивая узел вручную, для фиксации используйте ручку тормоза цепного элемент. Наклоните инструмент вперед, попробуйте завести его, снимите агрегат с тормоза.

Говоря о полной замене сцепления, не забывайте о том, что менять узел специалисты рекомендуют после двух замен направляющей. Учитывать нужно при обслуживании муфты и такие нюансы:

• на некоторых пилах есть шайба, расположенная в зазоре между сцеплением и звездочкой (мотором и звездочкой иногда), это нужно учитывать во время ремонтных работ;
• разбирая инструмент, демонтируя сцепление, старайтесь не повредить специальную пружину масляной помпы (привода этого узла), не пытайтесь поставить ее в первоначальное положение, иначе это вызовет причины с подачей смазочного материала.

Перед тем, как эксплуатировать пилу, на которой было отремонтировано сцепление, проверьте агрегат на исправность работы двигателя, надежность фиксации болтов, протестируйте смазочную систему.

Неисправности муфты сцепления бензопил – одна из наиболее распространенных поломок этой техники. Над вопросом, как снять сцепление на бензопиле в домашних условиях правильно и не навредить инструменту, задумываются не только неопытные техники, так и специалисты, которые не раз производили его ремонт. Это связано с тем, что муфта сцепления – важный ключевой элемент бензопил любого класса мощности и бренда, от которого зависит их исправная, продолжительная и успешная эксплуатация.

Читать также: Вакуумная формовка жесткого пвх

В случаях, когда бензиновые резчики начинают плохо заводиться, пробуксовуют вместо запуска проверка сцепления на неисправности обязательна, рекомендации относительно чего и будут представлены дальше.

Что означает регулировка сцепления бензопилы и как ее выполнять

Если вам приходилось слышать о том, что муфту на бензопиле нужно регулировать, то наверняка возникал вопрос, как это сделать? На бензопиле муфта не нуждается в регулировке, так как работает она в автоматическом режиме в отличие от устройств старых марок инструментов. Регулировать усилие сжатия пружины или пружин нельзя, и если эта деталь повредилась, то ее следует заменить.

Когда осуществляется установка муфты бензопилы на место, то при этом также не требуется ничего регулировать. Затяжка муфты выполняется до упора при помощи специального ключа и застопоренного поршня в цилиндре. На некоторых моделях бензопил присутствует шайба или проставочная планка. Она может находиться между валом и звездочкой или барабаном и звездочкой. Этой шайбой регулируется центрирование звездочки с шиной. Если такая шайба на бензопиле есть, то ее обязательно нужно ставить на свое место при проведении работ по ремонту или замене механизма.

Как снимается и настраивается механизм сцепления на бензопилах марки Урал и Дружба, подробно показано в видео ролике.

https://youtube.com/watch?v=FDesTnMKBKg%3F

Подводя итог, надо отметить тот факт, что сцепление на бензопиле играет важную роль. Этот механизм не только обеспечивает передачу крутящего момента от двигателя на цепь, но еще и защищает мотор от преждевременного выхода из строя. Представьте ситуацию, когда звездочка будет жестко соединена с коленчатым валом. При заедании цепи в распиливаемом материале произойдет одновременный износ деталей двигателя, звездочки и цепи. Понимая назначение и принцип работы механизма, необходимо всегда следить за его исправностью, и при первых признаках поломки осуществлять снятие, ремонт или даже замену.

Публикации по теме

Как регулируется карбюратор на бензопиле — инструкция

Чистка карбюратора бензопилы и как правильно это делать

Инструкция как косить бензокосой и триммером траву

Какое отличие двухтактного двигателя от четырехтактного и что такое 4mix и 2mix
