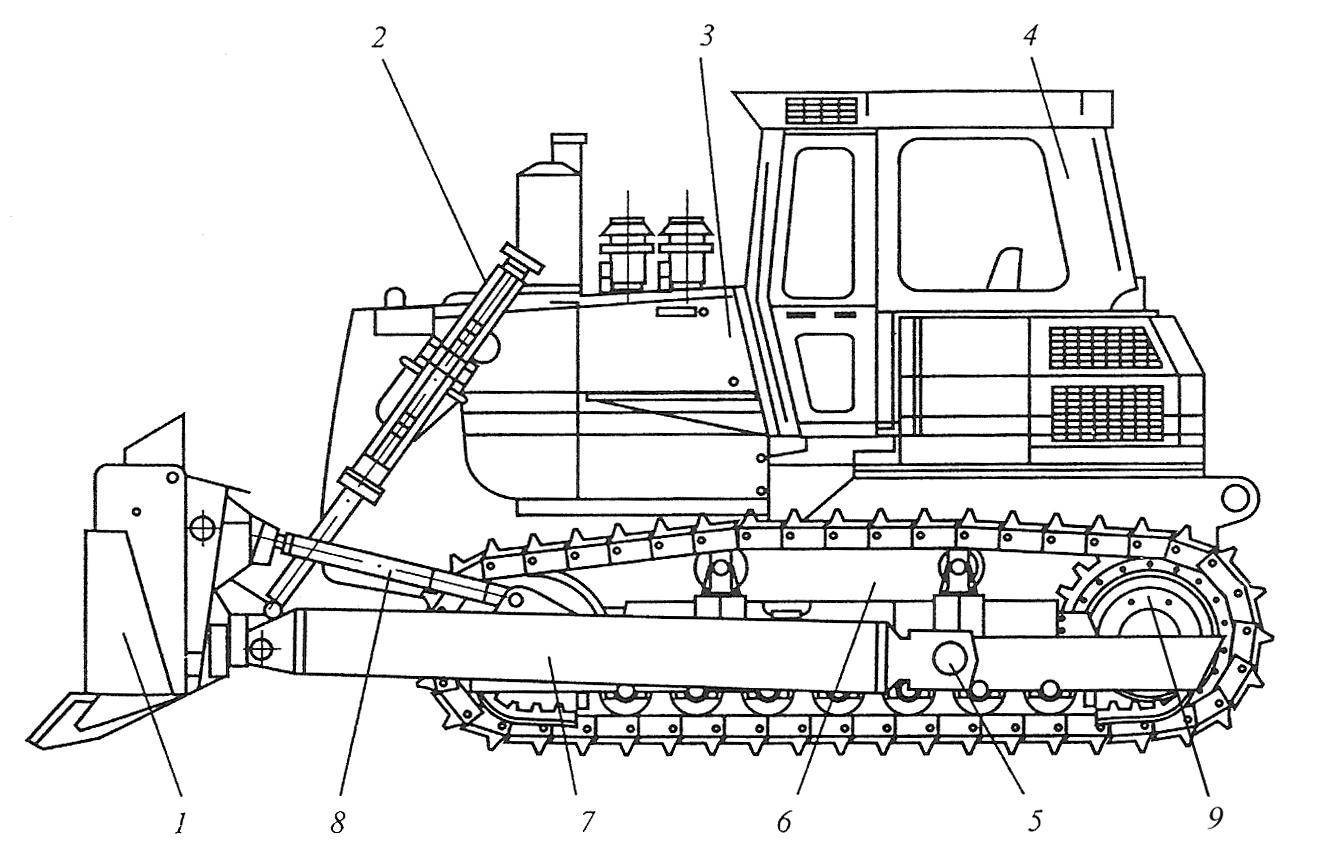

Устройство основных узлов и агрегатов
Бульдозер собран по узловой (модульной) компоновке, что существенно облегчает техническое обслуживание и замену запчастей. Для доступа к агрегатам предусмотрены многочисленные лючки и монтажные окна.
Вам будет интересно изучить небольшое руководство по изготовлению бетононасоса своими руками. Из обзора вы также узнаете, от какого элемента зависит вся работа устройства.
А в этой статье мы расскажем о гусеничном тракторе ТДТ-75.
Рама и моторная установка
Сварная рама собиралась из пары стальных лонжеронов коробчатых в сечении, которые соединялись поперечинами в передней, средней и задней частях. Спереди крепилась балансирная балка, опирающаяся на гусеничные тележки.
Трактор оснащался 8-цилиндровым V-образным на 4 рабочих такта дизельным турбонаддувным мотором с системой воздушного охлаждения.
Энергоустановка легко запускалась при температуре ниже -30° С. Наработка двигателя до капитального ремонта обозначалась документацией в 6 000 моточасов, в реальной эксплуатации этот параметр снижался вдвое.
Кабина и силовая передача
Расположение кабины в передней части платформы, степень ее остекления обеспечивает машинисту бульдозера полный контроль за работой отвального устройства.
Подрессоренная, защищенная от вибрации платформа гасит воздействия от силовой установки и трансмиссионных узлов, создавая нормируемые условия работы машиниста.
Важно! Защиту от опрокидывания или попадания осколков породы в кабину обеспечивает металлический каркас за отвалом машины.
Исполнение гидромеханической трансмиссии модульное с отдельным приводом на каждый борт. Энергия крутящего момента дизельного мотора поступает на звездочные ведущие колеса гусеничных лент и насосный узел гидросистемы через: гидротрансформатор, КПП, редуктор согласования, карданные передачи.
Гидротрансформатор бесступенчато меняет режимы передачи силового момента от дизельного мотора в соответствии с величиной нагрузки.
КПП одна на два борта реверсивного исполнения. В коробке поток мощности раздваивается, что позволяет менять направление вращения приводных ведущих колес, регулируя движения машины и ее развороты на месте.
Управляется КПП дисковыми гидромуфтами, остановочными и реверсивными ленточного исполнения тормозами.
Бортовые передачи и ходовая система
Передачи бортов двухступенчатого исполнения: шестерни с внешним зацеплением взаимодействуют с планетарным узлом, водило которого заторможено. Узел звездочного зацепления ведущих колес закреплен болтами, что делает возможной его замену.
Ходовая система полужесткого исполнения, собирается из двух гусеничных тележек. Оси бортовых передач, на которые опираются тележки, допускают их качание.
В узлах подшипников всех катков и колес помещается смазочный материал, обеспечивающий работу механизмов на весь срок эксплуатации. Катков опорного типа 14.
Облегчить натяжение гусеничной ленты позволяет механизм с гидравлическим приводом. Гусеничная лента разъемная и набирается из 42 башмачных звеньев с шагом 250 мм. Ширина звена 650 мм, контакт с одной гусеницы с почвой 4,86 кв. м.
Управление
В органах управления трактором и навесным оборудованием не предусмотрены приводы механического типа. Управление исполнительными устройствами осуществляется через электро- и гидросистемы.
Навесное оборудование
Агрегат поставляется:
- с бульдозерным отвальным устройством полусферического типа, формирующим призму перемещения объемом 13 м3, меняет положение в пределах 12 градусов в стороны от продольной оси трактора;
- с рыхлительным оборудованием в однозубом исполнении, меняет положение в пределах 12 градусов в стороны от продольной оси трактора.
Создание и производство
Разработан на Челябинском тракторном заводе и является единственным внедренным (в исходной компоновке) целым семейством промышленных тракторов, в которое должны были входить машины разных тяговых классов (гусеничные тракторы Т-220, Т-330 и Т-500) с одинаковой компоновкой и максимально унифицированной по базовым узлам и агрегатам. Это семейство должно было послужить основой для различных комплектующих, в том числе не только бульдозеров и демонтажной техники, но и широкого спектра специального оборудования, включая трубоукладчики, краны и экскаваторы.
Трактор Т-330 первым в СССР имел переднюю кабину, которая улучшала обзор машиниста бульдозерной техники. Это решение относительно редко используется на тракторах. На тракторе установлена гидромеханическая трансмиссия, переключающая передачи без нарушения крутящего момента. Кабина трактора герметична, оборудована системой вентиляции, отопления и очистки воздуха, а в модификации для южных регионов также оборудована кондиционером.
История модели и особенности конструкции
В начале 70-х годов ХХ века в Советском Союзе активно реализовывался целый ряд масштабных проектов – по прокладке нефте- и газопроводов; железнодорожных магистралей, крупных промышленных объектов, мелиорации полей. Потребность в мощной, энергонасыщенной технике до 25-го тягового класса значительно возросла.
Разработанный в 1972-1975 годах «Т-330» стал достойной заменой приобретаемой ранее за твёрдую валюту аналогичной импортной технике концернов «Катерпиллар», «Коматсу», «Лиебхерр». Задача была – перестать субсидировать зарубежную экономику, покупая за валюту нужную технику, и запустить её собственное производство.
Так как создавался «Т-330» в качестве альтернативы зарубежной энергонасыщенной технике, то и разрабатывали его, естественно, с оглядкой на эти образцы. Но точного копирования узлов и деталей не было. В итоге, бульдозер получился несколько уступающий своим именитым аналогам по производительности. Однако цена его производства и дальнейшего технического обслуживания была в разы меньшей.
По замыслу конструкторов, «Т-330» предстояло стать не только тяжёлым промышленным бульдозером, но и головным образцом, основой для нового семейства промышленных тракторных платформ, включающего в себя машины различного тягового класса с единой компоновкой; унифицированные по узлам и механизмам. Кроме основного применения на резании и перемещении грунта, «Т-330» призван был стать базой для создания ряда агрегатов-носителей навесного оборудования: кранового, экскаваторного, трубоукладочного.
Надо сказать, что этот мощный трактор привлёк к себе повышенное внимание со стороны средств массовой информации, общественных организаций и иностранных специалистов ещё задолго до своего массового распространения в стране. Причиной тому была новая, необычная конструкция модели, нетипичная для стандартных тракторов-бульдозеров
Среди специалистов (не только зарубежных, но и советских) она вызвала неоднозначную реакцию и настоящие споры.
При первом же взгляде на «Т-330» в глаза сразу бросалась необычная и даже его компоновка. Кабину механизатора, по воле конструкторов, вынесли далеко вперёд и установили практически вплотную к тыльной стороне отвала. Она, в буквальном смысле, нависала прямо над отвалом. Особенно это проявляется на бульдозерах ранних серий выпуска.
В процессе контрольной эксплуатации в городе Чербакуль Челябинской области выявили, что горная порода при разработке бульдозером, могла скапливаться на отвале, а затем и переваливаться через козырёк, попадая на фронтальную часть кабины. И если работа велась со скальными грунтами, то это могло привести к повреждению переднего стекла и самой кабины. Полностью обезопасить кабину, установив решётку из сваренных прутков, не вышло.
В итоге, впоследствии на серийных вариантах кабину сдвинули на метр назад, и установили перед нею бронированный капот с логотипом Чебоксарского завода промышленных тракторов. Но и после описанной доработки «Т-330» всё равно существенно отличался своим смелым внешним видом от стандартных моделей бульдозеров того времени.
Идея воплотить этот необычный вариант компоновки была обусловлена следующим фактом. Главным «орудием труда» тракторе-бульдозере является бульдозерный отвал, подвешенный фронтально. При стандартной компоновке за массивным капотом мощного и объёмного мотора видеть рабочий процесс во всех его подробностях у механизатора просто нет возможности.
Это отрицательно сказывается на его утомляемости и уменьшает эффективность работы в целом. А на некоторых мощных бульдозерах механизатору вообще приходилось в те времена работать стоя. Поэтому решение советских конструкторов вынести кабину вперёд оказалось по-настоящему смелым и оправданным. Оно позволило улучшить обзорность, а, следовательно, и показатели точности работы, её безопасности.
В современную эпоху «Т-330», уже под названием «ЧЕТРА-Т25», продолжают выпускать на Чебоксарском тракторном заводе, который входит в состав холдинга «Промтрактор». Однако на этом современном аналоге «Т-330» – бульдозере «ЧЕТРА Т25» используется дизельный двигатель «QSX15-C440», от компании «Cummins» (в ряде партий – ярославский «ЯМЗ-8501.10»), и насосные узлы фирмы «David Brown».
Технические характеристики
Моторная установка | |
| Завод-производитель | ОАО «ВгМЗ» г. Волгоград |
| Обозначение | 8ДВТ-330А |
| Описание мотора | Дизельный, на 8 цилиндров в V-образном блоке, 4 рабочих такта, с наддувом. Система охлаждения воздушная |
| Мощности при оборотах коленвала 1 700 в минуту, кВт | 250 |
| Цилиндровая группа | 2 ряда по 4 на сторону V-образного блока |
| Использование горючего, г/кВт. час | 230 |
| Литраж цилиндровой группы общий, л | 22,6 |
| Вес изделия, кг | 2 600 |
| Узлы гидравлической системы | |
| Насосные агрегаты | НШ-250, НШ-50У3-Л |
| Параметр производительности, дц3/мин | 430 на оборотах коленвала 1 700 в минуту |
| Срабатывание клапанов защиты при перекосе отвального устройства, отвальное устройство и рыхлитель, кг/кв. см | 160 |
| Цилиндры отвального устройства, шт. | 2 |
| Цилиндры рыхлителя, шт. | 2 |
| Цилиндры регулирования угла резания для рыхлительного устройства | 2 |
| Оборудование бульдозерное | |
| Отвал ножевой | Полусферического типа |
| Ширина ножевого отвала, м | 4,86 |
| Высота отвала, м | 1,82 |
| Призма срезанного грунта по объему при перемещении, м3 | 13 |
| Подъем отвала, мм | 1 530 |
| Погружение в грунт ножа отвала, мм | 650 |
| Угол смещения отвального устройства по сторонам, град. | 12 |
| Вес изделия, т | 7,030 |
Оборудование для рыхления | |
| Конструкция рыхлителя | Регулируемый угол рыхления, навес параллелограммного типа |
| Зубьев | 1 |
| Подъем рыхлителя, мм | 950 |
| Заглубление в грунт, мм | 1 380 |
| Изменение установок рыхления, град. | +14 |
| Приложение силы, кг при заглублении при извлечении | 15 300 56 400 |
| Вес изделия, т | 6,489 |
Общие параметры агрегата | |
| Размеры по габаритам (ДхШхВ), м | 9,33х4,762х4,23 |
| Скорость вперед/реверсивный, км/ч I режим КПП II режим КПП III режим КПП | 3,5/2,9 6,4/5,4 13,0/10,8 |
| Вес готового к работе трактора, т | 41,8 |
| Весовой параметр с отвальным устройством и рыхлителем, т | 54,8 |
| Усилие воздействия гусеничных лент на почву, кГс/см2 | 1,127 |
Правда и вымысел
Спустя много лет после окончания производства трактора, его история и описания обросли легендами. В основе этих легенд далеко не всегда лежат реальные факты. Разберемся по порядку:Т-100 – другое название модели С-100. И да и нет. Эти трактора близки по конструкции. В этом легко убедиться, сравнив технические характеристики С-100 и Т-100, описания, габариты и вес. Одинаковыми будут следующие параметры: — Тяговое усилие, которое составляет 6000 кг. — Число передач – пять вперёд и четыре назад. — База – 2270 мм. — Колея – 1880 мм. — Дорожный просвет – 391 мм. — Ёмкость топливного бака – 235 л. — Удельное давление на грунт – 0,47-0,48 килограмма на квадратный сантиметр. Но мотор КДМ-100, устанавливавшийся на ранней модели, оказался не слишком удачным. Для нового трактора выбран двигатель Д-108. Он мощнее – 108 л. с. против 100 л. с., и расходовал меньше топлива – 175 г/л. с. ч. против 208 г/л. с. ч. Запуск производился с помощью работающего на бензине пускового агрегата П-23. Близкий родственник танка. Есть мнение, что в конструкции гусеничного трактора Т-100 использованы технические решения, характерные для советских танков того периода. Это заблуждение. Строительство ЧТЗ велось с привлечением специалистов из США, а в качестве базовых образцов для создания первых моделей использовались зарекомендовавшие себя трактора компании Caterpillar. Для экономии времени копировались узлы и агрегаты. Это было непросто, поскольку в Америке использовалась дюймовая система, и пришлось спешно пересчитывать размеры деталей под принятую в СССР метрическую систему. Несмотря на возросшую мощность, массу и габариты, в конструкции трактора Т-100 применены технические решения предшественников – С-60 и С-80, в которых легко прослеживаются идеи Caterpillar. Образец надёжности. Таковой популярную модель Челябинского завода не назовёшь. Компоненты с ограниченным ресурсом и требуют бережного обращения. Другое дело – ремонтопригодность
Ей было уделено внимание при разработке конструкции. Большинство операций по ремонту и обслуживанию удаётся выполнить, не располагая высокоточным оборудованием и квалифицированным персоналом. Такой подход разработчиков создал Т-100М репутацию неубиваемой техники
Уступал моделям импортной техники. Для своего времени это весьма прогрессивная конструкция. По техническим характеристикам трактор Т-100М находился на уровне мировых стандартов. Спустя пять лет после начала производства модель получила на международной выставке золотую медаль. Недостаточно мощный. 108 л. с. полученные от мотора Д-108, рабочий объём которого составлял 15,5 литра, по современным меркам не выглядят впечатляюще. Для трактора важнее не мощность, а параметры крутящего момента, с этим было всё в порядке. У силового агрегата, обороты которого достигали 1070 об/мин, крутящий момент превышает 800 Н.м. Технические характеристики Т-100М соответствовали требованиям времени. Низкая комфортность. Подвеска трактора выполнена по полужёсткой схеме. Это значит, что рессоры только в передней части, а сзади рама крепилась к гусеничным тележкам через шарниры. Принудительная вентиляция рабочего места бульдозериста осуществлялась за счёт того, что двигатель забирал воздух из кабины. Отзывы трактористов говорят однозначно: подобная система становилась источником сильного шума. В этом отношении модель ощутимо уступала гусеничным тракторам ВТ
Такой подход разработчиков создал Т-100М репутацию неубиваемой техники. Уступал моделям импортной техники. Для своего времени это весьма прогрессивная конструкция. По техническим характеристикам трактор Т-100М находился на уровне мировых стандартов. Спустя пять лет после начала производства модель получила на международной выставке золотую медаль. Недостаточно мощный. 108 л. с. полученные от мотора Д-108, рабочий объём которого составлял 15,5 литра, по современным меркам не выглядят впечатляюще. Для трактора важнее не мощность, а параметры крутящего момента, с этим было всё в порядке. У силового агрегата, обороты которого достигали 1070 об/мин, крутящий момент превышает 800 Н.м. Технические характеристики Т-100М соответствовали требованиям времени. Низкая комфортность. Подвеска трактора выполнена по полужёсткой схеме. Это значит, что рессоры только в передней части, а сзади рама крепилась к гусеничным тележкам через шарниры. Принудительная вентиляция рабочего места бульдозериста осуществлялась за счёт того, что двигатель забирал воздух из кабины. Отзывы трактористов говорят однозначно: подобная система становилась источником сильного шума. В этом отношении модель ощутимо уступала гусеничным тракторам ВТ.
Область применения
Важно! Бульдозер у специалистов обозначается Т-330Р1-01. Агрегат используется для слоевого снятия грунтов I-IV категории плотности, выравнивания территории рабочей площадки.. Используется Т-330 на вскрыше пород в открытых горных разработках, в строительстве промышленных объектов, в дорожных работах
Используется Т-330 на вскрыше пород в открытых горных разработках, в строительстве промышленных объектов, в дорожных работах.
Назначение агрегата:
- снятие грунта с поверхности участка слоями и передвижение грунтовой массы, гравийного, щебеночного и другого материала по рабочей зоне;
- засыпка выемки, котлована, траншеи и т. п.;
- выравнивание поверхности рабочей площадки в соответствии с проектными отметками;
- возведение насыпных дамб, сооружение плотин, твердой основы под дорожное полотно и т. п.;
- складирование в штабели и смешивание нерудных строительных материалов;
- устройство котлованов под элементы фундаментов;
- очистка территории строительных площадок, раскорчевка кустарников и мелколесья;
- уборка снега, ликвидация последствий гололедных явлений.
Свойства системы управления
Схема гидрораспределителя трактора Т-330
Устройство T-330 имеет свои отличительные качества. Гидромеханическая передача бульдозера модульная. Она представляет собой металлический диск с зубьями, которые при движении входят в аналогичные пазы другого диска. Привод осуществляется раздельно. Передача идет на каждый борт.
Ресурс крутящегося момента передается на ведущие колеса и насосные агрегаты гидросистемы. Этому способствует гидротрансформатор, помогает регулятор согласования и движение карданного вала. Режим передачи вращательного эффекта меняется гидротрансформатором бесступенчато. Он соответствует величине нагрузки.
Коробка переключения передач у бульдозера одна. Раздваивающийся поток силы позволяет менять курс обращения основных колес. Это позволяет регулировать передвижение и повороты бульдозера на месте. Управление коробкой передач осуществляется дисковыми гидромуфтами.
Производительность трактора, его российских и зарубежных аналогов
Производительность машин с бульдозерным оборудованием зависит от 4-х параметров:
- Объема грунтовой массы в призме волочения, сдвигаемого отвальным устройством.
- Мощности энергоустановки бульдозера, обеспечивающей скорость движения и маневры машины.
- Длины рабочей полосы, определяющей время цикла и потери грунтовой массы из призмы перемещения.
- Свойств породы грунта участка.
В нашей статье вы можете прочитать о тракторе «Кировец» К-744р, узнать его стоимость и комплектность поставки.
Перейдя по этому адресу http://spez-tech.com/tehnika/stroitelnaya/ekskavatoryi-pogruzchiki/jcb/opisanie-raznovidnosti-osobennosti.html, вы найдете полезную информацию о погрузчике JCB.
Следующий обзор посвящен мини-трактору «Беларус» 132Н, его истории создания, основным техническим характеристикам.
Для конкретной машины объем переработанного грунта за единицу времени (производительность) формируется вторым и третьим параметром, в большей степени энергонасыщенностью машины. Параметры отвала также определяются мощностью двигателя.
Фото: модификация бульдозера Т-330 ГР1
Отдельные параметры российских и зарубежных машин
Изготовитель | Обозначение модели | Масса, т | Мощностной параметр, л. с. | Объем отвального устройства, м3 |
| Komatsu Limited | D575 | 114–152 | 1150 | 69 |
| Komatsu Limited | D475 (А‑5) | 108,4 | 860 | полусфера 27,4 сфера 34,4 |
| Caterpillar Inc. Company | D11 | 104–113 | 862 | 43,6 |
| Промтрактор | Т-330 | 58 | 405 | 13 |
| ЧТЗ | Т‑800 | 76–106 | 820 | 26,2 |
| Четра | Т40 | 69 | 590 | 21 |
Энергонасыщенность зарубежных бульдозеров выше, объемы призм волочения, формируемых отвалами, больше, чем у Т-330 и других российских машин.
Российские тракторостроители используют в машинах детали и агрегаты зарубежных компаний. На бульдозере «ЧЕТРА Т25» применены энергоустановка из США QSX15-C440 компании Cummins и насосные узлы фирмы David Brown.
В машинах, выпускаемых в России, использованы узлы трансмиссии от BOSCH-REXROTH и SAUER-DANFOSS, другое оборудование из-за рубежа. Как следствие, купить изделия можно, но по более высокой цене.
А в данном видео запечатлена работа бульдозера Т-330:
Устройство
Изначально на машине установлен 8-цилиндровый двигатель с воздушным охлаждением. V-образная схема расположения цилиндров повышает компактность и позволяет максимально эффективно использовать возможности дизеля.
Современные версии бульдозера (модернизированные) оснащены 12-цилиндровыми двигателями, выпускаемыми Ярославским моторным заводом. Основное преимущество таких усиленных версий – повышенная мощность, увеличивающая производительность.
Основные узлы трактора и их параметры следующие:
- Кабина – двухместная, оснащена принудительной вентиляцией и обогревом, а также кондиционером в современном исполнении. Двухслойное остекление кабины повышает ее термозащиту в любых температурных условиях и препятствует обмерзанию. Кабина имеет дополнительную амортизацию, эргономичные сиденья и продуманные элементы управления.
- Гидромеханическая трансмиссия – оснащена трехскоростной, полностью реверсивной коробкой передач, раздельно передающей крутящий момент на оба борта. По отдельности действует и тормозная система, которая совместно с реверсом обеспечивает маневренность бульдозера в стесненном пространстве (позволяет разворачиваться на месте).
- Гидротрансформатор, включающий рабочие колеса диаметром 480 мм, имеет высокий для подобного типа конструкций КПД – 0,906. Максимальный коэффициент трансформации не отличается от стандартного (не более трех).
- Ходовая система – полужесткая, состоящая из двух гусеничных тележек.
Для повышения плавности хода и сведения к минимуму динамических нагрузок используется торсионная подвеска катков. Смазка в узлах не меняется на протяжении всего срока эксплуатации.
Управление бульдозером – полностью дистанционное. Все узлы не имеют прямой механической связи с элементами управления. Значительная часть операций автоматизирована и выполняется вспомогательными гидравлическими приводами.
История модели
Поскольку создавался агрегат, как альтернатива импортной техники, разрабатывали его по аналогии с ней. Хотя конструкторы и отказались от точного копирования. Бульдозер получил меньшую мощность и производительность. Но себестоимость изготовления вместе с техническим обслуживанием стала гораздо ниже.
Т-330 явился основой нового направления промышленных платформ, которое объединило машины разной тяги при единой компоновке. Помимо основного направления, установка стала базой для создания многих носителей навесных приспособлений: крановых, трубоукладочных, экскаваторных.

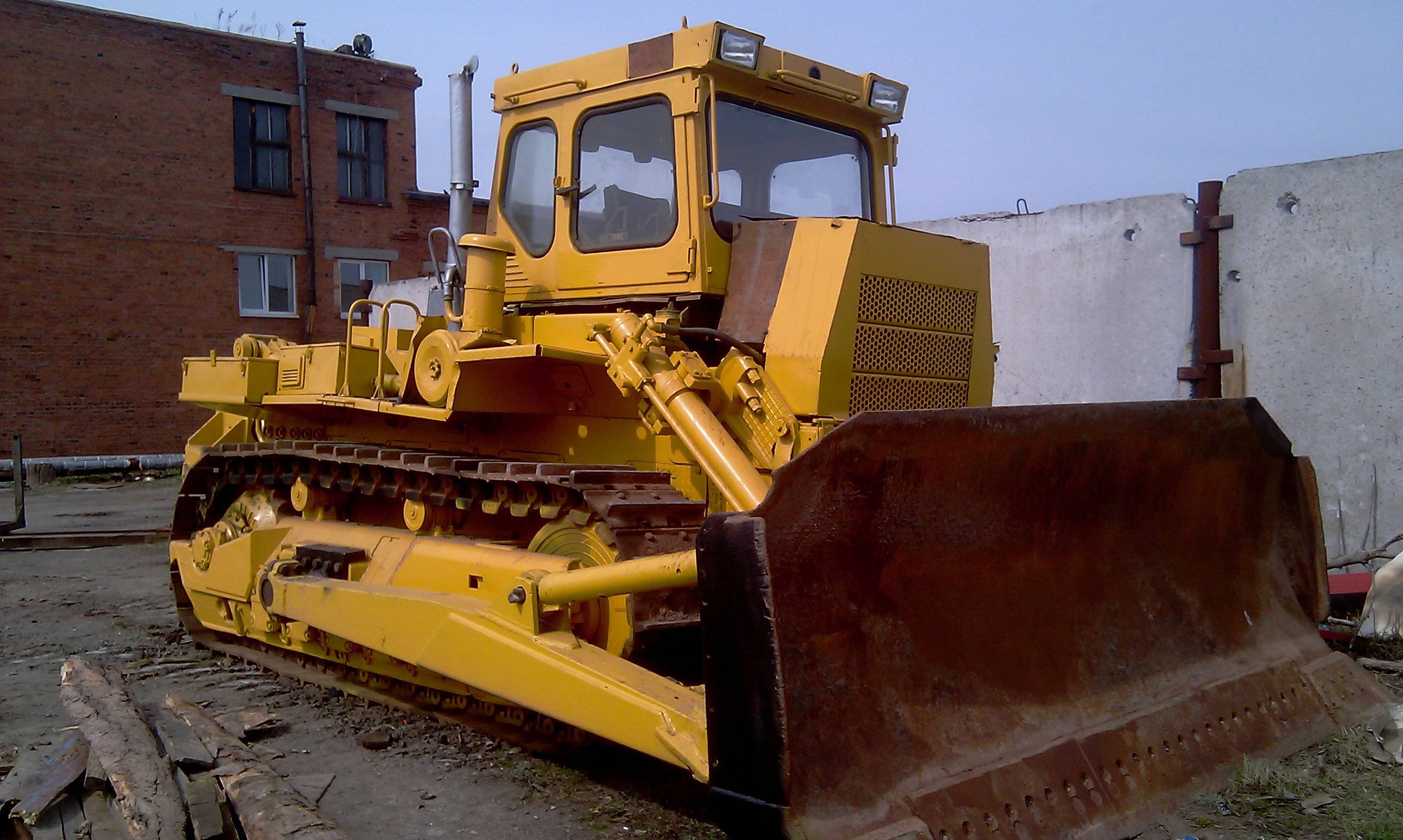

Бульдозер Т-330
Бульдозер Т-330 может использоваться в качестве альтернативы дорогостоящим зарубежным моделям. Он обладает не только повышенной мощностью и запасом надежности, но и меньшей стоимостью текущих ремонтных работ.
Основным недостатком конструкции является недостаточная живучесть моторов, начального ресурса которых едва хватало на 3 года. Капитальный ремонт не всегда восстанавливает исходную работоспособность, поэтому ряд образцов оснащен адаптированными двигателями сторонних производителей.
Модернизация трактора, проведенная на основе четырех десятилетий практики, была направлена на повышение живучести его узлов. Итогом является разработка более мощного двигателя с возможностью выбора жидкостного или воздушного охлаждения, который более работоспособен в жару или мороз.
Назначение
Предназначение Т-330 заключается в проведении строительных, ремонтных и мелиоративных работ в широком диапазоне температур (от -50?С до +50?С). Наиболее эффективным представляется привлечение бульдозера для реализации крупных проектов, позволяющих достичь оптимального соотношения выполненной работы к затратам на обслуживание.
Стандартное оснащение трактора включает разрыхлитель и передний поперечный отвал. Капот конструкции бронирован, имеет повышенную прочность и исключает деформацию при перемещении большой массы твердого каменистого грунта.
Переднее расположение кабины позволяет снизить нагрузку на оператора, открывая больший обзор при работе с передним отвалом. Чтобы снизить вероятность повреждения кабины грунтом, отходящим с передней части ковша, ее сдвинули немного назад (под защиту капота).
Увеличение практической эффективности гусеничного бульдозера для работы на мерзлой поверхности достигается за счет возможности отведения выхлопных газов под отвал. Это препятствует намерзанию конгломерата грунта, который снижает подвижность ковша и массу двигаемого материала.
Благодаря эффективно реализованной системе воздушного охлаждения, двигатели рассчитаны на холодный пуск при низких температурах. В жаркую погоду охлаждения достаточно для исключения перегрева, возникающего при интенсивной работе. Наиболее эффективны при высоких температурах воздуха модели, оснащенные жидкостным охлаждением.
В качестве конкретных примеров промышленного использования тракторов можно отметить:
- подготовку грунта под фундамент крупных зданий;
- участие в разрушении и демонтаже железобетонных покрытий;
- расчистка котлованов;
- ликвидация и предупреждение последствий стихийных бедствий (расчистка рвов, производство насыпей, удаление обломков строительного мусора).
