Вездеход Зырянин 111 для повышенной проходимости горной тундры и заболоченных лесов

Вездеход-амфибия

Главная особенность Шерпа — это то, что он способен передвигаться по воде. Скорость плавания его не слишком большая — всего 6 км/ч. Однако этого вполне хватит, чтобы преодолеть брод. Машина хорошо управляется в воде благодаря тому, что скорость вращения колёс слева и справа можно регулировать рычагами. Эта его особенность очень сильно поможет туристам, путешествующим по глухим местам.

Как известно, легче всего идти по рекам — там нет надобности продираться через лесные дебри, а маршрут движения сравнительно легко можно измерить и определить на карте, просто смотря на русло реки. Однако во время движения часто приходится сталкиваться с тем, что движение по берегу осуществить нельзя, или приходится пересекать реку до другого берега. Двигаться водным транспортом в таких местах комфортно только вниз по течению. Остаётся Шерп. С его помощью можно как идти по берегу реки, так и пересекать её без подготовки. И если даже вездеход понесло течением, у водителя всегда есть возможность скорректировать положение в воде и выбраться в нужную точку.

По болотам и льду

Конечно, больше всего рыбаков и охотников интересует возможность двигаться на вездеходе по заболоченным участкам. Можно с уверенностью сказать — он способен пройти там, где даже человек не пройдёт. Давление его на грунт можно ослабить, приспустив шины, и он легко пройдёт по колыхающейся трясине. То же самое он сделает и по тонкому льду — для его движения хватает толщины 4-5 см. Многие болота зимой не замерзают вообще из-за биологических процессов, и пройти там без Шерпа будет невозможно.

Этот вездеход способен не только плавать в проруби, но и выбираться из неё. Регулируя крутящий момент на колёсах, их накачку, скорость вращения, можно забраться и на тонкий лёд, не сломав его. Если же это не удаётся, можно просто доломать его до того участка, где он потолще, и выполнить задуманное. Настоящий мини-ледокол!

Автор статьи очень любит ездить зимой на щучью рыбалку. Происходит это на одном болоте. Летом там топкие берега, и очень трудно дойти до воды. Зато зимой оно замерзает, и можно неплохо половить щучек на балансир и жерлицы. На таком вездеходе рыбачить можно и зимой, и летом. Места там очень тихие, уединённые, и отдых — одно удовольствие. Счастливые обладатели такой машины могут себе это позволить в любое время года.

Тактико-Технические характеристики Вездеходов «РОСА-200»

Окт 19 • Характеристики • 5584 Просмотров • Комментарии к записи Тактико-Технические характеристики Вездеходов «РОСА-200» отключены

Тип машины и назначение	колёсная, двухосная, самоходная, для движения вне дорог общего пользования
Колёсная формула	4 х 4
Длина, мм	4370
Ширина, мм	2850
Высота, мм	2670
Тип двигателя	дизельный с турбонаддувом/бензин
Марка двигателя	Kubota (Япония)/ВАЗ 2108 (карбюратор), ВАЗ 2110 (инжектор)
Конструкционная (сухая) масса, кг	1100
Грузоподъёмность, кг	500
Грузоподъёмность буксируемого прицепа, кг	500
Варианты сцепки в процессе эксплуатации в зависимости от главного требуемого свойства машины – проходимость или скорость и количество перевозимых людей и грузов	— с прицепом (гибкая сцепка на шарнире); — жесткое соединение полурамы грузовой платформы и рамы энергосредства в шестиколесную машину 6х4
Варианты кабины: стандартная	2-х местная
Варианты кабины: удлиненная	4-х местная
Колёса:
Колесный диск	на спицах с ободом из двух колец с поперечными ложементами
Шины	бескордовая шина-оболочка 1600х650 с удерживающим бандажём или без него
Давление, кПа	8-12
Опорная проходимость:
площадь пятна контакта одного колеса, м2	0,25 – 0,35
удельное давление на опорную поверхность, г/см2	80 — 150
Профильная проходимость:
дорожный просвет, мм	550
база, мм	2725
радиус продольной проходимости, мм	740
колея, мм	2210
передний и задний свесы	отсутствуют
Плавность хода	высокочастотные колебания от контакта с опорной поверхностью в диапазоне рабочих скоростей отсутствуют
Преодоление водных преград:
по открытой воде	сохраняется безопасная устойчивость на плаву за счет водоизмещения колес
по руслам замерзших рек	сохраняется безопасная устойчивость при съезде со льда в открытую воду
Наибольший угол преодолеваемого подъема	30
Наибольший угол поперечной устойчивости	25
Коробка переключения передач	механическая
Число передач: переднего хода	5
Число передач: заднего хода	1
Скорости движения расчётные при номинальной частоте вращения коленчатого вала двигателя, км/ч
наименьшая устойчивая	3
наибольшая устойчивая	45
Расход дизтоплива в смешанном цикле движения, л/час, не более	7
Ёмкость основного топливного бака, л	37
Дополнительные опции	лебёдка, навигация, кондиционер, источник ~220В, дополнительный топливный бак
Характер местности для эксплуатации:
открытая пересеченная местность;
болота с редколесьем;
открытая вода с редкой водной растительностью;
открытая вода с ледовыми закраинами;
лесные массивы с заброшенными дорогами и просеками, заросшими мелким кустарником;
русла замерзших рек с открытыми промоинами;
местность с уязвимым растительным покровом, например, тундра или поля с культурными растениями.
Характер опорной поверхности для эксплуатации:
почвогрунт с высоким содержанием влаги, включая глинистые почвы и черноземы;
камни под колесом размером до 0,5м;
рыхлый и таящий снег;
ледовые торосы;
щебень;
обломки сучьев на поваленных деревьях;
стерневые фоны кукурузы и подсолнечника после уборки;
свежевспаханные поля (недискованные).
Преодоление водных преград:
По открытой воде сохраняется безопасная устойчивость на плаву за счет водоизмещения колес
По руслам замерзших рек сохраняется безопасная устойчивость при съезде со льда в открытую воду

« Cadillac Escalade — платиновый вездеход Тактико-Технические характеристики Вездеходов С-ГПИ-17 »

Технические характеристики в цифрах

• Габаритные размеры: длина – 5,72 м (6,28 м у «Ирбиса»), ширина – 2,55 м, высота – от 2 м до 2,89 м ( в зависимости от модификации).
• Масса – 4,8 тонны.
• База (расстояние между центрами крайних катков) – З6ОО мм.
• Ширина колеи (расстояние между серединами гусениц) – 2,18 м.
• Дорожный просвет наименьший, с полной нагрузкой – 4ОО мм.
• Высота до оси ведущего колеса – 64О мм.
• Высота до буксирного приспособления – 64О мм.
• Погрузочная высота кузова (без нагрузки) – от 0,92 м до 1,2 м (в зависимости от модификации).
• Радиус поворота – 2,2 м.
• Преодолеваемый угол подъёма – З5 градусов.
• Угол крена бокового – 25 градусов.
• Грузоподъёмность – 1,2 тонны.
• Предельно допустимая масса прицепа на буксировке – 2 тонны.
• Наибольшая скорость – 6О км/ч; при движении на воде – 6 км/ч.
• Ёмкость топливных баков – З7О литров дизтоплива.
• Эксплуатационный расход дизтоплива – от 45-ти до 100 литров на 100 км пути (в зависимости от условий эксплуатации).
• Удельное давление на грунт – О,214 кг/кв.см.

Колеса

Для начала, следует определить размеры покрышек. Многие берут шины от ЗИЛ-131 или от Оки, у которых снимается верх проволочного корда. Один из винтов перекусывается через прорезанное окошко, проволока убирается по всему периметру. Затем боковина от корда до протектора прорезается на расстоянии около 8 см. Клык подрывают и ножом подрезают края.

Производится это по часовой стрелке, после чего формируется уже протектор. На камере помещается рисунок, чаще всего выбирается елочка, но можно и отойти от этого правила. Рисунок нарезается ножом, угол составляет трапецию.

После чего потребуется усидчивость, т. к. процесс обдирки достаточно долгий. Спешить не стоит, чтобы не загубить весь труд, сделав работу непригодной для использования.

Самодельные болотоходы могут быть не хуже промышленных, если правильно учесть все нюансы. При выборе протектора нужно учесть, что он должен самоочищаться, это актуально при передвижении по заболоченным местностям.

На торфяниках не стоит выбирать чересчур глубокий рельеф, во избежание прорыва поверхностности и потери сцепления. Редкий рисунок подбирается для передвижения по песку и снегу. Диски же, как правило, стандартные. Но многие предпочитают закрепить дополнительные «тазики» на ремни или транспортную ленту.

Как сделать вездеход на гусеницах самостоятельно

При желании вездеход на гусеницах можно попробовать собрать самостоятельно. Для этого нужно найти или составить чертеж будущей конструкции и собрать комплектующие для автомобильного средства.

Примерный список необходимых деталей следующий:

• кузов (можно сделать самостоятельно из металла или взять за основу любой от машин ВАЗ);
• листовой металл;
• двигатель и ходовая часть (коробка передач, мосты, руль или рычаги и т.д.);
• тормоза (колодки или дисковые);
• сиденья (можно автокресла или свой вариант);
• колеса размером R13-R16;
• ступицы;
• гусеницы.

Это минимальный набор, который поможет собрать бюджетный самодельный вездеход.

Армейская модификация

Бронированный гусеничный вездеход (толщина брони – 6 мм) ГАЗ-71 авиадесантируемый, подвижный, высокоманевренный, обладающий минимальными габаритами, как нельзя лучше подходит для эксплуатации в военных условиях. Транспортер обладает только одним относительным недостатком: у него быстро изнашиваются гусеницы, при этом отдельные траки приходится менять. В остальном машина считается технически совершенной, запчасти ГАЗ-71 требуются не часто.

В кабине оборудованы два места – для механика-водителя и офицера, сопровождающего транспортное средство. В кузове могут разместиться 10 человек личного состава.

Корпус транспортёра не бронирован снизу и достаточно уязвим, но машина создавалась не для наступательных боевых действий, а только как надежный перевозчик грузов в условиях бездорожья.

Модификации Шерпа

Самоходная машина выпускается в нескольких модификациях:

1. Sherp Pro — имеет легкий алюминиевый кузов, окрашенный в цвет хаки или черно-оранжевый, с люком на крыше. Модель имеет улучшенную вентиляцию двигателя и оцинкованную раму.
2. Sherp Pickup — эта версия имеет конструкцию кузова типа «Пикап».
3. Sherp Max — версия выпускается только по спецзаказу. Имеет увеличенный на 20 см кузов и 6-ступенчатую механическую коробку передач.

Производитель рекомендует покупать 2 распространенные версии машины.

Стандартная сборка

В стандартную версию модели входят:

• тканевый тент;
• 3 аккумуляторные батареи;
• галогенная оптика;
• ящики-рундуки;
• утепленный и изолированный от шума моторный отсек.

В стандартной комплектации кузов имеет качественное полимерное покрытие.

Кунг

За доплату комплектация может быть дополнена жестким кунгом, который защищает мягкий салон и обеспечивает хорошую теплоизоляцию.

История разработки

Идея создания снегоболотохода принадлежит коллективу специалистов, которые занимались доставкой грузов в самые отдаленные районы страны, в т. ч. труднодоступные места горной тундры и заболоченные равнины девственных лесов Республики Коми.

Работники автотранспортной компании, которые использовали отечественные колесные и гусеничные вездеходы различных марок и моделей для перевозки людей и грузов, смогли на собственном опыте убедиться в их невысокой степени надежности и низких характеристиках проходимости. Кроме этого они собрали большой список поломок, которым часто подвержены такие виды автотранспортных средств.

На основе сделанных выводов и длительных расчетов они смогли четко определиться с тем, какой тип внедорожника необходим для работы в условиях Крайнего Севера.

В период с 2010 по 2011 гг. компания разработала 2 опытные модели вездехода XPEN, получившие соответствующие сертификаты качества. На протяжении нескольких лет снегоболотоход регулярно модернизировался и совершенствовался, улучшая свои технические характеристики. В январе 2017 г. ООО «Рент» выпустила новый болотоход Зырянин в различной комплектации.

Рынок: аналоги и конкуренты

Изначально вездеход задумывался как очень надёжная, выносливая и не самая дорогая модель, доступная не только для элиты. Можно сказать, что конструктору это удалось. Шерп легко перевозится без применения спецсредств к месту эксплуатации, большинство других вездеходов придётся буксировать на тяжёлом прицепе при помощи грузовика или трактора. Это удобно и уже по карману городскому жителю. Правда, цена самого вездехода выглядит несколько завышенной, если оценить стоимость его компоновки.

Можно назвать ряд других вездеходов, которые гораздо и сложнее в изготовлении, и дороже по себестоимости, однако стоят на рынке они дешевле, чем Шерп. Например, «Лесник», «Хунта», «Хаски». Все они имеют главное отличие от Шерпа — они управляются при помощи стандартного автомобильного руля. Такая система, конечно, привычнее обычному водителю, чем тракторное управление. Однако она имеет много недостатков — более сложна в изготовлении, больше радиус разворота, меньше возможностей у водителя при прохождении трудных участков.

Надо признать, что во время движения по голому асфальту у таких машин будет несколько меньше износ протекторов. Да и максималка у той же «Хунты» получше — до 70. Однако платить за это приходится худшей проходимостью. Всё-таки, когда человек приобретает вездеход-амфибию, он, скорее, хочет ездить везде, чем просто быстро ездить. Для этого есть автомобиль. На сегодняшний день Шерп не имеет серьёзных конкурентов в своём классе, производится в России и Украине, а также продаётся за рубеж в Канаду. Высокую его цену можно считать не платой за изготовление вездехода, а платой за оригинальную идею и концепцию, позволившие ему делать то, что он может.

Гусеничный вездеход своими руками: чертежи, фото, видео

Самодельный гусеничный вездеход: чертежи, фото пошагового изготовления, а также видео испытаний вездехода на суше и воде.

Вездеход — незаменимый помощник в условиях бездорожья, с его помощью можно съездить в самую глушь леса на охоту, рыбалку, притянуть из лесу прицеп дров или вытянуть из грязи застрявший авто.

В этой статье мы рассмотрим, как сделать вездеход на гусеничном ходу своими руками.

Для начала ознакомимся с краткими техническими характеристиками вездехода:

• Длина вездехода — 2.9 м.
• Ширина – 1,5 м.
• Двигатель ВАЗ 2108.
• Коробка передач ВАЗ 2108.
• Задний мост от жигулей классики.
• Траки – металлический швеллер 40 х 40 мм.
• Максимальная скорость – 27 км/ч.

Чертежи гусеничного вездехода.

Далее представлены фото пошагового изготовления гусеничного вездехода.

Для сборки был закуплен листовой металл, профильная труба, швеллер и конвейерная лента (толщина 13 мм) для гусениц.

Первым делом был сделан остов.

Сборка каркаса лодки для вездехода.

Из колёсных дисков изготовлены ведущие звёздочки для гусениц вездехода.

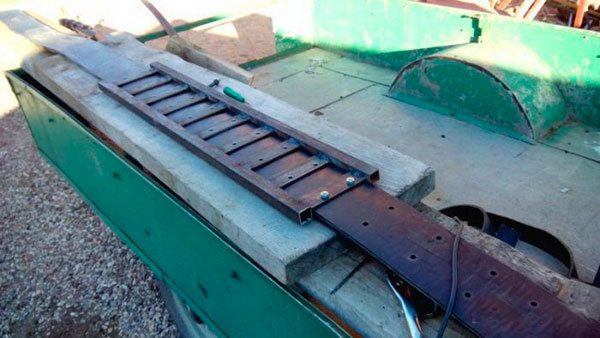

Сделано приспособление для сверления отверстий в конвеерной ленте.

Изготовление гусениц.

В итоге металлические профиля начали гнуться и их пришлось усиливать.

Установлен двигатель на вездеход.

Карданный вал был взят с ВАЗ 2106.

Первые испытания.

Кузов загрунтован.

Вездеход покрашен.

Установлен кенгурятник, лобовое стекло взято с заднего стекла Оки, поставлен дворник.

Сделаны дуги для тента.

Вездеход уверено тянет гружённый прицеп.

Несколько видео где автор показывает возможности своего вездехода.

Видео: плавание гусеничного вездехода.

Видео: прогон вездехода на полном ходу. Автор самоделки — Михаил (посёлок Вышней Волочок Тверская область).

Технические характеристики

Вездеход Зырянин 111 может комплектоваться 2 типами двигателей. Это бензиновый силовой агрегат отечественного производства компании ВАЗ и дизельный двигатель марки Toyota.

Обзор снегоболотохода с бензиновым двигателем ВАЗ-21083:

• вес машины без горючего — 2350 кг;
• грузоподъемность — 800 кг;
• количество мест — 8;
• размер шин — 1600х700х635;
• объем бензобаков — 2 бака по 100 л;
• рабочий объем двигателя — 1500 см3;
• крутящий момент — 5600 об/мин;
• мощность двигателя — 73 л. с.;
• система поступления топлива — карбюратор;
• число цилиндров в ДВС — 4;
• число клапанов — 2;
• расход горючего — 7,8 л/ч;
• колея — 1,8 м;
• трансмиссия — 5МКПП или 5АКПП;
• раздаточная коробка — автомобиля ГАЗ-66 (двухступенчатая с пониженной системой передач).

Обзор снегоболотохода с дизельным двигателем Toyota 2C:

• вес машины без горючего — 2450 кг;
• грузоподъемность — 800 кг;
• количество мест — 8;
• размер шин — 1600х700х635;
• объем бензобаков — 2 бака по 100 л;
• рабочий объем двигателя — 1974 см3;
• крутящий момент — 5600 об/мин;
• мощность двигателя — 73 л.с.;
• система поступления топлива — ТНВД;
• число цилиндров в ДВС — 4;
• число клапанов — 2;
• расход горючего — 4,4 л/ч;
• колея — 1,8 м;
• трансмиссия — 5МКПП или 5АКПП;
• раздаточная коробка — автомобиля ГАЗ-66 (двухступенчатая с пониженной системой передач).

Все вездеходы Зырянин отвечают требованиям Евро 2, являясь экологически безопасными автотранспортными средствами, не загрязняющими окружающую среду.

https://youtube.com/watch?v=Ra1HV-pYhbg

При необходимости вездеход может дополнительно комплектоваться лебедкой, фарой-искателем, дополнительным колесом 1600х700х635, бензобаком на 105 л, солнцезащитными козырьками, резиновыми ковриками, рацией и ремнями безопасности. На крыше автомобиля могут быть установлены ограждения и поручни, а также врезан охотничий люк с возможностью открытия на 180˚.

Салон и двигатель вездехода может оснащаться автономной системой отопления (Планар и Бинар). При необходимости в пассажирском салоне могут быть установлены сдвижные окна и трансфер под несколько спальных мест. Для транспортировки прицепа автомобиль может оснащаться фаркопом. В такой комплектации вездеход можно использовать не только для перевозки людей и транспортировки груза, но и для охоты или рыбалки в отдаленных местах заболоченной или гористой тундры.

Кабина «Бобра»

В пассажирской версии снегоболотоход данной модели вмещает шесть человек. Водителю и пассажирам обеспечен достойный уровень комфорта – удобные сиденья «легкового уровня», немало свободного пространства, эргономично расположенные элементы управления. Кондиционер – это дополнительная опция, а вот автономный обогреватель салона вездехода имеется уже в базовой комплектации. Это жизненно важный момент в суровых климатических условиях, для которых, прежде всего, и предназначен «Бобр».

Отделка и органы управления кабине вездехода очень похожи на его «легкового собрата» – «Соболя». Непривычно смотрится лишь отсутствие рулевого колеса. Его функции на гусеничном транспортёре, как это и полагается, исполняют рычаги, размещённые по бокам от водительского кресла. С правой стороны от сиденья водителя расположен рычаг управления демультипликатором и коробкой отбора мощности.

Производители предположили, что вездеход ГАЗ-3409 «Бобр» будет иметь спрос не только у геологов, МЧСников и т.д., но и у состоятельных охотников и рыболовов. Именно для них и был создан ВИП-вариант этого снегоболотохода, внутренняя отделка салона которого находится на уровне премиум-автомобилей представительского класса.

«Люксовый» «Бобр» отличается отделанным кожей и алькантарой салоном; пневмоподушками сидений; дополнительной шумо- и виброизоляцией кабины; электрическими стеклоподъёмниками и центральным замком; электрорегулировкой и электрообогревом зеркал заднего вида; приборами нового поколения; потолочной подушка безопасности для водителя; зональной системой освещения салона; системой Engine Start-Stop; интеллектуальным блоком управления воздушными заглушками; мультимедийным комплексом с сенсорным управлением и навигацией. Но уже и стоит ГАЗ-3409 «Бобр» в таком исполнении не меньше, чем Mercedes S-класса или Toyota Land Cruiser.

Максимальные технические характеристики самодельного вездехода

Для выполнения специальных задач мини-вездеходы должны обладать достаточными техническими возможностями. К ним относят:

1. Мощность двигателя — до 200 л.с. Такой показатель имеет марка Ник. На большинстве самодельных вариантов используют двигатель Лифан мощностью 18-20 л.с. Для моделей на основе мотоциклов показатель составляет 7-8 л.с.
2. Объем двигателя на Tinger Scout — до 1100 куб. см. На вездеходе Патруль Трак — 708 куб. см, а бак вмещает 38 л топлива. На большинстве моделей — до 250 куб. см.
3. Грузоподъемность выше у гусеничных машин. Так, Дозор может поднять 600 кг груза, вес 6 человек вместе с водителем и брать на буксир до 2 т. Для колесных вариантов высоким показателем является 300 кг.
4. Максимальную скорость до 60 км/час, которая доступна вездеходу Патруль Трак. По сугробам он может передвигаться со скоростью 30 км/час. Хотя для гусеничных вариантов средний показатель скорости — 20 км/час.

Автовладельцы выбирают модели по большому спектру характеристик, таких как количество передач, ход подвески, клиренс и т.д. В зависимости от задач, которые будет выполнять транспортное средство, покупатель выбирает его технические показатели.

ГАЗ-34039 «Ирбис»

Дальнейшим шагом в эволюции снегоболотохода стала модель ГАЗ-34039 «Ирбис», впервые представленная в Нижнем Тагиле на Шестой Международной выставке технических средств обороны и защиты «Оборона и защита-2О1О», а массовый выпуск начался с 2О11 года. Эти спецмашины используются в геологоразведывательных экспедициях, на строительстве и обслуживании нефтегазопроводов, линий электропередач и связи, ж/д путей в суровых природно-климатических условиях Крайнего Севера, Сибири и Дальнего Востока.

Для производства «Ирбиса» используется классическая вездеходная платформа модели ГАЗ-34039. Однако на ней устанавливается совершенно другая надстройка – рубка пластиковая рубка от экраноплана, разработанная фирмой «Буран-Стайлинг». Эта новая модель отличается улучшенной эргономичностью водительского сиденья, расширенным обзором, более современной приборной панелью и дополнительным обогревателем в салоне.

Важное изменение – иная компоновка силовой установки, при которой двигатель является закапотированным вовнутрь салона. Это в значительной степени облегчает его обслуживание, особенно в условиях зимних морозов

«Ирбис» также предполагает разнообразные варианты исполнения: пожарную, буровую установки, грузо-пассажирский вариант, жилой модуль и так далеее

«Ирбис» также предполагает разнообразные варианты исполнения: пожарную, буровую установки, грузо-пассажирский вариант, жилой модуль и так далеее.

В отличие от советских вариантов данного снегоболотохода, «Ирбис» отличается такими важными особенностями, как объёмный монокузов и максимально комфортабельный, для данного вида спецтехники, пассажирский салон. Термо- и шумоизоляция салона вездехода «Ирбис» выполнена с применением современных материалов.

На снегоболотоходе установлен отбойный бампер коробчатого сечения (в лобовой части снегоболотохода); выполнена защита лобовых стёкол. Кузов вездехода окрашивается в нестандартные цвета, теплостойкой краской.

В дополнительное оснащение снегоболотохода ГАЗ-34039 «Ирбис» входят: электрическая лебёдка с усилием не менее 6,8 тонн; ремни безопасности для всех пассажиров; 2 огнетушителя типа 0У-2; по два ящика для инструментов и оборудования по бортам снегоболотохода; по две полки внутри снегоболотохода; набор шанцевого инструмента: ручная бензопила; топор-мотыги, лопаты, аппараты зажигательные, лесные ранцевые огнетушители, опрыскиватели-воздуходувки, газодымозащитные комплекты, наборы средств для оказания первой медицинской помощи; туристические палатки и спальные мешки.

Также в списке опций – кондиционер Dometric B2600-1, с установкой на крыше; выносной дизель генератор; проблесковый маячок; спальные места; стол; два шкафа для одежды; багажные полки и отсеки; переговорное устройство между водительской кабиной и пассажирским модулем; холодильник объёмом 50 л; микроволновка; комбинированное внутреннее освещение, с потолочными плафонами и светильниками-бра; розетки на 24В и 220В; микроволновка; преобразователь напряжения 24-220В; телематический модуль системы ГЛОНАСС.

В борт грузовой платформы вмонтирована лестница, для обеспечения самостоятельной посадки (высадки) пассажиров; на крыше размещается дополнительный багажник. Осветительный комплекс ОК-1 обладает мощностью светового потока не менее 1000 Вт. Имеются аварийный газоанализатор в кабине и веткоотсекатели лобового стекла;
