Как делается гидравлика на мотоблок своими руками: установка НШ-10 и НШ-16

☛ Дизайн и отделка квартир ? | Автор топика: Adara

От какой техники взять гидронасос на минитрактор

Юрий (Bogusia) НШ-10 к примеру, самый распространенный шестеренчатый насос, стоит на тракторах Беларусь, на экскаваторах

Анатолий (Yoshie) У меня гдето валяется топливный насос низкого давления от какогото дизеля.

Тоже можно как гидронасос использовать.

Анатолий (Yoshie) В системе низкого давления дизеля порядка 6 атмосфер. Но это при регулирующем клапане. А без него он надавит значительно больше.

Владимир (Amadee) возьмите от рулевого

Егор (Gurshan) гидронасос НШ-10 от т-25. ОТ т-16 (шассик)

Егор (Gurshan) гидрораспределитель от этих тракторов

Анатолий (Yoshie) Чем отличаются гидронасос от гидромотора? Можно ли гидронасос использовать как гидромотор если подключить в обратную сторону?

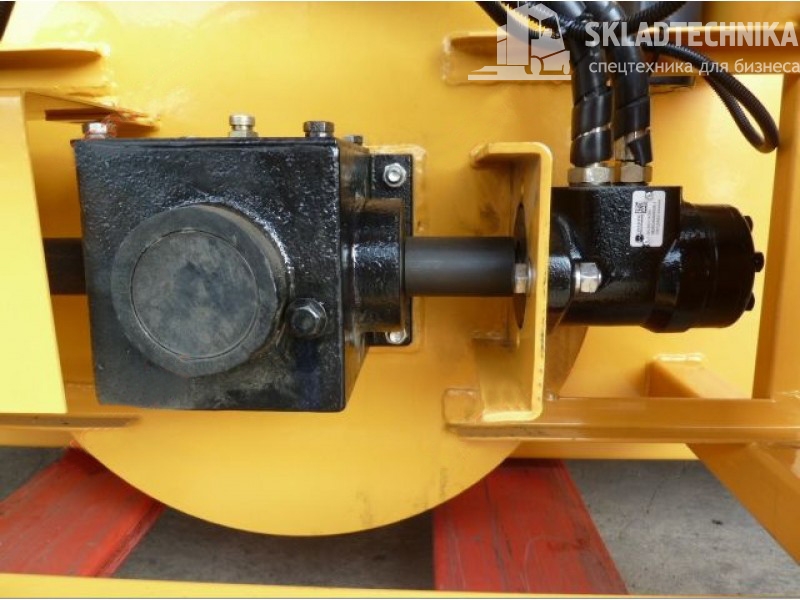

Егор (Gurshan) гидронасос и гидромотор- совершенно разное предназначение и их устройство и они не взаимозаменяемы.Насос используется для создания давления масла в системе. а гидромотор для вращения в правую или в левую сторону. Где есть гидронасосы -я писал. А ГИДРОМОТОРЫ малой мощности в России устанавливаются на рулевом управлении трактора Т-16 (шассик). Гидромоторы от МТЗ и другой такой техники слишком много требуют усилий на гидронасос. порядка до 10лошад.сил. но такие насосы и гидромоторы более надежные.доступные и менее капризные (НШ—32) по сравнению с НШ-10 (на подъем груза 700кг. вместе с кузовом- до1000кг)

Дмитрий (Adara) Егор ты ошибаешся кокраз на тракторах мтз и т16 стоят гидронасосы и нш10 для минитрактора за глаза у т16 рулевое без гидравлики и еще на разбрасывателях минеральных удобрений нш применяют как гидроматоры

Егор (Gurshan) сПЕЦИАЛЬНО ВЗЯЛ =Руководство по устройству и эксплуатации= шасси Т-16 М. Читаю — масляный насос марки НШ-10 Д. распределитель-Р-75-В2А -001. Шасси т-16м управляется ГИДРОМОТОРОМ и двумя гидроцилиндрами. Главный масляный насос НА мтз- НШ-32. а на гидроусилителе руля НШ-10.

Дмитрий (Adara) насчет мтз я согласен а вот т16 я сам на нем работал но это было давно руль груженого было не повернуть может быть современные и комплектуют сейчас гидрачем

Егор (Gurshan) т-16 М. =М= модернизированный с гидроусилителем от НШ-10 Д в управлении как МЕРСЕДЕС без всякого усилия. есть неудобство в пахоте. плохо держит борозду. в последующей обработке пропашных- отлично. имеет высокую подвеску. большой набор скоростей. больше 20 единиц навесного оборудования

Дмитрий (Adara) раньше у него сцепка вообще была жесткая без гедравлики на нее ничего нельзя было навесить только прицепить да и распределитель 2 секционный сильно не размахнешся тем более 1 секция идет на кузов

Егор (Gurshan) А гидравлика на САМОДЕЛЬНУЮ навеску не от НШ-10. а от НШ-32 который приводиться карданом через блок шестерен (для увеличения количество оборотов масляного насоса и этим увеличить мощность на навеску и на гидромоторы на навесном оборудовании)

Егор (Gurshan) гидрораспределитель используется на 8-10 положений от мусоровоза или от ланипулятора для самопогрузки леса

Егор (Gurshan) читай =МАНИПУЛЯТОРА=

Tags: Как сделать простейшую гидравлику на самодельный трактор

Профилактика

Для обеспечения эффективной работы гидравлической системы трактора необходимо соблюдать правила эксплуатации и своевременного обслуживания.

В ходе работы с техникой, оснащенной гидравликой, следует регулярно проверять ее узлы на предмет неисправностей. Возникновение поломки малого масштаба неизбежно ведет к выходу из строя остальных частей системы. При обнаружении таковой немедленно необходимо применить все доступные средства для ее устранения:

не допускать превышение положенной нагрузки на гидравлический насос, гидроцилиндры, масляные шланги и другие узлы;
избегать показателей чрезмерно высокого давления, при необходимости своевременно сбрасывать его или подобрать подходящий регулировочный клапан;
для поддержания стабильной работы гидравлического механизма важно своевременно менять/доливать жидкость в систему: недостаточное ее количество приведет к снижению эффективности работы и быстрому выходу агрегата из строя;
все работы по обслуживанию и ремонту системы производить при выключенном двигателе трактора (на «холодную») после сброса давления.

Таблица распространенных неисправностей гидравлических систем и способы их устранения:

Неисправности и их причины

Способ устранения

Неисправность: низкая подъемно-толкающая сила гидроцилиндров или ее полное отсутствие.

Причина: упал уровень масла в системе.

Использовано масло с неподходящими характеристиками.

Заменить масло на подходящее.

Загрязнен фильтр масла или гидроцилиндра.

Заменить или промыть фильтрующий элемент.

Наличие воздуха в системе.

Продуть систему – удалить воздух, выявить точку его проникновения и устранить.

Наличие утечки жидкости через изношенные сальники.

Заменить сальники на новые.

Нарушена работа клапана сброса, давления – происходит заклинивание в открытом положении.

Промыть/продуть клапан. При необходимости заменить.

Неисправность в клапанах гидрораспределителя.

Заменить клапаны или их детали, при необходимости заменить блок полностью.

Утечки в стыковочных узлах системы.

Проверить на наличие утечек, найденные устранить путем обжатия, затяжки, установки хомутов, замены.

Неисправность поршня или сальников гидроцилиндров.

Проверить гидроцилиндр на предмет утечки давления. Заменить сальники, поршень. При необходимости поменять узел в целом.

Источник статьи: http://metallsibir24.ru/stanki-i-instrumenty/gidravlika-na-minitraktor.html

Свежие записи
- Где находится датчик давления масла ЯМЗ 7511?
- Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
- Приора: последствия поломки датчика коленвала
- Что произойдет, если отключить датчик массового расхода воздуха?
- Что произойдет, если не заменить датчик кислорода?
- Правообладателям
- Политика конфиденциальности
Авто мастер на все руки 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Как сделать?

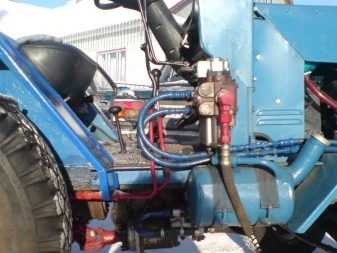

Работа по созданию собственной гидравлической системы для мини-трактора начинается с проектирования будущей конструкции и проведения расчетов, направленных на оптимизацию соотношения затраченных ресурсов и коэффициента полезного действия. Мощность трактора должна соответствовать его целевому назначению, а технические характеристики узлов системы гидравлики пропорциональны нагрузкам, применяемым к ним.

Недостаточная мощность масляного насоса или низкий коэффициент допустимой нагрузки на гидроцилиндры может привести к быстрому выходу из строя всей системы или отдельных узлов. Завышенный же уровень данных показателей увеличит расход топлива и других ресурсов, создаст дисбаланс системы. Для компенсации разницы технических характеристик и выравнивания баланса устанавливаются дополнительные наименования: второй насос, гидроцилиндр и другие.

На чертеже необходимо отразить конструкцию несущей рамы, которая будет включать в себя место под насос, распределитель, поршни и другие дополнительные элементы, а также схему подключения гидроцепи. При этом ее конфигурация должна быть оптимизирована таким образом, чтобы расстояние от выходного вала двигателя до ближайшей точки передачи усилия гидросистемы было минимальным.

Насос устанавливается как можно ближе к ведущему валу. Бачок с рабочим маслом располагается над ним, что обуславливает свободную подачу жидкости на лопасти насоса и уменьшает коэффициент утечки полезной механической энергии. Между резервуаром с жидкостью и насосом устанавливается фильтр. Его наличие продляет бесперебойную работу всей системы.

Посредством укрепленных рукавов насос подсоединяется к гидрораспределителю, который оснащен элементами управления. Их может быть несколько в зависимости от функциональных возможностей гидравлики. Так как для поддержания давления в системе масло должно непрерывно циркулировать по ней, распределитель регулирует направление его движения и подачу на цилиндры, а также отсекает поток в момент холостой работы. Органами управления распределителя являются специальные рычаги, поставляемые производителем вместе с ним.

После монтирования распределителя производится установка гидроцилиндров на рабочую часть рамы. Эти элементы могут быть представлены специальными поршневыми блоками, предназначенными для использования в гидравлической системе. В иных же случаях их можно изготовить самостоятельно из автомобильных амортизаторов масляного типа.

Навесное оборудование инсталлируется на трактор в связке с гидроцилиндрами – подвижными частями системы, передающими механическое усилие на него. Конструкция крепежных механизмов определяется типом оборудования, его фактической конфигурацией и характером целевых работ, выполняемых с его помощью.

Собранная система гидравлики должна быть оснащена техническими узлами и средствами изоляции, требующими обязательной их установки. Среди них можно отметить:

сливной узел в гидроемкости;
клапан сброса давления в бачке;
датчик давления;
клапан запорного устройства;
слив из насоса и гидрораспределителя;
фильтрующие элементы тонкой очистки на входе в гидроцилиндры;
уплотнительные кольца, шайбы, прокладки, гайки, хомуты.

Перед началом работы выполняется настройка всей системы.

Рабочая схема гидравлического оборудования для мини-трактора приведена на схеме:

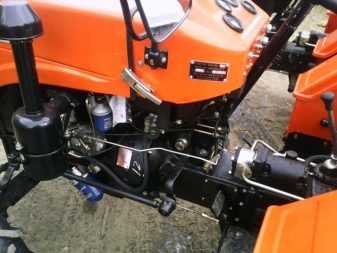

Гидравлика для минитрактора – это незаменимый элемент сельхозмашины, основная функция которого заключается в обеспечении возможности агрегата работать с разными видами навесного оборудования. Практически каждый современный минитрактор оснащен гидравлической системой, однако на рынке еще встречаются модели, в комплектации которых она отсутствует. В таком случае можно собрать гидросистему своими руками. Самодельная гидравлика существенно расширит функционал минитрактора, и позволит использовать его не только в поле, но и на придомовой территории.

Начало работ

Для того чтобы создать какое-либо приспособление, первоначально продумывают или заимствуют его схему. В зависимости от этого закупаются детали. Некоторые мастера создают самодельные гидрораспределители на минитракторы, что значительно сохраняет деньги.

Но не каждый сумеет собрать качественную и функционирующую конструкцию. В некоторых случаях лучше приобрести элемент в магазине или позаимствовать от другой сельскохозяйственной техники.

Последовательность выполнения работ будет такой:

создание схемы гидравлики;
закупка нужных деталей;
установка и подключение гидравлики;
калибровка деталей;
проверка функционирования гидравлики с трансмиссией.

Гидравлика на минитрактор из мотоблока включает в себя обязательно следующие составляющие:

гидробак с маслом;
двигатель;
гидронасос;
гидрораспределитель;
гидромоторы и поршни;
соединительные шланги.

При составлении схемы учитывайте следующие данные:

Гидронасос должен располагаться под баком, чтобы масло к нему поступало свободно (под действием силы тяжести). Это требуется, чтобы не возникало проблем при запуске.
Чтобы механизм работал без перебоев и прослужил долгое время, требуется рассчитать востребованную мощность всех устройств в машине. Отталкиваясь от этих данных, закупается гидронасос. Если его мощности будет недостаточно, то устанавливают дополнительный, вспомогательный насос, который будет включаться отдельно при высокой нагрузке.
Чтобы механизм функционировал долгое время, в него монтируют датчики измерения давления и фильтры для очистки масла.

В зависимости от положения рычага масло по одним трубкам возвращается обратно в бак либо по другим направляется на гидромотор или поршни. Гидравлика на минитрактор из мотоблока устанавливается довольно просто и, благодаря большой плотности масла, способна выполнять тяжелые тяговые действия.

В качестве двигателя для минитракторы можно использовать любой вариант: электрический, дизельный или бензиновый. Главное условие: он должен иметь достаточное количество оборотов, чтобы обеспечить функционирование гидронасоса.

Для мягкости управления ведущими колесами на руль также подключают гидравлику. Схема может быть создана самостоятельно. Но чтобы не забивать себе голову продумыванием нюансов, лучше позаимствовать уже готовый чертеж и внести туда желаемые коррективы.

Гидравлическая система тракторов отвечает за: торможение, функционирование поршней и рулевого механизма. Если используются гидромоторы, то еще и за передвижение.

Такой способ езды медленный, но позволяет осуществлять большие тяговые работы, за что так и ценится фермерами.

Особенности и конструкция мотоблока Нева

С помощью данных устройств можно:

обрабатывать землю;
собирать сено;
измельчать корма;
убирать снег и мусор
и многое другое.

Агрегаты комплектуются двигателями ведущих зарубежных производителей, таких как Honda, Robin Subaru (Япония), Briggs & Stratton (США). Эти моторы высоко надежны, мощны и придают всему модельному ряду хорошие эксплуатационные характеристики. В ряде случаев использование импортных агрегатов и комплектующих создает сложности с поиском запчастей и расходников, но данные бренды достаточно хорошо известны в России, и с ремонтом и обслуживанием не будет проблем.

Мотоблок Нева пользуется большой популярностью на российском рынке

В дополнение к простоте конструкции и универсальности, весь модельный ряд имеет несколько других преимуществ, а именно:

высокая производительность, что позволяет интенсивно обрабатывать даже тяжелые и целинные почвы;
отличная функциональность и возможность работы с широким ассортиментом навески и прицепных устройств;
достойные показатели тяги и мощности, что позволяет качественно выполнять сложные операции по обработке почвы
большой ресурс двигателя;
возможность отключить один из приводных валов, что обеспечивает отличную маневренность;
регулируемый руль, повышающий управляемость.

Садовая техника Нева также имеет свои недостатки:

Малая глубина обработки почвы, что заставляет использовать утяжелители весом от 22 до 25 кг. С утяжелителями можно выполнять вспашку на глубину до 25 см.
Крупные габариты. Тем более, на рынке существуют модели со схожими техническими характеристиками, но меньшими размерами (например, «Салют»).
Низкая устойчивость при работе на неровной поверхности. Проблема решается заменой заводских колеса на более высокие, однако это требует дополнительных расходов.
Высокая цена. Это связано с тем, что в цепи продаж участвуют не только производители и их официальные дилеры, но также большое количество промежуточных продавцов, завышающих цену оборудования. Выход — покупать у официальных дилеров.

Принципиально конструкция «невской» техники не отличается от аналогичных устройств. В основе конструкции — редуктор мотоблока МБ 2 Нева шестеренчато-цепного типа. Его главной задачей является передача вращения, определяющая изменение частоты вращения фрез. Именно благодаря редуктору движение передается от ведомого шкива колесам техники, посредством чего меняются скорость и направление.

Редуктор заключен в прочный герметичный корпус. Его кинематическая схема состоит из цепи и двух звезд, расположенных в противоположных направлениях. Нижнюю называют ведомой, поскольку она стоит на валу и приводит в движение всю систему мотоблока. Корпус заполнен маслом, которое необходимо для обеспечения работоспособности узла.

Устройство и принцип действия гидравлики МТЗ-82

Машина МТЗ-82 оборудована гидросистемой с управлением раздельно-агрегатного типа, подразделяющейся на навесную гидросистему и систему гидроусилителя руля (ГУР). Сборочные узлы работают от одного гидропривода и выполняют разные функции.

Гидронавесная система отвечает за работу вспомогательных орудий, присоединенных к механизму. Система рулевого управления трактора обеспечивает снижение усилий на рулевом колесе, прикладываемых машинистом при поворотах.

В устройство гидравлики входят:

шестеренчатый насос;
распределитель;
основной Ц-100 и 2 выносных Ц-75 цилиндра;
силовой позиционный регулятор;
гидроувеличитель сцепного веса (ГСВ);
гидроаккумулятор;
запорные устройства;
разрывные муфты;
корпус гидроагрегатов с фильтром;
присоединительная арматура.

Происходит сборка всех узлов гидравлики и их соединение на Минском тракторном заводе, для подключения клапанно-золотниковой раздельно-агрегатной гидросистемы используют схему.

Насос присоединен всасывающим патрубком к баку, нагнетательными маслопроводами — к распределителю и силовым регуляторам. Распределитель направляет масло по сливной трубке в бак или по промежуточной в ГСВ, от ГСВ — в силовой регулятор, по рукаву высокого давления — в силовой цилиндр или через боковые выводы к приводу машины. Левый боковой и задний выводы дублированы.

На регуляторе и гидроаккумуляторе имеются металлические трубопроводы, прикрепленные с помощью кронштейнов и резиновых прокладок к крышке коробки переключения передач. Трубопроводы задних выводов присоединяются к кронштейнам кабины. Управление силовым регулятором осуществляется рукояткой, расположенной справа от рабочего места оператора.

Для привода гидросистемы применяют насос НШ-32-2 с вращением вправо.

Он включается на малых оборотах двигателя трактора и приводится от промежуточной шестерни привода заднего вала отбора мощности.

Основные задачи гидрораспределителя МТЗ-82:

направление поступающей рабочей жидкости в полость цилиндра;
автоматический механизм переключения потока масла в бак на безнапорный режим;
ограничение давления в системе;
удержание дополнительного оборудования.

Для защиты гидросистемы от перегрузок предусмотрен предохранительный клапан, который срабатывает при увеличении давления до 135 кгс/см².

В корпусе распределителя сделаны 3 сквозных отверстия для золотников и 1 для перепускного клапана. В каждом золотнике отрегулирована автоматика возврата механизма в нейтральное состояние после рабочей операции.

Работа гидрораспределителя предусмотрена в 4 положениях:

Нейтральное. Разгрузка системы осуществляется за счет перепускного клапана.
Подъем. После открытия предохранительного клапана отжимается пружина золотника, масло поступает в нижнюю часть цилиндров. Механизм выдвигается в верхнее положение.
Позиция «Принудительное опускание». При опускании клапана масло не поступает в цилиндр.
Плавающее. Орудие опускается под действием собственного веса.

При комплектации привода силовым регулятором применяют только распределители Р75-33Р.

Резервуаром для масла служит корпус гидроагрегатов, который также применяют для монтажа всех узлов гидравлики.

Жидкость поступает от гидрораспределителя в бак. Сливной масляный фильтр пропускает ее, клапан фильтра срабатывает и очищает от механических примесей.

Запорное устройство предотвращает вытекание масла из маслопроводов и рукавов высокого давления. На тракторе предусмотрено 4 запорных механизма для присоединения шлангов правого и левого выносных цилиндров.

ГСВ отвечает за точную регулировку веса, прикладываемого к задним колесам, комплектуется гидроаккумуляторами, накапливающими и поддерживающими давление рабочей жидкости.
