Экскаватор ЭО-33211А: Тагил, технические характеристики, цена, подшипники, инструкция

Особенности работы экскаватора

Изучая особенности, с которыми сталкивается работник при управлении экскаватором, следует прежде всего отметить, что органы для управления агрегатом размещены с учетом требований эргономики. Это позволяет выполнять все операции на которые рассчитан данный агрегат, не испытывая дискомфорта.

Важным элементом представляется система автоматизированного контроля, которая позволяет осуществлять мониторинг рабочих параметров изделия, при обнаружении отклонений или неисправностей вовремя прекратить работу.

Органы управления

Интерьер экскаватора включает в себя все необходимые элементы, используемые для управления агрегатом. К ним следует отнести руль и педали, рычаг ручного тормоза. Большинство из них расположены под передней панелью или на ней, однако некоторые элементы реализованы на кресле-пульте, в котором работает оператор.

Главным образом это элементы, отвечающие за манипуляции со стрелой, ковшом, опорами и бульдозером, что позволяет управлять данными узлами с максимальным удобством. Экскаватор обладает маневренностью и простотой управления

На поворотной платформе экскаватора ЭО-33211 размещены

силовая установка;
привод поворота платформы;
топливный бак;
гидробак;
агрегаты пневмосистемы;
распределительные и клапанные устройства гидрооборудования и гидроуправления;
трубопроводы и противовес.

Движение рабочих органов (стрелы, рукояти, ковша) осуществляется при подаче рабочей жидкости в поршневые или штоковые полости гидроцилиндров. Привод механизма хода, а также управление рабочими органами экскаватора и рулевого управления — гидравлические.

Управление тормозами колес и стояночным тормозом — пневматическое. На экскаваторе используются электрические системы освещения, вентиляции, сигнализации и пуска дизельного двигателя, обеспечивающие возможность работы в любое время суток, нормальный микроклимат в кабине машиниста.

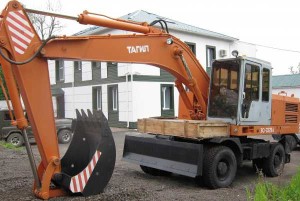

Колесный экскаватор

Общие технические данные экскаватора ЭО-33211

Эксплуатационная масса 18 т
Габаритные размеры в транспортном положении: длина 9,55 м
ширина 2,5 м
высота 3,68 м

Ширина при работе на откидных опорах 3,7 м
Максимальное давление в гидросистеме 32 МПа (320 кгс/см²)
Наибольшее усилие копания 175 кН (17,5 тс)
Вместимость ковша 0,85 м³; 1,05 м³
Максимальная частота вращения платформы 12 об/мин.
Скорость передвижения экскаватора:

на 1-й передаче — 8 км/ч

на 2-й передаче — 25 км/ч
Допустимый при работе угол наклона: 0,09 рад (5°)
Преодолеваемый уклон твердого сухого пути: 0,35 рад (20°)

Основное рабочее оборудование

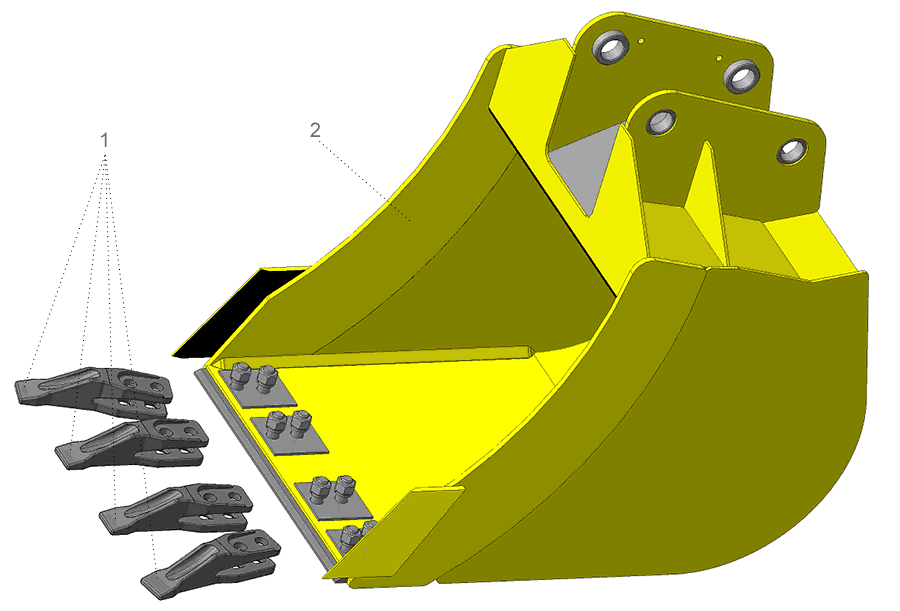

Обратная лопата

Обратная лопата предназначена для выполнения различных земляных работ при копании, в основном ниже уровня стоянки экскаватора, и состоит из моноблочной стрелы, рукояти, ковша, рычагов, тяги, гидроцилиндров, и трубопроводов.

Номинальная вместимость ковша 0,85 м³
Наибольшая глубина копания 5,8 м
Наибольшая высота выгрузки 6,5 м
Наибольший радиус копания на уровне стоянки 9,0 м
Наибольший радиус копания 9,2 м
Эксплуатационная масса экскаватора с рукоятью 2,25 м и ковшом номинальной вместимостью 0,85 м³ — 18000 кг

Бульдозер

Бульдозер состоит из отвала, рычагов и гидроцилиндра
Во время работы рычаги обеспечивают постоянный угол резания ножа бульдозера

Дополнительное рабочее оборудование ЭО-33211

Проблесковый фонарь

Проблесковый фонарь предназначен для подачи специальных световых сигналов при движении экскаватора и установлен на крыше кабины.
Включается фонарь выключателем на щитке управления.

Рыхлитель:

Предназначен для послойного рыхления мерзлого грунта и вскрытия дорожного покрытия.
Радиус обметания по коронке 800 мм
Масса рыхлителя 203 кг

Двигатель

Дизельный четырехтактный, шестицилиндровый V-образный ЯМЗ-236М2
Мощность (номинальная) двигателя, 110 кВт (150 л.с.)
Частота вращения выходного вала (при номинальной мощности) 1700 об/мин.

Гидросистема экскаватора ЭО-33211

Гидронасосы:

Аксиально-поршневой регулируемый, самовсасывающий с регулятором мощности 313.3.107.507.403 (2 шт.)
Аксиально-поршневой нерегулируемый 310.12.05 (1 шт.)
Аксиально-поршневой нерегулируемый 310.12.06 (1 шт.)

Гидромоторы:

Аксиально-поршневой нерегулируемый 310.3.112.00У1 (1 шт.)
Аксиально-поршневой регулируемый 303.3.112.241 (2 шт.)

Цена нового и б/у экскаватора ЭО-3322

Экскаватор ЭО-3322 давно снят с производства. Однако до сих пор успешно эксплуатируется в различных сферах сельского хозяйства и строительства. Долговечность техники гарантируют высокие прочностные и эксплуатационные качества.

Предложений модели ЭО-3322 на вторичном рынке довольно много. Стоимость экскаватора в рабочем состоянии колеблется от 0,3 до 1 млн рублей. Цена оборудования зависит от даты осмотра, наработанных часов, года выпуска и установленного гидравлического оборудования.

Стоимость бульдозера 1991-1992 годов выпуска, который не запускали несколько лет, составит 100-150 тысяч рублей.

Аренда ЭО-3322 обойдется в 8 000-10 000 рублей за смену.

Колесный экскаватор ЭО-33211 | Сигма

ЭО 33211 применяется для рытья котлованов, канав, карьеров, каналов и других подобных сооружений.

С помощью ЭО 33211 можно разрабатывать немерзлые грунты I-IV категории, предварительно разрыхленные каменистые мерзлые грунты, если размеры кусков не более 200 мм.

ЭО 33211 может применяться для землеройных, планировочных, погрузочных и других работ среднего объема, которые выполняются на разрозненных объектах и удовлетворяют потребности таких организаций, как строительные, дорожные, ремонтно-коммунальные и другие….

Технические характеристики ЭО-33211

Характеристики ЭО-33211
Эксплуатационная масса, т	18,9
Скорость движения, максимальная, км/ч	25-35
Вместимость ящика ном., м3	0,4-1,3
Максимальная глубина копания, м	5,8
Рабочий цикл, р	17
Градиентность, гр.	24
Высота разгрузки, м	до 6,7
Вылет ковша на уровне парковки, м	9.2
Давление в гидросистеме ЭО 33211, МПа (кгс/см2)	30(300)
Подача насосов, л/мин.	2*220
Масса шасси, кг	6000
Радиус поворота передних колес, м	9
Клиренс, м	0,34
Мощность (номинальная), кВт (л.с)	150
Двигатель эо 33211	Тип: дизельный, 4-тактный, 6-цилиндровый V-образный
Частота вращения выходного вала (при номинальной мощности), об/мин.	1700
Допустимое давление на ось, кгс	11000
Максимальное давление в гидросистеме, МПа (кгс/см2)	32(320)
Охлаждение	вода

Эксплуатация экскаватора

Трактор предназначен для эксплуатации в любом климатическом поясе и сохраняет работоспособность при температурах от -40 до +40 градусов по Цельсию. В связи с этим некоторые модели могут оснащаться кондиционерами. А автономный отопитель салона входит в базовую комплектацию. Сидение водителя автоматически подстраивается под вес оператора и позволяет ему не уставать в течение всего рабочего дня. А специальные амортизаторы помогут легче переносить колебания, возникающие во время работы. Контрольные приборы и элементы управления удобно расположены и не перекрывают доступ друг к другу.

Обслуживание и ремонт трактора не доставляет много хлопот. Все узлы и агрегаты имеют высокий запас прочности и при соблюдении правил эксплуатации прослужат долгое время. Двигатель неприхотлив к качеству горюче-смазочных материалов. Основное требование – не допускать критических перегрузок какого-либо оборудования. Экскаватор предназначен для работы с грунтами I-IV категории. Его использование в других условиях может привести к поломке. Необходимые запчасти для ЭО 33211 можно без проблем приобрести у официальных представителей завода-изготовителя.

Цена ЭО 33211 на середину апреля 2014 года составляет 2,5-3,15 миллиона рублей в зависимости от модификации и установленного дополнительного оборудования.

В кабине экскаватора ЭО-33211 расположены

рычаги, педали и щиток управления экскаватором;
пульт-кресло;
ящик для техдокументации и аптечки;
вентилятор;
солнцезащитный козырек;
крючок для одежды;
огнетушитель;
место для установки термоса.

Отопление кабины экскаватора осуществляется от системы охлаждения двигателя. Для защиты от механических повреждений отопитель устанавливается на резиновые амортизаторы и закрывается сверху металлической крышкой.

Экскаватор ЭО-33211 полностью соответствует всем критериям конструктивной надежности, а традиционные качество и долговечность всех его узлов и механизмов гарантируются сертифицированной системой качества производства.

Экскаватор 33211

Одноковшовый универсальный экскаватор на пневмоколесном ходу ЭО-33211А имеет массу 18 000 кг. Оборудован двигателем ЯМЗ-236, способный развить скорость 8-25 км/ч. В стандартной комплектации по каталогу ЭО 33211 имеет ковш вместимостью 0,85 м3, предназначается для разработки немерзлых грунтов I — IV категорий и разрыхленных скальных, мерзлых грунтов. Максимальная глубина копания составляет 5,8 м., а радиус 9,2 м.

Стандартный ковш экскаватора 33211 может быть заменен узким ковшом объемом 0,42 м3, и большим объемом 1,05 м3. Все производимые работы допускаются от минус 40°С до плюс 40°С.

Модификации

Базовой моделью считается ЭО-33211. Экскаватор стандартной комплектации оборудован ковшом и служит для землеройных работ. Вспомогательное оборудование на него не устанавливается. Встроенная обратная лопата роет фундаментные котлованы и колодцы. С помощью поворотного механизма трактор поворачивает платформу, ковшом захватывает грунт, погружает его на грузовой автомобиль с дальнейшим вывозом за пределы объекта.

Кабина изготовлена из металла, закрытого типа, звуко- и теплоизолирована, с широким остеклением. На переднем стекле имеется 2 стеклоочистителя. Внутри помещения находятся:

рычаги управления и контрольные приборы;
ящик для хранения технической документации и вещей;
аптечка;
огнетушитель.

Кресло с пультом содержит подушку и спинку с прикрепленными боковинами и колонками. В тракторе используются системы оповещения, вентиляции и отопления, которые обеспечивают отличный микроклимат в кабине машиниста.

К модификациям экскаватора «Уралвагонзавод» относят:

Экскаватор ЭО-33211 А.
Коммунальник ЭО-33211 К.

Модуль ЭО-33211 А разрабатывает не мерзлую почву I-IV категории, заранее разрыхленный замерзший и каменистый грунт, скальные породы, куски которых достигают не более 200 мм. В качестве дополнительных рабочих механизмов применяют:

гидравлический молот;
рыхлительное устройство.

Гидромолот прикрепляют на фланце коробки передач. С его помощью вскрывают твердые грунты, разрушают асфальт и бетон, уплотняют неровные и рыхлые поверхности, равняют их под застройку. Рыхлительное устройство используют для разбивания верхнего слоя земли и вскрытия дорожного покрова.

Трактор-коммунальник ЭО-33211 К служит для ремонтно-строительных и коммуникационных работ, оборудуется насосным и сварочным агрегатами. Гидравлический насос откачивает грунтовые воды из открытых котлованных сооружений, сварочная установка отрезает и устраняет дефекты и неисправности в трубах и конструкциях из металла методом сварки.

Описание модели экскаватора ЭО-33211

Данная полноповоротная машина является универсальной, одноковшовой спецтехникой, которая имеет пневмоколесный ход, жесткую подвеску для рабочего оборудования, индивидуальный гидравлический привод, предназначенный для всех механизмов. Подобными характеристиками обладает экскаватор ЭО-4321.

Экскаватор выпускается в следующих вариантах:

Стандарт. Данная модель приспособлена для выполнения работ также при низких температурах, диапазон составляет ± 40 градусов;
Тропический. Приспособлен к тропическому климату и диапазону температур -20 +50 градусов.

Особенности конструкции

В состав экскаватора входит шасси (пневмоколесное ходовое устройство), разнообразное рабочее оборудование, специальная поворотная платформа, гидравлическая система, электрическое оборудование.

Состоит из ходовой рамы, отвала, откидных опор, переднего, заднего мостов, коробки передач, механизма, управляющего поворотом колес, управления тормозами колес, агрегатов системы гидроуправления. Два гидромотора, которые установлены на фланце коробки переключения передач, приводят в движение пневмоколесное ходовое устройство спецтехники.

Поворотная платформа имеет силовую установку, топливный бак, привод поворота платформы, агрегаты пневмосистемы, гидробак, трубопроводы, противовес, клапанные устройствагидроуправления. Слева размещена кабина, в которой расположены все органы управления.

Экскаватор имеет гидравлическое управление приводом механического хода, рабочими органами. Рабочая жидкость, подаваемая в поршневые полости гидроцилиндра, приводит рабочие органы в движение. Электрическое оборудование, используемое на экскаваторе, представлено системами сигнализации, освещения, пуска дизельного двигателя, что обеспечивает возможность проведения работ круглые сутки. Спецтехника оснащена шестицилиндровым, четырехтактным дизельным двигателем ЯМЗ-236 М. Номинальная мощность мотора составляет 110 кВт. Частота вращения вала составляет 1700 об/мин.

Кабина оператора данной спецтехники выполнена с учетом всех современных требований, она обеспечивает довольно комфортные условия для оператора. Органы управления отличаются простотой исполнения, обеспечивают выполнение функциональных операций. Внутри кабины расположены педали, рычаги, щиток управления спецтехникой, предусмотрено удобное кресло, вентилятор, ящик для размещения аптечки, место для хранения одежды, питьевой воды, огнетушитель, козырек, защищающий от солнечных лучей.

У экскаватора ЭО-33211 технические характеристики следующие:

эксплуатационная масса, в т – 18;
вместимость ковша, в метрах куб – 0,85;
глубина копания, в мм – 5800;
высота выгрузки, в мм – 6500;
радиус копания, в мм – 9200;
скорость передвижения, в км – 25;
частота, с которой вращается платформа, в об/мин – 12.

Проведение ремонта спецтехники

К ремонту данной техники приводят поломки, связанные с колоссальными нагрузками, напряжениями, которые возникают в процессе работы в стрелах, тросах, гидравлической системе, ковшах, узлах соединения. Иногда могут появляться неисправности в электрической и ходовой части машины. Также нельзя упускать и человеческий фактор, ведь к возникновению поломки могут привести некоторые неправильные действия оператора. В работе экскаватор может подавать материал на грохот при работе в карьере.

Если возникла ситуация, при которой ремонта не избежать, то самым правильным, лучшим решением, которое может принять владелец данной спецтехники, будет обращение в специальные технические центры. А благодаря тому, что спецтехника разработана на отечественном предприятии, найти комплектующие и запчасти на ЭО-33211 не составит большого труда. Чтобы избежать выхода техники из строя, свести возникновение подобных ситуаций к минимуму, следует вовремя проводить техническое обслуживание экскаватора.
