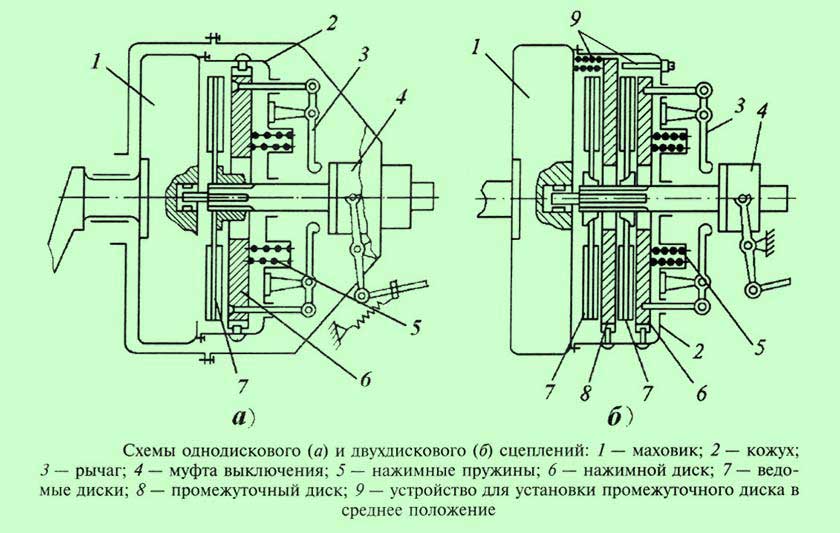

Двухдисковое сцепление: устройство

Преимущества двухдискового сцепления

Двухдисковое сцепление является одним из наиболее распространенных типов сцеплений, используемых в автомобилях с механической трансмиссией. Оно обладает рядом преимуществ перед другими типами сцеплений.

1. Высокая прочность и надежность: двухдисковое сцепление выполнено из качественных материалов и имеет прочную конструкцию. Это обеспечивает долгую и надежную работу сцепления в различных условиях эксплуатации.
2. Улучшенная мощность передачи: благодаря двум дискам, сцепление способно передавать больше мощности и обеспечивать более эффективную передачу двигателя на трансмиссию. Это особенно полезно при высоких нагрузках и в условиях интенсивной езды.
3. Плавное переключение скоростей: двухдисковое сцепление позволяет более плавно и без скачков переключать передачи. Оно обеспечивает мягкое соединение двигателя и трансмиссии, что способствует более комфортной езде и повышает срок службы других компонентов автомобиля.
4. Удобство в обслуживании: двухдисковое сцепление можно легко заменить или отрегулировать без необходимости снятия всей трансмиссии. Это значительно снижает затраты на ремонт и обслуживание автомобиля.
5. Доступность и стоимость: двухдисковое сцепление широко доступно на рынке и обладает относительно низкой стоимостью по сравнению с другими типами сцеплений. Это делает его более привлекательным вариантом для автовладельцев.

Использование двухдискового сцепления в автомобиле имеет множество преимуществ, которые улучшают его работу, надежность и комфорт при вождении. Однако, как и любая часть автомобиля, сцепление требует регулярного обслуживания и замены при необходимости, чтобы продлить его срок службы и поддерживать оптимальную производительность.

Устройство КПП с двойным сцеплением

В основе этой коробки лежит двойной вал, которого в «механике» нет. В обычной МКПП все шестерни крепятся на одном валу, в то время как в коробке с двойным сцеплением первое сцепление передает крутящий момент на внешний вал, а второе – на внутренний. В итоге, первый отвечает за четные, а второй за нечетные передачи. Другими словами выходит, что в одном корпусе находится словно две коробки передач, при этом они работают попеременно. Функция управления трансмиссией возложена на автоматику и гидравлику. В обычном «автомате» гидротрансформатора нет.

Наиболее успешной среди коробок с двойным сцеплением является DSG (Direct Shift Gearbox — КПП с синхронизированным переключением), построена по «сухому» принципу (детали не погружены смазочно-охлаждающей жидкости). Есть правда и «мокрые» КПП с двойным сцеплением, они являются противоположностью более успешным «сухим собратьям» DSG.

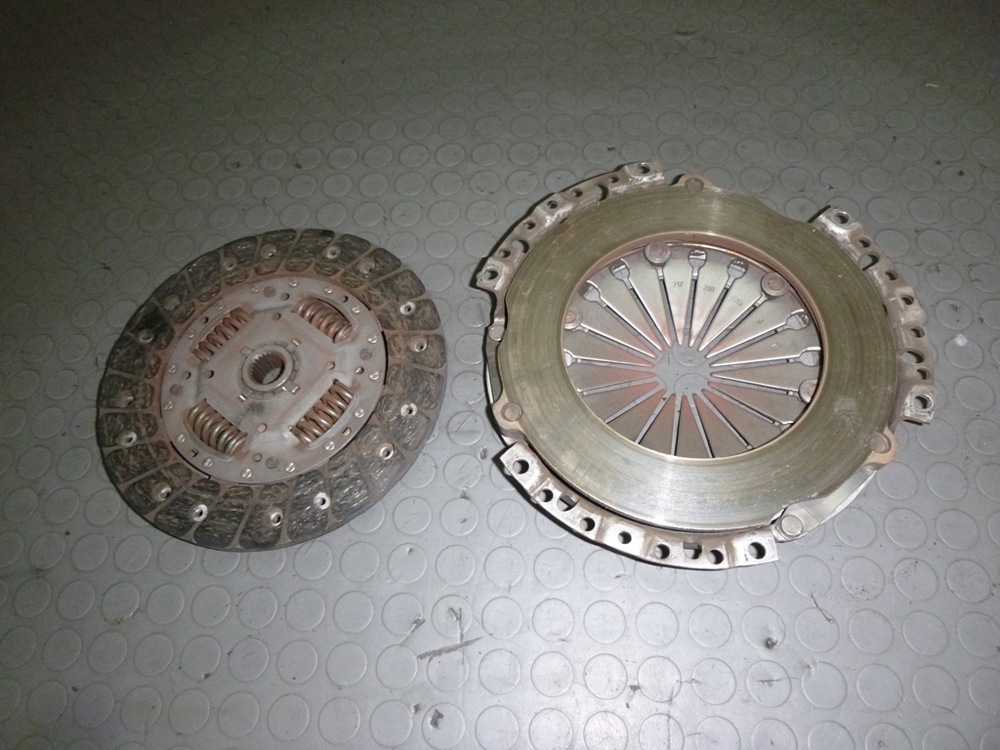

Сцепление: диск, корзина и выжимной

Итак,  в общих чертах устройство традиционного механического сцепления (однодискового) предполагает наличие следующих элементов:

• педаль сцепления в салоне автомобиля;
• приводной механизм, который может быть гидравлическим, пневматическим или механическим;
• вилка сцепления;
• выжимной подшипник;
• ведомый диск;
• корзина сцепления;

В тот момент, когда водитель нажимает на педаль, усилие передается на вилку сцепления. Затем, через выжимной подшипник, усилие передается на лепестки корзины. Далее корзина производит отжим ведомого диска сцепления от маховика, тем самым размыкая КПП и ДВС, то есть происходит разрыв потока мощности. Добавим, что на роботизированных КПП за выжим сцепления отвечает не водитель, а исполнительные механизмы, так как педаль сцепления отсутствует.

Идем далее

Если рассматривать корзину сцепления более подробно, важно понимать, что именно данный элемент позволяет реализовать соединение и разъединение диска и маховика. Другими словами, корзина осуществляет включение/выключение сцепления. При этом повреждения, износ, деформация и другие дефекты корзины приводят к тому, что весь механизм начинает работать некорректно

При этом повреждения, износ, деформация и другие дефекты корзины приводят к тому, что весь механизм начинает работать некорректно.

Сама корзина сцепления представляет собой единую деталь, которая включает в себя нажимной диск, диафрагменную пружину и кожух. Также корзина находится в тесном контакте с рядом деталей. Кожух корзины болтовым соединением прикреплен к маховику. Возвратная пружина, которая крепится в корзине, взаимодействует с выжимным подшипником.

Нажимной диск  позволяет соединить ведомый диск и маховик. Когда сцепление выключено, нажимной диск  осуществляет нажим на ведомый диск, который находится в контакте с маховиком.

Если сцепление выключено, давление нажимного диска на ведомый диск отсутствует, то есть диск вращается отдельно от маховика. Кстати, нажимной диск соединен с кожухом корзины  посредством специальных пластинчатых пружин (тангенциальные пружины).  Во время выключения сцепления пружины выполняют функцию возвратных пружин.

Также в устройстве корзины следует выделить диафрагменную пружину. Данная пружина создает нужное усилие, чтобы эффективно соединять диск и маховик. Получается, от силы прижима будет зависеть передача крутящего момента  от ДВС на коробку передач.

Диафрагменная пружина по виду напоминает лепестки и прикреплена к краю кожуха. Во внутренней части кожуха пружина прикреплена к кожуху болтами или опорными кольцами (в зависимости от конструктивных особенностей). Выжимной подшипник сцепления нажимает на концы лепестков снаружи корзины сцепления. Такое нажатие  позволяет добиться того, что внутри корзины пружина не нажимает на сам нажимной диск.

Еще в рамках данной статьи следует отметить, что корзины сцепления могут быть разными по типу.  Среди основных видов можно выделить вытяжной и нажимной тип. При этом принцип их работы несколько отличается.

Как правило, из всех типов выжимных корзин именно корзина с нажимным принципом используется в устройстве сцепления чаще всего. Главной особенностью является то, что когда сцепление включено, лепестки  корзины перемещаются  ближе к маховику. Конструкция проста, проверена и надежна.

Если же  на машине стоит корзина с вытяжным принципом работы, тогда лепестки перемещаются от маховика.  Второй тип корзин имеет меньшие размеры, часто устанавливается  для того, чтобы экономить место в подкапотном пространстве.

Также есть и корзины, конструкция которых отличается  от стандартной. Обычно такие корзины нужны для мощных форсированных ДВС и имеют усиленную диафрагму, что позволяет в значительной степени увеличить силу прижима (до 1.5 раз и более по сравнению со стандартом).

Для этого корзину и отдельные элементы изготавливают из прочных сплавов, а также сама геометрия пружины усложняется. Обычно подобный тип корзин встречается на суперкарах, спорткарах  и автомобилях, которые не являются серийными.

Виды сцеплений

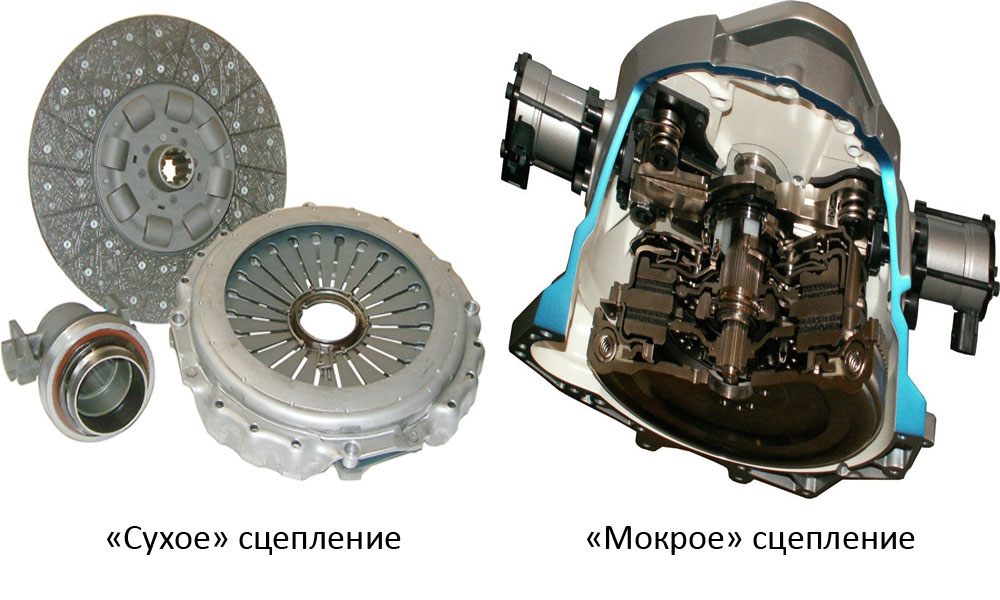

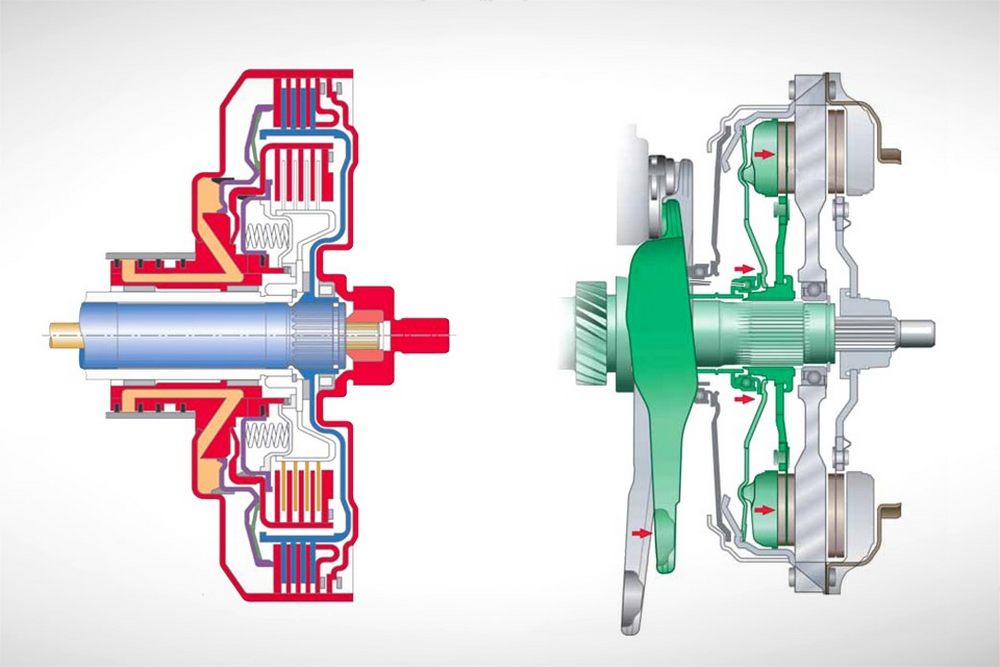

Сухое и мокрое сцепление

В настоящее время наиболее распространены следующие виды сцеплений:

• сухое однодисковое;
• мокрое;
• сухое двухдисковое;
• двухмассового маховика.

Разберем каждую разновидность более детально.

Сухое сцепление

Наиболее распространенная разновидность механизма. Сохранилась практически неизменной с конца XIX века, когда была изобретена Карлом Бенцем. Общее устройство и схема работы этого типа сцепления описаны выше.

Свое название конструкция получила в силу того, что в основе ее действия лежит действие сухого трения, препятствующего скольжению. Именно оно обеспечивает передачу вращения.

В силу относительно простоты конструкции изготовление сухого сцепления обходится недорого. Благодаря этому оно получило широкое распространение и встречается чаще всего.

Имеет ряд недостатков. Основных – 2. Во-первых, из-за постоянного трения диски довольно быстро изнашиваются. Во-вторых, во время работы они могут нагреваться и расширяться за счет повышения температуры. Это может неблагоприятно отразиться на функционировании механизма.

Мокрое сцепление

Мокрым называют сцепление, диски которого работают в специальной масляной ванне. Ее наличие обеспечивается включением в конструкцию картера, в который заключены все остальные конструктивные элементы механизма.

Благодаря использованию масла удалось решить основную проблему сухих механизмов – быстрый износ. Некоторые модели заходя еще дальше и обеспечивают циркуляцию жидкости и ее охлаждение. Благодаря этому удалось существенно уменьшить перегрев дисков и тем самым стабилизировать их работу.

Еще одно достоинство этого варианта заключается в том, что он способен лучше передавать крутящий момент.

В силу более сложного устройства мокрое сцепление стоит дороже. Кроме того, его сложно обслуживать, часто возникают неисправности, связанные с утечкой масла.

Чаще всего эту разновидность механизма применяют на современных транспортных средствах, которые оснащены роботизированным узлом. Его особенность в том, что вращение передается с разных дисков, а при смене скорости его передача не прекращается полностью. Это предотвращает потерю мощности. Все действия механизма управляются ЭБУ, а составные части узла приводятся в движение с использованием гидравлики. Этот вариант стоит еще дороже, однако обеспечивает наиболее эффективную работу и плавное торможение, переключение передач.

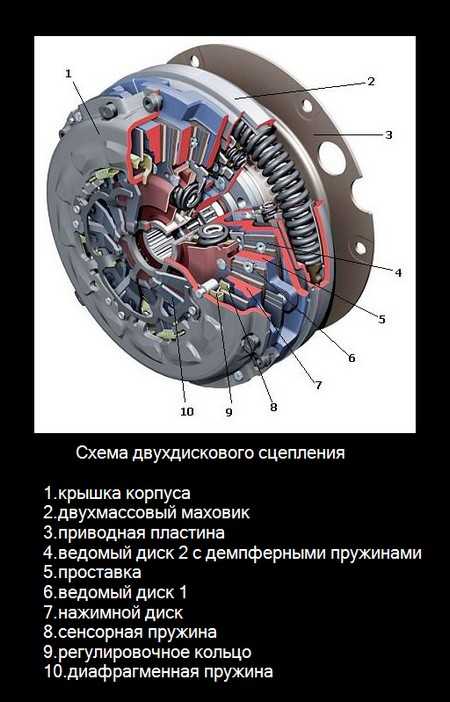

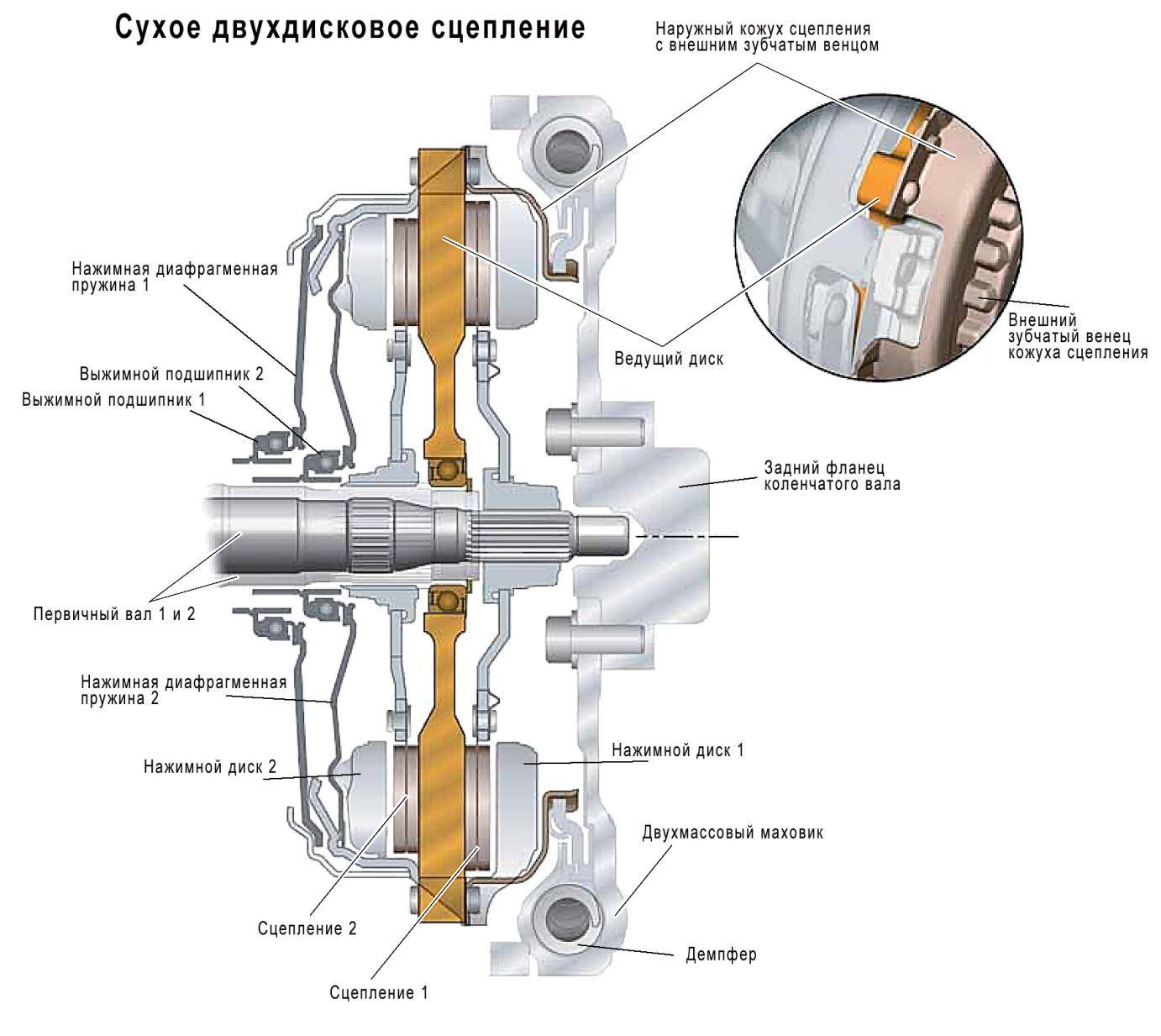

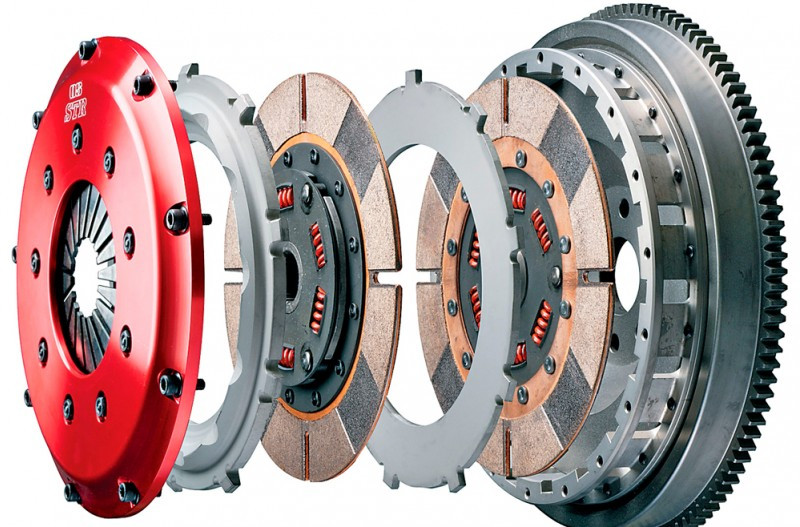

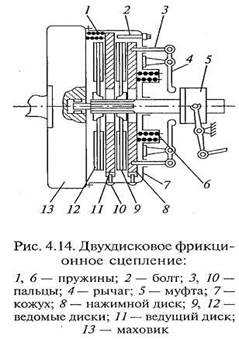

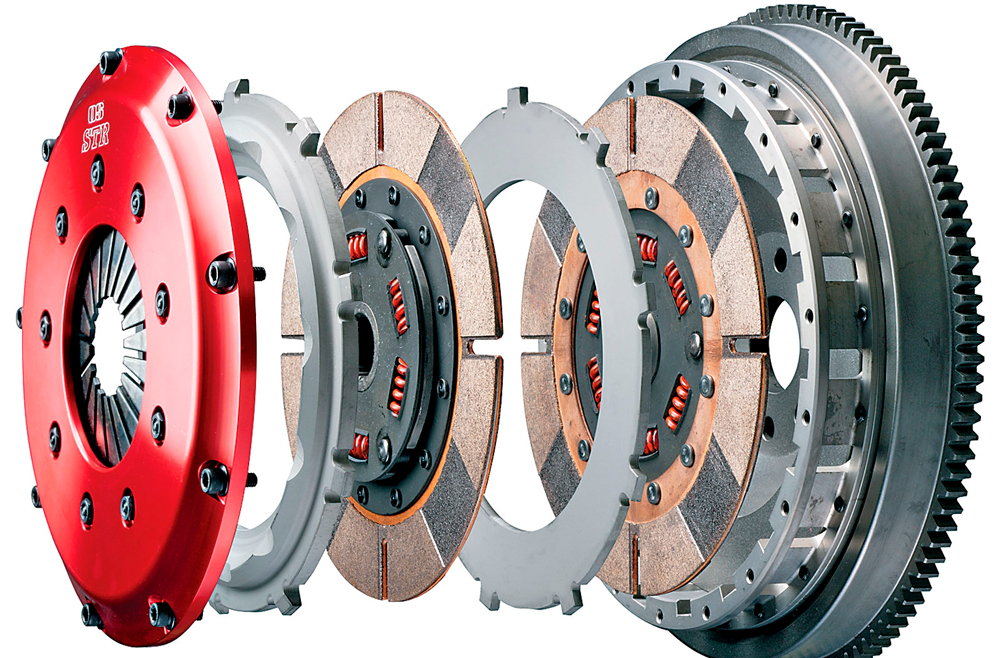

Сухое двухдисковое сцепление

Эта разновидность конструкции предполагает наличие сразу 2 ведомых дисков, между которыми находится специальная проставка. Благодаря тому, что при таком подходе увеличивается общая поверхность, на которой происходит трение, удается передать больший крутящий момент. Кроме того, подобная разновидность узла отличается более высокой прочностью и более продолжительным сроком эксплуатации.

По сути, сухое двухдисковое сцепление представляет собой компромиссный вариант между мокрым и однодисковым. Оно дешевле первого, но работает гораздо эффективнее последнего. Этот вариант конструкции чаще всего используется на грузовиках, а также легковых транспортных средствах с мощным мотором (например, внедорожниках).

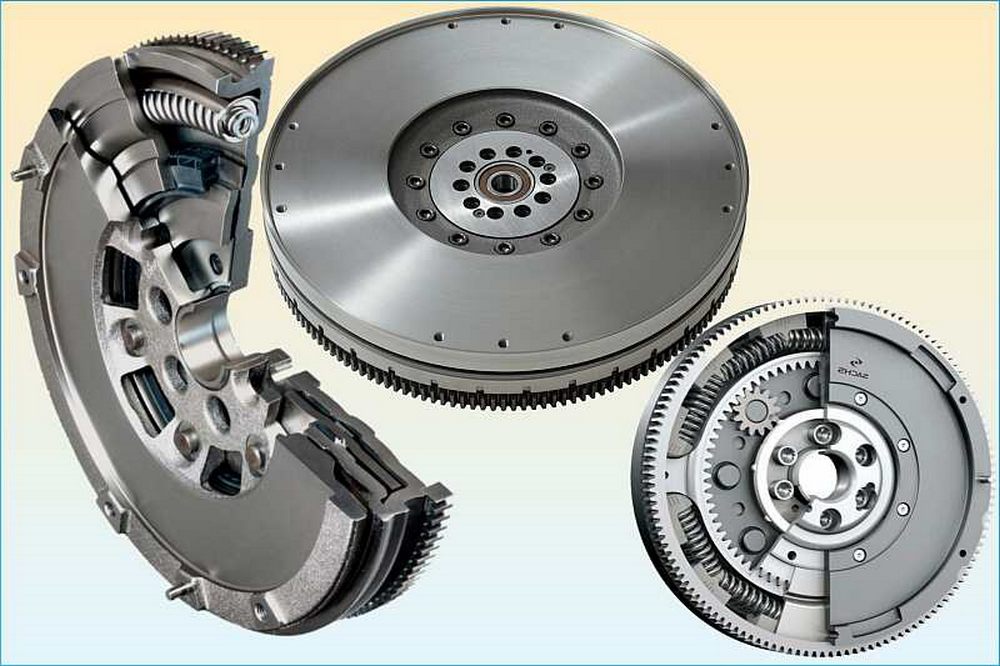

Сцепление двухмассового маховика

Система подобного сцепления отличается от традиционного. Деталь состоит из 2 элементов, которые связаны системой пружин. Именно они поглощают рывки, вибрацию и другие нарушения вращения. В подобных конструкциях роль сцепления выполняет внутренний вал. Нажимной вал присоединяют к коленвалу, а ведомый – к механической КПП.

Ресурс работы этой разновидности узла несколько меньше, чем у более простых вариантов. Он составляет до 100 000 километров. Конечно, такой срок службы возможен только при условии эксплуатации транспортного средства в благоприятных условиях. Иными словами, чтобы механизм проработал максимально долго, надо ездить только по ровной дороге и не перегружать его.

Минусы коробки с двойным сцеплением

• Главным недостатком двойного сцепления считается сложность конструкции и всех элементов, которые входят в состав коробки, в результате чего стоимость обслуживания и ремонтных работ КПП такого типа довольно высокая;
• Ввиду сложности конструкции и относительно недавнему появлению, существуют определенные сложности с поиском качественного сервисного, а также ремонтного обслуживания;
• В случае динамичной езды на «сухой» DSG могут наблюдаться рывки, посторонние шумы и провалы.

Лидером на рынке коробок с двойным сцеплением считается концерн Volkswagen. Их агрегаты еще 13 лет назад доказали свою надежность и безотказность. Еще в 2003 году автомобили Volkswagen комплектовались «шестиступками» DSG с двойным сцеплением. Спустя несколько лет появились еще более совершенные 8-ступенчатые КПП DSG с двойным сцеплением.

Коробка передач с двойным сцеплением — своего рода компромисс, объединяющий в себе плюсы МКПП (скорость переключения, экономичность) и АКПП (комфорт, плавное автоматическое переключение). Многие ведущие автопроизводители видят в DSG с двойным сцеплением будущее, делая эту коробку приоритетной, перед тем же вариатором и АКПП.

Покупая авто с коробкой, оснащенной двумя сцеплениями, необходимо учитывать тот факт, что эти КПП рассчитаны на 200-300 тыс. км. Поэтому если машина намотала больше указанного пробега, однако хозяин при этом клянется, что коробка и мотор работают как часы, советую все же отказаться от такой покупки. Неизвестно насколько еще хватит такой КПП, а ремонт, как я уже говорил, обойдется вам недешево. Что касается новых авто (до 5 лет) оснащенных коробкой с двойным сцеплением, их можно смело покупать и не бояться того, что DSG не оправдает себя.

Причины неисправности сцепления

Выявить поломку фрикционов водитель сумеет без разборки по косвенным симптомам. Необходимо внимательно следить за возникающими признаками неисправности корзины сцепления.

Одним из популярных факторов является включение с пробуксовкой. Это является следствием износа поверхностей или же замасливания рабочей зоны. Также виновником неприятностей оказывается поломка пружины или малый свободный ход педали. Для устранения подобных неприятностей необходима замена ведомого диска, а в некоторых случаях можно обойтись устранением задиров.

Затягивать с ремонтом не стоит, так как от значительного перегрева стальной ведомый диск может деформироваться. Параллельно нажимные диски с чугунным маховиком будут растрескиваться. Аромат быстроизнашивающихся в такой ситуации фрикционных дисков может проникать даже в салон.

Еще одним признаком поломки является неполное включение сцепления. Это случается по таким причинам:

• следствие чрезмерного свободного хода;
• деформация пружины;
• изгиб ведомого диска;
• последствия неправильного монтажа нажимного диска.

Подобный вариант случается после механических деформаций выжимных рычагов. Иногда виновником оказывается заедающий подшипник, который не перемещается с муфтой. Вдоль шлицов загустевшая либо сконденсированная смазка блокирует свободу для движения ведомого диска.

Решить проблему свободного хода удастся лишь при высвобождении накопившихся воздушных пузырьков из гидравлической системы. Также потребуется регулировка хода педали или замена изношенных дисков. Услышать проблему можно по характерному звуку неполного выключения (хруст шестеренок), что способствует быстрому износу КПП.

К частым неисправностям относят возникающие периодически рывки при выжимании педали. Случается это даже при плавном спуске ноги. Чаще всего это – признак крошащихся накладок. Также не стоит исключать следующих типов поломок:

• деформация ведомого диска;
• выработка фрикционных шайб;
• сколы демпферных пружин.

Рывки может спровоцировать блокирование перемещения ведомого диска на шлицах выходного вала от КПП. Реже встречается этот признак из-за рассыпания выжимного подшипника либо тугого перемещения нажимной муфты.

Проблемы способен создать гидропривод. Возникновению провалов при нажатии педали водитель обязан проникновению воздуха в привод, что приводит к неполному выключению (недостаточному разъединению дисков). Требуется избавить систему от воздушных пробок и долить достаточное количество рабочей жидкости.

Если в механизмах, наделенных тросовым приводом, вообще не происходит включение сцепления, то это косвенный признак обрыва троса. Когда у водителя педаль не возвращается в первоначальную позицию, то стоит искать новую возвратную пружинку.

Возможные неисправности сцепления и их признаки

О неисправностях могут свидетельствовать следующие симптомы:

• сцепление ведет (то есть имеет место неполное расхождение дисков);
• механизм буксует (то есть присутствует недостаточно сильное соприкосновение дисков);
• машина совершает рывки при переключении передач или трогании с места;
• при выключении начинается сильная вибрация или появляется отчетливо слышный шум;
• сцепление совсем не выключается;
• педаль остается в крайнем положении (то есть постоянно утоплена в пол салона авто).

Причинами перечисленных явлений могут выступать следующие неисправности.

• Износ конструктивных элементов узла. Чаще всего изнашивается ведомый диск. Может произойти его деформация, износ шлицев, накладок, вилки. Нередко изнашиваются пружины. Решается проблема заменой поврежденного элемента конструкции.
• Ослабление опор мотора. В результате нарушается геометрия коленчатого вала и маховика, вследствие чего диски соприкасаются между собой недостаточно плотно. Устраняют проблему укреплением опор до возвращения их в нормальное состояние.
• Износ подшипника. Поскольку эта деталь перестает обеспечивать свободное вращение остальных конструктивных элементов, при ее функционировании появляется шум. Сам вращение при этом несколько замедляется. Решают проблему полной заменой подшипника.
• Повреждение троса. Если трос поврежден, то педаль не может нормально нажиматься, поскольку не связана с остальными элементами узла. В результате сцепление остается постоянно включенным. Проблема устраняется путем замены троса на исправный.

Иногда понять, исправен узел или нет, сразу не получается. Чтобы признаки поломки стали видны более отчетливо, можно провести простую проверку, не требующую посещения станции техобслуживания. Для этого потребуется выполнить следующие действия:

• найти ровный, спокойный участок дороги примерно на 1 километр;
• разогнаться до 60 км/ч;
• убрать ногу с акселератора и дать авто сбавить обороты;
• когда двигатель начнет «захлебываться», резко выжать акселератор.

В последний момент необходимо следить за показаниями приборов. При исправном узле стрелки спидометра и тахометра перемещаются по шкале синхронно. При изношенном или сломанном сцеплении тахометр будет опережать спидометр. Это связано с тем, что обороты мотора будут высокими, но не передадутся на колеса.

Применение и особенности использования сцепления с двумя дисками

Сцепление с двумя дисками – один из видов сцеплений, используемых в автомобилях с механической коробкой передач. Оно состоит из двух металлических дисков, пружин и диафрагмы. Применение данного типа сцепления обусловлено рядом особенностей, которые делают его предпочтительным для некоторых транспортных средств.

Одной из главных особенностей сцепления с двумя дисками является возможность переносить большие крутящие моменты. Это позволяет устанавливать такое сцепление в автомобили с высокооборотистыми двигателями, где требуется передача большой мощности на колеса.

Сцепление с двумя дисками также обладает высокой надежностью и долговечностью. Благодаря наличию двух дисков, нагрузка на каждый из них значительно снижается, что позволяет им служить дольше

Кроме того, этот тип сцепления лучше переносит перегрузки и ударные нагрузки, что особенно важно при эксплуатации в условиях дорог с плохим покрытием или при вождении в экстремальных ситуациях

Еще одним преимуществом сцепления с двумя дисками является легкость использования. Оно позволяет более комфортно переключать передачи, так как силовое воздействие на педаль сцепления равномерно распределяется между двумя дисками. Это делает переключение более плавным и позволяет водителю осуществлять манипуляции с более высокой точностью.

Важной особенностью сцепления с двумя дисками является его конструктивное решение, которое позволяет эффективно снизить вибрации и шумы при работе сцепления. Это способствует улучшению комфорта вождения и снижению нагрузки на водителя

Таблица ниже приводит основные особенности и преимущества использования сцепления с двумя дисками:

Особенности	Преимущества
Высокая передаточная способность	Позволяет передавать большие крутящие моменты
Надежность и долговечность	Устойчивость к перегрузкам и ударам, высокая стойкость к износу
Легкость использования	Плавное и точное переключение передач
Снижение вибраций и шумов	Улучшение комфорта вождения, снижение нагрузки на водителя

Принцип работы двойного сцепления

В случае использования простого сцепления потеря крутящего момента во время переключения передач — неизбежна, вместе с этим происходит и потеря мощности. У двойного сцепления все куда лучше, как только автомобиль сдвинулся с места, система уже ждет переключения на повышенную передачу как бы предугадывая его, для этого используются сигналы, поступающие от датчиков. Когда наступает время переключения, первый диск сцепления мгновенно отключается и включается второй диск.

Прежде чем переключить ту или иную скорость, система анализирует ряд сигналов, которые поступают от датчиков. Главным среди сигналов являются данные о положении педали «газа», именно эти данные позволяют системе понять, чего хочет водитель — ускориться или сбавить обороты. Также при переключении скоростей учитывается скорость вращения колес, валов в КПП, а также положение ручки переключения передач. Грубо говоря, в момент переключения передач какие-то доли секунды сцепление обеспечивается за счет двух систем дисков, после чего одна из них отключается. Кроме скорости переключения соблюдается также плавность, то есть ни намека на рывки или толчки.

О плюсах двойного сцепления

• Скорость и плавность переключения передач.
• Экономия топлива (даже больше чем на «механике»).
• Лучшая разгонная динамика по сравнению с АКПП и МКПП . Достигается благодаря отсутствию пауз и падения мощности между переключением передач.
• Двойное сцепление идеально сочетается с мощными автомобилями (от 200 «лошадей» и выше).
• Возможность переключения передач в ручном режиме.

О недостатках двойного сцепления

• Сложная конструкция, что так или иначе сказывается на стоимости обслуживания и ремонта. Те, кому довелось заниматься ремонтом коробки с двойным сцеплением в один голос утверждали об оооочень высоких ценах на ремонт и запчастях.
• Проблема найти специалиста, который бы взялся за ремонт коробки с двойным сцеплением или выполнил его правильно.

Как-то так… Надеюсь вам было интересно и понятно!?

Всем пока, и удачи!

Преимущества DSG с «мокрым» сцеплением

Еще на заре производства DSG-6 DQ250 автовладельцы часто жаловались на ранний выход из строя дифференциала, на образующуюся в процессе эксплуатации транспортного средства стружку, способную «убить» коробку. Но с 2007-2008 года эти проблемы полностью устранены и на практике встречаются за редким исключением. Преимущества «шестерки» на фоне «семерки» очевидны. Во-первых, это более надежная конструкция сцепления. Даже несмотря на то, что фрикционы со временем изнашиваются, появляется «пыль», одним словом – продукт выработки, спустя 150-200 тыс. км пробега они остаются пригодными, нужно всего лишь заменить масло. Во-вторых, гораздо больший ресурс за счет конструктивной простоты: известны случаи прохождения автомобилем 250-300 тыс. км с DSG-6 DQ250 фактически без единой серьёзной поломки. В тоже время, производитель заверил ресурс 7-ступенчатого преселектива, равный 300 тыс. км, вот только на практике нужно постараться проехать хотя бы 100-150 тыс. км, чтобы не сломался соленоид или не вышел из строя мехатроник.

Злейший враг DSG-6 DQ250 – чип-тюнинг двигателя. Если вы делаете основной акцент на надежности и ресурсе агрегата, стоит отказаться вообще от любых видов тюнинга мотора. На заводе VAG настраивают программное обеспечение преселектива таким образом, что передаточные числа всегда соответствуют заявленным показателям мощности и крутящего момента ДВС. От возможности «прокачать» движок машины отказывается малая часть автолюбителей, а все потому, что преселектив с «мокрым» сцеплением предназначен для моделей с мощным и, как правило, турбированным движком. Диапазон колоссальный – от 1.4-литровых турбированных агрегатов на 140 сил до 250-сильных V-образных шестерок. Благодаря тюнингу можно с легкостью увеличить мощность на 40-60 лошадей, но даже этого достаточно для того, чтобы уже спустя 40-50 тыс. км пробега коробка DSG-6 DQ250 начала медленно «умирать».

Как увеличить срок эксплуатации сцепления

Стандартный ресурс сцепления механической коробки составляет 100 тысяч километров пробега. На роботизированных коробках ресурс меньше, около 70 тысяч км пробега.

Указанные ресурс рассчитан при щадящем аккуратном использовании машины. Если постоянно резко стартовать, бросать сцепление и т.д., то ресурс значительно меньше.

Рывки, пробуксовки приводит к быстрому изнашиванию диска сцепления, поэтому начинаетс пахнуть, когда плавится диск.

У корзины слабые детали — это лепестки. Со временем они становятся слабее и прижимают с меньшей силой. А в этом случае, сцепление не выключается полностью, поэтому иногда можно услышать хруст, когда водитель пытается переключить скорость. В итоге страдают и корзина, и выжимной подшипник, и диск сцепления.

Правильным действием водителя будет также плавное отпускание педали сцепления, а не бросание его. При трогании с места не следует давать большие обороты двигателю, а начинать движение плавно. И еще, полностью отпускать сцепление. Некоторые водители положат ногу на педаль и она остается немного нажатой. По отзывам, наиболее надежным сцеплением является сцепление SACHS.

Как правильно пользоваться сцеплением на автомобиле

На практике работа со сцеплением автомобиля в основном выражается в выработке навыка правильного трогания с места, особенно на подъеме. При оживленном городском движении умелая работа с педалью позволит автомобилю двигаться плавно и не заглохнуть при резком торможении.

При начале движения, нужно, отпуская педаль сцепления, уловить момент соприкосновения дисков, уравновесить скорости их вращения, и дальше плавно отпустить педаль. Ориентир – число оборотов двигателя. Если двигатель работает равномерно, значит, сцепление включается правильно.

Сцеплением следует пользоваться лишь при старте, переключении передач и при остановке автомобиля. Выполнение этого требования продлит срок его службы.

• Резкое или, наоборот, замедленное отпускание педали сцепления при старте приводит к ускоренному износу рабочей поверхности дисков.
• Остановка на светофоре при нажатой педали и включенной передаче не лучшим образом скажется на работе нажимных пружин, подшипника и вилки выключения.

Две главные неисправности механизма сцепления – это недостаточно плотное соприкосновение дисков и недостаточно полное их разъединение.

1. В первом случае сцепление пробуксовывает, а у автомобиля будет наблюдаться плохая динамика разгона. Обычно это является результатом износа ведомого диска, его фрикционных накладок.
2. Во втором случае в результате неполного разъединения дисков при включенной передаче и нажатой педали автомобиль пытается поехать.

Если эти неисправности не устраняются регулировкой привода, то необходим ремонт самого механизма в стационарных условиях.

Как продлить срок службы сцепления

Как правило, сцепление имеет ограниченный срок службы, который зачастую на МКПП не превышает 100 тыс. км. Что касается роботизированных коробок передач, сцепление может выйти из строя намного раньше (к 60-70 тыс. км.).

Обратите внимание, приведенные выше данные актуальны в случае щадящей эксплуатации автомобиля. Под такой эксплуатацией следует понимать отсутствие резких стартов, пробуксовок и высоких нагрузок на сцепление и трансмиссию, а также предполагается, что водитель (в случае с механикой) умеет пользоваться сцеплением правильно

Прежде всего, важно при остановке (например, на светофоре) переводить рычаг в нейтраль, а не удерживать выжатой педаль сцепления и педаль тормоза без выключения передачи

Игнорирование данного правила быстро выводит из строя выжимной подшипник

Прежде всего, важно при остановке (например, на светофоре) переводить рычаг в нейтраль, а не удерживать выжатой педаль сцепления и педаль тормоза без выключения передачи. Игнорирование данного правила быстро выводит из строя выжимной подшипник. При этом если выжимной заклинит, это приведет к повреждениям корзины и других элементов

При этом если выжимной заклинит, это приведет к повреждениям корзины и других элементов.

Еще частые пробуксовки, разгон с высоких оборотов приводит к тому, что активно изнашивается диск сцепления (сцепление подгорает). Что касается корзины сцепления, проблемы обычно связаны с лепестками. Обычно через определенное время их эластичность и прижимная сила меняется.

Результат- сцепление не может выключиться полностью. Это приводит к тому, что водителю сложно переключать передачи, скорости включаются туго, с усилием. Также общий износ корзины сцепления становится причиной повреждений  выжимного подшипника и диска сцепления.

В качестве итога добавим, что сцепление нужно отпускать плавно, не раскручивать двигатель до высоких оборотов во время старта с места, а также полностью отпускать педаль сцепления во время езды. Тягу также лучше дозировать  педалью газа, а не педалью сцепления, так как часто неопытные водители практикуют прием частичного выжима сцепления (в целях ограничения величины передаваемого крутящего момента на колеса).

История появления

Создателем по праву считается, конструктор Адольф Кегрессом, именно он впервые в 1939 году изложил принцип двойного сцепления. Позже его разработку в штучных вариантах стали использовать на гоночных треках, на отдельных машинах. Но в широком применении все так и осталось на бумаге. И лишь только в 1980 году, компания Porsche, по новой взялась за эти разработки.

Именно этот производитель показал, что возможно переключать передачи под нагрузкой, то есть обороты двигателя практически не сбрасывались. Эта разработка была поистине революционной, потому как она позволяла снижать эффект турбоямы, что для турбированных моторов является огромной проблемой. Сейчас же переключения происходили без рывков и провалов, а поэтому крутящий момент передается без потерь.

Заключение

Из всего написанного вы, несомненно, смогли составить представление об основных типах сцепления, которые так или иначе присутствуют в современных конструкциях колесных и гусеничных транспортных средств, его базовом устройстве и работе.

Существуют и более редкие, наподобие керамических на гоночных автомобилях, и разного рода экзотика вроде электромагнитного порошкового, включаемого при помощи электромагнита, который уплотняет прослойку между дисками из ферромагнитного порошка до обретения им фрикционных свойств.

Тем не менее, рассмотрение всех известных видов сцепления не входит в задачи данной статьи, размещенной на тематическом ресурсе, поэтому, если у вас возник интерес поглубже разобраться в вопросе, придется немного погуглить, а с имеющимися знаниями будет проще воспринять новую информацию.

Делаем выводы

Как мы поняли, очень важно, чтобы при однодисковом сцеплении, выполняемом без влаги, всегда было включено устройство. Возможно движение благодаря приводу

Когда выжимается педаль, то сцепление включается в работу, подключая ведомый подшипник. Он жмет на лепесточки пружинки диафрагмы, двигающиеся по направлению к маховику и диску, в итоге прекращая выжимную силу педали. Когда педаль отпускается, то пружинка, воздействуя на диск, а потом на маховик, приводя к образованию крутящего момента. Именно так осуществляется работа устройства, способствующего движению автомобиля, как по команде выполняя все желания водителя.
