Двигатель внутреннего сгорания: устройство, принцип работы, виды

Принцип работы

При сгорании горючей смеси, состоящей из легковоспламеняемых продуктов и воздуха, выделяется больше количество энергии. Причем в момент воспламенения смеси она значительно увеличивается в объеме, возрастает давление в эпицентре воспламенения, по сути, происходит маленький взрыв с высвобождением энергии. Этот процесс и взят за основу.

Если сгорание будет производиться в закрытом пространстве – возникающее при сгорании давление будет давить на стенки этого пространства. Если одну из стенок сделать подвижной, то давление, пытаясь увеличить объем замкнутого пространства, будет перемещать эту стенку. Если к этой стенке присоединить какой-нибудь шток, то она уже будет выполнять механическую работу – отодвигаясь, будет толкать этот шток. Соединив шток с кривошипом, при перемещении он заставит провернуться кривошип относительно своей оси.

В этом и заключается принцип работы силового агрегата с внутренним сгоранием – имеется закрытое пространство (гильза цилиндра) с одной подвижной стенкой (поршнем). Стенка штоком (шатуном) связана с кривошипом (коленчатым валом). Затем производится обратное действие – кривошип, делая полный оборот вокруг оси, толкает штоком стенку и так возвращается обратно.

Но это только принцип работы с пояснением на простых составляющих. На деле же процесс выглядит несколько сложнее, ведь надо же вначале обеспечить поступление смеси в цилиндр, сжать ее для лучшего воспламенения, а также вывести продукты горения. Эти действия получили название тактов.

Всего тактов 4:

  • впуск (смесь поступает в цилиндр);
  • сжатие (смесь сжимается за счет уменьшения объема внутри гильзы поршнем);
  • рабочий ход (после воспламенения смесь из-за своего расширения толкает поршень вниз);
  • выпуск (отведение продуктов горения из гильзы для подачи следующей порции смеси);

Такты поршневого двигателя

Из этого следует, что полезное действие имеет только рабочий ход, три других – подготовительные. Каждый такт сопровождается определенным перемещением поршня. При впуске и рабочем ходе он движется вниз, а при сжатии и выпуске – вверх. А поскольку поршень связан с коленчатым валом, то каждый такт соответствует определенному углу проворота вала вокруг оси.

Реализация тактов в двигателе делается двумя способами. Первый – с совмещением тактов. В таком моторе все такты выполняются за один полный проворот коленвала. То есть, пол-оборота колен. вала, при котором выполняется движение поршня вверх или вниз сопровождается двумя тактами. Эти двигатели получили название 2-тактных.

Второй способ – раздельные такты. Одно движение поршня сопровождается только одним тактом. В итоге, чтобы произошел полный цикл работы – требуется 2 оборота колен. вала вокруг оси. Такие двигатели получили обозначение 4-тактных.

Принцип работы ДВС

Двигатель работает на тепловой энергии газов, образующихся при сгорании используемого топлива, что в свою очередь запускает поршневое движение в цилиндре. ДВС работает циклически. Для того чтобы повторялся каждый последующий цикл, отработанная смесь удаляется, а в поршень поступает новая часть топлива и воздуха.

В современных моделях автомобилей используются двигатели, работающие на 4-х тактах. Работа такого двигателя основана на четырех равных по времени частях. Такт – это процесс, который осуществляется в цилиндре автомобильного двигателя за один рабочий ход (поднятие/опускание) поршня.

Поршень в цилиндре осуществляет четыре тактовых движения – два вверх и два вниз. Тактовое движение начинается с крайней точки (нижней или верхней) и проходит следующие этапы: впуск, сжатие, движение и выпуск.

Более детально рассмотрим особенности работы ДВС на каждом из тактов.

Впуск начинается в крайней точке (МТ – мертвая точка). Не имеет значения, с какой точки начинается движение, с верхней МТ или нижней МТ. Начиная свое движение в цилиндре, поршень захватывает поступившую топливно-воздушную смесь при открытом клапане впуска. При этом ТВС может образовываться как во впускном коллекторе, так и в камере сгорания.

При сжатии клапаны впуска полностью закрыты, ТВС начинает сжиматься непосредственно в цилиндрах. Это происходит за счет обратного поршневого движения от одной МТ к другой. При этом ТВС сжимается до размера самой камеры сгорания. Сильное сжатие обеспечивает более продуктивную работу ВДС.

Такт движения (рабочий ход)

На данном такте осуществляется розжиг воздушно-топливной смеси. Это может быть как путем самовоспламенения (для дизельных двигателей), так и принудительным воспламенением (для бензиновых двигателей). Вследствие возгорания ВТС происходит быстрое образование газов, энергия которых воздействует на поршень, приводя его в движение. КШМ трансформирует поступательные поршневые движения во вращательные вала. Клапаны системы на такте движения, как и на такте сжатия должны быть полностью закрытыми.

На последнем такте выпуска происходит открытие всех выпускных клапанов, после чего газораспределительный механизм удаляет отработанные газы из ДВС в выпускную систему, где происходит очистка, охлаждение и снижение уровня шума. В конце происходит полный выброс газов в атмосферу.

После завершения такта выпуска, циклы повторяются, начиная с такта впуска.

Видео, в котором наглядно показывается устройство и работа двигателя внутреннего сгорания:

Устройство ДВС

Конструктивно двигатели делят, с учетом устройства и компоновки техники, на которой они установлены. Но сохраняются неизменными принципы, одинаковые для конструкции любого ДВС.

Двигатель комплектуется такими конструктивными узлами:

  • блоком цилиндров – основной частью корпуса с проемами для рабочих камер, рубашкой охлаждения (для моторов, охлаждаемых жидкостью), крепежными отверстиями для установки головок и картера, посадочными местами для коленчатого вала и прочими конструктивными элементами;
  • кривошипно-шатунной группой – с коленчатым валом, к которому крепятся шатуны, приводящие в действие поршни, двигающиеся внутри цилиндров; инерция вращения поддерживается маховиком;
  • газораспределительным механизмом – системой, подающей в камеры сгорания топливо-воздушную смесь, с отводом выхлопа; включает распределительный вал, клапана, приводимые в действие коромыслами, ремнем или цепью, соединенными с коленвалом;
  • топливной системой – подает горючее в камеры сгорания, после обогащения воздухом; включает бак, систему трубок для подвода питающей жидкости, карбюратора или инжектора (с учетом особенностей конструктивного устройства), форсунок, насоса, фильтрующего элемента;
  • смазочной системой – с подачей смазки к трущимся деталям; включает масляный насос, приводящийся коленчатым валом, систему патрубков и полостей, фильтр и поддон; предусмотрено устройство «сухого» или «мокрого» картера;
  • системой зажигания – для поджигания топливно-воздушной смеси; используется только на бензиновых двигателях, поскольку на дизельных моторах топливо с воздухом воспламеняется самостоятельно, при определенном давлении;
  • системой охлаждения – может быть воздушной или жидкостной, для снижения температуры корпуса мотора, чтобы предупредить износ и выход из строя элементов;
  • электросистемой – источником электроэнергии, необходимой для работы мотора; включает аккумуляторную батарею, генераторный блок, стартер и проводку с датчиками;
  • системой выхлопа – для удаления продуктов сгорания в атмосферу, с доочисткой этой смеси, снижением шума от работы двигателя, фильтрующим элементом.

Конструкция узлов совершенствуется, по мере появления новых материалов и конструктивных решений.

С учетом особенностей конструктивного устройства различных элементов двигателей, важно учитывать такие моменты:

  • цилиндры могут выполняться отдельно, с запрессовкой в корпус блока, или совместно с корпусом; моноблочные системы не предусматривают восстановления, в связи с тем, что нельзя заменить гильзу;
  • корпуса двигателей изготавливают из сплавов чугуна или алюминия, устойчивых к перепадам температуры и высокому давлению;
  • головка блока цилиндров выполняется с ним совместно или в виде отдельной детали; при раздельном исполнении возможно использование разных материалов для головки и блока цилиндров;
  • работа кривошипно-шатунного механизма может уравновешиваться балансирными валами, расположенными по сторонам от коленвала и нивелирующими влияние инерционных сил; в результате снижается вибрация и шум, исключаются перегрузки двигателя;
  • негативное влияние пружин при быстрой работе двигателя с механическим газораспределительным механизмом снижается за счет десмодромной системы управления мотором – со сложной конфигурацией кулачков;
  • зависание клапанов исключается легкими материалами для изготовления этих деталей и пружинных элементов, пневматическим приводом;
  • альтернатива традиционной конструкции ГРМ – гильзовый способ, разработанный Найтом; предусматривает использование взамен клапанов скользящих гильз, работающих бесшумно и долговечно; этот способ перестали использовать по причинам большого расхода смазочной жидкости, с разработкой верхнеклапанной конструкции;
  • ранние модели двигателей комплектовались не стартерами, а генераторами переменного тока (магнето), приводимыми в действие коленчатым валом; это требовало прокручивания вала двигателя для запуска;
  • вредное воздействие на экологию выхлопных газов частично снижается каталитическим нейтрализатором, окисляющим и химически преобразовывающим выхлоп;
  • электронные системы дополнительно улучшают работу двигателя; изменение фаз газораспределения изменяет нагрузку на мотор, с учетом включенной передачи, снижая потребление горючего; дезактивация цилиндров регулирует объем камер сжатия, отключая ненужные цилиндры; регулировка степени сжатия изменяет объем камер сгорания, с учетом режимов работы мотора.

Эти и другие особенности конструктивно улучшили работу двигателей внутреннего сгорания.

Двухтактные моторы

Помимо четырехтактных поршневых ДВС существуют двухтактные. Принцип их работы несколько отличается от описанного выше. Устройство такого мотора проще. В цилиндре имеется для окна – впускное и выпускное, расположенное выше. Поршень, находясь в НМТ, перекрывает впускное окно, затем, двигаясь вверх, перекрывает выпускное и сжимает рабочую смесь. По достижении им ВМТ на свече образуется искра и поджигает смесь. В это время впускное окно оказывается открытым, и через него в кривошипную камеру попадает очередная доза топливно-воздушной смеси.

Во время второго такта, двигаясь вниз под воздействием газов, поршень открывает выпускное окно, через которое отработавшие газы выдуваются из цилиндра новой порцией рабочей смеси, которая попадает в цилиндр через продувочный канал. Частично рабочая смесь при этом также уходит в выпускное окно, что объясняет прожорливость двухтактного ДВС.

https://youtube.com/watch?v=UmSWniwDEBk

Подобный принцип работы позволяет достичь большей мощности двигателя при меньшем рабочем объеме, однако за это приходится расплачиваться большим расходом топлива. К преимуществам таких моторов можно отнести более равномерную работу, простую конструкцию, малый вес и высокую удельную мощность. Из недостатков следует упомянуть более грязный выхлоп, отсутствие систем смазки и охлаждения, что грозит перегревом и выходом агрегата из строя.

Мне нравится2Не нравится1

Устройство механизма вращения клапана

Механизм вращения клапана состоит из: неподвижного корпуса 2 в наклонных канавках которого расположены пять шариков 3 с возвратными пружинами 10, дисковой пружины 9 и опорной шайбы 4 с замочным кольцом 5. Механизм устанавливается в рас­точке, сделанной в головке цилиндров под опорной шайбой 4 кла­панной пружины 6, закрепляемой на стержне 1 с помощью сухари­ков 8 и тарелки 7. При закрытом клапане давление на дисковую пружину 9 сравнительно невелико, и она выгнута наружным краем вверх, а внутренним краем опирается в заплечик корпуса 2. Шари­ки 3 отжаты пружинами 10 в исходное положение.

В момент открытия клапана давление клапанной пружины на опор­ную шайбу 4 возрастает; под действием этого давления дисковая пружина 9, выпрямляясь, передает давление на шарики 3 и вызы­вает их перемещение в конечное положение. Вместе с шариками перемещаются дисковая пружина с опорной шайбой, клапанная пружина и клапан. Когда клапан закрывается, давление на дисковую пружину 9 уменьшается, и она, выгибаясь, вновь касается своим внутренним краем заплечиков корпуса 2, освобож­дая тем самым шарики 3. Шарики под действием возвратных пру­жин перемещаются в исходное положение. Таким образом, при каждом открытии клапана происходит его поворот на некоторый угол. (При номинальном скоростном режиме клапаны совершают 20—40 об/мин.)

История изобретения ДВС

Итак, в связи с тем, что первым двигателем внутреннего сгорания была пушка, необходимо было бы узнать имя изобретателя, но оно, к сожалению, потерялось в веках. Известно, только,что в Европе пушка появилась в 14-м веке, а в восточных странах еще в 13-м.

Христиан Гюйгенс (портрет слева) в начале 17-го века предложил внутрь цилиндра с поршнем насыпать немного пороха. Если этот порох поджечь, то поршень поднимется вверх и шток прикрепленный к поршеню может совершить некоторую работу. Затем аппарат необходимо было разобрать, засыпать новую порцию пороха и продолжить. Шток останавливался в верхнем положении при помощи специального фиксатора.

Конечно, на это сейчас мы смотрим с удивлением, но для 17-го века это был прорыв.

В 1690 году (конец 17-го века) Дени Папен (портрет справа) усовершенствовал эту конструкцию предложив вместо пороха залить на дно цилиндра воду. Если нагреть цилиндр вода испарится превратившись в пар и этот пар совершит работу подняв поршень. Затем поршень можно остудить пар внутри превратится в воду и процесс можно повторить.

Через 15 лет, в 1705 году английский кузнец Томас Ньюкомен предложил машину для откачки воды из шахт. Его аппарат состоял из котла, который производил пар.  Пар подавался в цилиндр и там совершал работу. Для быстрого охлаждения цилиндра он применил форсунку, которая впрыскивала холодную воду в этот цилиндр, тем самым охлаждая его. Конечно, периодически приходилось скопившуюся в цилиндре воду выливать, но машина его работала эффективно. Назвать такую машину двигателем внутреннего сгорания сложно, ведь нагрев воды происходит вне цилиндра, но такова история. Весь 18-й век посвящен изобретению конструкций работающих на использовании энергии пара.

Только в 1801 году французский изобретатель Филип Лебон придумал подавать в цилиндр светильный газ в смеси с воздухом и поджигать его там. Он даже получил патент на этот газовый двигатель. Но в связи с тем, что Лебон рано умер (в 1804 году в возрасте 35 лет), довести свое детище до практической модели не успел.

Этьен Ленуар (француз с бельгийскими корнями), придумывал различные механические конструкции, работая на гальваническом заводе. Именно он считается изобретателем первого работающего двигателя внутреннего сгорания.

Доработав идею Лебона, в 1860 году он взял за основу двухходовой поршень, который совершал работу двигаясь как вправо, так и влево. А смесь светильного газа и воздуха он поджигал в отдельной камере при помощи электрической искры. Направляя продукты сгорания (в зависимости от положения поршня) либо в правую, либо в левую полость, как пар у паровоза.

Как видим это опять не совсем похож на современный двигатель в нашем его понимании, но прародитель его это уж точно. Выпустив более 300 таких двигателей, он разбогател и перестал заниматься изобретательством. Изобретенный Августом Николаусом Отто двигатель вытеснил с рынка двигатели Ленуара. Именно Отто предложил и построил четырехтактный двигатель. КПД его двигателя достигал 15%, это почти в 3 раза выше чем у двигателей Ленуара. Кстати сказать современные бензиновые двигатели имеют КПД не выше 36%, это все чего мы достигли за 150 лет работы над двигателями внутреннего сгорания. На этом четырехтактном цикле работают сейчас большинство двигателей.

Только после изобретения двигателей работающих на жидком топливе (керосине и бензине), их вполне уже можно было устанавливать на повозки, что и сделал Карл Бенс в 1886 году.

В компании у Отто работали  Готлиб Даймлер (слева) и Вильгельм Майбах ( на фото слева).  И хотя предприятие работало прибыльно (двигателей Отто было продано более 42 тысяч штук), применение светильного газа резко сужало сферу применения. Даймлер и Майбах впоследствии организовали производство автомобилей постоянно их совершенствуя. Их имена знают практически все. Ведь именно они придумали автомобиль «Мерседес». Сын Вильгельма Майбаха – Карл (на фото справа),  занимался авиационными двигателями, а затем и выпуском знаменитых автомобилей «Майбах».

В 1893 году Рудольф Дизель запатентовал двигатель работающий на отходах производства бензина – солярке.В его двигателе смесь не нужно было воспламенять, она загоралась сама от высокой температуры в цилиндре. Но и смесь воздуха с топливом готовилась несколько по-другому. В его двигателе топливо (солярка) подавалась в цилиндр в конце цикла сжатия специальным насосом. Это было революционным прорывом. Многие современные бензиновые двигатели используют этот метод образования воздушно-топливной смеси. Дизельный же двигатель не претерпел особых изменений.

Классификация ДВС: варианты

Рядный, V-образный, VR-образный, U-образный, поперечный, продольный, роторный, «звезда» и еще с десяток наименований – это не «тип», а конфигурация, компоновка частей поршневого ДВС, относящегося к бензиновым (газовым), или дизельным. Разделение по количеству цилиндров и их расположению часто называют «архитектурой». Сейчас конфигурацией пользуются как основным критерием, потому, что самое массовое применение в мировом автопроме имеют поршневые движки с возвратно‐поступательным принципом работы, включающие привычный набор: цилиндр‐головка‐поршень‐шатун‐коленвал. Исключение — РПД, но о них поговорим отдельно.

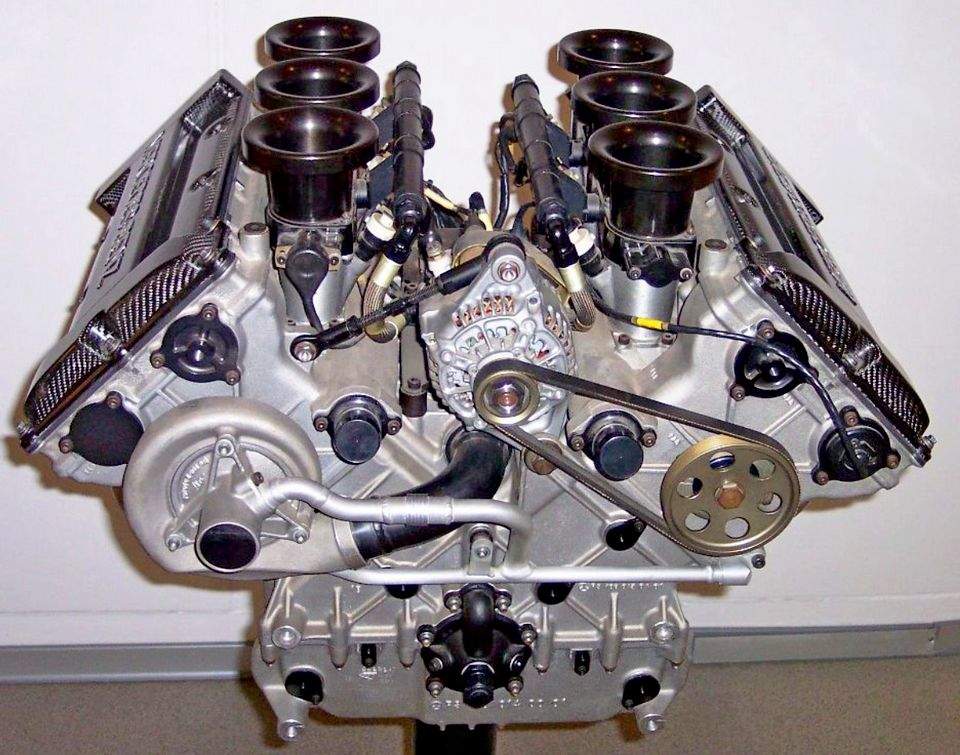

Классический V-образный 6-ти цилиндровый (DTM Rennmotor 1996) двигатель Мерседес

Другие критерии, по которым двигатели можно классифицировать:

  • Тактность — 2Т, 4Т.
  • Способ смесеобразования — карбюраторные, инжекторные, впрысковые.
  • Рабочий объем (куб. см).
  • Тип ГРМ — клапанный, поршневой, золотниковый.
  • Количество клапанов на цилиндр.
  • Система охлаждения — воздушное, воздушно‐масляное, жидкостное.
  • Наличие и количество распредвалов — одновальный, двухвальный.
  • Наличие или отсутствие принудительной подачи воздуха — турбированные или атмосферные.
  • Конструкция привода ГРМ — ременной, цепной, штанговый, шестеренчатый.
  • Расположение относительно оси движения машины — продольное, или поперечное.

Какой формы будет этот вал – коленчатый (как в большинстве моторов авто), аксиальный, или просто центральный ротор, а также количество, форма, расположение цилиндров, схема системы газораспределения и питания — все это определяется механическим принципом, который человек сконструировавший этот двигатель, взял за основу.

Виды двигателей внутреннего сгорания по принципу работы:

  • Возвратно‐поступательные — в которых линейные движения поршня в цилиндре кривошипный механизм трансформирует во вращение коленвала.
  • Роторные – где камера сгорания подвижна, и давление сгорающего топлива сразу же придает эксцентриковому валу (ротору) вращательное движение.
  • Аксиальные — где, вместо коленвала, нижняя шейка шатунов интегрирована в качающуюся звездообразную шайбу, за счет эксцентрика раскручивающую центральный вал.
  • Свободнопоршневые (прототипы) – в которых два оппозитно направленных поршня, с отдельной для каждого камерой сгорания, закреплены на одном штоке. Вращение тут исключено в принципе, и работа составляет только осевое (вправо-влево) перемещение штока, являющегося якорем электрогенератора.

Устройство

Несмотря на разнообразие установок, виды двигателей внутреннего сгорания компонуются из нескольких узлов. Совокупность компонентов размещается в корпусе агрегата. Чёткая и слаженная работа каждой составной части в отдельности, в совокупности представляет мотор единым неделимым организмом.

Блок мотора.Блок цилиндров объёдиняет в себе полости цилиндрической формы, внутри которых происходит воспламенение, и сгорание топливовоздушной смеси. Горения приводит к тепловому расширению газов, а цилиндры мотора служат направляющей, не дающей тепловому потоку выйти за пределы нужных рамок;

Блок цилиндров мотора:

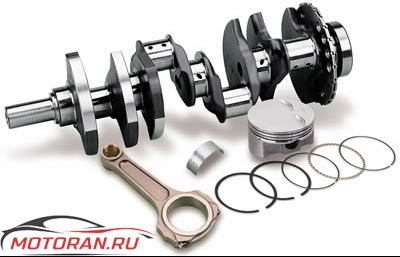

Механизм кривошипов и шатунов мотора.Совокупность рычагов, посредством которых на коленчатый вал передается сила, заставляющая совершать вращательные движения;

Кривошипно-шатунный механизм мотора:

Распределитель газа мотора.Приводит в движение клапана впуска и выпуска, способствует процессу газообмена. Выводит отработку из полости агрегата, наполняет её нужной порцией с целью продолжить работу механизма;

Газораспределительный механизм мотора:

Подвод горючего в моторе.Служит для приготовления порции горючего в нужной пропорции с воздухом, передаёт эту порцию в полость посредством распыления или самотёком;

Карбюратор:

Система воспламенения в моторе.Механизм поджигает поступившую порцию в полости камеры. Выполняется посредством свечи зажигания или свечи накаливания.

Свеча зажигания:

Система вывода отработанных продуктов из мотора.Механизм предназначен для эффективного удаления сгоревших продуктов и излишков тепла.

Приёмная труба:

Запуск силовой установки внутреннего сгорания сопровождается подачей горючего в агрегат, в полости камеры объёмного вытеснения субстанция сгорает. Процесс сопровождается выделением тепла и увеличением объёма, что провоцирует перемещение поршня. Перемещаясь, деталь преобразует механическую работу в кручение коленчатого механизма.

По завершению действие повторяется снова, таким образом, не прерываясь ни на минуту. Процессы, в течении которых совершается работа установки:

  • Такт.Перемещение поршня из крайнего нижнего положения в крайнее верхнее положение и в обратном порядке. Такт считается одним перемещением в одну сторону.
  • Цикл.Суммарное количество тактов, необходимое при совершении работы. Конструктивно, агрегаты в состоянии выполнять цикл за 2 (один оборот вала) или 4 (два оборота) такта.
  • Рабочий процесс.Действие, подразумевающее: впуск смеси, сдавливание, окисление, рабочий ход, удаление. Рабочий процесс характерен как для двухтактных моторов, так и для четырёхтактных двигателей.

Устройство двигателя внутреннего сгорания

Несмотря на разнообразие типов и конструкций ДВС, принцип его устройства остается практически неизменным на любой технике. Конечно, отдельные элементы конструкции могут сильно отличаться на разных двигателях, но основные узлы и компоненты очень похожи между собой. Итак, двигатель внутреннего сгорания состоит из таких конструктивных узлов.

Блок цилиндров (БЦ) – «оболочка» ЦПГ и всего двигателя в целом, в том числе с рубашкой системы охлаждения.

  Кривошипно-шатунный механизм, он же КШМ – узел, в котором происходит преобразование прямолинейного движения поршня во вращательное. Состоит из коленвала, поршней, шатунов, маховика, а также подшипников скольжения (вкладышей), на которые опирается коленвал и крепления шатунов.

Газораспределительный механизм (ГРМ) – это система подачи в цилиндры топливно-воздушной смеси и отвода выхлопных газов. Состоит из распредвалов, клапанов с коромыслами или штангами, ремня ГРМ, благодаря которому вся система работает синхронно с оборотами коленвала.

Система питания – это узел, в котором происходит подготовка топливно-воздушной смеси, которая затем подается в камеры сгорания. В зависимости от конструкции система подачи топлива может быть карбюраторной (одна форсунка на двигатель), инжекторной (форсунки установлены перед впускным клапаном каждого цилиндра), с непосредственным впрыском (форсунка установлена внутри камеры сгорания). Включает в себя топливный бак с фильтром и насосом, карбюратор (опционально), впускной коллектор, форсунки, ТНВД (в дизельных двигателях), воздухозаборника с воздушным фильтром.

Система смазки двигателя – обеспечивает подачу смазки в каждый из узлов трения, а также на участки, требующие дополнительного охлаждения (например, на нижнюю часть поршней). Состоит из масляного насоса, подключенного к коленвалу, системы трубок и каналов, выходящих на пары трения, масляного фильтра, масляного поддона. В зависимости от конструкции различаются двигатели с «сухим» и «мокрым» картером. У первых емкость для сбора моторного масла расположена отдельно, во вторых – непосредственно под двигателем.

Система смазки двигателя: 1 – масляный насос; 2 – пробка сливного отверстия картера; 3 – маслоприемник; 4 – редукционный клапан; 5 – отверстие для смазывания распределительных шестерен; 6 – датчик сигнальной лампы аварийного давления масла; 7 – датчик указателя давления масла; 8 – кран масляного радиатора; 9 – масляный радиатор; 10 – масляный фильтр.

Система зажигания – нужна для поджига топливной смеси в камере сгорания. Применяется только на бензиновых двигателях, поскольку дизтопливо воспламеняется само от сжатия. Включает в себя свечи зажигания, высоковольтные провода, катушки зажигания, а также распределитель (трамблер) на двигателях старого типа. В современных моторах система зажигания обходится без трамблера и даже без проводов: используется конструкция «катушка на свече».

Система зажигания двигателя: 1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

Система охлаждения – заботится о поддержании заданной рабочей температуры двигателя. Жидкостная система охлаждения состоит из теплоносителя (охлаждающей жидкости, антифриза), рубашки охлаждения (сеть камер и каналов внутри блока цилиндров), теплообменника (радиатор охлаждения), водяного насоса и термостата.

Электросистема – это источники энергии, необходимой для старта двигателя и поддержания его работы. К электросистеме относится аккумуляторная батарея, генератор, стартер, проводка и датчики работы двигателя.

Выхлопная система – отводит продукты сгорания из двигателя, выполняет функцию доочистки выхлопных газов, регулирует звук работы мотора. Состоит из выпускного коллектора, катализатора и сажевого фильтра (опционально), резонатора, глушителя. Каждая их этих частей постепенно развивается и совершенствуется в зависимости от запросов времени. Стремление к росту мощности сменилось поиском самых надежных и долговечных решений, затем на первое место вышла экономия топлива, а сегодня – забота о природе.

Интересные факты о двигателе внутреннего сгорания

Заслуживающая внимания информация о тепловых машинах:

  1. Энергоагрегат создан в 1804 г. изобретателем Ф. И. де Риваз (Швейцария). Установка была оснащена насосом, воспламенение топлива осуществлялось с помощью свечей зажигания.
  2. Самый большой дизель имеет габариты: высоту – 13,3 м, длину – 26,6 м, вес – 2300 т.
  3. Машина Volvo P1800 была оборудована 4-цилиндровой установкой объемом 1778 м³. Пробег составил 4800 тыс. км.
  4. Преобразователь емкостью 1мм³ создан в Великобритании. Мотор заправлен составом из водорода и метанола. Коленчатый вал делает 50 000 об/мин. Мощность установки составляет 0,015 л/с. Параметры дизеля: 5×153 мм.
  5. Современные тепловые аппараты оборудованы топливным блоком, работающим под давлением в 2000 атм. Однако энергомашины имеют недостаток – ограничение по максимальным виткам (20–26 тыс. об/мин).
  6. В емкости для горючего температура газа достигает +2000°С. Однако нагревание носит циклический характер, поэтому металлические части не раскаляются.

Коленчатый вал в ДВС работает по принципу масляного клина. Износ преобразователя энергии происходит при пуске и остановке подшипников скольжения, поэтому постоянно контролируют показатели давления масляной смеси. Большие установки (8 л), например, на гиперкаре Bugatti Chiron, не глушат, т. к. их запуск приводит к быстрому износу деталей.

Изготовление ДВС

Материал: картон, клей, проволока, моторчик, шестерни, батарейка 9V.

Ход изготовления 1. Изготовили из картона коленвал (вырезали круг) 2. Изготовили шатун (сложили прямоугольный лист картона 15*8 пополам и ещё на 90градусов), на концах которого сделали отверстия 3. Из картона изготовили поршень, в котором сделали отверстия (под поршневые пальцы) 4. Поршневые пальцы сделали по размеру отверстия в поршне, свернув небольшой лист картона 5. С помощью поршневого пальца закрепили поршень на шатуне, а с помощью проволоки шатун прикрепили к коленвалу 6. По размеру поршня свернули цилиндр, а по размеру коленвала картер (Картер – коробочка под коленвал) 7. Собрали механизм вращения коленвала (с помощью шестерёнок и моторчика), так чтобы при больших оборотах моторчика вращающий механизм развивал меньшие обороты (чтобы он мог провернуть коленвал с шатуном и поршнем) 8. К коленвалу прикрепили вращающийся механизм и поместили его в картер (закрепив вр. механизм к стенке картера) 9. Поршень поместили в цилиндр и склеили цилиндр с картером. 10. Идущие два провода + и – от моторчика присоединяем к батарейке и наблюдаем движение поршня.

Системы двигателя

Вышеописанное представляет собой БЦ (блок цилиндров) и КШМ (кривошипно-шатунный механизм). Помимо этого современный ДВС состоит и из других вспомогательных систем, которые для удобства восприятия группируют следующим образом:

  1. ГРМ (механизм регулировки фаз газораспределения);
  2. Система смазки;
  3. Система охлаждения;
  4. Система подачи топлива;
  5. Выхлопная система.

ГРМ — газораспределительный механизм

Чтобы в цилиндр поступало нужное количество топлива и воздуха, а продукты сгорания вовремя удалялись из рабочей камеры, в ДВС предусмотрен механизм, называемый газораспределительным. Он отвечает за открытие и закрытие впускных и выпускных клапанов, через которые в цилиндры поступает топливо-воздушная горючая смесь и удаляются выхлопные газы. К деталям ГРМ относятся:

  • Распределительный вал;
  • Впускные и выпускные клапаны с пружинами и направляющими втулками;
  • Детали привода клапанов;
  • Элементы привода ГРМ.

ГРМ приводится в действие от коленчатого вала двигателя автомобиля. С помощью цепи или ремня вращение передается на распределительный вал, который посредством кулачков или коромысел через толкатели нажимает на впускной или выпускной клапан и по очереди открывает и закрывает их.

Система смазки

В любом моторе есть множество трущихся деталей, которые необходимо постоянно смазывать, чтобы уменьшить потери мощности на трение и избежать повышенного износа и заклинивания. Для этого существует система смазки. Попутно с ее помощью решается еще несколько задач: защита деталей двигателя внутреннего сгорания от коррозии, дополнительное охлаждение деталей мотора, а также удаление продуктов износа из мест соприкосновения трущихся частей. Систему смазки двигателя автомобиля образуют:

  • Масляный картер (поддон);
  • Насос подачи масла;
  • Масляный фильтр с редукционным клапаном;
  • Маслопроводы;
  • Масляный щуп (индикатор уровня масла);
  • Указатель давления в системе;
  • Маслоналивная горловина.

Система охлаждения

Во время работы мотора его детали соприкасаются с раскаленными газами, которые образуются при сгорании топливо-воздушной смеси. Чтобы детали двигателя внутреннего сгорания не разрушались из-за чрезмерного расширения при нагреве, их необходимо охлаждать. Охладить мотор автомобиля можно с помощью воздуха или жидкости. Современные моторы имеют, как правило, жидкостную схему охлаждения, которую образуют следующие части:

  • Рубашка охлаждения двигателя;
  • Насос (помпа);
  • Термостат;
  • Радиатор;
  • Вентилятор;
  • Расширительный бачок.

Система подачи топлива

Система питания для двигателей внутреннего сгорания с воспламенением от искры и от сжатия отличаются друг от друга, хотя и имеют ряд общих элементов. Общими являются:

  • Топливный бак;
  • Датчик уровня топлива;
  • Фильтры очистки топлива — грубой и тонкой;
  • Топливные трубопроводы;
  • Впускной коллектор;
  • Воздушные патрубки;
  • Воздушный фильтр.

В обеих системах имеются топливные насосы, топливные рампы, форсунки подачи топлива, сам принцип подачи одинаков: топливо из бака с помощью насоса через фильтры подается в топливную рампу, из которой попадает в форсунки. Но если в большинстве бензиновых двигателей внутреннего сгорания форсунки подают его во впускной коллектор мотора автомобиля, то в дизельных оно подается непосредственно в цилиндр, и уже там смешивается с воздухом.

Выхлопная система

Система выхлопа предназначена для отвода отработанных газов из цилиндров двигателя автомобиля. Основные детали, ее составляющие:

  • Выпускной коллектор;
  • Приемная труба глушителя;
  • Резонатор;
  • Глушитель;
  • Выхлопная труба.

В современных двигателях внутреннего сгорания выхлопная конструкция дополнена устройствами нейтрализации вредных выбросов. Она состоит из каталитического нейтрализатора и датчиков, сообщающихся с блоком управления двигателем. Выхлопные газы из выпускного коллектора через приемную трубу попадают в каталитический нейтрализатор, затем через резонатор в глушитель. Далее через выхлопную трубу они выбрасываются в атмосферу.
