Бульдозеры Либхер: технические характеристики и обзор

Бульдозеры Либхер (Liebherr)

Производством бульдозеров занимается немецкая компания Liebherr, которая является одной из лидирующих фирм по строительству разнообразной строительной, землеройной и погрузочной техники. Однако именно в производстве бульдозеров компания добилась наибольших успехов, а её машины весом до 35 т составляют 40-50% мирового рынка. Производитель постоянно внедряет новейшие технологии, чтобы техника не только была конкурентоспособна, но и задавала ритм в своем классе.

Выделим некоторые достоинства бульдозеров от производителя:

• Использование гидростатического привода, который обеспечивает необходимую мощность для столь огромной машины, а также позволяет двигаться максимально плавно без рывков;
• Движение бульдозера управляется универсальным джойстиком, что дает возможность работать даже операторам без опыта и серьёзной подготовки;
• Система управления постоянно находит баланс между тягой и скоростью, что защищает двигатель от перегрузок;

Гидростатический привод также позволяет значительно снизить затрачиваемые на ремонт ресурсы и время, а также упростить производство, что ведет и к уменьшению стоимости.

Благодаря популярности бульдозеров Либхер, они получили значительное распространение. Сейчас это означает огромное количество б/у техники на рынке.

Единственным недостатком является то, что несмотря на масштабность производства и ведущие позиции, в России нет официального представительства либо лицензированных дилеров, что затрудняет покупку техники.

Модельный ряд

Так как официальных представительств в России нет, будем описывать доступные на рынке б\у техники, а также у неофициальных продавцов.

На данный момент можно найти различные модели с несколькими модификациями. Они различаются между собой наличием системы управления Litronic.

Каждая серия имеет модификации XL, L, и LGP, которые в основном отличаются отвалами, а также ходовой частью, что определяет назначение бульдозеров и возможность работать на том или ином типе грунта.

PR 724

Характеристики	Показатели
Вес, кг	19000-20000
Типоразмеры отвала, ДхВ, мм	3204х1200/3790х1100
Емкость отвала, м3	3,14-4,27
Тяговое усилие максимальное, кН	227
Мощность двигателя, кВт	118
Заглубление отвала, мм	520
Подъем отвала, мм	1177

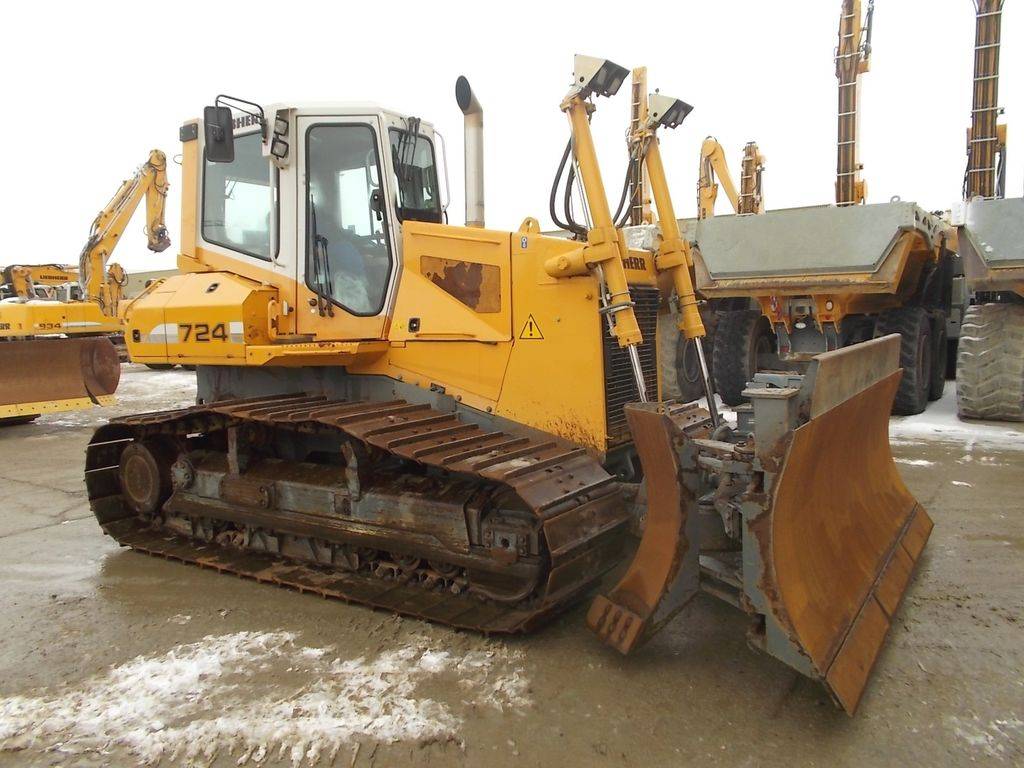

Фото бульдозера Liebherr PR724

PR 734

Характеристики	Показатели
Вес, кг	20400-24500
Типоразмеры отвала, ДхВ, мм	3363х1400/3995х1150
Емкость отвала, м3	3,80-5,86
Тяговое усилие максимальное, кН	274
Мощность двигателя, кВт	150
Заглубление отвала, мм	542
Подъем отвала, мм	1203

На видео Либхер PR 734:

https://youtube.com/watch?v=KLxDwj_JQw0

PR 736

Это новая серия, которая была представлена недавно и отличается улучшенной электроникой, дизайном и более комфортной кабиной. Оператор имеет два джойстика для управления движением и отвалом, а также удобный дисплей для отслеживания состояния бульдозера. В кабине есть кондиционер.

Характеристики	Показатели
Вес, кг	20300 – 24500
Типоразмеры отвала, ДхВ, мм	3363х1400/3995х1150
Емкость отвала, м3	3,80-5,86
Тяговое усилие максимальное, кН	274
Мощность двигателя, кВт	150
Заглубление отвала, мм	542
Подъем отвала, мм	1203

Фото бульдозера Liebherr PR736

PR 746

Еще один представитель новой серии, которые отличается повышенной производительностью и уровнем комфорта для оператора.

Характеристики	Показатели
Вес, кг	28300 – 30800
Типоразмеры отвала, ДхВ, мм	3700х1500/3995х1450/4500х1350
Емкость отвала, м3	6,00-7,20
Тяговое усилие максимальное, кН	274
Мощность двигателя, кВт	150
Заглубление отвала, мм	542
Подъем отвала, мм	1203

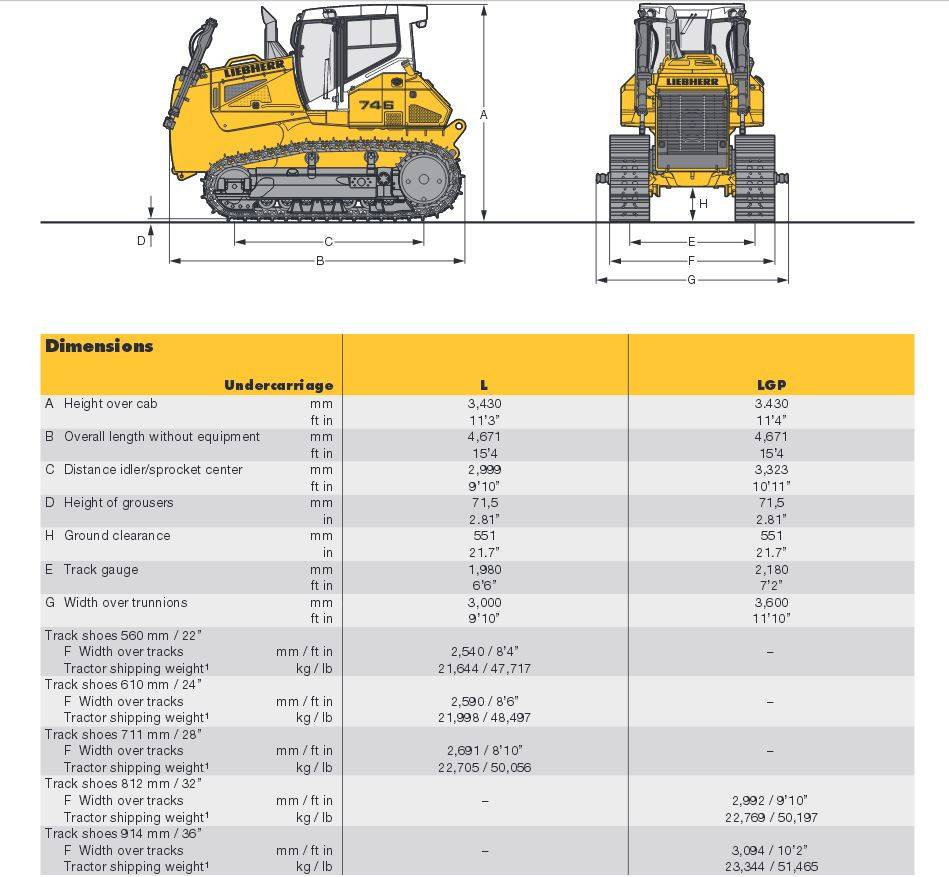

Фото бульдозера Liebherr PR746

PR 754-756

По характеристикам модели одинаковые. Модель PR 756, как и описанные выше, является более поздней модификацией, из-за чего проще управляется, более экономична и предоставляет больший комфорт оператору.

Характеристики	Показатели
Вес, кг	35000-40815
Типоразмеры отвала, ДхВ, мм	4200×1650/4325×1650/5030×1300
Емкость отвала, м3	8,9-11,7
Тяговое усилие максимальное, кН	495
Мощность двигателя, кВт	250
Заглубление отвала, мм	525
Подъем отвала, мм	1145

Видео обзор Liebherr PR 754:

https://youtube.com/watch?v=6X46WKYGn0Q

PR 764

Технические характеристики бульдозера Либхер PR 764:

Характеристики	Показатели
Вес, кг	44200 — 52700
Емкость отвала, м3	13,6-17
Тяговое усилие максимальное, кН	600
Мощность двигателя, кВт	310
Заглубление отвала, мм	525
Подъем отвала, мм	1200

На видео бульдозер Liebherr PR 764 в работе:

Ходовая часть

Бульдозер Либхер 734

Скорость машины может достигать 11 км/ч. Постоянную регулировку
скорости и крутящего момента выполняет система Litronic. Она также
рационализирует тягу при определенной нагрузке на рабочий орган.
Благодаря гусеничному ходу, Liebherr PR 734 может осуществлять
разворот на месте, является маневренной машиной и обладает высокой
проходимостью. Качество основания не играет никакой роли. Бортовые
редукторы устанавливаются усиленные, что положительно сказывается на
их износостойкости. Они оснащены защитной системой из уплотнительных
соединений, герметичность которых проверяется автоматически.
Бортовые редукторы также отвечают за включение стояночного тормоза
при остановке бульдозера.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры (L/XL/LGP):

• Длина пустого: 4114/4173/4173 мм;
• Ширина по краям траков – 2410/2410/2998 мм;
• Высота за кабиной – 3197/3197/3197 мм;
• База гусеницы – 2830/3210/3210 мм;
• высота гусеницы – 56/56/56 мм;
• дорожный просвет – 475/475/475 мм;
• Стандартные размеры рельсов — 610/610/914 мм.

Для Liebherr 724 L доступны следующие варианты крепления передней части:

• 6-позиционная приборная панель;
• 6-позиционный поворотный нож;
• прямой клинок;
• U-образный шпатель (для версий L и XL).

Характеристики оборудования

для версии L (6-позиционный отвал / 6-позиционный маятниковый отвал / U-образный отвал / прямой отвал):

• вместимость – 3,17/3,17/4,27/3,14 куб.м.;
• высота — 1200/1200/1250/1200 мм;
• рабочая ширина – 3204/3204/3000/3000 мм;
• транспортная ширина — 2997/2430/-/- мм
• высота подъема — 1149/1149/968/968 мм
• глубина опускания — 532/532/419/419 мм
• угол наклона – 5/5/10/10 градусов;
• угол поворота руля — 23/18/-/- град.;
• длина бульдозера с оборудованием – 5369/5369/5155/4941 мм;
• масса бульдозера с оборудованием – 16867/17202/16792/16662 кг;
• давление — 0,49/0,50/0,49/0,48 кг/кв.см.

Характеристики оборудования

для версии XL (6-позиционный отвал / 6-позиционный маятниковый отвал / U-образный отвал / прямой отвал)

• объем – 3,17/3,17/4,27/4,14 куб.см;
• высота — 1200/1200/1250/1200 мм;
• рабочая ширина – 3204/3204/3000/3000 мм;
• транспортная ширина — 2997/2430/-/- мм
• высота подъема — 1187/1187/1062/1062 мм
• глубина опускания — 510/510/460/460 мм
• угол наклона — 5/510/10 градусов;
• угол поворота руля — 23/18/-/- град.;
• длина бульдозера с принадлежностями – 5501/5501/мм;
• бульдозер с оборудованием – 17427/17762/17287/17157 кг;
• давление — 0,44/0,45/0,44/кг/см кв.

Характеристики оборудования

для версии XL (6-позиционный бульдозерный отвал / 6-позиционный осциллирующий бульдозерный отвал / прямой отвал)

• вместимость — 3,39/3,39/3,43 куб.м;
• высота — 1100/1100/1100 мм;
• рабочая ширина – 3790/3790/3600 мм;
• транспортная ширина — 3537/3000/- мм;
• высота подъема — 1174/1174/1061 мм
• глубина опускания — 504/504/460 мм
• угол наклона – 5/5/10 градусов;
• угол поворота руля — 23/18/- град.;
• длина бульдозера с оборудованием – 5468/5468/5316 мм;
• бульдозер с оборудованием – 18437/18772/18322 кг;
• давление — 0,31/0,32/0,31 кг/кв см

Заднее оборудование PR 724 Litronic включает трехколонный рыхлитель и дышло.

Параметры 3-стоечного рыхлителя:

• Высота подъема (мин/макс) 500/650 мм;
• глубина рыхления (мин/макс) — 350/500 мм;
• ширина — 2300 мм;
• Длина (рыхлитель опущен/поднят) – 1427/1071 мм;
• вес — 1480 кг;
• расстояние от центра тяжести – 1000 мм; дальность — 463 мм; вес — 1480 кг.

• дальность — 463 мм;
• высота сцепки – 525 мм;
• диаметр штифта — 45 мм;
• вес — 205 кг.

Версии 736 и 734

Эти модификации имеют примерно одинаковые характеристики. 736-я вариация отличается улучшенным электронным блоком, оригинальным дизайном и кабиной с повышенной безопасностью. Здесь предусмотрено два контрольных джойстика и монитор, позволяющий отслеживать действия техники. В таблице приведены параметры указанных машин, для сравнения с показателями популярной модели бульдозера «Либхер 764».

Показатели	PR 736	PR 734	PR 764
Масса (т)	20,3-24,5	20,4-24,5	44,2-52,7
Размеры отвала (м)	3,36/3,99/1,15	3,36/3,99/1,14	—
Мощность двигателя (кВт)	150	150	310
Максимальное тяговое усилие (кН)	274	275	600
Заглубление/подъем отвала (м)	0,54/1,2	0,542/1,2	—
Скорость рабочая (км/ч)	10,5	11,0	10,6

1 место – бульдозер Komatsu 375A-5 2

Японские машины от Komatsu – лучшие бульдозеры в мире в классе 50 тонн. Надежны в эксплуатации, при должном уходе без серьезных поломок служат больше 20 тысяч моточасов. Модель 375А на первой позиции открывает топ бульдозеров.

Плюсы и минусы

Комфортные условия в кабине – управление джойстиком, мягкое сиденье оператора, отопление тремя печками, прикуриватель, шумоизоляция
Низкий центр тяжести обеспечивает хорошую устойчивость
Электронная индикация основных параметров работы на цветной монитор
Остекление обеспечивает хороший обзор рабочей зоны
Надежность в работе двигателя
Удобство доступа к элементам ходовой при обслуживании
Конструкция гидросистемы исключает повреждение в тяжелых условиях работы
Дисковые тормоза не требуют обслуживания

Нижняя броня легко деформируется на скальных грунтах
Слабая защита решетки радиатора, нуждается в усилении
Оригинальная резинотехника и шланги гидравлики не выдерживают холодов
Сложность и высокая цена заводских запчастей
Труднодоступность узлов двигателя для ремонта, требующая много времени для разборки агрегатов
Геометрия рыхлителя неудачна и не позволяет придвинуть его к раме вплотную
Для серьезного ремонта требуется специальный инструмент
Требует только качественных «родных» расходников и запчастей

Отличается хорошими рабочими качествами и удобством работы оператора. Эргономичная современная кабина с тонированными стеклами, высокой шумоизоляцией, мягким креслом с регулировкой и подлокотником.

Технические характеристики
Тип хода	Гусеничный
Двигатель	SA6D170E Дизельный, 6-цилиндровый, с турбонаддувом
Мощность двигателя	525 л. с.
Исполнение	Возможны различные по заказу
Отвал	полусферический 18,5 куб. м; сферический 22 куб. м
Ширина режущей кромки отвала	4695 мм
Рыхлитель (1 зуб/ 3 зуба и др.)	Есть однозубый и трехстоечный
Рабочий вес	66985 кг
Масса	49800 кг
Ширина траков	610 мм
Страна-производитель	Япония

Мне нравится7Не нравится2

ДВИГАТЕЛЬ

Liebherr PR 734 L оснащен рядным двигателем Liebherr D 934-L-A6 с турбонаддувом, охлаждением наддувочного воздуха и системой жидкостного охлаждения.

Особенности агрегата:

• Очиститель воздуха сухого типа с защитным и основным фильтром, фильтром предварительной очистки и индикатором засорения в кабине;
• Комбинированная система охлаждения с секциями, дополненная вентилятором с гидравлическим приводом;
• непосредственный впрыск топлива и система PLD с электронным управлением;
• Высокопроизводительная система смазки под давлением для поверхностей с углом наклона до 45 градусов.

Характеристики двигателя D 934-L-A6:

• полезный объем – 7 литров;
• номинальная мощность — 175 (238) кВт (л.с.);
• Скорость вращения — 1800 об/мин;
• экологический класс – CARB Tier 3 (Евро-3).

Бульдозер оборудован стартером, 2 аккумуляторными батареями емкостью 140 Ач и генератором емкостью 80 Ач.

Навесное оборудование

Передний отвал Liebherr PR 734

Основным рабочим органом бульзодера либхер 734 является отвал. Они
характеризуются высокой производительностью. Для осуществления
контроля наполнения органа выполнены скосы на верхних боковых
частях. Конструкция рабочего органа отличается высокой прочностью и
износостойкостью. Для смены рабочих органов предусмотрен
гидравлический адаптер, который позволяет менять их в течение
нескольких минут, причем посторонняя помощь машинисту не
понадобится.

Задний рыхлитель Liebherr PR 734

Также есть возможность установки различных рыхлителей.

Двигатель

Liebherr PR 764 L оснащается мощным дизельным мотором D 9508 A7 с V-образной конструкцией. Производство двигателей осуществляется на заводе Либхер, что гарантирует их оптимальную совместимость с остальным оборудованием и высокое качество. Силовая установка с интеркулером, турбонаддувом, мокрыми гильзами цилиндров и системой жидкостного охлаждения позволяет бульдозеру работать с большими нагрузками.

Особенности мотора Liebherr D 9508 A7:

• охлаждающая система – радиатор комбинированного типа с вентилятором, оборудованным гидроприводом, и секциями охлаждения;
• смазывающая система – принудительная, работающая под давлением. Для нее характерна высокая эффективность работы при наклонах до 40 градусов;
• система впрыска – Common Rail, дополненная электронным управлением впрыском;
• очистительная система – сухого типа с основными и предохранительными фильтрами и предочистителем. Индикатор засорения воздухоочистителя установлен в кабине для удобства работы.

Характеристики двигателя Liebherr D 9508 A7:

• рабочий объем – 16,2 л;
• номинальная мощность – 310 (422) кВт (л.с.);
• расчетная частота вращения – 1600 об/мин;
• количество цилиндров – 8;
• емкость топливного бака – 905 л;
• экологический класс – Stage II и Tier 2.

Liebherr PR 764 L куда более распространен в России, чем большинство других моделей бренда. Б/у вариантов на отечественном рынке предлагается довольно много. Машины 2008-2009 года обойдутся в 12,5-14 миллионов рублей, 2011-2012 года – в 19,1-23 миллиона рублей.

Купить Либхер PR 764 L без пробега российскому потребителю будет крайне тяжело из-за отсутствия официальных представителей компании.

Liebherr PR 764 Litronic описание

Бульдозер Liebherr PR 764 Litronic относится к четвертому поколению бульдозеров с гидростатическим приводом. Одно из отличий от бульдозеров предыдущей серии — более просторное рабочее место

Слово Litronic в названии модели означает оснащение техники системой управления «Либхерр Литроник», которая гарантирует, что при рыхлении грунта вы не столкнетесь с проблемой пробуксовки гусениц.

Контроль всех движений шасси выполняется одним единственным джойстиком. При включении машины возможно восстановить последние заданные значения различных параметров.

Трансмиссия с электроуправлением (регулирование оборотов и крутящего момента происходит автоматически) исключает необходимость в переключении передач. Она обеспечивает непрерывную подачу мощности к гусеницам, в том числе при совершении поворотов. Более того, производитель называет свою трансмиссию «неизнашиваемой»: в ней отсутствуют гидротрансформатор, коробка передач, дифференциалы управления и фрикционные муфты поворота, обычно присутствующие в другой технике, а гидронасосы и гидромоторы специалисты постарались сделать максимально надежными.

Топливная эффективность бульдозеров Liebherr улучшена за счет обеспечения постоянных низких оборотов двигателя. Независимо от скорости, с которой передвигается машина, дизель работает на одних и тех же, оптимальных оборотах.

Работу Liebherr PR 764 Litronic на неровной поверхности делает более эффективной ходовая часть с качающейся подвеской катков гусениц. Это улучшает сцепление с грунтом, тем самым повышаются тяговые характеристики. Если же технику предполагается использовать для перемещения мягких материалов (например, угля), производитель предлагает катки с жестким креплением. Бортовые редукторы были усилены, и в них использовано двойное уплотнение.

Рама имеет проверенную временем коробчатую конструкцию. Компоненты, подвергающиеся наибольшим нагрузкам, выполнены из литой стали.

В целом производительность бульдозерной техники увеличивается за счет использования модернизированных форм отвалов: их форма обеспечивает закручивание материала в рулоноподобный вал. Низкое расположение центра тяжести помогает сделать более безопасным выполнение работ на крутых склонах, а плоское усиленное днище минимизирует риск повреждений снизу.

Еще одно достоинство бульдозера liebherr pr 764 litronic — система охлаждения. Она включает два вентилятора с электроуправлением, и воздух для охлаждения поступает из наиболее чистых зон вокруг машины. По допзаказу возможна установка реверсивного вентилятора, который очищает радиатор при работе в автоматическом режиме. Для комфорта оператора установлено полностью регулируемое сиденье, подлокотники могут принимать одно из трех положений. Боковое стекло — сдвижное.

Разработка Liebherr — откидная кабина — упрощает доступ к различным узлам бульдозера, таким как компоненты гидравлики и рабочего оборудования. Также для упрощения процесса ТО все точки обслуживания двигателя были размещены в одном месте. А в зонах, наиболее подверженных загрязнению, установлены необслуживаемые компоненты.

В линейке производителя присутствуют версии бульдозеров Liebherr PR 764 Litronic для мусорных полигонов и для перемещения угля или щепы. Также Liebherr предлагает доукомплектовать технику для работы в тяжелом температурном режиме.

Среди сходных по своим возможностям моделей можно назвать: Komatsu D275A-5 и Caterpillar D9T.

Общее описание

Вам будет интересно:Volvo VNL 670: фото, технические характеристики

Рассматриваемые машины комплектуются стандартно: силовой агрегат находится спереди, а кабина водителя — сзади. Гидростатический двухконтурный привод дает возможность контролировать позицию и скорость отдельно на каждом колесе. Подобная конструкция позволяет перемещаться и совершать развороты плавно, чего нельзя гарантировать с обычной механической трансмиссией.

Управляется бульдозер «Либхер» при помощи одного рычага, отвечающего за движение, развороты и торможение. Это гарантирует снижение нагрузки на оператора, позволяя полностью сосредоточиться на рабочем процессе. На всех модификациях техники указанной марки применяются различные версии системы «Литроник» (Litronik), отвечающей за управление всеми узлами машины, оптимальное распределение между скоростными показателями и тяговым усилием.

Обзор основных характеристик бульдозера Liebherr PR 764

Машина приводится в действие 8-ми цилиндровым V-образным двигателем Либхер D 9508 A-7, развивающим 422 л.с. (310 кВт). Частота вращения коленчатого вала – 1600 об/мин. Двигатель с турбонаддувом использует систему впрыска топлива «COMMON RAIL». Бульдозер весит 116,150 фунтов (52,680 кг) и оснащен 17,8 ярд3 (13,6 м3) полусферическим отвалом и одностоечным рыхлителем.

Как и вся линейка машин «Litronic», бульдозер Liebherr PR 764 оборудован гидростатическим приводом. Благодаря расширенному гидростатическому приводу и грузочувствительной гидравлической системой, двигатель работает с постоянной частотой вращения — в наиболее экономичном диапазоне оборотов — независимо от скорости движения. В результате вы получаете исключительную экономию топлива без ущерба для мощности или производительности.

Хорошо зарекомендовавшая себя гидростатическая трансмиссия Liebherr PR 764 заменяет собой целый набор оборудования (гидротрансформатор, механическую коробку передач, дифференциал рулевого управления) и обеспечивает стабильную мощность двигателя даже на поворотах. Система зашиты от пробуксовок позволяет бульдозеру работать даже в условиях плохой проходимости. Бортовые редукторы оснащены двойным уплотнением и системой автоматического обнаружения утечек для беспроблемной эксплуатации и надежности.

Ходовая гусеничная тележка имеет жесткую или кулисную подвеску катков. Катки ходовой части крепятся на отдельные поворотные полуоси и качающуюся балансирную балку. Гусеничные цепи с 2 поддерживающими и 7 опорными катками состоят из специальных однореберных траков типа «SESS», шириной 56 см.

Бульдозер Либхер 764 имеет комфортную кабину и отличается удобным управлением

Бульдозер Либхер 764 имеет интуитивно понятный джойстик управления. Скорость движения регулируется в трех диапазонах, которые могут быть заранее выбраны и дальнейшем запрограммированы с помощью кнопки для удовлетворения заявок требованиям. После программирования, настройки сохраняются в памяти и остаются доступными даже при перезагрузке компьютера. В дополнение к джойстику, оператор может контролировать скорость педалью. Так как машина оснащена гидростатическим приводом, машина не теряет управление и не скатывается даже на крутых склонах. Оператор управляет тормозной, просто передвигая джойстик управления назад. Как только бульдозер останавливается, автоматически срабатывает стояночный тормоз.

Особого внимания заслуживает выдающаяся эргономическая конструкция кабины Liebherr PR 764. Элементы управления удобно распложены на передней консоли в пределах легкой досягаемости. Также в кабину интегрирована ROPS/FOPS защита. Большие окна открывают исключительный вид на рабочую область. Стандартное оборудование кабины включат: кондиционер, ящик для хранения вещей, раздвижные окна, водительское сиденье с широким диапазоном регулировок (три положения спинки и регулируемый по высоте подлокотник), опора для ног и многое другое. Конечным результатом являются исключительно комфортные условия работы водителя.

Крепкий и сильный гусеничный бульдозер Либхер 764 имеет непревзойденный срок полезного использования. Компоненты, призванные выдерживать серьезные нагрузки, изготовлены из высокопрочных материалов, а особо чувствительные к повреждениям элементы хорошо защищены. Бесспорно одно: техника Liebherr обязана своим высоким качеством строгим стандартам надежности, применяемым при ее производстве.

голоса

Рейтинг статьи

Конструктивные особенности

Компоновка для бульдозеров используется стандартная – двигатель в передней части, а кабина оператора в задней. Привод гидростатический двухконтурный, что позволяет контролировать скорость на каждом ведущем колесе независимо. Такой привод позволяет двигаться и совершать разворот плавно без каких-либо движений, что сделать с обычной механической трансмиссией на технике с подобным весом просто невозможно. Также данный агрегат облегчает обслуживание техники.

Управление движением бульдозера Liebherr осуществляется только одним рычагом: это и движение в обоих направлениях, развороты, а также торможение. Такое решение позволяет значительно снизить нагрузку с оператора и полностью сосредоточится на выполняемой работе.

В настоящее время часто применяется система Litronic, которая управляет всеми узлами бульдозера и обеспечивает оптимальное распределение между тяговым усилием и скоростью. Это позволяет избежать перезагрузки двигателя.

Практически на всех бульдозерах устанавливаются двигатели собственного производства, которые выполняются в 4-х или 6-ти цилиндровых вариантах, и имеют только два типоразмера поршневой группы. Благодаря этому детали двигателей унифицированы, что сокращает поиск необходимых запасных частей, а также уменьшает их количество.

Ходовая часть всех бульдозеров имеет овальный гусеничный обвод с задним размещением ведущих колес и передним – натяжных колес. Гусеницы с маслонаполненными пальцами, что обеспечивает смазку на весь срок эксплуатации.

Ходовая часть бульдозеров Либхер

Для более простого обслуживания кабина может опрокидываться гидродомкратами, что облегчает доступ к приводу. Также модульная конструкция упрощает и производство, что положительно сказывается на цене конечного продукта.

Устройство и особенности эксплуатации

Для Liebherr PR 764 L выбрана особо прочная рама коробчатого сечения. Бульдозер имеет стандартную компоновку с мотором, расположенным в передней части, и кабиной, установленной сзади.

Для ходовой части используется подвеска полужесткого типа. Катки крепятся различными способами: кареточным двухбалансирным, качающимся с одним балансиром и жестким. Первые два типа используются для улучшения контакта гусениц с поверхностью для стабилизации усилия тяги. Гусеничные цепи сделаны из особых траков типа SESS с одним ребром. Поддерживающие и опорные катки заполняются специальной смазкой, используемой весь срок службы. Гусеницы имеют разъемные звенья и смазываемые шарниры.

Характеристики элементов ходовой части:

• количество звеньев – 44;
• количество несущих катков – 2;
• количество опорных катков – 7;
• число сегментов звездочки (с каждой стороны) – 3.

Либхер PR 764 L оснащается стандартной для моделей бренда бесступенчатой гидростатической трансмиссией с раздельным независимым приводом гусениц, что улучшает показатели маневренности. Двухконтурный привод очень удобен, поскольку позволяет осуществлять независимый контроль скорости на каждом колесе. Машина передвигается в 3 скоростных диапазонах:

• 0-4 км/час;
• 0-6,5 км/час;
• 0-11 км/час.

Регулировка скорости выполняется бесступенчатым способом, а границы диапазонов настраиваются посредством кнопок на джойстике управления.

Другой характерной чертой бульдозера является система Litronic, с помощью которой контролируется предельная нагрузка на двигатель

Система автоматически регулирует тягу и скорость, принимая во внимание изменение нагрузки. В результате мотор постоянно функционирует в одном ритме независимо от характера движения и работы, а система поддерживает оптимальный баланс

Отсутствие перегрузок положительно сказывается на ресурсе агрегата и других узлов.

Управление трансмиссией выполняется при помощи единого джойстика с кнопками, что очень удобно для оператора. Основные тормоза являются самоблокирующимися. Дисковые стояночные тормоза включаются автоматически, когда джойстик управления ставится в нейтральное положение. Подобное решение повышает безопасность работы с техникой.

Гидравлическая система Liebherr PR 764 L позволяет выбирать оптимальный режим. Она построена по схеме «открытый контур» и имеет регулировку по нагрузке. Основным элементом является регулируемый аксиально-поршневой насос с мощностью подачи 352 л/мин. Также в состав гидросистемы входят золотниковый гидрораспределитель с несколькими секциями, фильтр и гидробак. Управление всеми функциями оборудования осуществляется при помощи 4-координатного джойстика.

Основное оборудование, доступное для работы с бульдозером (переднее и заднее):

• полусферический отвал;
• сферический отвал;
• одностоечный параллелограмный рыхлитель;
• трехстоечный параллелограмный рыхлитель;
• противовес;
• жесткое тягово-сцепное устройство.

Кабина Либхер PR 764 L, установленная на эластичной подвеске, обеспечивает максимальное удобство эксплуатации. Шестигранная форма позволяет оператору эффективно контролировать рабочие зоны. Материалы с высоким уровнем вибро- и шумоизоляции создают в салоне комфортные условия (уровень шума не более 79 дБ). Встроенные системы защиты FOPS и ROPS делают бульдозер одним из наиболее безопасных машин в своем классе. Ручной домкрат позволяет опрокидывать кабину на 40 градусов назад для осмотра основных узлов.

Кресло оператора (кабина рассчитана на 1 человека) имеет индивидуальные настройки и амортизирующее устройство. В салоне также установлены вентиляция и отопительная система, способствующие поддержанию оптимальной температуры. Тонированные стекла и раздвижные окна сбоку позволяют оператору максимально сосредоточиться на рабочем процессе.

В салоне устанавливается приборная панель с цифровыми и аналоговыми датчиками и индикаторами и жидкокристаллическим дисплеем. Автоматическая система мониторинга предупреждает оператора об отклонениях характеристик машины от стандартных величин и выводит основные параметры работы.

Трансмиссия

На бульдозер либхер 734 устанавливается бесступенчатая трансмиссия с
гидростатическим типом действия. Гусеницы приводятся в движение
независимо друг от друга. Отличительной чертой данной трансмиссии
является отсутствие таких элементов, как гидравлический
трансформатор, КПП, дифференциалы и фрикционные муфты поворота.
Таким образом достигается одинаково продуктивная работа при любом
положении техники. Рациональность работы мотора, гидравлических
насосов и моторов уменьшает потребление горючего даже при тяжелом
режиме работы. Кроме того, положительный эффект распространяется на
проходимость техники – она не пробуксовывает. При выполнении любых
работ машина выдает неизменно высокий КПД.

Криволинейная поверхность не останавливает технику, переключение
передач не осуществляется, что позволяет передавать постоянный
крутящий момент на «ходовку». При выполнении рыхления, скорость PR
734 незначительна, как и температурная нагрузка трансмиссии. При
езде вниз по большому склону, трансмиссия замкнута (самоторможение).
Это обеспечивает возможность оператору тщательно контролировать
скорость спуска.

Технические характеристики

Габаритные размеры:

• длина (без лезвия/с лезвием) – 5280/7022 мм;
• ширина – 3263 мм;
• высота – 3925 мм;
• дорожный просвет – 695 мм;
• гусеничная база – 3540 мм;
• ширина колеи – 2240 мм;
• ширина гусеницы – 610/660/710/760 мм.

Liebherr PR 764 L имеет достаточно большую массу – от 44220 до 52685 кг (в зависимости от установленного оборудования). При этом удельное давление на грунт составляет всего 102 кПа. Предельная сила тяги равняется 610 кН. Бульдозер способен передвигаться вперед или назад с максимальной скоростью 11 км/час.

Характеристики рабочего оборудования (отвалов):

• ширина – 4370-4650 мм;
• высота – 1950 мм;
• емкость – 14-17 куб.м;
• максимальный подъем – 1480 мм;
• максимальное заглубление – 647 мм.
