Опыт использования трактора
Владельцы трактора Т-170 положительно отзываются о модели. Трактор имеет высокую мощность, ее с запасом хватает для целевого использования. Машина неприхотлива в использовании, и хорошо работает в любых климатических условиях. Т-170 прост в ремонте. Устранить неисправность сможет любой человек, имеющий минимальные навыки в ремонте специализированной техники. Большинство неисправностей можно устранить в полевых условиях.
Существуют у трактора Т-170 и недостатки. К ним относятся низкий уровень комфорта и плохое качество сервомеханизма фрикционов. Производитель оставил на тракторе Т-170 сервомеханизм фрикционов от предшествующей модели Т-130.
Из вышеперечисленного следует, что трактор Т-170 является машиной тяжелого тягового класса. Технические характеристики позволяют использовать модель в разных сферах деятельности. Трактор неприхотлив в использовании и прост в ремонте.
Электрооборудование машины
Питание электрооборудования осуществляется от аккумуляторных батарей и генератора постоянного тока. Аккумуляторы необходимы для запуска двигателя при помощи электростартера. Напряжение бортовой сети питания составляет 24 Вольта. Две аккумуляторные батареи напряжением 12 Вольт соединены последовательно перемычкой. Это суммирует показатели напряжения обоих аккумуляторов, и позволяет запустить стартер, работающий от 24 В.
После запуска двигателя, питание оборудования и заряд аккумуляторных батарей осуществляется генератором. Генератор и аккумуляторы соединены в цепь параллельно. Привод генератора ременной, от шкива крыльчатки охлаждения. Генератор имеет функцию регулировки напряжения для зимнего и летнего времени года. Регулировка осуществляется механическим переключателем.
Т-170 описание
Первый экземпляр гусеничного трактора Т-170 появился в 1988 году. Производство бульдозеров с таким же названием началось несколько позже. Машина вошла в число самых востребованных моделей за всю историю Челябинского тракторного завода
Бульдозер Т-170, который был разработан путем глубокой модернизации более старой модели Т-130, собирался на мощностях завода вплоть до 2002 года. Современным же преемником модели можно назвать Б10М, который является результатом доработки машин типа Т-10/Т-170.
Покупателям предлагалось два виранта двигателей: Д-160 или Д-180. Вторая модель представляет собой доработанную версию Д-160 с увеличенной со 160 до 180 л.с. мощностью. Также данный силовой агрегат имел более высокий запас крутящего момента. Если же говорить о типе устанавливаемых моторов, они являлись четырехтактными, с турбонаддувом. Кроме этого, Д-180 мог работать на нескольких видах топлива и предлагался в варианте с электростартером или карбюратором (пусковым двигателем). Было отдано предпочтение жидкостной системе охлаждения.
Машина относилась к 10-му тяговому классу. Конструкционная масса бульдозера составляла 15 000 кг. Удельное давление на грунт находилось на уровне 0,076 МПа.
Кабины, которыми комплектовались бульдозеры Т-170, имели каркасную конструкцию. Их установка выполнялась на виброизолированной платформе.
Ходовая часть стандартно имела пятикатковые тележки (данное решение являлось традиционным для бульдозеров 10-го тягового класса). Если же покупатель планировал эксплуатировать машину на слабых грунтах, была возможность установить семикатковые тележки. Также в этом случае предлагались более широки башмаки (900 мм). В результате данных решений уменьшалось давление на грунт. Подвеска тележек – полужесткая трехточечная. Механизм натяжения являлся гидравлическим. Тип башмаков – одногребневые.
Коробка передач – четырехвальная. В ее конструкции были предусмотрены шестерни постоянного зацепления, благодаря чему удалось обеспечить восемь передач переднего и четыре заднего хода. Муфта сцепления – постоянно замкнутого типа, сухого трения. Для переключения передач использовались рычаг переключения передач и рычаг выбора диапазонов. Для безопасности запуск двигателя был невозможен в случаях, когда правый рычаг переключения диапазонов не находится в нейтрали. Тормозная система была представлена многодисковыми бортовыми фрикционами и ленточными тормозами сухого трения. Тип гидравлической системы – раздельно-агрегатная, с насосом шестеренного типа.
Воздухоочиститель, которым оснащался бульдозер, был способен работать в двух ступенях очистки: в первом случае использовалась технология “мультициклон”, обеспечивающая автоматическое удаление пыли, во втором применялись бумажные фильтрующие элементы.
Приведем данные об основных заправочных емкостях:
За 14 лет было выпущено около 80 модификаций базовой машины. Версии отличались между собой назначением (общее или специальное), возможностью работы в разных климатических режимах и на различных грунтах. В частности, существовало семь вариантов гусениц, конструкция которых обеспечивала или повышенную устойчивость и сцепляемость с грунтом, или повышенные тяговые свойства.
Традиционно компания ЧТЗ при разработке новых моделей бульдозеров соблюдает принцип преемственности. Это обеспечивает возможность поставки необходимых запчастей на уже снятые с производства модели.
Сравнимыми по техническим характеристикам моделями являются: УралТракГрупп УТГ10, УМЗ УРБ-10М.01Я, УМЗ УРБ-10М.01Б.
Преимущества и недостатки бульдозера
У этой техники есть множество достоинств:
- Высокий уровень надёжности при работе в сложных условиях. Производитель гарантирует, что трактор заведётся при отрицательных температурах до -40С.
- Трактор может использоваться для любых типов грунта.
- Простота установки и замены навесного оборудования.
- Габариты машины изначально рассчитаны для удобства транспортировки на ж/д платформах и при помощи автотрала.
- Владелец всегда точно знает время замены смазочных материалов, благодаря счётчикам отработанных моточасов.
- Приобретая Т-170, покупатель легко найдёт запчасти. Предприятие «Уралремтрак» выпускает детали и узлы, осуществляет сервисное обслуживание и ремонт до сих пор.
Список минусов намного короче. По мнению экспертов, их всего четыре:
- Кабина менее герметична, чем следует, и нуждается в доработке.
- При перевозке железной дорогой приходится демонтировать навесное оборудование с трактора.
- Фрикционные муфты достались машине от предшественника – Т-130. Они подвержены быстрому износу, а потому часто требуют замены.
- Особенности конструкции рулевого управления усложняют как эксплуатацию, так и ремонт.
Кабина и пост управления
Трактор Т-170 оборудован корпусной кабиной оператора. Кабина размещена на эластичных подушках. Это снижает уровень вибрации во время работы. Кабина имеет круговое остекление. Это дает большой угол обзора оператору при управлении машиной.
На современных моделях кабина оборудована специализированной защитой. Она исключает гибель оператора при опрокидывании машины. В верхней части кабины расположены фары. Они освещают пространство спереди и сзади трактора в темное время суток.
В кабине расположено кресло оператора. Рычаги управления трактором расположены рядом с сидением. Это снижает степень усталости тракториста при длительной работе. На передней стенке кабины расположена панель контрольно-измерительных приборов. Показания приборов позволяют оператору следить за работой систем и механизмов. Рядом со щитком приборов расположены переключатели света фар, стеклоочистителей и т.д.
Технические характеристики
Превосходные характеристики, мощность, проходимость, обеспечили этим бульдозерам многолетнюю популярность в самых разных сферах. Техника несколько раз подвергалась модификации. Так со временем на неё начали устанавливать более мощный и производительный агрегат. Изучались особенности работы в различных климатических зонах, при разных температурах.
Двигатель
Основной вариант агрегата, предлагаемого покупателям, это Д-160. Также реализуется его доработанная версия под названием Д-180. Как несложно догадаться по названию, цифра означает мощность. Доработка выполнялась с учётом изменения требований и упрощения эксплуатации. Так получилась более мощная версия, адаптированная для работы с четырьмя типами топлива. Она имеет повышенный запас крутящего момента.
Рабочий объём составляет 14,4 литра, номинальная частота вращения коленчатого вала – 1250 оборотов в минуту. В среднем агрегат расходует 218 г/кВт*ч. Устанавливается топливный бак ёмкостью 300 литров. Обе версии описываемого мотора – четырёхтактные и с турбонаддувом. Охлаждение во всех силовых установках применяется жидкостное.
Для регионов, в которых характерны экстремально низкие температуры, была разработана модификация, на которую устанавливался предпусковая система запуска с подогревом ПЖД 30.
Силовой агрегат имеет заявленный гарантированный ресурс 8 тысяч моточасов, после чего рекомендовано провести осмотр и выполнить капитальный ремонт.
Машины, оснащенные более мощным двигателем Д-180, являются многотопливными. Они могут одинаково эффективно работать как на дизтопливе, так и с использованием газового конденсата или керосина. Это существенно удешевляет эксплуатацию и делает использование этого трактора более привлекательным в сравнении с конкурентами.
Коробка переключения передач
Производитель устанавливал 4-вальную КПП с шестернями постоянного зацепления. Эта схема позволила сделать четыре задних и восемь передних передач. Для их переключения используется два рычага – один для выбора диапазонов, другой для смены передачи. Установлена муфта сцепления постоянно замкнутого типа.
Ходовая система
Подвеска полужесткого типа усилена жесткой балкой и пространственными фрикционами. Это позволило улучшить проходимость на грунтах твёрдого типа. Использована несущая сварная рама с гусеничными тележками. Движитель закреплён в трёх местах. Для машин, эксплуатируемых в болотистой местности, предусматривались длинные лонжероны на раму, а для снижения давления на грунт устанавливаются широкие траки и семь катков – по пять основных и два поддерживающих с каждой стороны.
Болотоход выглядит следующим образом:
- Используется 38 одногребневых башмака для гусениц с обеих сторон. Ширина – 500 мм.
- Шаг – 203 мм.
- Грунтозацеп имеет высоту 65 мм.
- Создаваемое удельное давление на грунт – 0,076 МПа.
Гидравлика
Для этой модели используется раздельно-агрегатная гидравлитка с шестерённым насосом. Гидравличеческие цилиндры передней подвески управляются рычагом гидрораспределителя. Для подключения гидролинии рычаг смещают в положение «заперто/нейтральное», осуществляют движение на себя (подъём), от себя (опускание) и далее в плавающее положение. При помощи правого рычага выполняется управление задней подвеской. Более подробная информация по управлению гидравликой описана в инструкции.
Электрика
Электросистема машины имеет номинальное напряжение 24В. Установлен электрогенератор мощностью 1000Вт. Комплектуется парой аккумуляторных батарей. Они обеспечивают питание как стартера, так и других потребителях при отключенном дизеле. Устанавливаются они в контейнерах. Соединены параллельно с генератором и последовательно между собой.
История создания Т-170
Прежде чем продолжить рассказ о Т-170 хотелось бы кратенько вспомнить историю завода, которая неразрывно связанна с историей нашей страны. Именно ЧТЗ, в 30-е годы стал локомотивом тракторостроения в СССР. Сложно переоценить тот вклад, который внесло предприятие в индустриализацию тогда еще молодого Советского государства.
Решение о строительстве тракторного гиганта на Урале, было принято в конце мая 1929 года. Стать новым центром машиностроения, было суждено Челябинску. Выбор места был не случаен, ему способствовали промышленные традиции региона с развитой инфраструктурой и квалифицированными кадрами.
Мало кому известен факт, что после отказа фирмы Caterpillar участвовать в разработке генерального плана предприятия. В Детройте было организованно бюро «Челябинск трактор плент» в котором над планом предприятия совместно трудился интернациональный коллектив из 12 американцев и 40 советских инженеров.
Первые цеха были в торжественной обстановке заложены в августе 1930-го. Проект завода вобрал в себя весь накопленный мировой опыт в тракторостроении, что позволило заводу стать крупнейшим на тот момент предприятием не имеющим аналогов ни в Европе ни в Америке.
Нельзя не отметить тот вклад который был сделан ЧТЗ в победу в Великой Отечественной войне. За годы войны с конвейеров Уральского завода сошло 18000 различных боевых машин, а так же не счетное количество боеприпасов, танковых двигателей и запчастей к ним.
В послевоенное время предприятие переводит производство на мирные рельсы и разворачивает активную деятельность. К концу 1948 года завод уже выпускал 20-25 машин в сутки, а в середине 50-х годов трактора с Урала покупают Австрия, Финляндия, Египет, Бирма, Швеция, Афганистан, Бразилия и др.

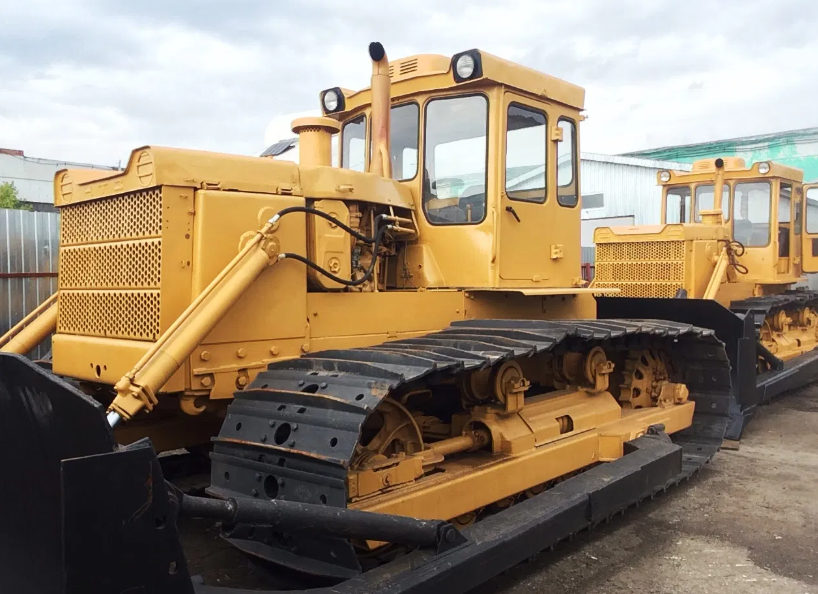

Бульдозер Т-170
С конца 1960-х годов на ЧТЗ начинается модернизация и продолжается вплоть до начала 80-х. В эти годы рождается новое, перспективное семейство тракторов Т-130.
Свой миллионный трактор завод выпускает в 1984 году, а пик производства приходится на 1988 год, в течении которого было выпущено 31 700 машин. В том же 1988 глубокая модернизация Т-130 рождает новый, более мощный Т-170 выпуск которого прекратится лишь в 2002 году.
Технические характеристики
Двигатель
На трактора ставились два мотора мощностью 160 и 180 л.с.. Сегодня тракторов со слабым мотором не осталось.
Моторы многотопливные, работают на дизельном топливе – солярке, керосине, газовом конденсате. Мотор Т-170 с индексом Д-180.
Двигатель мощностью 160 л.с. именовался Д-160. Мотор Д-180 рядный четырёхцилиндровый, объёмом 14,48 литров, и оснащён турбонаддувом.
Двигатель Д-180
Для пуска двигателя применяется пусковой двигатель Т-170, который работает на бензине и запускается от стартера.
Трактор рассчитан для работы при сверхнизких температурах до -50 С, но запустить можно при температуре окружающей среды не ниже -15 С.
Двигатель экономный, расход топлива 218 г/кВт.ч.. С баком в 300 л даёт возможность работать без дозаправки.
На Т-170 электростартер не ставился, но после окончания выпуска трактора, двигатель продолжил выпускаться. Д-180 делается с электростартером.
Механики стали переделывать трактор на пуск от стартера, который удобней пускового двигателя.
Трансмиссия
Т-170 сделан по классической схеме, с передним расположением двигателя. Узлы трансмиссии расположены сзади. Вес составляет 16 тонн. Габаритные размеры:
- Длина – 4600 мм
- Ширина – 2480 мм
- Высота – 3180 мм
- Удельное давление на грунт – 0,076 МПа
Несмотря на массу, конструкторам удалось добиться низкой нагрузки на грунт. Что обусловило использование машины в условиях мягких грунтов.
Для работы на болотах был создан трактор с более низкой нагрузкой на грунт. Муфта сцепления на Т-170 стандартная, сухого трения, постоянно замкнутая.
Коробка переключения передач имеет 8 передач вперёд и 4 назад. Ходовая часть машины в стандартной комплектации имеет пятикатковую тележку.
Для работы на мягких грунтах применяется семикатковая тележка с шириной гусеницы 900 мм. В зависимости применения машины, разработано и применяется сразу 7 вариантов гусениц.
У семикатковой, болотной версии Т-170, кроме удлинённой ходовой части, ещё устанавливают другую КПП Т-170. Коробка передач у болотной версии, имеет 6 скоростей вперёд и 3 назад.
Электрооборудование
Электрообеспечение машины осуществляется от генератора. Аккумулятор только для пуска стартера пускового бензинового мотора.
Электроэнергия от генератора поступает через клеммы которые находятся на задней крышке генератора.
Генератор имеет два режима работы – летний и зимний. Для переключения этих режимов предусмотрен механический переключатель. Аккумулятор подключен к генератору параллельно, и выдаёт рабочее напряжение 24 В.
Система управления
Сегодня на тракторах устанавливают рулевое управление при помощи руля. На Т-170 управление организованно по старинке, при помощи рычагов.
Поворот трактора осуществляется за счёт притормаживания гусеничной ленты с того или иного бока. Эту операцию осуществляет бортовой фрикционный комплекс ленточного типа.
Кабина расположена на виброизолированной платформе, условия работы в ней — «спартанские». Усилия на рычаги нельзя назвать комфортными.
Технические характеристики бульдозера т-170
Отличительной чертой Т-170 считаются хороший запас прочности механизмов и систем трактора, а так же выдающиеся эксплуатационные качества.
- Марка двигателя – Д160, Д180.
- Мощность силовой установки – Д160 (160 л.с.), Д180 (180 л.с. /132кВт )
- Номинальные обороты – 1070 об/мин.
- Расход топлива – 158г. (л.с./ч.)
- Колея – 1880 мм.
- Тяговый класс – 10 тс.
- Габариты длина/ширина/высота – 4600/2480/3180 мм.
- Давление на грунт – 0,076 МПа.
- Снаряженная масса – 15990 кг.
Двигатель бульдозера т-170
На Т-170 устанавливали два различных двигателя, Д-160 на ранних моделях и Д-180 на более поздних модификациях трактора. Оба двигателя являются рядными, четырехтактными, четырехцилиндровыми агрегатами с турбо наддувом.
Дизеля могут одинаково успешно работать как в условиях заполярья при -40, так и в жару за +40. Если эксплуатация предполагается в северных районах, на двигатель может устанавливаться предпусковой подогреватель.
Отличительной чертой этих силовых установок, является их всеядность. Дизельное топливо, керосин, газо-конденсат, любой из этих видов топлива подойдет для работы. Пуск может быть выполнен как с помощью электростартера, так и пускового двигателя.
Коробка передач бульдозера т-170
Коробка передач с четырьмя валами и шестернями находящимися в постоянном зацеплении. Всего КПП имеет восемь скоростей, четыре из которых для движения вперед и столько же назад. Может быть выполнена в двух вариантах, в зависимости от того предусмотрена ли установка ходоуменьшителя и вала отбора мощности или нет.
Габариты и масса бульдозера т-170
Все модели Т-170 разрабатывались с учетом железнодорожных габаритов.Базовая модель:
- Длина – 4210 мм.
- Ширина – 2480 мм.
- Высота – 3250 мм.
- Колея – 1880 мм.
- База – 2880 мм.
У модификаций болото ходов база – 2280 мм, ширина – 3230.Массовые характеристики:
- Базовая – 15990 кг.
- Облегченная – 13000 кг.
- Трубоукладчик – 17700.
Ходовая и рулевое управление бульдозером т-170
Ходовая система на Т-170 тележечная. Подвеска тележек трехточечная, полужесткая с балансирной балкой. Балка микроподрессореная.
Если сравнивать с рессорной традиционной подвеской, такая подвеска более рационально и эффективно использует вес аппарата при использовании бульдозерного оборудования.
Поддерживающие и опорные катки, крепятся на гусеничных тележках, рамы которых изготовлены из прямоугольных труб. Там же крепится натяжное колесо.
Традиционной считается ходовая, имеющая гусеничные тележки с пятью катками. Так же применяются семикатковые тележки, их можно встретить на болотоходных модификациях. Такие тележки вместе с более широкими, 900 мм башмаками, создают более низкое давление на грунт.
Маневрирование трактором обеспечивается рычажной системой управления. Изменение направления движения, как и торможение, осуществляется с помощью комплекса фрикционов ленточного типа.
Для смены направления, частично блокируется привод одной из гусеничных тележек. Плавность поворота напрямую зависит от степени блокировки.
Кабина бульдозера т-170
Кабина помимо тракториста вмещает двух пассажиров. Расположена над трансмиссией и крепится на специальной платформе с виброизоляцией. Хороший обзор обеспечен обширной площадью остекления.
В стандартной комплектации оснащается принудительной вентиляцией и обогревом. Для работы в жарких условиях, в качестве опции возможна установка кондиционера.
На панели перед водителем располагаются все основные датчики и приборы контроля работы основных механизмов и агрегатов. Безопасность тракториста обеспечивается прочным каркасом, способным защитить машиниста от опрокидывания трактора или падения на кабину тяжелых предметов.
Гидравлика и навесное оборудование бульдозера т-170
Система гидравлики на Т-170 раздельно-агрегатная, предназначена для контроля над различными видами навесного и прицепного оборудования.
Для крепления рабочего оборудования к трактору имеется навесная система. Эта система может быть двух видов, передняя и задняя.
Состоит такая система из следующих элементов: гидравлический насос НШ-100, гидрораспределитель Р160, гидроцилиндры, система гидропроводов и два гидробака.
Насос НШ-100 предназначен для создания давления в системе. Гидрораспределитель Р160 направляет рабочую жидкость к нужным гидроцилиндрам. Гидроцилиндры в свою очередь работают непосредственно с оборудованием.
Т-170 агрегатируется в основном с разнообразным промышленным оборудованием. Отвалы различных видов, рыхлители, трубоукладочное оборудование, корчеватели. В сельском хозяйстве Т-170 применяют в основном с плугами на тяжелых почвах, лущителях.
Достоинства и недостатки
Несмотря на то, что модель уже снята с производства, она по-прежнему остаётся привлекательной для частных владельцев и небольших компаний. Ведь её основными достоинствами являются:
Универсальность. Гусеничный трактор Т-170 можно эксплуатировать на различных грунтах и использовать для решения широкого круга задач. Попросту говоря, одна машина, при наличии необходимого навесного оборудования, может заменить несколько узкоспециализированных.
Простота замены навесного оборудования, позволяющая быстро перенастраивать машину под новые условия работы
Это важно, поскольку в некоторых ситуациях каждый час простоя оборачивается серьёзными издержками.
Малые эксплуатационные расходы. Здесь главную роль играет то, что запчасти на бульдозер Т-170 стоят недорого и всегда доступны
Не каждый готов платить большие деньги за комплектующие и подолгу ждать их доставку.
Всё это перекрывает недостатки, имеющиеся в конструкции машины:
- Требующие частой замены слабые фрикционные муфты, не способные долго выдерживать высокий крутящий момент силового агрегата.
- Сложность ремонта системы рулевого управления.
- Недостаточную герметичность кабины, что особенно сказывается в условиях высокой запылённости и загазованности.
Устройство модели
Габаритные размеры
Габариты этой спецтехники типичны для класса. Трактор без труда своим ходом заезжает на трал. Также его можно погрузить в еврофуру или полуприцеп для экономии на транспортировке.
| Длина | 4600 мм |
| Высота | 3180 мм |
| Ширина | 2480 мм |
| Размер базы | 2517 мм |
| Размер гусеничной колеи | 1880 мм |
Кабина
Советские трактора никогда не отличались высоким уровнем комфорта. Однако эта модель выгодно отличается, сочетая производительность с удобством для водителя. Кабина здесь каркасная, цельнометаллическая и утеплённая.
- Для лучшего обзора во время работы используется панорамный тип остекления.
- В новых версиях помимо радиатора отопления для холодного времени года, устанавливается кондиционер. Кабина эффективно вентилируется, исключая перегрев воздуха внутри.
- Приборная панель удобная, и на ней размещены все необходимые датчики. Водитель в реальном времени наблюдает за такими параметрами, как состояние системы очистки воздуха, давление масла и топлива, засорённость гидравлической системы. Также отображается вращение коленвала и время отработки.
- Тракторист защищён от опрокидывания или попадания камней. Для этого использован усиленный сварной каркас.
- Двери оборудованы фиксатором. Левая закрывается ключом, правая фиксируется защёлкой изнутри.
- Сиденье водителя можно отрегулировать по весу, росту, изменить угол наклона.
Управление и рулевая система
Если современные машины управляются при помощи руля, то Т-170 создан по старому принципу с рычагами управления. Так для поворота необходимо притормаживать гусеницу с одной стороны. Для этой цели используется ленточный фрикционный комплекс.
Силовой агрегат Д-180
Двигатель Д-180 отличается высокой мощностью и ремонтопригодностью. Технические характеристики мотора:
- Тип силового агрегата – рядный, четырехцилиндровый, с турбонаддувом;
- Объем двигателя – 14.48 литров;
- Диаметр цилиндров – 150 мм;
- Вес установки – 1890 кг с электростартером, (2095 кг с бензиновым пускателем);
- Длина с учетом крыльчатки охлаждения – 1730 мм;
- Ширина между кронштейнами для крепления – 1190 мм;
- Высота – 1730;
- Очистка воздуха – двухступенчатая с автоматической очисткой от пыли;
- Система охлаждения – жидкостная;
- Смазка – комбинированная;
- Очистка масла – бумажный фильтрующий элемент.
Запуск двигателя осуществляется электрическим стартером или пускателем. Во втором случае, электростартер запускает бензиновый пускатель, который запускает основной силовой агрегат. Выключение привода бензинового пускателя происходит автоматически.
Двигатель Д-160
Первоначально на бульдозер устанавливался двигатель Д-160. Этот рядный четырёхцилиндровый дизель оснастили турбонаддувом, который, с учётом сложных условий эксплуатации, защитили двухступенчатой системой очистки воздуха. Эффективности жидкостного охлаждения достаточно для того, чтобы обеспечивать работу машины в диапазоне температур наружного воздуха от -50 до +50 градусов C. Мотор прошёл несколько модернизаций, которые производились под разными обозначениями:
- Д-160. Этот силовой агрегат имеет рабочий объём 13,53 литра при диаметре цилиндров 145 мм и ходе поршня 205 мм. Его мощность составляет 175 л. с.
- Д-160.Б-1. Сохранивший размерность модификации Д-160, данный мотор дефорсирован до 143 л. с.
- Д-160.01. Начиная с этой версии происходит увеличение диаметра цилиндров до 150 мм. Ход поршня остаётся прежним, а объём возрастает до 14,48 л. Мощность – 175 л. с.
- Д-160.01.Б-1. Дефорсированный до 143 л. с. вариант силового агрегата объёмом 14,48 л.
- Д-160.03. Самый мощный мотор семейства, при диаметре цилиндров 150 мм выдающий 185 л. с.
Во всех случаях в системе турбонаддува задействован центробежный компрессор ТКР 11Н-3 с радиально-осевой турбиной. Запуск дизельного силового агрегата производится с помощью электростартера или работающего на бензине пускового двигателя П-23У.
Картер системы смазки вмещает 32 литра моторного масла, а система охлаждения заполняется 60 литрами воды или специальной жидкости.
