Технические характеристики
Эксплуатационная масса бульдозера составляет ровно 17000 килограмм. Длина с учетом отсутствия заднего дополнительного оборудования составляет 5140 миллиметров. Ширина с краями гусениц бульдозера составляет 3388 миллиметров. Высота, от самого низа и до крыши обладает значением в 3032 миллиметра. Расстояние между гусеницами равняется 1880 миллиметрам. Ширина каждой гусеницы составляет 510 миллиметров. Всего два поддерживающих катков, расположенных с каждой стороны. Опорных же катков гусениц с каждой стороны по шесть. Каждая гусеница данной машины состоит из 37 траков. Дорожный просвет бульдозера равен 400 миллиметрам. Минимальный радиус поворота с прямым отвалом составляет 4700 миллиметров, с поворотным 4500 миллиметров, с U-образным 4900 миллиметров. Наибольший преодолеваемый подъем составляет 30 градусов.
Устанавливается один из двух дизельных четырехтактных двигателей от таких производителей, как Shangchai (модель двигателя C6121) и Steyr (модель двигателя WD615T-3A). Оба двигателя имеют некоторые сходства и способны развить максимальную мощность в 160 лошадиных сил или же 120 киловатт и в 178 лошадиных сил или же 131 киловатт. Рабочий объем силовых агрегатов равен 9726 кубический сантиметров. Расчетное количество вращений коленчатого вала составляет 1850 оборотов в минуту. Максимальный крутящий момент составляет 712 Нм. Контрольный расход топлива за один час работы со средней нагрузкой на двигатель составляет 214 грамм на один киловатт.
Трансмиссия бульдозера Шантуй СД16 содержит в себе трехэлементный, одноступенчатый гидравлический трансформатор, преобразующий крутящий момент, планетарную передачу, обладающую сервоприводом переключения и шестиступенчатую механическую коробку переключения передач (три передачи для движения бульдозера вперед и три передачи для движения задним ходом). Также в трансмиссии имеется система принудительной смазки механизмов. Коническая передача спирально зубчатого типа с одноступенчатым редуктором. Муфта сцепления данного бульдозера «мокрая» многодисковая, находящаяся в постоянно замкнутом положении.
Тормоза также «мокрые» и имеют ленточный тип. Тормозная система приводится в действие за счет педали, имеющая гидравлическим усилителем.
Бульдозер оборудован гидравлической системой, которая позволяет применять в процессе работы различные навесные агрегаты. Установлен насос шестеренного типа, производительность которого составляет 243 литра в минуту. Максимальное давление всей системы составляет 14 мегапаскаль. Имеет два рабочих цилиндра, диаметр каждого равняется 110 миллиметрам.
Давление, оказываемое бульдозером на грунт, обладает значением в 0.067 мегапаскаль. Болотоходная версия, она же SD16-L оказывает меньшее давление, а именно 0.027 мегапаскаль.
Komatsu D375A-6, 72 т
Komatsu D375A-6 — этот бульдозер оборудован довольно новой и мощной системой управления. Контролер может регистрировать все действия, которые выполняет оператор. Ему приходят сигналы о состоянии машины, которые поступают от каждого датчика.
Стоит отметить, что именно эта модель включает в себя простор внутреннего пространства, а также отличный обзор во все стороны. Бульдозер имеет систему управления при помощи джойстика.
Данная компания бульдозеров преподносит отличные характеристики, а также надежность и универсальность применения. Многие отмечают, что модель довольно надежная и долговечная.
Технические характеристики Shantui SD16, масса
Машина может комплектоваться одним из трех отвалов — прямым с неповоротным гидроперекосом, прямым поворотным или сферическим. Основные технические характеристики отвала таковы: заглубление достигает 0,54 м, высота подъема — 1,095 м. В задней части корпуса может быть размещен трехстоечный рыхлитель (данное оборудование доступно для бульдозера с прямым наклоняемым или поворотным отвалом). Рыхлитель имеет форму параллелограмма и является регулируемым. Количество зубьев — три, максимальная глубина копания — 572 мм, вес составляет 2,5 т.
Если говорить о ходовой части бульдозера, то конструкцией гусениц предусмотрено наличие 37 башмаков в каждой из них. Ширина гусеничного башмака (с одним грунтозацепом) составляет 0,51 м, колея при этом достигает 1,88 м. Количество поддерживающих катков с каждой стороны — два, опорных — шесть. Предпочтение отдано балансирной подвеске жесткого типа.
Максимальная скорость движения вперед ограничена 9,6 км/ч, назад — 12,5 км/ч.
Мощность двигателя (при 1850 об/мин)
Удельное давление на грунт
Скорость переднего хода
Скорость заднего хода
На модели смонтированы бортовые фрикционы мокрого типа, многодисковые, подпружиненные. Привод — гидравлический, управление осуществляется вручную. Тормоза бортовых фрикционов — с плавающей лентой и гидроусилителем. Shantui SD16 оснащается планетарной коробкой передач (по 3 передачи переднего и заднего хода). Переключение — ручное, механического типа. Присутствует функция принудительной смазки. Главная передача — коническая 1-ступенчатая со спиральным зубом. Гидротрансформатор выбран 3-элементный 1-ступенчатый 1-фазный.
УСТРОЙСТВО
В Shehwa HBXG TY165-2 используется сварная конструкция, состоящая из толстостенных труб большого диаметра и толстых стальных листов. Главная балка, на которой установлены гидроцилиндры, имеет специальные ребра жесткости. В качестве усиленной подвески используется шагающая балка с 3 полужесткими шарнирами. Направляющее колесо и ролики оснащены высокопрочными боковыми шестернями.
Параметры ходовой части:
- Количество опорных катков (с каждой стороны) — 6;
- Количество опорных роликов (с каждой стороны) — 2;
- колея колес – 500 мм;
- Длина гусеницы – 2570 мм.
Гидромеханическая трансмиссия распределяет нагрузку на раму и управляет движением. Коробка передач имеет редуктор большого диаметра и трансмиссию с гидротрансформатором для обеспечения высокого качества движения и длительного срока службы. Преобразователь крутящего момента распределяет потребляемую мощность на механическую и гидравлическую части. Коробка передач однорычажная, что позволяет менять направление движения и выбирать скорость одним рычагом.
Диапазон скоростей (вперед/реверс):
- 1-я передача — 0-3,5/0-4 км/ч;
- 2-я передача – 0-6,55/0-7,55 км/ч;
- 3 передача — 0-9,5/0-12 км/ч.
Гидравлическая система использует 2 группы шестеренчатых насосов, распределителей и длинноходовых цилиндров. Это обеспечивает лучшее распределение мощности и точность рулевого управления. Давление в установке 12 МПа.
Shehwa HBXG TY165-2 имеет шестиугольную кабину с регулируемым сиденьем водителя и панорамными окнами. Обшивка изготовлена из высококачественного материала с высокими звуко- и теплоизоляционными свойствами. Вентилятор используется для поддержания нормального микроклимата.
Shantui SD16: технические характеристики, обзор, описание
Источник фото: TraktorBook.comФото Shantui SD16
Технические характеристики Shantui SD16, масса
Машина может комплектоваться одним из трех отвалов — прямым с неповоротным гидроперекосом, прямым поворотным или сферическим. Основные технические характеристики отвала таковы: заглубление достигает 0,54 м, высота подъема — 1,095 м.
В задней части корпуса может быть размещен трехстоечный рыхлитель (данное оборудование доступно для бульдозера с прямым наклоняемым или поворотным отвалом). Рыхлитель имеет форму параллелограмма и является регулируемым.
Количество зубьев — три, максимальная глубина копания — 572 мм, вес составляет 2,5 т.
Максимальная скорость движения вперед ограничена 9,6 км/ч, назад — 12,5 км/ч.
| Рабочий вес | 17 тонн |
| Мощность двигателя (при 1850 об/мин) | 135 кВт/184 л.с. |
| Объем отвала | 4,3-5 куб.м |
| Удельное давление на грунт | 0,067 MПа |
| Скорость переднего хода | 3,29/5,82/9,63 км/ч |
| Скорость заднего хода | 4,28/7,59/12,53 км/ч |
На модели смонтированы бортовые фрикционы мокрого типа, многодисковые, подпружиненные. Привод — гидравлический, управление осуществляется вручную. Тормоза бортовых фрикционов — с плавающей лентой и гидроусилителем.
Shantui SD16 оснащается планетарной коробкой передач (по 3 передачи переднего и заднего хода). Переключение — ручное, механического типа. Присутствует функция принудительной смазки. Главная передача — коническая 1-ступенчатая со спиральным зубом.
Гидротрансформатор выбран 3-элементный 1-ступенчатый 1-фазный.
Габариты
Длина бульдозера Shantui SD16 составляет 5,1 м, ширина — 3,4 м, высота — 3 м. Данные цифры актуальны для машины без рыхлителя.
| Длина х Ширина х Высота (без рыхлителя) | 5 140х3 388х3 032 мм |
| Ширина x высота отвала (в зависимости от типа) | 3 388х1 149 мм |
| 3 556х1 120 мм | |
| 3 970х1 040 мм | |
| Длина опорной поверхности | 2 430 мм |
Базовым силовым агрегатом является Shangchai SC11CB184G2B1, но возможна также установка Weichai WD10G178E25. Дизель Shangchai — это 4-тактный двигатель с водяным охлаждением, оснащенный функцией прямого впрыска топлива, турбонагнетателем и дополнительным охладителем.
Источник фото: sts-amur.ruМодель бульдозера Shantui SD16 может оснащаться двумя моделями двигателей
Двигатель Shantui SD16
Минимальный удельный расход горючего указан 214 г/кВт*ч.
| Модель двигателя | Shangchai SC11CB184G2B1 |
| Weichai WD10G178E25 | |
| Диаметр цилиндра | 126 мм |
| Количество цилиндров | 6 |
| Ход поршня | 130 мм |
| Общий рабочий объем цилиндров | 9 726 куб.см |
Кабина и органы управления
Рычаги установлены в кабине симметрично с правой и левой стороны. Кресло регулируется не только в направления вперед и назад, по высоте и может наклоняться, но также возможно управление жесткостью пружины (в зависимости от массы оператора).
Электрическая система, используемая в основном для запуска дизельного двигателя и освещения, состоит из стартера, комплексного кремниевого генератора и двух 12-вольтных аккумуляторных батарей.
Максимальное рабочее давление в гидравлической системе управления рабочим оборудованием — 14 Мпа.
В распоряжении оператора — рычаги управления отвалом и рыхлителем, рулевого управления, переключения передач, управления подачей топлива. Блокировка отвала и рыхлителя выполняется с помощью специальных кнопок.
Техническое обслуживание
Производитель рекомендует выполнять обслуживание топливного бака бульдозера shantui sd16 каждые 50 моточасов. Периодичность замены топливного, масляного и гидравлического фильтров и проверки уровня смазки всех комплектующих — каждые 250 моточасов.
Источник фото: spectehnika-info.ruФото Shantui SD16
Модификации
Существуют следующие версии бульдозера Shantui SD16 — SD16E, SD16L, SD16S. Модификации отличаются количеством гусеничных роликов в ходовой части, типом гусеничных башмаков, доступным рабочим оборудованием и рядом других характеристик.
Аналоги
Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: YTO T140, YTO T140N, Yutong TL210B, Shantui SD16E, Shantui SD16F, Shantui SD16TF, Sinomach YD160, HBXG SHEHWA TY165-3, XGMA TY160, XCMG TY160.
70-тонный бульдозер SHANTUI SD60-C5
Бульдозер SHANTUI SD60-C5 — представитель сверхтяжёлого класса, который пришёл на смену SD52-5. Машина предназначена для горнодобывающей промышленности. Её применяют для перемещения скальной породы, больших камней, а также при рыхлении грунта.
SHANTUI SD60-C5
Ходовая часть и рабочее оборудование, которыми оснащена техника, выполнены из высокопрочных материалов и адаптированы для работы в тяжёлых условиях, что значительно повышает производительность.
Силовая установка CUMMINS QSK19 c электронным управлением обеспечивает высокую мощность и низкий расход топлива. Выброс отработанных газов в атмосферу соответствует международным стандартам EPA Tier 3 и EU Stage 3A.
Эргономичное расположение органов управления, современная панель контрольно-измерительных приборов с LCD-дисплеем на русском языке, эффективная система отопления, кондиционирования и система избыточного давления в кабине, увеличенный круговой обзор, система безопасности ROPS/FOPS и многие другие технические решения делают работу оператора на данной машине максимально комфортной и безопасной.
Сфера использования
«Шантуй СД 16» можно назвать востребованной техникой на многих стройплощадках. На основе базовой модели разработаны версии машины для работы в лесу, на болотах, угольных электростанциях, мусорных полигонах.
Бульдозер применяют для послойного копания, перемещения грунтов I-IV категорий либо рыхления скальных или мёрзлых материалов. Первую группу работ аппарат выполняет прямым поворотным, сферическим или угловым отвалом, вторую — трёхстоечным рыхлителем. В общем случае спецтехнику задействуют для:
- планировки стройплощадок;
- возведения насыпей;
- разработки выемок, котлованов;
- нарезки террас на косогорах;
- копания траншей под фундаменты и коммуникации;
- разравнивания грунта, отсыпаемого другими машинами;
- засыпки рвов, ям, траншей, котлованов и пазух оснований зданий;
- расчистки территорий от снега, камней, кустарника, пней, мелких деревьев, строительного мусора.
Устройство и особенности эксплуатации
Шантуй SD16 имеет модульную конструкцию, позволяющую оперативно выполнять осмотр и ремонт. В базовом варианте бульдозер оснащается балансирной подвеской и гусеничной лентой с крупными и широкими звеньями, обеспечивающими устойчивость техники. Гусеницы устанавливаются на 2 подвесных и 6 опорных катках.
Трансмиссия модели представлена следующими элементами:
- планетарной коробкой передач с сервоприводом переключения и механизмом принудительной смазки. Коробка передач имеет 6 скоростей (3 передних и 3 задних);
- постоянно замкнутой многодисковой муфтой, которая размещена в масляной ванне. Муфта связана с тормозным элементом муфты рулевого управления;
- 3-элементным одноступенчатым однофазным гидротрансформатором;
- плавающим тормозом муфты поворота, управление которым выполняется посредством педали с гидроусилителем;
- главной спирально-зубчатой передачей конического типа с барботажным механизмом смазки (разбрызгиванием) и одноступенчатым редуктором;
- бортовой передачей, выполненной в виде барботажного механизма смазки и цилиндрического редуктора.
Гидравлическая система Shantui SD16 функционирует за счет шестеренчатого насоса с производительностью 335,5 л/мин. Управление выполняется посредством особого гидрораспределительного клапана. Функционирует насос на основе 2 цилиндров, относящихся к гидравлической системе 2-стороннего действия, с диаметром 110 мм. Максимальное давление в системе равняется 14 МПа.
На бульдозер устанавливается кабина шестигранной формы. Подобное решение является оптимальным для техники данного сегмента, поскольку предоставляет оператору максимальный обзор и позволяет в любой ситуации видеть расширенную панораму. Жесткий каркас делает работу безопасной.
В обшивке кабины применяются современные изоляционные материалы, уменьшающие вибрацию и шум, в результате чего число посторонних факторов, влияющих на утомляемость оператора, сокращается. В салоне устанавливаются заводской обогреватель и кондиционер. Они поддерживают необходимый уровень влажности и температуры независимо от климатических условий, в которых находится машина.
Кресло оператора может регулироваться в нескольких направлениях (марка – Grammer). Непосредственная близость основных приборов управления к водителю и их эргономичное расположение позволяют работать максимально продуктивно. Сама кабина имеет пневматическую подвеску.
Шантуй SD16 может оснащаться широкой линейкой дополнительного оборудования, включая несколько видов отвалов, 3-зубый рыхлитель и специальный однозубый рыхлитель, выдерживающий повышенные нагрузки и работающий при минусовой температуре. Подобная комплектация позволяет выполнять различные задачи на твердой поверхности.
Для бульдозера характерна легкость обслуживания. Основные агрегаты и узлы машины имеют простую конструкцию, их можно осмотреть и починить в полевых условиях. Запчасти для техники присутствуют в свободном доступе в большинстве специализированных центров. Однако некоторые элементы необходимо заказывать из Китая, что может замедлить процесс ремонта. Сам бульдозер отличается высокой надежностью и служит не один год до момента проведения капитального ремонта.

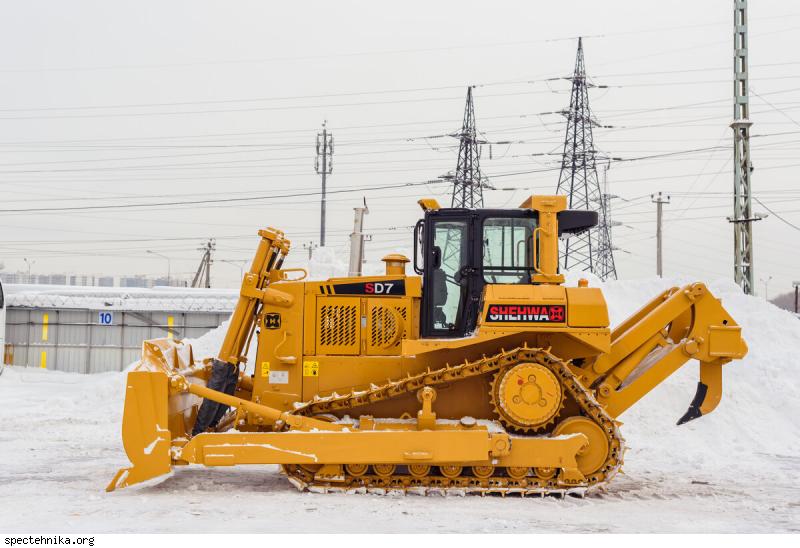

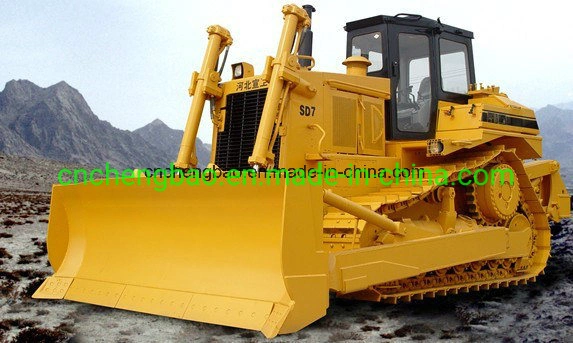

Бульдозер гусеничный SD7
Shehwa HBXG SD 7 – бульдозер 15-го тягового класса. Модель выпускается по оригинальным чертежам компании Caterpillar с применением фирменных моторов Cummins и Caterpillar и близка по характеристикам к машинам Komatsu D85A-8, ЧТЗ Б 13 и Caterpillar D7. Внешне китайский аналог мало отличается от продукта Caterpillar, для внутренней составляющей характерно высокое качество.
Серия Shehwa HBXG SD 7 включает 2 модификации:
Шехва HBXG SD 7;Шехва HBXG SD 7 P.Модели отличаются габаритными размерами, массой, двигателем и отдельными узлами, но имеют схожую конструкцию и характеристики.
Особенности модели Shehwa HBXG SD 7:
— гидромеханическая трансмиссия с модульной конструкцией;— широкие гусеницы треугольной формы, сокращающие ударную нагрузку, возникающую при движении и улучшающие — работу трансмиссии;— комфортная кабина с круговой обзорностью;— простое гидравлическое управление.Shehwa HBXG SD 7 можно транспортировать в полуприцепе со снятым отвалом.
Shehwa HBXG SD 7 применяется в золотодобыче, дорожном строительстве, горнодобывающей промышленности (на карьерах), мелиорации, на гидравлическом намыве и других областях, где требуется перемещение значительного объема грунта на небольшие дистанции. Бульдозер активно используют в каменоломнях и карьерах компании горнодобывающего сектора.
Устройство и особенности эксплуатации
В состав прогрессивной ходовой части (тип – «краулер») модели Шехва HBXG SD 7 входят:
— прочная рама, представляющая собой двойной сварной элемент, сделанный из стали и дополнительно усиленный трубами из легированной стали с большим диаметром.
— опорные катки, монтируемые внизу рамы (7 штук с каждой стороны). Четные катки имеют 2 фланца, нечетные – 1 фланец;
— направляющие колеса (2 штуки с каждой стороны), отвечающие за движение гусеницы. Они выполнены в виде литой стальной конструкции с биметаллической втулкой, расположенной внутри. Конструкция дополнительно укреплена за счет плавающих уплотнений, снижающих риск разгерметизации системы при попадании грязи или утечки масла;
— гусеницы, состоящие из треугольных башмаков увеличенной длины и звеньев. Конструкция позволяет менять площадь соприкосновения гусеницы с поверхностью земли и передвигаться по грунту с уклоном до 30 градусов. Улучшенная конструкция гусениц обеспечивает возможность эксплуатации бульдозера на болотах, в лесу и в местах с плохой проходимостью.
— гидромеханическая трансмиссия Shehwa HBXG SD 7 представляет собой целостный механизм, объединяющий коробку передач, гидрораспределитель регулировки скорости и центральное управление. Трансмиссию можно монтировать и демонтировать по частям или как единый узел, что облегчает сервисное обслуживание.
Характеристики элементов трансмиссии:
— коробка передач – планетарная с многодисковым сцеплением и принудительной смазкой;
— гидротрансформатор – однофазный, 3-элементный, одноуровневый;
— муфта поворота – многодисковая, мокрого типа с пружинным прижимом;
— тормоз муфты поворота – мокрого плавающего типа;
— бортовой редуктор – цилиндрическое прямозубое колесо со смазкой разбрызгиванием и 2-ступенчатым понижением скорости.
Гидравлическая система включает гидрораспределитель коробки передач, шестеренный масляный насос, клапан последовательности, перепускной клапан на розетке гидротрансформатора и гидрораспределитель муфты торможения и муфты поворота.
В базовой комплектации модель оснащается кабиной с защитой ROPS. Наличие автономного обогревателя салона обеспечивает комфортные условия работы. Дополнительно устанавливаются кондиционер, тент, защита для техники лесодобывающей отрасли.
Удобство эксплуатации и обслуживания
На производстве обязательно проверяется качество составляющих элементов и сборки, осуществляется обкатка. Перед продажей дилеры также проверяют состояние машины, что обеспечивает надежность и высокое качество каждой модели.
Гарантийный срок для Shehwa HBXG TY165-2 составляет 1 год или 1500 машиночасов. Цена запчастей практически не отличается от стоимости российских деталей, но срок их эксплуатации больше.
В составе ходовой части можно устанавливать элементы производства компании Caterpillar. По качеству сборки и долговечности модель превосходит российские аналоги. Современные решения снижают стоимость ремонтных работ и техобслуживания спецтехники:
- возможность замены частей трансмиссии и «ходовки» деталями Комацу D65A-8;
- снижение нагрузки на гидравлическую систему и простота обслуживания радиатора за счет установки элементов крепления гидравлики перед ним;
- оптимальная расстановка элементов;
- возможность замены радиатора без демонтажа передней части капота.
Гидравлическая система
Гидравлическая система данной спецмашины состоит из 2-х частей: рабочее оборудование гидравлической системы, гидросистема управления рулевым механизмом и коробкой переключения передач.
В составе гидравлической системы бульдозера Shantui SD16 – двухцилиндровый шестерённым насос, диаметр каждого цилиндра которого составляет 110 миллиметров. Максимальное давление в гидравлической системе равняется 14 МПа. Производительность насоса, или величина потока нагнетания, составляет 24З литров за минуту.
Гидравлическая система управления рабочим оборудованием характеризуется максимальным рабочим давлением 14 МПа (140 кг/см2). Давление в редукционном клапане рыхлителя составляет 16 МПа (160 кг/см2). Расход гидравлической жидкости составляет 213 литров в минуту (при частоте вращения коленчатого вала двигателя, равной 1800 об/мин.
Тип гидравлического распределителя – золотниковый.
Насос с зубчатой передачей всасывает масло из масляного бака и выталкивает его в клапан подъёма и наклона отвала (или в клапан управления отвалом в бульдозере с поворотным отвалом). Когда бульдозер не эксплуатируется, то масло уходит из клапана подъёма и наклона отвала, клапана управления рыхлителем (для спецмашин, оснащённых рыхлителем) через масляный фильтр и возвращается обратно в масляный бак-накопитель.
Когда картридж воздушного фильтра засорён, гидравлическое масло открывает предохранительный клапан фильтра и просто стекает обратно в масляный бак. При работе клапана подъёма и наклона отвала, отвал поднимается и опускается, фиксируется в твёрдом либо в «плавающем» состоянии, или наклоняется. При работе клапана управления рыхлителем – этот рабочий орган поднимается, опускается и удерживается в необходимом положении.
Перед клапанами управления смонтирован высококачественный контрольный клапан, который служит для предотвращения ударов в процессе работы рабочего механизма. Дроссель установлен для получения идеальной поступательной скорости цилиндра наклона.
Также установлен предохранительный клапан, разработанный для предотвращения случаев чрезмерного давления в системе, которое возникает из-за перегрузок во время рыхления грунтов.
При чрезмерной нагрузке во время работы давление системы сможет за короткий срок превысить установленное рабочее давление в 14 мПа, что приводит к открытию главного разгрузочного клапана, и масло через разгрузочный клапан идёт назад в масляный бак, благодаря чему система всегда защищена.
Когда направление внешней силы совпадает с направлением движения поршня, то внутри цилиндра может образоваться вакуум, и, чтобы не допустить образование вакуума, смонтирован всасывающий клапан. Все вышеназванные клапаны установлены внутри рабочего оборудования масляного бака.
По конструкции рабочее оборудование масляного бака относится к закрытому типу – для того, чтобы предотвращать возможное загрязнение масла.
