Особенности и преимущества
Современные технические решения позволяют использовать машину на протяжении длительного времени. Это обусловлено соответствием качества деталей и сборки европейским и американским нормам. Надежность и большой ресурс позволяют увеличить межсервисные интервалы, а также срок службы ходовой части. Строительная техника соответствует российским нормам, дополнительное оснащение позволяет использовать ее как в жарком, так и в холодном климате.

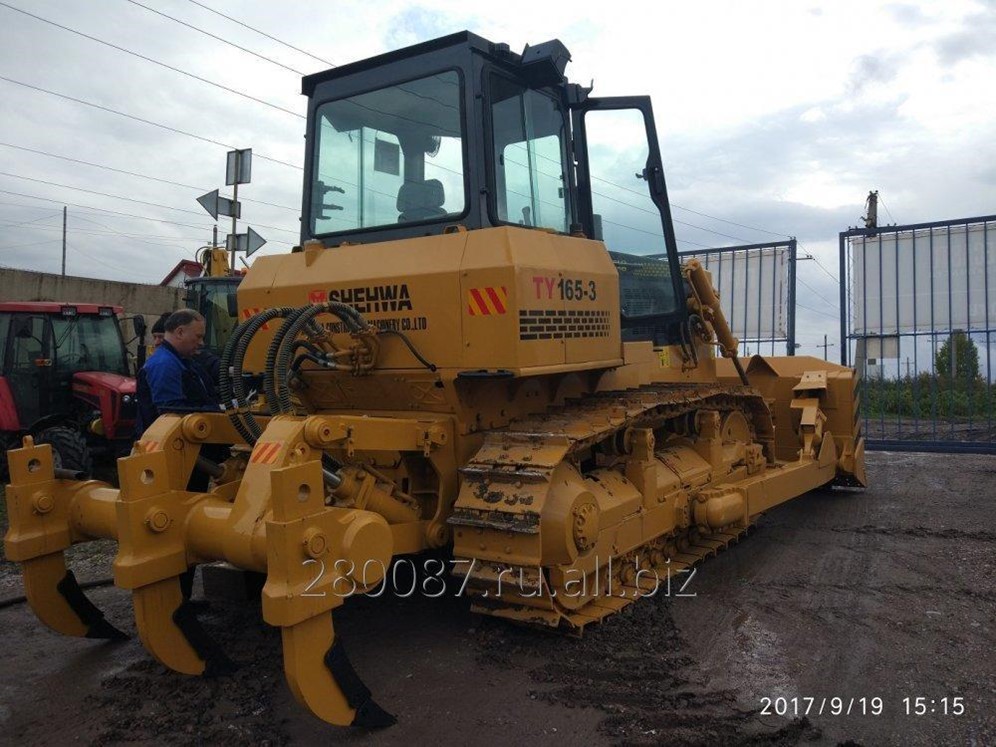

Гусеничный бульдозер Shehwa TY165-3 является современной разработкой, прототипом для нее служит предыдущая версия — TY165-2. Тестирование машины продолжалось в течение 2 лет, поэтому производитель заявляет о высоких эксплуатационных параметрах и долговечности элементов. Массовый выпуск техники начался в 2014 году, до этого на протяжении 9 лет производилась предыдущая модель.
Шехва 165
Shehwa TY165-3 мало отличается по внешнему виду от прототипа, но его технические качества стали значительно выше. К отличительным чертам относятся:
- современный интерьер и экстерьер кабины;
- улучшенная форма рабочего органа;
- сепаратор и предварительный нагреватель для эксплуатации в северных районах;
- усиленная опора радиатора;
- надежный, эффективный и долговечный трансформатор;
- электрорегулировка скорости подачи топлива;
- улучшенный фильтр.
По сравнению с аналогами техника отличается более высокой продуктивностью. В стандартной сборке она комплектуется прямым отвалом с гидроперекосом, 3-стоечным рыхлителем и гидромеханической трансмиссией. В качестве опциональных элементов производитель предлагает отвал с возможностью поворота, утепленный чехол для капота и гидролебедку на 15 т.
Удобство эксплуатации и обслуживания
На производстве обязательно проверяется качество составляющих элементов и сборки, осуществляется обкатка. Перед продажей дилеры также проверяют состояние машины, что обеспечивает надежность и высокое качество каждой модели.
Гарантийный срок для Shehwa HBXG TY165-2 составляет 1 год или 1500 машиночасов. Цена запчастей практически не отличается от стоимости российских деталей, но срок их эксплуатации больше.
В составе ходовой части можно устанавливать элементы производства компании Caterpillar. По качеству сборки и долговечности модель превосходит российские аналоги. Современные решения снижают стоимость ремонтных работ и техобслуживания спецтехники:
- возможность замены частей трансмиссии и «ходовки» деталями Комацу D65A-8;
- снижение нагрузки на гидравлическую систему и простота обслуживания радиатора за счет установки элементов крепления гидравлики перед ним;
- оптимальная расстановка элементов;
- возможность замены радиатора без демонтажа передней части капота.
Двигатель
Технические характеристики Shehwa TY165-2 уступают новой машине, что связано с установкой менее мощного двигателя. Современная модель оснащена четырехтактным двигателем китайского производителя Weichai (по лицензии австрийского бренда Steyr). Модель WD615T1-3B характеризуется особенностями:
- подогреватель топливного фильтра, позволяющий запускать силовую установку при -40 С;
- три ступени очистки воздуха для увеличения ресурса двигателя;
- поддерживать работоспособность воздушного фильтра в течение 300 часов;
- электрический топливный насос для легкого запуска двигателя;
- вертикальное положение створок;
- жидкостная система охлаждения.
Особенности силового агрегата:
| объем работы | 9,7 л |
| номинальная мощность | 131 кВт (178 л.с.) |
| номинальная скорость | 1800 об/мин |
| максимальный крутящий момент | 870 Нм |
Топливный бак рассчитан на 230 литров дизельного топлива, при этом расход топлива у Shehwa TY165-3 составляет 244 г/кВт.ч.
ОПИСАНИЕ И НАЗНАЧЕНИЕ
HBXG Shehwa SD7 – китайский бульдозер, относящийся к 15-му тяговому классу. Он разработан по оригинальным чертежам, предоставленным компанией Caterpillar. По качеству и эффективности модель сопоставима с такими машинами, как Caterpillar D7 и Komatsu D85A-8. В плане дизайне HBXG Shehwa SD7 практически полностью копирует бульдозер Caterpillar.
Дебют модели состоялся в 1993 году. За достаточно короткий срок ей удалось занять устойчивое место на рынке. В настоящее время Шехва SD7 поставляется в 70 государств мира. В России бренд имеет официального дилера, занимающегося продажей и обслуживанием техники. В своем ценовом сегменте (бюджетные машины) HBXG Shehwa SD7 находится в числе лидеров.
Спектр применения бульдозера достаточно широк. Машину используют в горнодобывающей промышленности, дорожном строительстве, мелиорации, золотодобыче и на гидравлическом намыве. HBXG Shehwa SD7 является идеальным вариантом для перемещения больших масс грунта на короткие расстояния. Особую популярность модель получила у предприятий горнодобывающего сектора.
Внутренний ряд серии представлен 2 модификациями:
- HBXG Shehwa SD7;
- HBXG Shehwa SD7P.
Данные версии имеют схожее построение и параметры, но отличаются моторами и отдельными элементами. Все модели, поставляемые в Россию, проходят дополнительную адаптацию с учетом суровых условий эксплуатации и имеют специальный сертификат. Гарантия на новые машины составляет 1500 моточасов наработки мотора или 1 год.
ПЕРЕДНЕЕ НАВЕСНОЕ ОБОРУДОВАНИЕ
SEHWA HBXG TY165-2 основан на прямой лезвие с гидравлическим опрокидыванием. Сферическое лезвие и простое роторное лезвие пил доступны в качестве опций.
Характеристики оборудования:
- Емкость — 4,5 / 5,8 / 4,5 кр. м;
- Ширина — 3297/3762/3762 мм;
- Высота — 1170/1140/1140 мм;
- Окончательная подъемная высота — 852/1000/1000 мм;
- Последний перерыв — 420/400/400 мм;
- Угол резки — 55/58/58 градусов;
- Угол наклона — 8,5 / — / — градусов;
- Вес — 1800/2350/2239 кг;
- Масса бульдозеров с Bladezer Bulldozer (без перерыва) — 19400/19950/19839 кг.
Среднее давление бульдозера без субстрата составляет 69,2 кПа.
Особенности и преимущества
Современные технические решения позволяют использовать машину длительное время. Это связано с соответствием качества деталей и сборки европейским и американским стандартам. Надежность и большой ресурс позволяют увеличить межсервисные интервалы, а также срок службы ходовой части. Строительная техника соответствует российским стандартам, дополнительное оборудование позволяет использовать ее как в жарком, так и в холодном климате.
Гусеничный бульдозер Shehwa TY165-3 — современная разработка, прототипом для него является предыдущая версия — TY165-2. Тестирование машины длилось 2 года, поэтому производитель заявляет о высокой производительности и долговечности элементов. Массовое производство техники началось в 2014 году, до этого предыдущая модель выпускалась 9 лет.
Shehwa TY165-3 внешне мало отличается от прототипа, но его технические качества стали значительно выше.
Характеристики включают:
- современный интерьер и экстерьер коттеджа;
- улучшенная форма рабочего органа;
- сепаратор и подогреватель для работы в северных районах;
- усиленная опора радиатора;
- надежный, эффективный и долговечный трансформатор;
- электрически регулируемая скорость подачи топлива;
- улучшенный фильтр.
По сравнению с аналогами техника отличается более высокой производительностью. В стандартной комплектации он оснащен прямым отвалом с гидравлическим уклоном, 3-вальным рыхлителем и гидромеханическим редуктором. В качестве дополнительных элементов производитель предлагает поворотный отвал, утепленный кожух капота и гидравлическую лебедку на 15 т.
Ходовая часть
На бульдозер Шехва TY165-2 устанавливаются:
- разборные одногусеничные зубья;
- гусеницы шириной 0,5 м;
- 6 опорных и 2 поддерживающих ролика на каждую сторону.
Гидромеханическая трансмиссия обеспечивает рациональное распределение нагрузок на раму. Ее долговечность и качество хода обусловлены использованием привода с гидравлическим трансформатором и КПП большего диаметра.
К особенностям трансмиссии относятся:
- бортовая система торможения с мокрым управлением с помощью педали и двустороннего ремня;
- прямозубое колесо в качестве конечной передачи со смазкой разбрызгиванием;
- главный передаточный вал в виде привода для зубчатого колеса с двумя шестеренками;
- гидравлический трансформатор с одной ступенью и одной фазой, состоящий из трех компонентов;
- КПП планетарного типа с тремя скоростями в обоих направлениях.
Особенности конструкции и оснащения бульдозеров Shehwa SD7
Бульдозер Shehwa SD7 может быть оснащен прямым отвалом с регулируемым углом наклона, поворотным отвалом, специальным «угольным» отвалом (для перемещения угля в угольных шахтах) или полусферическим отвалом. В дополнение к различным типам отвалов, бульдозер оснащен одновальным или трехвальным полностью гидравлическим рыхлителем с монокрюком, ROPS, FOPS или защитной лесной кабиной и т д
Рама ходовой части имеет сварную конструкцию из листов и труб из легированной стали большого сечения. Вертикальный поворот рамы вокруг шкворня составляет 5,4 градуса. Ходовая часть оснащена семью опорными катками (4 однобортными и 3 двубортными) и двумя (передним и задним) направляющими колесами с каждого борта. Рулевые колеса представляют собой литую стальную конструкцию с биметаллической втулкой внутри. Конструкция усилена двумя типами гидрозатворов, которые сводят к минимуму возможность сброса давления в системе из-за загрязнения или утечки масла.
Одним из основных преимуществ Shehwa SD7 является улучшенная конструкция гусеницы, позволяющая эксплуатировать бульдозер в лесу, на болотах, а также на труднодоступных участках. Смазочное масло, помещенное в отверстие каждой цапфы, проходит через ткацкий станок звеньев гусеницы и смазывает их, уменьшая силу трения. Кроссовки имеют треугольное сечение и длиннее стандартной обуви, что значительно снижает давление обуви на рабочую поверхность.
Треугольная форма башмаков означает, что гусеницы не проскальзывают при работе в грязи, песке или мокром грунте, а также облегчает подъем в бульдозер на грунте с уклоном 30 градусов. Базовая ширина ботинок составляет 56 см, но в зависимости от назначения и оптимизации сцепления стандартные башмаки опционально могут быть заменены на плоские гусеницы шириной 51 см и 66 см, или треугольные шириной 91,4 см.
Бульдозер Shehwa SD7 – идеальная машина для эксплуатации на предприятиях дорожного сообщения, нефтепромыслах, энергетике, горнодобывающих комплексах, а также других предприятиях, так или иначе связанных с землеустройством.
Бульдозер Shehwa TY165: технические характеристики
Широкое применение тяжёлого SD7 при прокладке и восстановлении дорог, совершении ирригационных и мелиорационных работ, а также в сфере гидротехнического и промышленного строительства обусловлено его характеристиками, позволяющими использовать его в различных условиях и разных климатических зонах.
Основные виды работ, на которые рассчитан бульдозер HBXG Shehwa SD7, включают передвижение, выработку и рыхление грунта, а также возможность использования его, при необходимости, как тягача способного вывести, более маломощную технику из затруднительного положения.
Общие сведения о Shehwa SD7
В оснащении бульдозерной техники китайской компании Shehwa стоит выделить:
- широкие гусеницы, треугольная форма которых, несёт двойную выгоду – удаляя возникающую при движении и переходящую на ведущих колёсах ударную нагрузку и улучшая характеристики работы трансмиссии, что влияет на её долговечность;
- гидромеханическую трансмиссию с модульной конструкцией, облегчающей при ремонте снятие и установку механизмов;
- гидравлическое управление, которое за счёт применения дроссельно-регулировочных клапанов, снижает требования к практическим навыкам и внимательности машиниста;
- комфортную кабину с круговым рабочим обзором, способствующую повышению безопасности и производительности труда.
Технические характеристики
Силовая установка
Оснащён бульдозер Shehwa SD7 одним из трёх вариантов двигателей — WD615, C6121ZG06 или NTA855-C280, которые изготавливаются на собственных заводах по производству двигателей. Первый выпускается в провинции Вэй Фан, второй в провинции Чун Цин, третий в Шанхае. Все модели двигателей имеют по шесть цилиндров с вертикальным ходом, расположенные в один ряд, четырёхтактный рабочий цикл и систему охлаждения, рассчитанную на жидкостный охладитель.
- WD615 – он самый лёгкий. Весит 850кг и развивает мощность в 240 л.с. при крутящем моменте 996 Нм и частоте вращения коленвала 1500 об/мин. В нём установлены цилиндры диаметром 126 мм с полным ходом 130 мм;
- C6121ZG06, развивает крутящий момент в 935 Нм при достижении частоты вращения на коленвале 1400 об/мин. Мощность 235 л.с. Использованы поршни диаметром 121 мм с ходом в 152 мм. Весит 900 кг;
- NTA855-C280 – это тяжеловес в 1260 кг. Заявленная мощность 237 л.с. с крутящим моментом в 1000 Нм, при достижении частоты вращения 1450 об/мин. Имеет поршневую группу с диаметром поршней в 140 мм и их ходом от верхней до нижней точки 152 мм.
Трансмиссия
Отбор развиваемой двигателем мощности и передача её другим механизмам, участвующим в передвижении и работе бульдозера Shehwa SD7 основная задача трансмиссии. Мощность с двигателя при участии гидродинамического трансформатора, разделяющего эту мощность на гидравлическую и механическую составляющую, через главный приводной вал подводится к коробке переключения передач, которая производит переключение скоростей и смену направления движения бульдозера.
Коробка передач, сконструированная с тремя скоростями переднего и тремя скоростями заднего хода, через одноступенчатую косозубую шестерню передаёт всю мощность центральной передаче, меняющей вектор направления мощности с продольного на поперечный. После чего она достигает своих конечных потребителей: тормозной фрикцион, ведущие колёса и бортовые гидросистемы.
Конструктивно в состав бульдозерного шасси Shehwa HBXG SD7 входят:
- ходовая рама представляет собой сварной двойной элемент, выполненный из стали и усиленный металлическими трубами большого диаметра. В местах, соединяющих её с опорными катками, сделаны сквозные нарезные отверстия. Хвостовое гнездо, в задней части рамы, соединено с направляющим колесом;
- опорные катки, устанавливаются внизу ходовой рамы в количестве семи штук с каждой стороны. Катки установлены двух типов: с одним фланцем – все не чётные по счёту и с двумя фланцами – все чётные. Внутри находится вал, движущийся по впрессованным биметаллическим втулкам, закрытыми двойными плавающими уплотнениями;
- направляющие колёса, установленные по две штуки с каждой стороны (спереди и сзади), приводят в движение гусеницы. Они имеют цельнометаллическую конструкцию. Размеры внутренних деталей катка — вал, биметаллические втулки и уплотнительные кольца полностью соответствуют размерам внутренних частей опорных катков;
- гусеницы бульдозера Shehwa SD7 состоят из звеньев и треугольных башмаков, изменяющих площадь контакта гусеницы с грунтом и способствующих тем передвижению техники по наклонной поверхности до 30° в боковом и фронтальном направлении.
