Бульдозер ЧЕТРА ТК25 технические характеристики

Модификации и комплектация

Модификация	Комплектация	Мощность двигателя, кВт/л.с.	Масса, кг
Т-25.01ЯБ-1	ЯМЗ-8501.10, полусферический отвал, ТСУ	298/405	42030
Т-25.01ЯБР-1	ЯМЗ-8501.10, полусферический отвал, рыхлитель 1 зуб	298/405	46650
Т-25.01ЯБР-1-01	ЯМЗ-8501.10, полусферический отвал, рыхлитель 3 зуба	298/405	46650
Т-25.01ЯБ-2	ЯМЗ-8501.10, сферический отвал, ТСУ	298/405	42030
Т-25.01ЯБР-2	ЯМЗ-8501.10, сферический отвал, рыхлитель 1 зуб	298/405	46650
Т-25.01ЯБР-2-01	ЯМЗ-8501.10, сферический отвал, рыхлитель 3 зуба	298/405	46650
ТМ-25.01ЯБ-1	ЯМЗ-8501.10, полусферический отвал, пон.давл. на грунт, ТСУ	298/405	47724
ТМ-25.01ЯБР-1	ЯМЗ-8501.10, полусферический отвал, пон.давл. на грунт, рыхлитель 1 зуб	298/405	49971
ТМ-25.01ЯБР-1-01	ЯМЗ-8501.10, полусферический отвал, пон.давл. на грунт, рыхлитель 3 зуба	298/405	49971
ТМ-25.01ЯБ-2	ЯМЗ-8501.10, сферический отвал, пон.давл. на грунт, ТСУ	298/405	47724
ТМ-25.01ЯБР-2	ЯМЗ-8501.10, сферический отвал, пон.давл. на грунт, рыхлитель 1 зуб	298/405	47971
ТМ-25.01ЯБР-2-01	ЯМЗ-8501.10, сферический отвал, пон.давл. на грунт, рыхлитель 3 зуба	298/405	47971
Т-25.01К1Б-1	Cummins QSX15-C440, полусферический отвал, ТСУ	308/419	42030
Т-25.01К1БР-1	Cummins QSX15-C440, полусферический отвал, рыхлитель 1 зуб	308/419	49971
Т-25.01К1БР-1-01	Cummins QSX15-C440, полусферический отвал, рыхлитель 3 зуба	308/419	49971
Т-25.01К1Б-2	Cummins QSX15-C440, сферический отвал, ТСУ	308/419	42030
Т-25.01К1БР-2	Cummins QSX15-C440, сферический отвал, рыхлитель 1 зуб	308/419	49971
Т-25.01К1БР-2-01	Cummins QSX15-C440, сферический отвал, рыхлитель 3 зуба	308/419	49971
ТМ-25.01К1Б-1	Cummins QSX15-C440, полусферический отвал, пон.давл. на грут, ТСУ	308/419	47724
ТМ-25.01К1БР-1	Cummins QSX15-C440, полусферический отвал, пон.давл. на грут, рыхлитель 1 зуб	308/419	49971
ТМ-25.01К1БР-1-01	Cummins QSX15-C440, полусферический отвал, пон.давл. на грут, рыхлитель 3 зуба	308/419	49971
ТМ-25.01К1Б-2	Cummins QSX15-C440, сферический отвал, пон.давл. на грут, ТСУ	308/419	47724
ТМ-25.01К1БР-2	Cummins QSX15-C440, сферический отвал, пон.давл. на грут, рыхлитель 1 зуб	308/419	49971
ТМ-25.01К1БР-2-01	Cummins QSX15-C440, сферический отвал, пон.давл. на грут, рыхлитель 3 зуба	308/419	49971
Т-25.02КБ-1	Cummins QSX15-C440, полусферический отвал, ТСУ	308/419	44985
Т-25.02КБР-1	Cummins QSX15-C440, полусферический отвал, рыхлитель 1 зуб	308/419	49615
Т-25.02КБР-1-01	Cummins QSX15-C440, полусферический отвал, рыхлитель 3 зуба	308/419	49615

УСТРОЙСТВО ЧЕТРА ТК25

Chetra Bulldozer TK25 основан на сочлененной рамке, которая предотвращает разгрузку или приостановить одну из колес во время вождения на неровной местности. Такая конструкция также обеспечивает максимальное использование возможностей буксировки. Системы и компоненты имеют модульную структуру, которая упрощает техническое обслуживание и позволяет разбирать (сборку) компонентов в полных блоках.

В корпусе используются болтовные шины с одним заголовком 35 / 65-33. Защитные цепи дополнительно используются при работе на поверхности породы. Шины перекачиваются специальной пневматической системой, представленной компрессором, установленным на двигателе.

В тракторе TK25 Chetra используются гидромеханической передачей, состоящей из редуктора насоса, приводного устройства, 2 конических основных передач с дифференциальными механизмами и колесными редукторами с твердыми тормозами. Привод состоит из одноступенчатого трехкомпонентного преобразователя крутящего момента, планетарной передачи и соответствующей коробки передач. Мощность передается на гидротрансформатор с помощью универсального редуктора.

Предельные тяговые усилия с учетом выбранной скорости:

• Первая передача — 562 (51,17) кН (тс);
• 2-я передача — 278 (25,4) кН (тс);
• 3-я передача — 142 (13) кН (тс).

Раздельная гидравлическая система отвечает за опускание, подъем и боковой наклон машины. Гидравлическая система состоит из 2-х функционально связанных систем:

• основная система — ход отвала;
• Система сервоуправления — снижение усилия на рукоятке и дистанционное управление гидроагрегатами.

Гидравлическая система основана на 2-х шестеренных насосах НЧ250 и НЧ10. Также включает в себя делитель потока, 2 направляющих золотника, приводы подъема/опускания и наклона, а также предохранительные клапаны.

ЧЕТРА ТК25 оборудована одноместной кабиной со звуко- и теплоизоляцией. Подпружиненное сиденье регулируется в зависимости от роста и веса оператора. Кабина оборудована радиаторным отопителем и системой вентиляции, позволяющей работать в сложных климатических зонах. Скорость регулируется рычагом, торможение и остановка — педалью. Отвал бульдозера поддерживается стрелой бульдозера на правой стойке. Все операции оператор может выполнять со своего места.

Купить бульдозер ЧЕТРА ТК25 без пробега сложно. Стоимость подержанных моделей в хорошем состоянии находится в пределах 2,95-3,8 млн рублей (2003-2005 года выпуска).

ДВИГАТЕЛЬ

Бульдозер ЧЕТРА Т25 выпускается в 2-х комплектациях с дизельным двигателем:

• ЯМЗ-8501.10;
• Камминз QSX15-C440.

Четырехтактный агрегат ЯМЗ-8501.10 от Автозавода в Ярославе имеет жидкостную систему охлаждения, турбонаддув и охлаждение наддувочного воздуха «воздух-воздух». В конструкцию двигателя входят 12 V-образных цилиндров с углом развала цилиндров 90 градусов.

Параметры мотора ЯМЗ-8501.10:

• рабочий объем – 25,9 л;
• мощность — 298 (405) кВт (л.с.);
• частота вращения двигателя – 1800 об/мин;
• максимальный крутящий момент – 2230 Нм;
• диаметр отверстия — 140 мм.

Иностранный двигатель Cummins QSX15-C440 оснащен системой защиты Quantum, отвечающей за контроль электронных систем и диагностику. Устройство имеет водяное охлаждение. Температура охлаждающей жидкости снижается за счет турбонаддува (для этого и воздух охлаждается). В конструкцию устройства входят теплообменник и система очистки с полнопроточными фильтрами. 6 рядных цилиндров.

Параметры двигателя Cummins QSX15-C440:

• полезный объем – 15 литров;
• мощность — 308 (420) кВт (л.с.);
• количество оборотов — 1800 об/мин;
• максимальный крутящий момент – 2250 Нм;
• диаметр отверстия — 137 мм.

Топливный бак вмещает до 670 литров топлива.

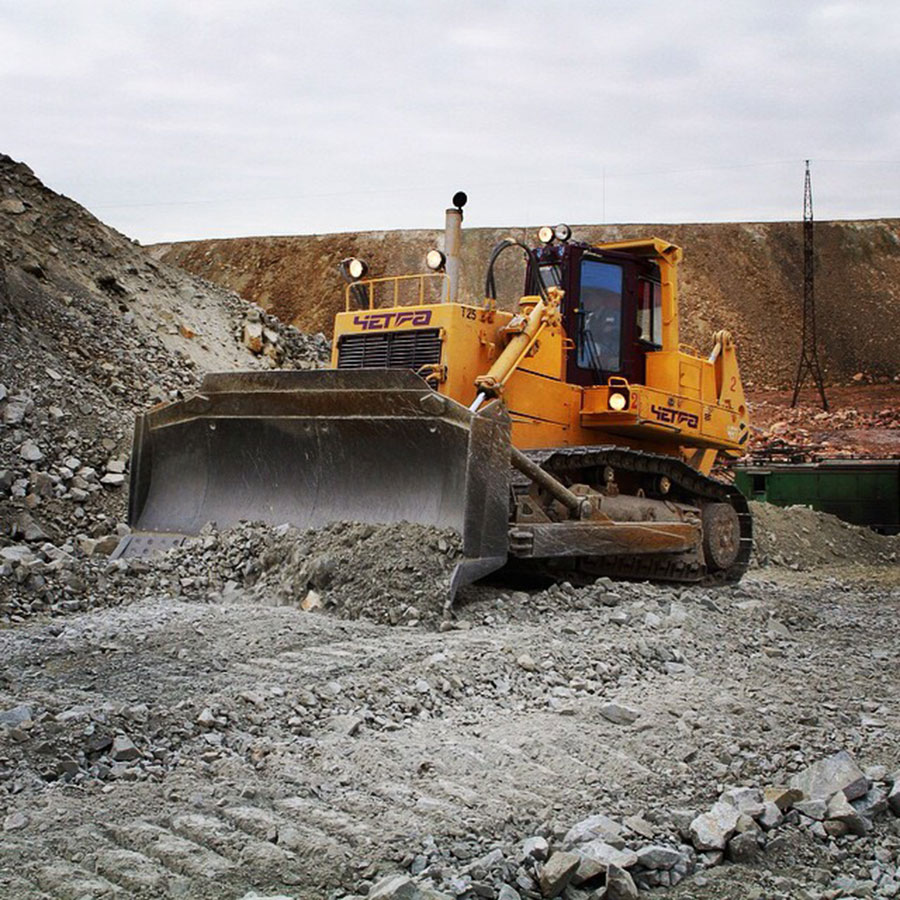

Бульдозер Четра т 25

Бульдозер Четра т 25 весом в 45 тонн применяется в строительной и горнодобывающей отраслях для тяжелых работ. Этот мощный бульдозер используется для разработки скальных и мерзлых грунтов. Объем турбодизельного двигателя 15 л. и мощность 420 л.с.

Тяжелый гусеничный т25 оснащен рыхлителем,  даже один зуб которого уверенно и легко режет мерзлый грунт. В другой комплектации бульдозер может быть оснащен тремя зубьями.

Благодаря тому, что существует возможность остановить одну гусеницу в то время, когда вторая продолжает двигаться, бульдозер т 25 01 способен разворачиваться буквально на месте. Обзор из кабины отличный благодаря расположению окон, а также высоте кабины над землей (2,5 м.).

Толщина отвала составляет несколько сантиметров. Углы режущей кромки усилены легированной толстой сталью.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧЕТРА ТК25

Габаритные размеры:

• Длина — 9070 мм;
• Ширина — 5150 мм;
• Высота — 4800 мм;
• Расстояние между осью — 4150 мм;
• Расстояние между колесом — 2800 мм;
• клиренс — 500 мм;
• Минимальный радиус рулевого управления — 9700 мм;
• Экстремальный угол кручения половины половины по отношению к друг другу — 35 градусов.

Рабочий вес Spychch 45600 кг. Срок службы для первого реконструкции составляет 12 000 часов.

В качестве передних аксессуаров в Четре TK25 обычно используется полусферический лезвие, который прикреплен к конструкции машины с 2 толкающими стержнями и гидравлическим подъемным приводом. Стабилизатор обеспечивает стабильность машины и жесткость в поперечном направлении.

Характеристики полусферического отвала:

• Ширина — 5050 мм;
• Высота — 1150 мм;
• Окончательная высота подъема — 1400 мм;
• крайний ограничитель — 500 мм;
• Угол резания лезвия — 46,5-63,5 градусов;
• Максимальная регулировка наклона — 14 градусов;
• Призма сопротивления — 11,13 м3;
• Вес — 7,200 кг.

Стандартное оборудование

В стандартное оборудование бульдозера ЧЕТРА Т-25.01, Т-25.02 входит:

• Регулируемое кресло оператора на мягкой подушке
• Воздухоочиститель
• Вентилятор системы обогрева кабины
• Деселератор
• Звуковой сигнал
• Передний буксирный крюк
• Защита двигателя
• Гидравлическое устройство для натяжного механизма гусеницы
• Система освещения
• Многослойная защита
• Глушитель
• Стояночный тормоз
• Защита силовой передачи
• Сменные сегменты зубчатого венца
• Защитная конструкция ROPS/FOPS
• Ремень безопасности
• Розетка внешнего питания 24 V
• Розетка питания 24 V
• Генератор переменного тока 75 А
• Аккумуляторные батареи (2), 12 В, 190 А*ч (напряжение бортовой сети 24 V)
• Прикуриватель
• Стартер
• Электросчетчик моточасов

Приборный щиток:

• тахометр
• указатель температуры охлаждающей жидкости
• указатель давления масла двигателя
• указатель температуры масла двигателя
• указатель напряжения бортсети
• указатель уровня топлива
• указатель температуры масла трансмиссии
• аварийное давление масла в двигателе
• перегрев охлаждающей жидкости двигателя
• отсутствие заряда аккумуляторных батарей
• засоренность воздушного фильтра
• засоренность фильтра в гидробаке
• перегрев масла в гидробаке
• засоренность фильтра в трансмиссии
• минимальная температура масла в трансмиссии
• перегрев масла в трансмиссии
• засоренность масляного фильтра двигателя
• аварийное давление масла трансмиссии

Бульдозеры Четра

Техника под брендом «Четра» впервые появилась в 2002 году. Выпуском машин занимается Чебоксарский завод «Промтрактор». Одним из основных направлений является выпуск тяжелой техники, в частности, широкого модельного ряда бульдозеров.

С самого начала продукция Четра была ориентирована на конкуренцию с зарубежными фирмами, в изобилии присутствующими на отечественном рынке спецтехники. В конструкции своих бульдозеров Четра использует как российские, так и импортные узлы и агрегаты. Так, ярославский двигатель может быть заменен на мотор компании Cummins, в гидравлической системе применены агрегаты известных брендов. Изначально в конструкцию заложена концепция модульности основных узлов, что повышает ремонтопригодность, облегчает обслуживание и повышает надежность всей машины в целом.

Используемые подогреватели двигателя (ПЖД 30Л, HYDRONIC M-II, HYDRONIC 35) и кабины (AIRTRONIK-2Д) расширяют географию применения техники, позволяя использовать ее в самых суровых условиях.

Для повышения проходимости на мягких грунтах предусмотрены модификации (с буквой «М» в названии), имеющие пониженное давление на опорную поверхность за счет применения широких гусениц и увеличения количества катков.

В качестве рабочего инструмента используются несколько видов отвалов, а также одно- или многозубчатые рыхлители. Гидравлическая система с электронным управлением позволяет использовать двигатель, трансмиссию самым оптимальным образом, регулируя режимы работы узлов в зависимости от нагрузки на рабочий инструмент.

Не оставлены без внимания условия, в которых приходится работать оператору. Современная конструкция кабины, звуко- и теплоизолированной, оснащенной эргономичными органами управления, регулируемым креслом, «развязана» от вибраций корпуса машины за счет установки на вибропоглощающие опоры, резиновые или гидравлические. Большая площадь остекления, возможность установки кондиционера, спутниковой системы, позволяющей контролировать местоположение машины и режимы ее работы, другие опции делают кабины, используемые на технике этого бренда, одними из самых комфортабельных.

Сфера применения бульдозеров Четра – строительство зданий, дорог, работа в карьерах и горных разработках, решение тех задач, где требуется производительная и мощная техника.

Четра Т-25 – комфортная работа при любых погодных условиях

Бульдозер отличается не только комфортным управлением, но и комфортабельной кабиной для водителя. Она оборудована высококачественной системой освещения и мягким сиденьем, которое обеспечивает комфортную работу даже на продолжении длительного времени.

В летнее время очень кстати придется вентиляционная система, а при работе в условиях низких температур водитель сможет воспользоваться системой обогрева. В кабине находится две розетки и прикуриватель.

Безопасность водителя обеспечивает ремень безопасности и специальная защитная конструкция rops/fops. Для дополнительной защиты водителя и обеспечения должного уровня безопасности установлены двойные стекла. При этом сохраняется хорошая просматриваемость рабочего пространства.

Для дополнительного комфорта водителя в модели т 25 значительно улучшена звуковая изоляция. Также в данной модификации доступна система дополнительной очистки воздуха в кабине водителя.

Ходовая часть

Чтобы уменьшить динамические воздействия и увеличить тягово-сцепные
свойства, предусмотрено специфическое строение ходовой части. Она
выполнена полужесткой, крепится на трех опорах и имеет удлиненную
ось качения тележек. Гусеничный ход включает направляющие и опорные
катки, которые оснащены смазкой. Она является одноразовой, также
установлены уплотнители «двойной конус».

Гусеницы Четра Т25

Гусеницы имеют один грунтозацеп, а за счет уплотнений смазка из
шарнира не попадает на другие элементы или основание. Для
регулировки натяжения гусениц, достаточно использовать смазку. Она
вводится шприцем и имеет густую консистенцию. Ширина башмака равна
0,84 м.

Масса ходовой части составляет 3,26 т.

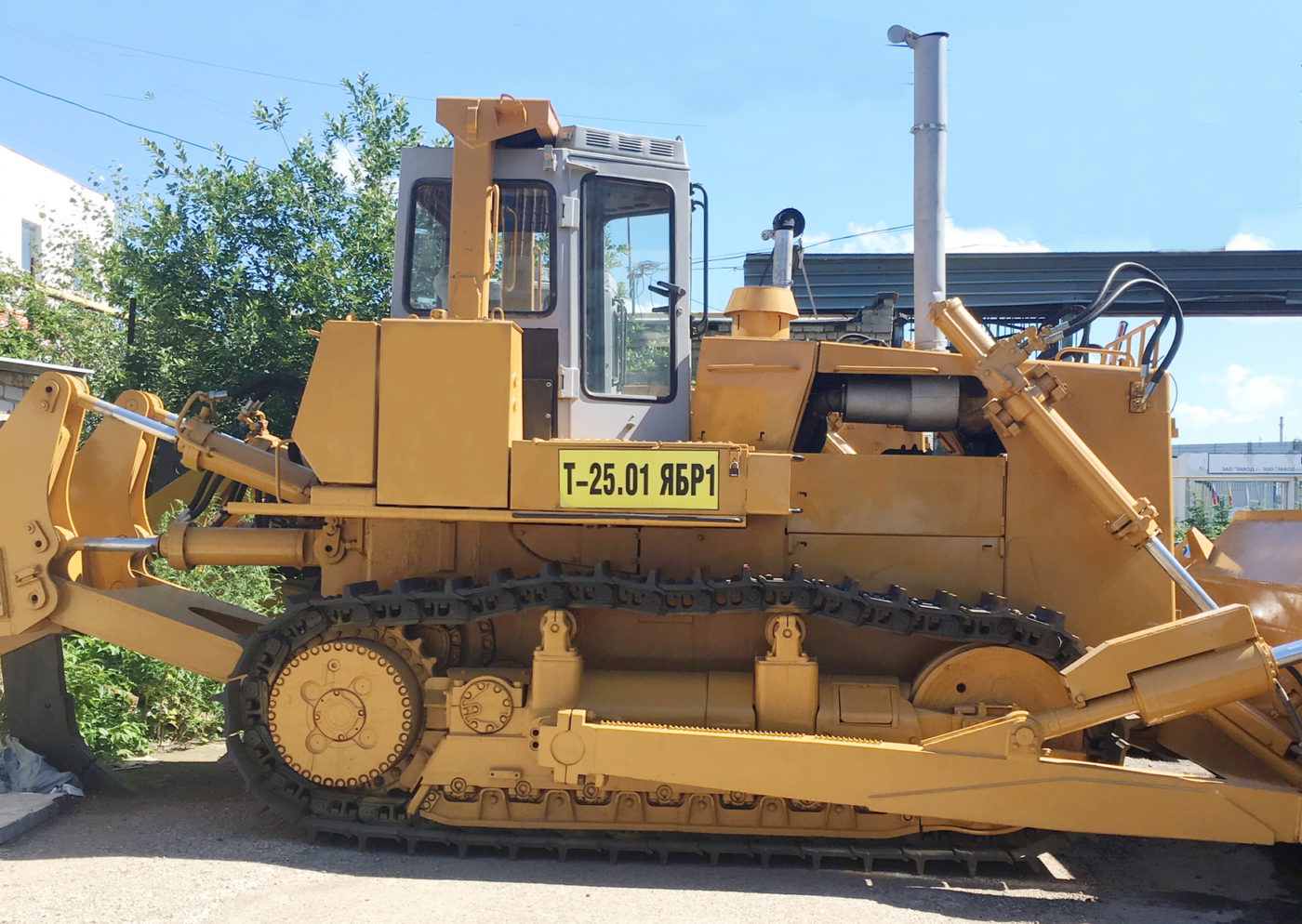

УСТРОЙСТВО ЧЕТРА Т25

Модульная конструкция шасси, системы охлаждения, кабины, органов управления, трансмиссии и рабочего оборудования упрощает осмотр, техническое обслуживание и ремонт. Разборка и сборка являются модульными, что экономит ваше драгоценное время.

Ходовая часть ЧЕТРА Т25 полужесткая и опирается на 3 опоры, что увеличивает тяговое усилие и снижает динамическую нагрузку на технику. Другой характерной особенностью является удлиненная ходовая ось тележки. Узел гусеницы состоит из катков и опорных катков с одинарным смазочным уплотнением и двойным конусным уплотнением.

Характеристики ходовой части:

• количество ходовых роликов 7;
• количество опорных катков — 2;
• Количество дорожек — 39;
• колея колес – 610 мм;
• высота контакта с гусеницей – 800 мм;
• Расстояние между гусеницами — 250 мм;
• Контактная площадь гусеницы – 4 кв.м.;
• Давление на грунт – 1,2 кгс/кв.см.

ЧЕТРА Т25 оснащена планетарной передачей с муфтами диаметром 455 мм, передающими большие усилия. Передачи переключаются одним рычагом. Трансмиссия состоит из главной передачи, редуктора и редуктора.

Гидравлическая система представлена:

• 3 шестеренных насоса производительностью 390 л/мин;
• гидроцилиндры;
• 2 коллектора;
• гидробак с фильтрами.

Кабина ЧЕТРА Т25 имеет двухслойное незамерзающее остекление. Большой угол обзора позволяет точно выполнять все операции. Под кабиной установлены резиновые амортизаторы для снижения шума и вибрации. В базовую версию входит сиденье с пружинами и регулировкой, система обогрева и вентиляции.

Заключение

Бульдозер Четра Т-25 относится 25-му тяговому классу, который в свою очередь характеризует тяжелую промышленную технику, с помощью которой можно производить работы любой сложности.

Такой бульдозер с легкостью справиться с работой в тяжелых погодных условиях как при повышенных температурах, так и в условиях экстремально низких температур. Он оборудован производительным и функциональным двигателем, а коробка передач значительно улучшает управляемость даже на каменистой и рыхлой почве.

На тракторе установлены широкие гусеницы, которые не только улучшают устойчивость бульдозера, но и улучшают управляемость.

Среди различных модификаций модели Т-25 можно выбрать именно ту, которая подойдет для проведения определенного вида работ, таким образом можно самостоятельно выбирать количество зубьев на рыхлителе и тип отвала.

Вес бульдозера Может варьироваться в зависимости от установленного двигателя и оборудования. Основными преимуществами данного бульдозера являются его экономичность, универсальность и высокая маневренность. Он не требует особого технического обслуживания. В кабине водителя есть все необходимое для комфортной работы при любых погодных условиях.

Выбирая бульдозер данного типа , вы можете быть уверены в его хороших тяговых характеристиках, а также качественной модульной системе. Несмотря на свой большой вес давление на землю оптимизировано, таким образом бульдозер остается достаточно маневренным даже на рыхлой и песчаной почве. Дополнительной особенностью является увеличенная емкость отвала и легкое регулирование наклона его работы.
