Кран XCMG QY30K – характеристики

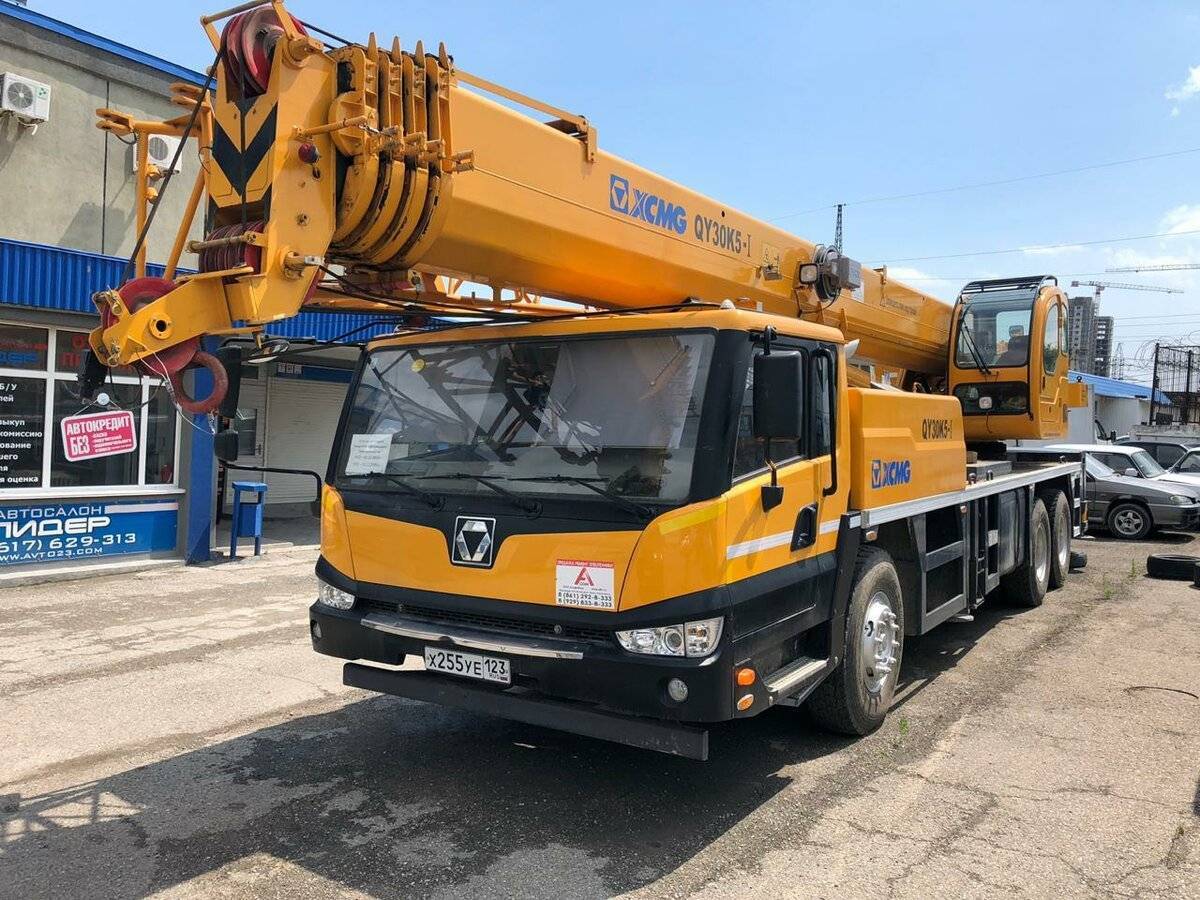

Автокран XCMG QY30K5 – это надежная и качественная тяжелая крановая техника от ведущего китайского производителя. Автокран XCMG QY30K5 1 имеет
снаряженную массу 32,4 тонны. Это надежная машина с грузоподъемностью 30 тонн, высотой подъема при выдвинутой стреле – 38,7 метра, высотой подъема при
выдвинутой стреле с гуськом – 47,6 метра. Нагрузка на переднюю ось составляет 7000 килограммов, а на задние оси по 25400 килограммов. Использоваться может
автокран в разных сферах деятельности человека.
Параметры передвижения улучены благодаря усовершенствованным специальным крановым шасси, которые оснащены мощным защищенным двигателем.
Высокой торсионной резистенцией обладает большая рама коробчатого типа, стабильность при работе обеспечивают широко выдвигаемые аутригеры.
Ортогональная пятисекционная телескопическая стрела отличается отличными грузоподъемными характеристиками. Именно благодаря этому такая
техника – автокраны QY30K5 – выгодно отличается от аналогов в строительной индустрии.
Габаритные размеры крана XCMG QY30K
Кран XCMG QY30K технические характеристики
| Производитель: | XCMG | |
| Модель: | QY30K5 | |
| Габариты | ||
| Общая ДхШхВ (мм): | 12070х2500х3390 | |
| Весовые характеристики | ||
| Снаряженная масса (кг): | 32400 | |
| Нагрузка на ось передний мост (кг): | 7000 | |
| Нагрузка на ось задний мост (кг): | 25400 | |
| Производительность | ||
| Макс. Скорость (км/ч): | 75 | |
| Мин. диаметр поворота (м): | 22 | |
| Мин. дорожный просвет (мм): | 291 | |
| Угол подъема(°): | 19 | |
| Угол отклонения(°): | 13 | |
| Тормозной путь (при скорости 30 км/ч) (м): | 10 | |
| Макс. преодолеваемость(%): | 30 | |
| Расход топлива на 100 км (л): | ~40 | |
| Двигатель | ||
| Производитель: | Shanghai | SINOTRUK |
| Модель двигателя: | SC8DK280Q3 | WD615.329 |
| Номинальная мощность(кВт/(обр/мин)): | 206/2200 | 213/2200 |
| Номинальный крутящий момент двигателя(N.m/(обр/мин)): | 1112/1400 | 1160/1400 |
| Объем двигателя (мл): | 8300 | 9726 |
| Количество цилиндров: | 6 | 6 |
| Скорость вращение двигателя (rpm.): | 2200 | 2200 |
| Габариты двигателя (ДхШхВ)(мм): | 1363х890х982 | |
| Вес двигателя(кг): | 700 | 850 |
| Экологический класс: | Евро-3 | |
| Рабочих характеристики подъема | ||
| Макс. Общая номинальная грузоподъемность (кг): | 30000 | |
| Мин. рабочий радиус (м): | 3 | |
| Радиус поворота (м): | 3.065 | |
| Макс. грузовой момент основной стрелы (kN.m): | 1025 | |
| Промежуток аутригера продольные (м): | 5.85 | |
| Промежуток аутригера боковые (м): | 6 | |
| Длина основной стрелы (м): | 10.1 | |
| Длина полностью выдвинутой основной стрелы (м): | 38.5 | |
| Длина гуська, (м): | 8.3 | |
| Длина полностью выдвинутой стрелы + гусек (м): | 46.8 | |
| Рабочая скорость | ||
| Время подъема стрелы (с): | 68 | |
| Полное время раздвигание стрелы (с): | 150/140 | |
| Макс. Скорость поворота (обр./м): | 2.5 | |
| Скорость подъема (одной строкой) главная лебедка полная нагрузка (m/min): | 120 | |
| Скорость подъема (одной строкой) вспомогательная лебедка полная нагрузка (m/min): | 120 |

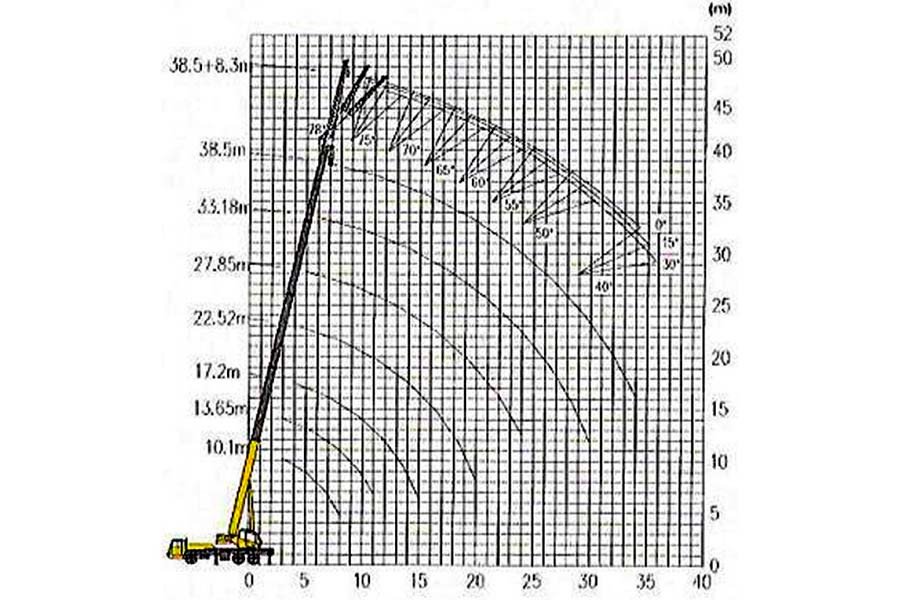

Грузовысотные характеристики автокрана XCMG QY30K
Башенный кран поднимает балку
Технические характеристики
Стоимость: 189 000$

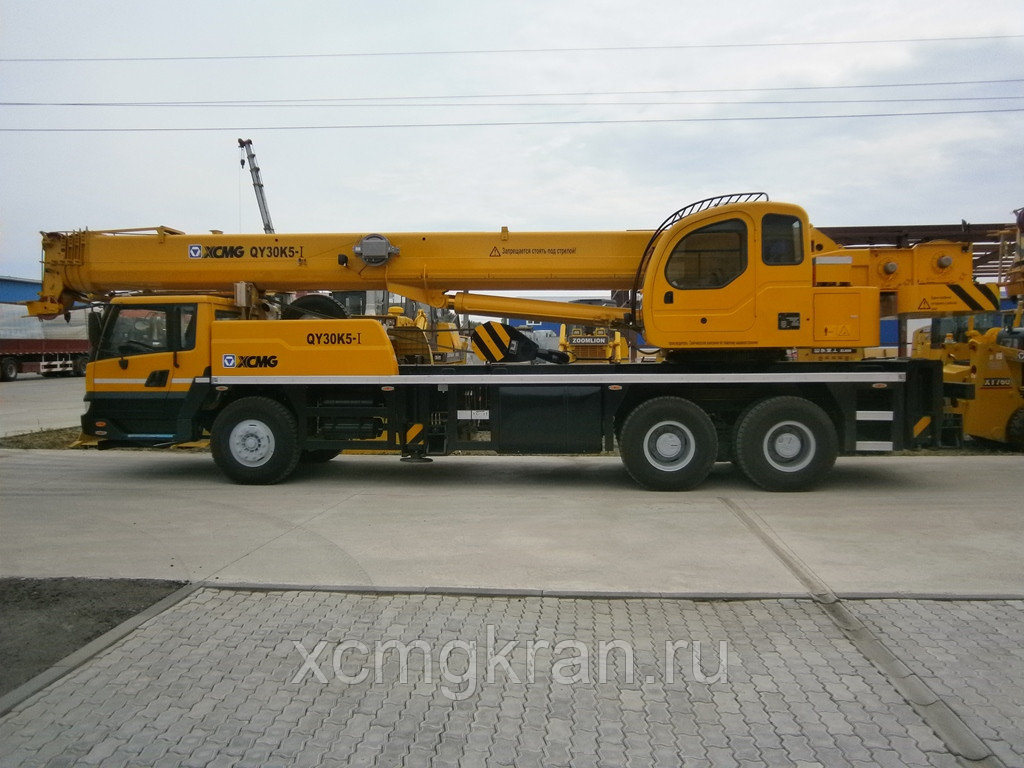

Мобильный кран QY30K5-I грузоподъемностью 30 тонн, изготовлен на специальном шасси с задним приводом. Спецтехника имеет низкий центр тяжести, что гарантирует повышенную устойчивость при передвижении и при выполнении грузовых работ. Отличное сочетание ходовых характеристик с грузовыми показателями обеспечивает крану XCMG QY30K5-I широкую область применения.
Эксплуатационные преимущества
Автокран модели QY30K5-I имеет пяти секционную выдвижную стрелу, профиль 8 угольный, выдвигание осуществляется за счет работы одного гидроцилиндра и блочной системы полиспаса. Инновационная стреловая система со встроенными слайдерами (ползунами) и усовершенствованным наконечником стрелы обеспечивает повышенную поперечную жесткость стрелы, улучшенное сопротивление деформации и более надежное соединение секций. Стрела оборудована трубчатым гуськом.
Дополнительный пятый аутригер находится под кабиной водителя. Как и основные опоры, он может работать в различных режимах, что расширяет диапазон крановых работ и обеспечивает отличную устойчивость.
Главная лебедка XCMG QY30K5-I снабжена 2-ступенчатой системой регулировки подъемного момента груза. Такая конструкция позволяет адаптировать скорость вращения лебедки барабана к массе груза: при работе с большой массой лебедка вращается медленнее, а если масса небольшая, то быстрее. В результате повышается эффективность работы крана, уменьшается энергопотребление. Главная и независимая лебедки могут работать как в паре так и по отдельности.
Автокран QY30K5-I оснащен мощным двигателем, экологические показатели которого отвечают европейскому стандарту Евро 4. Благодаря использованию высокотехнологичных сплавов масса крана XCMG QY30K5 невелика для своего класса. Это обуславливает хорошие скоростные характеристики (до 75 км/ч) и отличную маневренность.
Дополнительную надежность работы крана QY30K5-I обеспечивает уравновешивающий клапан, усовершенствованный масляный фильтр с антикавитационным устройством, а также дополнительный гидравлический контур.
Комфорт и удобство эксплуатации
Полноразмерная кабина крановщика имеет широкий обзор, благодаря чему проще проводить погрузочно-разгрузочные работы. Светозащитная шторка защищает от ярких солнечных лучей. Комфортный микроклимат формирует автономная климатическая установка.
Управление крановыми операциями осуществляется посредством двух джойстиков, встроенных в подлокотник кресла, параметры работы выведены на LCD-экран, что облегчает контроль точности. Четкое выполнение команд оператора гарантировано надежной работой специально сконструированной гидравлической системы. На кране XCMG QY30K5-I реализована поворотная свинг-система, которая автоматически регулируется благодаря функции свободного скольжения. Это позволяет балансировать нагрузку, облегчает настройку зазора сцепления.
Большая кабина водителя крана XCMG QY30K5-I оборудована автономной системой отопления. Кресло водителя снабжено системой амортизации, что позволяет снизить утомляемость при переездах по сложным участкам дороги. Отопление кабины осуществляется от системы охлаждения двигателя.
Безопасность
Современная система безопасности обеспечивает надежную работу крана XCMG QY30K5-I. Система включает фиксатор свободного хода троса, ограничители момента и предельного подъема груза, а также другие элементы, повышающие безопасность работы.
