Безопасность
Особое внимание уделено безопасности автокранов КС-55729-1В, что гарантирует их надежную работу и максимальную защиту оператора. Для автокранов КС-55729-1В нет непредвиденных ситуаций, так как конструкторы постарались учесть все моменты, возникающие при эксплуатации грузоподъемной техники
Система безопасности автокранов КС-55729-1В отвечает за:
Для автокранов КС-55729-1В нет непредвиденных ситуаций, так как конструкторы постарались учесть все моменты, возникающие при эксплуатации грузоподъемной техники. Система безопасности автокранов КС-55729-1В отвечает за:
- защиту от перегрузки;
- защиту от опрокидывания;
- работу около линий электропередач;
- предупреждение поломок основных агрегатов.
Следует также отметить, что устройства подъема груза и поворота крана КС-55729-1В оснащены планетарными редукторами с дисковыми тормозами. Это полностью соответствует требованиям, которые предъявляют к грузоподъемной технике.
Во многих узлах применяются комплектующие импортного производства, что позволяет избежать замены или ремонта рабочих механизмов весь эксплуатационный срок автокрана КС-55729-1В.
Стрела
Обладая четырехсекционной раздвижной стрелой, автокраны КС-55729-1В способны обслуживать достаточно обширную площадь, что значительно увеличивает показатели работы. Более того, дополнительное оснащение решетчатым гуськом 9 или 15 м, который можно устанавливать под углом, еще больше расширяет подстреловое пространство и повышает производительность.
Автокраны данной модели обладают функцией телескопирования стрелы с грузом. Эта возможность позволяет выполнять некоторые задания, которые не всем кранам «по плечу». Например, для автокранов КС-55729-1В не составит труда поставить груз в место, доступ к которому затруднен из-за смонтированных блоков.
При перемещении тяжелых грузов автокраны должны обладать отличной устойчивостью, чтобы максимально снизить риск опрокидывания. Для этого данная модель обладает широким опорным контуром 4,75х5,8 м, при втянутых балках 4,75х2,27 м. Поэтому автокраны КС-55729-1В можно применять и на просторных площадках, и в довольно ограниченных условиях.
Конструкторы автокранов КС-55729-1В позаботились о расширении его сферы применения. Для этого автокраны КС-55729-1В могут оснащаться дополнительным съемным противовесом (2,4 т), что дает определенные преимущества:
- повышаются грузовысотные характеристики на дальних и средних вылетах;
- максимальный вылет увеличивается до 27 м.
Съемный противовес устанавливается без применения дополнительных средств или помощи со стороны. Перевозится он в составе автокрана КС-55729-1В. Следует отметить, что применение данного противовеса приближает грузовысотные характеристики автокранов КС-55729-1В к показателям 50-тонников.

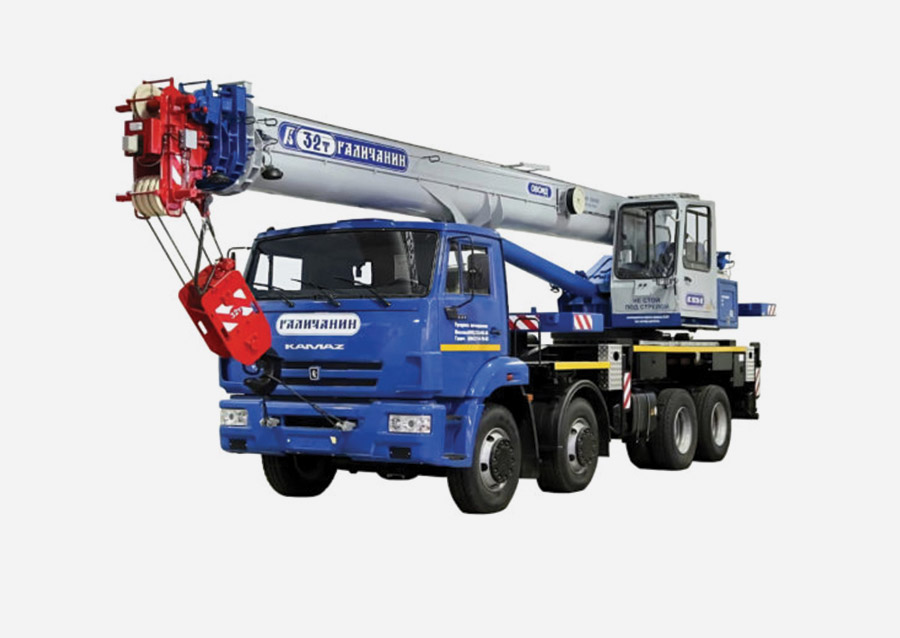

Автокран Галичанин КС-55729-1В на базе КамАЗ-6540

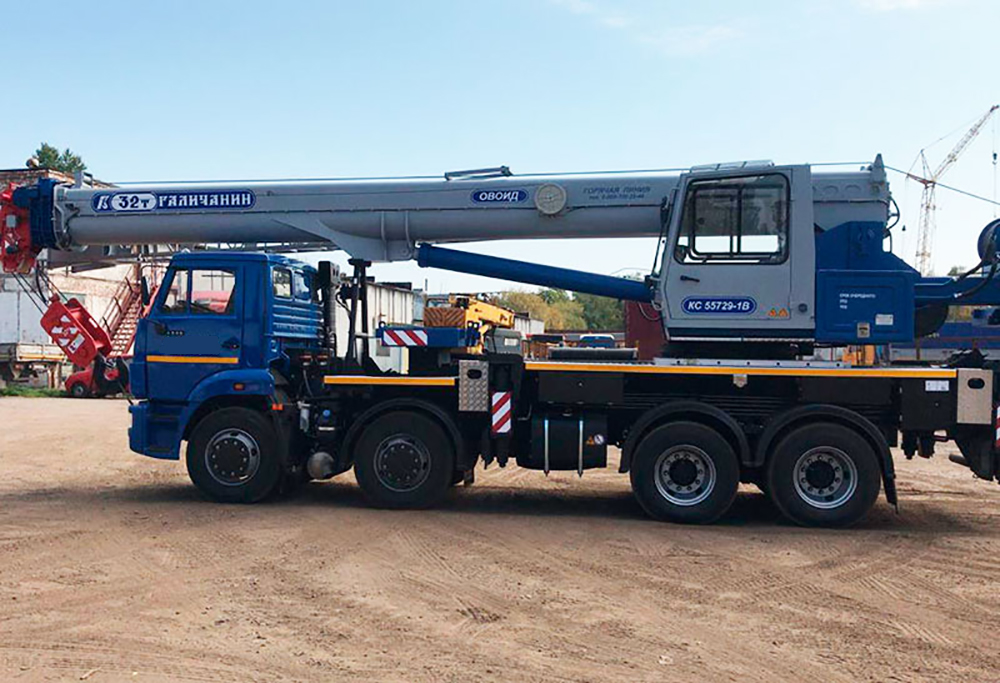

Автокран Галичанин КС-55729-1В грузоподъемностью 32 тонны смонтирован на шасси автомобиля КамАЗ-6540. Привод крановой установки осуществляется при помощи двух аксиально-поршневых гидронасосов, которые приводятся во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения до трех крановых операций.
Несущие металлоконструкции крановой установки и четырехсекционная телескопическая стрела изготовлены из импортной высокопрочной стали WELDOX, что позволило значительно повысить прочность стрелы и минимизировать массу крановой установки. Длина стрелы во втянутом положении 9,6 м. обеспечивает крану компактность и маневренность при переездах, а в полностью выдвинутом – 30,2 м. позволяет достичь обширную рабочую зону и большую высоту перемещения груза при работе. Дополнительное оснащение стрелы гуськом длиной 9 м позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства. Возможность установки гуська под углом 0 и 30 градусов по отношению к стреле дает дополнительные преимущества. Для расширения сферы применения автокран Галичанин КС-55729-1В комплектуется дополнительным съемным противовесом массой 2,4 тонны. Это позволяет значительно поднять грузовысотные характеристики автокрана на средних и дальних вылетах, вплотную приблизив их к показателям 50-тонных кранов, а также увеличить максимальный вылет до 27 метров. Съемный противовес монтируется без использования дополнительных грузоподъемных средств и людских ресурсов, и перевозится в составе автокрана КС-55729-1В.
Возможность телескопирования стрелы с грузом на крюке позволяет автокрану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой автокрана Галичанин КС-55729-1В на опоры при втянутых балках выносных опор.
Лебедки механизмов подъема груза и поворота крана планетарного типа с дисковыми тормозами, что удовлетворяет современным требованиям предъявляемых к грузоподъемным машинам. Во многих узлах автокрана используются импортные комплектующие, которые не требуют замены и ремонта за весь период службы крана. Для обогрева кабины машиниста автокрана Галичанин КС-55729-1В используется импортный автономный дизельный отопитель.
Безопасную работу автокрана Галичанин КС-55729-1В обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически очуществляет защиту автокрана КС-55729-1В от перегрузки и опрокидывания, оснащен системой координатной защиты автокрана, необходимой для работы в стесненных условиях, имеет встроенный блок телеметрической памяти (“черный ящик”) и модуль защиты автокрана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

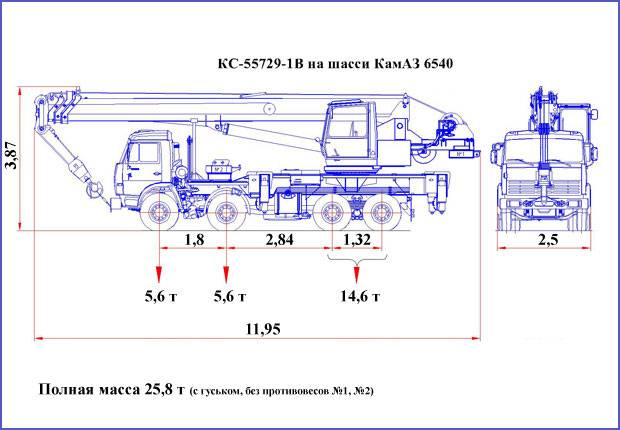

Общие характеристики автокрана Галичанин КС-55729-1В на базе КамАЗ-6540
| Максимальный грузовой момент, т х м. | 98 |
| Грузоподъемность максимальная, т./вылет, м. | 32/3.0 |
| Длина стрелы, м | 9.6-30.2 |
| Длина гуська, м | 9,0 |
| Угол установки гуська, град. | 0, 30 |
| Максимальная высота подъема крюка, м. | |
| – с основной стрелой 30,2 м | 30,5 |
| – с основной стрелой 30,2 м и гуськом 9 м | 40,0 |
| Макс. глубина опускания крюка стрелой 9,6 м на вылете 5,0 м, м | 7,0 |
| Скорость подъема-опускания груза, м/мин. | |
| – номинальная (с грузом массой до 32,0 т.) | 4.6 |
| – увеличенная (с грузом до 10 т) | 9.2 |
| – увеличенная (с грузом массой до 3,0 т.) | 18,4 |
| Скорость посадки груза, м/мин | не более 0,4 |
| Частота вращения поворотной части, об./мин. | от 0,2 до 1,0 |
| Масса груза, при которой допускается выдвижение секций стрелы, т | 4.35 |
| Скорость передвижения крана своим ходом, км./ч. | до 80 |
| Масса крана в транспортном положении, т. (с противовесами и гуськом) | 31,25 |
| Масса стационарного противовеса, т. | 2,4 |
| Масса дополнительного съемного противовеса, т. | 2,4 |
| Размер опорного контура вдоль х поперек оси шасси, м | |
| – при выдвинутых балках выносных опор | 4,75 х 5,8 |
| – при втянутых балках выносных опор | 4,75 х 2,27 |
| Колесная формула базовой машины | 8 х 4 |
| Двигатель базовой машины: | дизельный |
| – модель, мощность, л./с. | КамАЗ-740 |
| Габариты крана в транспортном положении, м. | |
| – длина-ширина-высота | 12х2.5х3.75 |
| Температура эксплуатации, град. С | от -40 до +40 |
Особенности и технические характеристики крановой установки КС-55713
Автокран КС-55713 был разработан для выполнения следующих задач:
- погрузочно-разгрузочных работ с грузами до 25 тонн;
- строительных и монтажных операций;
- прокладки трубопроводов;
- перемещения крупногабаритных конструкций и механизмов без их разбора.
Крановое устройство автокрана КС-55713 монтируется на разные автомобильные шасси. Но все варианты отличаются маневренностью, хорошей проходимостью и компактными габаритами. Это дает возможность использовать кран в следующих ситуациях:
- на маленьких стройплощадках;
- на объектах с затрудненными подъездами;
- на неразработанных площадках с отсутствующими дорогами и подъездными путями;
- в условиях рассредоточенного строительства.
Грузоподъемность 25 тонн также дает возможность автокрану КС-55713 обслуживать стройки с масштабными объектами.
Все усилия конструкторов были направлены на создание специальной крановой установки для работы с тяжелыми грузами в условиях «тесноты» современных городов-миллионников. Таким образом, автокран КС-55713 идеально приспособлен для работы при уплотняющей застройке, при выполнении операций на ограниченных площадках или рядом с опасными объектами.
Управление крановым механизмом производится с помощью силовой установки автомобиля-базы, а именно — переключением коробки передач. Это приводит в действие аксиально-поршневые гидравлические насосы. Иногда требуется оборудование базового шасси дополнительной коробкой отбора мощности.
Для удобного и легкого управления грузоподъемный автокран КС-55713 оборудуется гидравлической системой. Она дает возможность грузоподъемной спецтехнике выполнять одномоментно несколько заданий и плавно перемещать стрелу в разных направлениях.
Особого внимания заслуживает конструкция стрелы автокрана КС-55713. Несмотря на свои скромные размеры в сложенном виде (длина стрелы составляет 9,7 м), она способна телескопически выдвигаться и доставлять груз на высоту 21,7 метра. Также можно нарастить длину при помощи девятиметрового решетчатого гуська. Вместе с ним длина стрелы крана КС-55713 достигает 30,7 м. Для манипуляций с гуськом нет необходимости в применении сторонних грузовиков (установок), поскольку его выдвижение (закрепление) выполняется машинистом автокрана вручную без особых усилий.
Стрела крана КС-55713 может телескопироваться вместе с закрепленном на крюке грузом. Такая техническая возможность позволяет доставлять груз в труднодоступные места, а также аккуратно проносить его между стоящими близко объектами.
Оборудование кабины
Цифровое оснащение кабины автокрана КС-55713 всесторонне направлено на обеспечение безопасной эксплуатации грузоподъемного устройства при любых строительных работах. Кабина крана КС 55713 оснащена микропроцессорами с электронными индикаторами, которые отображают сигналы на мониторе. Автокран защищен от воздействия высокого напряжения (при условиях работы рядом с ЛЭП), а также имеет блок памяти, фиксирующий основные рабочие операции.
За что стоит купить автокраны КС-55729-1В?
Автокраны КС-55729-1В обладают хорошими техническими характеристиками, а также низкими эксплуатационными затратами. Это позволяет значительно экономить на содержании данной техники и ее обслуживании. Стоит учесть, что купить модель КС-55729-1В, значит, приобрести высокопроизводительный автокран по доступной цене.
Автокраны КС-55729-1В максимально приспособлены для использования в разных климатических зонах, где температура достигает +40 или -40 градусов.
О сезонном простое автокранов КС-55729-1В и вытекающих из этого затратах не может быть и речи. Это добавляет популярности автокранам КС-55729-1В у потребителей в разных уголках нашей страны, а также на территории СНГ.
Если вам нужна рентабельная грузоподъемная тяжелая техника, значит, выбор стоит остановить на том, чтобы купить автокран КС-55729-1В. Для того чтобы данное решение не вызывало сомнений, приведем несколько аргументов в пользу купить автокран КС-55729-1В:
- грузоподъемность, приближенная к показателям 50-тонников при наличии противовеса;
- надежность комплектующих;
- стрела высокой прочности;
- большая работоспособность.
Технические характеристики крана КС 55713 и его модификаций
Главная » Каталог » 25 тонн » КC-55713-1 «Галичанин» стрела 21,7 м
Общие характеристики
Описание модели
Фото и видео
Грузовысотные характеристики
Сертификаты
Технические характеристики КС-55713-1
| Параметр | Значение |
|---|---|
| Грузоподъемность, т | 25 |
| Грузовой момент, т.м | 80 |
| Длина стрелы, м | 9,7 — 21,7 |
| Профиль стрелы | прямоугольный |
| Опорный контур, м | |
| — максимальный | 4,2 х 5,6 |
| — минимальный | 4,2 х 2,28 |
| Зона работы крана, град | 240, 360 |
| Длина гуська, м (опция) | 9 |
| Угол наклона гуська, град | |
| Способ перевозки гуська | на стреле |
| Максимальная глубина опускания крюка, м | 24 |
| Максимальный вылет с основной стрелой (с гуськом), м | 18 (18) |
| Максимальная высота подъема крюка, м | |
| — основная стрела | 21,9 |
| — основная стрела +гусек | 30,0 |
| Максимальный груз, при котором допускается телескопирование стрелы, т | 4,34 |
| Скорость подъема-опускания груза, м/мин | |
| — номинальная | 6,0 |
| — максимальная | 40,0 |
| — посадки | 0,3 |
| Скорость вращения поворотной части, об/мин | до 2,5 |
| Прибор безопасности | ОГМ-240 |
| Шасси базового автомобиля | КАМАЗ-65115 |
| Колесная формула | 6 х 4 |
| База шасси, м | 3,69 + 1,32 |
| Двигатель шасси (ЕВРО-5) | Камаз 740.705 — 300 |
| — мощность, л.с.(кВт) | 221 (300) |
| Двигатель шасси (ЕВРО-5) (опция) | Cummins ISB6.7E5300 |
| — мощность, л.с.(кВт) | 292 (215) |
| Транспортная скорость (с гуськом), км/ч | 60 (60) |
| Габариты крана в транспортном положении, м (длина х ширина х высота) | 12,00 х 2,55 х 3,60 |
| Передний угол свеса, град | 27 |
| Задний угол свеса, град | 13 |
| Масса крана в минимальной комплектации, т | 20,5 |
| Нагрузка на первую ось, т | 4,5 |
| Нагрузка на заднюю тележку, т | 16 |
| Возможность работы с опасными грузами | опция |
| Температура эксплуатации, град. С | от -40 до +40 |
| Нормативный срок службы автокрана, лет | 12 |
| Срок гарантийного обслуживания крана | 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки |
* пояснение технических терминов и обозначений см. Глоссарий

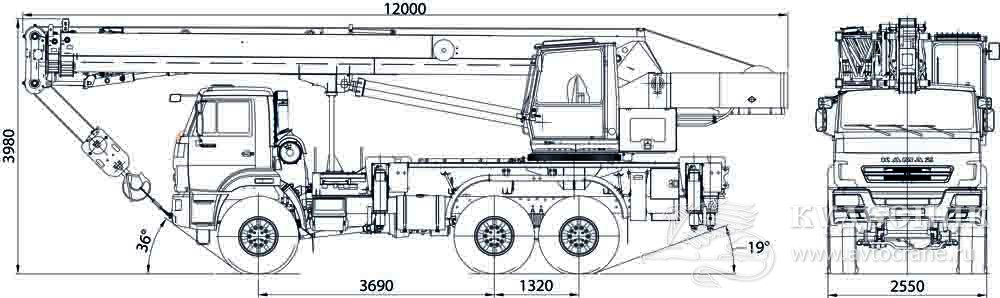

Автокран КС-55713-1 грузоподъемностью 25 тонн
на шасси KAMAЗ-65115 (6х4).
Преимущества:
полностью соответствует нормативным нагрузкам, согласно требованиям правил перевозок грузов автомобильным транспортом №272;
возможность работы на сближенном опорном контуре 4,2 х 2,28 м;
унифицирован с более современными 25 тонными кранами «ГАЛИЧАНИН»;
вдвое увеличена скорость поворота платформы и телескопирования стрелы;
возможность работать в зоне 360°;
современный прибор безопасности с 7-дюймовым морозоустойчивым ЖК-дисплеем;
удобное кресло с пневмоподвеской;
дополнительные инструментальные ниши.
Дополнительные опции:
удлинитель стрелы (гусёк) длиной 9,0 м;
северный пакет;
пакет для работы с опасными грузами.

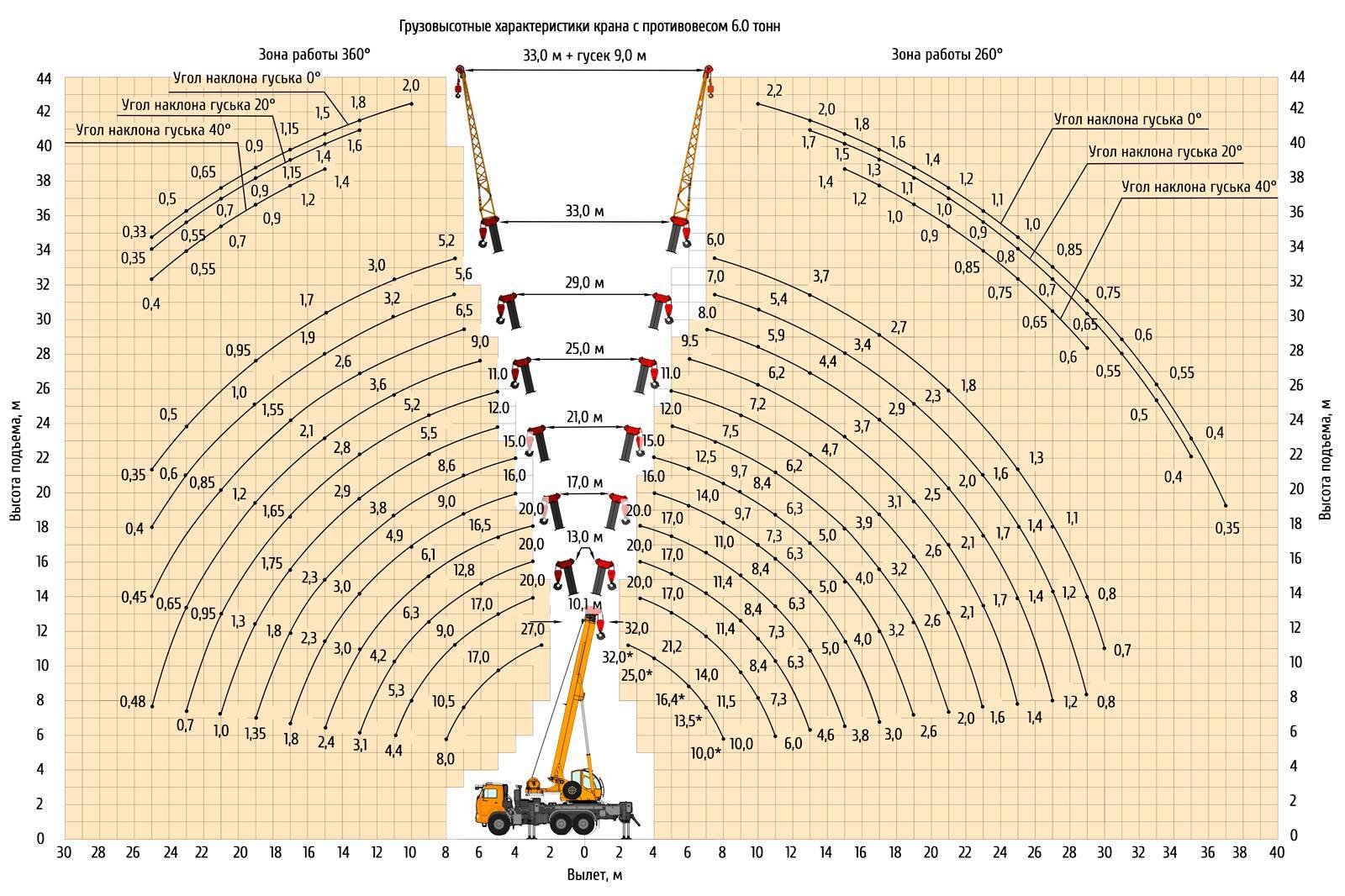

Грузовысотные характеристики КС-55713-1
Источник
Про краны.КС55713-1.ГАЛИЧАНИН.
содержание .. 30 31 32 33 34 35 36 37 38 39 40 ..
КС-55713-3. Технические характеристики
КС-55713-3 «Галичанин» стрела 21,7 м
на базе автомобильного шасси Урал-4320 (6х6) ЕВРО-4
Технические характеристики КС-55713-3
| Параметр | Значение |
|---|---|
| Максимальный грузовой момент, т.м | 80 |
| Грузоподъемность максимальная, т/вылет, м | 25/3,2 |
| Длина стрелы, м | 9,7 — 21,7 |
| Максимальная высота подъема крюка, м | 21,9 |
| Макс. глубина опускания крюка, м | 12 |
| Масса груза, при которой допускается выдвижение секций стрелы, т | 4,34 |
| Скорость подъема-опускания груза, м/мин | |
| — номинальная (с грузом массой до 25,0 т) | 5 |
| — увеличенная (с грузом массой до 6,34 т) | 12 |
| Скорость посадки груза, м/мин | не более 0,3 |
| Частота вращения поворотной части, об/мин | от 0,15 до 1,4 |
| Скорость передвижения крана своим ходом, км/ч | до 60 |
| Размер опорного контура вдоль х поперек оси шасси, м | |
| — при выдвинутых балках выносных опор | 4,2 х 5,6 |
| — при втянутых балках выносных опор | 4,2 х 2,28 |
| Колесная формула базового автомобиля | 6 х 6 |
| Двигатель базового автомобиля: | дизельный |
| — модель | ЯМЗ-53622-10 |
| — мощность, л.с.(кВт) | 240(176,5) |
| Габариты крана в транспортном положении, м (длина х ширина х высота) | 12 х 2,5 х 3,7 |
| Температура эксплуатации, град. С | от -40 до +40 |
| Срок гарантийного обслуживания крана | 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки |
| Нормативный срок службы крана, лет | 12 |
содержание .. 30 31 32 33 34 35 36 37 38 39 40 ..
Источник
Особенности автокранов КС-55729-1В
Несмотря на то, что современные автокраны имеют сходную конструкцию, в ней есть и весомые отличия, свойственные каждой конкретной модели. Автокраны КС-55729-1В смонтированы на базе отечественного грузовика КАМАЗ-6540 и идеально подходят для эксплуатации в городской черте. Кроме того, они допускают использование на объектах, отдаленных от населенных пунктов.
Современные конструкторские решения обеспечили отличное взаимодействие двигателя шасси марки КАМАЗ-740 и прочих рабочих механизмов автокранов. Это способствует тому, что объем производимых работ автокрана КС-55729-1В увеличился, а затрачиваемое на них время, наоборот, снизилось.
Отметим, что при выборе автокранов, в том числе и модели КС-55729-1В, особое внимание уделяют стреле, которая выполняет основную работу. Конструкция рабочего органа автокранов КС-55729 обладает следующими особенностями:
- благодаря четырем секциям длина стрелы может колебаться в пределах от 9,6 до 30,2 м;
- гнутые корытообразные профили значительно повышают прочность;
- два продольных шва находятся в зоне, наименее подверженной нагрузкам;
- выдвигаются секции стрелы при помощи гидронасосов.
