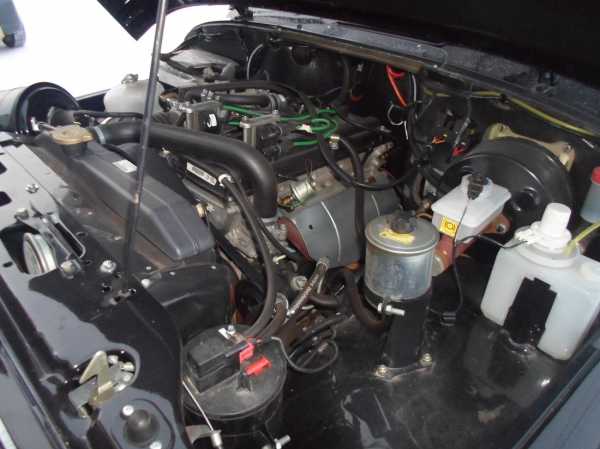

ЗМЗ-409: технические характеристики

Проблемы, доставшиеся двигателю от предшественника

Поскольку рассматриваемый мотор является, по сути, усовершенствованной версией ЗМЗ-406, ему в наследство достались и слабые места предыдущего исполнения. Описание самых распространенных из них надлежит исследовать подробнее:

1. наиболее проблемным местом считаются гидронатяжители цепного привода ГРМ. Их частое подклинивание препятствует своевременному гашению колебаний цепи. Подобная неисправность дает о себе знать усиливающимся шумом при эксплуатации. Цепь, хуже натягиваемая башмаком, со временем способна перескочить на зуб. В таком случае дорогостоящие мероприятия по ремонту являются единственным выходом из ситуации;
2. доработка каналов блока и улучшенная прокладка, к сожалению, не гарантируют защиты двигателя от перегрева, к которому он оказался весьма склонным. Причины обычно устраняются заменой негодного термостата или ликвидацией неисправностей в радиаторе охлаждающей системы;
3. чрезмерное поглощение силовым агрегатом смазки объясняется одной из двух причин. Во-первых, это непригодные маслосъемные кольца или клапанные сальники вызывают повышенный расход. Во-вторых, возможно протекание масла из-под клапанной крышки, причем место утечки аналогично 406 двигателю;
4. неравномерность холостого хода и некоторые провалы при эксплуатации мотора свидетельствуют о неполадках свечей зажигания. Установка новых деталей взамен непригодных способна полностью ликвидировать проблему;
5. изношенные гидрокомпенсаторы тепловых зазоров проявляют себя настойчивым стуком, сопровождающим работу силового агрегата. Предельный срок их службы ограничивается 50 тыс.км пробега. Аналогичными симптомами характеризуется износ поршневой группы. Избавиться от докучливого шумового эффекта при эксплуатации двигателя можно своевременной заменой вышедших из строя деталей.

Среди них далеко не последнее место принадлежит неполадкам электрической системы и датчиков. Кроме того, многих владельцев весьма напрягает нестабильная работа бензонасоса. Сборка двигателя также выполняется на недостаточно высоком уровне.

Как и всем русским, привыкшим наслаждаться быстрой ездой, заявленной производителем максимальной скорости, развиваемой автомобилем с заводским силовым агрегатом, обычно недостаточно. Для ее увеличения требуется повысить мощность мотора.

Усиление отдачи 405 двигателя можно осуществить тремя способами:

1. традиционным форсированием, заключающимся в проведении огромного количества мероприятий по переоборудованию агрегата. Для увеличения мощности выполняются следующие работы:
   • устанавливают активный забор воздуха;
   • камеры сгорания подвергаются специфической доработке;
   • стандартные детали поршневой группы, а также пружины, клапана и валы заменяют модернизированными элементами;
   • совершенствуется выхлопная система.

На выходе получают обновленный двигатель спортивного типа. Мощность возрастает до 200 л.с.;

1. турбированием;
2. комплектацией мотора дополнительным компрессором.

Названия двух последних методов не требуют пояснений, поскольку в них содержится исчерпывающая информация. Установка добавочного оборудования наподобие турбины или компрессора также способствует увеличению мощности.

Распространенные неисправности и проблемы

Ресурс двигателя ЗМЗ-409 достаточно большой. Первые неисправности начинают возникать после 300 тыс. км пробега. При эксплуатации в экстремальных условиях проблемы появляются раньше. Ремонт мотора не вызывает затруднений, поскольку детали находятся в свободной продаже.

Стук из блока поршней

Посторонние звуки возникают при соприкосновении поршней и стенок цилиндров. Стук усиливается при повышении нагрузок на малых оборотах. Его возникновению способствуют такие причины:

1. Увеличение расстояния между поршнем и цилиндром. Проблему решают расточкой цилиндрических деталей. Поршни заменяют.
2. Увеличение зазора между кольцами и канавками поршня. Кольца нужно заменить. Иногда меняют одновременно поршни и кольца.

Высокий расход масла

Увеличению расхода смазочного материала способствует подтекание масла через уплотнители мотора, засорение картера, поломка поршней, колпаков или колец. Изношенные детали подлежат замене.

Мотор не заводится

Отказ двигателя происходит из-за падения давления топлива в рампе или выхода из строя системы зажигания. В этом случае проверяют бензобак и топливные каналы. При необходимости их продувают, а неисправный бензиновый насос заменяют. Давление может упасть из-за засорения топливного фильтра, который также следует заменить. Реже выходят из строя регулятор давления, свечи, бронепроводы. Все эти детали подлежат ремонту или замене. После этого правильно выставляют уровень опережения зажигания.

Почему не заводится УАЗ Патриот?

Перегрев двигателя

Такая неисправность свидетельствует о выходе из строя охлаждающей системы. Нужно замерить количество жидкости и проверить состояние системы охлаждения автомобиля.

Вам будет интересно почитать здесь: система охлаждения уаз патриот

Перегрев двигателя ЗМЗ-409.

Низкое давление в масляной магистрали

Причинами неисправности могут являться:

1. Неправильный выбор типа масла.
2. Заброс в картер топлива смазочного материала или охлаждающей жидкости с дальнейшим вспениванием. Нужно срочно устранить причину этого явления и заменить масло.
3. Засорение или поломка масляного насоса, который следует промыть и при необходимости заменить.
4. Загрязнение фильтра. Деталь подлежит замене.
5. Уменьшение расстояния между маслоприемником и картером. Устройствам придают правильное положение, изношенные элементы заменяют.
6. Увеличение щели между шейками коленвала и прокладками. Шейки следует отшлифовать, а прокладки заменить.
7. Засорение форсунок, трещины в элементах масляного трубопровода. Нужно заменить блок цилиндров.

Падение мощности мотора

Главными причинами снижения мощности ДВС являются такие неисправности:

1. Неполное открытие дроссельной заслонки. В таком случае потребуется ремонт привода заслонки.Интересный материал тут: дроссельная заслонка уаз патриот

2. Поломка контроллера положения заслонки. Необходимо заменить элемент.
3. Снижение давления в топливной рампе.

4. Засорение воздушного фильтра. Деталь требует замены.Подробнее здесь: замена воздушного фильтра уаз буханка змз 409

5. Неисправность системы зажигания.Вам будет интересно почитать здесь: порядок зажигания уаз

6. Изменение зазоров клапанов. Требуется регулировка.
7. Нарушение целостности прокладки головки блока цилиндров, сгорание поршней, поломка колец или клапанов. Нужно проверить порядок работы цилиндров, заменить изношенные элементы.

Это Вас заинтересует: замена топливного фильтра уаз патриот

Двигатель внезапно глохнет или работает нестабильно

Двигатель УАЗ Патриот самопроизвольно отключается из-за снижения топливного давления, неисправности контроллера холостого хода, разгерметизации впускной системы.

Вам будет интересно почитать здесь: датчик холостого хода уаз

Стук коленвальных подшипников

Посторонний звук возникает при резком нажатии педали газа на холостом ходу. При увеличении оборотов стук усиливается. Это может происходить из-за следующих неисправностей:

1. Падение давления масла. Причин может быть несколько, но их следует быстро найти и устранить, поскольку недостаточная смазка ведет к росту трения.
2. Изменение расстояния между вкладышами коленчатого вала. Требуется замена вкладышей и шлифовка шеек.

Подшипники коленвала.

Вибрация мотора

К причинам возникновения вибрации относятся следующие неисправности:

• нарушение баланса коленчатого вала (нужна балансировка);
• увеличение зазоров клапанов;
• износ опорных элементов двигателя;
• ослабление шкива коленвала.

Давление в шинах УАЗ Буханка по паспорту

Рекомендуемое давление в шинах УАЗ Буханка согласно паспортной норме составляет 2,0 и 2,2 Ат для передней, задней оси соответственно. При полной загрузке автомобиля, количество воздуха на нагруженном мосту следует увеличить на 0,1-0,2 кг/см. Это необходимо для компенсации повышенной массы. Такой показатель установлен заводом исключительно для городских циклов (асфальт). При условиях бездорожья ТС ведет себя слишком жестко. Допускается уменьшение накачки скатов УАЗика пределом 0,3 Ат. Изготовитель настаивает на необходимости тщательного контроля за параметрами давления внутри покрышек. Стоковая резина имеет увеличенные объемы баллонов относительно легковых версий, неверная накачка может спровоцировать такие негативные последствия.

Загрубение чувствительности рулевого управления. Машина плывет в поворотах, хуже маневрирует, может опрокинуться. Увеличение расхода горючего. Сопротивление качению особенно чувствуется под нагрузкой. Резина расплывается по поверхности. Интенсивный износ протекторной части покрышки. Срок эксплуатации изделия уменьшается соответственно падению накачки. Мягкая резина может разбортироваться при ударе. Также сюда относятся скоростные повороты. Увеличение тормозного пути. Мягкие шины плывут при экстренной остановке

В качестве предосторожности можно увеличить дистанцию от впереди идущего автомобиля. Также на интенсивность накачки влияет сорт, модель резины

К примеру, для стандартных типоразмеров разных производителей может потребоваться корректировка значений

Также на интенсивность накачки влияет сорт, модель резины. К примеру, для стандартных типоразмеров разных производителей может потребоваться корректировка значений.

Модификации

За годы существования двигателей серии 409 было произведено несколько модификаций. Распространенные разновидности:

4091

Двигатель соответствует нормам Евро 3, начал выпускаться заводом в 2007. Этот двигатель создан специально под классическую «Буханку», штатная мощность мотора – 125 сил.

4911

Впервые сошел с конвейера в 2012. Основное предназначение – комплектация двигателем машин УАЗ 3303, бортовых грузовиков, называемых среди автолюбителей «Головастик», и различных модификаций Буханок. В двигатель включен датчик абсолютного давления, а также зубчатые цепи ГРМ. Паспортная мощность двигателя – 125 сил.

40904

Этим двигателем комплектуются «Хантеры», «Карго», «Патриоты» и «Пикапы» от УАЗ. В двигателе применен датчик абсолютного давления, впрыск топлива осуществляется посредством производительных двухпоточных форсунок. ГРМ на цепном приводе. В двигателе переработана крышка ГБЦ. Обновленный агрегат смог выдавать до 142.8 сил.

40905

Современная вариация двигателя серии 409, получившая соответствие требованиям экобезопасности Евро-4. Прочими характеристиками полностью аналогична 40904.

Помимо указанных базовых модификаций, существует множество подмоделей 409 ЗМЗ двигателя, и некоторые несерийные образцы. Например, дополнительно форсированный двигатель 4092.10, на 160 сил, используется для оснащения автомобилей Волга.

Техническое обслуживание

Исправная работа двигателя ЗМЗ 40905 обеспечивается, прежде всего, регулярным техническим обслуживанием.

Для данного силового агрегата желательно использовать топливо и смазочные материалы только высокого качества.

Регулярная проверка уровня масла, охлаждающей жидкости, уровня натяжения ремней насосов является залогом долгой и бесперебойной работы мотора. Время от времени желательно проводить чистку топливных форсунок.

Обслуживание двигателя также подразумевает под собой регулярную проверку всех систем автомобиля. Поскольку ЗМЗ 409 и его модификации устанавливается чаще всего на автомобили УАЗ, то необходимо проверять помпу и прочие детали. Регулярной замене подлежат свечи на УАЗ Патриот и помпа УАЗа.

Конструкция мотора

Рассмотрим конструкцию и основные узлы мотора ЗМЗ 409. Сперва про блок цилиндров. Основным материалом для этого узла послужил серый чугун. Между цилиндрами инженеры сделали специальные каналы, по которым циркулирует охлаждающая жидкость. Моноблочная конструкция уже имеет все необходимое и все отверстия для закрепления навесного оборудования и смазочные каналы. Нижняя часть этого узла оснащена опорами для коренных подшипников для монтажа коленчатого вала. Крышки этих подшипников не поддаются замене.

Головка блока цилиндра изготовлена в виде литой детали из алюминия. ГБЦ оснащена впускными и выпускным клапанами. Каждый из цилиндров оснащен двумя клапанами. Справа располагаются впускные, а слева выпускные клапаны. Гидротолкатели позволили избавится от процесса ручной регулировки зазоров. Теперь зазоры кулачков регулируются в автоматическом режиме.

Поршни также изготовлены из алюминия. Эти детали обладают терморегулирующими вставками. Юбка изготовлена по бочкообразному профилю, а также оснащена специальным микрорельефом, который позволяет значительно улучшить приработку, а также значительно снизить потери трения.

Дно каждого поршня имеет по черные канавки, которые сделаны для того, чтобы максимально предотвратить возможные удары поршня о днище тарелок клапанов при возможных нарушениях работы.

Поршневые кольца монтируются по три на каждый из поршней. На двигатель 409 технические характеристики предусматривают два компрессионных и одно маслосъемное кольцо. Что касается наружной поверхности компрессионного кольца, то она покрывается слоем специального пористого хрома. Нижнее кольцо покрыто оловом, а вся остальная поверхность колец фосфатирована.

Коленвал изготовлен из особо прочного чугуна. Он пятиопорный, для лучшей разгрузки опор оснащен противовесами. Носок коленвала, а также хвостовик идут с резиновыми уплотнениями.

На заводе вал прошел динамическую балансировку. Чтобы исключить перемещения его по осям, инженеры ограничили его при помощи двух шайб, которые расположены с двух сторон среднего или третьего подшипника. Упорные шайбы, в свою очередь, состоят из полушайб.

В завершение

Бесспорно, УАЗ «Фермер» популярен у населения благодаря своей высокой проходимости. Его дизайнерское оформление нельзя назвать идеальным, да и внутренний комфорт оставляет желать лучшего. Тем не менее минимальные удобства позволяют нормально передвигаться зимой и летом. Невзирая на простые формы, технические качества автомобиля находятся на достойном уровне с учетом полного привода и высокого дорожного просвета (22 см). Грузовик без проблем преодолевает небольшие водные препятствия глубиной до полуметра, при этом угол въезда составляет 28 градусов. Благодаря разнообразию модификаций рассматриваемый автомобиль используется не только для грузовых перевозок, но и для транспортировки людей, а также в качестве специального транспорта.

Источник

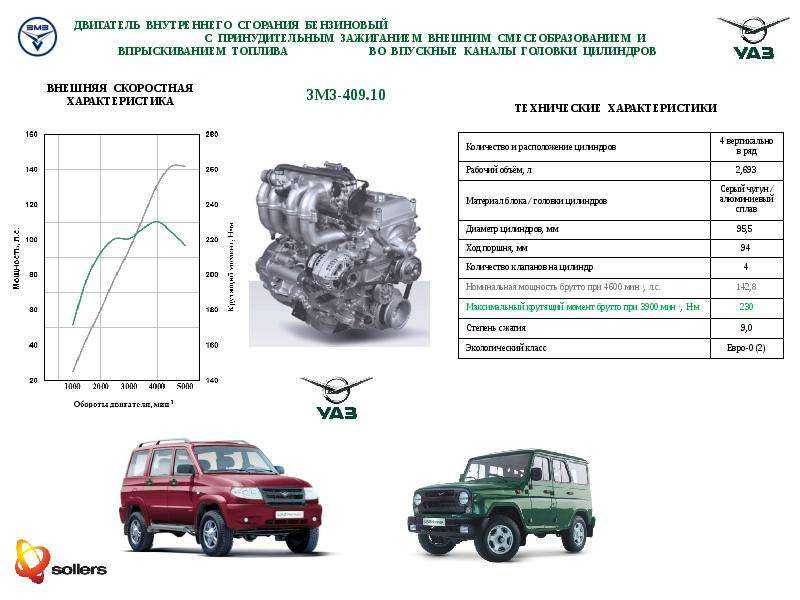

Технические характеристики и параметры двигателя «3M3-409» в цифрах

• • Рабочий объём – 2,7 л (2,693 см3);
  • Диаметр цилиндра – 95,5 мм; ход поршня – 94 мм;
  • Степень сжатия — 9,0;
  • Порядок работы цилиндров — 1-3-4-2;
  • Максимальный крутящий момент при частоте вращения 3900±200 мин-1, – 230 Н.м (23,5 кг/см);
  • Минимальный удельный расход топлива – 265,2 г/кВт/ч (195 г/л.сч);
  • Расход топлива на 100 км пути – 13,2 л;
  • Расход масла на угар – 0,3% от расхода топлива;
  • Масса незаправленного двигателя, вместе со сцеплением – 190 кг;
  • Ресурс двигателя – 200-250 тысяч км

В абсолютном большинстве отзывов владельцев автомобилей с «3M3-409» отмечается, что это чрезвычайно надёжный, неприхотливый и долговечный в эксплуатации мотор. Заводится всегда с полуоборота, вне зависимости от того, какая на улице в это время стоит погода. Двигатель мощный и крепкий, цепь ГРМ, можно сказать, неубиваемая. Мотор «3M3-409» работает без серьёзных поломок до 200 и более тысяч километров пробега. А при поломках небольших достаточно ремонтопригоден и прост в обслуживании. Запчасти на него можно найти в любом автомагазине, и стоят они небольших денег.

Тяга у мотора отличная. Двигатель «3M3-409» хорошо и стабильно тянет уже с полутора тысячи оборотов. В движении на загородном шоссе самым комфортным диапазоном оборотов, по мнению многих, является интервал примерно от 2 200 до 2 500 об/мин. При этом скоростной режим держится в пределах 90-100 км/ч, что вполне приемлемо. Раскручивать данный двигатель выше 2 700 об/мин не имеет особенного смысла. Мотор начинает звучать гораздо громче, но толку от этого мало. Это для машин семейства «Патриот». Для более лёгких «Хантеров» границы могут быть и другими.

Минусом можно считать то, что данный мотор – из категории «горячих», т.е. в сильную жару, да в пробке его вполне можно перегреть. Поэтому лучше следить за температурой. Но это относится только к жаре и пробкам; при движении по трассе подобных проблем не возникает.

Есть удачные примеры проведения чип-тюнинга двигателя «3M3-409», на котором установлен блок управления «МИКАС-11» или «МИКАС-7,2». Благодаря данному виду тюнинга, можно изменить настройки системы, отрегулировав их согласно собственным требованиям владельца.

Прибавку в мощности до 30% можно получить, если установить на него турбо-компрессор или газовую турбину. Конечно, иностранные производители уже много лет не делают турбированных двигателей с конструкцией, как у «3M3-409». Имеется ввиду рабочий объём и «прожорливость». По этой причине, отыскать серийную турбину бензиновой направленности, по приемлемой себестоимости и соответствующего типоразмера, непросто. Оптимальным вариантом является турбина «Гарретт TB-25». Модель эта – далеко не новинка, но зато она полностью вписывается во все параметры «3M3-409».

В целом, по отзывам о двигателе «3M3-409» владельцев автомобилей «УАЗ»можно сделать следующие выводы: для езды по бездорожью он великолепен, но есть и некоторые минусы: значительный расход топлива и сравнительно тяжёлый ход по асфальту.

Стоимость двигателя «3M3-409»

Цена двигателя «3M3-409» начинается с отметки в 150 тысяч рублей. гарантия предоставляется на 2 года или 60 тысяч километров.

Модификации двигателя ЗМЗ 409

1. ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.

2. ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.

3. ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.

4. ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.

5. ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с.

6. ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.

Двигатель ЗМЗ-409 (вид справа): 1 – масляный картер; 2 – масляный фильтр; 3 – кран масляного радиатора; 4 – стартер; 5 – шланги подогрева дроссельной заслонки; 6 – датчик детонации; 7 – шланг от регулятора давления топлива к каналу холостого хода; 8 – впускная труба; 9 – регулятор давления топлива; 10 – шланг подачи воздуха; 11 – ресивер; 12 – регулятор холостого хода; 13 – генератор; 14 – гидронатяжитель верхней цепи; 15 – проушина (рым) для подъема двигателя; 16 – регулировочный болт натяжения ремня привода насоса гидроусилителя и шкива вентилятора; 17 – кронштейн насоса гидроусилителя; 18 – регулировочный болт ремня привода генератора и водяного насоса; 19 – датчик положения коленчатого вала (датчик синхронизации); 20 – установочные метки ВМТ такта сжатия; 21 – гидронатяжитель нижней цепи.

Двигатель ЗМЗ-409 (вид слева): 1 – кран слива охлаждающей жидкости; 2 – насос гидроусилителя; 3 – шкив коленчатого вала; 4 – шкив водяного насоса; 5 – ремень привода насоса системы гидроусилителя и шкива вентилятора; 6 – натяжной ролик; 7 – датчик указателя температуры охлаждающей жидкости; 8 – датчик температуры охлаждающей жидкости; 9 – термостат; 10 – ремень привода генератора и водяного насоса; 11 – вязкостная муфта; 12 – датчик сигнальной лампы аварийного падения давления масла; 13 – датчик указателя давления масла; 14 – пробка маслоналивной горловины; 15 – дроссельный узел; 16 – датчик положения дроссельной заслонки; 17 – катушки зажигания; 18 – указатель (щуп) уровня масла; 19 – проушина (рым) для подъема двигателя; 20 – датчик фазы; 21 – теплоизоляционный экран; 22 – выпускной коллектор; 23 – пробка сливного отверстия.

Поперечный разрез двигателя ЗМЗ-409: 1 – масляный картер; 2 – приемник масляного насоса; 3 – масляный насос; 4 – привод масляного насоса; 5 – шестерня промежуточного вала; 6 – блок цилиндров; 7 – впускная труба; 8 – ресивер; 9 – распределительный вал впускных клапанов; 10 – впускной клапан; 11 – крышка клапанов; 12 – распределительный вал выпускных клапанов; 13 – указатель уровня масла; 14 – гидравлический толкатель клапана; 15 – наружная пружина клапана; 16 – направляющая втулка клапана; 17 – выпускной клапан; 18 – головка блока цилиндров; 19 – выпускной коллектор; 20 – поршень; 21 – поршневой палец; 22 – шатун; 23 – коленчатый вал; 24 – крышка шатуна; 25 – крышка коренного подшипника; 26 – пробка сливного отверстия; 27 – корпус толкателя; 28 – направляющая втулка; 29 – корпус гидрокомпенсатора; 30 – стопорное кольцо; 31 – поршень гидрокомпенсатора; 32 – шариковый клапан; 33 – пружина шарикового клапана; 34 – корпус шарикового клапана; 35 – разжимная пружина.

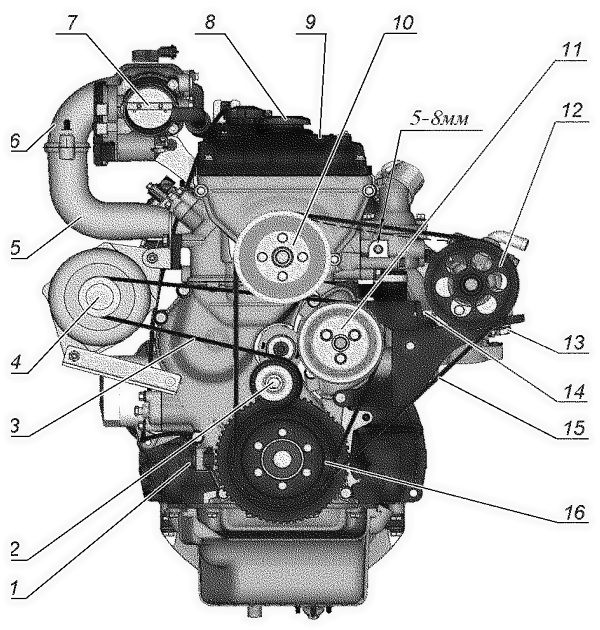

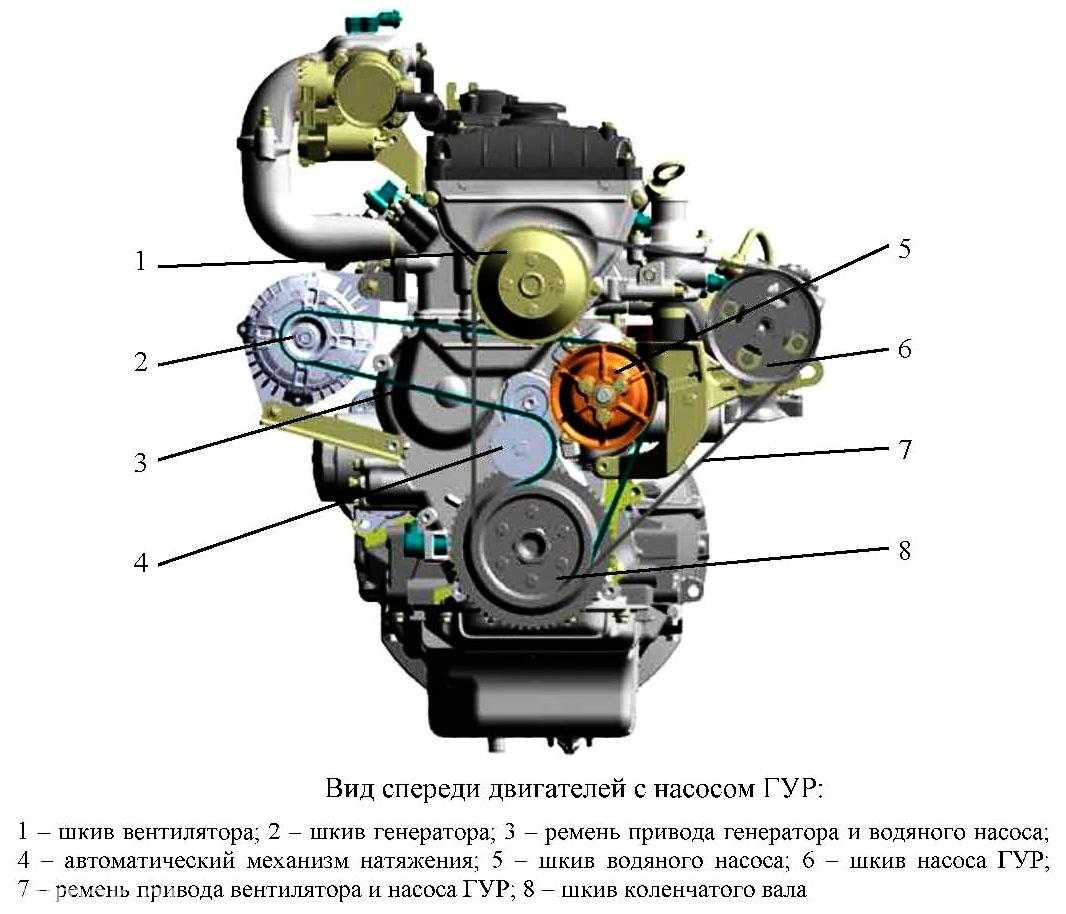

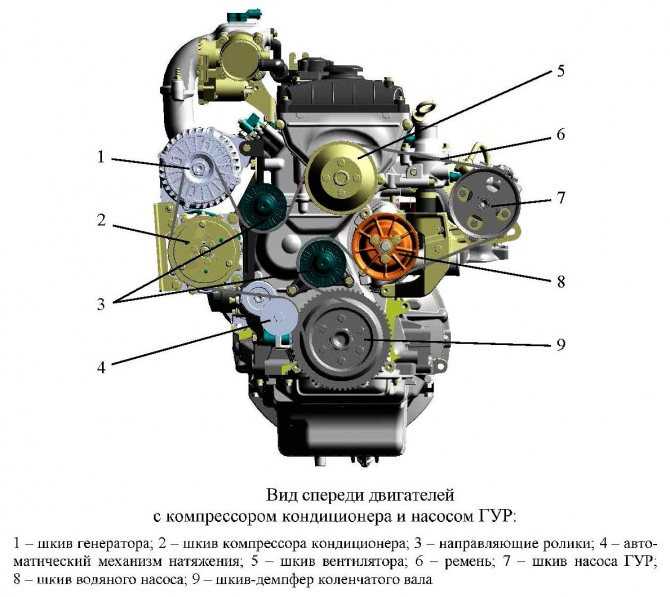

Натяжение ремней привода агрегатов: 1 — датчик синхронизации; 2 — автоматический механизм натяжения; 3 — ремень привода генератора и водяного насоса; 4 — шкив генератора; 5 — впускная труба; 6 — ресивер; 7 — дроссельный узел с датчиком положения дроссельной заслонки; 8 — крышка маслоналивной горловины; 9 — крышка клапанов; 10 — шкив вентилятора; 11 — шкив водяного насоса; 12 — шкив насоса гидроусилителя рулевого управления; 13 — болт крепления насоса гидроусилителя рулевого управления; 14 — регулировочный болт; 15 — ремень привода вентилятора и насоса гидроусилителя рулевого управления; 16 — шкив-демпфер коленчатого вала.

Недостатки мотора ЗМЗ 409

Перечень недостатков всех модификаций ЗМЗ 409:

• Мотор часто глохнет;
• Шумит, вибрирует;
• Масложор;
• Двигатель постукивает;
• Мотор троит;
• Предрасположен к перегреву;
• Низкое качество деталей и комплектующих;
• Большой расход топлива;
• Дорогой в обслуживании и ремонте.

Подробнее о недостатках силового агрегата ЗМЗ 409

Часто глохнет. Проблема является признаком выхода из строя свечных бронепроводов, датчика коленвала и РХХ.

Шумит, вибрирует. Причина в износе гидронатяжителя цепи.

Перегревается. Очевидные причины: не работает термостат; проблема в радиаторе; негерметичность системы, из-за воздушных пробок не циркулирует тосол. Провалы в тяге и плавают обороты ХХ. Проведите диагностику катушек зажигания, как правило, подводят именно они.

Масложор. Расход масла зависит от состояния маслосъемных колпачков и поршневых колец, вместе с тем, по мере роста степени их износа увеличивается расход масла. Проверьте их состояние.

Двигатель постукивает. Для устранения проблемы требуется замена гидрокомпенсаторов. Данные расходники служат не более 50 000 км.

Троит. Для выявления причины дефекта необходимо проверить исправность катушек зажигания, свечей, с замером компрессии в каждом цилиндре.

Имеется предрасположенность к перегреву. Конструктивное предрасположение к высокой температуре требует поддержания высоких оборотов соответствующих выбранной передаче. При работе на месте в жаркое время года (в пробках) приходится включать радиатор отопителя салона для сброса температуры. Неисправности элементов системы охлаждения (течи, радиатор, термостат, вентилятор) могут увеличить риск перегрева мотора.

Низкое качество материалов, деталей и комплектующих. К сожалению, материалы, детали, сборочные узлы и комплектующие изделия российского производства поступающие для сборки силового агрегата очень часто являются некондиционными и не соответствуют требованиям конструкторской документации. Причин этому явлению множество: устаревшее оборудование и оснастка, плохая организация входного контроля, недостаточный контроль работниками ОТК, контроль технологии на всех этапах изготовления двигателя, включая испытания и др.

Вывод. Учитывая вышеперечисленные плюсы и минусы ДВС, мотор имеет большой запас прочности для проведения капитальных ремонтов. Движок не терпит ошибок и нарушений при эксплуатации. Требует большого внимания к себе, времени и денежных затрат на топливо, обслуживание, ремонт, так что в гараже вам будет чем заниматься, а также посещать СТО. Тем не менее, рост продаж автомобилей с данным мотором говорит о его востребованности.

PS. Уважаемые водители проводящие время за рулём соответствующих автомобилей УАЗ! Жду ваших отзывов и комментариев по слабым местам и недостаткам мотора.

Двигатель 409 инжектор: характеристики, обслуживание, ремонт

Двигатель ЗМЗ 409 инжектор выпускается Заволжским моторным заводом. Принцип устройства мотора достаточно простой, что делает возможным обслуживания и ремонта своими руками. Предназначены данные силовые агрегаты для установки на автомобили Ульяновского автомобильного завода.

Технические характеристики

Производство ДВС 409 началось в 2011 году по заказу УАЗ. Новый мотор должен был заменить устаревшие силовые агрегаты УМЗ. Обладая высокими техническими характеристиками и простой конструкцией, этот движок стал идеальной заменой.

Установка мотора на автомобили Ульяновского автомобильного завода продолжается по этот день. Рассмотрим, какие транспортные средства УАЗ получили ЗМЗ 409: УАЗ Барс, УАЗ Буханка, УАЗ Патриот, УАЗ Хантер, УАЗ Пикап, УАЗ Карго, УАЗ Симбир.

Рассмотрим, основные технические характеристики двигателя ЗМЗ 409 инжектор:

Наименование	Характеристика
Тип	Рядный
Топливо	Бензин
Система впрыска	Инжектор
Объем	2,7 литра (2693 см. куб)
Мощность	128 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	95,5 мм
Расход	13,2 литра на 100 км
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2

Кроме стандарта Евро 3 существует ряд модификаций, которые стоит рассмотреть:

1. ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.
2. ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
3. ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
4. ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.
5. ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с.
6. ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.

Описание силового агрегата

409-й мотор был сконструирован на базе ЗМЗ 406. Высота головок блока у всех движков одинаковая (405, 406, 409). Увеличенный ход коленчатого вала до 94 мм. Новая поршневая группа со смещением в 4 мм. Других изменений новый силовой агрегат не получил.

Обслуживание

Техническое обслуживание движка предполагается после истечения 15 000 км пробега. Так, мотор вмещает в себя 7 литров моторного масла, но при замене потребуется всего 6 л.

Основные масла рекомендованные заводом-изготовителем и автолюбителями является полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карта технического обслуживания ничем не отличается от 406-го, и выглядит примерно так:

1. 1000-2500 км или ТО-0: замена масла и масляного фильтра.
2. 8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
3. 25000 км — ТО-2: замена масла, масляного фильтра.
4. 40000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
5. 55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
6. 70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 50000 км пробега — замена цепи ГРМ.

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости.

Неисправности и ремонт

Особых неисправностей или проблем вследствие эксплуатации двигателя замечено не было. На некоторых моделях транспортных средств было замечено, что быстро выходили со строя форсунки. Эта проблема устраняется легко — заменой всех впрыскиваемых элементов. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает такое, что не выхаживает и 100 тыс. км, кому как повезёт.

Капитальный ремонт движка должен производиться спустя 250 000 км пробега, но при правильной эксплуатации и обслуживании, может случиться так, что мотор выдержит и 300 000 км.

Вывод

Двигатель ЗМЗ 409 получился достаточно хорошим и особых проблем не вызывает. Единственным недостатком являются свечи зажигания, устанавливаемые с завода, а в остальном проблем нет. Обслуживание силового агрегата, стандартное для всех моторов производства Заволжского моторного завода.

avtodvigateli.com

Обслуживание

Как и любая силовая установка, двигатель ЗМЗ серии 409 нуждается в регулярном и качественном техобслуживании.

Базовое требование для поддержания полностью рабочего состояния двигателя – использование качественного топлива и технических жидкостей. От чистоты бензина, качества смазки и охлаждающей жидкости зависит срок «жизни» двигателя и период до капремонта или замены агрегата.

Следует регулярно проверять:

• уровень моторного масла;
• количество охлаждающей жидкости;
• состояние натяжения ремней и цепей двигателя;
• состояние форсунок. Периодически, при необходимости («троение» мотора и другие проблемы) следует производить их прочистку.

Критичной слабой точкой ЗМЗ 409 принято считать помпу, за состоянием которой следует внимательно следить и менять при появлении признаков неисправности

Важно контролировать и состояние свечей зажигания

Период проведения некоторых операций по регламенту:

• 10 тыс. пробега или 6 месяцев эксплуатации: замена масла в двигателе и масляного фильтра;
• 20 тыс. или год использования агрегата – проверка состояния системы вентиляции картера, свечей, аккумуляторной батареи, цепей ГРМ и ременных приводов навесного оборудования;
• 30 тыс. или полтора года – контроль отсутствия прогара выпускного коллектора, замена воздушного и топливного фильтров;
• 40 тыс. или 2 года: осмотр шлангов и узлов системы охлаждения, замена жидкости в системе.

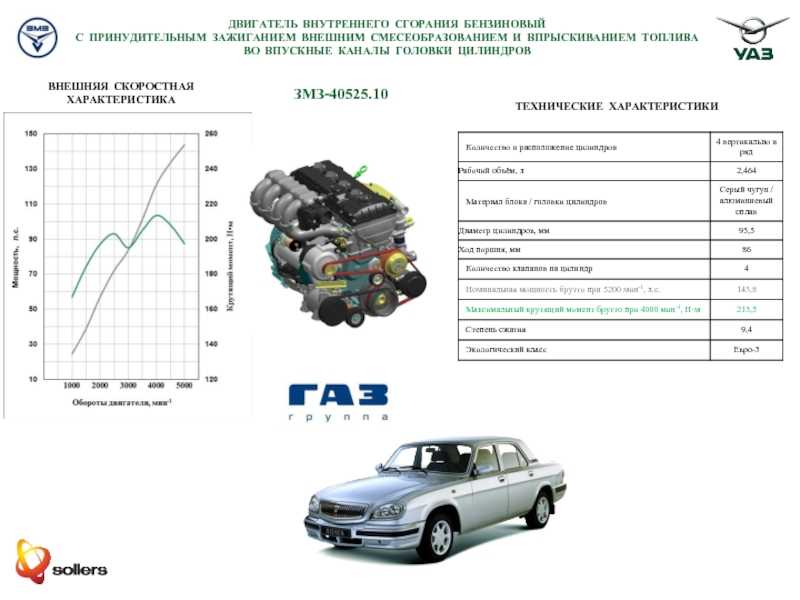

Эксплуатационные характеристики

Для самостоятельного выполнения ремонта силовой установки недостаточно досконального знания конструкции. Важен также практически каждый параметр технических особенностей агрегата. Рассматриваемый двигатель характеризуется следующими показателями:

• четырехтактная силовая установка оснащена двумя распределительными валами. Для них производителями предусмотрено верхнее расположение в моторном отсеке;
• 192-килограммовый мотор имеет четыре цилиндра диаметром 95.5 мм, каждый из которых оснащен четырьмя клапанами;
• рабочее пространство рассчитано на объем в 2.46 л;
• цилиндры в моторный отсек размещаются продольно, в один ряд;
• установленная величина показателя сжатия составляет 9.3;
• движение поршня характеризуется рабочим ходом в 86 мм;
• совершая 5200 оборотов в минуту, силовой агрегат достигает мощности 152 л.с., что соответствует 111.8 кВт;
• двигатель заправляется бензином, причем производители рекомендуют использовать топливо с октановым числом не ниже 92;
• мотор оснащен жидкостной системой охлаждения, причем номинальной температурой ОЖ считается 110 градусов.

Кроме перечисленных характеристик необходимо отметить наличие в конструкции агрегата специфического трехкомпонентного катализатора, позволяющего двигателю соответствовать требованиям экологических нормативов Евро-3.
