ЗMЗ-402: технические характеристики

Порядок регулировки клапанов 402 двигатель

Демонтируйте шланги, подсоединённые к крышке клапанов и зажиганию;
Отсоедините привод газа, прикреплённый к заглушке клапанов мотора;
Демонтируйте заглушку клапанов, для этого снимите шесть фиксаторов, возможно, придётся снять воздушный фильтрующий элемент;
Демонтируйте свечи мотора;
Поставьте вытеснитель камеры «1» в верхнюю мёртвую точку: соедините метку «3» на шкиве с наплывом на остове мотора;
Демонтируйте заглушку трамблёра, контролируйте, чтобы положение ходового ролика совпадало с контактом камеры один. В противном случае проверните вал, повторите процедуру;
Отрегулируйте вентили: «1246» после прокрутите вал так, чтобы насечки шкива и остова совпали, отрегулируйте вентили «3578»;
Что бы отрегулировать вентиль, пошевелите вращательную пару, после, не прикладывая много сил, ударьте по ней молотком со стороны клапана;
Придерживая винт регулировки ключом на “11”, открутите гайку;
Проконтролируйте зазор, при необходимости отрегулируйте. Сколько миллиметров выставлять связано с нагрузками на двигатель, стандартная регулировка предусматривает 0,4мм;

Придерживая болт при помощи ключа или отвёртки, зафиксируйте деталь гайкой. Если зазор нужного размера, регулируйте следующий клапан, если нет – повторите настройку;
Соберите свечи, крышку, проводники в обратном порядке;
Заведите мотор, убедитесь, что каждый элемент механизма смазывается. В противном случае, отпустите фиксатор оси коромысла (камера “4”);
Выключите мотор, установите крышку клапанов, зафиксируйте болты, установите патрубки;
Запустите и прогрейте мотор, проконтролируйте отсутствие стука на агрегате. Правильная регулировка исключает металлический звон и цокот.

Основные характеристики и особенности ЗМЗ-405 (406)

Двигатель ЗМЗ-405 наиболее распространенный на автомобилях «Газель», «Соболь», «Баргузин» начал выпускаться с 2000 года. Первым автомобилем, на котором устанавливался 16-ти клапанный, четырех цилиндровый инжекторный двигатель с верхним расположением двух распределительных валов явился ГАЗ-3111 «Волга» бизнес-класса.

С 2004 года массово устанавливался на автомобилях «Газель» с различными модификациями.

Разработанный ЗМЗ-406 появился в составе автомобиля ГАЗ-3102 «Волга» с установленной инжекторной системой. На автомобилях «Газель» двигатель ЗМЗ-406 работает с использованием карбюратора К-151 и электронной системой управления зажиганием. Блок управления МИКАС 5.4, МИКАС-7.1, ИТЭЛМА VS 5.6 или СОАТЭ на основе полученных сигналов с датчиков положения коленчатого вала, температуры охлаждающей жидкости, абсолютного давления и детонации распределяет точное образование искры на электродах свечей и производит на разных режимах двигателя коррекцию угла опережения зажигания. Это наиболее простой вариант использования электронной системы управления, так как блок не участвует в регулировании топливоподачи.

Основные характеристики двигателя ЗМЗ-406:

— блок цилиндров – чугун;

— число цилиндров – 4;

— степень сжатия – 9,3;

— материал ГБЦ – алюминий;

— максимальная мощность – 145 л.с. при 5200 об/мин;

— годы производства – 1993-2008.

Одной из особенностей 406-го (и 405-го, соответственно) явилось внедрение в систему газораспределительного механизма гидрокомпенсаторов, исключающая регулярную регулировку тепловых зазоров клапанов. Удачная конструкция гидрокомпенсаторов позволила корректно выстраивать зазоры на разных режимах двигателя.

В приводе газораспределительного механизма для обеспечения синхронного вращения двух распределительных валов используются две цепи – нижняя и верхняя. Нижняя цепь передает вращение от коленчатого вала промежуточному. От промежуточного вала верхняя цепь передает вращение двум распределительным валам – впускному и выпускному. Согласно инструкции завода-изготовителя замена цепей производится через каждые 75 тыс. км пробега, но часто при проверке натяжения выявляется, что пробег для замены можно увеличить и в реальной эксплуатации цепи работаю без замены до 250 тыс. км. Возникают и совершенно противоположные случаи, когда цепи вытягиваются, не достигнув установленного предельно допустимого пробега. Причинами быстрого износа цепей служат использование материала коммерческого производства (контрафактные) и импортного изготовления. Необходимо отметить, что двигатели ЗМЗ-406 и ЗМЗ-405 работают великолепно в случае использования при ремонте оригинальных запасных частей, производимых Заволжским моторостроительным заводом.

Основные характеристики двигателя ЗМЗ-405:

— блок цилиндров – чугун;

— число цилиндров – 4;

— диаметр – 95,5 мм;

— степень сжатия – 9,4;

— материал ГБЦ – алюминий;

— максимальная мощность – 152 л.с. при 5200 об/мин;

— годы производства – с 2000.

Технические характеристики 402 двигателя

Технические характеристики двигателя модели ЗМЗ 402 указаны ниже в таблице.

Параметр	Значение
Питание	От карбюратора
Объем двигателя	2,5 л
Вес двигателя	181 кг, некоторые модели весили 184 кг
Мощность	100 и 90 лошадиных сил, зависит от модели серии
Расход топлива на 100 км	13,5 литров при движении только городу
Объем масла	6 литров, но при замене заливается 5,8 л
Количество цилиндров	4
Количество клапанов	2
Крутящий момент Нм	182/2500 мин/об
Сжатие	8,2
Диаметр цилиндров и ход поршня	92 мм (квадрат)
Жизненный ресурс двигателя в тыс.км	200 тыс км по данным завода

Многие новички автолюбители интересуются, сколько масла жрет этот движок. Опытные механики отвечают, что на 1000 километров до 100 грамм. Также опытные автовладельцы советуют менять смазывающее средство не через 10 000 километров, как написано в инструкции, а через пять тысяч. Это относится к старым движкам, которые уже изрядно износились.

Все двигателя являются атмосферными. Турбированных моторов не выпускалось заводом. Хотя многие автолюбители пытаются тюнинговать этот двигатель. Выпускались моторы с 1980 ода по 2006. Затем их выпуск был приостановлен.

Одинаковые детали с ГАЗ 31029

На «Волгах» ГАЗовцы соблюдали интересную традицию – на новую модель многие агрегаты переходили со старой марки, и для пользователей авто начиналась интересная игра – угадай, какие изменения произошли в новой машине. Можно начать с того, какие детали на газ 3110 перешли с 31029. На «десятке» остались точно такие же двери, причем, в сборе. Даже внутренние обшивки на 3110 первых образцов имели такую же форму, и только несколько позднее стали устанавливаться объемные обивки дверей.

Габаритные размеры Волги 3110

Многие детали под капотом совсем не изменились: вакуумный усилитель тормозов, главный тормозной цилиндр, главный цилиндр сцепления. На многих первых 3110 стоял так хорошо узнаваемый ЗМЗ 402 (или 4021), и все навесное оборудование также до боли было знакомо – стартер, генератор, трамблер, карбюратор.

Переднюю подвеску

вроде бы установили новую, но опять всего лишь отчасти. Массивная балка перекочевала с

ГАЗ 24

, в шкворнях тоже не находилось никаких изменений. А вот поворотные кулаки уже другими.

Интересно, что первые выпуски 3110 оснащались «четырехступкой». То же самое можно сказать и о заднем мосте. Вроде бы он новый, но редуктор заднего моста совершенно одинаковый с 31029, и карданный вал один в один подходил от 31029 на 3110.

Так выглядит карданный вал для Волги 3110

Особенности

Сейчас в это трудно поверить, но машина была верхом передовой инженерной мысли послевоенных лет. Она имела:

Простой, но привлекательный по тем временам дизайн;
Приличную внутреннюю отделку;
Мягкую подвеску;
Стеклоомыватели и дворники, работавшие от распредвала;
А еще – оснащалась радиоприёмником, который на западных авто этого класса был большой редкостью.

И это далеко не весь перечень достоинств советской малолитражки, которую вскоре оценили потребители не только у нас, не только на территории соцлагеря, но и в развитых капиталистических странах: во Франции, Финляндии, Великобритании, Швеции. Более того, каждый второй выпущенный в СССР «Москвич» уходил на экспорт, а машины, собиравшиеся из наших деталей в Бельгии, продавались под местным брендом Scaldia.

С другой стороны первые экземпляры легендарного автомобиля были вначале, мягко говоря, сырыми и далекими от идеала. Из-за ужасного качества сборки и множественных дефектов на завод чуть не каждую неделю обращались недовольные покупатели с претензиями. Первые «Москвичи» имели аппетит значительно больше заявленного в документах, трескались по швам сварки, быстро ржавели, а зазоры и люфты были вообще обыденным явлением.

1 of 3

Особенности конструкции и устройство «3M3-402»

Итак, «3M3-402» – это 4-х цилиндровый восьмиклапанный карбюраторный двигатель рабочим объемом 2,445 л, развивающий мощность 100 л. с. (в модификации для работы на низкооктановом бензине – 90 лошадиных сил). Характерными особенностями конструкции являются цельноалюминиевый блок с «мокрыми» гильзами цилиндров, а также нижнее расположение распределительного вала. Мотор простой и надёжный, как автомат Калашникова.

Блок цилиндров. Головка блока цилиндров

Блок изготавливали литьём под давлением, из высокопрочного алюминиевого сплава, поры для герметизации заполняли специальными составами (смолами). Некоторые блоки моторов «3M3-4022.10» и «3M3-402.10» были отлиты кокильным литьём, а не под давлением.«Мокрые» гильзы цилиндров съёмные, зафиксированные по нижнему краю. Снизу они уплотнены медными кольцами, а сверху — прокладкой ГБЦ.

Головка блока также отливалась из алюминия; подвергалась термической обработке – закалке и старению. В неё запрессовывались сёдла клапанов из легированного чугуна и металло-керамические направляющие для их шеек. Высота головки составляет 94,4 мм (98 мм – для мотора 4021, рассчитанного под работу на 76-м (80-м) бензине).
Коллекторы располагаются с правой стороны. Впускной отлит из алюминия и предусматривает монтаж2-хкамерного карбюратора. Коллектор выпускной – из чугуна, расположенный под впускным, таким образом, чтобы подогревать каналы впуска. Это положительно сказывается на качестве смесеобразования.

Головки блока цилиндров двигателей «3M3-402.10» и «3M3-4021.10» различаются по объёму камер сгорания. Увеличение степени сжатия мотора «3M3-402.10» было получено за счёт дополнительной фрезеровки нижней плоскости головки на 3,6 мм (вот поэтому высота головки двигателя «3M3-4021.10» составляет 94,4 мм, высота головки двигателя «3M3-4021.10» равняется 98 мм).

Между головкой и блоком цилиндров находится прокладка из асбестового полотна, армированного металлическим каркасом и покрытого графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии составляет 1,5 мм.

Объём камеры сгорания при поставленных на место клапанах и ввернутой свече равен 74-77 см3 для двигателя «3M3-4021.10», и 94-98 см3 для двигателя «3M3-4021.10» . Разница между объёмами камер сгорания одной головки блока не должна превышать двух см3.

Кривошипно-шатунный механизм

Коленчатый вал отлит из магниевого чугуна, с пятью опорными шейками. Подшипники скольжения («вкладыши») – стале-алюминиевые. Передний конец вала уплотнён самоподжимным сальником, задний — сальниковой набивкой. На поршнях из термоупрочнённого алюминия, с терморегулирующими стальными вставками, установлены два компрессионных кольца и одно кольцо составное маслосъёмное. Шатуны – кованые стальные, двутаврового сечения. Поршневые пальцы выполнены без фиксации, т. е. плавающими.

Геометрия по схеме «диаметр гильзы 92 мм, ход поршня 92 мм» позволяет мотору развивать отличный момент даже при небольших оборотах коленчатого вала.

Как уже было отмечено, «3M3-402» сохранил нижневальную схему ГРМ (OHV) своего предшественника – «3M3-24Д». Распредвал располагается в блоке двигателя справа и приводится через мало шумящую текстолитовую либо пластиковую шестерёнку от коленчатого вала. На клапаны воздействие передаётся посредством толкателей и штанг, качающих коромысла, которые расположены на общей оси.

Система смазки двигателя

Система смазки двигателя «3M3-402» – комбинированная. Шейки коленчатого и распределительного валов, втулки коромысел и верхние концы штанг смазываются под давлением, а стенки цилиндров –от разбрызгивания через специальные сопла, что расположены в отливах шатунов. Масляный насос шестерёночный, с приводом от распределительного вала. Привод выполнялся в виде шестигранника. Фильтрация масла является полнопоточной. Фильтрующий элемент располагается с левой стороны от двигателя.

Система зажигания «3M3-402»

Система зажигания является бесконтактной. Распределитель зажигания не снабжён прерывателем. Вместо него в системе имеется магнитный датчик. Сигнал для катушки формируется электронным коммутатором и разносится по свечам, все тем же бегунком в крышке трамблёра.
Порядок работы цилиндров: 1-2-4-3.

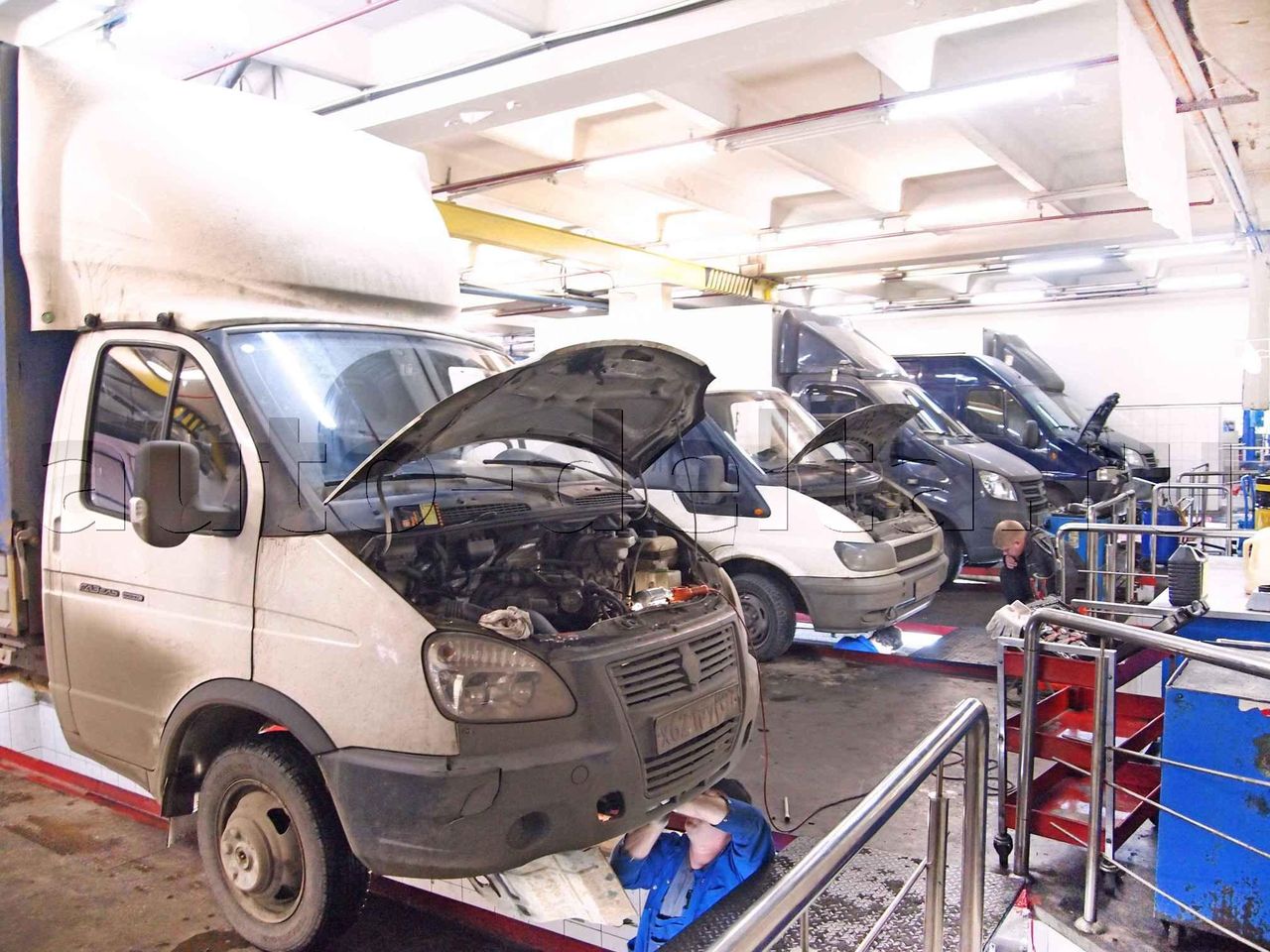

Ремонт «Газели»

Русские автомобили всегда чаще ломаются, чем иномарки, и от этого факта никуда не деться. «Газель Фермер» тоже не является исключением – поломки происходят достаточно часто.

Ремонт мотора Газели фермер

Распространенная проблема – выход из строя сцепления, причем «летят» не только корзина и диск сцепления на Газели, но также рабочий и главный цилиндр, вакуумный усилитель тормозов. Последнее время на «Газелях» стали применять импортные комплектующие, и поломки уже становятся не такими частыми. Но сцепление само по себе несет на автомобиле класса «Газель» очень большую нагрузку, поэтому выходить из строя сцепление на этой машине будет в любом случае. В среднем корзина, диск сцепления и выжимной подшипник служат от 50 до 80 тыс. км.

Всегда проблемной на «Газелях» была кабина – качество металла не на самом высоком уровне, и он подвержен коррозии. Правда, на «Газели NEXT Фермер» металл уже оцинкованный, есть вероятность, что кабина будет служить дольше.

Различные варианты комплектации салона Газели Фермер

Еще одна довольно часто встречающаяся неисправность – быстрый износ деталей заднего моста. Шум в главной паре моста – явление типичное для «Газели». И виновата здесь не только нагрузка, но еще и качество металла, точность изготовления. Опять же есть надежда, что «Газель next Фермер» будет качественнее своих предшественников.

Применяемость мотора

Как уже упоминалось, мотор ЗМЗ 402 могу устанавливаться не только на легковой автомобиль Волга, но и на ряд аналогичных транспортных средств. Довольно широко ЗМЗ 402 устанавливался на УАЗ. Часто можно встретить УАЗ 469 с волговским двигателем. При этом мотор устанавливался на автомобиль с завода изготовителя. Это связно было с тем, что в период перехода с устаревшего ДВС УМЗ 417 на УМЗ 421.

В этот момент двигатель УАЗ переживал не лучшие времена и руководством завода было решено временно заменить Ульяновские моторы на аналогичные — Заволжского завода. Как показала практика и эксплуатация, УАЗ 402 смог выдержать все положенные нагрузки. Но, с выходом Ульяновского 421 мотора все радикально поменялось, и было решено отказаться от использования ЗМЗ.

Еще один яркий представитель, который получал данные силовые агрегаты — стала Газель. На первых моделях малотоннажного грузового автомобиля ГАЗ, можно встретить двигатель ЗМЗ 24. Уже позже, с разработкой и внедрением заводских инноваций устанавливался двигатель 4021. Газель с мотором ЗМЗ 402 выпускалась достаточно долго, пока заводом изготовителем не начал внедряться 405 и 406 силовой агрегат.

С появлением новых типов двигателя ситуация на заводе ГАЗ, не поменялась радикально и Газель с 402 двигателем выпускалась еще до 1997 года. Но, после замены кузова на новый образец, все-таки руководство ГАЗ решило на новые автомобили устанавливать только 405 и 406 моторы, а также их модификации. Так, кончилась эпоха использования автомобиля Газель с силовым агрегатом ЗМЗ 402.

Проведение тюнинга

Многие специалисты придерживаются мнения, что двигатель ЗМЗ 402 не поддается тюнингу, поскольку рассчитан на низовую тягу при крутящем моменте на низких оборотах.

Но для повышения его производительности и эксплуатации можно выделить ряд существенных доработок:

Как говорилось выше, мотор отличается неплохой геометрией. По этой причине мощность двигателя, по сути, почти полностью зависит от расположения фаз газораспределительного вала. Фазы вала устанавливаются в нейтральном положении. Тяга двигателя на холостых оборотах находится в прямой зависимости от выхлопной системы.
По причине особой конструкции выхлопной системы на автомобилях с двигателем ЗМЗ 402 инжектор, превысить отметку в четыре тысячи оборотов силовой агрегат просто не способен. Чтобы снять данное ограничение на обороты, с него снимается резонатор и создается прямоточная выхлопная система. Проведение такой доработки позволит значительно повысить мощность мотора на уровне от трех тысяч оборотов коленчатого вала и выше.
Подобные изменения требуют перенастройки карбюратора под увеличенное количество оборотов и установки более легкого «серединного» вала.

Несмотря на проведение подобных улучшений, на высоких оборотах мотор не будет иметь тяги, аналогичной той, что фиксируется на низких оборотах. Причиной этого становится необычная конструкция головной части цилиндров: так называемая «голова» имеет горизонтально расположенные каналы. Это приводит к тому, что при повышении оборотов поршневая система не получает необходимого количества топливной смеси, в отличие от работы на пониженных оборотах.

По сути, это и является фактором, по которому определяется верхний предел мотора в районе пяти-шести тысяч оборотов коленчатого вала в минуту.

Увеличение мощности двигателя

Чтобы значительно повысить мощность мотора, установленную на нем поршневую систему меняют на аналогичную стомиллиметровую, что приводит к увеличению его объема.

Впрочем, здесь есть и свой минус: такое изменение приводит к увеличению расхода топлива, который и без этого является слишком большим.

Существует еще один эффективный способ тюнинга двигателя ЗМЗ 402 инжектор. С этой целью на месте соединения головки блока цилиндров и впускного коллектора стачиваются металлические выступы и проводится полировка всех впускных каналов.

Конечно, такие доработки слегка изменят ситуацию к лучшему, но не стоит ждать от них чего-то невероятного: вряд ли они оправдают ожиданий автовладельцев.

Причиной этого является то, что подобные доработки направлены на снижение сопротивления движущихся деталей, несмотря на то, что в самой системе двигателя оно и так минимально. Исключением является, разве что, выхлопная система 402 двигателя.

Список моделей авто, в которых устанавливался

Создавался мотор ЗМЗ 402 для Горьковского и Ульяновского автозаводов, Рижской автобусной фабрики, поэтому применялся для комплектации автомобилей:

ГАЗ-24-10 Волга – 1985 – 1993;
ГАЗ-3102 Волга – 1981 – 2006, только форкамерные модификации ДВС;
ГАЗ-31029 Волга – 1992 – 1997;
ГАЗ-3110 Волга – 1997 – 2005;
ГАЗ-31105 Волга – 2002 – 2006;
ГАЗ-3302 Газель – 1994 – 2003;
ГАЗ-33023 Газель-Фермер – 1995 – 2003;
ГАЗ-2705 Газель грузопассажирская – 1995 – 2003;
ГАЗ-3221 Газель микроавтобус – 1996 – 2003;
ГАЗ-32213 Газель микроавтобус повышенной комфортности – 1996 – 2003;
ГАЗ-322132 Газель маршрутное такси (сдвижная дверь) – 1996 – 2003;
ГАЗ-32214 Газель «скорая помощь» – 1996 – 2003;
РАФ-М1 Роксана и РАФ-М2 Стилс – выпущены в единственном экземпляре, не пошли в серию;
РАФ-33111 – грузовик двухместный бортовой 1 т;
РАФ-22038 – маршрутное такси, небольшие объемы производства;
РАФ-22039 – маршрутное такси крупногабаритное.

БАЗ Дельфин

Социальные (реанимация и катафалк) и школьные автобусы с силовым приводом ЗМЗ 404 собирал Семеновский авторемонтный завод с 1995 по 2006 год. Некоторые детали использовались в двигателях УАЗ в качестве комплектующих.

Модификации

Все недочеты удалось разрулить лишь к средине 50-х, а еще через пару-тройку лет производитель задумался о модернизации. К тому времени «Москвич» начал серьезно отставать от мировых трендов, например, по тяге двигателя на тонну веса отставание было в полтора-два раза.

В общем, пришло время заменить надежный, но морально устаревший мотор 400-го «Москвича» на новый верхнеклапанный агрегат мощностью 45 л.с. Это стало возможным благодаря тому, что в тот момент появился высокооктановый бензин с большой степенью сжатия. Вторым серьезным усовершенствованием стала новая технология обработки кузова (бондеризация), благодаря которой краска глубже проникала в металл и надолго защищала от ржавчины. В результате – появилась новая модификация авто под названием «Москвич-407», а последней модернизированной версией «горбатого» стала модель 403.

Всего было выпущено около полумиллиона штук «Москвичей» разных модификаций этой линейки, пока в 1963 году нашего героя окончательно не сняли с производства.

1 of 2

Конструкция и устройство 3M3-402

Семейство моторов ЗМЗ-402 построено на базе унифицированного 4-цилиндрового рядного блока. Двигатель оснащен системой принудительного жидкостного охлаждения, в контуре предусмотрен термостат.

Для подготовки топливной смеси использован карбюратор с падающим потоком, инжекторные модификации не вышли из стадии опытных образцов.

В 80-е гг. для машин ГАЗ-3102 собирали 105-сильную версию с форкамерно-факельным зажиганием. Моторы отличались головкой блока с дополнительным клапаном и форкамерой и имели сниженный расход топлива.

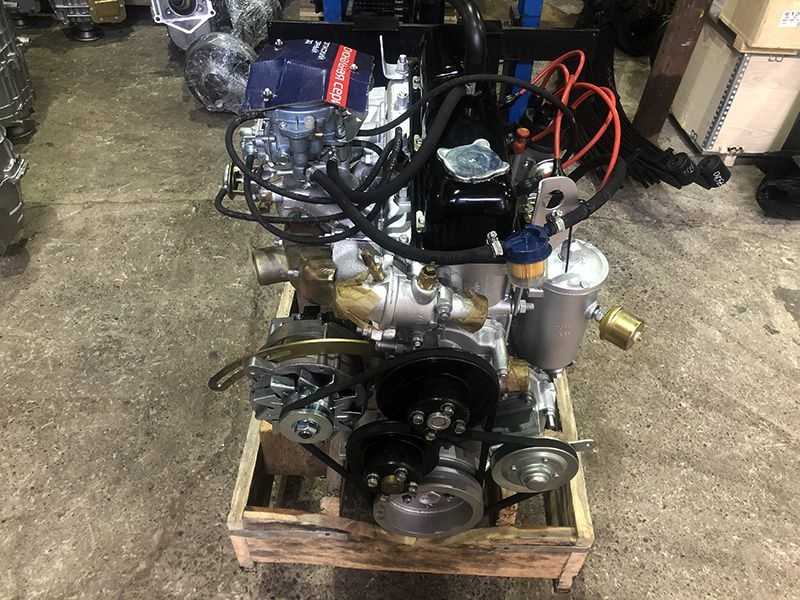

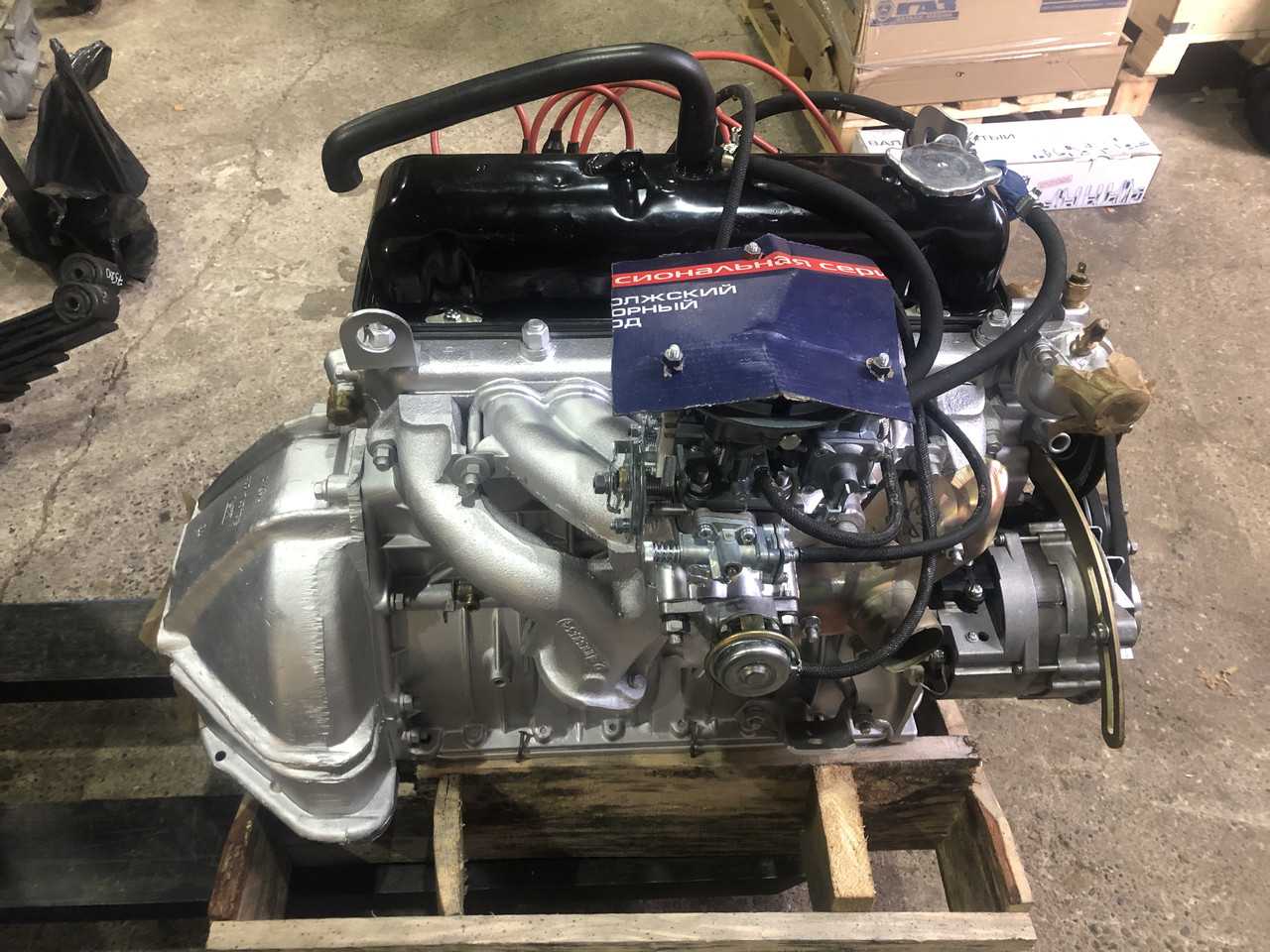

Мотор 3M3-402.

Блок цилиндров

Блок изготовлен по технологии литья (под давлением или в кокиль) из алюминиевого сплава с высокой механической прочностью.

Применены чугунные сменные гильзы, метод крепления деталей зависит от способа литья блока. Рубашка охлаждения открытого типа, для фиксации головки в верхней части отливки предусмотрены бобышки.

Головка блока цилиндров

Алюминиевая 8-клапанная головка является общей для всех цилиндров и имеет полусферические камеры сгорания. Отливка проходит цикл термической обработки для повышения прочности.

Седла клапанов изготовлены из специального чугуна, направляющие выполнены из металлокерамического композитного материала. Головка крепится к блоку на шпильках, между деталями расположена прокладка толщиной 1,5 мм (в зажатом состоянии).

Кривошипно-шатунный механизм

Стальной коленчатый вал имеет 5 опор, крышки подшипников выполнены из чугуна и обрабатываются совместно с блоком. Алюминиевые поршни с плоским днищем имеют прямоугольные канавки для 2 компрессионных и 1 маслосъемного кольца.

На концах коленчатого вала установлены шестерня привода газораспределительного механизма и маховик, обеспечивающий равномерную работу мотора.

Система смазки двигателя

Двигатель имеет принудительную систему смазки с шестеренным насосом, имеющим привод от коленчатого вала. Запас масла находится в поддоне, в контуре предусмотрен фильтр для отделения грязи и продуктов износа.

При падении напора ниже допустимого предела включается контрольная лампа красного цвета, расположенная в приборной панели. Предусмотрен сотовый радиатор с краном для принудительного отключения, обеспечивающий охлаждение масла.

Система зажигания

Мотор оборудован электронным зажиганием с коммутатором и катушкой, питание подается от аккумуляторной батареи. Порядок работы цилиндров 1-2-4-3, свечи ввернуты в головку блока. На боковине картера находится распределитель с вакуумным корректором угла опережения, имеющий привод от коленчатого вала.

Двухконтурное зажигание ЗМЗ 402.

Об истории предприятия и двигателя «3M3-402»

3аволжский моторный завод находится в шестидесяти километрах от Горьковского автомобильного завода, и с самого дня своего основания выпускал продукцию, главным образом, для его нужд. Сначала, с 1956-го года, предприятие выпускало детали, запасные части и алюминиевое литьё для ГА3а. Но уже с 1958-го года начало работать как завод по производству двигателей – для комплектации автомобилей ГА3 и УА3.

Первый четырёхцилиндровый двигатель для «Волги ГАЗ-21» на 3M3 был выпущен в 1959 году. С 1963 года завод освоил производство не только четырёхцилиндровых «легковых» моторов, но и восьмицилиндровых – для грузовых машин «ГАЗ» и автобусов «ПАЗ». На пике своего развития 3аволжский моторный завод выпускал свыше 450 тысяч двигателей в год. Это первое в России двигателестроительное предприятие, которое сертифицировало систему менеджмента качества всего производства на соответствие требованиям международных стандартов «ИСО-9001».

С 2006 года 3аволжский моторный завод входит в машиностроительный холдинг «Соллерс». в сегодняшнем ассортименте предприятия – не только бензиновые, но и дизельные, и работающие на газе двигатели; в том числе и полностью соответствующие требованиям актуального экологического стандарта «Евро-5».

Двигатель «3M3-402» не является совершенно новой разработкой, созданной «с нуля». За основу при его создании был взят выпускавшийся с 1968 года мотор«ЗМЗ-24Д», модернизированный и оптимизированной для значительно изменившейся «Волги». Конструкционно «3M3-24Д»,в свою очередь, восходит к «сердцу» «Волги ГАЗ-21» первого поколения – мотору «3M3-21», который серийно выпускался с 1957 года.

Это были весьма прогрессивные для своего времени двигатели. Верхнеклапанные, с полусферическими камерами сгорания; с расположенными под углом (а не в ряд) клапанами; впускным коллектором на левой и выпускным на правой сторонах головки цилиндров; с цепным (а не шестерёнчатым) приводом высоко расположенного распределительного вала.

Базовый двигатель 402-го семейства – «3M3-402.10», для легковых машин, в заводской комплектации предназначался для использования 92-го бензина. А модификация для такси и микроавтобусов – «3M3-4021.10» – была рассчитаны на бензин 76-й (80-й по-нынешнему). Поэтому в процессе эксплуатации некоторые владельцы «Волг» переделывали моторы, изначально рассчитанные на высокооктановый бензин, под более недорогое, всегда и везде имеющееся в наличии низкооктановое топливо. Поскольку, несмотря на то, что в СССР бензин стоил дёшево, и расход топлива 402-го мотора был существенно выше, чем у двигателей современных машин. А 76-м бензином можно было зачастую заправляться и бесплатно – из, так сказать, «сэкономленных» на работе запасов. Ведь все грузовики-среднетоннажники работали на нём.

«3M3-402» «задержался» на конвейере предприятия на долгие годы и был выпущен 6-миллионным тиражом не только из-за специфики советской экономики. Это был действительно хороший мотор, с очень приличным крутящим моментом, без явных провалов во всем диапазоне рабочих оборотов (максимальный – 182,4 Н.м). Обладавший отменной эластичностью. Потрясающая ремонтопригодность, дешёвые запасные части, простота конструкции также обеспечили ему повсеместную популярность и долгую жизнь на конвейере.

Разумеется, карбюраторный «3M3-402» не может сравниться с современными инжекторными двигателями – прежде всего, по показателям экономичности и экологичности. Но для 80-х годов он не только отвечал всем актуальным требованиям, предъявляемым к моторам его класса, но и соответствовал уровню аналогичной продукции ведущих мировых производителей.

Начиная с 1996-го года, Горьковский автозавод, оставшийся к тому времени единственным потребителем мотора «3M3-402», начинает выводить его из ассортимента силовых агрегатов, устанавливающихся на новые машины завода. На смену 402-му приходят инжекторные «3M3-406» и «3M3-409».

Варианты тюнинга мотора

В заводской комплектации двигатель ЗМЗ 402 выдает 182,4 Нм крутящего момента и 100 л. с. мощности, поэтому для увеличения этих характеристик может использоваться механический тюнинг нескольких видов:

расточка цилиндров под гильзы – максимум 100 мм диаметра;
шлифовка ГБЦ – повышает степень сжатия для использования топлива с большим октановым числом АИ-95;
модернизация выпускного тракта – увеличение диаметра выхлопного патрубка.

Тюнинг ЗМЗ 402

Первый способ опасен перегревом силового привода, так как толщина стенок блока снижается на 4 мм, капремонт потребуется быстрее. В последнем варианте снижается экологичность ДВС. Изготовителем рекомендовано либо использовать инжектирование, что очень дорого либо применить более простой, но менее эффективный тюнинг:

замена свечей модификациями с иридиевыми контактами и высоковольтных проводов;
облегченный распредвал с регулировкой настроек клапанов, установленных с завода;
замена карбюратора производителя К-151 более свежими версиями, например, Солекс;
использование облегченной ШПГ и маховика;
расточка седел клапанов и замена их модификациями большего диаметра.

Таким образом, мотор ЗМЗ 402 является базовым вариантом целой серии движков 402.10, 4021.10, 4022.10, 1025.10 и 4026.10. Изначально до 1980 года он маркировался ЗМЗ-24Д, устанавливался на Волги, Газели и РАФ.
