Описание и технические характеристики трактора Т-4 Алтаец

Дополнительное оборудование

Навесное оборудование фронтального типа крепилось к приваренным с внешней стороны рамы лонжеронам. Прицепное оборудование могло устанавливаться благодаря трёхтотчечной схеме соединения.

За работу дополнительного оборудования отвечает раздельная гидравлическая система, агрегатного типа. Необходимая для работы мощность проходит через промежуточный вал в ВОМ.

В качестве дополнительного оборудования использовались плуги, отвалы бульдозера, приспособления для уборки снега и боронения полей.

Технические характеристики:

Масса	7 600 кг
Клиренс	362 мм
Скорость передняя/задняя (макс.)	9/6 км/час
Ширина колеи	1 384 мм

Ремонт

Управляемость — важный параметр, прямым следствием которого может стать усталость водителя. Учитывая, что в описываемом нами устройстве имеются несколько гидравлических систем, управляющих тормозами, механизмами навески и другим оборудованием, своевременный ремонт трактора Т-4А позволит увеличить ресурс службы и в то же время уменьшить негативные последствия.

Первым сигналом о неисправности в электрической системе машины будет изменение тона звукового сигнала

В таком случае следует обратить внимание на уровень электролита и его плотность в аккумуляторных батареях, разряженность батареи, время срабатывания электрического стартера. Если проблемы в батарее, как правило, совет один — заменить

Рывки при движении гусениц, дополнительное усилие, прикладываемое при повороте, могут сигнализировать о неисправности гидросистемы. Ремонт механизма поворота трактора Т-4А начинается со снятия крышек на задней поверхности кожуха заднего моста. Далее, проверив положение контрольного штифта, расположенного на задней стенке корпуса вблизи рычагов управления поворотом, подтягивают регулировочную гайку. Ее правильное положение контролируется по натяжению ленты тормоза. Можно также проверить положение штифта. В нормальном состоянии он полностью скрыт.

Трактор Т-4

Т-4 – это трактор на гусеничном ходу, который с 1964 и по 1970 года производился в Алтайском крае на тракторном заводе. Свое основное применение он нашел именно в сельском хозяйстве, для выполнения таких работ, как глубокая вспашка, посев и уборка сельхозкультур, плантажных или землеройных работ, а также для культивации. Однако лучше всего машина проявила себя в качестве бульдозера и при вспахивании твердых или даже мерзлых грунтов. Под выполнения определенных задач устанавливается различное прицепное, навесное либо полунавесное гидрофицированное оборудованием.

Благодаря своим высоким ходовым характеристикам отечественный трактор получил множество хороших отзывов. Операторы были поражены превосходным тяговым усилием, которое порой могло быть даже больше, чем у техники классом выше.

Двигатель и основные узлы получились довольно надежными и беспроблемными, а вот подвеска не удалась. Порой, можно встретить шутливое прозвище «утюг», так как танк чувствует каждый бугорок из-за своей полужесткой подвески. Также результатом стала и довольно низкая скорость в 9 км/час. Еще одним слабым местом считаются гусеницы, которые часто выходили из строя и техника порой простаивала. Фото трактора Т-4

Трелевочный трактор ТТ-4

Модель ТТ-4 родом с Алтая – серийно она стала выпускаться в 1969 году Алтайским тракторным заводом. За основу был взят трактор ТДТ-75, самый массовый в тот период. Для повышения производительности конструкторы дополнили устройство новыми элементами, в частности, поставили более мощный мотор. Данный агрегат и его модификации выпускались более 40 лет – до 2010 года, когда завод прекратил своё существование.

Рамная конструкция этого трактора имеет одну особенность: закрытое днище. Это позволяет оградить механизмы от случайных поломок. В условиях леса, где встречаются бугры и коряги, это оказалось весьма полезным. Еще одним отличием является размещение дизельного мотора и муфты сцепления внутри кабины. Мотор закрыт капотом, боковые части которого легко снимаются.

Назначение

Трелевочник ТТ-4 и его модификации используются для перемещения на склады среднего и крупного леса, а также для его погрузки на лесовозы и специальные платформы. Кроме того, к нему можно прицеплять различные лесохозяйственные машины. Благодаря неприхотливости и способности работать в любых, даже наиболее суровых, условиях климата трактор оказывается просто незаменимым в северных районах.

Модификация ТТ4М-01, выпускающаяся без оснащения рабочим оборудованием, являла собой шасси, на котором собирались различные виды спецтехники. К примеру, сучкорезные и бурильно-крановые машины, лесохозяйственные, передвижные сварочные, валочные и многие другие агрегаты.

Преимущества и недостатки

Плюсы трелевочного трактора ТТ-4:

• Широкие гусеницы позволяют двигаться без проблем как по неровной лесной дороге, так и по болотистой местности.
• Дизельный мотор имеет достаточно умеренный аппетит, что способствует экономии.
• Машина универсальна – на ее базе могут собираться всевозможные специальные устройства.
• Большой дорожный просвет повышает проходимость – мелкие неровности и препятствия остаются незамеченными.
• Увеличенная сила тяги, высокая надежность и защита внизу рамы.

Минусы:

• Мотор, установленный внутри кабины, не добавляет комфорта.
• Достаточно большой вес и габариты (по сравнению, например, с моделью ТДТ-55) снижают маневренность агрегата. В лесных условиях это минус.
• Как и у всех гусеничных моделей, скорость передвижения не очень высока. Компенсацией этого недостатка служит малое давление на почву.

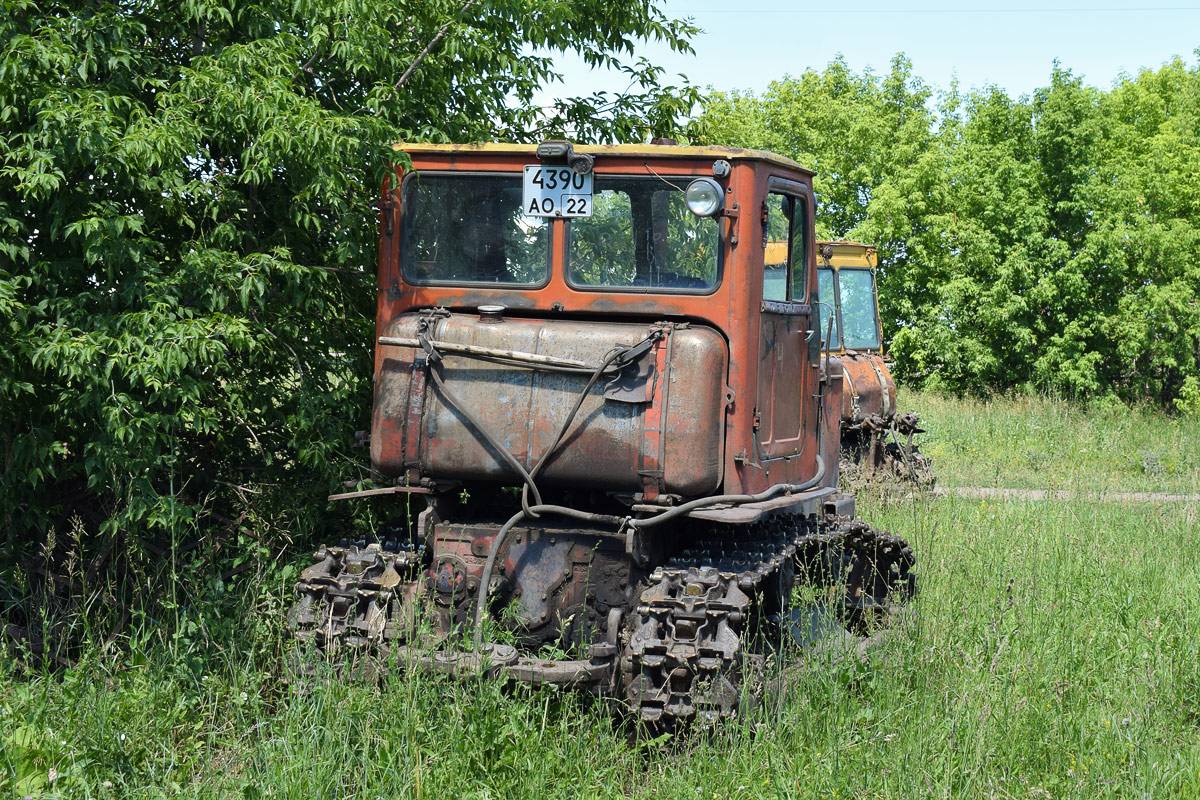

Фото трелевочного трактора ТТ-4

Т4 трактор характеристики

Т4 поставлялся в следующих четырех модификациях:

1. Трактор Т4-С1—с установкой агрегатов и навесов
2. й гидросистемы и с установкой двух выносных силовых цилиндров;
3. Трактор Т-4-С2 —с установкой агрегатов навесной гидросистемы, но без основного и выносного силовых цилиндров и механизма навески;
4. Трактор Т-4-СЗ — без агрегатов навесной гидросистемы и с отсутствующим механизмом навески; Т-4-С4 — оборудовался, как и трактор
5. Трактор Т-4-С1, но без выносных силовых цилиндров.

Т4 всех модификаций могли быть оснащены независимым валом отбора мощности (ВОМ), пред пусковым подогревателем и устройством для обогрева кабины.

Двигатель трактора

На тракторе устанавливался дизельный шести цилиндровый четырехтактный двигатель А-01М мощностью 90 л.с, имеющий жидкостное охлаждение и камеру сгорания в днище поршня.

Запуск основного двигателя осуществлялся с водительского места пусковым двухтактным бензиновым двигателем ПД-10У мощностью в 10 л. с., запускающимся либо от электро стартера, питаемого от бортового аккумулятора, либо путем раскручивания от кожаного шнура маховика двигателяПД-10У. Для того, чтобы облегчить запуск в холодное время года имелся декомпрессор, который приводился в действие специальным рычагом.

Коробка передач механическая, оснащенная реверсивным редуктором, позволяющим иметь восемь передач на переднем ходе и четыре на заднем ходе. Включение заднего хода производилось отдельным рычагом реверсивного редуктора.

Трансмиссию трактор Т4

Трактор Т4 снабжен механической трансмиссией. Управление поворотами производилось планетарным механизмом.
Полужесткая ходовая система с блоком гусеничной тележки, качающимся на неподвижной оси, расположенной сзади ведущей шестерни, позволяла присоединять к трактору бульдозерный комплект оборудования, выравниватель, снегопах и корчеватель с охватывающей рамой.

Тракторы серии Т-4 широко использовались на целинных полях России и Казахстана. Их высокая тяговооруженность давала возможность пахать тяжелые почвы. Но при этом трактористы давали тракторам Т-4 в основном отрицательную оценку по следующим причинам:

• полужесткая ходовая система позволяла лишь очень небольшую скорость движения (до 9 км/ч), что превращало тракторы Т-4 по сути в узкоспециализированные машины, пригодные только для пахотных работ и простаивающие на протяжение летне-осеннего периода. При этом близкие по классу более высокоскоростные тракторы Т-74, ДТ-75 и, в особенности, Т-150 широко применялись в течение летне-осеннего периода и для других сельхозработ, кроме пахоты;
• полужесткая ходовая система в осенне-зимний период при движении по мёрзлому грунту вызывала сильнейшую тряску, создавая серьезный дискомфорт для механизатора;
• гусеницы трактора были недостаточно прочными и надежными;
• замена быстроизнашивающихся фрикционных лент механизма поворотов требовала снятия топливного бака;
• двигателю трактора была присуща повышенная шумность.

Трактор т 4а технические характеристики

• 1 Т-4 1964-1970 годов выпуска: технические характеристики, обзор, описание
• 2 Гусеничный трактор Т-4 — технические характеристики, особенности
• 3 Трактор Т-4А
  • 3.1 Технические характеристики
  • 3.2 Устройство
  • 3.3 Стоимость
• 4 Гусеничный «Алтаец» Т-4: характеристики, недостатки
• 5 Трактор Т-4А — гусеничный агрегат из 70-х
• 6 Трактор Т4 описание характеристики и фото
• 7 Трактор Т-4 (Алтаец). Обзор модификаций, технические характеристики, отзывы
• 8 Трактор Т-4: практичная и мощная машина
• 9 Гусеничный трактор Т-4: устройство, особенности, технические характеристики, фото и видео
• 10 Трактор Т-4. Обзор, характеристики, особенности применения и эксплуатации

Источник фото: avtoinetolko.ruФото трактора Т-4

Гусеничный трактор Т-4 — технические характеристики, особенности

Советские тракторы являются примером того, какой должна быть функциональная и производительная техника. Благодаря большому разнообразию агрегатов, одни из них использовались в сельскохозяйственной сфере, а другие на промышленных производствах. Трактор Т4 предназначался для обработки целины, являлся одним из самых мощных и мог вспахивать даже замерзшую землю.

Агрегат выпускали до 1970 года, а его родным городом стал Алтай. Как и трактор Т-28, такая модель основное применение нашла в сельской сфере. Она была идеальным вариантом для уборки культур, глубокой вспашки и посева. Использовался трактор также как бульдозер, трелевочник или погрузчик, благодаря возможности работы с любым навесным или полунавесным оборудованием.

О том, как работает трактор Т-4, можно детально просмотреть на коротком видео.

Устройство трактора Т-4

Гусеничный агрегат Т-4 является моделью советского производства и имеет достаточно простое и понятное устройство. Его можно рассмотреть подробнее.

Ходовая. Производитель использовал полужесткую систему ходовой, которая позволила устанавливать разнообразное фронтальное оборудование. Вместе с этим, из-за такой жесткой системы, алтаец можно было применять только во время пахоты.

Мотор. Применяется 4-цилиндровый дизельный мотор с мощностью до 90 л.с. Система охлаждения является жидкостной, а сам агрегат запускается с помощью качественного электростартера.

Трансмиссия. В Т-4 предусмотрена качественная механическая коробка передач, которая имеет 8 передних и 4 задних передачи.

Кабина. Она является двухместной, оснащается вентиляцией и мощным обогревателем.

https://www..com/watch?v=HAWYMHY_SUk

Трактор Т 4 имеет универсальную сцепку, благодаря чему может комплектоваться любым навесным оборудованием. Кроме этого, его простая конструкция позволяет с легкостью менять запчасти и производить ремонт.

Модификации оборудования и технические характеристики

Трактор Т-4 разрабатывался до 1970 года, после чего на рынок вышло сразу два его варианта.

• Трактор Т 4А. Модель производилась до 1998 года и имела мощный 6-цилиндровый двигатель. Такой трактор Т4А отличался высококлассными ходовыми характеристиками.
• Трактор Т-4АП. Эта модель была доукомплектована шарнирной системой и гидроцилиндрами, благодаря которым можно было устанавливать фронтальный отвал.

Основные характеристики Т-4:

• мощность мотора составляет 90 л. с;
• тяговые возможности равняются 4000 кгс;
• скорость трактора может достигнуть 9,17 км/час;
• коробка передач: 8 передних скоростей и 4 задних;
• колея может иметь размер 1384 мм;
• вес агрегата 7600 кг.

Хотя трактор Т-4 уже давно снят с производства, его до сих пор используют при обработке земель. Он является одним из самых производительных и доступных агрегатов и подходит для отечественного грунта. Благодаря доступной цене, неприхотливостью в обслуживании модель актуальна на многих фермерских хозяйствах.

Технические характеристики Т4

Трактор Т4 Алтай имеет следующие технические характеристики.

Габариты трактора

Габаритные размеры трактора Т4 следующие:

• Вес трактора Т4 – 8870 килограмм;
• Длина с навесным устройством в поднятом состоянии – 4650 мм;
• Ширина машины по наружным краям трактора – 1952 мм;
• Высота от почвы до верхнего края крыши – 2840 мм;
• Клиренс – 370 миллиметров;
• Колея (расстояние между центрами траков) – 1384 миллиметра;
• База – 2522 мм;
• Ширина траков – 420 мм.

Кабина и пост управления

Машина оснащена металлической кабиной. Она расположена на задней части рамы. Кабина герметична, имеет вентиляцию и автономное отопление. Это не допускает попадание пыли при работе, и дает возможность использовать машину в любых климатических условиях.

Кабина установлена на амортизаторы гасящие вибрации, передающиеся от силовой установки и ходовой части. В салоне установлено сидение оператора. Для снижения вибрации кресло установлено на амортизатор. Возможна регулировка сидения по высоте. Это дает возможность выставить кресло для человека любого роста.

ВНИМАНИЕ: Рядом с креслом оператора устанавливается пассажирское кресло. В салоне расположены рычаги управления трансмиссией трактора Т4

На передней панели распложены контрольно измерительные приборы. Щиток приборов разрешает трактористу следить за работой узлов и механизмов

В салоне расположены рычаги управления трансмиссией трактора Т4. На передней панели распложены контрольно измерительные приборы. Щиток приборов разрешает трактористу следить за работой узлов и механизмов.

Трансмиссия

Т4 оснащен механической коробкой переключения передач. Она имеет 8 передач вперед и 4 для движения назад. Гусеничный трактор модификации Т 4А имеет реверс редуктор. Управление КПП производится дистанционно из кабины оператора.

Передача крутящего момента от силовой установки к коробке переключения передач осуществляется через двухдисковое сцепление сухого типа. Сцепление находится в постоянно включенном положении. Поворот машины осуществляется торможением одного из траков. Это позволяет выполнять развороты практически на одном месте.

Ходовая часть

Рама модели выполнена из двух продольных лонжеронов. Они жестко соединены между собой поперечными балками. Лонжероны и балки изготовлены из высококачественной стали. Подвеска трактора имеет поперечную рессору.

Гусеничная тележка трактора представляет собой раму с установленными на нее опорными катками. Шестерня привода расположена в задней части тележки. Такая система хорошо зарекомендовала себя при эксплуатации с фронтальными отвалами. Натяжение трака выполняется передним направляющим колесом.

Массогабаритные характеристики

На приемлемом уровне и габариты. При длине 4445 мм Т-4 имеет ширину 1962 мм и высоту 2585 мм. Суммировав отзывы кому доводилось эксплуатировать модификации популярной модели, получим картину достоинств и недостатков трактора.

Достоинства

• Проходимость, обеспечиваемая тяговыми характеристиками двигателя, конструкцией подвески и подбором передаточных чисел коробки передач.
• Мощная отопительная система, позволяющая эксплуатировать технику даже в сильные морозы.
• Обзор и герметичность кабины на машинах последних годов выпуска.
• Ресурс дополняемый доступностью запасных частей. Ведь выпуск модели продолжался до 1988 года, а двигатели семейства А-01 производятся и сегодня.

Недостатки

• Малый запас прочности штатных гусениц.
• Низкий ресурс и трудность замены фрикционных лент.

Трактор Т-4 сложнее в обслуживании других тракторов, производившихся одновременно с ним в СССР. Но это ещё не повод отказываться от использования зарекомендовавшей себя машины, которую ещё встречают в хозяйствах.

Мы продолжаем цикл статей о тракторах. Если вас интересует эта тема, читайте дальше, и вы узнаете много нового. Какими преимуществами обладает трактор Т-25? Как устроена на Т-40 коробка передач?

Основные модификации

В целом проект получился удачным. Но сама базовая модель предлагалась в 4 вариантах комплектации. Кроме того, была одна модификация для промышленной эксплуатации.

Основные варианты комплектации:

• С1 — дополнительная навесная гидросистема, два силовых цилиндра и система дополнительной подвески.
• С2 — комплектация С1 без дополнительных цилиндров и системы дополнительной подвески.
• С3 — только дополнительные гидроцилиндра.
• С4 — навесная гидросистема и система дополнительной подвески.

Модификация для промышленных целей имела маркировку Т-4АП и не имела систему подвески для оборудования сзади. Чаще всего использовалась как бульдозер.

Поэтому на вопрос сколько весит трактор Т-4 однозначно сказать сложно. Все зависит от комплектации.

Технические характеристики машины

Хотя за время выпуска применялось четыре варианта силовых агрегатов, но технические характеристики трактора Т-4 «Алтаец» оставались неизменными.

Технические характеристики	Значение
Номинальная мощность двигателя	95,6 кВт (130 л.с.)
Частота вращения двигателя при номинальной мощности	1700 об/мин
Диаметр цилиндра	130 мм
Ход поршня	140 мм
Удельный расход топлива	251,7 г/кВт*ч (185 г/э.л.с.*ч)
Топливо для основного двигателя	дизельное ГОСТ 305-73
Пускового двигателя	смесь автомобильного бензина А72 или А76 с моторным маслом в пропорции 1:20
Емкость топливного бака	320 л
Колея	1384 мм
Продольная база	2522 мм
Дорожный просвет	320 мм
Ширина башмаков	420 мм
Удельное давление на почву	0,04МПа (0,4 кгс/см2)
Габаритные размеры	4684х1952х2545 мм
Вес трактора Т-4 в снаряженном состоянии	8145 кг
Электрооборудование	12 В

Коробка передач трактора Т-4 с реверс-редуктором позволяет выбрать из 8 скоростей вперед и 4 назад. Коробка оказалась настолько удачным агрегатом, что она ни разу не подвергалась модернизации.

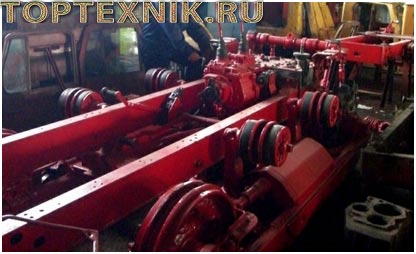

Трактор Т-4 в разрезе

Машина имеет стандартную компоновку. Конструкция собрана на сварной раме из двух коробчатых лонжеронов. Спереди лонжероны соединены брусом.

Двигатель крепится на трех точках. За двигателем последовательно стоят муфта сцепления, кардан, реверс-редуктор, коробка ПП, конечные передачи.

Муфта сцепления сухая, двухдисковая, постоянно замкнутая. Управление педалью через гидроусилитель.

Тормоза сухие, ленточные.

Подвеска маятниковая, с одной поперечной рессорой, одним балансирным валом и двумя балансирными тележками.

Кабина металлическая, крепится на два амортизатора. Имеется пассажирское сидение. Кабина обогревается, оборудована системой вентиляции и фильтрации воздуха. Все приборы и управление аналоговое, механическое.

Требования ТО

Ежедневное техническое обслуживание машины сводится к регулярному осмотру, чистке, смазке, подтяжки механизмов. Периодичность более сложного обслуживания зависит от времени работы, сроков эксплуатации, изношенности отдельных узлов и агрегатов. Производитель рекомендует производить:

• ТУ №1 через каждые 60 мото-часов или 30 дней работы, если за этот срок наработка будет менее 60 часов.
• ТУ №2 через каждые 240 часов.
• ТУ №3 через каждые 960 часов.

Поскольку модель трактора уже не выпускается, при приобретении подержанной машины стоит обращать на следующие вещи:

• Состояние шлангов гидросистемы.
• Наличие протечек на фланцах насосов гидросистемы.
• Состояние крестовины карданного вала — при больших нагрузках или длительном сроке работы она может быть разбита.
• Степень износа маховика сцепления трактора Т-4.

Заключение

Несмотря на возраст разработки, технические характеристики трактора Т-4 позволяют ему и сегодня с успехом эксплуатироваться. Надежная конструкция, пусть и не самая удобная в обслуживании. Хорошая мощность, проходимость, невысокая цена расходников и запчастей. Большая распространенность в районе Сибири и Казахстана, хорошие тяговые характеристики. Хороший вариант для небольших фермерских хозяйств, поскольку трактор создавался именно с прицелом на тяжелую работу в данном секторе.

Модификации

На самом деле, была только одна действительно серьезная модификация Т-4А — Т-4АП. Другие модели строились на той же основе, но с незначительными отличиями от оригинала. Основное назначение Т-4АП — строительные и мелиоративные работы.

Существует две версии этой модификации.

• Т-4АП-С1 — оснащен гидравлической системой для работы с бульдозерами, особый тип грунтозацепов-коллекторов.
• T-4AP-C2 — с гидравлической системой для выполнения различных работ со скребками.

Трактор T-4AP

Помимо вышеперечисленных модификаций, существуют модификации на базе тракторов T-4AP.

• DP-24.
• DZ-101.

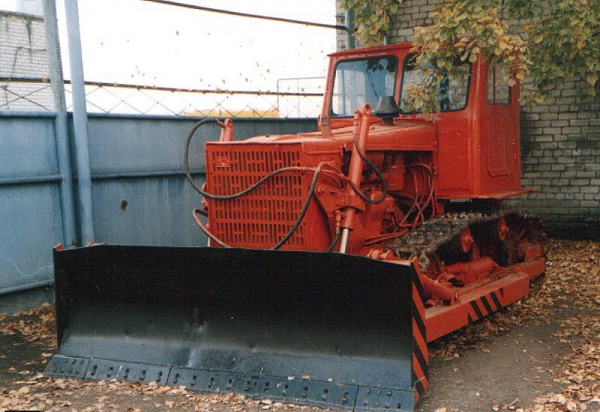

DP-24 оснащен специальным бульдозерным отвалом. Его основное предназначение заключалось в использовании на строительных площадках для выполнения различных задач. Обычно DP-24 использовался для валки леса и других целей.

Трактор DP-24

Трактор DZ-101

Трактор DZ-101 также отличается от базовой версии отвала. Он имеет улучшенную гидравлическую систему и большую мощность. В кабине есть два дополнительных фонаря. Он, как и DP-24, используется для строительства, расчистки и вырубки земель, а также для сбора урожая. Существуют модификации, которые отличаются дополнительным креплением и наличием другого оборудования.

Двигатель

Штатный силовой агрегат — это фирменный шестицилиндровый дизель марки А01М, мощность которого составляет 130 лошадиных сил. Существенное преимущество дизельного привода — это его экономичность.

Расход топлива на рабочих оборотах не превышает 250 г/кВт в час. З20-литровый бак обеспечивает трактору возможность обходиться без дозаправки на протяжении 2-х и более рабочих смен.

Управление пусковым двигателем ПД-10У и рычагом декомпрессора дистанционное с места водителя. При разряженном аккумуляторе пусковой двигатель можно завести вручную с помощью намотанного на маховик шнура.

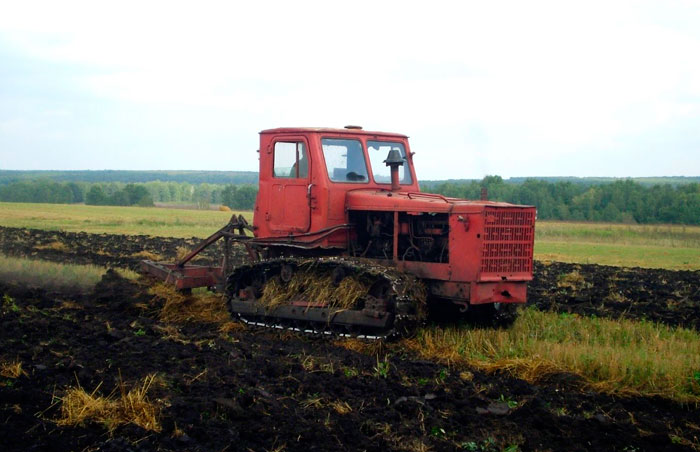

Фото: Т-4А в работе

Первый алтайский трактор

Новую модель разработали на Алтайском тракторном заводе. Это предприятие было основано в 1942 году в Рубцовске на базе эвакуированного оборудования Харьковского и Сталинградского заводов. К началу 1960-х годов оно стало одним из крупнейших машиностроительных предприятий в СССР.

Первой собственной разработкой Алтайского завода стал гусеничный трактор Т-4. Он предназначался специально для рисовых и хлопковых полей среднеазиатских республик. Из-за особенностей климата и почв в этих регионах сельскохозяйственные работы на их землях были довольно трудоемкими и требовали больших затрат топлива. Новый трактор имел большую мощность, что позволяло ускорить и удешевить производство.

Согласно заданию Министерства сельского хозяйства Т-4 должен был положить начало целому семейству гусеничных машин. В 1966 году одна из ранних модификаций, Т-4М, была удостоена золотой медали на Международной выставке в Москве. Годом позже Алтайский завод был отмечен орденом Ленина за вклад в развитие советского машиностроения.

Несмотря на достигнутые успехи, разработчики завода продолжали совершенствовать конструкции выпускаемых тракторов. Одним из главных инженерных достижений АТЗ было получение А. И. Шведуновым новой марки низколегированной стали 35ГТРЛ. Этот сплав отличался исключительно высоким качеством и износостойкостью. Он нашел широкое применение в советском машиностроении. На Алтайском заводе новую сталь применяли для изготовления ходовой части тракторов, что позволило значительно повысить их надежность и, как следствие, экономическую эффективность.

В 1970-х годах происходит техническое переоснащение завода и одновременно с этим переход на производство усовершенствованной модели – Т-4А, в последствие отмеченной рядом наград.
