Технические данные МТЗ-80
В таблице вы можете узнать подробные данные спецтехники, представленные официальным производителем.
Согласно данных таблицы, трактор не имел особенных параметров, тогда почему был таким популярным?
Двигатель
Успех машины кроется в устройстве двигателя. Именно, механизм коробки передач трактора МТЗ-80 был на тот момент самым передовым в истории тракторостроения. Дизель имел маркировку Д-240, что указывало на четырёхтактный вариант исполнения, с встроенным принципом водяного охлаждения. Гидравлическая система трактора МТЗ-80 была оснащена рабочим объёмом цилиндрической части 4,75 литров. Номинальная частота вращения мотора составила 2200 оборотов в минуту. Камера внутреннего сгорания полураздельного типа. Общая масса двигателя не более 430 кг.
В некоторых моделях устройство КПП трактора МТЗ-80 было улучшено, за счёт ввода в действие предпускового подогревателя серийного ряда ПЖБ-200Б. Исходя из руководства по эксплуатации, можно сделать вывод, что спецтехника была оснащена двумя вариантами пускового механизма схемы передач трактора МТЗ-80: электростартёрной, а также функционирующей, за счёт пускового механизма встроенного карбюраторного устройства.
Несмотря на отличные характеристики и устройство переднего моста трактора МТЗ-80, в технический регламент машины производитель внёс обязательный момент, где указано, что через каждые 60-240-960 отработанных моточасов, необходимо осуществлять техническое обследование, согласно разработанной схеме.
Коробка передач
Важная деталь спецтехники – коробка передач
Если обратить внимание на устройство заднего моста трактора МТЗ-80, то заметно, что машина имеет механическую, а также 9-ти ступенчатую, с встроенным понижающим редуктором КПП. Это позволило разработать многофункциональную схему переключения скоростей. Причём, 18 скоростей при режиме работы вперёд и 4 скорости при заднем ходе
По умолчанию в машине устроен ходоуменьшитель, который можно использовать при выполнении определённых работ
Причём, 18 скоростей при режиме работы вперёд и 4 скорости при заднем ходе. По умолчанию в машине устроен ходоуменьшитель, который можно использовать при выполнении определённых работ.
В некоторых моделях, выпущенных после 1985 года, была установлена модернизированная система охлаждения двигателя трактора МТЗ-80 с гидроуправлемым принципом работы КПП. Это позволяло плавно осуществлять переключение скоростей во время сильнейших нагрузок спецтехники. Была установлена комплексная система охлаждения трактора МТЗ-80, позволившая выполнять переключение в пределах четырёх скоростей. При этом муфта сцепления трактора МТЗ-80 не выключалась в процессе работы машины. На заднем мосту устройство сцепления трактора МТЗ-80 было оснащено современной по тем временам системой дифференциала. В старых моделях выпуска до 1985 года, дифференциал регулировки сцепления трактора МТЗ-80 производился вручную.
Если в процессе работы машины были слышны стуки, то это может свидетельствовать об усталости шестерней, встроенных в агрегате машин и выкрышивании зубьев, поэтому стоит проверить схему рулевого управления трактора МТЗ-80.

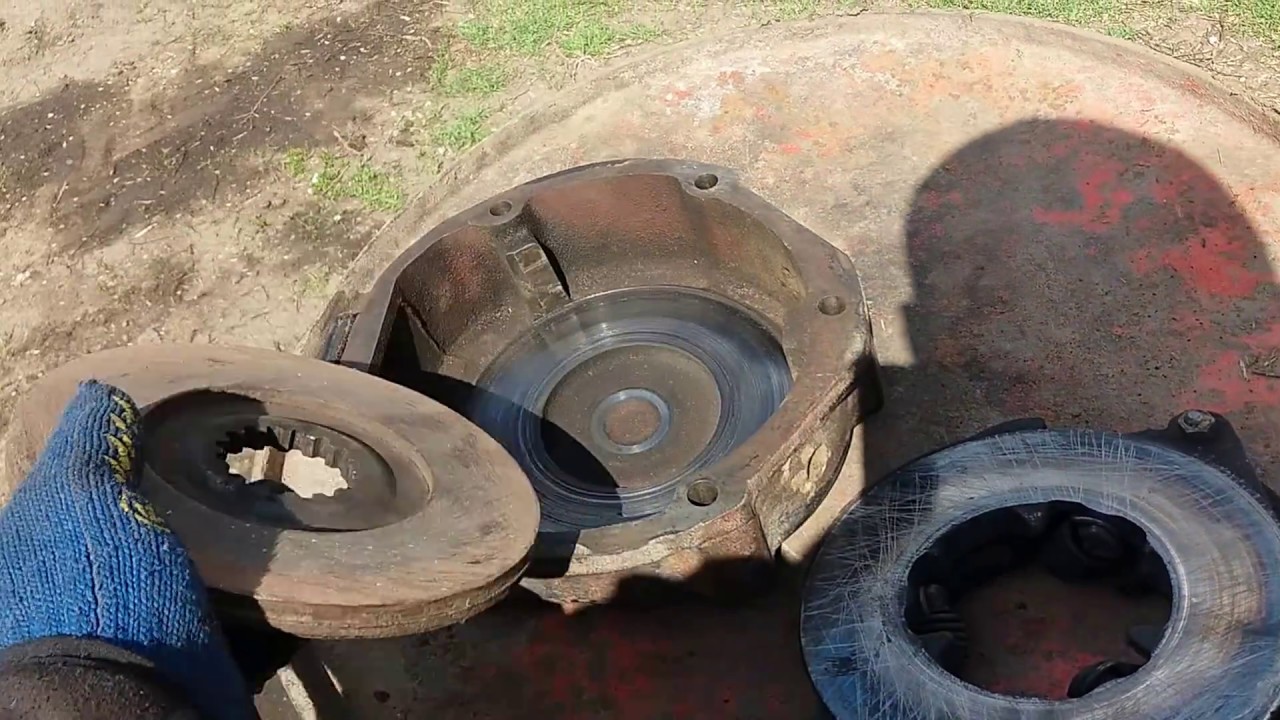

Тормозное управление
Система тормозного управления машины, равно как и рулевое управление трактора МТЗ-80, предусматривают следующие варианты:
- Основной рабочий.
- Дополнительный вспомогательный.
- Стояночный механизм тормоза.
- Запасные конструкции тормозов.
Модели тормозного управления можно адаптировать под конкретный вариант эксплуатации схемы электропроводки трактора МТЗ-80.
Кабина
Кабина водителя имеет удобный и комфортный вариант исполнения. Основная конструкция изготовлена из тонколистовой стали. Внутренняя часть теплоизолирована, созданы все необходимые условия для работы оператора, в том числе удобное управление схемой электрооборудования трактора МТЗ-80. В рабочей инструкции производителя можно ознакомиться с данными по системе питания трактора МТЗ-80.
Расход топлива
Не менее интересным моментом станет информация о расходе топлива трактора МТЗ-80. Интересно, что в руководстве по эксплуатации указана лишь основная норма расхода топлива трактора МТЗ-80, учитывающая работу машины без нагрузки – примерно 5 литров в час. Но если учитывать рабочее состояние под нагрузкой, то какой расход топлива у трактора МТЗ-80 равен примерно 9-13 литров в час.
Для расчёта рекомендуется использовать эту рабочую формулу:
Р=0,7 х R х N, где
Р — расчётный часовой расход, кг/час
0,7 – условный коэффициент для перевода единицы измерения известной нам мощности двигателя спецтехники из кВт. в л.с.
R – условный параметр удельно-допустимого расхода топлива, гкВт/час
N – мощность двигателя, л.с.
Устройство и принцип работы раздаточной коробки
Распределение крутящего момента между деталями внутри, передача момента к приводным механизмам от двигателя – вот за что отвечает узел раздаточной коробки. Конкретно в тракторах МТ3 механизм выполняет сразу несколько задач:
- Сохранение устойчивости во время передвижения, в том числе, при небольших скоростях. Даже если вращающий момент сохраняется очень высокий.
- Увеличение крутящего момента на каждом из ведущих колёс. Благодаря этому становится легче преодолевать особенно крутые подъёмы. При движении по бездорожью можно без проблем сопротивляться качению.
- Распределение момента силы между ведущими мостами. Это позволяет достичь наилучшей проходимости транспортного средства. При этом в трансмиссии не формируется негативный момент, который ещё называют «циркуляцией мощности».
О конструкции раздаточной коробки
Узел состоит из следующих нескольких компонентов:
- Ведущий вал.
- Передачи зубчатого понижающего типа.
- Межосевой дифференциал с блокировочным механизмом.
- Вал привода задней и передней оси.
Вращающий момент направляется непосредственно на раздатку с помощью ведущего вала. Далее в действие вступает межосевой дифференциал. Он распределяет вращающий момент по нескольким осям. При разных угловых скоростных режимах он обеспечивает сохранение непрерывного вращения.
Межосевые дифференциалы бывают симметричными, либо несимметричными. Симметричные нужны для равномерного распределения крутящего момента между несколькими осями. А вторая разновидность отвечает за раздачу в определённом соотношении.
Блокировочный механизм помогает реализовать все возможности полноприводного трактора. Он может выключать дифференциал частично либо полностью. Благодаря чему передняя и задняя ось соединяются друг с другом достаточно жёстко.
Блокировка проводится в автоматическом либо в ручном режиме.
В форме редуктора планетарного типа выполняется цепная передача. Она нужна для того, чтобы вертящий момент увеличивался во время езды по пересечённой местности. Цепные передачи состоят из ведомого и ведущего колеса, приводной цепи. Некоторые коробки снабжаются и передачами зубчатыми. Они отвечают за то, чтобы вращательный момент попадал на переднюю ось.
Соосно по отношению к ведущему валу устанавливают вал задней оси. Переднюю ось можно принудительно включать или выключать, активировать в автоматическом режиме.
Характеристики трактора
Основой машины является полурамный остов, состоящий из боковых параллельных брусов и литой передней поперечной части. Остальную часть остова выполняют соединённые между собой литые корпуса механизмов трансмиссии: корпус сцепления, картер КПП и картер заднего моста. На полураме размещён силовой агрегат, соединённый через корпус сцепления с трансмиссией трактора.
Характеристики силового агрегата
Двигатель Д-50 в сборе
Марка | Д-50 (со стартером) Д-50Л (с пусковым двигателем) |
Тип | Четырёхтактный, четырёхцилиндровый дизельный |
Мощность номинальная л.с | 55 |
Максимальная мощность л.с | 60 |
Рабочий ресурс до капитального ремонта мото-часов | 5000 |
Номинальная частота вращения об/мин | 1700 |
Диаметр цилиндра мм | 110 |
Ход поршня мм | 125 |
Степень сжатия | 16 |
Общий рабочий объём цилиндров л. | 4,75 |
Удельный расход топлива г/л.с в час | 195 |
Порядок работы цилиндров | 1-3-4-2 |
Топливный насос | УТН-5 |
Регулятор ТНВД | Всережимный центробежного типа |
Форсунки | ФШ-6-2-25˚ штифтовая закрытого типа |
Давление впрыска кгс/см² | 130+5 |
Электростартер Д-50 | СТ-212 |
Пусковой двигатель Д-50Л | ПД-10У |
Генератор | Г 304-А1 |
Вес сухого дизеля Д-50 кг | 410 |
Вес сухого дизеля Д-50Л кг | 470 |
| Давление масла в дизеле кгс/см² | 2-3,5 |
Дизель Д-50 в сборе
Заправки систем и узлов трактора
Наименование | Объём л |
Топливный бак трактора | 100 |
Топливный бак пускового двигателя ПД-10У | 1,9 |
Система охлаждения МТЗ 50 | 20 |
Система охлаждения МТЗ 50Л | 22 |
Система смазки дизеля | 12 |
Корпуса трансмиссии | 40 |
Корпус переднего моста | 1,7 |
Корпус переднего бортового редуктора | 1,7 |
Корпус верхней конической пары ПВМ | 0,3 |
Промежуточная опора привода ПВМ | 0,15 |
Корпус гидроусилителя руля | 6 |
Гидросистема трактора | 20,5 |
Картер ТНВД | 0,2 |
Электрическая система
Электропроводка трактора – однопроводная с напряжением в сети 12 вольт, отрицательный полюс соединён с массой трактора. Аккумуляторная батарея МТЗ 50(52) -3СТ 195 с напряжением 6 вольт и ёмкостью 195 А/ч расположены в отсеках под сиденьем водителя. В МТЗ 50Л(52Л) аккумуляторы 6-ТСТ 45 с напряжением 12 вольт и ёмкостью 45 А/ч.
Гидросистема
Раздельно-агрегатная гидравлическая система трактора включает в себя:
- Шестерёнчатый гидронасос НШ 32 установленный на корпусе гидробака получает привод через промежуточную шестерню от ведущей шестерни привода ВОМ в промежуточной части трансмиссии. Включение привода осуществляется рычагом при введении в зацепление скользящей шестерни привода. Узел обеспечивает давление в системе 100 кгс/см² с производительностью 40 л/мин.
- Распределитель Р75-В3А золотниково-клапанный с фиксацией в рабочих и плавающем положениях. Узел установлен на корпусе гидроузлов одновременно выполняющего функцию гидробака. Предохранительный клапан распределителя ограничивает давление в системе до 130 кгс/². Крайний правый рычаг устройства предназначен для управления гидроцилиндром навески трактора остальные два для работы с выносными цилиндрами в составе навесного или прицепного оборудования.
- Гидроцилиндр навески двухстороннего действия с ходом штока 200мм, диаметром штока 75 мм и диаметром поршня 100 мм.
- Гидроувеличитель сцепного веса – гидростатический с автоматическим поддержанием заданного давления оборудованный в своей системе пружинным гидроаккумулятором.
Схема управление гидронавесной системой
Исправная работа системы обеспечивает грузоподъёмность в 800 кг на вылете центра тяжести относительно оси задних колёс не более 1,5 м.
Рулевое управление и гидровлическое усиление
Управление осуществляется передачей вращения от рулевого колеса на червяк, взаимодействующий с косозубым сектором. Передача осуществляется с передаточным числом 17,5. Механическая передача данной пары усиляется гидроусилителем. В состав отдельной гидросистемы усилителя руля входит:
- Шестерёнчатый насос НШ-10Е левого вращения и производительностью 14 л/мин.,
- Гидроцилиндр двухстороннего действия с диаметром поршня 90 мм с ходом от среднего положения 19,5мм,
- Распределитель однозолотниковый следящего типа – размещённый на одной оси с червяком рулевого механизма, с рабочим ходом от нейтрального положения до полного перекрытия 6 мм.
- Давление в системе ограничивается предохранительным клапаном в пределах 75 -80 кгс/смᶾ
Трактор МТЗ-50: история создания
Минский тракторный завод создан постановлением правительства СССР №1142 в 1946 году и уже через два года дал первую продукцию. Разработка модели МТЗ-50 «Беларусь» начата в 1956 году параллельно с проектированием дизельного двигателя. Техническая и технологическая документация была подготовлена в кратчайшие сроки и была одобрена отраслевым НИИ.
К предсерийному выпуску нового пропашного трактора экспериментальный цех завода приступил в 1958 году, после чего он поступил на государственные испытания. По результатам последних и с учетом замечаний комиссии была проведена доработка машины и на ее базе создана полноприводная версия МТЗ-52.
Трактор МТЗ-52. Полноприводная версия
В соответствии с постановление Совета Министров от 14.11.1959 начало выпуска основной модели трактора было запланировано на 1961 год, а модернизированной – на следующий. Предприятию было предписано к концу пятилетки, довести суммарные ежегодные объемы производства машин обеих марок до 75 тысяч единиц.
В 1960 году были проведены опытно-конструкторские работы по установке на МТЗ-50 полугусеничного привода. Трактора данной модификации поставлялись сельхозпредприятиям и другим организациям по отдельным заказам. Применение резинометаллических гусениц существенно повысило тягово-сцепные характеристики и экономические показатели машины.
В 1963 году закончена модернизация МТЗ-50 «Беларусь» специально для хлопководческих хозяйств. Принципиальное отличие от серийной модели — трехколесная схема, пригодная для работы по четырехрядной системе. На Минском заводе данный трактор выпускался в течение 8 лет до 1977 года, после чего его производство было развернуто в Ташкенте на вновь созданном заводе.
В 1964 году с конвейера МТЗ сошла первая серийная версия в полноприводном варианте. Данная машина быстро стала популярной среди механизаторов и ценилась за высокую проходимость. На базе описываемой модели были созданы три гусеничных трактора Т-54В для работы на виноградниках. Модификация выпускалась с колеей в 950 мм и 850 мм. Трактор выпускался вплоть до 1985 года и всего произведено 1 256 800 экземпляров.
Двигатель трактора
Практически все трактора серии МТЗ-50, за исключением некоторых модификаций, оборудовались мотором Д-50: рядным, четырехцилиндровым, оснащенным жидкостным охлаждением.
Нередко он использовался также для установки на водный и железнодорожный транспорт.
Д-50 обладает следующими основными параметрами:
- мощность номинальная – 55 л. с.;
- рабочий объем всех цилиндров – 4,75 л;
- диаметр рабочего цилиндра – 110 мм;
- номинальная скорость вращения коленчатого вала – 1 700 об/мин;
- крутящий момент – 23,2 Н×м;
- вес двигателя – 410 кг;
- ресурс двигателя до первого капитального ремонта – 5 000 мото-часов;
- максимально возможная скорость МТЗ-50 – 33 км/ч.
Существует модификация мотора под названием Д-50Л, оснащенная специальным пусковым электродвигателем. Данная опция позволяет запускать трактор чрезвычайно просто.
Давайте разберемся в преимуществах работы трактора Кейс Пума перед его аналогами.
Мы подготовили для вас статью, из которой вы узнаете цены и основные различия моделей зернодробилок Фермер.
Регулировка оборотов в двигателе Д-50 осуществляется при помощи специального устройства центробежного типа. Регулятор оборотов, который осуществляет контроль подачи топлива, является всережимным.
В качестве топлива в двигателе используется обычная солярка. Имеется два фильтра очистки – грубый и тонкий. Именно поэтому двигатель успешно будет работать как при заправке качественным дизельным топливом, так и второсортным.
Для запуска Д-50 используется специальный пусковой двигатель, имеющий следующие технические характеристики:
- скорость вращения коленчатого вала при номинальной мощности – 3 500 об/мин;
- диаметр рабочего цилиндра – 72 мм;
- ход поршня – 85 мм;
- рабочий объем – 0,3 л.
Запуск осуществляется при помощи электростартера, мощность которого составляет 0,6 л. с. Также при необходимости его можно запустить в ручном режиме.
В качестве топлива для данного устройства выступает бензин, разбавленный обычным дизельным маслом в соотношении 15:1.
Трактор МТЗ 50: технические характеристики
Трактор МТЗ 50 оснащался четырехтактным 4-цилиндровым дизельным силовым агрегатом марки Д-50 с номинальной мощностью 55 л.с./41 кВт. Коэффициент запаса крутящего момента равняется 15 %. Машина принадлежит к тяговому классу 1,4 и может использоваться для буксировки тяжелой техники.
МТЗ 50 оснащался механической 9-ступенчатой коробкой передач. Редуктор-увеличитель крутящего момента удваивает количество передач без нарушения потока мощности. Задний мост трактора оборудован дифференциалом с функцией принудительной блокировки. Дифференциал управляется педалью.
Трактор в заводской сборке имеет колесную формулу 4х2. Передний мост – ведомый, задний – ведущий. Задняя подвеска – жесткая. Конструкция задних и передних колес позволяет изменять размер колеи без полной разборки в пределах 1400-2100 мм и 1200-1800 мм соответственно. Минимальный дорожный просвет составляет 465 мм. Тормозная система – дисковая. Руль оборудован гидроусилителем.
Гидравлическая система – раздельно-агрегатная, оборудована заводским насосом НШ-32, который запускается от двигателя. Рабочее давление, создаваемое насосом – 45 МПа.
Кабина МТЗ 50 по комфорту и безопасности осталась далеко позади кабин оператора современной техники. Здесь отсутствует кондиционер, шумо- и виброизоляция.
Габаритные размеры
- Длина базы трактора МТЗ 50 составляет 2370 мм.
- Длина: 3815 мм.
- Ширина: 1970 мм.
- Высота: 2550 мм.
- Эксплуатационная масса равняется 3430 кг. Максимальная допустимая масса с навесным оборудованием – 3660 кг.
Главные технические особенности
МТЗ-80 считается универсально-пропашным видом техники, которая широко используется в разных отраслях хозяйства: дорожной, с/х, коммунальной, строительстве. Тяговый класс равен 1,4. При должном оснащении прицепным оборудованием эти машины могут также выполнять работы по погрузке и загрузке. За счет улучшенной проходимости и высоких тяговых и сцепных свойств данная техника является универсальной в использовании.
Выпускаются тракторы МТЗ-80 только с задним приводом. Ни в одной модификации этого вида спецтехники не предусмотрены изменения по этой части. Мотор в МТЗ-80 расположен спереди, колеса задней оси крупнее передних, при этом являются ведущими.
Сегодня выпущено несколько версий этой техники, главное отличие между которыми заключается в комплектности оборудования, количестве скоростных передач, клиренсе, внешнем дизайне.
Характерной особенностью машин МТЗ-80 является доступность в техобслуживании. Комплектующие для этой техники выпускаются как самим заводом, так и представлены на рынке взаимозаменяемыми аналогами. Фирменные запчасти на МТЗ-80 прямо сейчас можно заказать на сайте «Белагро». Вся продукция сертифицирована, что повышает ее надежность в эксплуатации.
Мотор
Используемый на тихоходной установке тракторный мотор, выпускается на том же заводе, что и сам трактор. Дизель выпускается в двух модификациях. С маркировкой Д-50 укомплектовывается электрической пусковой установкой. Д-50Л, с бензиновой установкой пуска.
Тракторный двигатель Д-50:
Характеристики мотора:
- Мощь (ном. — макс.), л.с.: 55-60;
- Вращение вала, мин-1: 1700;
- Крутящий импульс, кгс: 36;
- Литраж мотора, л.: 4,75;
- Масса мотора в чистом виде, кг: 410 (Д-50) – 470(Д-50Л);
- Рабочий напор масла кгс/см2: 2,0-3,5.
Мотор с комбинированным, 2-х ступенчатым очистителем воздуха. Охлаждение установки жидкостное, передвигается поток принуждением. Жидкость охлаждается при помощи радиатора, который установлен спереди мотора. Постоянная работа вентилятора выполняется коленчатым валом, посредством ремня. Смазка силовой установки смешанная. К нагруженным точкам смазка подаётся помпой. Другие механизмы смазываются разбрызгиванием.
Пусковой двигатель ПД-10 на трактор МТЗ Д-50Л:
Механизм подачи и формирования топливной смеси предусматривает наличие ёмкости для горючего, фильтрующие элементы грубой и тонкой очистки. Так же не обойтись без помпы подкачки топлива, камер и распылителей. Мотор укомплектован счётчиком рабочих часов, вентилем слива жидкости охлаждения, помпой, генератором, датчиком температуры.
Кабина трактора
Контроль работы тихоходной установки происходит с водительского места. Пространство представляет собой закрытую кабину с одним местом. Остекление по периметру даёт обзор в 4-х направлениях. Перед пользователем, сидящем в рабочем кресле трактора «Беларус» расположены такие управляющие механизмы:
- Ножные рычаги. Муфта, акселератор, блокиратор дифференциала, тормоза;
- Штоки. Кулиса скоростей, тормозной механизм прицепа, контроль вала отбора мощи, гидравлический увеличитель веса, распределитель гидравлической системы;
- Маховик, регулирующий напор;
- Руль с клаксоном и переключателем маневра;
- Панель приборов. Содержит прибор для измерения силы тока, средство измерения напора смазки и температуры, подсветку;
- Горный тормоз;
- Переключатель массы батареи;
- Шток включения механизма отбора мощи.
Кабина трактора МТЗ-50:
Очиститель лобового стекла не позволял грязи создавать помехи при движении. Привод механизма – ручной, посредством рычага. С целью поддержки нормальной рабочей температуры использовался вентилятор, включение которого происходило при помощи тумблера. Для подсветки рабочего места используется потолочный плафон.
Назначение
Трактор МТЗ-50 является представителем техники общего предназначения, соответственно и обладает довольно широкой областью применения. В СССР эта модель трудилась практически во всех сельских хозяйствах, так как была наиболее надежной и производительной техникой. В основном трактор служил для выполнения таких работ, как вспахивание почвы, внесение удобрений, подготовка почвы к посеву, посев, уборка различных сельскохозяйственных культур, мелиорация, культивация и обработка почвы. Помимо этого он также был задействован в промышленности, строительных организациях и коммунальных хозяйствах.
Также на данной модели осуществлялись транспортировочные работы каких-либо грузов и материалов с использованием прицепов, которые чаще всего они были загружены сеном. Трактор мог с легкостью потянуть за собой до трех груженых прицепов, что позволяло ему проделывать довольно объемную работу в сельских хозяйствах.
Устройство техники
Двигатель
В базовой комплектации, трактор МТЗ-50 «Белорус» выпускался с четырёхцилиндровым дизельным двигателем Д-50. Этот агрегат выделялся рядным расположением цилиндров и системой жидкостного охлаждения.
Трактор МТЗ 50
Мощность силовой установки составляет 55 лошадиных сил, рабочий объём – 4,75 литра. Скорость вращения коленвала – 1 700 об/мин. Из достоинств можно отметить неприхотливость двигателя к качеству потребляемой соляры. Расход топлива при пиковых нагрузках – 8 литров в час.
Основной дизель приводится в действие при помощи двигателя предварительного запуска. Это маломощный бензиновый мотор с высоким крутящим моментом. Предусмотрена возможность запуска мотора вручную.
Ходовая часть
Белорус МТЗ-50 — трактор с передними ведущими колёсами. Передняя колёсная пара устанавливается на полужёсткую подвеску. Для лучшей проходимости, передняя подвеска дополнена балансирным мостом.
Задняя подвеска выполнена в жёстком варианте. Передняя и задняя колея могут изменяться по ширине. Задние колёса крепятся к осям при помощи специальных клемм. Это обеспечивает быстрое снятие и замену колёс в случае необходимости.
Трактор МТЗ 50
Трансмиссия
Эта модель тракторов «Белорус» оснащается механической схемой трансмиссии. В трансмиссию входит девятиступенчатая коробка передач, однодисковая сухая муфта сцепления замкнутого типа, блокировка дифференциала заднего моста и тормозная система дискового типа.
Коробка передач обеспечивала трактору 9 передних и две задние скорости. Чтобы переключение между различными рабочими режимами происходило без потерь мощности, устанавливался уменьшитель хода комбинированный с увеличителем мощности. Такая схема положительно сказывалась на манёвренности и проходимости трактора.
Кабина
У МТЗ-50 «Белорус» заднее расположение кабины. Рабочее место располагается непосредственно за двигателем. Водительское кресло было подрессорено, это позволяло не испытывать дискомфорта при работе на неровной местности. Кабина была каркасной и цельнометаллической.
Металл был покрыт грунтовкой и специальным порошкообразным красителем. Это повышало сопротивляемость коррозии и позволяло машине работать даже в агрессивной среде.
Внутренняя отделка была выполнена из вибропласта, что обеспечивало защиту от шума и вибраций. Герметичность кабины обеспечивалась за счёт резиновых уплотнителей, которые устанавливались на стёкла.
Технические характеристики:
| Масса | 3 600 кг |
| Параметры: длина/ширина/высота | 3 815/1 970/2 550 мм |
| Диапазон регулируемой колеи | 1 200-2 100 мм |
| Клиренс | 465 мм |
| Топливный бак, объём | 130 л |
| Система гидравлики, объём | 21 л |
| Максимальная скорость | 33 км/час |
Описание
Оснащённость и технические характеристики трактора МТЗ-50 и его модификаций могут и в настоящее время соответствовать запросам малых фермерских хозяйств и небольших предприятий. Экономичность расхода топлива составит конкуренцию некоторым современным тракторам.
Колёсные тракторы «Беларусь» семейства МТЗ-50, МТЗ-52 — это универсальные сельскохозяйственные тракторы класса 1,4 т, на которые устанавливались дизельные двигатели Д-50 (50Л).
Трактор сконструирован по нормальной схеме и имеет полурамную конструкцию. Полурама выполнена из двух швеллеров, соединённых между собой передним литым брусом.
Собственно остов трактора состоит из полурамы и трёх агрегатов: муфты сцепления, коробки передач и заднего моста. В передней части остова смонтирован двигатель со вспомогательным оборудованием и радиатор системы охлаждения. Двигатель крепится при помощи шарнирных опор к переднему брусу полурамы и закрыт облицовкой аллигаторного типа с возможностью откидывать её вперёд по ходу трактора.
Непосредственно за двигателем расположены механизмы силовой передачи трактора: муфта сцепления, коробка передач и задний мост, на корпусе которого закреплены механизмы тормозов и установлен вал отбора мощности (ВОМ) а также механизм задней навески гидравлической системы.
Гидравлическая система — раздельно-агрегатная. Насос гидросистемы получает вращение от двигателя через шестерни привода ВОМ. На корпусе муфты сцепления закреплён масляный бак и корпус гидроагрегатов (распределитель, гидроувеличитель сцепного веса). Для работы с прицепными машинами на продольных тягах задней навески установлена поперечина со стандартной прицепной вилкой.
Агротехническая колея переменная и может регулироваться в пределах 1200—1800 мм. Передние малые управляемые и задние колёса большого диаметра защищены крыльями.
Модификации
Трактор выпускался в базовой версии и в нескольких модифицированных версиях, что позволяло угодить всем нуждам народных хозяйств. Выпускались такие модификации, как:
Модификация МТЗ-50Х. Данная модель немного необычная на первый взгляд, так как имеет странную конструкцию: дорожный просвет значительно был увеличен по сравнению с базовым трактором, а вместо двух привычных колес передней оси, было установлено либо одно колесо, либо же два, но сильно сближенных. Такая модификация была разработана совместно Ташкентским тракторным заводом (ТТЗ) специально для работы на хлопководческих полях. В техническом плане изменений больше не было произведено. Модификация МТЗ-50К (выпускаемая еще как Т-50К). Является крутосклонной колесной машиной, предназначенной для работы в горных местностях, так как обладает повышенной устойчивостью к неровностям, полученной за счет некоторых конструкционных изменений. Сборка этой модификации осуществлялась лишь в Тбилиси, а Минским тракторным заводом предоставлялись необходимые части и элементы конструкции. Модификация МТЗ-50В (или же Т-50В). Представляет собой технику, предназначенную для работы в виноградниках. Отличительной чертой данной модификации от базового трактора является использование гусеничного шасси. Такое решение было принято неспроста, а в целях повышения маневренных качеств машины. К примеру, минимальный радиус поворота колесной модели занимал не менее двух метров, когда гусеничная способна совершить полный разворот прямо на месте. В виноградниках довольно стесненные условия работы, поэтому кроме МТЗ-50В для данной области не было подходящей техники. Модификация МТЗ-50Р. Данная модель была разработана специально для работы на рисковых чеках. Это объясняется тем, что шасси у машины наполовину колесное, а наполовину гусеничное
Такая конструкция устойчиво держалась на поверхности грунта и, что самое важное в этой области, не наносила серьезных повреждений плодородному слою почвы, так как за счет большей площади сцепления грунтом получилось добиться понижения удельного давления на грунт. Остальные характеристики и оснащения полностью унаследованы от базовой версии трактора
Модификация МТЗ-52Н
Эта машина уже относится к более новой модели, однако, основана на той же базе, соответственно, ее вполне можно назвать модифицированной версией МТЗ-50. Итак, основными отличиями данной модификации являются задние колеса уменьшенного диаметра и балочный передний мост вместо прежнего, портального. Благодаря этим изменениям был уменьшен дорожный просвет машины, в результате чего возросла устойчивость.
На этом серия модификаций заканчивается, но стоит также упомянуть об изменениях базовой модели, вносимых на протяжении всего производства:
В конце 60-х годов трактор получил прямоугольную решетку радиатора. На протяжении 70-х годов выпускалась машина с видоизмененной формой капота.
С конца 70-х годов и по окончанию серийного производства МТЗ-50 имел увеличенную каркасную кабину и стеклопластиковую крышу. Но это могло быть включено лишь в комплектацию, так как в период этого времени еще выпускались машины с привычной металлической кабиной.
Особенности модификации
Для крепления к шасси задних ведущих колес использованы обычные ступицы. Он отличается надежностью, новым мотором и неплохими характеристиками.
Народное хозяйство страны остро нуждалось в новых образцах надёжной и неприхотливой техники . Кресло оператора закреплено на рессорах, которые можно регулировать по высоте.
Он имеет четыре сателлита, а также механизм блокировки, который активируется при нажатии на соответствующую педаль. Они предназначаются для работы с навесными, полунавесными и прицепными сельскохозяйственными машинами и орудиями. В плане стоимости и технического обслуживания данный трактор является весьма недорогой, а дешевой, не затратной и простой техникой. Данный агрегат оказался настолько популярным, что устанавливали почти на все модификации МТЗ
Разбираем двигатель трактора, который стоял 10 лет
См. также: схема переключения передач на МТЗ-82
