Самодельные гусеничные сочлененные вездеходы

Как сделать своими руками

Создать свой вездеход можно при наличии деталей от автомобилей, необходимых инструментов и опыта подобной работы. Общие советы для создания транспортного средства с высокой проходимостью своими руками:

• составить план перед непосредственной сборкой, консультироваться со специалистами, читать статьи — основательно подготовиться;
• найти оптимальное количество мощности двигателя и потребления топлива, чтобы управление вездеходом не вызывало проблем с бюджетом и экологией;
• совместить одинаковые по размеру и типу крепления диски от колес, закрепить их на одинаковом уровне.

https://youtube.com/watch?v=qMqqxJLMZgo

Базовая последовательность действий при создании своего вездехода: измерить имеющиеся в доступе детали, сварить раму со всеми опорами и мостами, добавить крепления. После этого на раму накладываются листы кузова, внедряется электроника и т. д.

Легкий гусеничный вездеход с двигателем Лифан

Двигатель расположен в задней части, а привод передний, тоесть с задней части на перед идет кардан. Вездеход плавающий и имеет корпус-лодку сваренную из листового металла 1.5 мм.

Как только в нашей стране начинается зима, учитывая климат, двухколесный транспорт убирается в гараж до весны. Бывает невозможно использовать автомобиль для передвижения из-за обильного снега. И тут на помощь всем автолюбителям, которые хотят передвигаться по заснеженной дороге, приходит снегоход на гусеницах, который можно сделать из мотоблока своими руками.

Возможность купить себе дополнительное транспортное средство есть не у всех, но каждый может самостоятельно сконструировать самодельный гусеничный снегоход из мотоблока.

Шины низкого давления своими руками

Деки такого типа визуально напоминают огромные подушки, поддерживающие всю конструкцию. Степень сцепления у таких колес позволяет сделать транспортное средство проходимым на любой местности. В зависимости от конструктивных особенностей такие шины делятся на следующие виды:

1. Изогнутый. Отличаются увеличенными габаритами по сравнению со стандартным колесом по ширине в 5 раз, имеют толщину до 700 мм. Давление в них, как и в обычном шаре, составляет 0,05 МПа. Устанавливается исключительно на основной станции.
2. Широкий профиль. Отличается овальной конструкцией и давлением ниже стандартного до 2 раз. В основном используется в грузовых автомобилях.
3. Тороид. Изготавливаются в камерном и бескамерном исполнении, пользуются большой популярностью у автомобилистов.
4. Пневморолики, с проушинами для улучшения показателей открытости, и жесткими ребрами, придающими всей конструкции устойчивость и прочность.

Стоимость заводских шин низкого давления может быть недоступной для многих автомобилистов. А вот для собственного внедорожника такое колесо вполне можно сделать самому. Работа выполняется в следующем порядке:

Выбор исходного материала, например, шин для сельскохозяйственной или авиационной техники, а также других видов промышленных транспортных средств.
Протектор очищается, моется и сушится, после чего прорисовываются нужные узоры для создания собственного рисунка, а также удаляются лишние нити и резина.
Для удаления лишней проволоки внутренняя часть колеса разрезается, а струна удаляется с помощью лебедки.
Лишнюю резину также удаляем лебедкой, делаем надрезы по периметру, и прикрепляем плоскогубцами к кабелю, осторожно натягиваем и срезаем ножом.
После удаления слоя износа зачистите поверхность наждачной бумагой.
Соберите диск. Для этого используется стандартный диск, разрезанный пополам, или сваренный из пластин и трубок, а затем тщательно отшлифованный, чтобы не повредить патронник.
Покрышка натягивается на обод и закрепляется ремнями или пожарным рукавом, после чего накачивается

Колесо готово.

Какой тип протектора выбрать для внедорожника?

Чтобы выбрать правильный тип протектора для внедорожника с шинами низкого давления, необходимо учитывать следующие факторы:

1. Протектор должен уметь самоочищаться. Это свойство особенно актуально для использования внедорожниками на пересеченной и мокрой местности.
2. При использовании внедорожников на торфяниках выбирайте покрышки с низкой и мелкой проходимостью, иначе при разрыве верхнего слоя сцепления будет недостаточно для полноценного движения.
3. Для эксплуатации на заснеженных участках и на песчанике выбирайте покрышки с редким рисунком.

Создание ТС на основе мотоблока

Двигатель, трансмиссия и другие компоненты этого средства малой механизации пригодятся для строительства снегохода. Согласованность функциональных компонентов упрощает создание качественной конструкции на новой раме. Для создания караката технику оснащают соответствующими шинами и комфортным сиденьем. Можно оставить с минимальными изменениями рукоятки с приводами управления подачи топлива и тормозов.

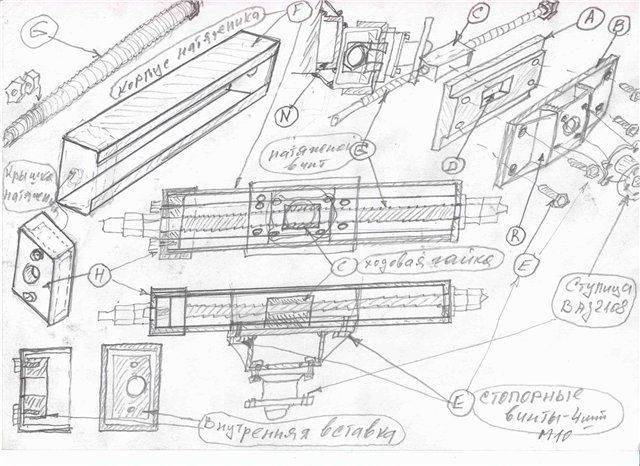

Чертежи самодельных вездеходов

Конструкторскую документацию полностью или частично можно найти в интернете. В готовые решения добавляют изменения с учетом личных предпочтений.

Процесс сборки

После изготовления рамы переходят к монтажу заднего моста.

Далее устанавливают:

• элементы подвески;
• рулевое управление;
• колеса;
• тормозную систему;
• мотор;
• КПП, рычаг и кулису;
• кресло;
• светотехнику.

Полевыми испытаниями проверяют работоспособность вездехода.

Траки для вездехода на базе мотоблока

Если есть достаточно мощный силовой агрегат, можно создать самодельный гусеничный вездеход. Траки делают из металлических пластин с приваренными кольцами. Оригинальные компоненты можно изготовить из эпоксидной смолы с каркасом из полимерной арматуры. Подготовленную смесь заливают в форму. После застывания собирают гусеницы.

Выбираем двигатель

Для вездехода подойдет не каждый двигатель, главное требование к нему – наличие принудительного охлаждения, так как вездеходы обычно развивают невысокие скорости, обычный мотор от мотоцикла, к примеру, будет перегреваться. Поэтому если уж вы решите использовать такой силовой агрегат, то позаботьтесь о его охлаждении, хотя бы с помощью вентилятора и элементарного кожуха, который организует движение воздушного потока.

Конечно же, двигатель должен обладать достаточным запасом мощности для обеспечения вездеходу возможности ехать в любых условиях. Рассчитать требуемую максимальную мощность мотора можно по формуле: n_{дв. макс}.=10 -3 N_уд.m_п; (n_{дв. макс}. – максимальная мощность, N_{уд –} удельная мощность на тонну веса, которая должна находиться в пределах 20 – 35 л.с.).

Если предполагается эксплуатация машины круглый год, предпочтительнее использовать четырехтактный мотор. Такие двигатели легче запускаются и стабильнее работают при отрицательных температурах, чем их двухтактные собратья (хотя их удельная мощность несколько ниже). Конкретных рекомендаций по типу двигателя – бензиновый или дизельный нет, у каждого есть свои плюсы и минусы.

Среди двигателей отечественного производства хорошо зарекомендовали себя мотоциклетные моторы М -67, а из автомобильных двигателей можно отметить ”зазовское” семейство. Довольно часто можно видеть двигатели, собранные на основе тракторных пускачей с применение деталей других моторов и работающие с разными сцеплениями и коробками передач. В последнее время получили распространение вездеходы самоделки из мотоблока. Связано это с появлением на рынке недорогих китайских двигателей для мотоблока достаточной мощности

В последнее время умельцы конструируют вездеходы самоделки на гусеницах и шинах низкого давления с применением китайских двигателей, производимых по лицензии японских компаний. Эти моторы отличаются надежностью, неприхотливостью и низкой ценой при вполне достаточной мощности

Обратите на них свое внимание при разработке машины

Что нужно для изготовления вездехода

Когда вы планируете сделать вездеход своими руками, нужно заранее позаботиться о наличии материалов, чертежей и нужных инструментов. Для большинства соединений, особенно рамы, рекомендуется использовать сварочный аппарат, что гарантирует долгий срок службы и высокую прочность конструкции.

Материалы

В качестве основы вездехода на шинах низкого давления может быть удобно использовать задний тягач, что значительно сократит затраты и упростит процесс самостоятельной сборки. Вам нужно найти одновременно несколько элементов, без которых строительство караката будет невозможно:

• рама подходящей формы и размера;
• задний мост, который будет использоваться для крепления задних колес;
• сиденье для водителя, а также средства для его защиты от грязи и осадков;
• осветительные приборы, которые потребуются для передвижения в темное время суток.

Этот тип устройства прост, но при желании можно установить больше посадочных мест.

Также следует убедиться, что мощность двигателя заднего тягача, используемого в качестве основы транспортного средства, достаточна для выбранной конструкции. Универсальными вариантами можно считать мотоблоки Нева, МТЗ, Угра, а также другую отечественную продукцию с мощностью двигателя более 10 л.с.

Также стоит заранее позаботиться о системе охлаждения, ведь при движении на малой скорости ветер не сможет понизить температуру двигателя до допустимых значений.

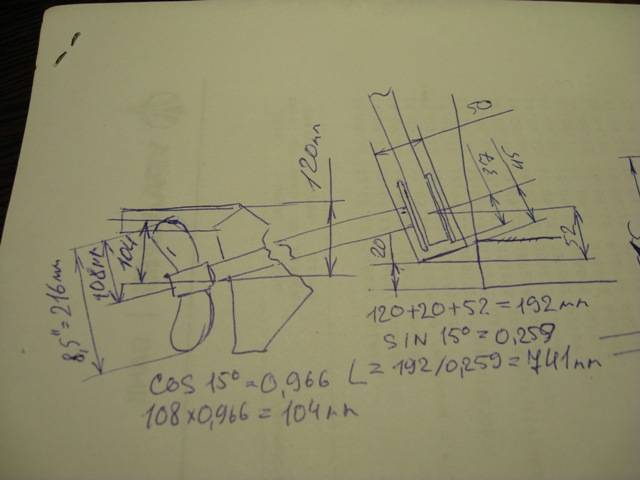

Чертежи

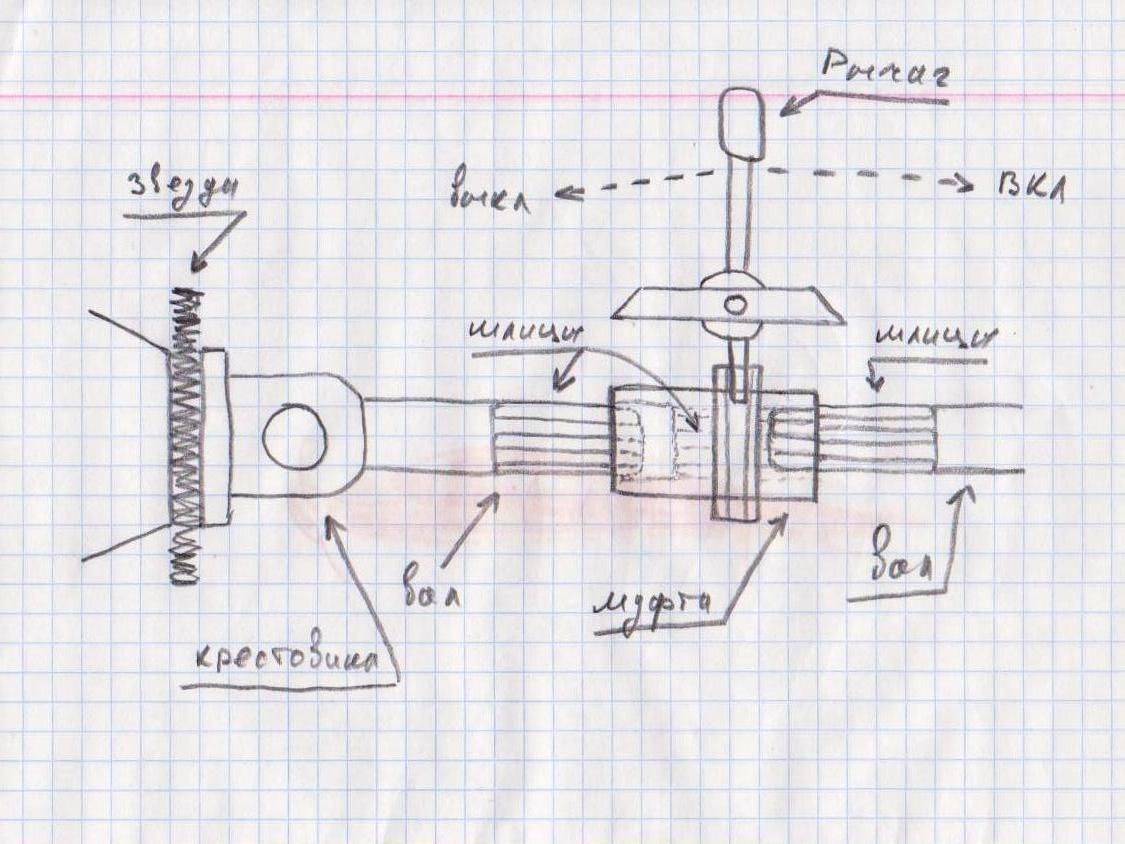

Изучив чертежи внедорожников на шинах низкого давления, мастер может внести свои изменения в конструкцию будущего изделия, что позволит адаптировать его для решения конкретных задач или улучшения технических характеристик. Примером может служить коробка передач, которая улучшит характеристики крутящего момента.

Порядок изготовления

Планируя собрать самодельный болотоход, рекомендуется убедиться, что у вас есть все необходимое, а затем следовать этим инструкциям:

1. Сварите каркас с квадратным/прямоугольным металлическим профилем.
2. При желании можно сделать борцовскую раму, которая будет оптимальным вариантом для передвижения по местности со сложным рельефом. Для этого нужно использовать шкворень, а также независимую подвеску передней и задней оси.
3. Соберите задний мост, для чего можно использовать аналогичную деталь от старого автомобиля, например, Москвича.
4. Реализуйте подвеску с помощью амортизаторов, мост соедините с рамой болтами.
5. Установите задний трактор на раму.
6. Расположите сиденье.
7. Прикрепите защиту каркаса из металла или пластика.
8. Установить колеса, светильники.

Также конструкция модели может предполагать наличие тормозной системы, что немаловажно для транспортных средств, движущихся с высокой скоростью. В этом случае удобнее всего будет использовать старый мотоцикл и установить тормоза при монтаже колес

Особенности создания самодельного снегохода из мотоблока своими руками
Многие умельцы знают, что такая агропромышленная машина, как мотоблок, легко трансформируется в снегоход, благодаря чему можно успешно передвигаться по бездорожью даже в самые снежные дни. Тем более, что процесс смены довольно прост и незамысловат.

Самое главное – выбрать правильный двигатель. Опытные владельцы таких «помощников» советуют отдавать предпочтение устройству, имеющему ручное управление и буксировочное устройство. В большинстве случаев используется класс мотоблоков, конструкция которых предусматривает использование 4-тактного 1-цилиндрового бензинового двигателя с воздушным охлаждением.

Прежде чем приступать к процессу работы над будущим снегоходом, необходимо приготовить:

• мощные колеса (или гусеницы со снегозацепами);
• рамка;
• блок питания;
• привод;
• занос;
• амортизаторы;
• рулевая колонка.

Какие-то детали можно сделать самому, а какие-то купить. Например, подойдет рама от старого мотоцикла, а продольные трубы рам от старых велосипедов стоит использовать в качестве качающихся подставок для лыж.

Как с мотоблока сделать снегоход: пошаговая инструкция

• Первоначально на гусеничный движитель устанавливается двигатель от заднего трактора;
• Затем к ней крепятся два стержня, соединяющие поперечину (там, где уже крепится руль и лыжи);
• Передняя стойка и сиденье монтируются в пространстве между двумя перекладинами;
• Теперь гусеничный трактор необходимо присоединить к указанной поперечной балке;
• Все остальные детали должны быть закреплены шпильками и болтами.

В результате должен получиться отличный мототранспорт, способный перевозить человека (и небольшой груз) в сложных погодных условиях.

Как сделать самодельный колесный вездеход

Рисунок 1. Схема вездехода.

Рекомендуется оснастить агрегат устройством — редуктором, который занижает обороты двигателя. Оптимальные показатели по крутящему моменту два типа агрегатов имеют тогда, когда частота вращения коленчатого вала достигает 85% от максимальной.

У двигателя должна быть встроена система принудительного охлаждения. Во время движения на небольшой скорости, набегающего потока не будет достаточно для поддержки оптимального теплового режима.

Рама вездехода

Рисунок 2. Чертёж рамы-переломки.

Между двумя мостами, передним и задним, нужна рама. Для ее создания лучше использовать профильные трубы разного типа сечения, обеспечивающие большую жесткость по сравнению с катаными углами этой же массы.

Стыковка частей рамы колесного типа вездехода может быть жесткой, тогда он будет сформирован в одном формате. Применяя тяжелые мотоблоки «Нева», нужно отметить, что этот вариант конструкции будет лучшим.

Создают переломную раму для мест со сложным профилем. В этом случае, соединение осуществляется через шкворень. Мосты спереди и сзади оснащены подвеской независимого типа. Эти вездеходы специалисты производят на основе мотоблоков компаний «Нева» и «Угра».

Для того, чтобы охотиться и рыбачить, можно сделать колесный вездеход с ломающейся рамой, его проходимость будет лучше по сравнению с жесткой конструкцией.

Задний мост с подвеской

Энтузиасты-самодельщики, чтобы упростить конструкцию, применяют готовый задний мост от машины, например, от автомобиля «Москвич-412». Небольшая масса дает возможность выполнять монтаж на вездеходе, имеющим небольшой вес. Подвеску создают на амортизаторах для обеспечения плавного хода и пониженной вибрации. Другие специалисты создают подвеску независимую на колеса, находящиеся сзади. Этот подход выполнен на ТС «Муравей». При движении ощущается небольшое раскачивание, при этом сами колеса ощущают небольшое сопротивление на неровных дорогах, сильно снижается расход топлива.

В процессе производства вездехода, задний мост нужно соединить с рамой при помощи длинных закаленных болтов. Для пластичного сочленения используются прорезиненые вставки, к примеру, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода, созданного на базе мотоблока.

Задний мост на лыжах используется зимой. Сопротивление движению небольшое, при этом конструкция сильно упрощается.

Колеса (камеры низкого давления)

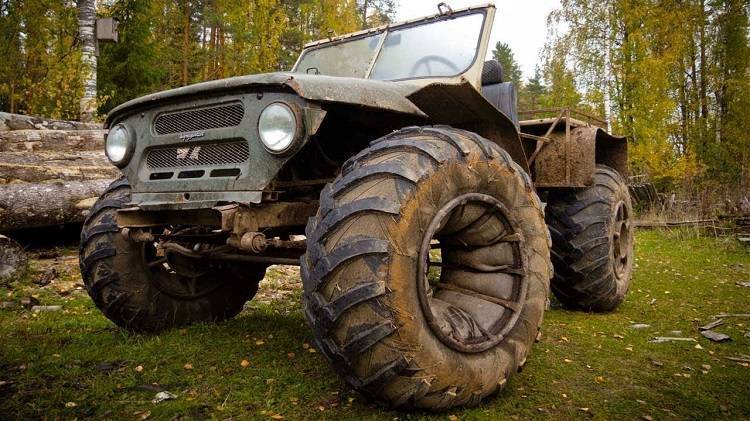

Для движения по влажному и грязному грунту нужно использовать грунтозацепы, которые обеспечат хорошее сцепление. Лучше показатели проходимости у самоделки снегоболотохода на колесах сверхнизкого давления, оказывающих небольшое давление на землю, а воздух, содержащийся в камерах, обеспечивает плавучесть.

На заднем мосту транспортного средства используют самодельные или специальные колеса для болотоходов. Покупают их в комплекте или отдельными компонентами: покрышка, камера, диски.

Самодельные диски под пневматики создают посредством сваривания обычных дисков и пластин с помощью металлических труб. Это увеличение нужно для подгонки маленького диаметра диска автомобиля под камеры и их дополнительного закрепления.

Пошаговая инструкция

Для сборки машины потребуется подготовить набор инструмента (рекомендации приведены в заводской инструкции) и расчистить площадку, на которой будет осуществляться монтаж. Поскольку кузов сваривается из стального листа толщиной 2 мм, нужно подвести электрическое питание к месту работ. Следует предусмотреть оборудование для нанесения слоя грунта и краски: в помещении не должны находиться автомобили и прочие изделия, поскольку брызги краски нанесут ущерб внешним элементам отделки.

Чертежи для сборки своими руками

Производитель комплектует каждый набор документацией с описанием последовательности действий при сборке. При этом в инструкциях отсутствуют линейные размеры деталей, мастерская только дает советы по расчету габаритов узлов. Следует учитывать, что каждый вездеход Охотец имеет собственные очертания и габариты. Пользователь может самостоятельно изготовить эскизы или чертежи, основываясь на рассчитанных габаритах элементов конструкции.

Необходимые материалы и инструменты

Минимальный набор инструментов и приспособлений для сборки:

• сварочный полуавтомат;
• рулетка и угольник;
• отрезная машинка для получения заготовок и зачистки кромок;
• сверлильный станок;
• дрель и набор сверл по металлу;
• гаечные ключи.

Процесс сборки вездехода

Приблизительный алгоритм сборки:

1. Распаковать набор и проверить комплектность, приобрести дополнительные узлы и крепления.
2. Приварить к основанию ребра усиления и направляющие для установки агрегатов, а затем собрать нижнюю ванну.
3. Проварить стыки металлических панелей, что обеспечит герметичность корпуса и позволит преодолевать водные преграды.
4. Обезжирить поверхности и покрыть металл слоем грунта, устойчивого к механическим воздействиям и влиянию нефтепродуктов.
5. Собрать стальное основание для монтажа двигателя, предусмотреть резиновые демпферы опор, снижающие уровень вибраций, передаваемых на корпус вездехода.
6. Установить двигатель и коробку, подгоняя точки крепления агрегатов. Не допускаются смещения шкивов относительно друг друга — при ошибочном позиционировании возрастают нагрузки на ременную и цепную передачи.
7. Закрепить тормозные суппорты и диски на полуосях заднего моста (с помощью самодельных или заводских переходных планок).
8. Установить мост на основание и подключить карданный вал. В приводе предусмотрена подвижная муфта, компенсирующая ошибки при расчете положения узлов.
9. Смонтировать электрическую проводку с блоком предохранителей и установить аккумулятор (в случае использования электрического стартера). Схема разводки кабелей зависит от количества и мест установки дополнительного оборудования (например, фар головного света или плафонов подсветки пассажирского отсека).
10. Установить педали и рычаги управления, а также курок газа, связанный с дроссельной заслонкой карбюратора. Настройку натяжения соединительного троса произвести после первого пробного выезда.
11. Вывести дополнительный трубопровод с краном, позволяющий облегчить процедуру замены масла в картере мотора. Заявленный производителем Lifan ресурс двигателя составляет до 1000 моточасов только при условии своевременного обслуживания силовой установки.
12. Собрать гусеницу, которая состоит из параллельных резиновых лент и металлических скоб, увеличивающих коэффициент сцепления с грунтом. Для сверления отверстий рекомендуется использовать станок, позволяющий увеличить производительность и повысить качество изготовления. При сверлении дрелью возрастает риск поломки сверла.
13. Установить в салоне направляющие для крепления сиденья (например, от легкового автомобиля, производитель предлагает кресла с обшивкой, не впитывающей воду).
14. Смонтировать самодельный или готовый топливный бак, емкость резервуара зависит от плотности компоновки агрегатов в корпусе.
15. Окрасить внешние поверхности несколькими слоями эмали с промежуточной сушкой.

В конструкции вездехода могут использоваться дополнительные узлы, изготовленные по аналогии с техникой других мастерских (например, из Вологодской области). Перед местом водителя ставится рама с ветровым стеклом, встречаются конструкции с электрическим обогревом и стеклоочистителем. Над местом водителя и грузовой платформой монтируется трубчатый каркас для брезентового тента. После сборки осуществляется пробный выезд, после которого производится регулировка узлов.

Как сделать вездеход из мотоблока описание и фото

Как уже было сказано, следует четко представлять, для чего будет использоваться вездеход, и только потом приступать к его созданию. Гусеничные механизмы требуют опыта обращения с ними. Если с этим проблемы, рекомендуется начинать с обычной «пневматики».

Когда уже понятно, как будет использоваться внедорожник, остается определиться с грузоподъемностью и грузоподъемностью. Затем делаются чертежи, которые должны быть выполнены соответствующим образом. На чертежах необходимо рисовать узлы и агрегаты. Узнайте, как лучше всего их расположить.

Двигатель — тот, который имеет принудительное охлаждение. Например, можно использовать мотоблоки с водяным или воздушным охлаждением.

Другие сочлененные вездеходы

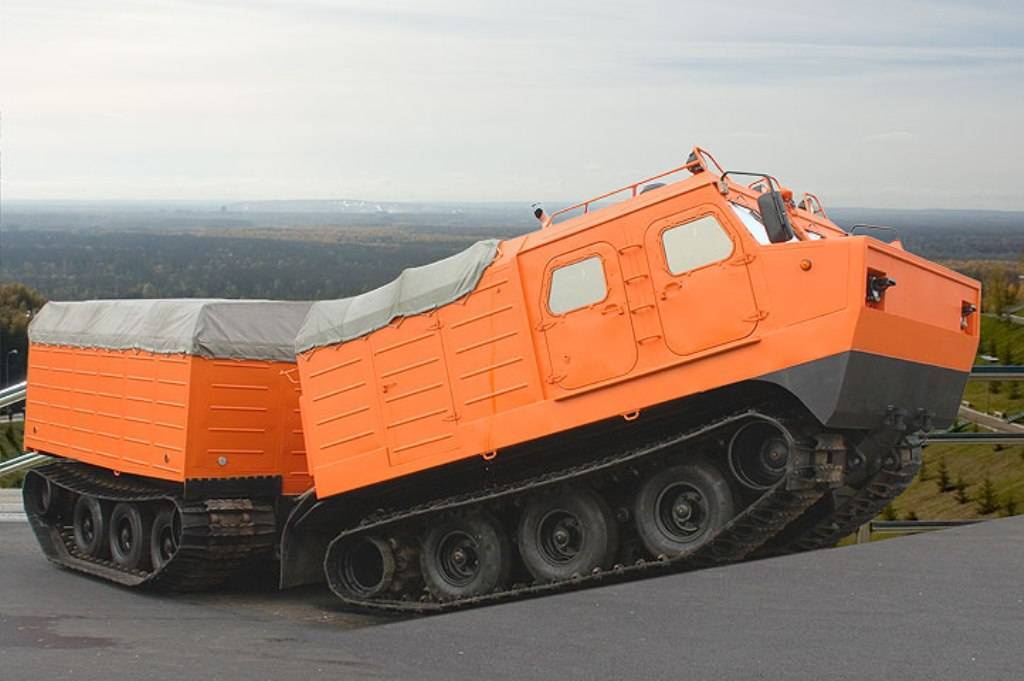

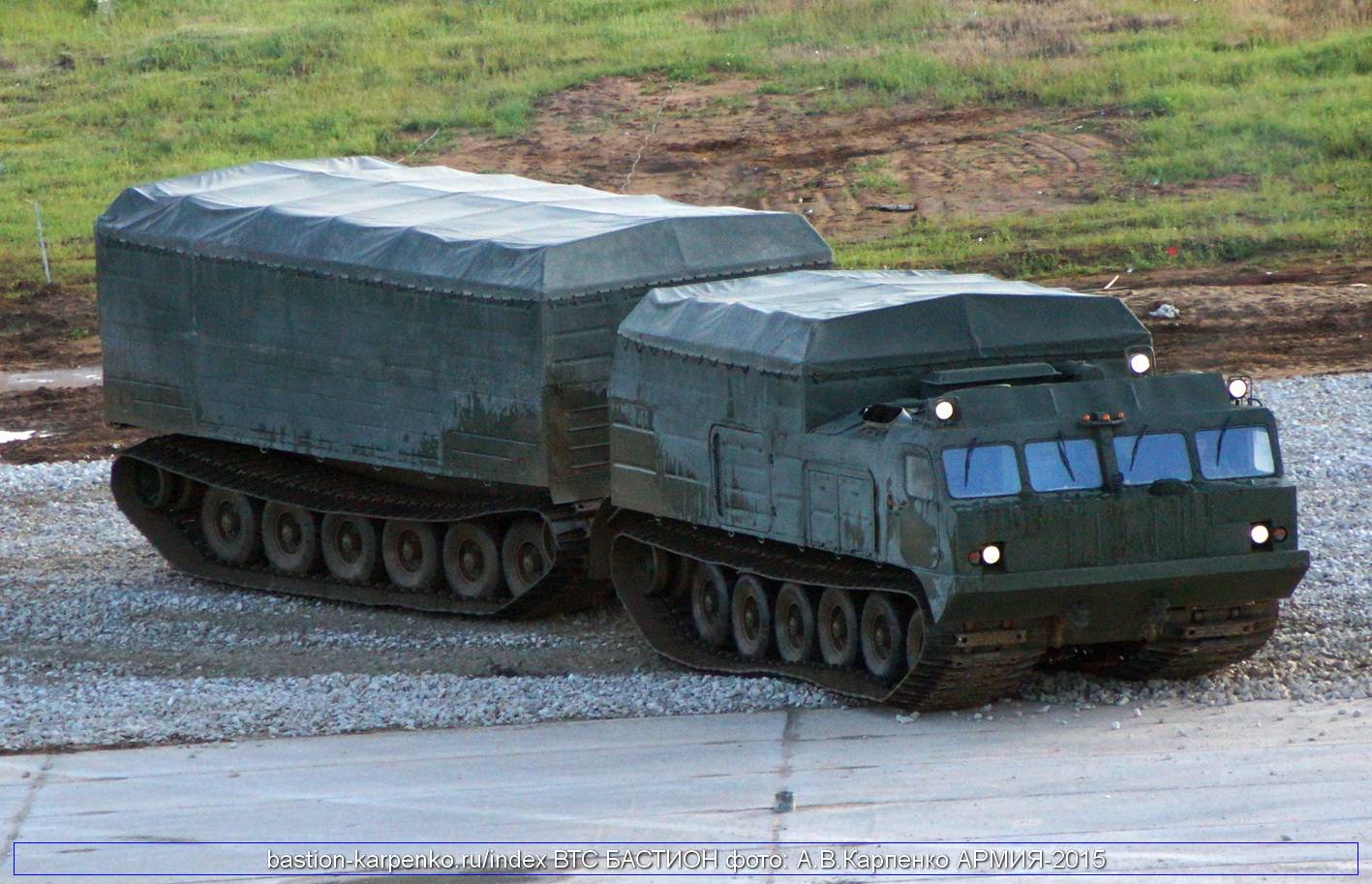

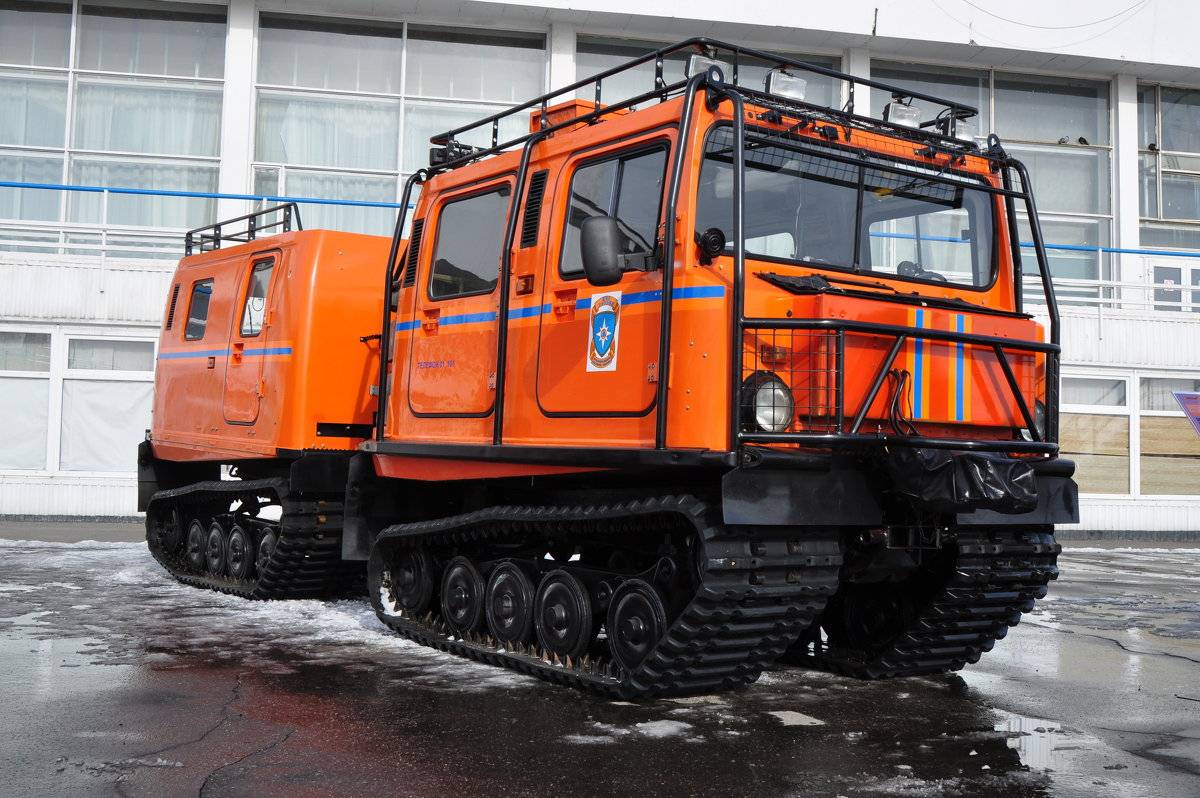

Помимо Витязя, обладающего повышенной грузоподъемностью и выпускаемого серийно, существуют другие сочлененные машины. Часть техники собирается в заводских условиях, но встречаются и самодельные конструкции.

Основные параметры секционной техники приведены в таблице.

Параметр	Rat	Мураш	Ямал	BV 206 Los
Грузоподъемность, кг	450	500	97000	2240
Мощность двигателя, л. с.	35	54	715	136
Максимальная скорость, км/ч	24	30	15	52

Вездеход Rat

Машина Rat была разработана в конце 50-х гг. прошлого столетия канадской компанией Canailair Limited, предназначалась для перевозки людей и доставки грузов в условиях Крайнего Севера. В передней части вездехода располагались кабина водителя, силовая установка от Volkswagen Beetle, агрегаты трансмиссии (механического типа) и топливные баки. Задняя секция оборудовалась грузовым отсеком с возможностью установки брезентового тента. Испытания и дальнейшие работы привели к созданию моделей CL61 и CL91, которые строились серийно.

Модель Мураш

Самодельный вездеход Мураш оборудован колесным шасси, мосты крепятся на рамах, соединенных шарниром. Внутри сцепки предусмотрено отверстие для установки карданного вала, изменение траектории движения осуществляется отклонением половин машины. Гидравлический усилитель не предусмотрен, рулевой механизм связан с шарниром тягой с шаровыми пальцами. В составе ходовой части не предусмотрена подвеска, мосты жестко прикреплены к каркасу рамы, изготовленному из стальных труб круглого сечения.

Вездеход Ямал

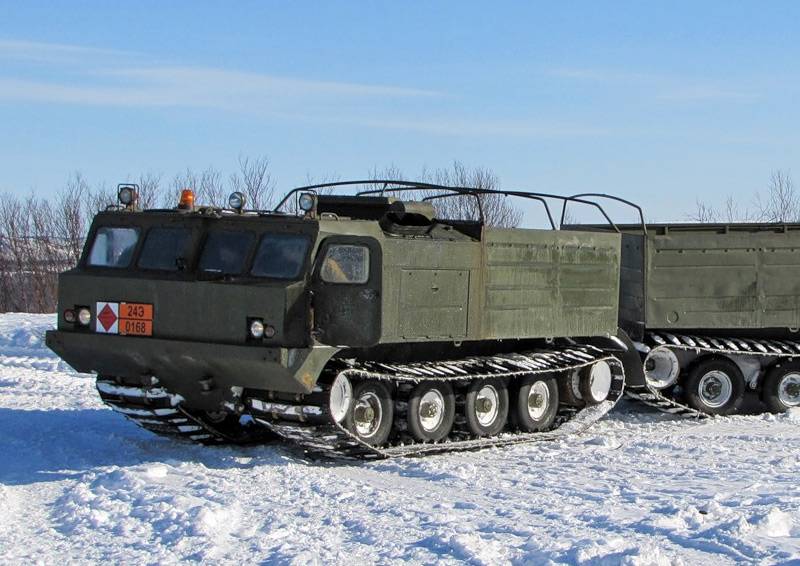

Построенный в 2 экземплярах СВГ-701 Ямал был разработан в 80-х гг. прошлого века группой советских и канадских инженеров. Машина оснащалась импортным 8-цилиндровым дизельным двигателем Детройт-Дизель и автоматической трансмиссией. Кабина водителя имела несколько систем отопления, в состав ходовой части включены катки с пневматическими шинами (подвеска не предусматривалась).

Российский BV 206

Заявляемый как российская разработка BV 206 представляет собой технику шведской компании Haegglunds, которая прошла модернизацию с заменой части устаревших узлов и агрегатов. На машинах используются бензиновые V-образные двигатели Ford, встречаются модификации с дизелем Mercedes Benz. Для преобразования и передачи крутящего момента установлена 5-ступенчатая гидромеханическая коробка. Сочлененный вездеход на гусеничном шасси способен передвигаться по суше и преодолевать водные преграды со скоростью до 4 км/ч.

Вездеход Лось

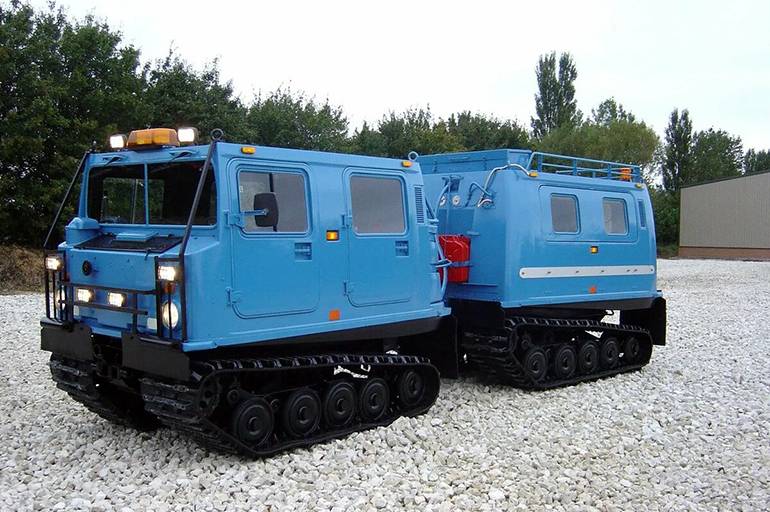

Под маркировкой Лось подразумеваются машины BV 206 шведского производства. Техника оснащается двигателями внутреннего сгорания с принудительным воспламенением смеси или с искровым зажиганием, предназначена для доставки геологоразведочных партий и используется бригадами при обслуживании магистральных газопроводов или линий электропередач. Благодаря сниженному до 0,12 кг/см² удельному давлению на грунт машина не наносит вреда верхнему слою почвы.

Умельцы собрали гусеничный вездеход амфибию и поставили на него кузов УАЗ

На что только не способны наши умельцы, когда дело доходит до воплощения идей в реальность, тут под руку пойдет все, что угодно, даже кузов от бобика, что давно стоит во дворе. Хотя эта история имеет куда более серьезный характер, речь пойдет про “Ассоциацию вездеходной техники”, которые занимаются производством на заказ крайне интересной техники. Давайте рассмотрим ЗВМ-2410 Ухтыш. Так и хочется сказать: “Ух тыш! Какой УАЗ прикольный!”, первый раз, когда увидел фото подумал, что это просто мастера обработки фото постарались, а нет, потом видео нашел и даже не одно.

Техника производится умельцами самостоятельно, но на базе общедоступной и распространенной техники, что очень хорошо с точки зрения ремонтопригодности и дальнейшего обслуживания.

Ну что же давайте подробнее разберемся, что перед нами. Вездеход имеет два объема, первый герметичный и служит для плавучести на воде, второй собственно УАЗ 31512/14, вверху все понятно (почти) 5 мест, багажник, подкапотное пространство, внизу же имеется самодельная гусеничная платформа.

Гусеницы обеспечивают минимальное давление на грунт и максимальный зацеп, в купе с хорошим дорожным просветом и возможностью плыть получаем отличную технику для самых-самых “глубоких” мест.

На выбор покупателю предлагают три мотора: ЗМЗ-409 (143 силы, бензин), ЗМЗ-51432 (113 сил, дизель) и на мой взгляд лучший вариант Cummins (2.8, дизель, 120 сил). Трансмиссия разработана компанией самостоятельно, на выбор предлагается механика с 4-мя или 5-ю ступенями. Рулевое управление осуществляется фрикционами с сервоусилителем, рычаги очень легко ходят, как в компьютерной игре, или за доп. плату можно поставить обычный руль.

Как видно автомобиль имеет крайне интересные двери, фраза “выйди в окно” хорошо применима в данном случае, это необходимо для возможности плыть, также в базовое оснащение входит водооткачивающий насос. Также есть кронштейн под лебедку, жаль сразу не предусмотрена механическая, чтоб точно вылезти из любой грязи.

Что меня радует в этом проекте, так это возможность изготовления под заказ, а не очередное гаражное творение, цена кстати 2 лимона 350 кусков, много или мало решать вам, но за готовый вездеход амфибию, думаю очень даже не плохо, так как аналогов мало.

Ходовая часть

В конструкции ходовой части лучше всего применять независимые подвески колес, хотя технологически они более сложные, но зато обеспечивают комфортные условия водителю и пассажирам. Вкупе с колесами на основе пневматиков низкого давления это дает хороший эффект.

Рама может быть как пространственной конструкции, так и плоской, кроме того, цельной или сочлененной (для гусеничных и колесных машин). Кстати сочлененная конструкция гусеничного вездехода имеет большой потенциал для работы конструкторской мысли, но из-за своей сложности находит мало применения в такой области, как вездеходы самоделки своими руками.

Для изготовления рам используют швеллеры, уголки и трубы разных сечений и размеров.

По словам одного народного умельца, он уже давно хотел попробовать сделать своими руками настоящий вездеход, для которого не будет преград и непроходимых дорог. Немного поразмыслив на своим проектом, он приступил к работе. Смотрим далее, что у него получилось в конечном итоге. Как вам?

Не каждый мотоблок переделывается в снегоход, поэтому перед тем, как совершить покупку силового агрегата, обратите внимание на следующие технические особенности:

• Наличие заднего тягово-сцепного устройства.
• Двигатель – не ниже среднего класса.
• Обязательно ручное управление.
• Обустройство мотора воздушным охлаждением.

Когда силовой агрегат приобретен, переходите к его переоборудованию. Главные инструменты и детали, которые понадобятся для этого, составляют небольшой список:

1. сварочный аппарат;
2. трубогиб;
3. гусеницы, две широкие лыжи или колеса;
4. вспомогательные детали.

Главное, подобрать все детали, необходимые для преобразования. Некоторые из них изготавливаются самостоятельно. Конструирование начинается с выбора модели снегохода. Снегоходы делятся на два основных класса: колесный снегоход и снегоход на гусеницах. Предварительно желательно изготовить макет.

Переделка” мотоблока в снегоход

Первый и второй этапы заключаются в изготовлении рамы и креплении силового агрегата:

1. Рама изготавливается из старых труб мотоцикла или машины. Для придания формы поможет трубогиб.
2. Стыки обрабатываются точечной сваркой.
3. Двигатель перемещаем в центр конструкции корпуса.
4. Размещаем двигатель на специально изготовленной площадке с крепежами для фиксации самого мотора.

Установка руля и посадочного места выбирается мастером самостоятельно – главное, чтобы было комфортно управлять аппаратом. В зависимости от мощности мотора снегоход может вмещать несколько пассажиров.

Третий этап заключается в установке полозьев. Чаще всего это две широкие лыжи, которые крепятся к рулевой колонке с помощью шарниров. Передняя часть, которая крепит полозья, обязательно должна быть оснащена амортизаторами.

Вместо лыж можно использовать гусеницы или колеса (пневматики). У каждого варианта свои плюсы и минусы.

Чертеж простого снегохода

Мини-снегоход своими руками

Мини-снегоход – очень популярные средства передвижения в зимнее время года. Такой агрегат встречается в пригороде, а в селе он просто незаменим. При этом у мини-снегоходов масса преимуществ перед стандартными снегоходами:

1. Высокая проходимость и маневренность.
2. Экономичное потребление топлива.
3. Способ изготовления мини-снегохода не вызывает трудностей.
4. Доступные материалы для изготовления.
5. Занимает мало места в гараже.

Благодаря компактным габаритам и минимальной массе агрегат проходит по самым труднодоступным местам и практически не проваливается в рыхлый снег. Если грамотно продумать все нюансы изготовления, можно обойтись минимальными финансовыми затратами на переоборудование агрегата.

Новости

Минобороны закупило вездеходы Руслан для Арктики

12.03.15

На вооружение отдельной мотострелковой арктической бригады Северного флота поступят двухзвенные гусеничные плавающие снегоболотоходы высокой проходимости ТТМ-4902ПС-10.

Подробнее..

ТПЦ “СибВПКнефтегаз” поставил два вездехода “Арктика-3Д” якутским золотодобытчикам

06.08.14

Омская компания ОАО “ТПЦ “СибВПКнефтегаз” отгрузила два грузопассажирских вездехода на воздушной подушке “Арктика-3Д” компании “Артель старателей “Тал”, работающей в северо-восточной части республики…

Подробнее..

Владимир Якушев осмотрел предприятие по выпуску вездеходов в Тобольском районе

02.07.14

Предприятие, выпускающее вездеходную автотехнику, осмотрел временно исполняющий обязанности губернатора Тюменской области Владимир Якушев во время рабочей поездки по Тобольскому району. “Мы…

Подробнее..

Какими бывают самоделки

На этапе подготовки следует решить, будет ли техника ездить по дорогам общего пользования.

Транспортное средство должно соответствовать действующим нормам безопасности, что подтверждено результатами сертификационных испытаний.

Самосборные вездеходы для поездок по бездорожью могут быть поставлены на учет в Гостехнадзоре по следующей форме:

• разработать техническое задание;
• собрать документы, подтверждающие права силового агрегата и других функциональных узлов;
• пройти процедуру сертификации в специализированной компании.

Собранные документы передаются для оформления паспорта на самоходную технику. Отсутствие регистрации карается штрафом — от 1500 до 2000 рублей для физических лиц.

Если не учитывать официальные требования норм безопасности, самоделка вправе использовать все конструктивные решения:

• установить 10 колес или выбрать классическую формулу 4х4;
• вместо механической коробки передач — поставить комфортный автомат.

Вездеходы, оснащенные поворотными винтами, отличаются высокими внедорожными способностями.

Но на практике чаще всего используются 2 компоновки внедорожника:

• на ходу;
• на пневматике — шины с пониженным давлением.

Для удешевления проекта и удобства обслуживания самоделка комплектуется механической коробкой передач, простыми блоками управления. При создании чертежей рекомендуется объективно оценивать собственные знания и умения, чтобы исключить ошибки наряду с излишними трудностями в процессе сборки.

На гусеничном ходу

Транспортные средства этой категории характеризуются:

• хорошая проходимость;
• ограниченные скоростные характеристики;
• повышенный расход топлива;
• сложность в производстве.

Гусеницы подходят для оснащения тяжелого внедорожника с большой грузоподъемностью.

На шинах низкого давления

Типовой снегоболотоход на колесах представляет собой облегченную конструкцию, которую несложно собрать даже при наличии слесарных навыков. За основу конструкции можно взять раму и двигатель дорожного мотоцикла. Удлинить штатную вилку. При отсутствии кабины и других сложных дополнений постройка такого автомобиля будет завершена за несколько месяцев с минимальными затратами.

С чего начать?

Для начала следует решить, в соответствии со своими потребностями, какого типа вездеход вы собираетесь построить. Тут все зависит от конкретных условий и личного желания, поэтому что-то посоветовать трудно. Единственно, если у вас нет никакого опыта работы с гусеничными механизмами, пожалуй, стоит начать с простого пневматика.

Далее определяемся с условиями эксплуатации, вместимостью и грузоподъемностью и, исходя из этих данных, намечаем общую концепцию будущей машины. После можно переходить к эскизному проекту вездехода, на котором в общих чертах намечается компоновка и расположение всех узлов и агрегатов транспортного средства, не забываем и о водителе с пассажирами, если аппарат многоместный.

На заметку: чтобы было удобнее делать компоновочные эскизы, сделайте из плотной бумаги масштабные модели основных узлов машины и запаситесь бумажными же фигурками человечков в таком же масштабе – так будет гораздо удобнее на начальном этапе, чем раз за разом отрисовывать одинаковые контуры в поисках оптимального расположения.
