Принципы работы снегоуборочного оборудования
Рассмотрим принцип работы снегоотвала:
- Нож для чистки снега опускается в нижнее положение и выставляется под определенным углом.
- Ковш для уборки снега захватывает снежные массы и срезая, транспортирует к месту отгрузки, при этом часть снежных масс сдвигается к обочине, не мешая движению.
Давайте посмотрим видео о том, как работает снегоотвал:
https://youtube.com/watch?v=8TyNCo7kiuo
Коммунальная щетка называется еще снегоуборочным ротором и имеет следующий принцип работы:
- Перед работой с приставкой выполняется регулировка угла атаки щетки и давления на рабочую поверхность.
- Вал с надетыми щеточными кольцами вращается, касаясь поверхности торцевой частью щетины, происходит смахивание снежных масс.
Щетка обеспечивает мягкую, щадящую очистку рабочей поверхности, актуальна на мозаичных покрытиях, плитке и т. д. Тупса (ворс) может быть выполнен, как из полипропилена, так и из стальной проволоки. Давайте посмотрим на видео, как происходит чистка снега мотоблоком:

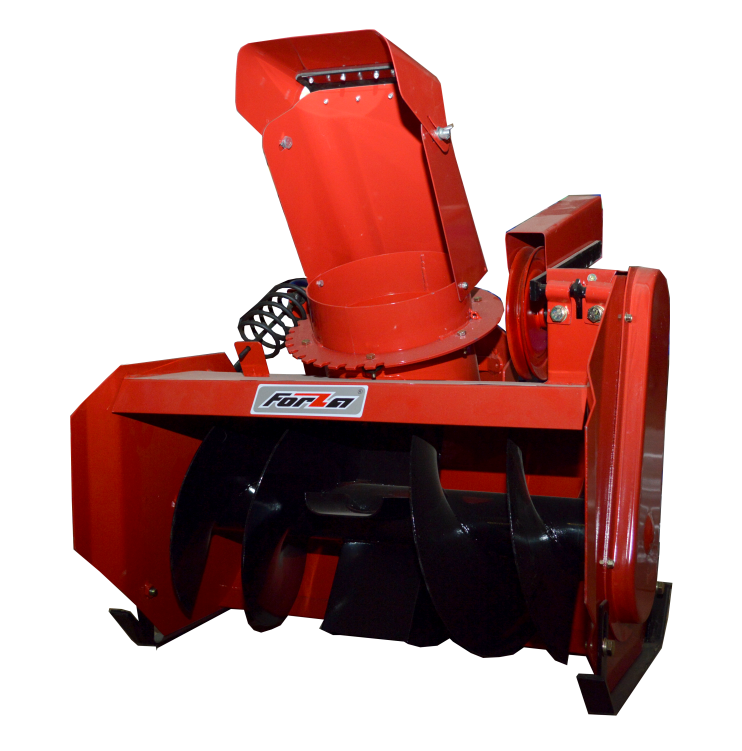

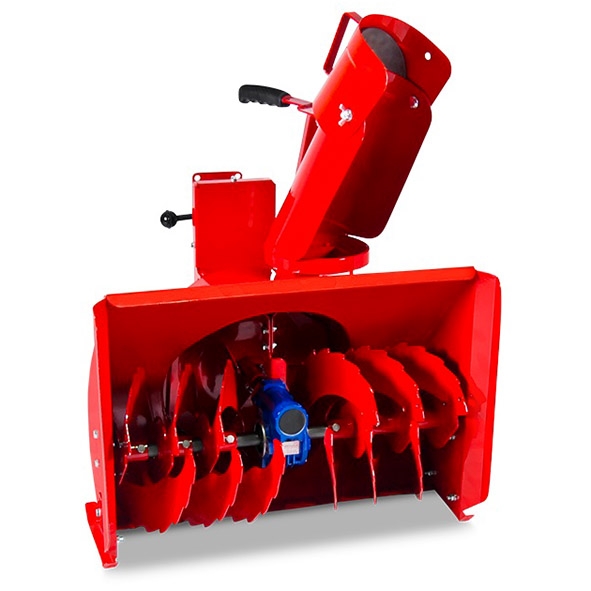

Шнекороторный навесной снегоуборщик (снегоротор), имеет следующий принцип работы:
- Ротор начинает вращаться.
- Закрепленные на валу зубчатые лопасти подрезают обледенелый наст на снегу.
- Лопасти захватывают комья снега и подают его на крыльчатку.
- Крыльчатка, вращаясь на высоких оборотах, измельчает и отбрасывает снег на расстояние от 3-х до 15 м (в зависимости от типа и производительности двигателя мотоблока) через специальную регулируемую трубу в нужном направлении.

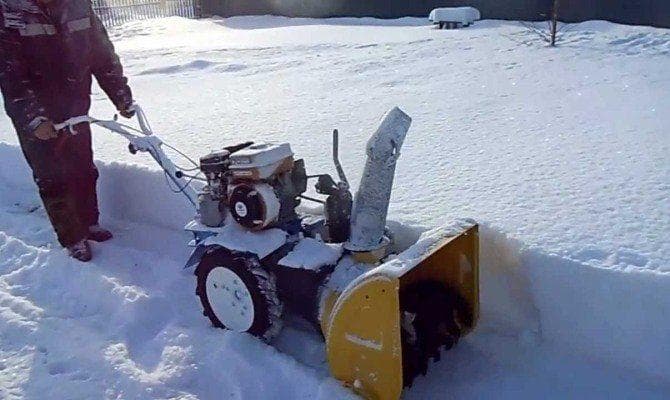

О том, как мы чистим снег мотоблоком с роторным приспособлением, расскажет видео:
Достоинства и недостатки
Это приспособление превращает мотоблок в снегоуборщик, значительно расширяя его возможности.
Навесной снегоуборщик для мотоблока – от 13 тыс. руб. до 30 тыс. руб. При его применении отпадает необходимость покупать ещё один полнокомплектный дорогой агрегат с собственным двигателем. Обычный мотоблок не стоит весь холодный сезон в гараже, а работает и зимой.
Загородного жилья становится все больше. Такой агрегат может быть полезен на участках, расположенных, например, в 500 м от основных дорог, которые регулярно чистят дорожными службами. При сильных снегопадах снегоочиститель для мотоблока может быть единственным вариантом быстро расчистить проезд до основных дорог.
Основных недостатков два:
- Низкое качество, конструктивные недоработки самих снегоуборщиков, которые могут быть у отдельных производителей.
- Износ узлов самого мотоблока. Эксплуатация в холодное время требует использования зимних масел. При работе снегоуборщика, бензиновый двигатель работает на достаточно высоких оборотах. По общему моторесурсу, мотоблок, который используется ещё и в режиме снегоуборщика, износится значительно быстрее, чем тот, который зиму не работает.
Как пример следующее видео. Навесной уборщик после 2 лет эксплуатации, ремонты и доработки конструкции:
К общим недостаткам относятся значительные ограничения – используется для удаления снега только на ровных поверхностях. При попадании в снегу твердых посторонних предметов (камней, кочек замерзшей земли, металла и т.д.) высока вероятность поломки. В первую очередь гнутся или отламываются плоскости спирали шнека и крыльчатки, выбрасывающей снег. Может вырвать крепления подшипников вала или согнуть сам вал.
Также рекомендуем почитать полезную статью про причины поломки мотоблока, они могут быть вызываны неправильной эксплуатацией мотокультиватора в качестве снегоуборщика.
Инструкция по эксплуатации снегоуборщика Нева
Чтобы не допустить неправильную работу оборудования и нанесение возможного вреда здоровью себе или окружающим? Необходимо изучить инструкцию и точно понимать, что:
- Перед началом уборки снега необходимо тщательно изучить обрабатываемую поверхность на наличие твёрдых предметов, поскольку при вылете из желоба они могут нанести значительные повреждения;
- Необходимо следить за тем, чтобы в зоне отбрасывания снега не находились люди или стеклянные предметы;
- Нельзя находиться впереди снегоуборочного оборудования Нева во время его работы;
- В случае попадания крупных предметов в шнек необходимо сразу же выключить мотоблок, и вытащить посторонний предмет;
- Не допускается производить уборку снега после употребления алкоголя или в ночное время суток, поскольку снегоуборочное оборудование Нева не оснащена фарами;
- Следует работать на примерно ровных участках земли, поскольку при работе на наклонных почвах возможно переворачивание снегоуборочного оборудования.
- Не допускается длительная эксплуатация без остановки, необходимо периодически давать время остыть оборудованию.
Модель снегоуборщика Нева-6К: возможности и преимущества
Снегоуборщик Нева-6К — это продукт, разработанный специально для мотоблоков Нева. Он обладает рядом возможностей и преимуществ, которые делают его отличным выбором для уборки снега.
Основные характеристики снегоуборщика Нева-6К:
- Мощность двигателя: 6 л.с.
- Ширина очистки: 80 см.
- Высота выброса снега: 45 см.
- Регулировка угла выброса: есть
- Ручной стартер для удобного запуска
Одним из главных преимуществ снегоуборщика Нева-6К является его мощность двигателя. Благодаря 6 л.с. мотору, этот снегоуборщик может легко справиться с удалением толстого и тяжелого снега. Ширина очистки в 80 см позволяет быстро убирать большие площади снега, сокращая время и усилия.
Высота выброса снега составляет 45 см, что делает Нева-6К идеальным выбором для уборки снега с тротуаров, дорожек и других мест, где требуется создание большой высоты снежного барьера. Регулировка угла выброса позволяет точно направить снег туда, где он нужен.
Снегоуборщик Нева-6К также оснащен ручным стартером, что облегчает его запуск и использование.
В целом, снегоуборщик Нева-6К — это надежное и функциональное устройство, которое сделает уборку снега быстрой и эффективной. Он идеально подходит для использования с мотоблоками Нева и станет вашим незаменимым помощником в зимних работах.
Модель снегоуборщика Нева-4СМ: отличия и особенности
Снегоуборщик Нева-4СМ является одной из самых популярных моделей для мотоблока Нева. Он отличается от других моделей своими особенностями и преимуществами.
Отвал
Снегоуборщик Нева-4СМ оснащен прочным металлическим отвалом, который обладает большой шириной, что позволяет эффективно очищать большие площади от снега. Благодаря своей конструкции, отвал может легко регулироваться по высоте, а также поворачиваться вправо и влево для удобства работы.
Привод
Снегоуборщик Нева-4СМ оснащен двигателем мощностью 7 л.с., который позволяет эффективно приводить в движение отвал и все механизмы снегоуборочной машины. Этот двигатель надежен и легко запускается в холодную погоду.
Регулировка скорости
На снегоуборщике Нева-4СМ предусмотрена регулировка скорости движения, что позволяет удобно настроить работу снегоуборочной машины под свои нужды и условия обработки площади. Это особенно полезно при работе на неровных и скользких поверхностях.
Удобство использования
Снегоуборщик Нева-4СМ оснащен удобным рулем, который обеспечивает комфортную работу оператора. Кроме того, машина имеет регулируемую рукоятку, что позволяет адаптировать ее под рост оператора и предотвращает перегрузку рук во время работы.
Возможности машины
Снегоуборщик Нева-4СМ позволяет не только убирать снег, но и убирать мелкую грязь и мусор с дорожного покрытия. Благодаря своей универсальности, эту модель можно использовать не только зимой, но и в другое время года для очистки территории от мусора и листвы.
Защита от повреждений
Снегоуборщик Нева-4СМ имеет надежный корпус, который защищает механизм от повреждений при работе на неровной и каменистой поверхности. Кроме того, на машине присутствуют защитные кожухи, которые предотвращают попадание снега и грязи в двигатель и другие узлы.
В итоге, снегоуборщик Нева-4СМ является надежным, прочным и многофункциональным устройством, которое позволяет эффективно и быстро очищать снег и другие загрязнения с дорожного покрытия.
Полезная информация про снегоочиститель
Управлять мотоблоком с насадкой –снегоуборщиком не составит особого труда, но не стоит забывать о соблюдении всех мер предосторожности. Лопата-ковш
Лопата-ковш
Новейшее модифицированное навесное оборудование имеет сравнительно небольшой вес, и легко управляемые в работе, учитывайте это и старайтесь выполнять расчистку от снега на пониженной передаче передвижения.
Таким образом вы обеспечите контроль за работой машины и сможете с легкостью направлять машину в нужную сторону. При работе следите за направлением выброса снега, убедитесь в отсутствии поблизости хрупких предметов, а также стеклянных окон.
Выбирая устройство с мощным ковшом, вы сможете с легкостью справиться даже с залежавшимся плотным снегом, а надежный и прочный вал останется невредим даже при случайном попадании камней.
Наиболее популярной модификацией является снегоуборщик самоходный бензиновый, который привлек покупателя доступной ценой.
Советы:
- Перед началом работы убедитесь в надежном креплении всех резьбовых соединений.
- Проверяйте натяжение цепи каждые 6 часов работы. Допустимое отклонение от нормы – от 10 до 15 мм.
- При первом использовании снегоуборщика продолжительность работы должна составлять 30 минут. После заглушки двигателя проверяется затяжка крепления.
Приобретая современное навесное снегоуборочное оборудование, вы делаете свой садовый мотоблок многофункциональным устройством, предназначенным для работы в разные сезоны. Выбирайте снегоуборщик только в специализированных магазинах, отвечающих за качество своей продукции.
Возможно, вас также заинтересует статья про навесное оборудование для мотоблока крот.
Устройство и конструкция
Все снегоуборщики для мотоблоков условно подразделяются на виды:
Шнековые. Такой тип снегоуборщика считается одноступенчатым, что означает перемещение снежной массы с транспортера напрямую в выдувной раструб, откуда снег под действием сильнейшей воздушной струи выбрасывается наружу.
- Роторные. Данные модели совмещают в себе функции как ротора, так и шнека: с помощью специального крутящегося винта снег подается в широкое жерло с большим ротором. Вращающийся ротор за счет крутящего момента передает часть своей энергии в виде дополнительной скорости движению снежной массы.
- Роторные снегоочистители способны образовывать мощную струю снега и отбрасывать его более чем на 20 м.
Самодельный электрический снегоуборщик – особенности конструирования
Если вы решили сделать электрический снегоуборщик своими руками, то следует учесть ряд важных деталей, чтобы все получилось.
За основу можно взять не только отдельные электродвигатели, но и болгарки, перфораторы и дрели. Мощность – от 1,6 кВт. Если вы не планируете разгребать квадратные километры наледи, будет достаточно электродвигателя до 2 кВт. Он справится с легким, недавно выпавшим снегом и позволит откинуть его на 3-4 м. Продумайте способ понижения оборотов двигателя, передающихся на шнек, используйте шкивы и ремень. У электродвигателя болгарки на 1,6 кВт, к примеру, 6000 об/мин – для работы снегоуборщика нужно как минимум в 3 раза меньше. Оптимальная мощность – 2,2 кВт, которые раскрутят вал-отбрасыватель до 2-2,5 тысяч оборотов. Некоторые мастера советуют рассчитывать мощность двигателя из расчёта 1кВт на 15 см рабочей поверхности. Создавая снегоуборщик с электродвигателем своими руками, обязательно защитите силовой агрегат от воды и снега
Электродвигатель должен располагаться выше зоны уборки и быть укрыт от вылетающих из-под шнека снежных комьев
Обратите особое внимание на провода – для мощного двигателя подбирайте толстые провода с морозостойкой изоляцией. Специальные модели выдержат холода до -60°C
| Фото 4 – самодельный электрический снегоуборщик | Фото 5 – снегоуборщик с электродвигателем, сделанный своими руками |
Таким образом, при наличии времени, необходимых навыков и инструмента, вы можете сделать снегоуборочную машину того или иного типа своими руками. Тем более, что в сети полно примеров конструкций и схем.
Особенности конструкции
Для начала определимся с самой конструкцией. Мотоблочная отвал лопата являет собой изогнутую рабочую поверхность, которая состоит из следующих элементов:
- жесткой рамы;
- ребер жесткости;
- изогнутого стального листа толщиной 2 мм.;
- пяток (2 шт.);
- ножей (металлического и резинового).
Металлический нож используется при земляных работах, когда нужно разровнять грунт и т. д. В случаях, когда проводится уборка территорий от снега, мусора и т. д. используется резиновый нож (щадящий), который защитит и саму насадку от повреждения при контакте с твердым покрытием, и тротуар (плитка, асфальт, бетон).
Лопата-отвал
Стандартная лопата имеет ширину 100 см. и высоту 40 см.
Существует два типа мотоблочных отвалов, которые имеют некоторые визуальные отличия в своей конструкции:
- Лопата-отвал.
- Ковш.
Лопата-отвал для мотоблока предназначается только для очистки территорий от мусора, снега, используется для разравнивания щебня, грунта и песка. Ковш с обоих торцов закрыт наваренными пластинами, поэтому кроме уже описанных действий, может еще использоваться для погрузки того самого песка, земли, снега, мусора и т. д.
Предлагаем посмотреть фото, где видно, чем лопата отличается от ковша:
Лопата к мотоблоку
Ковш к мотоблоку
Тип установки относительно мотоблока
Благодаря относительной простоте конструкции, сравнительно небольшому весу (до 16 кг.) и большому функционалу выполняемых работ, отвалы могут крепиться как к средним, так и к тяжелым мотоблокам.
В зависимости от конструкции самого мотоблока, навес может присоединяться:
- к передней части;
- сзади моторизированного устройства, при учете того, что рулевая колонка последнего разворачивается на 180 градусов вокруг своей оси.
Расположение рабочего органа
Существует два типа отвалов:
- регулируемые (поворотные);
- нерегулируемые.
Поворотные отвалы — универсальные, так как позволяют выставить необходимый угол атаки:
- правый наклон;
- левый наклон;
- прямая установка.
Нерегулируемые навесы жестко закреплены в необходимом оператору положении (прямо, право, лево) и регулировке не подлежат.
Предлагаем посмотреть видео работы мотоблока с использованием прямого и поворотного отвала:
Разновидности сцепок к мотоблокам известных брендов
Сцепка — это незаменимое устройство, идущее в комплекте с мотоблоком, которое позволяет агрегатировать различное навесное оборудование. В зависимости от марки мотоблока, его конструкции, изменяется и конфигурация самой сцепки. Кроме того, сцепки также бывают регулируемыми (угол атаки, горизонталь) и нерегулируемыми.
Существует несколько типов креплений:
Типа “Зирка”-41
“Нева”
Съемное крепление Zirka-105
Типа «ЗУБР»
Типа «Форте»
Универсальное
Сцепка для КИТ-набора, оснащенная передним подъемным механизмом
Типы подъемного механизма
Подъемники позволяют поднимать и опускать рабочий орган (отвал для мотоблока), производить погрузочно-очистительные работы. Существует несколько разновидностей подъемников:
- ручные, или механические (рычаг);
- гидравлические (с использованием гидронасоса).
Начало сборки
Чтобы самостоятельно изготовить снегоуборочный аппарат, сначала нужно выбрать тип устройства. Вполне можно обойтись одноступенчатой моделью, если территория небольшая. Для больших размеров лучше использовать двухступенчатую модель.
Также следует ориентироваться по погодным условиям. Если снегопады бывают сильные и обильные, тогда без шнекороторного снегоуборщика просто не обойтись. Когда снега в зиму выпадает совсем мало, можно сделать самый примитивный аппарат.
Выбор мотора
Электрические приводы обычно используются, когда аппарат будет работать вблизи от розетки. Использовать можно двигатель от бензопилы или триммера. Снегоуборщик из триммера своими руками часто делают домашние мастера.
Электроприводные снегоочистители более экономичны, а также просты в эксплуатации. Но стоит отметить, что в манёвренности они уступают бензиновому агрегату. Бензиновый двигатель считается более универсальным, но и цена за заправку и обслуживание будет гораздо больше, чем у предыдущего варианта.
Именно поэтому выбор будет зависеть от конкретных условий, а также задач, которые нужно будет выполнять при помощи аппарата. Необходимо знать при выборе электрического снегоуборщика, что провод при минусовых температурах станет очень ломким и потеряет свою эластичность, поэтому нужно подобрать ещё и хороший шнур, который будет выдерживать низкие температуры.
Двигатель или мотоблок
Когда в качестве основы для электроснегоуборщика используется мотоблок, можно не заморачиваться с выбором двигателя. С этой ролью справится сам агрегат. Если же в машину устанавливается бензиновый двигатель, тогда нужно использовать модели со внутренним сгоранием. Их можно вытащить из газонокосилки.
Всю конструкцию необходимо будет закрепить на быстросборной платформе, чтобы облегчить обслуживание и ремонт, если возникнет такая необходимость. Желательно ещё изготовить ручной запуск мотора, чтобы уменьшить вес и повысить маневренность.
Снегоуборочную машину также можно соорудить на электродвигателе. В этом случае необходимо знать, что этот вариант будет ограничивать радиус работы аппарата. Такой привод боится влаги, а потому придётся установить качественную гидроизоляцию, чтобы двигатель не повредился.

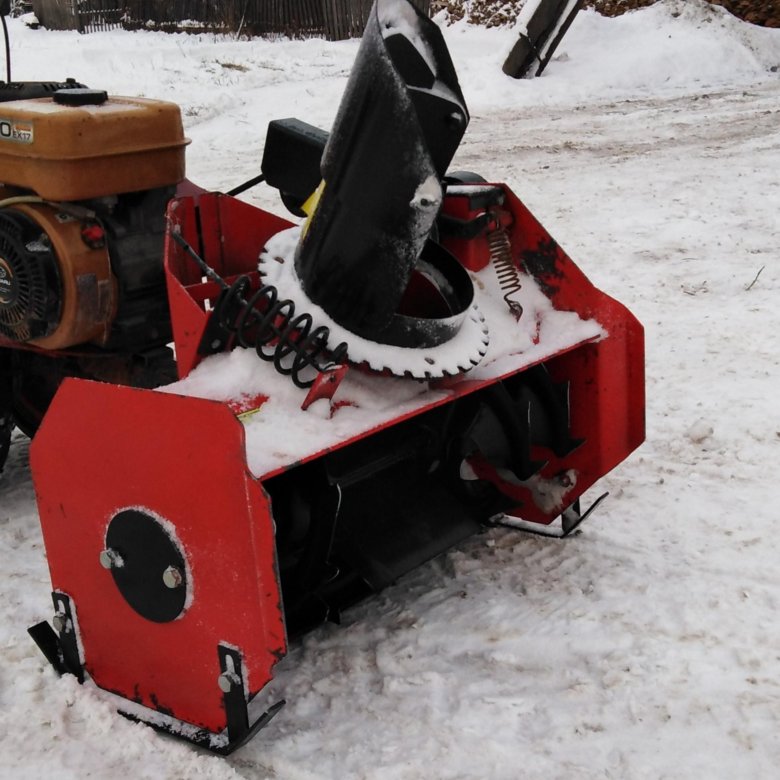

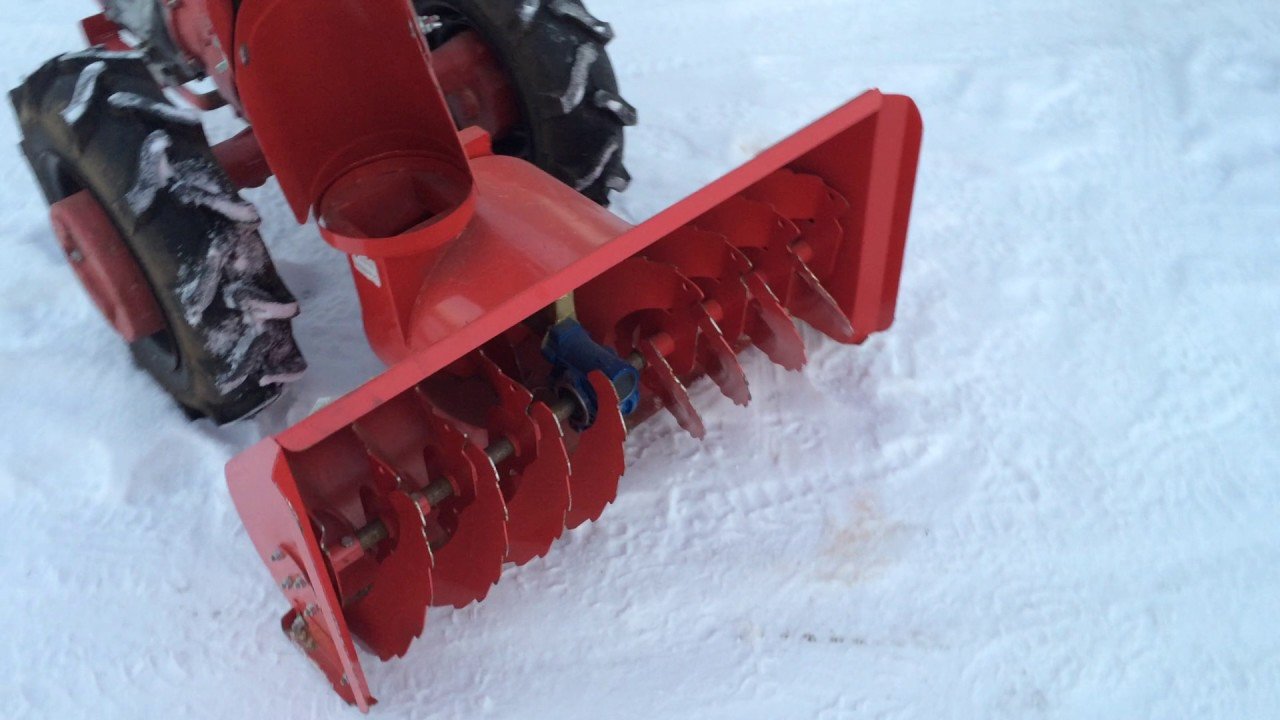

Что такое снегоуборочная насадка на мотоблок
Универсальное приспособление для уборки снежной массы на больших площадях называется снегоуборщиком. Конструкция создана таким способом, чтобы собирать, сметать и отбрасывать снег. Главная функция снегоуборочной насадки – автоматизация ручного труда и экономия времени. Особенности снегоуборщика:
- работает в паре с мотоблоком;
- крепится спереди;
- прост в обслуживании.
Корпус насадки сделан из металла, реже – пластика. Внутри короба размещен вал, на котором крепятся стальные лопасти сложной формы. Вращается вал за счет установленных в нем подшипников. На вал наварены по спирали дисковые ножи. Они состоят из двух половинок, которые витками сходятся к центральной части.
При движении вала снежный покров захватывается лопастями и направляется к центру. Тонкой струей осуществляется передача снега на винтовой транспортер (шнек). Снежно-ледяная масса, перемещаясь по шнекам, разрушается и попадает на лопасти ротора. После этого, засасываясь вентилятором, она по отводному патрубку (рукаву) выбрасывается наружу в заданном направлении и на определенное расстояние.
Выбираем снегоуборщик для мотоблока «Салют»
Рассмотрим снегоуборщик для мотоблока «Салют», его предназначение — уборка снега на ровных поверхностях, при температуре от +5 до -20. Выпускается он в двух модификациях, различия которых в способе присоединения к мотоблоку.
- Основные характеристики снегоуборщика:
- длинна — 600 мм; ширина — 640 мм; высота — 820 мм;
- максимальная ширина захвата — 500 мм;
- максимальная толщина убираемого снега — 17 см;
- частота вращения шнека — 1900~2100 оборотов в минуту;
- масса — 60 кг.
Устройство снегоуборщика мотоблочного: ручка транспортная (1); экран (2); козырек (3); винт, фиксирующий положение козырька (4); винт, фиксирующий положение экрана (5); ручка, регулирующая положение экрана (6); стойка экрана (7); шкив привода (8); клиновой ремень (9); защитное закрытие (10); болтовое соединение (11); опора стойки экрана (12); корпус снегоуборщика (13); пластина опорная (14); болты крепления опорной пластины (15); винтовой шнек (16).
Снегоуборщик является сборно-сварной конструкцией. Основной рабочий орган — винтовой шнек (16). Когда происходит его вращение убираемый снег двигается от краев к центру. Установленные в центре шнека лопатки, подают снег в сопло корпуса (13). Направление выброса снега можно регулировать поворотом экрана (2), который закреплен на опоре стойки экрана (12). Дальность выброса контролируется частотой вращения двигателя и положением козырька (3), который зафиксирован винтом (4). с двух сторон нижней части корпуса (13), установлены опорные пластины (14), благодаря которым регулируется высота уборки снега.
Как установить снегоуборщик на мотоблок «Салют»
Для установки снегоуборщика на мотоблок «Салют» следует:
- — отсоединить от рамы мотоблока подножку, вынув шплинт и ось крепления подножки;
- — установить мотоблок и снегоуборщик на ровную поверхность;
- — ввести сцепку в раму мотоблока. При этом болт с распорной втулкой должен войти в паз сцепки;
- — присоединить сцепку к корпусу снегоуборщика и наживить двумя болтами, не затягивая;
- — снять с мотоблока защитное закрытие шкива вала отбора мощности. Надеть клиновой ремень привода снегоуборщика;
- — перемещая по балке корпуса снегоуборщика сцепку, установить взаиморасположение мотоблока со снегоуборщиком таким образом, чтобы ручьи приводного шкива мотоблока , шкива ведомого и ролика натяжки ремня лежали в одной плоскости – ремень должен находиться в зацеплении без перекосов;
- — затянуть два болта крепления сцепки к корпусу снегоуборщика;
- — перемещая сцепку внутри рамы мотоблока, выполнить предварительное натяжение клинового ремня и затянуть болты;
- — установить на место защитное закрытие шкива вала отбора мощности мотоблока;
- — установить назад защитное закрытие, присоединив болтами;
- — поднять рычаг натяжки ремня и установить защитное закрытие шкива на мотоблок;
- — запустить двигатель мотоблока и начать движение.
Что же лучше?
Выбор устройства следует основывать на предполагаемом использовании и сравнении пары основных параметров: а именно мощности и цены.
Что касается максимальной мощности, то средние показатели у мотоблоков превышают таковые у снегоочистителей на 1-3 л.с. При этом стоит помнить, что чем больше мощность, тем увереннее будет вести себя агрегат при уборке снега.
В качестве итога, мы настоятельно рекомендуем присмотреться при выборе именно к снегоуборочным мотоблокам, если, конечно, вас не пугает работа ключом (менять навесное оборудование на мотоблоке придется самостоятельно) и меньший комфорт, так как изначально это садовая техника. Особенно это стоит сделать тем, кто привык заниматься огородом или содержит отдельные участки под посадку овощей. Но и с уборкой снега этот агрегат справится прекрасно, причем даже на достаточно больших территориях.
Инструкция по эксплуатации снегоуборщика Нева
Чтобы не допустить неправильную работу оборудования и нанесение возможного вреда здоровью себе или окружающим? Необходимо изучить инструкцию и точно понимать, что:
- Перед началом уборки снега необходимо тщательно изучить обрабатываемую поверхность на наличие твёрдых предметов, поскольку при вылете из желоба они могут нанести значительные повреждения;
- Необходимо следить за тем, чтобы в зоне отбрасывания снега не находились люди или стеклянные предметы;
- Нельзя находиться впереди снегоуборочного оборудования Нева во время его работы;
- В случае попадания крупных предметов в шнек необходимо сразу же выключить мотоблок, и вытащить посторонний предмет;
- Не допускается производить уборку снега после употребления алкоголя или в ночное время суток, поскольку снегоуборочное оборудование Нева не оснащена фарами;
- Следует работать на примерно ровных участках земли, поскольку при работе на наклонных почвах возможно переворачивание снегоуборочного оборудования.
- Не допускается длительная эксплуатация без остановки, необходимо периодически давать время остыть оборудованию.
Читать так же: Мотоблок Pubert Transformer 60P TWK купить недорого Отзвыв
Благодаря соблюдению этих простых правил можно значительно продлить срок эксплуатации данного оборудования. А также избежать возможных травм и увечий.
Основные технические характеристики
У снегоочистителя на мотоблок нет собственного двигателя, потому технические параметры оценивают по следующим простым моментам:
- габариты, например 60 х 64х82 см;
- совместимость с моделями;
- максимальная глубина снежного покрова (17-25 см);
- ширина захвата – около 50-60 см;
- частота вращения шнека. Зависит от оборотов ДВС и передаточного числа. Примерно в диапазоне 1800-2500 об/мин;
- общий вес устройства, 40-60 кг.
Важна также совместимость снегоуборщика с мотоблоком. Многие из них универсальны, их можно использовать на большинстве моделей мотоблоков сразу или с незначительными доработками.
Например, к таким относится российская модель СМБ НЕВА. Совмести со всем модельным рядом мотоблоков этого бренда (МБ 2, МБ 23 и другие) а также «Ока» и многими китайскими моделями с левосторонним расположением приводных шкивов.
Также, снег можно убирать с использованием ножевой приставки, которую можно изготовить самому — как сделать лопату-отвал к мотоблоку для уборки снега.
