Устройство КПП и схема переключения передач на грузовых автомобилях КамАЗ

Какие ошибки в эксплуатации могут привести к поломке КПП?

В транспортных средствах КамАЗ 6520 и 5460 используются трансмиссии 16S151ZF-ECOSPLIT. К машине прилагается мануал по эксплуатации таких КПП. На практике они часто выходят из строя именно из-за неправильной эксплуатации. Поэтому автовладельцу необходимо внимательно изучить инструкцию, чтобы соблюдать требования и не допускать ошибок.

Рассмотрим основные ошибки, которые допускают автовладельцы при эксплуатации коробки передач:

1. Когда водитель переключает скорость, педаль сцепления должна быть выжата до упора. Если вы не выжимаете сцепление до конца, в результате это приведет к ускоренному износу синхронизаторных устройств трансмиссии.
2. Одно из главных требований — запрещается переключаться с повышенных передач на пониженные. То есть переходить с 5, 6, 7 или 8 скорости на 1, 2, 3 и 4, если скорость движения транспортного средства составляет больше 30 км/ч. Такая ошибка быстро приведет к выходу из строя синхронизатора демультипликатора.
3. При необходимости переключиться с повышенной скорости на пониженную, делать это нужно последовательно. Перескакивать через передачу нельзя, поскольку это также станет причиной разрушения синхронизаторов трансмиссии. Если нужно переключиться на повышенную скорость, то такое переключение допускается.
4. Нельзя полностью обхватывать рычаг коробки, переключаясь с одного диапазона скоростей на другой. Процесс переключения должен осуществляться открытой ладонью.
5. При необходимости перейти из нейтрального положения I в положение II нужно действовать легким ударом открытой ладони, сцепление при этом не включается. Так переключается демультипликатор.
6. Нельзя при езде на нейтральной скорости перемещать селектор вправо или влево для поиска нейтралки. В камазовской коробке передач есть крепления, которые фиксируют селектор КПП в нейтральном положении. Причем держат они его между третьей и четвертой скоростями в пониженном диапазоне, а также между пятой и шестой скоростью в повышенном.
7. Нельзя двигаться накатом под уклон. Маслонасос трансмиссии вращается от движения первичного вала коробки. Когда машина двигается накатом, мотор функционирует на холостом ходу, а маслонасос на пониженных оборотах. Из-за этого образуемое насосом давление будет недостаточным для оптимальной смазки подшипниковых элементов. А если смазки не хватит, то подшипники быстро перегреются.
8. Не допускается буксировка транспортного средства при подсоединенном карданном валу от коробки передач к ведущему мосту либо к раздаточной трансмиссии. Имеются в виду полноприводные авто. При невыполнении этого правила маслонасос коробки может выйти из строя в результате недостатка смазки.
9. При запуске мотора буксировкой нужно использовать только скорости повышенного диапазона.
10. Перед тем как оставить КамАЗ на парковке, нужно выставить селектор КПП в левое нейтральное положение.
11. Отдельно скажем про задний ход. Его активация возможна при полной остановке машины и падении холостых оборотов до минимума. Это допускается спустя 10 секунд после отключения сцепления.

Контроль уровня масла

Заправочные объемы указаны на заводской табличке, расположенной сбоку КПП. Перед заполнением емкости сливают отработку, заливают трансмиссионную жидкость через отверстие. Проверка уровня масла осуществляется так: уровень считается правильным при достижении нижней кромки контрольного отверстия или при вытекании материала из него.

Как проверить уровень масла

Уровень масла в коробке проверяют следующим образом. Отворачивают пробку картера. При проверке надо установить указатель картера в отверстие до упора. Масло из картера десятиступенчатой МКПП сливают через 3 отверстия. Из них 2 отверстия расположены в нижней части картера КПП, а третье — делителя. Из картера пятиступенчатой КПП слив происходит через 2 отверстия.

Замена масла

Чтобы поменять масло, нужно помыть картер КПП моторным маслом. Очистить магнитные пробки от частиц металла и заливать масло до верхней черты указателя. Уровень масла измеряют через 5 минут. При движении машины КПП должна работать без колебаний, скорости должны переключаться свободно и фиксироваться прочно. Сильный шум может указывать на износ подшипников валов, недостаточный уровень масла или плохое качество смазки в картере.

Какое масло выбрать

В коробки ZF 9S1310 ТО и ZF 16S151 подходит масло, соответствующее перечню смазочных материалов TE-ML 02. Его можно узнать во всех пунктах ТО компании. Производитель рекомендует использовать масло для трансмиссии ZF-Ecofluid M.

Объем масла в коробке ZF 9 составляет 9 л, на КамАЗ ZF 16 для стандартного монтажа — 11 л, при замене — 8 л.

Устройство КПП

В зависимости от модели авто, на новом КамАЗе схема управления и расположения передач трансмиссии может отличаться. Отечественные грузовики могут оборудоваться двумя типами коробок передач. Разница в том, что одни трансмиссии имеют пять ступеней переключения, а другие — десять. Эти модели называются 14 и 15. Пятиступенчатые трансмиссии обычно устанавливаются на автомобили, которые используются как индивидуальные машины. Десятиступенчатыми коробками обычно оснащаются грузовые транспортные средства, относящиеся к категории автопоездов.

Схема привода управления камазовским делителем

По конструкции десятиступенчатая трансмиссия — коробка с пятью ступенями, дополненная редуктором-делителем. Благодаря устройству транспортное средство может использовать 10 передних передач, а также две задние. Когда было начато производство КамАЗов, рассчитывалось, что эти авто будут работать в условиях высокой грузоподъемности. Инженеры автомобильного концерна создали новую модель трансмиссии, которая получила название 152.

Ниже перечислены основные отличия КПП 152 и доработки, которые включает в себя эта модель коробки:

• трансмиссия стала оснащаться усиленным синхронизатором делителя;
• усилены шлицы, из коробки убраны их крепления;
• реализован другой метод фиксации шестеренок трансмиссии;
• высота зубьев КПП увеличена.

Правильное использование этого узла в ходе управления коробкой передач чрезвычайно важно. Не менее важно, что техническое обслуживание, проверка агрегата на предмет поломок, его ремонт и сборка компонентов производились профессионалами

Этот процесс должен осуществляться с использованием специализированного оборудования и инструментов. Рассмотрим основные элементы, которые входят в конструкцию камазовской трансмиссии:

1. Картер. В этом узле установлены три вала — промежуточный, первичный и вторичный.
2. Блок с шестеренками. Они предназначены для включения задней передачи.
3. Верхняя крышка агрегата.
4. Механизм переключения передач. Этот узел считается сборно-разборным.
5. Мотор. Монтируется на передней части картерного устройства.

Видео про коробку передач ZF на КамАЗе 6520 снял и опубликовал пользователь Олег Копаев.

С делителем

Одной из особенностей трансмиссии отечественных грузовиков является возможность работы при пониженном либо повышенном режиме. Инженеры автоконцерна разрабатывали эти варианты, чтобы минимизировать нагрузку на автомобильный двигатель

Причем не важно автомобиль движется с грузом или пустой. В соответствии со схемой коробки передач, делитель представляет собой механический редуктор

Главное его предназначение заключается в увеличении передаточных отношений основной трансмиссии.

Устройство делителя включает в себя:

1. Золотниковый кран, который применяется для управления редукторным устройством. Он устанавливается на опоре рычага переключения. Работает в режимах прямой и пониженной скоростей.
2. Редукционный клапан. Применяется для отбора сжатого воздушного потока из пневматического узла. Этот клапан стравливает воздух при слишком высоком давлении в системе. От данного устройства воздух поступает на управляющий кран, а также клапан включения делительного устройства. Это приводит к появлению одновременно двух контуров в системе управления ДВС.
3. Клапан включения делителя. Выполняет подачу сжатого воздушного потока на устройство, когда водитель отключает сцепление. Это дает возможность активировать и отключить пониженную скорость параллельно переключению передач на основной коробке.
4. Делительный механизм. Включает в себя поршень, установленный внутри цилиндра. Шток поршня подсоединяется к рычагу, установленному на валике вилки узла. Когда в устройство попадает сжатый воздух, это приводит к смещению поршня в определенном направлении. Его смещение способствует изменению режима работы.
5. Воздухораспределительный патрубок делительного механизма. Применяется для подачи воздушного потока в цилиндр узла.

Технические характеристики

ZF 9S1310 Ecomid

• Количество передач — 9
• Крутящий момент – 1300 Нм.
• Передаточное отношение:
  • 1-я – 9,48;
  • 2-я – 6,58;
  • 3-я – 4,68;
  • 4-я – 3,48;
  • 5-я – 2,62;
  • 6-я – 1,89;
  • 7-я – 1,35;
  • 8-я – 1,00;
  • 9-я – 0,75;
  • задний ход – 8,97
• Масса – 190 кг.
• Давление воздуха – 10 бар.
• Угол наклона – 3 град.
• Цена:
  • Новая – 380 тыс.руб.
  • Восстановленная – 240 тыс.руб.
• Применимость: Камаз 65115, 65116, 65117, 53605, 5308.

ZF 16S1650 (16S1820) Ecosplit

• Количество передач — 16
• Крутящий момент – 1850 Нм.
• Передаточное отношение:
  • 1-я – 16,47;
  • 2-я – 13,79;
  • 3-я – 11,32;
  • 4-я – 9,48;
  • 5-я – 7,79;
  • 6-я – 6,52;
  • 7-я – 5,48;
  • 8-я – 4,58;
  • 9-я – 3,59;
  • 10-я – 3,01;
  • 11-я – 2,47;
  • 12-я – 2,07;
  • 13-я – 1,70;
  • 14-я – 1,42;
  • 15-я – 1,20;
  • 16-я – 1,0;
  • задний ход 1 – 15,42;
  • задний ход 2 – 12,91;
• Масса – 290 кг.
• Давление воздуха – 10 бар.
• Угол наклона – 3 град.
• Цена – от 160 т.р. за восстановленную.

Это интересно: Пошаговые инструкции по регулировке клапанов двигателей Cummins на КамАЗах: познаем вопрос

Таблица: неисправности коробки передач КамАЗ

Неисправность	Причина	Как устранить
Затрудненное включение всех передач, передача заднего хода и первая передача включается со скрежетом	Неполное выключение сцепления (сцепление ведет)	Отрегулировать свободный ход агрегатов привода сцепления
Включение передач с ударом и скрежетом	Износ конусных колец синхронизаторов или блокирующих фасок пальцев и каретки	Заменить синхронизаторы
Большое усилие на рычаге переключения передач	Загрязнение опор тяг дистанционного управления. Отсутствие или загустевание смазки.	Промыть опоры и заполнить их свежей смазкой 185
Включение передач с ударом и скрежетом в делителе	Износ конусных колец синхронизаторов или блокирующих фасок пальцев и каретки. Повышенное давление в пневмосистеме управления делителем. Разрыв мембраны редукционного клапана. Износ сухарей вилки переключения передач делителя.	Заменить синхронизаторы. Отрегулировать редукционный клапан или разобрать и промыть. Заменить мембрану. Отрегулировать зазор между кареткой и сухарем вилки переключения передач.
Самовыключение передач на ходу	Неполное включение передач из-за неисправности механизма переключения, износ вкладышей вилок или ослабления крепления вилок и рычагов.	Устранить неисправности, заменить изношенные детали.
Передачи не включаются	Разрушение подшипников шестерен ведомого вала. Износ или поломка деталей дистанционного привода управления коробкой. Поломка пальцев или фиксаторов синхронизаторов.	Заменить неисправные детали. Отрегулировать привод или заменить изношенные детали. Заменить синхронизаторы.
Не включаются передачи делителя	Заедание поршней воздухораспределителя. Разрегулировано положение упора клапана включения. Поломка упора клапана. Засорение пневмосистемы управления делителем. Обрыв троса крана управления делителем.	Разобрать, промыть и смазать смазкой 158 детали воздухораспределителя. Отрегулируйте положение упора клапана. Заменить упор. Промыть и продуть дроссель, воздухопроводы и клапаны. Заменить трос.
Повышенный уровень шума при работе коробки передач	Износ или поломка зубьев шестерен. Разрушение подшипников.	Заменить неисправные детали.
Течь масла из коробки передач	Износ манжет или потеря ими эластичности. Повышенное давление в картере коробки. Нарушение герметичности по уплотняющим поверхностям.	Заменить манжеты. Промыть сапун. Подтянуть крепежные детали, заменить прокладки.

КамАЗ-6520: современный большегрузный самосвал

В связи с бурным развитием строительной отрасли, возросла потребность в большегрузных самосвалах. На Камском автозаводе была начата разработка такого автомобиля, первые экземпляры которого сошли с конвейера в 2003 году. С тех пор КамАЗ-6520 остается лидером в сегменте тяжелых самосвалов, машина пользуется спросом и производится до нашего времени. Кроме строительной отрасли грузовик часто используется в качестве лесовоза, зерновоза, КДМ (комбинированные дорожные машины), на шасси устанавливаются автобетоносмесители, монтируются автокраны, и другие манипуляторы.

По своей конструкции КамАЗ-6520 является трехосным шасси с колесной формулой 6*4 и передним расположением двигателя. Отличительной особенностью этой модели является цельнометаллическая сварная платформа, которая способна выдерживать большие нагрузки. Благодаря внушительному размеру кузова и большой грузоподъемности КамАЗ-6520 получил прозвище Мамонт.

Несмотря на то, что выпуск КамАЗ-6520 начался в 2003 году, когда на заводе уже освоили производство новых кабин, самосвал все еще комплектовался устаревшей кабиной, спроектированной еще в конце 70-х годов прошлого столетия. Впрочем, уже в 2004 году был проведен рестайлинг автомобиля и он получил более современную и комфортную кабину с видоизмененным бампером и фарами. В салоне были установлены два удобных кресла (водительское сидение имеет регулировки в нескольких плоскостях), водитель получил боковые зеркала улучшенной обзорности и регулируемую рулевую колонку с гидроусилителем (ГУР). В настоящее время салон оборудуется кондиционером, здесь устанавливается трехсекционная современная приборная панель с антибликовым покрытием. Некоторые автомобили комплектуются спальным местом.

Коробка КамАЗ 16 и ZF

Этот вид трансмиссии используется на автомобилях КамАЗ-65115, а так же полно приводных КамАЗ-43150 КамАЗ-4310 и др. Особенность механизма в автоматическом переключении повышенного и пониженного режима. Это означает, что при переключении с передачи 4 на передачу 5 повышенный режим активируется автоматически. Наоборот, переключение с передачи 5 на передачу 4 автоматически активирует пониженный режим. О выполнении переключения сигнализирует индикатор на панели приборов.

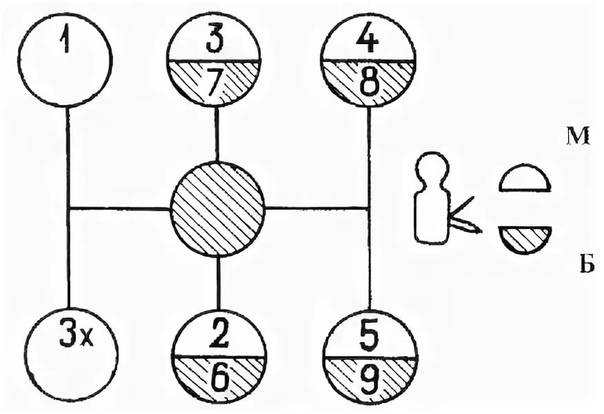

Схема переключения ZF 9S109:

Некоторые модели коробок ZF, например, 9S109, со вспомогательной передачей «C». Режим предназначен для передвижения и манёвра в сложных условиях (снег, лёд, грязь).

Коробка передач автомобиля КАМАЗ 4310

Устройство и ТО автомобиля КамАЗ 4310

КПП на автомобиле камаз (схема переключения) для подписчиков

Трогание с места, движение и остановка на автомобиле КАМАЗ 4310.

Коробка передач на русской машине КАМАЗ

Устройство Шасси Автомобиля КАМАЗ 4310.

Камаз 55111,про кпп и подьем кузова

Компьютерный тренажер «Ремонт КПП автомобиля КАМАЗ»

Первичный осмотр КПП КАМАЗ

Сцепление автомобиля КАМАЗ 4310.

• Что такое КАМАЗ 45143 112 15
• КАМАЗ 43118 схема работы раздатки
• Габариты кузова КАМАЗа сельхозника
• КАМАЗ кс 55713 2001
• Какое масло лить в КАМАЗ 5490
• Слабые места КАМАЗа 6520
• КАМАЗ 5320 регулировка свободного хода педали сцепления
• Предназначение КАМАЗа самосвала
• Разборка коробки передач КАМАЗа
• КАМАЗ 5490 датчиком топлива
• Выкидывает масло из заливной горловины КАМАЗ
• Какая должна быть температура двигателя КАМАЗ
• Пневмоцилиндром от КАМАЗ
• Щиток приборов на КАМАЗе 65116
• Затонувшие КАМАЗы видео

Главная » Лучшее » Коробка передач автомобиля КАМАЗ 4310

Обслуживание и ремонт

КамАЗы с автоматическими и механическими коробками ZF должны проходить техническое обслуживание (ТО) в условиях автосервиса, иначе возможны проблемы с гарантией. ТО заключается в замене масла. Периодичность зависит от типа КПП и условий эксплуатации машины. Чаще всего замена ГСМ производится через 45-90 тыс. км пробега, при особо сложных условиях эксплуатации — не реже 1 тыс. рабочих часов.

Контроль уровня

Заправочные объемы указаны на заводской табличке, расположенной сбоку КПП. Перед заполнением емкости сливают отработку, заливают трансмиссионную жидкость через отверстие. Проверка уровня масла осуществляется так: уровень считается правильным при достижении нижней кромки контрольного отверстия или при вытекании материала из него.

Какое масло выбрать

В коробки ZF 9S1310 ТО и ZF 16S151 подходит масло, соответствующее перечню смазочных материалов TE-ML 02. Его можно узнать во всех пунктах ТО компании. Производитель рекомендует использовать масло для трансмиссии ZF-Ecofluid M.

Объем масла в коробке ZF 9 составляет 9 л, на КамАЗ ZF 16 для стандартного монтажа — 11 л, при замене — 8 л.

Неисправности и их устранение

Если включение передач затруднено, причина — неполное выключение сцепления. В данном случае его регулируют и проверяют клапан, к которому подключается делитель. Клапан подключения должен быть всегда чистым и не закрываться. При неправильной настройке устройства возможно разрушение синхронизатора.

При попадании ржавчины, конденсата и других загрязнений из системы ресивера в клапаны и цилиндры КПП самостоятельно отключается. Устанавливают заблаговременно отвод конденсата из пневмоочистителя с водоотделителем, если он отсутствует. Слив выполняют 1 раз в неделю, зимой каждый день.

Для корректной и долговечной работы, узлы машин необходимо вовремя смазывать, поэтому мы рассмотрим какое и сколько масла в КПП КамАЗ с делителем и без нужно заливать.

Количество масла в КПП КамАЗ старого образца – пятиступенчатую без делителя, равняется 8,5 литров. Проверку уровня смазки нужно производить как можно чаще и не реже одного раза в месяц. Один раз в год должна быть проведена полная замена масла в КПП КамАЗ при условии, что пробег не превышает 90 тысяч километров. При достижении этой цифры, замену нужно выполнить раньше. Для автомобилей, работающих в сложных режимах, данная цифра сокращается вдвое. Это обусловлено быстрой выработкой ресурса масла при частом переключении скоростей, а также длительной работе на низких передачах. Масло в КПП КамАЗ проверяется с помощью индикатора, прикреплённого к заливной пробке. В механизмах распределения скоростей производства ZF-КАМА, контроль уровня осуществляется через контрольные отверстия, расположенных на картере.

Нужна КПП КАМАЗ?

Наличие делителя увеличивает применяемый объём масла в КПП КамАЗ. Для десятискоростных коробок требуется уже 12 литров трансмиссионного масла. Его замена – процесс несложный, поэтому большинство водителей знают, как поменять масло КПП КамАЗ.

Эта процедура выполняется следующим образом. Вначале выкручивается пробка заливной горловины. Затем выкручиваются две сливные заглушки в нижней части картера. В узлах, оснащённых делителем, следует вывернуть пробку из его картера. Перед сливом нужно запустить двигатель и прогреть масло для уменьшения его вязкости. Поскольку сливные заглушки снабжены магнитами для задерживания металлических частиц, их также следует тщательно очистить.

Механизмы Камского завода неприхотливы, поэтому владельцы грузовиков используют отечественное масло в КПП КамАЗ 5320 или 6520. Для этого применяется марка ТСп-15К или всесезонное МТ-16п. Концерн Лукойл производит отличную трансмиссионку марки ТМ-5 SAE 80W-90

При использовании трансмиссионки, важно учитывать погодные условия. В жарком климате необходимо применять более вязкие марки — 85W-90, при сильных морозах – более текучие — 75 W-90. Для повышения моторесурса целесообразно использовать Shell Spirax S6 AXME, Castrol Syntrax Long Life, Esso Gear Oil GX

Для повышения моторесурса целесообразно использовать Shell Spirax S6 AXME, Castrol Syntrax Long Life, Esso Gear Oil GX.

Сколько литров масла в КПП КамАЗ производства совместного предприятия ZF-КАМА? Для смазки этих агрегатов достаточно 8 литров смазочного материала для ZF 9S1310 и ZF 16S151, а для ZF 16S181 – 10 литров. Цифры приведены для замены, при первом заполнении нужно большее количество. Для приведённых модификаций оно составляет 9, 11 и 13л.

Можно ли на КамАЗе ездить без мочевины

Грузовые автомобили, соответствующие стандартам Евро 4-6, используют метод нейтрализации воздействия выхлопных газов на природу. Для этого в специальный бачок заливается мочевина, которая впоследствии впрыскивается в выхлопную систему.

В нашей стране применение такого материала граничит с трудностями:

• Низкое качество мочевины;
• Замерзание продукта при температуре -11°С;
• Запах аммиака из выхлопа, ожоги при попадании на кожу;
• Много подделок, цена.

КамАЗ, жидкость для системы SCR (мочевина):

Постоянно эксплуатировать автомобиль без мочевины не желательно, поскольку это приведёт к выходу из строя насоса, перекачивающего материал. Отключить систему нейтрализации можно на программном уровне, либо обратившись к электрику, который сделает гидролиз в катализаторе не возможным.

Общее устройство грузового автомобиля

Независимо от особенностей конструкции грузовой автомобиль состоит из трех основных частей: двигателя, кузова, шасси.

Переключение КПП ZF на автомобилях Камаз

Схема переключения КПП ZF Ecomid и Ecosplit на грузовых автомобилях КАМАЗ это так называемая «двойная Н». Т.е. есть пониженный (S) и повышенный (L) диапазон передач. В каждом диапазоне по четыре базовых передачи, которые расширяются за счет делителя и демультипликатора. Возвращение рычага в «нейтраль» после выключения передачи происходит автоматически за счет того, что рычаг прижимается в нейтральное положение пружинными фиксаторами. Демультипликатор из L диапазона (ряд 3/4) в S (ряд 5/6) и обратно, так же переключается автоматически по средствам подачи воздуха под давлением в рабочий цилиндр. Включить новую передачу можно только после того как будет завершен процесс предыдущего переключения. Задний ход и пониженная передача (С) доступна только в пониженном (S) диапазоне демультипликатора. Включение этих передач идет через небольшое усилие, т.к. там установлена предохранительная пружина, которая исключает возможность случайного выбора одной из этих передач.

Переключение передач на ZF Ecomid

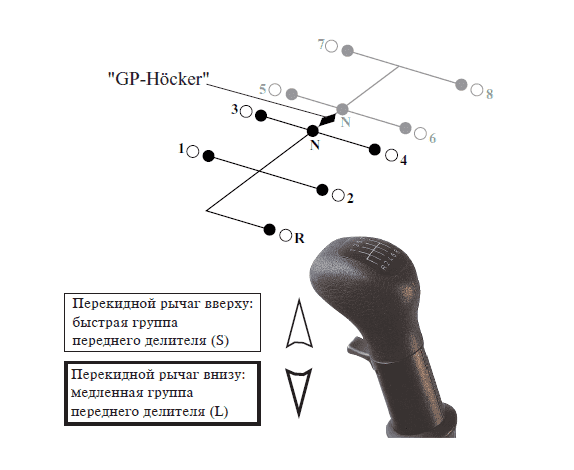

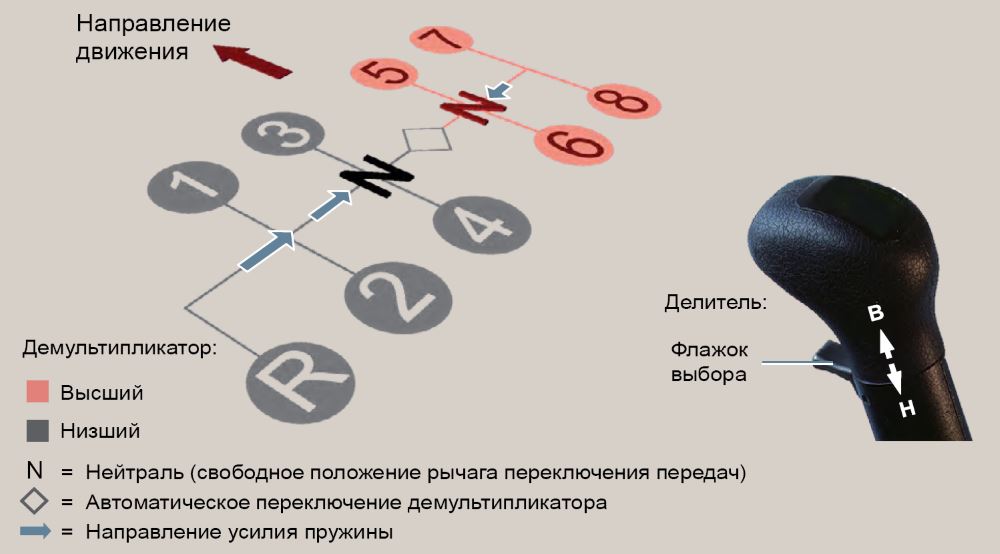

Переключение передач на ZF Ecosplit

Рекомендации по переключению передач

• Рычаг КПП следует перемещать плавно, без рывков и лишних усилий с разжатой рукой.
• Когда включаете передачу, удерживайте рычаг, пока синхронизатор выполнит переключение.
• Для того, чтобы переключиться с дорожки 3-4 на 5-6 и наоборот, нужно сделать короткий толчок в нужную сторону и потом плавно включить нужную передачу.
• Если автомобиль замедляется, передачи переключать в обратном порядке рекомендуется последовательно или максимум через две ступени.
• Двигаться автомобиль должен всегда при включенной передаче. Особенно это касается движения накатом на спуске.
• При переключении с высшего диапазона на низший скорость должна быть меньше 30 км/ч.
• Заднюю передачу включать только на стоящем автомобиле.

КамАЗ-5320 + ГКБ-8551 v 2.0 МАЗ & Камаз & Газ Мод для Farming Simulator 17

Мощность: 210/220 л/с, скорость: 90 км/ч. Два двигателя на выбор, два типа дизайна. Анимация приборной панели, педали сцепления, рычага КПП, карданного вала и брызговиков. Зеркала, шумоизоляция, прицепное устройство.

СДК, ДАНГ, КИРЮХА

09 сен 21:03

добавить скриншот

• по
  Тики назад
  около 5 лет
• по
  Тики назад
  около 5 лет
• по
  Тики назад
  около 5 лет
• по
  Тики назад
  около 5 лет

видео
добавить видео

по
2Франц мелден назад
около 5 лет

09.09 2017

спасибо4

подписаться Mod2

подписаться User53

3,55
/
11
Голосов

-/-

noch nicht genug стимуляторы

жалоба: сообщите об этом моде

Farming Simulator 17 КамАЗ_5320_ГКБ_8551_В2.

Как тронуться с места на КамАЗе

Начинать движение необходимо после включения пониженной скорости. Напомним, что переключать скорости можно лишь при полностью выжатой педали сцепления. Схема переключения передач КамАЗа (с трансмиссией ZF) предполагает переключение скоростей в несколько стадий.

При необходимости быстрого разгона грузовика на дороге с качественным покрытием используется следующая схема: 1В — 2В — ЗВ — 4Н — 4В — 5Н — 5В. При начале движения в сложных условиях производитель советует применять такой вариант: 1Н -2Н-ЗН-4Н-4В-5Н-5В.

Для начала движения нужно разогнать коленвал двигателя до нескольких тысяч об/мин. Включение второй передачи происходит в тот момент, когда на стрелка на тахометре достигает отметки «3» (3000 об/мин). Необходимо понимать, что информация из этой статьи не просто поможет вам продлить срок службы трансмиссии, но и уменьшить расход топлива.

Занос и переключение скоростей

При заносах ни в коем случае нельзя выключать сцепление. Если машину начинает вести, рекомендуется поворачивать руль в сторону заноса. Если КамАЗ забуксовал, снимайте ногу с педали газа и блокируйте дифференциал. Это надо сделать с помощью специального регулятора, расположенного на приборном щитке. В итоге на панели загорится соответствующий индикатор. Начинать движение следует со второй повышенной передачи. После преодоления сложного участка дороги не забудьте разблокировать дифференциал.

Как мы уже упоминали в начале статьи, схема переключения передач КамАЗа выглядит сравнительно несложно. Необходимо только немного попрактиковаться и у вас всё получится!

Правила переключения КПП в разных условиях

Знать, как трогаться с места и как продолжать движения, для правильной эксплуатации камазовской трансмиссии недостаточно. Чтобы в ходе использования коробки передач с агрегатом не произошло проблем, нужно соблюдать правила. Допущенные в ходе эксплуатации ошибки могут привести к серьезным неисправностям.

На подъеме

Как переключать скорости на КамАЗе при движении в гору

Передвижение на отечественном грузовике при подъеме должно производиться на повышенной скорости. Чтобы переключиться с первой скорости на вторую, водителю нужно дважды выжать сцепление. Учитывайте факт, что надо одновременно нажать на педаль газа, а также педаль подачи горючего. Эти действия важны, так как они помогают стабилизировать работу коленвала в целом. Чтобы избежать проблем в работе агрегата, не нужно сбрасывать обороты мотора менее, чем на две тысячи при подъеме. Это приведет к тому, что автомобильный двигатель будет заглушен. Также такая езда способствует увеличению рабочей температуры силового агрегата, а это может стать причиной его поломки.

При управлении автомобилем по такому принципу вы сможете добиться максимальной курсовой устойчивости. Благодаря принципу разделения схемы трансмиссии на два режима достигается облегчение работы мотора. Причем независимо от того, загружен автомобиль или нет.

На спуске

Если вы едите со спуска, то глушить двигатель не нужно. При глушении мотора произойдет блокировка руля. А это приведет к аварийной ситуации на дороге. При движении на спуске нельзя отключать вспомогательное торможение, а также выжимать до конца педаль сцепления. В более новых версиях грузовиков используются усовершенствованные трансмиссии, это позволило инженерам добиться снижения нагрузки на основные детали КПП. Поэтому при движении в критических условиях и на спусках мотор автомобиля не будет изнашиваться.

В КамАЗах используется тормозная система с двойным усилением. То есть, кроме торможения силовым агрегатом, присутствует дополнительная система остановки мотора. Если вы двигаетесь на спуске с активным вспомогательным торможением, то отключать сцепление и переключать скорости нельзя.

Схемы основной и раздаточной коробок на КамАЗе

Обледенелые участки

Езда на грузовике по обледенелым участкам должна производиться с наибольшим запасом скорости и хода. При торможении следует использовать активную вспомогательную систему остановки ДВС. Если торможение аварийное, то водитель должен остановить колеса прицепа. Если не учесть этот момент, попадете в занос. Притормаживать силовым агрегатом рекомендуется только в исключительных случаях. Потому что это приводит к ускоренному износу двигателя, однако протяженность тормозного пути значительно снижается. При торможении не следует допускать проскальзывания колес. Для избежания этого нужно вовремя выключить пониженную скорость, это приведет к падению оборотов коленвала.

Занос

Во время заноса соблюдайте главное правило — не выжимайте сцепление, иначе это ухудшит ситуацию. При производстве автомобилей инженеры внедрили схему, за счет которой автомобиль может ехать с наибольшим запасом хода. Благодаря этому можно добиться стабилизации курса во время езды по любой дороге. Если при движении произошел занос, руль автомобиля нужно вывернуть в его сторону. То есть если машину заносит влево, то рулевое колесо тоже выворачивается влево.

Если грузовик начал буксовать, то нужно как можно быстрее прекратить движение и сразу же отключить мост дифференциала. Регулятор для отключения вы сможете увидеть на приборной панели. Когда мост дифференциала отключится, на приборке появится соответствующий индикатор. После этого начало движения осуществляется на повышенной скорости, со второй передачи. Когда вы проедите труднодоступный участок дороги, не забудьте включить дифференциал (видео снял и опубликовал Владимир Никонов).

Как начать движение

Начинать движение на этой машине нужно с пониженной скорости. Поэтому рычаг делителя трогать не надо. Обязательным условием является выжимание педали сцепления. Порядок переключения высоких и низких передач на КамАЗе может изменяться, в зависимости от условий окружающей среды и массы самого грузовика.

Классическая схема выглядит следующим образом:

• выжимается сцепление и включается первая передача (1В);
• далее необходимо переключиться на передачу 2В;
• следующий этап – включение передачи 3В. При этом скорость вращения коленвала уже должна быть не меньше семи тысяч оборотов в минуту.

Автомобиль начинает ехать и постепенно разгоняться. Теперь можно перевести рычаг делителя в верхнее положение. Когда стрелка тахометра покажет 3000 оборотов в минуту, включается четвертая передача 4Н. Далее – снова понижаем скорость, включаем уже 4В. И на заключительном этапе требуется переключить на 5Н. Если все было проделано правильно, КамАЗ уже будет на уверенном и быстром ходу.

Трогаться с места на КамАЗе, при условии соблюдения вышеописанных рекомендаций, не так уж и сложно. Постоянная практика позволит выработать мышечную память, благодаря чему необходимые передачи будут включаться быстро и без задержек.

Важно понимать, что от уровня оптимизации работы коленчатого вала зависит и расход топлива. Переключаются передачи на КамАЗе быстро, без ненужных задержек и ровно в то время, когда это требуется

Несоблюдение основных правил и рекомендаций приводит не только к значительному увеличению количества используемого топлива, но и к износу механических деталей и узлов трансмиссии.

Схема переключения коробки передач на КАМАЗе евро 3

коробка камаз евра 3

https://youtube.com/watch?v=H_cxRbu9Opg

Коробка передач ZF на камазе 6520 . Расположение и переключение передач.

КПП на автомобиле камаз (схема переключения) для подписчиков

Схема переключения передач “Двойное Н” от ZF

коробка камаз евра 3 (1)

https://youtube.com/watch?v=Fu6v7tOe8Hs

Ролик Камаз 2

ETS2 Прописываем реальный ход рычага КПП

Коробка передач на русской машине КАМАЗ

Как я переключаю передачи на мех КПП

Камаз – 55111

Также смотрите:

• Запчасти на Киа рио в сызрани
• Как настроить время в Mazda 6 2008
• Ситроен с4 низкий уровень масла
• Подшипник передней ступицы Хонда СРВ рд1
• Бортовой компьютер на Шевроле Ланос 2007 года
• Накладка заднего бампера Шкода йети
• Когда проходить первое то на Мазде 3
• Как происходит сборка Мазда СХ 5
• Передний бампер в сборе Вольво с60
• Хендай соната на дисках vossen
• Второе то Хендай Солярис что делают

Новый автомобиль Нива Шевроле 2015 года Натяжной ролик Фиат альбеа от чего подходит Замена батареи на ключ Форд Фокус 3 Моторное масло для Шевроле Круз 1.6 сколько литров

Что в итоге

Как видно, КПП КамАЗ является надежной механической трансмиссией, отличающейся качеством и выносливостью в разных эксплуатационных условиях. Главное, правильно пользоваться коробкой.

Однако нельзя забывать о том, что устройство нуждается в регулировке и настройке, поскольку большинство поломок КПП КамАЗ связано именно с нарушениями регулировки (например, механизм привода и рычаг переключения передач, клапан включения делителя и др.).

Также коробка нуждается в регулярном и своевременном техническом обслуживании, диагностике и периодической проверке полной работоспособности. Только в этом случае можно говорить о том, что агрегат в полной мере отработает весь заложенный ресурс.
