Устройство и принцип работы КПП от немецкой компании ZF Friedrichshafen AG на машины КамАЗ

Характерные неисправности коробки передач ZF

проблемы с переключением передач, которые могут быть вызваны неполной деактивацией сцепления. Неисправность устраняется с помощью регулировки трансмиссии. Ремонт требуется в случаях, когда у одного из валов появился износ или система сцепления начала работать некорректно

Важно помнить, что при ремонте КПП ZF следует использовать качественные оригинальные запасные части. Использование подделок приведет к ускоренному износу или даже выходу механизма из строя;
самопроизвольное переключение скоростей в делителе, что может быть вызвано нарушением регулировки хода рычага в делителе. Устранить эту неисправность позволит корректировка работы механизма;
при движении автомобиля скорости не отключаются или самопроизвольно деактивируются

Такая неисправность происходит из-за ослабления фиксаторов рычагов тяг привода. Еще одна причина ― проблемы с регулировкой дистанционного приводного механизма. Устраняется подтягиванием крепежа или выполнением настройки;
не происходит активации скоростей в делителе. В таких случаях необходимо проверить состояние регулировочного винта, который размещен на педали сцепления. В мануале автопроизводителя сказано, как нужно выполнить регулировку этого винта.

Устранить эту неисправность позволит корректировка работы механизма;
при движении автомобиля скорости не отключаются или самопроизвольно деактивируются. Такая неисправность происходит из-за ослабления фиксаторов рычагов тяг привода. Еще одна причина ― проблемы с регулировкой дистанционного приводного механизма. Устраняется подтягиванием крепежа или выполнением настройки;
не происходит активации скоростей в делителе. В таких случаях необходимо проверить состояние регулировочного винта, который размещен на педали сцепления. В мануале автопроизводителя сказано, как нужно выполнить регулировку этого винта.

Визуальная диагностика включает проверку наличия подтеков масла и смазывающей жидкости под транспортным средством. Обнаружение таких подтеков говорит о нарушении герметичности корпуса КПП, проблемах с сальниками и уплотнителями.

Этапы восстановления КПП ZF

• Проведение диагностики с использованием сканера и специализированного ПО;
• Снятие и разборка коробки, составление дефектовки;
• Выполнение очистки коробки передач;
• Замена изношенных или дефектных деталей на новые оригинальные (возможна установка контрактных деталей в рабочем состоянии);
• Очистка ГДТ;
• Сборка коробки передач после восстановления;
• Заливка трансмиссионной жидкости в соответствии с рекомендациями производителя;
• Тестирование КПП на герметичность;
• Проведение заключительной проверки КПП.

При ремонте АКПП с пробегом более 200 000 км ГДТ подлежит замене или восстановлению. Замене подлежат фрикционы, сальники, втулки, прокладка гидроблока. Сепараторную пластину надо менять даже при отсутствии видимых повреждений или износа. В некоторых моделях КПП ZF замене также подлежат коннекторы колодки электроплаты и дорожки, которые протекают при отрицательных температурах.

Эксплуатация автомобиля с изношенным ГДТ, работа которого сопровождается посторонним шумом, может привести к неисправности масляной помпы или ее подшипника.

Техническое обслуживание и ремонт

Регулярно производите техническое обслуживание КПП от ZF на своем автомобиле Камаз. Это повысит ресурс ее использования и сведет к минимуму возможные неисправности в период эксплуатации.

Ремонт КПП ZF рекомендуется производить только в сертифицированных сервисных центрах или у опытных мастеров, которые разобрали и собрали не одну такой коробку передач.

Список сертифицированных центров ZF Friedrichshafen AG

№ п/п	Наименование организации	Адрес	Телефон/Факс
1.	ООО «СИБМАП»	1 ул. Байкальская, 277А, г. Иркутск, Россия	8-3952-560730/ 8-3952-142117
2.	ООО «АвтомагистральСервис»	Стройбаза, база 4Б, г. Набережные Челны, Россия	8-8552-443050 8-8552-443050
3.	ООО «ZF Сервис Сибирь»	Новосибирская область, пос. Красный Восток, ул. Советская, 62А, Россия	8-383-3350505, 8-383-3350506/ 8-383-3350507
4.	ООО «СКИВ Мастер Сервис»	Челябинская область, г. Миасс, ул. 60 лет Октября, 19, Россия	8-3513-562522/ 8-3513-561488
5.	ООО «М 4»	ул. Промышленная, 2, г. Аксай, Ростовская область, Россия	8-863-2292777, 8-863-2268860/ 8-863-2468689
6.	ООО «ВолгаСкан- Центр»	ул. Пушкина, 67 г. Волжский, Волгоградская область, Россия	8-8443-297184/ 8-8443-298951
7.	Торговый дом «Литер – НН»	Ореховская ул., 80, 603069, Н. Новгород, Россия	8-8312-949174/ 8-8312-564341
8.	ООО «Трак Сервис 36»	ул. Василия Петушкова, 3, 125373, Москва, Россия	8-495-5140569/ 8-495-4906208
9.	ЦФ – Сервис на Мосгортрансе	ул. Матросская тишина, 1517, Москва, Россия	8-495-2680045
10.	ООО «ЦФ Руссия»	ул. Стрельбищенская, 1А, С.-Петербург, Россия	8-812-4499203
11.	Автодом Энергия ГмбХ	ул. Тимирязева, 68, Минск Республика Беларусь	+375-17-2268035/ +375-17-2268024
12.	ТОО «СВС-Транс»	ул. Майлина, 85, Алматы, Казахстан	007-3272-579273 007-3272-505868
13.	Трак Центр Лтд.	ул. Чапаева, 1, Гостомель, Киевская область, Украина	+380-44-9795056/ +380-44-9795043

Замена масла

Масло следует заливать только то, которое рекомендовано заводом изготовителем (спецификация ZF TE-ML 01). При первичном заполнении коробки передач требуется 11 л. масла, при очередной смене 8 л. Максимальный интервал замены масла составляет 90 тыс.км. пробега, минимальный – ежегодно. Если автомобиль Камаз с коробкой ZF эксплуатируется на строительных площадках или в тяжелых погодных условиях, то замену масла рекомендуется производить через 45 тыс. км. пробега или через 1000 моточасов работ двигателя.

Периодичность замены масла

• Тяжелые условия эксплуатации:
  • 02A – 1 год или 60 000 км.
  • 02B, 02C, 02H – 1 год или 120 000 км.
  • 02D, 02E, 02L – 2 года или 240 000 км.
• Магистральные перевозки:
  • 02A – 1 год или 90 000 км
  • 02B, 02C, 02H – 1 год или 160 000 км.
  • 02D, 02E, 02L – 2 года или 300 000 км.

Замену масла в КПП следует производить при горячем двигателе. Открутите сливную пробку и слейте отработанное масло. Очистите магнитом сливное отверстие и сливную пробку от металлической стружки. Замените прокладку и закрутите пробки с моментом 60 Нм. Залейте масло через маслозаливное отверстие до тех пор, пока уровень его не достигнет нижнего края отверстия или будет уже выливаться из него.

Не допускайте низкого уровня масла в КПП. Это может привести к серьезным повреждениям коробки. Для проверки уровня масла поставьте автомобиль на горизонтальную площадку и дайте маслу остыть до температуры ниже 40 С.

Проверка сцепления

Для того, чтобы синхронизаторы в коробке работали долго, должно безупречно работать и сцепление. Для его проверки сделайте следующее:

• На холостых оборотах выжмите сцепление.
• Не позднее чем через 20 секунд медленно и аккуратно включите заднюю передачу.

Если при этом будет слышен скрежет, то сцепление нужно регулировать или полностью проверить его работоспособность.

Вентиляция КПП

Т.к. при движении автомобиля в коробке передач происходит нагрев масла, то внутри образуется повышенное давление. Для сброса излишнего давления вверху корпуса коробки есть специальный сапун. Периодически проверяйте его чистоту.

Заводская табличка

Заводская табличка расположена в верхней части корпуса коробки передач. Обычно от туда вам потребуется только три позиции:

1. Номер КПП по спецификации.
2. Тип КПП.
3. Серийный номер КПП.

Монтаж коробки отбора мощности

Учесть перед монтажом коробки отбора мощности

1. Оба винта с шестигранными головками M12x35(12) должны быть вставлены в корпус (1). В случае, если коробка отбора мощности была разобрана, это необходимо сделать до установки шестерен.

2. Отвинтить 4 винта с шестигранными головками (11) коробки отбора мощности, снять крышку (9) и удалить основную шайбу.

3. При установке коробки отбора мощности на коробку переключения передач повернуть промежуточный вал (2) так, чтобы произошло правильное зацепление.

Монтаж коробки отбора мощности

4. Забить два цилиндрических штифта (13) в глухие отверстия корпуса коробки отбора мощности.5. Снять крышку (14).6. Слегка смазать и установить возвратную пружину (15) вилки переключения передач.7. Положить уплотнение (16) на корпус коробки отбора мощности.8. Установить коробку отбора мощности на коробку переключения передач и затянуть крепежные винты

Винты с шестигранными головками (12) заранее установлены на коробку отбора мощности.

9. Винт с шестигранной головкой (17):

с интардером (тормозом-замедлителем) M10x60

10. винт с шестигранной головкой (18):с интардером (тормозом-замедлителем)M10x120 без интардера M10x130

11. Опять установить крышку (14) с уплотнением (19).

Моменты затяжки:4 винта с шестигранными головками M10 (11) = 46 Нм2 винта с шестигранными головками M12 (12) = 79 Нм1 винт с шестигранной головкой M10 (17) = 46 Нм1 винт с шестигранной головкой M10 (18) = 46 Нм8 винтов с шестигранными головками M6 (20) = 10 Нм

Техническое обслуживание и ремонт

Регулярно производите техническое обслуживание КПП от ZF на своем автомобиле Камаз. Это повысит ресурс ее использования и сведет к минимуму возможные неисправности в период эксплуатации.

Ремонт КПП ZF рекомендуется производить только в сертифицированных сервисных центрах или у опытных мастеров, которые разобрали и собрали не одну такой коробку передач.

Список сертифицированных центров ZF Friedrichshafen AG

Наименование организации

Телефон/Факс

ООО «АвтомагистральСервис»

г. Набережные Челны, Россия

ООО «ZF Сервис Сибирь»

Новосибирская область, пос. Красный Восток, ул. Советская, 62А, Россия

Мастер Сервис»

Челябинская область, г. Миасс, ул. 60 лет Октября, 19, Россия

ул. Промышленная, 2, г. Аксай, Ростовская область, Россия

ООО «ВолгаСкан-

г. Волжский, Волгоградская область, Россия

Торговый дом «Литер – НН»

ООО «Трак Сервис 36»

ул. Василия Петушкова, 3, 125373, Москва, Россия

ЦФ – Сервис на Мосгортрансе

ул. Матросская тишина, 1517, Москва, Россия

Автодом Энергия ГмбХ

ул. Тимирязева, 68, Минск Республика Беларусь

ТОО «СВС-Транс»

ул. Майлина, 85, Алматы, Казахстан

Трак Центр Лтд.

ул. Чапаева, 1, Гостомель, Киевская область, Украина

Замена масла

Масло следует заливать только то, которое рекомендовано заводом изготовителем (спецификация ZF TE-ML 01). При первичном заполнении коробки передач требуется 11 л. масла, при очередной смене 8 л. Максимальный интервал замены масла составляет 90 тыс.км. пробега, минимальный — ежегодно. Если автомобиль Камаз с коробкой ZF эксплуатируется на строительных площадках или в тяжелых погодных условиях, то замену масла рекомендуется производить через 45 тыс. км. пробега или через 1000 моточасов работ двигателя.

Периодичность замены масла

• Тяжелые условия эксплуатации:
  • 02A — 1 год или 60 000 км.
  • 02B, 02C, 02H — 1 год или 120 000 км.
  • 02D, 02E, 02L — 2 года или 240 000 км.
• Магистральные перевозки:
  • 02A — 1 год или 90 000 км
  • 02B, 02C, 02H — 1 год или 160 000 км.
  • 02D, 02E, 02L — 2 года или 300 000 км.

Замену масла в КПП следует производить при горячем двигателе. Открутите сливную пробку и слейте отработанное масло. Очистите магнитом сливное отверстие и сливную пробку от металлической стружки. Замените прокладку и закрутите пробки с моментом 60 Нм. Залейте масло через маслозаливное отверстие до тех пор, пока уровень его не достигнет нижнего края отверстия или будет уже выливаться из него.

Не допускайте низкого уровня масла в КПП. Это может привести к серьезным повреждениям коробки. Для проверки уровня масла поставьте автомобиль на горизонтальную площадку и дайте маслу остыть до температуры ниже 40 С.

Проверка сцепления

Для того, чтобы синхронизаторы в коробке работали долго, должно безупречно работать и сцепление. Для его проверки сделайте следующее:

• На холостых оборотах выжмите сцепление.
• Не позднее чем через 20 секунд медленно и аккуратно включите заднюю передачу.

Если при этом будет слышен скрежет, то сцепление нужно регулировать или полностью проверить его работоспособность.

Вентиляция КПП

Т.к. при движении автомобиля в коробке передач происходит нагрев масла, то внутри образуется повышенное давление. Для сброса излишнего давления вверху корпуса коробки есть специальный сапун. Периодически проверяйте его чистоту.

Заводская табличка

Заводская табличка расположена в верхней части корпуса коробки передач. Обычно от туда вам потребуется только три позиции:

Источник

Ремонт КПП ZF

Перед началом ремонта необходимо произвести диагностику. Для этого нужно установить код ошибки, соотнести его с видом неисправности и её возможной причиной. В некоторых случаях устранить неисправность можно своими руками, но так как коробка передач представляет собой сложное устройство, ремонт лучше доверить профессионалам.

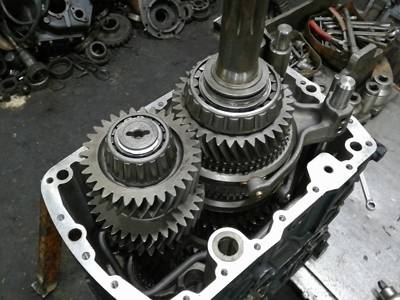

Для того, чтобы произвести ремонт трансмиссии, необходимо сначала разобрать КПП:

1. Снять узел переключения передач: вывернуть винты М8 из картера переключения, снять картер и уплотнители, демонтировать упорный щиток и пружину
2. Снять фланец крепления подшипника: ослабить винты крепления, снять фланцы и уплотнители
3. Разборка валов и штоков: отвинтить пробки с уплотнителем, вынуть пружины и штифты из картера, удалить винты по периметру картера. Ослабить контргайку на фланце ВОМ. Вытащить игольчатые подшипники, центральный вал управления. Снять вторичный вал и вилки переключения передач.

В процессе можно сделать переборку деталей, заменить уплотнители, укрепить соединения, поменять износившиеся винты. Также необходимо очистить от масляного осадка.

По коду неисправности можно узнать рекомендации по ремонту, например, если произошло короткое замыкание регулятора давления сцепления, то необходимо проверить все кабели и соединения, если где-то зажат кабель или есть разрыв, то этот участок необходимо поменять.

Кроме электроники очень часто случаются неисправности трансмиссии, в частности, ломается синхронизатор. В таких случаях его необходимо менять.

Стоимость новой КПП ZF-9S 1310 на КамАЗ достигает 300 тыс. рублей, реставрированной после капитального ремонта — 230 тыс. рублей.

Цена коробки ZF-16 составляет 370 тыс. рублей, б/у после капремонта и испытаний — 200 тыс. рублей.

Пользовались ли вы КПП ZF? Какие моменты в эксплуатации Вам понравились/не понравились?

Источник

КПП КАМАЗ 14. Купить коробку передач КАМАЗ 4310 без делителя

На старых моделях грузовиков Камского Автомобильного Завода применялась коробка передач КамАЗ 5320 без делителя. Она оснащена пятью ступенями переднего и одной ступенью заднего хода. Коробка передач КамАЗ КПП 14 не имеет повышенных и пониженных ступеней, поскольку в её комплектации ещё не применялся делитель. КПП КамАЗ 14 может быть модифицирована установкой делителя. В таком случае, она соответствует определению 15-й модели.

Этот агрегат широко использовался на ранних выпусках КамАЗов. Устанавливалась 14-я коробка передач на КамАЗ 4310, 5320 и их модификации. Грузовики Урал 4320 тоже оснащались адаптированным вариантом этого механизма. Пятиступенчатая коробка передач КамАЗ 14 подходит для работы на одиночных машинах: самосвалах, бортовых. Для тягачей и автопоездов она не соответствует требуемым параметрам.

Устройство коробки передач КамАЗ 4310 сходно с аналогичными узлами других марок авто. Корпусом, внутри которого находятся подвижные детали, служит чугунный картер. Ведущий вал задним концом расположен внутри картера, передний его конец через подшипник соединён с коленчатым валом. Промежуточный и ведомый валы закреплены через подшипники внутри картера. На валах находятся шестерни передач и синхронизаторы скорости вращения. Узел заднего хода выполнен отдельным блоком. Фото КПП КАМАЗ без делителя вы можете найти в нас в галерее.

Характеристики КПП КамАЗ 4310, передаточные числа:1. для первой передачи – 7,62;2. второй – 4,03;3. третьей – 2,50:4. четвёртой – 1,53;5. пятой – 1,0;6. и для заднего хода – 7,38.

Числа приведены для модели 14, в модификациях механизма 141, 142 и 144 значения передаточных чисел отличаются. В частности на автомобилях Урал прямая передача четвёртая, а пятая – скоростная. Коробка передач КамАЗ 4310 снабжена пятой прямой скоростью.

При включении одной из скоростей, водитель перемещением рычага сдвигает муфту, которая сцепляется с венцом шестерни. Обороты двигателя проходят путь от ведущего вала и шестерни на нём, на промежуточный вал. От его шестерней, крутящий момент передаётся на сцеплённую с муфтой шестерню и муфту, вращающую ведущий вал.

В устройство КПП КамАЗ 4310 входит и замковый механизм, предотвращающий одновременное включение нескольких передач. Также предусмотрен предохранитель, препятствующий случайному включению задней или первой скорости.

Купить коробку передач КамАЗ 14

Система переключения скоростей состоит из подвижных взаимодействующих частей, которые изнашиваются в процессе длительной эксплуатации, поэтому приходится купить коробку передач КамАЗ 14. Поскольку цена на КПП КамАЗ 4310 достаточно высока, то их продажа – достаточно выгодный бизнес. Этим пользуются нечистые на руку люди, желающие побольше заработать без серьёзных вложений. У таких поставщиков можно купить КПП 14 КамАЗ, изготовленные не по стандартам и без соблюдения технологического процесса производства.

Детали для автомобилей в нашей фирме имеют сертификаты соответствия и все необходимые документы. Продажа КПП и коробок передач на КамАЗ – одно из наших приоритетных направлений, поэтому мы сотрудничаем с заводом – изготовителем, и осуществляем прямые поставки оттуда. Благодаря оптовым закупкам и прямым поставкам, цена на коробку передач КамАЗ 4310 в нашем магазине ниже средней на рынке.

Мы предоставляем гарантию на все реализованные запасные части. Специалисты-консультанты помогут Вам определиться с нужной модификацией, подходящей для Вашей машины. Мы гарантируем быструю доставку покупки в указанное место. Доставка в отдельные города осуществляется бесплатно.

КПП или коробка переключения передач КАМАЗЧто это такое. Из чего сделана и какие функции выполняет. Основные модели и виды. В этом материале вы узнаете принцип работы и важные подробности об этом агрегате.

Коробка передач КАМАЗ по очень низким ценамКакие предложения можно найти в объявлениях. Вопросы по гарантии при покупке агрегатов с рук. Почему к покупки КПП нужно отнестись внимательно.

Проведение ремонтных работ

Избежать преждевременный ремонт коробки ZF помогает совершение должного ухода за данным агрегатом. В частности, автомобилист должен осуществлять самостоятельный контроль уровня масла. Его избыток или недостаток являются причиной того, почему автомобильная система дает сбой. Делая выбор в пользу синтетических масел, водитель продлевает ресурс коробки, ее составляющих деталей.

Заказать ремонт КПП ZF лучше в сервисном центре. Здесь при помощи метода деффектовки будет точно определено то, какой характер неисправности на автомобиле имеется. Проводится слив масла, которое необходимо проверить на внешнее состояние, помутнело ли оно или нет. Целесообразно осуществить замер осевых люфтов валов, после чего начинается ремонт КПП ZF (разборка коробки). На данном этапе обнаруживаются изношенные детали, которые необходимо заменить. Также, система отслеживается на предмет наличия трещин, сколов. Разборку КПП актуально провести, если отмечается высокая температура коробки.

Таким образом, ремонт КПП ZF подразумевает разборку коробки переключения передач, после чего детали имеющие износ подлежат замене.

ZF 16S151-Ecosplit на КамАз. Пользуемся коробкой правильно

ZF
Наш родной и горячо любимый КамАЗ
уже давно сотрудничает с немецким.

Механизмы завода «Кама» неприхотливы, поэтому владельцы грузовиков используют отечественную нефть на передаче КАМАЗ
5320 или 6520. Для этого используется марка TS-15K или всесезонный MT-16p. Концерн «ЛУКОЙЛ» выпускает отличную трансмиссию ТМ-5 SAE 80W-90

При использовании трансмиссии важно учитывать погодные условия. В жарком климате необходимо использовать более вязкие марки

85W-90, при сильных морозах. более жидкие. 75 Вт-90. Чтобы увеличить срок службы, рекомендуется использовать Shell Spirax S6 AXME, Castrol Syntrax Long Life, Esso Gear Oil GX.

Сколько литров нефти на линии КАМАЗ, производимой совместным предприятием ZF-KAMA? Для смазки этих блоков достаточно 8 литров смазки для ZF 9S1310 и ZF 16S151, а для ZF 16S181. 10 литров. Номера для замены, для первого заполнения требуется больше. Для данных модификаций это 9, 11 и 13 литров.

Когда вес имеет значение

В семейство самых больших механических КПП ZF Ecosplit входят две модели – 12- и 16-ступенчатая. Первая предназначена для эффективной передачи крутящего момента в диапазоне 1200…2250 Н·м, а более мощная вторая передает до 2750 Н·м. Они выпускаются в версиях direct drive (DD) или overdrive (OD). За 25 лет выпуска коробок этой серии ими оснащено более 1 млн грузовых автомобилей. Шестнадцатискоростные КПП ZF выпускаются четырех типов: 16S151, 16S181, 16S221, 16S251. Коробка передач ZF Ecosplit состоит из 4-скоростного редуктора, делителя передач, установленного спереди, и планетарного демультипликатора, установленного сзади, который служит для удвоения числа передач для движения вперед с 4 до 8. Делитель передач еще раз удваивает эти 8 передач. Он имеет две передачи (низшую и высшую), используя пары шестерен постоянного зацепления – одну или две. Таким образом, коробка всего имеет 16 передач вперед с небольшой разницей передаточных отношений между соседними передачами и 2 – назад. Небольшая разница передаточных отношений соседних пар коробки Ecosplit позволяет выбрать оптимальный режим движения в экономичном диапазоне числа оборотов двигателя. Кроме того, это облегчает управление КП и снижает уровень шума.

При схеме переключения «два Н» каждая из 8 передач для движения вперед и задний ход имеет свое собственное положение, изображенное на схеме. Нейтральные положения на линиях 3…4-й и 5…6-й передач.

Передачи делителя (B или Н) предварительно выбираются переключателем, кран срабатывает при выжимании сцепления. Разные усилия сопротивления пружин позволяют водителю хорошо чувствовать процесс переключения.

Коробки передач Ecosplit третьего поколения отличаются универсальностью применения и совместимостью с большим числом дополнительных агрегатов. Их можно, например, совместить с гидромуфтами WSK 400 или 440 и со встроенным вторичным замедлителем. КПП ZF Ecosplit могут поставляться со встроенными системами замедления Interder-2. Коробки этого семейства, наиболее полно отвечающие условиям эксплуатации грузовых автомобилей отечественного производства, применяются на автомобилях Минского автомобильного и Минского колесных тягачей заводов, «Яровитах», КамаАЗах, УралАЗах.

Разрабатывая автоматические КП (АКП) для тяжелых грузовых автомобилей, компания ZF спроектировала агрегаты, совмещающие отработанную технологию производства трансмиссий и современные электронные средства управления. Семейство автоматических коробок передач для автомобилей полной массой более 16 т называется AS-Tronic. Их конструкция позволяет водителю в любой момент перейти с автоматического режима работы трансмиссии на ручной и обратно.

В семейство входят два типа КПП ZF – 12-ступенчатая 12 AS 2301 и 16-ступенчатая 16 AS 2601. Первая комплектуется с силовыми агрегатами мощностью до 450 л.с. и крутящим моментом до 2300 Н·м. Вторая позволяет передавать момент до 2600 Н·м и мощность до 550 л.с. Конструктивно обе коробки выполнены по схеме с двумя промежуточными валами, встроенным делителем и планетарным демультипликатором.

Электронный блок управления КП постоянно связан с системами EDC, ABS, ASR через шину управления CAN.

В зависимости от замысла конструктора и дизайнера управление трансмиссией может осуществляться либо обычным рычагом, комбинацией рычага и переключателя режимов или рычагом, установленным на рулевой колонке. Оно включает комплекс самодиагностики с отображением состояния трансмиссии и выбранной передачи на информационном дисплее.

Коробки можно комплектовать валами отбора мощности с приводом от сцепления или выходного вала КП. Их также можно дополнять интардером, развивающим тормозную мощность до 500 кВт. В интардере нет вспомогательного контура циркуляции охлаждающей жидкости, а для охлаждения гидравлической жидкости используется встроенный теплообменник.

Устройство и принцип работы

Каждый тип коробки передач ZF в КАМАЗе имеет свое устройство. Так, 6-ступенчатые модели ZF 6S являются механическими и имеют синхронизаторы на 1-й, 2-й, 3-й, 4-й, 5-й и 6-й передачах.

Коробка передач ZF 9S1310 включает в себя:

• Планетарный демультипликатор, который удваивает количество передач.
• 4-ступенчатая понижающая коробка передач с кулачковой муфтой и передачей заднего хода;

Это дает 9 скоростей для движения вперед и 1 для движения назад. 4-ступенчатая секция характеризуется механическим переключением передач и оснащена сервопереключателем. Схема сдвига — «двойная H» или «каскадная H».

Демультипликатор имеет клапан двойного действия и пневматический цилиндр и обеспечивает:

• «каскад Н» — Предварительное выборочное переключение передач на рычаге переключения передач.
• С «двойной Н» — автоматическое изменение с 3/4 на 5/6 и наоборот;

В коробках передач ZF Ecomid шестерни приводятся в действие синхронизаторами, этот процесс происходит следующим образом

• без использования акселератора и сцепления при переключении с высшей на низшую передачу.
• без двойного сцепления при переключении с низшей на высшую передачу;

Коробка передач ZF 16 была разработана для тяжелых грузовиков, поскольку чем больше степень изменения передач, тем меньше нагрузка на двигатель, тем быстрее разгоняется автомобиль. Конструкция коробки передач ZF 16 s 151 предполагает наличие синхронизатора, что значительно упрощает процесс переключения передач, продлевает срок службы двигателя, сцепления и самой коробки передач.

Модель 16-ступенчатой коробки передач ZF 16S151 состоит из:

• передний рассекатель.
• демультипликатор;
• трансмиссия;

Коробка передач представляет собой синхронизированный блок с 4 передачами и валами переключения для заднего или переднего моста, сервопривод Servoshift. Включение задней скорости осуществляется через зубчатую муфту, установка передач — «двойная H» или «наложенная H».

Демультипликатор переключает передачи в двух режимах:

• с преселектором в «наложенном H» расположении.
• Скорости переключаются между 3/4 и 5/6 и наоборот в аранжировке «двойная H»;

Сервопереключатель представляет собой пневмомеханический привод с главным цилиндром.

Для переключения требуется пневматическая активация. Коробка передач может быть оснащена отбором мощности и гидродинамическим замедлителем. Большее количество передач снижает нагрузку на дорогу, делая езду более плавной, а расход топлива снижается до 15%.

Технические характеристики

Скутер КАМАЗ ZF 9S1310 TOU имеет следующие технические характеристики:

1. Максимальный входной крутящий момент — 1300 Н*м.
2. Передаточные числа:
   • реверс — 8.97.
   • вперед — 9,48-0,75;
3. Тип тахометра — электронный, z=8.
4. Вес — 190 кг.
5. Угол передачи — до 3°.
6. Максимальное давление воздуха — 10 бар.

Рабочие параметры коробки передач для автомобиля КамАЗ ZF 16:

1. Входной крутящий момент — 1850 Н*м.
2. Передаточные числа:
   • реверс — 15.36-12.92.
   • Для переднего хода — 16,41-1,00;
3. Тип спидометра — электронный, z=6.
4. Вес конструкции — 289 кг.
5. Наклон редуктора — 0-3°.
6. Стандартное давление воздуха — 6,2-10 бар.

Спецификация коробки передач — ZF 6S 700:

• Передаточные числа: 1-0,6/ 2-3,32/ 3-2,07/ 4-1,40/ 5-1,00/ 6-0,79/ R-5,58
• Ширина — 150 см
• Длина — 96 см
• Входной крутящий момент (макс.) — 700 Н*м
• Вес — 100 кг (без масла)
• Высота — 79 см

Данная коробка передач используется в грузовиках КАМАЗ 4308 и 43253. Более подробную информацию, такую как количество и тип масла, можно найти в руководстве, прилагаемом к коробке передач.

Средневесы

Девятиступенчатые КПП ZF Ecomid – основная механическая трансмиссия среднетоннажных автомобилей полной массой до 16 т. Единственный представитель этого семейства – коробка 9S 75/109 – выпускается в двух версиях.

Ряд передаточных отношений первой – 12,73…1,00, а максимальный крутящий момент около 1100 Н·м. Ее устанавливают на автомобили, работающие в городах, коммунальном хозяйстве, в промышленном транспорте, на строительстве – одним словом, где нужен широкий диапазон рабочих скоростей.

Вторая версия имеет передаточные числа от 9,48 до 0,75 с повышающей передачей и крутящий момент более 1300 Н·м. Ее предназначение – работа на магистральных грузовиках, в составе тягача с прицепом или полуприцепом. «Сжатый» ряд передаточных чисел рассчитан на движение с относительно стабильной скоростью и на большие расстояния.

Двенадцатиступенчатая версия АКП ZF AS-Tronic Mid – автоматический «двойник» механической коробки Ecomid. Ее выпускают с двумя вариантами передаточных чисел: 12,79…1,00 или 10,33…0,81. При этом максимальное передающее усилие AS-Tronic Mid заметно превосходит возможности коробки Ecomid (1600 Н·м против 1300).

Управление коробкой может осуществляться автономно или интегрироваться в общую систему управления автомобилем на основе CAN-шины (CAN-шина – единая медная шина, к которой подключены все электронные компоненты автоматизированной системы управления двигателем, тормозами, подвеской. Образуется единая компьютерная управляющая и диагностическая сеть, контролирующая все основные агрегаты автомобиля). Таким образом, она связана с блоком управлением двигателем EDC и комплексом управления тормозами ABS/ASR.
