Сеялка СУПН-8
Сеялка универсальная пропашная навесная является разработкой советского АПК. На сегодня выпускается рядом машиностроительных предприятий в усовершенствованных и модифицированных версиях. Агрегатируется с МТЗ-82(80) и другими универсально пропашными тракторами класса 1.4. В основном машина используется в агрегатах для точного посева кукурузы, подсолнечника, сои, фасоли. Особенно качественный посев без необходимости ручного прореживания всходов достигается при использовании калиброванного посевного материала.
Принцип работы
Машина имеет аналогичный сеялки СТВ вакуумный высевающий механизм со сменными дисками с калиброванными отверстиями. Конструкция машины предполагает высев семян с одновременной подкормкой минеральными удобрениями. Закрытие семян осуществляется загорточами с последующим прикатыванием колесом для обеспечения контакта семени с почвой. Современные версии СУПН оборудованы гидрофицированными маркерами и сигнализацией контроля работы сеющих механизмов, что увеличивает производительность и освобождает от дополнительного привлечения работников для обслуживания посевного агрегата в процессе выполнения работ.
Привод сеющих механизмов сеялки и туковый аппарат удобрений осуществляется от двух опорных колёс через цепной редуктор. Норма высева настраивается сменой размера приводной звёздочки в приводном редукторе. Вакуумная тяга в аппаратах обеспечивается разрежением вентилятора с распределителем, приводимого от независимого режима ВОМ трактора. В отдельных версиях СУПН устанавливался привод вентилятора от гидроматора в составе сеялки. Так же на данном типе сеялок, при выходе из строя вентилятора, практикуется переделка вакуумной тяги от вакуумного инжектора, установленного на выхлопной коллектор двигателя трактора.
Характеристики
| Рабочая ширина захвата, м | 5,6 |
| Глубина заделки семян, см | 4-12 |
| Количество высеваемых рядов | 8 |
| Ширина междурядий, см | 70 |
| Масса, кг | 1450 |
| Производительность, га/час | 5,1 |
| Рабочая скорость, км/час | 9 |
Так же существуют версии данной сеялки в шестирядного исполнении СУПН-6 с ширеной захвата 4,2 метра.
Пневматические сеялки СПЧ-8, СПЧ-6
Данные сеялки разработки советского АПК выпускались белорусским предприятием «Лидсельмаш» г. Лида является аналогом СУПН, также выпускаются в восьмирядной и шестирядной версиях. Навесные машины предназначены для точного высева пропашных культур: кукурузы, подсолнечника, хлопка, свеклы, бобовых и фасоли, бахчевых культур.
Особенности сеялки СПЧ
Отличием и преимуществом сеялки является возможность регулировки междурядий в пределах 45 -70 см. Привод высевающих механизмов осуществляется через цепной редуктор от прикатывающих колёс, а тукосеющих аппаратов для минеральных удобрений от цепных передач двух опорных ходовых колёс. Разрежение воздуха для сеющих аппаратов обеспечивается также вентилятором с приводом от независимого ВОМ трактора. Машины оборудованы сигнализирующей системой контроля высева.
Характеристики сеялки СПЧ-6
| Количество сеющих механизмов | 6 |
| Количество тукосеющих механизмов | 6 |
| Тип вентилятора | центробежный |
| Направление вращения | правое |
| Рабочая частота вращения ВОМ, об/мин | 1000 или 540 |
| Разряжение при вращении 1000 об, в мПа | 0,005-0,008 |
| Разрежение при вращении 540 об, мПа | 0,0025-0,004 |
| Количество приводных трамбовочных колёс, шт | 6 |
| Количество приводных опорных ходовых колёс, шт | 2 |
| Производительность, час/га | 1,9-4,2 |
| Ширина захвата, м | 2,7-4,2 |
| Основная ширина междурядия |
Регулируемая ширина, см
70
45, 50, 60,
Ёмкость бункера семян, дм³ 20
Ёмкость бункера семян, дм³ 30
Рабочая скорость, км/час
15
Глубина заделки семян, см 2-6
Габариты в рабочем положении, мм
2200
Глубина заделки удобрений, см 4-9
Масса конструкционная, кг 950
Удельный расход топлива в агрегате с МТЗ 82, кг на га 2,0-4,5
Классификация сеялок
По назначению сеялки делятся:
- Для посева зерновых культур
- Сеялки пропашные для посева кукурузы, подсолнечника, свеклы и других культур
- Специальные травяные сеялки, и сеялки, предназначенные для определённых культур
По способу действия высевающего аппарата:
- Механические катушечного типа
- Пневматические дисковые точного высева
- Пневмомеханического типа
По способу привода высевающих аппаратов делятся на машины:
- получающие механический привод от ходовых колёс сеялки
- механический от ВОМ трактора,
- от гидравлики трактора на гидромотор сеющей машины
- электромеханический привод от электродвигателя в составе сеющей машины
- электрогидравлический комбинированный привод
По характеру ведения посева:
- машины для посевов после предпосевной обработки
- сеялки с возможностью проведения прямого посева по стерне без нарушения верхнего слоя
- посевные машины осуществляющие посев разбрасыванием применяются с последующим или одновременным боронованием для заделки семян
По способу соединения с трактором существуют:
- прицепные
- полуприцепные
- навесные сеялки
Сеялки точного высева СТВ
Сеялки выпускаются предприятием ЗАО « Лидаагропроммаш» предназначены для посева кукурузы, фасоли, подсолнечника, гороха, арахиса, люпина, хлопка, сои, калиброванных дражированных семян свеклы, рапса, лука, шпината, капусты и семян других культур схожих по массе и размеру с выше перечисленными (не меньше размера 2,5 мм).
СТВ-12У с прикатывающими катками
СТВ-8К предназначена для высева кукурузы, подсолнечника, сои и других овощных культур с размером семени не меньше 2,5 мм на междурядьях 60-75 см. В стандартной комплектации установлены высевающие диски под кукурузу.
СТВ-8КУ – в дополнение к характеристикам СТВ -8К данная сеялка производит одновременное внесение минеральных удобрений
СТВ-12 – работает с семенами выше перечисленных культур на междурядьях 45 -50 см, при необходимости может перенастраиваться на междурядья 60-75 см. Сеялка укомплектована дисками для свеклы с комплектом дисков в ЗИП для кукурузы.
СТВ-12У –обеспечивает посев с междурядьями 45 – 50 см с одновременным внесением удобрений. Установлены диски для свеклы и комплект для кукурузы в ЗИПе.
СТВ-6Д и СТВ-8Д с двойным сошником и междурядьем 60-75 см. Стандартно укомплектованы дисками для кукурузы.
СТВ-6ДУ и СТВ -8ДУ с двойным сошником и междурядьем 60-75 см производит высев с одновременным внесением минеральных удобрений.
По желанию покупателя сеялки комплектуются дополнительными сменными комплектами высевающих дисков и сошников под требуемую культуру.
Характеристики сменных дисков сеялки СТВ по культуры
| Маркировка высевающего диска | Количество отверстий | Диаметр отверстий, мм | Культура высева |
| СТ 6.03.330 | 32 | 5 | Кукуруза |
| СТ 6.03.330-1 | 48 | 2 | Калиброванная свекла |
| СТ 6.03.330-2 | 32 | 3 | Подсолнечник |
| СТ 6.03.330-3 | 96 | 1.2 | Лук |
| СТ 6.03.330-4 | 48 | 3 | Соя |
Характеристики сеялок СТВ-6Д и СТВ-8Д
| Показатели | СТВ-6Д/ СТВ-6ДУ | СТВ-8Д/ СТВ -8ДУ |
| Рабочая ширина, м | 3.0-3.75 | 4.2-5.2 |
| Междурядия, | 60-75 | |
| Количество сеющих аппаратов | 6 | 8 |
| Дорожный просвет, мм | 210 | |
| Глубина заделки семян, см | 2 — 7 | |
| Вместимость бункеров семян, дм³ | 28х6=168 | 28х8=224 |
| Вместимость бункеров удобрений, дм³ | (70х2)+(2х35)=210 (для СТВ-6ДУ) | 70х4=280 (для СТВ-8ДУ) |
| Диаметр опорного колеса -прикатывающего колеса, мм | 400 — 330 | |
| Обороты привода независимого ВОМ, об/мин | 1000 | |
| Масса сеялки, кг | 1450/1650 | 1720/1980 |
| Рабочая скорость, км/час | 15 | |
| Транспортная скорость, км/час | 20 | |
| Габариты рабочего положения длина/ширина/высота, мм | 1650/4250/2550 | 1900/5750/2550 |
| Габариты транспортного положения длина/ширина/высота, мм | 5600/2450/2550 | 7100/2600/2550 |
| Тяговый класс агрегатируемого трактора, т.с. | 1.4 | 2 |
История создания сеялки СЗ-3,6
История началась еще в конце 19-го века, а точнее в 1874 году, именно тогда два брата англичанина Роберт и Томас Эльвороти, открывают в Елисоветграде (современный Кировоград) мастерскую по сборке конных сеялок.
В последующие годы мастерская превратилась в один из крупнейших в Европе производителей сельскохозяйственного оборудования. К концу 1917 года на производстве трудилось более 7 тыс. человек. После октябрьской революции, в 1919 году завод нацианализировали. К 1925 году производство сеялок в сравнении с 1913 годом возросло в 2,5 раза. В конце 20-х годов продукция завода пошла на экспорт в государства ближнего Востока.
В 1929 году предприятие освоило первой в стране тракторной, зерновой сеялки Т-1. Эта модель удостоилась золотой медали на междунородной выставке в Либаве. А в 1937 ее модификация сеялка Т-7 взяла «Гран-при» на выставке в Париже.
С началом Великой Отечественной войны завод эвакуировали в Пензенскую область. Там в суровых условиях, в землянках и недостроенных площадях сахарного завода начали производство боеприпасов.
После освобождения Кировограда в 1944 году, началось восстановление разрушенного на 84% завода. В 1945 году выпущено уже 1500 сеялок, а в 1950-м уровень производства превзошел до военный. 45 наименований посевных агрегатов было разработано и запущенно в серию, уже в первое десятилетие по окончанию войны. В 1955-м завод производил уже 78 тыс. сельскохозяйственных машин в год.
С конца 60-х годов завод значительно расширяется, происходит значительное переоборудование. Это позволяет предприятию обновить модельный ряд, появляется более современная зернотуковая сеялка СЗ-3,6.
К началу 90-х предприятие обладает мощностями для выпуска 100 сеялок в год. После распада СССР, в 1993 году происходит преобразование в ОАО «Красная звезда». В 2003 завод получает Украинское название «Червона зирка».
Сегодня это крупнейшая компания в восточной Европе и странах СНГ специализирующаяся на производстве посевного оборудования.
Современные травяные сеялки
На данный момент, если не учитывать древние модели советского АПК, для эффективного высева трав и сидератов идеальным сеющим агрегатом будут представленные пока зарубежными производителями посевные модули с пневмомеханическим внесением семян.
Машина представляет собой высевающий аппарат с приводом от гидроматора запитанного секцией гидрораспределителя трактора либо электродвигателя, подключенного к бортовой электросети трактора. Приводной узел обеспечивает: вращение катушки, дозирующей семена; и вентилятора, создающего поток воздуха для выдува семян. Выданные семена катушкой из общей камеры через распределитель давлением воздуха подаются по трубопроводам к рассеивателям, обеспечивающим равномерное внесение семян. Регулировка нормы внесения и контроль высева осуществляется электронным блоком с пультом программирования.
Данные модули устанавливаются на рамы почвообрабатывающих прицепных машин, таких как пальцевые бороны или культиваторы. Таким образом, агрегат с установленным посевным модулем обеспечивает высев травяной культуры разбрасыванием с одновременной заделкой семян бороной в составе почвообрабатывающей машины. В общем тренде развития посевной техники подобные модули устанавливаются в составе всех современных посевных машин и обрабатывающепосевных комплексов, работающих в агрегатах энергонасыщенными тракторами.
Классификация сеялок
По назначению сеялки делятся:
- Для посева зерновых культур
- Сеялки пропашные для посева кукурузы, подсолнечника, свеклы и других культур
- Специальные травяные сеялки, и сеялки, предназначенные для определённых культур
По способу действия высевающего аппарата:
- Механические катушечного типа
- Пневматические дисковые точного высева
- Пневмомеханического типа
По способу привода высевающих аппаратов делятся на машины:
- получающие механический привод от ходовых колёс сеялки
- механический от ВОМ трактора,
- от гидравлики трактора на гидромотор сеющей машины
- электромеханический привод от электродвигателя в составе сеющей машины
- электрогидравлический комбинированный привод
По характеру ведения посева:
- машины для посевов после предпосевной обработки
- сеялки с возможностью проведения прямого посева по стерне без нарушения верхнего слоя
- посевные машины осуществляющие посев разбрасыванием применяются с последующим или одновременным боронованием для заделки семян
По способу соединения с трактором существуют:
- прицепные
- полуприцепные
- навесные сеялки
спч-6 инструкция
Рейтинг: 4.5/5.0 (1799 проголосовавших)
Категория: Инструкции
Описание
Сеялки СПЧ-6
Сеялки СПЧ-6
При подготовке к работе сеялок СПЧ-6 вначале нужно установить заданную ширину междурядий и глубину хода сошников (глубину посева), наладить посевные секции.
Перед установкой сеялки на заданную глубину посева нужно проверить давление в шинах опорных колес (норма – 2,25 кг/см 2 ). Затем сеялку, навешенную на трактор, поднимают в транспортное положение и устанавливают под колеса прокладки. Их высота должна быть на 2-4см (в зависимости от состояния почвы) меньше заданной глубины посева. Если посев намечено проводить на глубину 8 см, цепь на носке сошника должна быть зашплинтована на 4-5-ом звене.
Сеялку медленно опускают, пока пяты сошников не коснутся поверхности регулировочной площадки. Пяты всех сошников должны коснуться площадки одновременно. Если же этого не происходит, требуется регулировать сжатие пружины посевной секции. При таком положении сошников с помощью винта опорные колеса опускают до соприкосновения с подкладками.
4. Выбор звездочек высевающих аппаратов сеялок СПЧ-6
Число зубьев звездочки на валу высевающего диска
Число отверстий в высевающем диске
Расстояние между зернами в ряду (см) или шт./пм при числе зубьев звездочки на оси уплотняющего катка
При первых проходах агрегата по полю требуется проверить соответствие установленной глубины посева заданной.
На норму высева сеялки СПЧ-6 устанавливают подбором соответствующего высевающего диска и звездочек привода высевающего аппарата. Это делают с учетом фактического расстояния между зернами в рядке (шт./п.м), определяемого по формуле
где а – расстояние между зернами в рядке;
0,9 – коэффициент, учитывающий проскальзывание уплотняющего катка;
М – заданная норма высева семян на 1га, тыс. шт.
По найденному расстоянию и таблице 4 подбирают нужные звездочки. Затем их устанавливают на вал высевающего диска и ось уплотняющего катка. После этого подбирают высевающие диски с соответствующим числом отверстий. Если имеющиеся диски не обеспечивают заданной нормы высева, в глухих дисках просверливают требуемое количество отверстий. Его определяют по формуле
где D – диаметр уплотняющего катка, см; Z2 – число зубьев звездочки на валу высевающего диска; Z1 – число зубьев звездочки на оси уплотняющего катка.
Для установки сбрасывателя семян (рисунок 1), обеспечивающего однозерновой посев, посевную секцию с семенами в зерновой банке нужно опустить на подставку таким образом, чтобы уплотняющий каток можно было провернуть вручную. После этого включают эксгаустер.
Проворачивая каток и медленно опуская стержень сбрасывателя вниз, нужно добиться, чтобы в каждом отверстии высевающего диска оставалось по одному зерну. При этом не должно быть пропусков семян. По окончании регулировки стержень сбрасывателя зафиксировать на крепежной планке.
1 – стержни сбрасывателя
Рисунок 1. Установка сбрасывателя семян СПЧ-6
Затем обеспечивают устойчивую работу высевающих аппаратов. Для этого, прежде всего, устраняют проскальзывание ремней клиноременной передачи, регулируя их натяжение с помощью вилки. Не следует натягивать ремни слишком сильно, это вызовет их преждевременный износ. Нормальный прогиб ремня при нажатии рукой (с усилием 3 кг) равен его толщине.
Несоосность приводного шкива и вала эксгаустера вызывает перекручивание ремней. Устранить эту неисправность можно путем подбора толщины прокладок на рамке эксгаустера. Для обеспечения нормального стыкового междурядья (70±5 см) при смежных проходах агрегата необходимо установить правильный вылет маркера. Для этого можно использовать данные таблицы 5.
Классификация сеялок
По назначению сеялки делятся:
- Для посева зерновых культур
- Сеялки пропашные для посева кукурузы, подсолнечника, свеклы и других культур
- Специальные травяные сеялки, и сеялки, предназначенные для определённых культур
По способу действия высевающего аппарата:
- Механические катушечного типа
- Пневматические дисковые точного высева
- Пневмомеханического типа
По способу привода высевающих аппаратов делятся на машины:
- получающие механический привод от ходовых колёс сеялки
- механический от ВОМ трактора,
- от гидравлики трактора на гидромотор сеющей машины
- электромеханический привод от электродвигателя в составе сеющей машины
- электрогидравлический комбинированный привод
По характеру ведения посева:
- машины для посевов после предпосевной обработки
- сеялки с возможностью проведения прямого посева по стерне без нарушения верхнего слоя
- посевные машины осуществляющие посев разбрасыванием применяются с последующим или одновременным боронованием для заделки семян
По способу соединения с трактором существуют:
- прицепные
- полуприцепные
- навесные сеялки
Сеялка СУПН-8
Сеялка универсальная пропашная навесная является разработкой советского АПК. На сегодня выпускается рядом машиностроительных предприятий в усовершенствованных и модифицированных версиях. Агрегатируется с МТЗ-82(80) и другими универсально пропашными тракторами класса 1.4. В основном машина используется в агрегатах для точного посева кукурузы, подсолнечника, сои, фасоли. Особенно качественный посев без необходимости ручного прореживания всходов достигается при использовании калиброванного посевного материала.
Сеялка точного высева СУПН-8
Принцип работы
Машина имеет аналогичный сеялки СТВ вакуумный высевающий механизм со сменными дисками с калиброванными отверстиями. Конструкция машины предполагает высев семян с одновременной подкормкой минеральными удобрениями. Закрытие семян осуществляется загорточами с последующим прикатыванием колесом для обеспечения контакта семени с почвой. Современные версии СУПН оборудованы гидрофицированными маркерами и сигнализацией контроля работы сеющих механизмов, что увеличивает производительность и освобождает от дополнительного привлечения работников для обслуживания посевного агрегата в процессе выполнения работ.

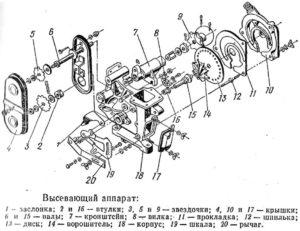

Высевающий аппарат СУПН 8
Привод сеющих механизмов сеялки и туковый аппарат удобрений осуществляется от двух опорных колёс через цепной редуктор. Норма высева настраивается сменой размера приводной звёздочки в приводном редукторе. Вакуумная тяга в аппаратах обеспечивается разрежением вентилятора с распределителем, приводимого от независимого режима ВОМ трактора. В отдельных версиях СУПН устанавливался привод вентилятора от гидроматора в составе сеялки. Так же на данном типе сеялок, при выходе из строя вентилятора, практикуется переделка вакуумной тяги от вакуумного инжектора, установленного на выхлопной коллектор двигателя трактора.
Характеристики
| Рабочая ширина захвата, м | 5,6 |
| Глубина заделки семян, см | 4-12 |
| Количество высеваемых рядов | 8 |
| Ширина междурядий, см | 70 |
| Масса, кг | 1450 |
| Производительность, га/час | 5,1 |
| Рабочая скорость, км/час | 9 |
Так же существуют версии данной сеялки в шестирядного исполнении СУПН-6 с ширеной захвата 4,2 метра.
Варианты модификаций сеялки СПУ-6
ОАО «Лида Агромпроммаш» выпускает несколько модификаций сеялкСеялка СПУ-6: технические характеристикии СПУ-6, которые имеют дополнительные функции и незначительные изменения в элементах конструкции. Самыми популярными модификациями из них стали:
- СПУ-6Л – сеялка, оснащённая специальным «льняным» устройством сошников, предназначенная для бережного посева семян льна. Ее особенностью является стандартная ширина междурядий, составляющая 620 мм.
- СПУ-6Д – сеялка с дисковым строением сошников, помогающим более бережно обрабатывать почву и придающая большую надёжность в работе.
Сеялки точного высева СТВ
Сеялки выпускаются предприятием ЗАО « Лидаагропроммаш» предназначены для посева кукурузы, фасоли, подсолнечника, гороха, арахиса, люпина, хлопка, сои, калиброванных дражированных семян свеклы, рапса, лука, шпината, капусты и семян других культур схожих по массе и размеру с выше перечисленными (не меньше размера 2,5 мм).
СТВ-12У с прикатывающими катками
СТВ-8К предназначена для высева кукурузы, подсолнечника, сои и других овощных культур с размером семени не меньше 2,5 мм на междурядьях 60-75 см. В стандартной комплектации установлены высевающие диски под кукурузу.
СТВ-8КУ – в дополнение к характеристикам СТВ -8К данная сеялка производит одновременное внесение минеральных удобрений
СТВ-12 – работает с семенами выше перечисленных культур на междурядьях 45 -50 см, при необходимости может перенастраиваться на междурядья 60-75 см. Сеялка укомплектована дисками для свеклы с комплектом дисков в ЗИП для кукурузы.
СТВ-12У –обеспечивает посев с междурядьями 45 – 50 см с одновременным внесением удобрений. Установлены диски для свеклы и комплект для кукурузы в ЗИПе.
СТВ-6Д и СТВ-8Д с двойным сошником и междурядьем 60-75 см. Стандартно укомплектованы дисками для кукурузы.
СТВ-6ДУ и СТВ -8ДУ с двойным сошником и междурядьем 60-75 см производит высев с одновременным внесением минеральных удобрений.
По желанию покупателя сеялки комплектуются дополнительными сменными комплектами высевающих дисков и сошников под требуемую культуру.
Характеристики сменных дисков сеялки СТВ по культуры
| Маркировка высевающего диска | Количество отверстий | Диаметр отверстий, мм | Культура высева |
| СТ 6.03.330 | 32 | 5 | Кукуруза |
| СТ 6.03.330-1 | 48 | 2 | Калиброванная свекла |
| СТ 6.03.330-2 | 32 | 3 | Подсолнечник |
| СТ 6.03.330-3 | 96 | 1.2 | Лук |
| СТ 6.03.330-4 | 48 | 3 | Соя |
Характеристики сеялок СТВ-6Д и СТВ-8Д
| Показатели | СТВ-6Д/ СТВ-6ДУ | СТВ-8Д/ СТВ -8ДУ |
| Рабочая ширина, м | 3.0-3.75 | 4.2-5.2 |
| Междурядия, | 60-75 | |
| Количество сеющих аппаратов | 6 | 8 |
| Дорожный просвет, мм | 210 | |
| Глубина заделки семян, см | 2 — 7 | |
| Вместимость бункеров семян, дм³ | 28х6=168 | 28х8=224 |
| Вместимость бункеров удобрений, дм³ | (70х2)+(2х35)=210 (для СТВ-6ДУ) | 70х4=280 (для СТВ-8ДУ) |
| Диаметр опорного колеса -прикатывающего колеса, мм | 400 — 330 | |
| Обороты привода независимого ВОМ, об/мин | 1000 | |
| Масса сеялки, кг | 1450/1650 | 1720/1980 |
| Рабочая скорость, км/час | 15 | |
| Транспортная скорость, км/час | 20 | |
| Габариты рабочего положения длина/ширина/высота, мм | 1650/4250/2550 | 1900/5750/2550 |
| Габариты транспортного положения длина/ширина/высота, мм | 5600/2450/2550 | 7100/2600/2550 |
| Тяговый класс агрегатируемого трактора, т.с. | 1.4 | 2 |
Пневматические сеялки СПЧ-8, СПЧ-6
Данные сеялки разработки советского АПК выпускались белорусским предприятием «Лидсельмаш» г. Лида является аналогом СУПН, также выпускаются в восьмирядной и шестирядной версиях. Навесные машины предназначены для точного высева пропашных культур: кукурузы, подсолнечника, хлопка, свеклы, бобовых и фасоли, бахчевых культур.

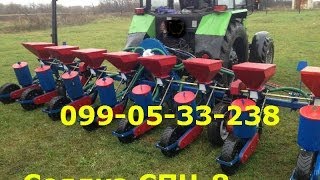

СПЧ-8 с трактором МТЗ 82
Особенности сеялки СПЧ
Отличием и преимуществом сеялки является возможность регулировки междурядий в пределах 45 -70 см. Привод высевающих механизмов осуществляется через цепной редуктор от прикатывающих колёс, а тукосеющих аппаратов для минеральных удобрений от цепных передач двух опорных ходовых колёс. Разрежение воздуха для сеющих аппаратов обеспечивается также вентилятором с приводом от независимого ВОМ трактора. Машины оборудованы сигнализирующей системой контроля высева.
Пневматическая часть СПЧ-8
Характеристики сеялки СПЧ-6
| Количество сеющих механизмов | 6 |
| Количество тукосеющих механизмов | 6 |
| Тип вентилятора | центробежный |
| Направление вращения | правое |
| Рабочая частота вращения ВОМ, об/мин | 1000 или 540 |
| Разряжение при вращении 1000 об, в мПа | 0,005-0,008 |
| Разрежение при вращении 540 об, мПа | 0,0025-0,004 |
| Количество приводных трамбовочных колёс, шт | 6 |
| Количество приводных опорных ходовых колёс, шт | 2 |
| Производительность, час/га | 1,9-4,2 |
| Ширина захвата, м | 2,7-4,2 |
| Основная ширина междурядия Регулируемая ширина, см | 70 45, 50, 60, |
| Ёмкость бункера семян, дм³ | 20 |
| Ёмкость бункера семян, дм³ | 30 |
| Рабочая скорость, км/час При посеве свеклы При посеве кукурузы Транспортная скорость | 5,4 7,2 15 |
| Глубина заделки семян, см | 2-6 |
| Габариты в рабочем положении, мм Длина Ширина Высота | 1900 7000 2200 |
| Глубина заделки удобрений, см | 4-9 |
| Масса конструкционная, кг | 950 |
| Удельный расход топлива в агрегате с МТЗ 82, кг на га | 2,0-4,5 |
Сеялки СПЧ-6
При подготовке к работе сеялок СПЧ-6 вначале нужно установить заданную ширину междурядий и глубину хода сошников (глубину посева), наладить посевные секции.
Перед установкой сеялки на заданную глубину посева нужно проверить давление в шинах опорных колес (норма — 2,25 кг/см 2 ). Затем сеялку, навешенную на трактор, поднимают в транспортное положение и устанавливают под колеса прокладки. Их высота должна быть на 2-4см (в зависимости от состояния почвы) меньше заданной глубины посева. Если посев намечено проводить на глубину 8 см, цепь на носке сошника должна быть зашплинтована на 4-5-ом звене.
Сеялку медленно опускают, пока пяты сошников не коснутся поверхности регулировочной площадки. Пяты всех сошников должны коснуться площадки одновременно. Если же этого не происходит, требуется регулировать сжатие пружины посевной секции. При таком положении сошников с помощью винта опорные колеса опускают до соприкосновения с подкладками.
4. Выбор звездочек высевающих аппаратов сеялок СПЧ-6
При первых проходах агрегата по полю требуется проверить соответствие установленной глубины посева заданной.
На норму высева сеялки СПЧ-6 устанавливают подбором соответствующего высевающего диска и звездочек привода высевающего аппарата. Это делают с учетом фактического расстояния между зернами в рядке (шт./п.м), определяемого по формуле
где а — расстояние между зернами в рядке;
0,9 — коэффициент, учитывающий проскальзывание уплотняющего катка;
М — заданная норма высева семян на 1га, тыс. шт.
По найденному расстоянию и таблице 4 подбирают нужные звездочки. Затем их устанавливают на вал высевающего диска и ось уплотняющего катка. После этого подбирают высевающие диски с соответствующим числом отверстий. Если имеющиеся диски не обеспечивают заданной нормы высева, в глухих дисках просверливают требуемое количество отверстий. Его определяют по формуле
где D — диаметр уплотняющего катка, см; Z2 — число зубьев звездочки на валу высевающего диска; Z1 — число зубьев звездочки на оси уплотняющего катка.
Для установки сбрасывателя семян (рисунок 1), обеспечивающего однозерновой посев, посевную секцию с семенами в зерновой банке нужно опустить на подставку таким образом, чтобы уплотняющий каток можно было провернуть вручную. После этого включают эксгаустер.
Проворачивая каток и медленно опуская стержень сбрасывателя вниз, нужно добиться, чтобы в каждом отверстии высевающего диска оставалось по одному зерну. При этом не должно быть пропусков семян. По окончании регулировки стержень сбрасывателя зафиксировать на крепежной планке.
1 — стержни сбрасывателя
Рисунок 1. Установка сбрасывателя семян СПЧ-6
Затем обеспечивают устойчивую работу высевающих аппаратов. Для этого, прежде всего, устраняют проскальзывание ремней клиноременной передачи, регулируя их натяжение с помощью вилки. Не следует натягивать ремни слишком сильно, это вызовет их преждевременный износ. Нормальный прогиб ремня при нажатии рукой (с усилием 3 кг) равен его толщине.
Несоосность приводного шкива и вала эксгаустера вызывает перекручивание ремней. Устранить эту неисправность можно путем подбора толщины прокладок на рамке эксгаустера. Для обеспечения нормального стыкового междурядья (70±5 см) при смежных проходах агрегата необходимо установить правильный вылет маркера. Для этого можно использовать данные таблицы 5.
