ГАЗ 53
В истории советского автомобилестроения самым массово выпускаемой грузовой машиной заслуженно считается всем известный «труженик» ГАЗ-53 – в период с 1961 по 1992 год в общей сложности всего было выпущено более чем 4 млн. автомобилей, выполненных в различных вариантах. ГАЗ-53 принадлежит к семейству среднетоннажных грузовых машин 3-го поколения, выпускаемых на Горьковском автозаводе.
Старт производству этого легендарного грузовика был дан 50 лет назад – в октябре 1961 года. Следует отметить, что эта машина вплоть до наступления 1965 года официально выпускалась под заводским индексом ГАЗ-53Ф. В период с 1965 по январь 1983 года индекс советского «труженика» был следующим – ГАЗ-53А. С января 1983 года и по январь 1993 года последняя выпускаемая модификация производилась под заводским индексом ГАЗ-53-12.
Данный грузовик не случайно называли не иначе, как «рабочей лошадкой» экономики Советского Союза – он присутствовал практически во всех сферах народного хозяйства социалистической страны: сельское хозяйство, сфера строительства, грузовые перевозки и прочее. Помимо всего прочего, невозможно переоценить заслугу ГАЗ-53 в процессе освоения целинных земель в Средней Азии (степи Казахстана), инициированного тогдашним генсеком СССР Н.С. Хрущёвым – этот «труженик» осуществлял перевозки урожаев зерновых культур, и как нельзя наилучшим образом подходил к здешним климатическим условиям. Также модификация данного грузовика ГАЗ-53А-016 (годы выпуска 1966-1983 гг.), предназначенная для нужд вооружённых сил Советского Союза, отлично справлялась с возложенными на неё функциями. В последние годы своего выпуска (1984-1992) модели, работающие на бензине, дополнились модификациями, в качестве своего топлива, использовавшие сжатый природный и сжиженный газы. – Речь идёт о грузовиках ГАЗ-53-19 и ГАЗ-53-27.
Следует отметить, что различные модификации грузовика ГАЗ-53 успешно использовались не только на территории Советского Союза – в рамках братской помощи были налажены поставки этих машин в страны, входившие в так называемый блок социалистических государств: Восточная Германия (ГДР), Венгрия, Чехословакия, Румыния, Югославия, Вьетнам, Лаос, Куба, Монголия и КНДР. Что касается последних 3-х стран, здесь кое-где до сих пор можно встретить исправно работающие ГАЗ-53, что ещё раз наочно доказывает о простоте и надёжности эксплуатации этих машин. Любопытный факт: поставки грузовиков ГАЗ-53 также были налажены и в соседнюю Финляндию, невзирая на то, что она не являлась социалистической страной – советский грузовик отлично зарекомендовал себя в здешних климатических условиях.
В период с 1967 года по 1991 год на предприятии «Мадара» (г. Шумен, Болгария) был налажен выпуск грузовиков ГАЗ-53А и 53-12 – они собирались из сборочных комплектов производства СССР. Как сказали бы в наши дни, данное производство осуществляло свою деятельность согласно лицензии Горьковского автозавода. Любопытный факт: на предприятии «Мадара» с начала 70-х годов собранные здесь грузовики ГАЗ-53 оснащались дизелем мощностью в 80 лошадиных сил производства моторостроительного завода «Васил Коларов» (г. Варны, Болгария). Их выпуск осуществлялся согласно лицензии фирмы Perkins (Англия). Таким образом, получалось, что в социалистической Болгарии советские грузовики ездили на капиталистических дизелях. В 80-е годы предприятие «Мадара» ежегодно выпускала порядком 3000 экземпляров грузового автомобиля ГАЗ-53, которые отвечали всем условиям работы этой страны.
Разновидности кузовов
Бортовой кузов

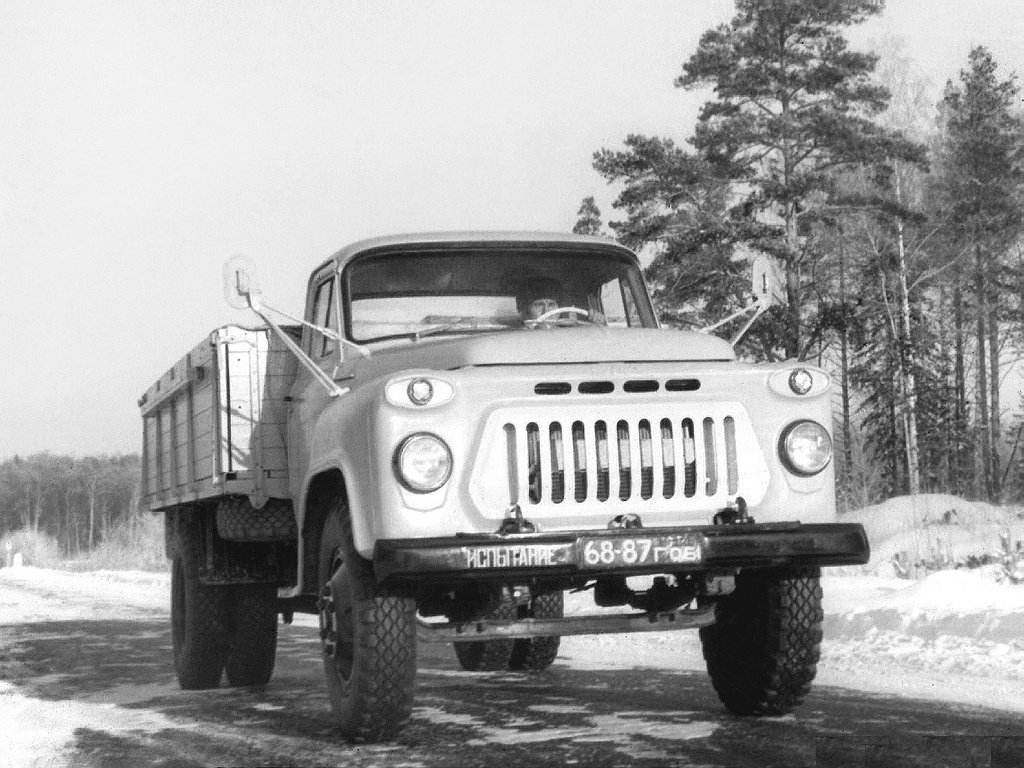

С начала и до конца выпуска ГАЗ 53 имел три основных модификации. Первой из них был ГАЗ 53Ф, он производился с 1961 по 1967 год. Изначально автомобиль комплектовался рядным 6-цилиндровым двигателем ГАЗ 11, он имел грузоподъемность три тонны. К концу выпуска модели грузоподъемность увеличили до 3,5 тонн.
Параллельно с ГАЗ 53Ф в 1965 году стартовало производство ГАЗ 53А, грузоподъемность машины была увеличена до 4 тонн. Грузовик уже оснащался 8-цилиндровым мотором Заволжского моторного завода, передняя подвеска автомобиля была усилена с расчетом на перевозку более тяжелого груза.
Модель выпускалась до 1983 года.

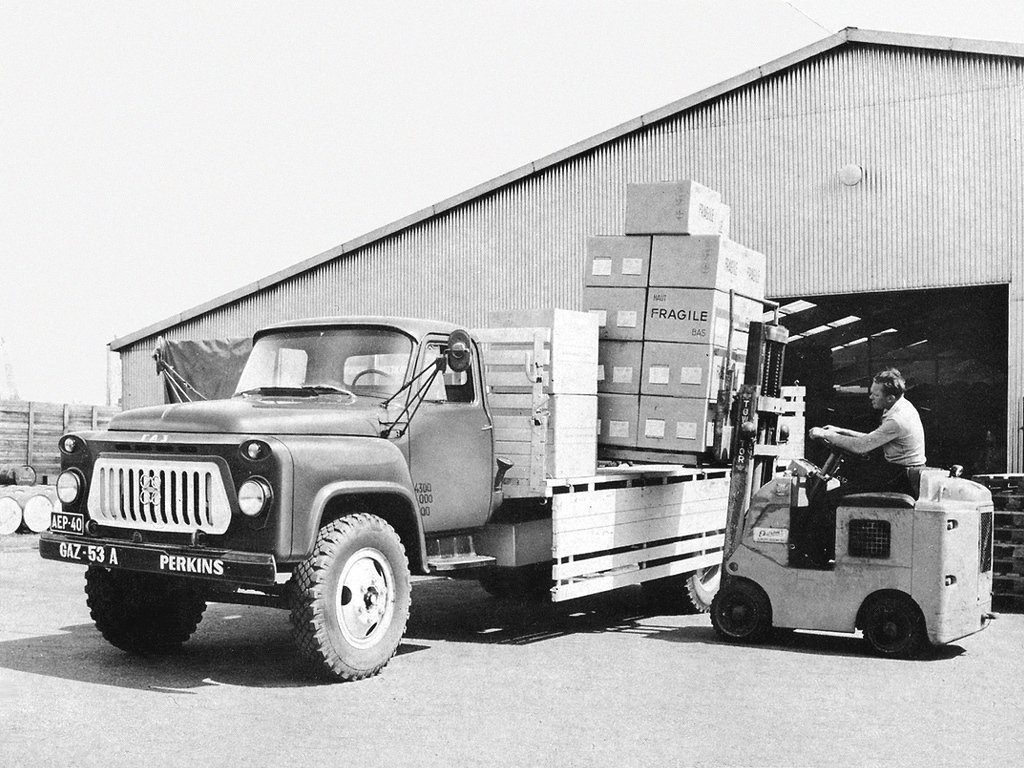

Так выглядит грузовик ГАЗ 53 А
В обновленном варианте появилась бесконтактная система зажигания, 2-х контурная гидравлическая тормозная система. Тормоза газ 53 были дополнены двумя вакуумными усилителями.
Приблизительно с 1987 года на модификации последней версии 53 12 стали устанавливать объемные боковые зеркала с улучшенной обзорностью. Скорость ГАЗ 53 12 увеличилась с 85 до 90 км час по отношению к модели предыдущего выпуска 53А.
С 1966 по 1983 год выпускалась модификация бортового грузовика для нужд Советской Армии, она имела название ГАЗ 53Н. Машина комплектовалась предпусковым подогревателем и вторым бензиновым баком емкостью на 105 литров.
Самосвал
Для установки металлического кузова самосвала ГАЗ 53 разрабатывал два вида шасси – 53 02 и 53 14.
Кузов обладал разгрузкой на 3 стороны – по бокам и назад. Шасси 53 02 также подходило и для установки автофургонов. ГАЗ-САЗ 53Б производил еще Фрунзенский автосборочный завод, конструктивно модель не имела никаких отличий от самосвала Саранского производства.
Про модель САЗ 3503 в интернете много противоречивой информации. Многие источники утверждают, что самосвал создан на шасси 53 02, но это все-таки не совсем верно
Если обратить внимание на объявления о продаже машин, то по характеристикам можно понять, что самосвал создавался на базе шасси ГАЗ 52 02, так как в заявленных продавцами данных указан 6-цилиндровый двигатель объемом 3, 5 л и подтверждается грузоподъемность 2,5 тонны
На базе 53 02 Саранским заводом была разработана и модель САЗ 3502. В отличие ГАЗ-САЗ 53Б этот самосвал имел только одностороннюю разгрузку кузова (назад), но зато предварительно мог подниматься гидроцилиндром на высоту 2,1 м. грузоподъемность у САЗ 3502 меньше – она составляет 3,2 тонны. В Саранске эта модель фактически не производилась, ее выпуск освоил Фрунзенский автосборочный завод.
Модификация шасси 53 14 для самосвалов создана на базе модели серии 53 12, а на этой основе Саранск изготавливал модель САЗ-3507, серийный выпуск был освоен в 1984 году. Но шасси 53 14 конструктивно ничем не отличалось от 53 02, по сути, поменялся только индекс.
https://youtube.com/watch?v=Hmof-WW8JqM
Автобус
Для сборки автобусов на автозавод ГАЗ выпускал удлиненное шасси 53 40. Автобусы собирал Курганский завод, небольшими партиями они производились и в городе Семенов Горьковской (ныне Нижегородской) области. В 1971 году в Кургане собирались опытные партии, начало серийного выпуска КАвЗ 685 датируется 1973 годом. Автобусу был присвоен знак качества, а с 1984 года произошла модернизация – сменилось шасси (ГАЗ 53 12) и двигатель ЗМЗ 53 11. Модель сначала получила индекс КАвЗ 685М, затем производилась под маркой КАвЗ 3270. Очередная модернизация произошла в 1989 году, когда за основу было взято шасси 3307.
Пример автобуса на базе газ 53
Фургон
Шасси 53 02 рассчитывалось не только на установку самосвальной платформы – на этой базе создавались фургоны и цистерны на базе ГАЗ. Фургонов тех годов выпуска сохранилось немного, а вот на базе ГАЗ 53 12 (с 1984 года) модели они еще периодически встречаются в продаже по объявлениям.
Много хлебовозок и изотермических фургонов создавалось на базе шасси ГАЗ 52, на базе ГАЗ-53Н выпускалась модель ГЗСА-3706. Фургон был предназначен для перевозки скоропортящихся и замороженных продуктов, грузоподъемность машины составляла 3,25 тонны, объем кузова 10 куб. м. Еще один изотермический фургон на этом же шасси завод выпускал под маркой ГЗСА-950, но у него объем кузова уже был 14,2 куб. м. для перевозки почты завод разрабатывал версию фургона ГЗСА-949.
Спецтехнику успешно производил и Каспийский машиностроительный завод. Почтовый фургон ГЗСА-3711 мог перевезти много печатной продукции – его грузоподъемность равна 3, 5 тонны. Для монтажа автолавок завод использовал шасси ГАЗ 53 01 (ГАЗ 53А).
- Свежие записи
- Как оцинковать кузов автомобиля своими руками
- Как снять тормозной диск со ступицы
- Как снять прикипевшее колесо со ступицы
- Хомут на пыльник шруса как затянуть
- Как снять обойму подшипника со ступицы
Основные преимущества ГАЗ 53
Недостатки и недоработки есть в любой конструкции. А вот преимуществ у ГАЗончика куда больше. Такого неприхотливого грузовика трудно еще найти. Вообще, не так часто он и ломается.
Его очень легко ремонтировать — поломку можно устранить в любом поле. На грузовик ГАЗ 53 до сих пор нет проблем с наличием запчастей, к тому же, цены на запчасти сильно не кусаются. Да и разобраться с ремонтом может даже дилетант.
У «пятьдесят третьего» практически «неубиваемый» кузов. Рама сделана из толстого прочного металла — машину уже в металлолом сдают, а рама еще целая.
Грузовик «тащит» практически любой вес и объем, который в него можно загрузить. А еще со своей задачей отлично справляется ГАЗ 53 самосвал. Норма для него не предел — их часто нагружают под завязку.
К достоинствам можно отнести стоимость самого автомобиля. По этой причине нет особых беспокойств, что его украдут. Не страшно, если будет помят бампер, как говорится, не ходовая часть.
Описание модели ГАЗ-53 А (53 А)
Краткий автомобильный справочник:
Автомобиль ГАЗ-53-07 выпускался Горьковским автомобильным заводом на базе ГАЗ-5ЗА в 1974-1984 годах. Основное топливо — сжиженный углеводородный газ (СУГ), резервное топливо — бензин А-76 (для кратковременной эксплуатации).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Грузоподъемность, кг | 4000 |
| 3250 | |
| Включено: | |
| на передней оси | 1460 |
| на задней оси | 1790 |
| Общий вес, кг | 7400 |
| Включено: | |
| на передней оси | 1810 г |
| на задней оси | 5590 |
| Максимальная скорость, км / ч | 80 |
| Проверить расход газа при 60 км / ч, л / 100 км | 29,6 |
Двигатель
Модификация ЗМЗ-53-18 (базовый ЗМЗ-53-11, переоборудованный для работы на СНГ) степень сжатия 8,5, мощность 88,3 кВт (120 л.с.) при 3200 об / мин, крутящий момент 284 Нм (29 кгс · м) при 2200-2500 об / мин.
Газовая система питания
Идентична топливной системе автомобиля ГАЗ-52-07, за исключением: газового баллона полезным объемом 170 литров (полный — 190 литров), газового смесителя — СГ-250. Система резервирования карбюратора — однокамерная, горизонтальная, с пламегасителем. Объем бензобака системы резервного копирования — 60 литров.
Автомобили ГАЗ-53-19 и ГАЗ-33075 выпускаются Горьковским автомобильным заводом на базе ГАЗ-53-12 соответственно с 1984 года и ГАЗ-3307 с 1990 года. Основное топливо — сжиженный углеводородный газ (СУГ) резервный — бензин А-76.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Шаблон | ГАЗ-33075 | ГАЗ-53-19 |
| Грузоподъемность, кг | 4500 | 4500 |
| Масса пустого, кг | 3385 | 3435 |
| Включено: | ||
| на передней оси | 1640 | 1505 |
| на задней оси | 1745 | 1930 г |
| Общий вес, кг | 8035 | 8085 |
| Включено: | ||
| на передней оси | 1910 г | 1945 г |
| на задней оси | 6125 | 6140 |
| Максимальная скорость, км / ч | 90 | 90 |
| Контрольный расход газа, л / 100 км | ||
| при 60 км / ч | 29,6 | 29,6 |
| на скорости 80 км / ч | 40,7 | 40,7 |
Двигатель
Модификация ЗМЗ-53-27 (базовый ЗМЗ-53-11, переоборудованный для работы на СНГ), мощность 77,2 кВт (105 л.с.) при 3200 об / мин, крутящий момент 255 Нм 26 кгс при 1750-2250 об / мин.
Газовая система питания
Баллон с газом расположен на левом лонжероне рамы, полезный объем — 171 литр, полный — 190 литров, максимальное рабочее давление — 16,0 кгс / см2. Цилиндр снабжен заправочным клапаном и двумя проточными клапанами (паровая и жидкая фаза), датчиком уровня топлива, устройством заправки, предохранительным и регулирующим клапанами. Редуктор газовый — РЗАА, двухступенчатый, с дозатором, экономайзером и электромагнитным клапаном стартера. Газовый редуктор и (жидкостный) испаритель расположены в моторном отсеке. Газовые и бензиновые топливные фильтры оснащены электромагнитными клапанами RS-33601 для перекрытия подачи газа и бензина с места водителя через переключатель типа топлива P-20A2.
Карбюратор-смеситель — К-126БГ, подача газа — через отверстия в специальной проставке. Бензобак на автомобиле ГАЗ-33075 представляет собой специальный объем 60 литров, расположенный на левом лонжероне рамы. Индикатор давления газа — Манометр УК-130, расположен на приборной панели. Датчик давления ММ-358 расположен в первой ступени газового редуктора.
Автомобили ГАЗ-53-27 и ГАЗ-33076 ГАЗ-53-27 выпускались Горьковским автомобильным заводом в 1984–1990 годах на базе ГАЗ-53-12. ГАЗ-33076 выпускается с 1990 года на базе ГАЗ-3307. Основное топливо — компримированный природный газ (СПГ), резервный — бензин А-76.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Шаблон | ГАЗ-53-27 | ГАЗ-33076 |
| Грузоподъемность, кг | 4000 | 4000 |
| Масса пустого, кг | 3830 | 3770 |
| Включено: | ||
| на передней оси | 1570 | 1570 |
| на задней оси | 2260 | 2200 |
| Общий вес, кг | 7980 | 7920 |
| Включено: | ||
| на передней оси | 1920 г | 1820 г |
| на задней оси | 6060 | 6100 |
| Максимальная скорость, км / ч | 80 | 80 |
| Проверка расхода газа, м 3/100 км: | ||
| при 60 км / ч | 20,7 | 20,7 |
| на скорости 80 км / ч | 27,80 | 27,80 |
Двигатель
Модификация ЗМЗ-53-27 (базовый ЗМЗ-53-11, переоборудованный для работы на СПГ), степень сжатия 7,6, мощность 73,5 кВт (100 л.с.) при 3200 об / мин, крутящий момент 236 Н · м (24 кгс · м) при 1750-2250 об / мин.
Газовая система питания
Под платформой расположены 7 газовых баллонов, рабочее давление — 200 кгс / см 2, полный объем газового наполнения — 70 м3. Смеситель карбюратора — К-126БГ. В остальном данные такие же, как для ГАЗ-52-27.
ГАЗ-53 википедия фото
ГАЗ-53
Общие данные
ЗМЗ-53
| Производитель: | ЗМЗ |
| Марка: | ЗМЗ-53 |
| Тип: | Бензиновый |
| Объём: | 4 250 см3 |
| Максимальная мощность: | 115 л. с., при 3 200 об/мин |
| Максимальный крутящий момент: | 284,5 Н·м, при 2 000 об/мин |
| Конфигурация: | V8 |
| Цилиндров: | 8 |
| Клапанов: | 16 |
| Диаметр цилиндра: | 92 мм |
| Ход поршня: | 80 мм |
| Степень сжатия: | 7,6 |
| Система питания: | двухкамерный карбюратор К-126Б |
| Охлаждение: | жидкостное |
| Клапанной механизм: | OHV |
| Материал блока цилиндров: | алюминий |
| Материал ГБЦ: | алюминий |
| Тактность (число тактов): | 4 |
| Порядок работы цилиндров: | 1-5-4-2-6-3-7-8 |
| Рекомендованное топливо: | А-76 |
| Производитель: | ГАЗ |
| Модель: | ГАЗ-53 |
| Тип: | механическая |
| Число ступеней: | 4 |
| Передаточные отношения: | |
| 1 передача: | 6,55 |
| 2 передача: | 3,09 |
| 3 передача: | 1,71 |
| 4 передача: | 1 |
| Задняя передача: | 7,77 |
| Синхронизаторы: | на III и IV передачах |
| Переключение: | напольный рычаг |
Характеристики
Массово-габаритные
На рынке
Предшественник Предшественник | Преемник Преемник |
ГАЗ-53 — советский и российский среднетоннажный грузовой автомобиль, серийно выпускавшийся Горьковским автозаводом в 1961—1993 годах.
ГАЗ-53 представляет собой третье (после ГАЗ-АА/ММ и ГАЗ-51) поколение среднетоннажных грузовиков ГАЗ. Выпускался серийно под индексами ГАЗ-53Ф (1961—1967), ГАЗ-53А (1965—1983) и ГАЗ-53-12 (1983—1993).
ГАЗ-53 с последующими модификациями — самый массовый грузовик на территории бывшего СССР. Общий выпуск составил свыше 4 млн автомобилей.
С 1964 по 1992 годы выпускался ГАЗ-52 — гибридная модель, спроектированная с рядным шестицилиндровым двигателем грузовика ГАЗ-51 и с использованием узлов и деталей автомобиля с бо́льшей грузоподъёмностью ГАЗ-53.
В модельный ряд грузовых автомобилей ГАЗ третьего поколения входили, наряду с ГАЗ-53 грузоподъёмностью 3,0 (позже 3,5, 4,0 и 4,5 т), также ГАЗ-52 грузоподъёмностью 2,5 т и полуторатонный ГАЗ-56 (серийно не выпускался) и полноприводные автомобили ГАЗ-62 грузоподъёмностью 1,2 т и ГАЗ-66 грузоподъёмностью 2 т. Ранние автомобили ГАЗ-53Ф 1963 года выпуска имели грузоподъёмность 3,5 тонны, но с учётом результатов эксплуатации была снижена до 3,0 тонн. Модернизированная модель ГАЗ-53А (1965—1983) была 4-тонной, а модель ГАЗ-53-12 (1983—1993) — 4,5-тонной.
Автомобили ГАЗ-53 и ГАЗ-52 оснащались унифицированной кабиной. Щиток приборов автомобилей ГАЗ-53Ф не имел амперметра и указателя давления масла. Вместо них были сигнальные лампы. Кабины первых ГАЗ-53А были оборудованы часами. По облицовке радиатора было три основных типа:
- Общая идея дизайнерского решения первой серийной версии облицовки была созвучна с облицовкой ЗИЛ-130: фары вверху, подфарники — внизу. Этот тип соответствовал и ГАЗ-52-03 и первым ГАЗ-53Ф.
- С 1965 года — подфарники вверху, над фарами, и облицовка с «улыбкой».
- С июня 1984 года появляется очередная, последняя, версия облицовки — отверстия решетки вытянулись, подфарники сместились каждый ближе к своему краю.
А еще через год на всех новых машинах спереди стандартно были установлены комбинированные двухламповые, с неравными по размеру, оранжево-прозрачными рассеивателями, «подфарники» (указатель поворота/габарит) нового типа. Кроме того, внешние отличия ГАЗ-53 от ГАЗ-52 заключались и в колёсных дисках, так ГАЗ-52 и его модификации имели диски с шестью вентиляционными отверстиями и шинами размером 220—508 (7,50-20 дюймов), а на ГАЗ-53 устанавливались шины несколько бо́льшего размера — 240—508 (8,25-20 дюймов) и колёсные диски с тремя отверстиями, размещёнными под углом 120°. На поздних автомобилях ГАЗ-53Ф устанавливались колёсные диски с двумя отверстиями, размещёнными под углом 180°. Колёсные диски автомобилей ГАЗ-53Ф 1963 года выпуска имели бортовые и замочные кольца. В дальнейшем диски этих автомобилей стали комплектоваться одним кольцом. На автомобилях ГАЗ-53Ф 1964 года выпуска на бампере появился «фартучек».
Грузовые автомобили семейства ГАЗ-52/53 экспортировались в:
В 1967—1991 гг. автомобили ГАЗ-53А и ГАЗ-53-12 собирали из советских сборочных комплектов на болгарском предприятии «Мадара» в городе Шумен. При этом, с начала 1970-х машины оснащали 80-сильным дизелем производства варненского моторостроительного завода, позднее — и другие агрегаты (в частности, в Болгарии был освоен выпуск передних мостов) (модификации: «Коларов», выпускавшимся по лицензии английской фирмы Perkins. В 80-х среднегодовой выпуск ГАЗ-53 предприятием «Мадара» достиг 3 000 ед.
Трансмиссия, подвеска, тормозная система
Передняя подвеска Газ 3307
Самосвалы ГАЗ 3307 и некоторые другие модификации автомобилей модельного ряда ГАЗ 3307 комплектовались дизелями, адаптированными для работы с пятиступенчатой механической КПП. Переключение скоростей осуществлялось фрикционным однодисковым сцеплением с гидравлическим приводом. При установке бензинового мотора на автомобиле ГАЗ 3307 ставилась четырехступенчатая КПП, одним из серьезных недостатков которой был характерный вой во время движения.
В автомобилях ГАЗ 3307 установлена зависимая подвеска. Амортизаторы с полуэллиптическими рессорами устанавливаются на передних колесах. На задних колесах амортизаторы заменены на дополнительные рессоры. Концевики коренных листов устанавливаются в опорных кронштейнах, в резиновых подушках.
Система тормозов ГАЗ 3307 даже сегодня считается одной и самых надежных. Гидропривод тормозов оснащен дублированными тормозными контурами, причем один их контуров управляет запасным тормозом. В состав каждого контура входят вакуумный гидроусилитель, вакуумный баллон с блокирующим клапаном. Баллоны обеспечивают независимое питание контуров. Стояночный тормоз устанавливается на трансмиссии. Торможение автомобиля ГАЗ 3307 осуществляется барабанными тормозными механизмами.
Тормозная система ГАЗ 3307
Характеристика электрической части автомобиля ГАЗ-53
Электрическая система ГАЗ-53 максимально простая. Она не включает в себя ничего лишнего. Для ее функционирования используется напряжение 12 вольт. Электросистема автомобиля ГАЗ-53 состоит из следующих элементов:
- Аккумуляторная батарея емкостью 75 A/час.
- Электропроводка автомобиля.
- Измерительные приборы в кабине транспортного средства.
- Стартер.
- Генератор.
- Система зажигания, состоящая из трамблера, катушки и коммутатора.
- Электродвигатель отопительной системы.
- Система освещения и подсветки, включающая в себя две фары, габаритные огни, два поворотника, задние фонари и плафон в салоне.
Органы управления ГАЗ-53
Устройство авто
Конструкция данного агрегата отличается простотой и надежностью, благодаря чему ГАЗ-53 повсеместно используется в качестве недорого грузового автомобиля, неприхотливого в обслуживании. Изучая его конструкцию, можно выделить сразу несколько ключевых узлов, заслуживающих отдельного рассмотрения:
- силовой агрегат;
- дополнительные системы и механизмы, необходимые для работы авто;
- электрооборудование.
Также следует отметит карданный вал, важным элементом которого является крестовина в количестве 3-х штук.
Двигатель ГАЗ-53
Силовой агрегат данной модели считается одним из самых долговечных, поскольку он сравнительно редко требует проведения серьезных ремонтных работ. Его идентификационный номер ЗМЗ-53, он имеет рабочий объем 4,25 л, а также мощность в 115 л.с. Мотор работает на бензине, относится к V-образному типу, оснащен 8 цилиндрами.
Они изготовлены из специального сорта алюминия, причем не только корпус цилиндров, но и их головные части. Диаметр каждого составляет 9,2 см, принцип работы — 4х тактный. Его мощности вполне достаточно для движения по трассе с превышением заявленной производителем максимальной скорости, однако лишь при условии отсутствия груза.
Обязательно почитайте:
Технические характеристики ГАЗ-2747
Несмотря на то, что согласно документации, поставляемой вместе с автомобилем, его расход топлива составляет 24 л на 100 км, подобная цифра может не соответствовать реальным показателям. Расход существенно возрастает при загрузке авто, а также движении по неровным дорогам, при дожде или снеге.
Системы и механизмы
Коробка передач модели оснащена 5 ступенями, 4 из которых являются полноценными скоростями движения, а 1 — задней передачей. 53 модификация была оснащена синхронизаторами, что существенно облегчает их переключение.
Сцепление относится к сухому типу, оснащено одним диском. Рессоры отличаются большим ресурсом, являются полуэллиптическими, установлены в количестве 4 штук. Перегруз автомобиля существенно снижает срок службы данных компонентов, приводит к их быстрой поломке.
Стандартные ножные тормоза относятся к колодочному типу, в то время как ручник — к барабанному. Рулевое управление в модели реализовано с посредством глобоидального червячного механизма со специальным роликом, оснащенным 3-мя гребнями. Гидро-цилиндр подъема кузова используется в самосвальных модификациях.
Электрооборудование
Рассматриваемый бортовой грузовик имеет простейшую систему электрооборудования, что обусловлено отсутствием многих опций, характерных для более современных аналогов. Проводка представляет собой схему с 1 проводом, номинальное напряжение в ней составляет 6v.
В конструкции используется раритетный аккумулятор 6-СТ-68-ЭМ, устанавливаемый на момент выпуска, а также генератор мощностью 350Вт. Ремень генератора отличается малым сроком службы и часто требует замены. Электрооборудование включает катушку зажигания, распределитель и стартер.
Список модификаций
- ГАЗ-53Ф – бортовая версия или шасси с 82-сильным агрегатом и задним мостом от ГАЗ 51;
- ГАЗ 53 – базовая модификация с мотором ЗМЗ 53;
- ГАЗ 53А – улучшенная вариация бортового грузовика с увеличенной грузоподъемностью;
- ГАЗ 53Б – самосвал;
- ГАЗ 53Н – армейская версия ГАЗ 53А с предпусковым подогревателем, дополнительным оборудованием и вторым топливным баком на 100 л;
- ГАЗ 53-02 – шасси для самосвала;
- ГАЗ 53-05 – седельный тягач (выпускался небольшими партиями);
- ГАЗ 53-40 – удлиненный вариант ГАЗ 53А с оперением. Использовался как основа для автобусов КАвЗ 685 и специальных кузовов;
- ГАЗ 53-50 – экспортный вариант для тропических зон;
- ГАЗ 53-70 – экспортное исполнение для умеренных зон;
- ГАЗ 53-12 – модернизированная базовая версия с грузоподъемностью в 4,5 тонны и 120-сильным агрегатом ЗМЗ 511;
- ГАЗ 53-19 – гибридная модификация, работающая на сжиженном газе;
- ГАЗ 53-27 – гибридная вариация, функционирующая на сжатом природном газе.
Также существовало несколько специальных исполнений:
- МПР 9924 – передвижная ремонтная мастерская;
- АЛ 18 (52-01)-Л2 – автолестница, производство которой осуществлялось на Торжокском заводе. Автомобиль использовался для перевозки личного состава (2 человек), тушения пожаров, выполнения спасательных работ.
Отличия линейки 53А от 53
Модели автомобиля имеют следующие отличия: усиленная передняя ось; новая конструкция кардана; более надежная конструкция рулевого привода; новая решетка радиатора; сигналы поворота дублируются повторителями на крыльях кабины; наличие стеклоочистителей с электроприводом; отопление кабины. В 1973 г. модель 53А отметили Государственным знаком качества СССР. Расширяя функциональные возможности машины, было налажено изготовление шасси 53 01 под крытые кузова и спецоборудование. Шасси 53 02 являлось платформой для применения кузова самосвального типа и оборудовалось устройством снятия мощности для гидравлического насоса. На экспорт шли грузовики моделей 53 50 и 53 70. Машины охотно приобретались в Бельгии, Финляндии, в соцстранах. В Болгарии и на Кубе осуществлялась сборка грузовиков из комплектов, поступающих с ГАЗа.
Модель 53 12 производилась с 1983 по 1992 год, как дальнейшее развитие 53-й линейки. В грузовик был установлен восьмицилиндровый мотор ЗМЗ-511. Мощностной параметр в 120 л. с. позволил довести нагрузку до 4,5 т, а скоростной показатель – до 90 км/ч. Потребление бензина повысилось до 30 литров, но была предусмотрена возможность установки оборудования для заправки сжиженным или сжатым газом.
Устройство

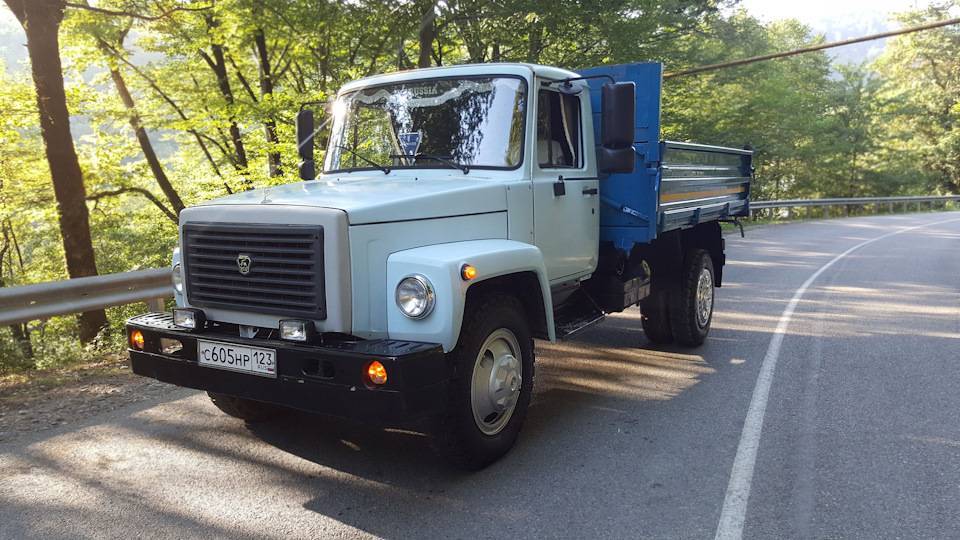

ГАЗ 3507 имеет уникальную конструкцию, позволяющую выполнять разгрузку с трех сторон (назад, вправо, влево). Дополнительно автомобиль комплектуется надставными бортами (задним, передним, боковыми). Подъем платформы осуществляется посредством телескопического гидроцилиндра, имеющего выдвижные звенья. Нижняя и верхняя его опоры (шаровые) находятся по центру надрамника и платформы. Сторону опрокидывания водитель может выбрать путем освобождения съемных штырей шарниров у основания платформы. При левом свале освобождаются два правых шарнира, при правом – два левых, при заднем – два передних. Самосвальный кузов пользуется спросом, поскольку имеет минимальное время разгрузки.
Передача энергии с двигателя на платформу осуществляется посредством коробки отбора мощности, которая управляется рычагом непосредственно из кабины. Сам рычаг имеет 2 фиксированных положения – «подъем» и «нейтраль». На корпусе коробки отбора мощности крепится масляный насос.
Кабина предназначена для двух человек. Построена она достаточно удобно, но по уровню комфорта существенно уступает иностранным аналогам.
ГАЗ 3507 оснащается механической коробкой передач с 4 ступенями. Данный элемент отличается повышенной надежностью. Модель унаследовала однодисковое сухое сцепление и одинарную гипоидную главную передачу. Для рулевого управления применяется пара глобоидный червяк и 3-гребневый ролик.
Сзади кабины (между рамой и кузовом) находится масляный бак. Он выполнен из тонких штампованных листов стали. Внизу имеется специальная пробка, вверху – масляный фильтр.
Комфорт управления машиной Горьковским автозаводом не всегда воспринимался в качестве приоритета. ГАЗ 3507, несмотря на улучшения, унаследовал многие проблемы предшественника. Так, гидравлического усилителя рулевого управления у базовых версий автомобиля нет, потому для поворота руля требуется прилагать повышенное усилие. Приборную панель оснастили датчиками от прежней модификации в слегка переработанной форме. Они позволяют контролировать состояние ключевых систем автомобиля. Вибрация ощущается в кабине довольно сильно, а шумоизоляция оставляет желать лучшего. Именно потому ГАЗ 3507 применяется, преимущественно, для внутригородских и пригородных перемещений. Однако иногда модель используют и для дальних перевозок. Спального места в автомобиле не предусмотрено.
Сцепного устройства в ГАЗ 3507-01 нет, потому для работы с прицепом данная модификация не предназначена.
Проблемных мест у автомобиля немало. Наиболее часто трудности возникают с металлическим кузовом. Он слабо защищен от внешнего воздействия, а при превышении нагрузки (излишний груз на ГАЗ 3507 возят довольно часто) начинает расходиться. Даже усиления в виде дополнительных швеллеров и планок на остове не помогают. Нередко протекает и гидравлика (манжеты, шланги) с гидроцилиндрами и кранами.
Однако серьезных проблем поломки ГАЗ 3507 не доставляют, поскольку запчасти на модель редко бывают в дефиците и стоят недорого. Починить оборудование несложно и быстро. Именно эта особенность автомобиля и ценится российскими потребителями. ГАЗ 3507 продолжает оставаться одним из наиболее дешевых машин-перевозчиков на отечественном рынке в своем классе.
Кабина
В кабине самосвала места предназначены для двух человек. Загрузить на себя такой самосвал мог 3.5 тонны, не смотря на то, что вес снаряженного самосвала доходил до 3 тонн 750 кг. В длину самосвал имел 6.38 м., в ширину – 2.475 м., а в высоту – 2.575 м. Колесная база его достигает 3.7 м.
Габаритные размеры
- длина – 6470 мм;
- ширина – 2460 мм;
- высота – 2350 мм;
- колесная база – 3770 мм;
- длина платформы – 3516 мм;
- ширина платформы – 2280 мм;
- высота платформы – 620 мм;
- объем кузова – 5-10 кубометров;

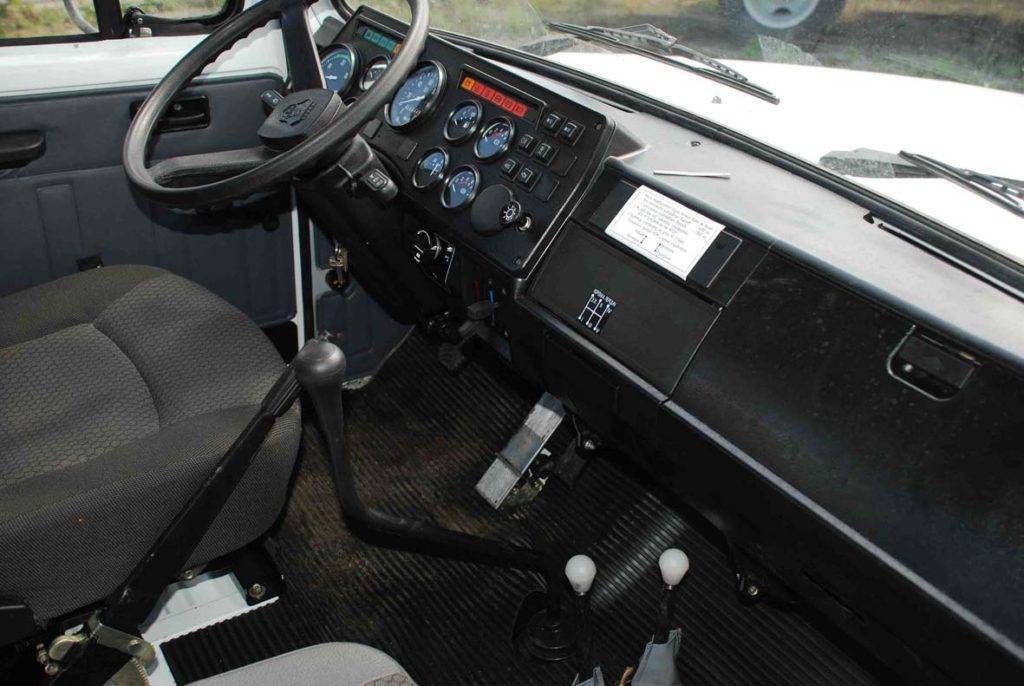

Кабина ГАЗ-53
Особого упоминания заслуживает интерьер кабины, поскольку на момент выпуска она считалась удобной и эргономичной. На сегодняшний день она явно морально устарела, что проявляется не только в дизайне, но и эксплуатационных характеристиках. В сравнении с предшественником ГАЗ-51 кабина стала значительно просторнее.
Кроме того она обладает неплохой теплоизоляцией, особенно модификации, предназначенные для эксплуатации в условиях Крайнего Севера. Сиденья изготовлены из искусственной немаркой кожи, что значительно облегчает уход за кабиной. Их размер позволяет разместиться в кабине 1 водителю и 2 пассажирам.
Схема грузовика
