Самодельные прицепы для тракторов: как сделать прицеп?

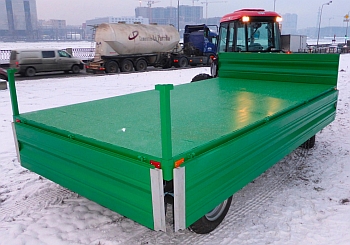

Прицеп тракторный 2 птс 4

Грузоподъемность произведенного собственноручно прицепа 2 ПТС-4 составляет 4 тонны. Устройство платформы тракторных прицепов данного типа рассчитано с учетом перевозки и выгрузки насыпных грузов. При этом допустимо загружать и другие типы грузов, к которым в первую очередь можно отнести штучные. Главное – позаботиться о надежном закреплении перевозимых агрегатов, чтобы при транспортировке они не выпали или не опрокинули прицеп.

При изготовлении нужно придерживаться заводских габаритных размеров прицепа. Они выглядят следующим образом:

Длина – 5 м 83 см.
Ширина – 2 м 39 см.
Высота – 1 м 94 см.
Высота с учетом двухъярусных бортов – 2 м 47 см.

Для удобства в эксплуатации следует изготавливать прицеп с возможностью крепления двухъярусных бортов. Это обойдется на несколько тысяч рублей дороже, но в то же время вы сможете перевозить гораздо больший объем сельскохозяйственных грузов за один раз.

Подводя итог, отметим, что стандартный тракторный самосвальный прицеп типа 2 ПТС-4 имеет три составные части:

Шасси.
Платформа.
Надставные борта.

Как выглядят схемы их монтажа и какие запчасти при этом вам следует приобрести, вы уже знаете.

– пошаговая сборка

Чтобы
телега самосвальная
получилась сбалансированной и достаточно прочной, во время ее изготовления нужно придерживаться правильного порядка действий.

Алгоритм сборки должен выглядеть следующим образом:

В первую очередь изготовитель должен сделать надежную несущую раму. В ее устройство должна входить передняя траверса, устойчивая центральная ось с усилением в виде пластинчатого полотна, а также мощная задняя балка. Для изготовления каждого из элементов рамы подойдут толстые трубы, сечение которых должно составлять не менее 25 см. Для крепления труб используется сварка. Чтобы в будущем конструкция не шаталась во время передвижения, ее нужно укрепить лонжеронами, сделанными из швеллера и установленными по бокам. В месте крепления лонжеронов и задней балки потребуется установить косынки – они сделают
тракторный прицеп
устойчивее к вибрации при езде по бездорожью;

Затем нужно приступать к сборке колесной базы. Ее штатную ось лучше всего сделать в форме металлического стержня с диаметром примерно 30–35 см. После этого ось потребуется прикрепить к несущей раме при помощи продольных шарниров, боковых металлических лонжеронов или опор, сделанных из стального уголка. Сделанная таким образом
самодельная
телега сможет успешно перевозить не только урожаи, но и различные строительные материалы;

Далее нужно переходить к сборке кузова. Его можно сделать из толстых досок или листовой стали. Второй вариант позволит перевозить более тяжелые грузы. Крепить металл нужно на обыкновенный уголок, играющий роль основы. Этим же способом потребуется прикрепить боковые части телеги. Благодаря этому
самодельная
конструкция не будет перекашиваться во время прохождения резких поворотов;

На следующем этапе нужно переходить к изготовлению прицепного механизма. Лучше всего собрать дышло, которое во время эксплуатации прицепа будет заходить в специальное полотно

При этом важно, чтобы несущая рама телеги находилась в идеальном горизонтальном положении. Если оно нарушено, значит крепление телеги для трактора потребуется отрегулировать

В противном случае конструкция не сможет выдержать трение и интенсивную вибрацию, которую во время движения создает сельхозмашина;

Затем нужно собрать механизм подъема прицепа. В его основу должен быть вложен гидравлический цилиндр, способный наклонить телегу на 50⁰. Чтобы соединить подъемник с рамой, изготовителю потребуется собрать подкос, повторяющий форму усеченного треугольника. Для его изготовления подойдет швеллер, поверх которого должен крепиться упор – его можно сделать из вырезанного металлического листа. Чтобы привести в действие подъемный механизм, потребуется соединить трубками с гидравлическим приводом трактора. Более детально об изготовлении самодельного прицепа расскажет
видео
.

Готовую телегу для трактора потребуется покрыть слоем грунтовки и нанести несколько слоев краски. Это защитит металлические детали конструкции от образования ржавчины и гнили.

Точная 3D модель самосвального тракторного прицепа 2 ПТС-4

Самостоятельное изготовление тракторных прицепов типа 2 ПТС-4 позволит не только сэкономить на покупке дорогостоящего нового агрегата, но и даст старт уникальному и прибыльному бизнесу!

Представить тяжелые сельскохозяйственные будни без использования самосвальных прицепов не представляется возможным. Без них не обойтись как во время посевной, так и при сборе урожая. Но как быть, если цены на новые прицепы неслабо кусаются? Решение простое – нужно построить прицеп собственноручно!

Сегодня мы рассмотрим все нюансы изготовления самосвального прицепа типа 2 ПТС-4. Потратив всего пару дней, вы станете обладателем качественного многофункционального агрегата, который существенно упростит полевые и садовые работы. А так же проанализируем, насколько рентабельно производство тракторных прицепов как бизнес.

Устройство тракторного прицепа

Конструкция тракторной телеги состоит из следующих деталей:

Колёс и ходовой части;
Рамы (каркасная часть);
Бортового кузова;
Механизма, отвечающего за подъём кузова;
Прицепного устройства.

За функциональными особенностями прицепы для трактора бывают двух видов:

Одноосный прицеп для трактора – востребованные модели, которые подходят для перевозки сыпучих и полужидких материалов;
Двухосный – для машин, транспортирующие тяжёлые грузы или сыпучие материалы в больших количествах.
В зависимости от типа прицепного оборудования есть также два вида тракторов:
Телега самосвальная – прицеп запрокидывает автоматической системой. Данный вид проще и удобнее. Разгрузка выполняется поворотом специального рычага;

Подъемный механизм прицепа самосвала

В качестве гидроцилиндра использовал подъёмник тракторного прицепа 1ПТС-9. Ход его штока составляет 850 мм, что позволило приподнимать кузов на угол несколько более 50° , достаточный для полного сползания с площадки грунта.

Схема каркаса кузова:1 — стойка борта (швеллер 500x50x5); 2 — стрингер (швеллер 120x52x5); 3 — лонжерон (швеллер 100x46x4); 4 — петля; 5 — обвязка пола (уголок 80x80x6)

Однако, чтобы установить на раму гидроцилиндр, пришлось изготовить ферму в виде перевёрнутого усечённого треугольника — подкос — из швеллера сечением 120x52x5 мм. На получившейся нижней площадке подкоса шириной 300 мм и поместил гидроцилиндр. В качестве упора в верхней части использовал металлический круг диаметром 650 мм, приварив его к деталям каркаса кузова. Шланг подключаю напрямую к гидросистеме трактора. Клиренс подкоса составляет 300 мм.

Гидроцилиндр в подкосе:1 — гидроцилиндр, L 675 мм, 0102, ход штока 850, масса 26 кг; 2 — подкос, швеллер 120x52x5; 3 — передняя траверса рамы; 4 — центральная балка рамы. Клиренс подкоса — 300 мм

Прицеп для трактора своими руками

Для изготовления тракторного прицепа своими руками предлагаем Вам бесплатно скачать сборку в 3D-модели со всеми деталями всех узлов и размерами. Используя 3D-модель можно быстро и легко собрать целостную конструкцию работая по образцу. Данную 3D-модель можно разобрать до болтика.

Дышло.
Рама тележки.
Рессорная подвеска.
Ось с колесами и тормозами.
Круг поворотный.
Рама кузова.
Задняя балка.
Гидроцилиндр.
Кузов бортовой.
Платформа кузова.

На предварительном рисунке изображены только основные узлы, которые в программе SolidWorks разбираться на мельчайшие детали. Используя эту 3D-модель Вам не нужны чертежи. Все видно как на ладони, а размеры отображаться в свойствах деталей.

Шасси

Сперва рассмотрим колесную систему. Шасси должно быть надежным и крепким, чтобы установленная сверху платформа беспрепятственно выдерживала любые нагрузки при транспортировке грузов и их выгрузке.

Каким шинам следует отдать предпочтение? Специалисты советуют взять 9.0-16.0 модели Я-324А или НкФ-8. Колеса устанавливаем дисковые (марки 152F-406). Позаботьтесь о качественной и надежной тормозной системе, ведь зачастую на передней оси тракторных прицепов 2 ПТС-4 ставят пневматические однопроводные колодочные тормоза. Приобрести все необходимые комплектующие можно как на любом местном авторынке, так и на различных профильных интернет-сайтах

При подборе можно обратить внимание на б/у-детали. Это существенно уменьшит ваш расходный бюджет

Главное, чтобы они были полностью исправными и функциональными.

Рамная основа шасси сваривается из крепких металлических профилей.

Подъем платформы обеспечивается с помощью телескопического гидроцилиндра, прикрепленного посередине рамы. На задней подвеске, смонтированной на листовых полуэллиптических рессорах, устанавливается ось с колесами, а также специальная скоба для вытаскивания прицепа в аварийной ситуации и защитные брызговики.

Передняя подвеска включает как колесную ось, так и поворотную тележку (см. рисунок), которая обеспечивает маневренность вашему прицепу. Спереди крепится системы электрооборудования и стоянки, а также пневмо- и гидросистемы. По левому борту обязательно размещается стойка предохранителя.

Платформа и надставные борта

Из чего состоит кузов (платформа) прицепа 2 ПТС-4? Если схематически, то из прямоугольного основания, бортов, стоек и специальных запоров. Снизу на основании платформы имеются четыре опорных кронштейна, благодаря которым ее можно четко закрепить на прицепной раме. Передняя, задняя и боковые части платформы изготавливаются из надежного профилированного металла.

Конструкция платформы предусматривает возможность шарнирного крепления надставных бортов, что позволяет увеличивать объем перевозимых грузов почти до 12 кубических метров. Благодаря этому, процесс перевозки собранного урожая можно ускорить практически в два раза!

Детали рамы самодельного прицепа

Для изготовления рамы прицепа подобрал металлические профили, подобные стоящим на раме швеллеры: передняя траверса сечением 100x46x5 мм, боковые лонжероны (во избежание возникновения продольных изгибов при проходе по неровной дороге) – более мощные – сечением 140x58x5 мм; задняя балка, на которую приходится при подъёме кузова большая часть массы груза, – 120x52x5 мм. Раму в поперечнике усилил центральной балкой несколько меньшего сечения – 100x100x4 мм. Кроме того, подстраховал косынками соединение задней балки и лонжеронов. Таким образом, получилась металлическая рама размерами 1800×1700 мм, все соединения которой сварные.

Инструкция по изготовлению, с секретами и нюансами

Сделать телегу для лошади можно из дерева или железа, но мы поговорим, как сделать деревянную повозку. Работа состоит из трех этапов.

Сделать ось из бруса. Некоторым тяжело сделать ось из дерева самостоятельно, поэтому они зазывают его у специалистов. Детально о том, как сделать ось, можно узнать из ролика.
Изготовить раму. Для этого нужно взять брус и прикрепить к нему, с одной стороны брусок, а с другой — поворотный механизм. К каркасу рамы нужно прикрепить заднюю ось. После этого, соберите поворотный механизм. Для крепости, прикрепите дополнительные брусья по бокам оси.
Делаем навесную комплекцию. К каркасу рамы прикрепите дно повозки. По краям дна нужно прикрепить две доски. Вырезав торец телеги, прикрепите его к каркасу. К каждому торцу, нужно прикрепить две доски. Цепляем колеса и крепим оглобли.

Вот и готова наша телега. Ее можно украсить резьбой по дереву. Если хотите, прикрепите к ней сидения.

Прицеп на минитрактор — виды, как сделать своими руками, видео

Навесное или прицепное оборудование к минитрактору расширяет его возможности. Прицеп является необходимым элементом, с помощью которого можно перевозить груз.

Телега для минитрактора используется в сельском хозяйстве, в коммунальной сфере, на строительстве. Оборудование существенно облегчает работы в поле или на производстве.

Типы прицепов для минитракторов.

Тележка для минитрактора. Простая конструкция крепится к трактору и нужна для перевозки грузов. Для погрузки или разгрузки нужно применять свою силу.

Самосвальный прицеп для перевозки. Его конструкция построена так, чтобы можно было поднимать погрузочную часть и выгружать сыпучие или другие грузы. Оборудование намного облегчает работы на большой территории.

Прицепное оборудование различается и по количеству осей.

Одноосное. Имеет одну ось, крепежную подвеску, инерционный тормоз. Применяется для перевозки сыпучих, полужидких, жидких грузов.
Двухосное. Под днищем телеги находятся две оси, можно перевозить большие и объемные грузы.

Телеги можно использовать на разных тракторах, подобрав их по способу и типу крепления. Минитрактор Фотон может дополняться как самосвальными, так и обычными телегами, а сфера его использования существенно расширяется.

Как сделать самодельный прицеп для минитрактора своими руками?

Сначала необходимо выбрать тип телеги, ее грузоподъемность и размер. Целесообразны чертежи, что существенно облегчает выполнение строительных работ.

Изготовление одноосного прицепа

Конструируется рама и поперечная перекладина. С помощью сварки соединяются стыки труб.
Монтаж колесной базы. Для одноосной телеги нужны два колеса, они крепятся с помощью боковых лонжеронов и стального стержня к раме.
Установка кузова. Доски или металлические пластины нужно закрепить на рамную конструкцию.
Монтаж шарнирного крепления для сцепки с трактором.

Создание двухосной системы

Более сложная конструкция предусматривает большего количества монтажных работ. Двухосная телега имеет две оси, которые делаются из прочных металлических труб. Также нужно использовать четыре колеса, которые устанавливаются попарно.

Четырехколесный прицеп дает возможность перевозить объемные грузы.

Создание прицепа-самосвала

Ручной можно сделать с помощью приваривания ручки к передней части прицепа и установки г-образного штыря. Конструкцию тракторист сможет поднимать самостоятельно.

Для механического придется использовать специальный подъемный механизм из другого оборудования, размеры которого подойдут под прицеп. Например, можно использовать электромотор, домкрат, гидросистему, лебедку.

Последним штрихом создания самодельной конструкции является покраска и ее установка на минитрактор. Нужно проверить, как работает самоделка, и приступать к работам.

Самодельная конструкция предназначена для выполнения разнообразных работ в сельском хозяйстве, на коммунальных предприятиях, производствах.

Варианты сбрасывания

По режиму освобождения от груза прицеп бывает:

Самоопрокидывающийся — основан на физическом принципе обычного рычага.
Поднимающийся механически — с помощью приспособлений или механизмов.

Рассмотрим особенности каждого вида.

В самоопрокидывающемся варианте кузов укреплен на оси и подшипниках или на петлях. Они должны быть расположены на оси, проходящей по центру тележки, или очень близко к ней. Кузов поднимается обычной рукоятью, прикрепленной к нему. Чтобы тележка не опрокинулась сама (например, если груз во время перевозки переместился в конец), необходимо установить фиксатор, стопорящий ручку или сам кузов.

Второй вариант предусматривает подъем механическим способом с помощью мотора, гидросистемы, масляного насоса или простого домкрата, укрепленных непосредственно под кузовом.

Инструменты и материалы

Чтобы правильно подобрать для работы подходящие материалы и инструменты, нужно прежде всего определить, насколько велика будет нагрузка на прицеп. Периодически подвозить несколько мешков удобрений или урожая — это одно, а вот доставка большого количества навоза или оснащение прицепа самосвальным кузовом — совсем другое дело. Для изготовления рамы используют обычно стальные трубы. Соединять трубчатые конструкции нужно будет при помощи сварочного аппарата.

Как показывает практика, другие колёса на прицепах к мини-тракторам работают плохо. Двухосные прицепы изготавливать сложнее. Такая конструкция потребует большего количества сварочных работ, поэтому придется подготовить побольше электродов самых различных размеров. Для кузовов рекомендуется использовать не пластик, а металл.

Особенно хороши металлические изделия, если планируется ездить по лесным дорогам, по бездорожью и берегам рек или озер. Деревянные кузова мини-тракторов точно разочаруют любого охотника и рыбака. Даже специальные покрытия не особенно повысят их устойчивость к плохой погоде. Лучшими вариантами однозначно будут алюминий и тонкие стальные листы

Важно: металл рекомендуют окрашивать стойкой к коррозии краской

Это интересно: Все что нужно знать про водительские права на трактор: рассматриваем со всех сторон

Инструменты и материалы

Дополнительно используют ось, на которую подбирают снятые с мотоблока колеса.

Важно: металл рекомендуют окрашивать стойкой к коррозии краской

Как избежать проблем: практические рекомендации

Для того чтобы регистрация прицепного устройства прошла удачно, его владельцу следует придерживаться следующих рекомендаций:

Покупая запчасти для сооружения прицепа, следует сохранять все чеки и документы на них.
Все узлы и агрегаты должны быть надежными и технически исправными, поэтому приобретать их следует только у проверенных поставщиков.
Отправляя прицеп на экспертизу, следует руководствоваться рекомендацией ГИБДД, а не выбирать организацию самостоятельно. Это убережет вас от возможных проблем во время предоставления итогового заключения в автоинспекцию.
Если в регистрации прицепа отказано, постарайтесь получить как можно более полный список рекомендаций от экспертов. Они помогут вам устранить существующие проблемы и поставить прицеп на учет в следующий раз.

Если автомобилист решил самостоятельно сконструировать прицеп для своего транспортного средства, стоит учесть, что в дальнейшем свое творение придется регистрировать в ГИБДД. Безопасность конструкции обязательно должна быть подтверждена официально, поэтому без оценки экспертов в данном вопросе обойтись нельзя.

Постановка на учет прицепного устройства отнимет гораздо больше времени и сил, чем регистрация заводского прицепа. Однако следует помнить, что пренебрежение правилами постановки на учет транспортных средств в итоге может привести к лишению водительских прав.

Полезные сервисы

Калькулятор КАСКО

Калькулятор ОСАГО

Требования ГОСТ к параметрам легкового прицепа

Если вы хотите, чтобы Госавтоинспекция разрешила вам эксплуатировать ваш самодельный прицеп, делать его своими руками нужно соответственно требованиям ГОСТ 37.001. 220-80 «Прицепы к легковым автомобилям». Для тех, кто не желает читать первоисточник, кратко изложим основные ограничения, налагаемые этим документом на прицепы для легковых авто.

Прицеп должен обладать массой не более массы, буксирующего автомобиля. Причем его масса не должна превышать 1,8 тонны.
Прицеп без тормозного оборудования должен обладать массой не более половины массы, буксирующего легкового автомобиля.
Статическая нагрузка на центр шарового шарнира сцепного устройства при любой загрузке кузова должна быть от 25 КГС до 100 КГС.
Прицеп может быть длиннее буксирующего автомобиля не более чем в 1,5 раза. Его длина не может превышать 8 метров.
Прицеп может быть шире буксирующего автомобиля не более чем на 20 см с каждой стороны. Причем его ширина не должна превышать 230 см.
Высота этого транспортного средства для перевозки грузов не должна быть больше 1,8 ширины его колеи и не может превышать 3 м.
Его дорожный просвет не может быть меньше клиренса буксирующего авто.
Центр тяжести груженого прицепа должен располагаться не выше ширины его колеи умноженной на 0,725.
Прицеп для легкового авто может быть только одноосным. Допускается применение спаренной оси. Спаренная ось – это две параллельно расположенные оси, расстояние между которыми не превышает 1 м.
Прицеп с ровным днищем, установленный на горизонтальной площадке, должен иметь на колеса одной стороны нагрузку не более 0,55% своего веса.
Углы, на которые дышло должно иметь возможность отклоняться от продольной оси тягача, регламентирует ОСТ 37.001.096-77.
К тягово-сцепному устройству (ТСУ) для страховки должно быть прикреплено два несъемных отрезка цепи или троса. Они предназначены для того чтобы, в случае поломки или разъединения шарнира ТСУ, дышло не отцепилось от фаркопа авто.
Прицеп должен быть укомплектован двумя противооткатными упорами (башмаками), которые также могут быть сделаны своими руками.
У прицепа должны быть места для установки домкрата.
Рычаг управления стояночным тормозом (если он есть) должен быть съемным и находиться на правой передней части рамы или на дышле.
Прицеп должен иметь крылья и брызговики, прикрывающие колеса, в случае, если детали кузова не выполняют их задачи.
Его окраску и внешний вид регламентирует ГОСТ 7593-80.
Тягово-сцепное устройство должно соответствовать требованиям ОСТ 37.001.096-77 и не может быть сделано своими руками.
Требования к электропроводке и к приборам световой сигнализации регламентирует ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.
Для подключения к электрооборудованию автомобиля должен быть соединительный кабель с вилкой (регламентируются ГОСТ 9209-76).
Прицеп с колесами неидентичными колесам тягача должен быть укомплектован запасным колесом и оснащен устройством его крепления.
Для устойчивости отцепленного прицепа у него должны быть опорные стойки, не мешающие его буксировки.
Прицеп должны иметь кронштейны или площадку для крепления номерного знака.

Статья в тему: Как правильно выбрать тормозные колодки авто

Список необходимого для изготовления прицепа

Если вы решили делать прицеп для легкового авто своими руками, вам понадобятся следующие детали и материалы.

Тягово-сцепное устройство – 1 шт.
Ось задней ступицы от переднеприводного автомобиля – 2 шт.
Задняя ступица от того же авто, что и ось – 2 шт.
Рессоры от любой машины – 2 шт.
Серьга заднего конца рессоры –2 шт.
Стремянки с подкладками – 2 комплекта.
Амортизаторы – 2 шт.
Стальная труба сечением 30 на 60 мм (2 отрезка по 190 см – лонжероны; 2 по 122 см – лучи дышла).
Стальная труба 25 на 25 мм (4 отрезка по 190 см – низ и верх обвязки боковых бортов; 8 отрезков по 40 см – стойки боковых бортов; 4 отрезка по 119 см – низ и верх переднего и заднего борта; 7 отрезков по 114 см – поперечины).
2 отрезка П-образного швеллера №5 для изготовления балки моста.
Шарнирная петля – 4 шт.
Устройство фиксации борта – 4 шт.
Задние фонари – 2 шт.
Многожильные изолированные провода.
Фанера толщиной 10 мм – 1 лист (размер 1,9 на 1,14 м).
Листовая сталь толщиной 0,8 мм.
Цепь или трос Ø 3 мм – 2 отрезка по 20 см.

Из инструмента необходим сварочный аппарат, болгарка и электродрель.

Изготовление моста

Сложите отрезки швеллера так, чтобы получилась труба прямоугольного сечения, и стяните их струбцинами. Проварите стыки. К торцам приварите оси ступиц. Получившуюся балку моста прикрепите к рессорам при помощи стремянок.
