Мопед
Порядок преобразования велосипеда в самодвижущийся агрегат такой:
- Снимают крышку и демонтируют с корпуса мотора шину.
- Изготавливают ходоуменьшитель в виде вала, на котором по разным краям крепят малую и большую звездочки от велосипеда.
- Устанавливают на выходной вал двигателя малую звездочку, а на колесо велосипеда, рядом с имеющейся, — большую.
- Крепят мотор и ходоуменьшитель сзади сиденья на дополнительной раме.
- Надевают цепи, соединяя меньшую и большую звездочки у двигателя с ходоуменьшителем и у последнего с колесом велосипеда.
- На ручку велосипедного руля выводят рычаг, которым регулируется подача бензина в силовом агрегате.
Снегоуборщик из бензопилы Штиль – плюсы и минусы
Прежде, чем сделать самодельный агрегат для уборки снега, потребуется разобраться во всех преимуществах и недостатках изготовленной машины. Среди плюсов такого снегоуборщика следует выделить:
- Экономия денег – даже если вы потратите деньги на покупку новой бензопилы, ваши расходы будут значительно меньше, чем в случае с приобретением нового снегоуборщика;
- Хорошие технические характеристики – изготовленная снегоуборочная машина практически ничем не уступает имеющимся на рынке моделям. Более того, иногда последние даже не обладают той мощностью и сроками эксплуатации, как в случае с самодельной техникой;
- Наличие материалов – купить стальные листы и трубы можно на любом рынке или в строительном магазине.
Минус в такого агрегата всего один – это отсутствие колес, из-за чего при эксплуатации машины ее придется все время толкать. В связи с этим лучше всего заранее подготовить колеса от старого мотоблока, чтобы оборудовать ими снегоочиститель.
Приводной вал
Он будет трубчатого типа с диаметром 28 мм. На него следует надеть круглый фланец с отверстиями для зубчатых колес. В концы приводного вала впрессуйте и приварите полнотелые наконечники-цапфы. Последние должны быть проточены под подшипники.
Следует отметить, что левый наконечник должен быть немного короче правого. На удлинении сделайте шпоночную канавку для посадки ведомой звезды II ступени цепной передачи. Данная деталь также называется звездочкой ведущего вала гусеницы и закрепляется гайкой на 14 мм. Предварительно на данной детали следует сделать соответствующую резьбу.
Размеры наконечников натяжного вала должны быть одинаковыми и крепиться аналогично устройствам приводного.
Как сделать из бензопилы газонокосилку
Такой агрегат, как газонокосилка, можно считать вторым по значению после мотоблока, который можно сделать из бензопилы своими руками. И значение его возрастает по мере роста площади дачного участка. Чтобы его сделать, с рабочей бензопилы снимается штурвал и шина. Затем из стального уголка 25 на 25 мм сваривается рама размером 50 на 60 см, к углам которой крепят колеса от старой детской коляски. А из металлической трубы выгибается тележная рукоять под свой рост, которая крепится к раме на болты или приваривается. Редуктор двигателя поворачивают под прямым углом так, чтобы обеспечить нахождение вала внизу, и вместе с двигателем крепят к раме, для чего используется отверстие, через которое крепилась шина.
Колесо штурвала крепят к рукояти, трос «газа» и шланг для подачи бензина удлиняют. После этого можно устанавливать режущие ножи. Для этого к звездочке бензопилы нужно приварить кусок стальной трубы длиной 8 и диаметром 5 см. На него надевают такой же кусок, но диаметром 5,8 см, и соединяют их с помощью болтов и контргаек, которые должны быть расположены напротив друг друга. Ко второй трубе приваривается железный диск толщиной 4 мм и диаметром 18 см. В нем на одинаковом расстоянии сверлятся 3 отверстия, через которые будут устанавливаться ножи.
Их делают из полотна старой ручной пилы по дереву. В отрезках этого полотна на одинаковом расстоянии от краев проделывают отверстия, через которые болтами с контргайками крепят к диску так, чтобы они свободно вращались на 360°. При столкновении с твердыми предметами в траве это позволит им избежать поломки. Подобная газонокосилка из бензопилы сможет легко косить не только высокую траву, но и мелкий кустарник. При необходимости бензопилу можно будет легко снять, вернуть на место снятые детали и использовать ее по прямому назначению.
Что еще можно сделать
Вариантов возможных самоделок много. Все зависит от фантазии и навыков умельца. Помимо описанного, из бензопилы можно сделать:
- генератор, который обеспечит электроэнергией дачу вдалеке от коммуникаций, комфортный отдых на природе;
- болгарку, способную резать металл, камень, бетон, полировать поверхности;
- лебедку, облегчающую жизнь автомобилистов, любящих ездить по бездорожью;
- культиватор для обработки огорода, уборки урожая.
В перечне мотобур для устройства отверстий в грунте под столбы, посадку деревьев. Его зимняя разновидность — ледобур для зимней рыбалки.
голоса
Рейтинг статьи
Изготовление самодельного мотоблока
Мотоблок из бензопилы стоит сделать в первую очередь. Пила может выступить в качестве универсального привода, который сочетает небольшие габариты и массу с достаточно серьезной мощностью. Если собрать на ее основе мотоблок своими руками, на него может быть установлена приставка для выполнения самых различных сельскохозяйственных работ. Для этого понадобится знание таких дисциплин, как конструирование и черчение. При точном соблюдении размеров можно собрать самодельный мотоблок, не уступающий по своим характеристикам и возможностям своим аналогам заводской сборки.
Кубической формы рама сваривается из стальных уголков размером 32 на 32 мм. К поперечным уголкам верха изнутри подвешивается двигатель бензопилы, а под ним кронштейнами крепится бачок для бензина. К передним вертикальным стойкам нужно приварить опоры, на которые ляжет промежуточный вал. На продольные уголки нужно приварить такие же опоры для крепления подшипников ходового вала. Из железной трубы диаметром 3 см сваривается перекладина для ручного управления. Еще нужно установить ведущую звездочку и звездочку на промежуточный вал, соединенные цепью. Все это можно взять от мопеда или автомобиля. В качестве колес вполне подойдут обрезиненные катки или колеса от детской коляски. После этого к нему присоединяется приставка самого различного назначения.
На основе такого мотоблока можно сделать простейший мотокультиватор. Культивация почвы на даче с полным основанием считается наиболее нудным занятием, требующим времени и сил. Культиватор из бензопилы позволит сократить время на его выполнение и сэкономить силы. Для этого на ось мотоблока насаживаются по бокам фрезы. Конструктивным дополнением должно служить наличие понижающего редуктора, куда приводится клиноременная передача от двигателя с одной стороны, а с другой идет цепь к приводному валу.
Двигатель
Этот агрегат считается самым ответственным механизмом снегохода. По сравнению с другими элементами конструкции, такими, как шина или цепь, двигатель должен работать исправно и без него снегоход даже с места не сдвинется. Поэтому, длительная работоспособность устройства будет зависеть от надежной и безотказной работы движка. Если хочется установить двигатель от бензопилы, импортного производства, то можно приобрести б/у «Штиль».
Еще одним по значимости элементом конструкции, от которого зависит безотказная работа снегохода, считается редуктор.
Звездочки
Сразу же бросается в глаза тот факт, что правый наконечник имеет шпоночный паз для установки и крепления звездочки цепной передачи. Это и есть звездочка вала гусеницы, которая надежно крепится с помощью гайки. Чтобы крепление было возможным, на наконечнике нарезается соответствующая резьба.
Наконечник натяжного вала имеет такие же габаритные размеры, а крепление элементов конструкции осуществляется аналогично креплению звездочки вала гусеницы.
На первой ступени передачи должна находиться звездочка с наибольшим передаточным числом (количеством зубьев). На двигателе бензопилы «Урал» можно насчитать 38 зубьев.
Рулевое управление
На самодельном устройстве можно установить руль любой конструкции и даже от велосипеда
В данном случае, очень важно вывести на руль ручное управление оборотами двигателя. Чтобы сильно не заморачиваться, лучше использовать руль от мопеда, мотороллера и т.д., где уже предусмотрен механизм управления мощностью двигателя
Это позволит сделать конструкцию более надежной и удобной в управлении.
Схемы, чертежи и принцип сборки самодельного снегоуборщика
В интернете, на форумах и обсуждениях можно найти множество чертежей снегоуборщика из бензопилы своими руками. на нашем примере рассмотрим следующие схемы:
Сам двигатель необходимо разместить на продольной оси для надежности и качества работы. Кроме мотора, используйте топливные бак из бензопилы “Урал”, закрепляя его на рулевой опоре с помощью двух болтов. Рукояти для управления можно взять у мотоцикла. Для создания ковша потребуются трубы с квадратным сечением 20х20х1,7мм, из которые проектируется рама и обтягивается жестяным листом, толщина которого не меньше 0,5 мм.
Ниже представлены чертежи для сбора самой важной части снегоуборщика — шнекового ротора
Сделать шнек своими руками вы можете из следующих частей:
- вал в виде трубы ½;
- закрепленной на валу ведомой звездочки;
- закрепленных на корпусе двух подшипников;
- крыла ротора 30х4 мм;
- роторных лопастей, 2 шт;
- шнековых лопастей, 8 шт;
- крыльев для лопастей, 4 шт;
- опорных углов, 2 шт.
Лопасти же можно изготовить из дюралюминиевого листа, толщина которого составляет 4 мм. Электролобзиков вырезаете своего рода подковы. Вы существенно облегчите процесс крепления, если будете вырезать из по отдельности, а не цельным элементом. Ниже приведены чертежи лопастей роторного шнека.
Полезные рекомендации
Как показывает опыт мастеров, очень важным является надежность и прочность всех соединений и креплений. Поскольку снегоуборщик из бензопилы подвергается при работе определенным вибрациям, наиболее целесообразно устанавливать контргайки, все крепления делать шайбами гравера. Во избежание раскручивания, на шнеке выступающие части от болтов обрезают и заклепывают.
Некоторые владельцы работают без чертежей, но в большинстве рекомендаций все же высказывается необходимость предварительных расчетов, соблюдения определенных проверенных размеров и пропорций, иначе конструкция снегоуборщика из бензопилы может оказаться после сборки неработоспособной.
Преимущества самодельного снегоуборщика из бензопилы
- При создании снегоуборщика из бензопилы своими руками основным выигрышем, конечно, является стоимость снегоуборочной машины. Даже, если пришлось покупать мотор от пилы специально, экономия будет немалой.
- Другим положительным моментом является функциональность, ничуть не уступающая готовым образцам техники. Некоторые умельцы создают агрегаты, даже превосходящие по техническим параметрам заводские модели.
- Все необходимые детали и комплектующие можно гарантированно найти в гараже среди всяких металлических отходов и остатков, которыми никто не пользуется.
Недостатки самодельного снегоуборщика
- Собранная модель является несамоходной машиной, для уборки больших территорий от снега ручное перемещение агрегата может быть затруднительным.
- По сравнению с заводскими вариантами снегоуборочных машин, самоделка отличается меньшими техническими возможностями, ограниченным моторесурсом. Если оснастить оборудование новым двигателем, работать агрегат будет дольше и надежнее, но экономия, в таком случае, будет меньше.
Самодельный велосипед с мотором
Народные умельцы выдумали множество вариантов, как переделать велосипед в мопед. Их смысл сводится к следующему:
- берется велосипед;
- к багажнику либо раме прикрепляется мотор с бензобаком;
- устанавливается редуктор (имеющий передаточное соотношение 18 к 1) и специальная передача;
- монтируются дополнительные амортизаторы;
- ставится тормоз.
Вместо редуктора используют две зубчатые пары
, соединяющиеся друг с другом с помощью велосипедной цепи. За основу часто берут различные старые велосипеды (как на фотографии далее), а более современные (горные) модели используют значительно реже.
Другие приспособления
Можно легко и быстро из пилы сделать болгарку, которая сможет работать автономно, отличаться высокой мощностью. Для такого перевоплощения необходимо в магазине строительных материалов купить необходимые насадки, которые помогут совершить преобразования одного инструмента в другой. Чтобы понизить вероятность поломки диска, пилу можно оборудовать защитным кожухом, а количество оборотов понизить скоростным редуктором.
Неплохое решение – изготовить из пилы переносной генераторный агрегат. Он пригодится на дачном участке, где нет электроэнергии. Мощности в двенадцать вольт будет достаточно, чтобы получить освещение, как от нормального фонарика.
надувной лодке
Насколько она должна быть исправной?
Наиболее ответственным элементом в данном аппарате является двигатель. Все остальные детали, такие как цепь или шина, не играют существенной роли при конструировании подобного транспортного средства, поэтому главное – уследить и проконтролировать работу мотора. Если он исправен, снегоход будет всегда на ходу. Если вы решили взять двигатель с импортных бензопил, можете не приобретать новый аппарат по гарантии в магазине. Вполне подойдет и б/у вариант.
Единственная деталь в бензопиле, которая тоже должна находиться в рабочем состоянии наряду с двигателем, это редуктор. Он тоже пригодится нам в работе.
Как собрать снегоуборщик своими руками?
Разобравшись в конструкции снегоочистителей и ознакомившись с чертежами из интернета можно соорудить снегоуборщик своими руками используя бензопилу. Такую самоделку с легкостью освоит даже новичок. Имея под рукой ряд необходимых комплектующих, инструментов и запчастей, можно сконструировать самодельный снегоуборщик.
Единственной трудностью, с которой вы можете столкнуться — поиск силового агрегата. Однако для этих целей подойдет любой мотор отечественных или заграничных бензопил. На форумах и на многих сайтах можно найти различные схемы и чертежи, которые показывают какие комплектующие необходимы и как из соединять между собой.
Аэросани
Чтобы такая самоделка легко двигалась по снегу, одной бензопилы Урал недостаточно. Нужна большая мощность — как минимум 2 мотопил.
Изготовление аэросаней начинают с рамы.
Форма рамы — равнобедренный, вытянутый треугольник. В каждом его углу крепят вертикальную стойку, направленную вниз. На свободных концах располагают лыжи:
- спереди с возможностью поворота велосипедным рулем;
- сзади — бесповоротные, параллельно продольной оси саней.
Мотор от бензопилы крепят к основанию треугольной рамы — у редуктора выходной вал направлен назад параллельно оси рамы. На ней располагают также воздушный винт. Передачу вращения на последний от редуктора обеспечивают цепной передачей.
Рычаг для регулирования подачи топлива выносят на руль управления аэросанями. Для размещения спортсмена предусматривают в пределах передней части рамы легкое сиденье.
Видео обзоры и уроки как сделать снегоуборщик
Отзывы владельцев самодельных снегоуборщиков Любой мужчина, который собственными руками собрал снегоуборочную машину, назовет множество достоинств этой конструкции. Основным плюсом является доступность, низкая стоимость, возможность работать с обычными материалами и инструментами, которые у каждого есть в гараже. Для неопытных мастеров это занятие может показаться сложным, однако же со всем быстро можно разобраться, благодаря множеству обучающих видео, схем и чертежей как собрать снегоуборщик из бензопилы своими руками.
“Пользуюсь снегоочистителем, который собрал пару лет назад. Нашел в гараже отцовскую старенькую бензопилу “Дружбу”, купил некоторые инструменты, листы и трубы. В интернете нашел много схем, как правильно собрать снегоочистители своими руками, много видео и рекомендаций. Немного подправил чертежи, сам инженер по образованию. В итоге, получилась рабочая машина, которая качественно и быстро убирает лишний снег со двора.”
“Сломался мой обычный снегоуборочный аппарат и все никак не мог купить новый. Сосед посоветовал собрать своими руками из бензопилы. Я никогда раньше этого не делал, руки растут из плеч, но без помощи опытного соседа не обошлось. Взяли движок старенькой бензопилы Штиль, докупили крепежей, металлических труб и листов. Пару дней работы и отличный самодельный снегоуборщик готов. Мощность достаточно большая, снег убирает быстро, в любом случае быстрее, чем работать руками и лопатой.
Достоинства: низкая стоимость, удобство, доступность материалов, производительность
Недостатки: пришлось хорошенько поработать руками и головой, но оно того стоило.”
Что можно сделать из бензопилы своими руками?
Существует немалый перечень всевозможных самоделок из бензопилы, которые можно самостоятельно соорудить в домашних условиях. Каждый из этих агрегатов принесет массу пользы в хозяйстве, и поможет сэкономить силы и время своего владельца.
Самодельная пилорама
Для изготовления этой самоделки из бензопилы потребуется несколько стальных труб, которые соединяются между собой посредством сварки, направляющая и сама пила. Готовая пилорама поможет заготовить большое количество досок для ремонта или строительства.

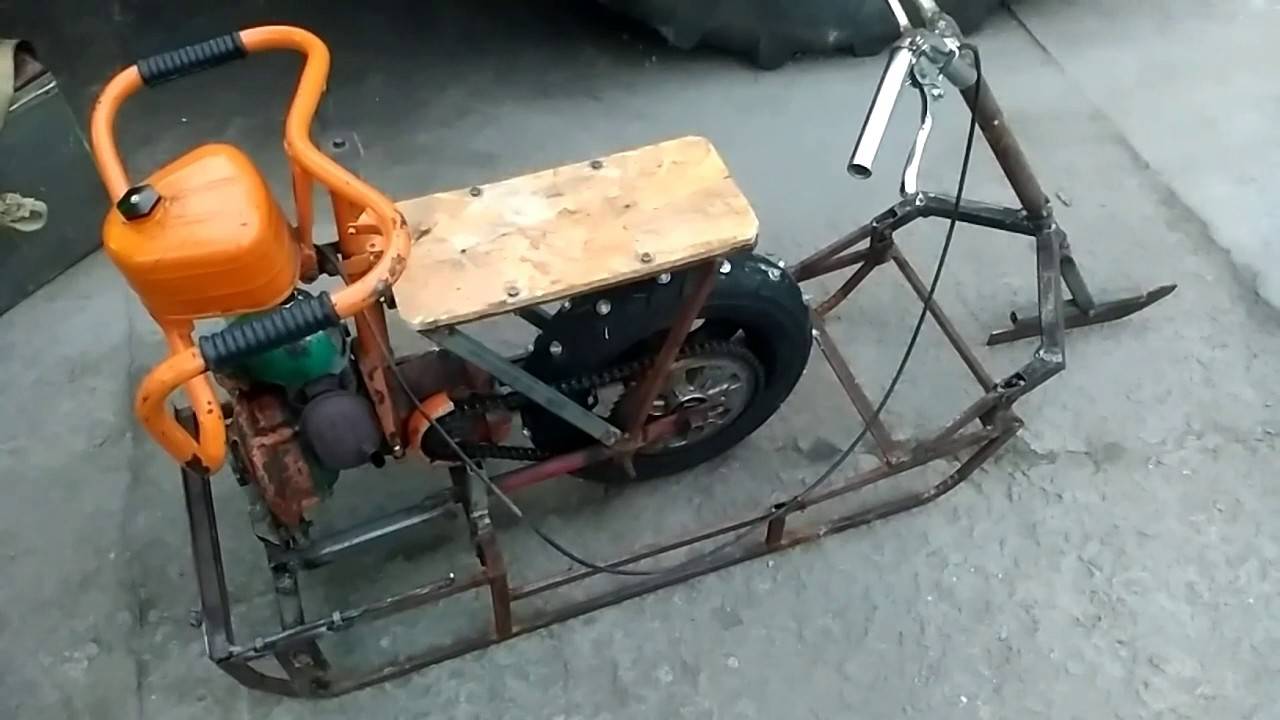

Снегоход с двигателем от бензопилы
Эта самоделка из бензопилы состоит из прочной стальной рамы, руля управления, элементов передвижения, сиденья и, собственно, мотора и редуктора. Самодельный снегоход способен разгонятся до 15 км/ч, и выдержать 1 взрослого пассажира с небольшой поклажей.
Мопед из бензопилы
Эта самоделка из бензопилы представляет собой полноценный мотовелосипед, который отличается от современных аналогов простотой конструкции скромным расходом топлива. Готовый агрегат с полным баком может перевозить одного взрослого пассажира на расстояние в 5 км.
Самодельный ледобур
Эта простая самоделка из бензопилы позволяет быстро пробурить лунки во льду для зимней рыбалки, а также проделать отверстия для монтажа свайного фундамента. Кроме двигателя для изготовления ледобура потребуется понижающий редуктор, прочный шнековый механизм и стальные ножи.
Лодочный мотор
Эта самоделка из бензопилы выручит во время летней рыбалки на больших озерах и реках с сильным течением. Для его изготовления потребуется шнековый механизм и лопасти из нержавеющей стали. Самодельный лодочный мотор способен перевозить одного взрослого пассажира с небольшим грузом, развивая скорость до 20 км/ч.
Бензиновая пила – это хороший помощник при заготовке дров, спиливании деревьев, уходе за садом, очистке заросшего участка. Ее основой является двигатель внутреннего сгорания, который отличается компактными размерами, надежностью, небольшой массой, хорошими показателями мощности. Такие достоинства привода позволяют создать различные оригинальные самоделки из бензопилы: мотоблок, болгарку, снегоуборочную машину, газонокосилку, пилораму, электрогенератор, картинг, снегоход. Мотор также устанавливают на велосипед, лодку, делая данные средства передвижения более практичными. При этом часто умельцы используют не только двигатель, но и другие детали от агрегата. Сложность в переделывании заключается в точном подгоне по размерам деталей собираемой техники.
Сделать лодочный мотор из бензопилы нетрудно. Переделывание выполняют следующим образом:
- снимают шину с пилы;
- вместо нее к мотору, используя специальный переходник, присоединяют лодочный винт самостоятельного либо заводского изготовления;
- затем всю конструкцию закрепляют на лодке так, чтобы гребной винт погружался в воду под углом.
Вместо переходника некоторые умельцы устанавливают редуктор
. Возможный результат работы продемонстрирован на фотографии ниже.
Для любителей рыбной ловли самодельный лодочный мотор – это экономный вариант, который позволяет значительно ускорить передвижение по водной глади озер, рек, прудов.
Как сделать самодельный снегоход из бензопилы?
Для начала делаем раму. Здесь нам понадобится несколько размером 50 х 36 миллиметров и две стальные пластины толщиной по 2 мм каждая. Для придания жесткости на листах необходимо завернуть края под углом в 90 о. В каждой из пластин проделайте сквозные отверстия. В передней оно нужно под приводной гусеничный вал, а в задней – под ось направляющих натяжных зубчатых колес. Последние устройства нужно смонтировать на обоих концах лонжерона.
Снизу к раме приварите дополнительно несколько кронштейнов, соблюдая равные промежутки между их расположением. В открытые с нижней стороны пазы вмонтируйте ось опорных катков. Всего катков должно получиться 18. Размещать их следует на 5 осях (по центру в шахматном порядке). Катки можно сделать из капрона и «обуть» в резиновые шины. Можно пойти более простым путем и взять уже готовую деталь с картофельного сортировочного аппарата.
Ось катков можно позаимствовать с картофелекопалки. Их концы нужно немного отпустить. Делается это для того, чтобы оси можно было проточить и произвести нарезку резьбы в 10 мм. Делая самодельный снегоход из бензопилы, не забудьте и про дистанционные втулки. Их следует разместить непосредственно на осях агрегата. Лучше всего брать втулки из дюралюминиевой трубы. Далее закрепляются оси при помощи крепежных болтов или же контргайки. По такому же принципу собирается самодельный снегоход из бензопилы «Дружба».
Мотовелосипед из бензопилы своими руками
Не каждый счастливый обладатель велосипеда в восторге от необходимости крутить педали и тратить свои силы. Более удобным и менее затратным в силовом отношении является моторизированный велосипед.
Велосипед с мотором от бензопилы своими руками сделать не так сложно, как кажется на первый взгляд. Для этого понадобится:
- велосипед;
- пила с мощностью бензомотора не менее 2000 Вт – от этого показателя будет зависеть, сможет ли он тронуться с места. Как показывает практика, мощности двигателя в 2 л.с. вполне достаточно, чтобы мотовелосипед развил скорость до 40 км/ч;
- резервуар для будущего топливного бачка;
- тросик от старого велосипеда;
- рукоятка, чтобы была возможность регулировать дроссельную заслонку;
- болтовые стяжки, гайки и другие мелкие расходные материалы для создания креплений;
- соединительные элементы для создания сообщения колес с двигателем.
- агрегируем приводный вал – снимаем покрышку заднего колеса и ставим покрышку с диаметром до 2,5 см. Эта оснастка поможет принять обороты мотора, и подобно редуктору, снизить число оборотов;
- электросваркой привариваем подставку из уголков – она поможет установить двигатель от бензопилы;
- переделка сцепления – можно использовать центробежное от заводской пилы, подсоединив его к колесу;
- приспосабливаем бензобак – он может расположиться рядом с мотором, или на раме;
- закрепляем провод от зажигательной системы мотора на одной из рукояток велосипеда;
- приделывать к ручке газа тросик от карбюратора, чтобы управление дроссельной заслонкой было простым и быстрым;
- оснащаем мотовелосипед средствами защиты: зеркалами, фонарем, и переходим к испытанию самодельного велосипеда из бензопилы.
Как видим, мотор от бензопилы поставить на велосипед не так и сложно.
Особенности переделки и подготовка материалов
Практически любой современный снегоуборщик обладает достаточно простой конструкцией. По сути, собрать подобный агрегат своими руками сможет каждый желающий. Все, что для этого потребуется – это наличие необходимых материалов.
Единственная проблема, с которой могут столкнуться любители самоделок – это отсутствие двигателя. Правда, дилемма легко решается, если сделать снегоуборщик из бензопилы Урал. Помимо исправного мотора, также потребуется подготовить другие необходимые материалы:
- Алюминиевые и стальные трубы;
- Подшипники и вал;
- Металлические листы;
- Сварочный аппарат;
- Инструменты из гаража.
Подготовив все нужное для работы, можно приступать к сборке. На практике изготовление снегоочистителя своими руками отнимет не более 5–6 часов времени.
