Технику необходимо использовать в соответствии с инструкцией.
В зимний период эксплуатация трактора усложняется, поэтому для стабильной работы агрегата рекомендуется сделать следующее:
- Заменить все летние сорта смазки на зимние.
- Слить горючее и промыть бак чистым дизельным топливом.
- Слить горючее из топливного провода, заменить фильтры и залить в бак зимний вид дизеля, заполнить им систему и полностью избавиться от воздушных пузырьков.
- Снять аккумулятор и выполнить его осмотр.
- Топливо необходимо заправлять через фильтр в виде замши или фланелевой ткани.
- Бак должен быть всегда заполнен. При заливе нужно следить за тем, чтобы в топливо не попадала жидкость, потому что образовавшиеся кусочки льда могут забивать топливные провода и прекращать подачу горючего.
- 1 раз в сутки необходимо проводить осмотр бака на наличие воды.
Важно Характеристики бортового грузовика МАЗ-4371 и нескольких популярных модификаций
Для того чтобы провести ремонтные работы правильно, рекомендуется воспользоваться книгой «Руководство по ремонту и техническому обслуживанию трактора Т-25».
Органы управления
Базовая модель имеет металлическую кабину. У Т 25 А при необходимости тент легко можно заменить обычной кабиной трактора Т 25 А, технических характеристик этой машины.
В ней находятся регулируемая рулевая колонка и сиденье.
Управляется Владимирец Т 25 с помощью педалей, расположенных в кабине классически, имеется:
- педаль ножной подачи топлива;
- педаль сцепления;
- педаль тормоза.
Кроме того, имеются:
- педаль, которая управляет дифференциалом;
- рычаг для переключения передач и реверса;
- рычаг, подающий топливо вручную;
- рукоятка для управления валом отбора мощности;
- 2 рычага управления гидравлической навеской, основного и выносного гидроцилиндра (имеет 4 положения: нижнее и верхнее, нейтральное и плавающее).
Двигатель трактора Т-25 устройство схема и базовый ремонт
Один из главных агрегатов машинного механизма является его двигатель. Если сравнить с человеческим организмом, то орган который бы ему соответствовал это сердце. Поэтому данный вопрос очень важен и любому пользователю трактора Т-25 нужно знать все технические особенности данного механизма.
Двигатель для трактора Т-25
Прежде всего заметим, что двигатель (мотор) – специальное устройство, функция которого преобразовать энергию в механическую. На «Владимирце» 25-й серии ставят бескомпрессорный дизельный двигатель внутреннего сгорания Д-21.В нем осуществлён непосредственный впрыск топлива и воздушная система охлаждения. Количество рабочих цилиндров – два.Все основные механизмы и узлы ставят на сам блок картера и крышку распределительных зубчатых колес.
Схема двигателя трактора Т-25
Для начала приведём схему левой стороны (по ходу движения трактора) двигателя и дадим краткое её описание.
Тут все просто: размещение топливной системы, среднего дефлектора, выпускных и впускных трубопроводов, а также свеч подогрева всасывающего трубопровода. В лобовой части находится вентилятор оси с генератором, и горловина для залития масла, там же расположен и счетчик моточасов и щуп для замера уровня масла.
Теперь давайте рассмотрим схему правой стороны.
Конструкция правой стороны немного проще, тут всего лишь размещен стартер, привод декомпрессора, рампа форсунок и кожух вентилятора.
Принцип работы
Рабочий цикл состоит из четырех стандартных тактов: впуск (подача) топлива, сжатие, выполнение рабочего хода и выпуск отработанного. Блок-картер – основа двигателя, он изготовлен из сплавов серого чугуна.
Внутри блока применяют специальные опоры и отверстия для монтажа шатунного механизма и системы газораспределения и собственно сам блок головок цилиндров. Максимальная мощность Д-21 составляет 25 лошадиных сил.
Сначала дизельное топливо очищается с помощью специального фильтра грубой очистки, затем проходит через систему фильтрации со сменными бумажными фильтрами и подаётся в цилиндр. Вместе с топливом подается и воздух, который проходит через четырехступенчатый воздухоочиститель.
В двигателя для трактора т-25 используется комбинированная система смазки деталей: разбрызгивание и под давлением. Насос она основе зубчатых колес от коленвала, создает давление в магистрали маслопроводов. Очищение, которого происходит благодаря полно поточной центрифуге.
На нижней плоскости головки имеется выточка в форме цилиндра, которая служит для её посадки на обработанную поверхность цилиндра. Сверху головок крепятся крышки клапанов с помощью шпилек отлитых из алюминиевого сплава.
Возможная проблема с вибрацией
Если у Вас возникла проблема с дополнительной вибрацией, то проблема скорее всего в механизме уравновешивания. Он состоит из специального валика с противовесами.И служит для уравновешивания двигателя и регулирования его противовеса.
История появления
Трактор Т-16 — это модель, производимая Харьковским тракторным заводом. Первая модель Т-16 сошла с конвейера в 1961 году. Выпуск трактора продолжался до 1967 года.
Трактор Т-16
По сути, Т-16 представляет собой модернизированное, доработанное самоходное шасси ДСШ14. Именно эта модель предшествовала выпуску Т-16 и его выходу в массовое производство.
Отличительные особенности:
- более усовершенствованный двигатель;
- шины низкого давления;
- выносные цилиндры;
- гидросистема навесного типа.
Общее количество произведенных экземпляров Т-16, по официальным данным, составило 600 тысяч. В настоящее время эта модель трактора также довольно популярна, в особенности в селах, на заготовительных производствах (заготовка и сбор сена), а также для работ на приусадебных территориях.
Весомое преимущество трактора Т-16 перед аналогами, выпущенными в то же время — это универсальность, высокая маневренность и хорошая проходимость на любых почвах, в том числе на почве с повышенным уровнем влажности.
Назначение :
- сельскохозяйственные манипуляции (такие как опрыскивание культур антипаразитарными средствами);
- работа в сочетании с культиваторами;
- работа вместе с уборочными машинами;
- грузовые операции (после выпуска в последующие годы трактор стал популярен именно благодаря его грузовым функциям);
- модель, также называемая в кругах фермеров «шассик», использовалась в колхозах, совхозах, а затем — в частных и государственных фермерских хозяйствах;
- благодаря навесному оборудованию, к агрегату возможно подключение циркулярной пилы, лебедки, генератора;
- перевозка строительных материалов;
- вывоз строительного мусора.
Регулировка муфты
Основной регулировкой муфты есть настройка свободного хода педали управления путём соблюдения зазора между контактными поверхностями отжимных рычагов и рабочей плоскостью выжимного подшипника в пределах 2-3 мм. При этом для соблюдения равномерности отвода плоскости фрикционного диска в момент разъединения муфты разность величины зазора на рычагах не должна превышать 0.1 мм.
Регулировку производят через левый боковой люк в корпусе сцепления подтяжкой или отпуском регулировочных упорных болтов отдельных отжимных рычагов лапок. Настроенный зазор обязательно фиксируется затяжкой контргайки регулировочного болта. Поочерёдный доступ к рычагам достигается проворачиванием коленчатого вала двигателя.
В случае проведении ремонта муфты, осуществляя сборку, все отжимные рычаги устанавливают в положение, при котором расстояние от упорного кожуха до контактной рабочей поверхности лапки должно составлять 27-30 мм, где погрешность расстояния между положением лапок, также, не должно превышать 0.1 мм. После сборки обеих половин трактора уместна настройка зазора между лапками и выжимным подшипником (2-3 мм) изменением длинны тяги в приводе педали управления муфтой сцепления.
Особенности КПП
Устройство КПП Т 25 разрабатывалась с целью упростить обслуживание и ремонт машины вдали от сервисных центров. Перед конструкторами стояла задача сделать так, чтобы водитель мог провести ремонт без снятия и разборки всей коробки, что существенно снижало простои. Для этого пришлось несколько усложнить технологию изготовления – коробку объединили с дифференциалом (устройством, преобразующим крутящий момент) и главной передачей. На ведущий или первичный вал Т 25 навесили коническую шестерню, которая передавала крутящий момент от маховика двигателя под углом 90°. Усилия окупились – обслуживать узел в полевых условиях стало проще, а его габариты уменьшились.
Конструкция коробки передач
Основные элементы:
- первичный или ведущий вал, соединенный с маховиком двигателя;
- полый промежуточный вал, внутри которого располагается вал отбора мощности, а сверху примыкают шестерни передач;
- главный вал, на который установлены часть шестерней передач, замедлительная и удвоительная;
- дифференциал, на который крепятся шестерни полуосей и ускоренного и замедленного ряда передач;
- блокиратор переключения передач (защищает от повреждений, если сцепление выжато не до конца), расположен на крышке картера.
КПП Т-25 старого образца была десятиступенчатой (шесть скоростей вперёд и четыре назад), на более поздних добавили еще две передние скорости. Соответственно, изменилась и схема переключения передач на тракторе Т 25. Способ переключения реверса и удвоителя остался прежним. Для этого предусмотрен отдельный рычаг.
История создания Т-25
Решение о создании Владимирского тракторного завода, было принято в 1943 году, в разгар Великой Отечественной войны. Строительство завода стало настоящим трудовым подвигом, в эти тяжелейшие для страны годы предстояло возвести не только сам завод, но и всю инфраструктуру, а также подготовить квалифицированные кадры!
В середине лета 1944 г. были готовы первые трактора «Универсал У-2″. К апрелю 1945 г. было собрано еще 500 машин, а 24 числа того же месяца состоялся торжественный митинг, на котором было принято решение считать этот день, днем рождения завода.
Первый десяток лет, завод выпускал трактора «Универсал». Это были простые и дешевые машины с металлическими колесами и карбюраторным двигателем.
Трактор Т-25 образца 1966 года
В 1955 г. был создан новый трактор ДТ-24, на нем был установлен новый дизельный двигатель, а колеса обули в резиновые шины. Спустя год было выпущено 10 000 машин.
Дальнейшей, значимой ступенью в развитии завода в 1958 г. стало начало массового производства нового Т-28 «Владимирец». Эта модель получила золотую медаль и была удостоена первой премии на всемирной выставке в Брюсселе. За все время было собрано более 250 тысяч этих машин. В 1972 году на ВТЗ с Харьковского завода переводят производство трактора Т-25, выпускавшегося в Харькове с 66 г., а уже через год ему на замену приходит полностью обновленный Т-25А, ставший визитной карточкой завода на многие годы! Именно Т-25А, а не его предшественник, считается базовой моделью для всех будущих модификаций.
Устройство трактора Т-25 — конструктивные особенности агрегата
Без преувеличения легендарный трактор Т-25 относится к числу тех немногих сельскохозяйственных машин, на чью популярность практически не влияет наличие на рынке более технологичных и совершенных моделей. Это обусловлено не только высочайшей надежностью отечественного трактора, но и его универсальностью, простотой конструкции, маневренностью и выносливостью.
Трактор Т-25 Владимирец обладает рядом конструктивных особенностей. В их число входит высококачественная многоступенчатая коробка переключения скоростей, подрессорная подвеска и универсальная навесная система, расположенная в задней части трактора. Опорная площадь используемых грунтозацепов составляет от 25 до 35 %, а их высота – от 3,5 до 4,5 см. Эта особенность существенно улучшает качество работы трактора Т-25 на огороде.
Многие современные трактора не способны работать на вязком грунте ввиду небольшой ширины их колес. В отличие от них в комплектацию трактора Т-25 могут входить сдвоенные колеса или широкопрофильные шины, что значительно улучшает его сцепление с влажной землей. При необходимости фермер может немного спустить шины, что положительно повлияет на его устойчивость на рыхлом грунте.
Самым большим преимуществом Владимирца экспертами считается его способность применять для работы погрузчик фронтального типа. Диапазон скоростей при работе с трактором составляет 1,37–30,28 км/ч. Радиус, необходимый для разворота агрегата, должен превышать 3,5 м – это позволяет успешно применять сельскохозяйственную машину на небольших по площади участках, а также в теплицах и парниках.
Особенности коробки передач трактора
Отечественный трактор оснащается механической трансмиссией. Коробка переключения передач снабжается удвоителем и реверсом, благодаря чему агрегат может передвигаться в широком диапазоне скоростей – 8 передних и 6 задних. Данный набор передач, в паре с правильной регулировкой сцепления, дает возможность использовать машину на скорости от 1,2 до 22 км./ч. Сцепление трактора однодисковое, сухое, замкнутое, с поперечным расположением валов.
Все элементы КПП помещены в литой корпус и подключены к электросхеме агрегата через отдельное реле. Передняя часть корпуса снабжена первичным валом, расположенным на двух подшипниках, и соединенных с шестерней конической формы. Согласно инструкции по эксплуатации, эта шестерня находится в постоянном контакте с ведомыми коническими шестернями реверсивного устройства. Само устройство расположено посредине промежуточного вала.
Справа от реверсивного устройства на валу располагается подвижная шестерня, отвечающая за вторую, третью и четвертую передачу. Слева на этом же валу расположены шестерни, приводящиеся в действие по схеме переключения передач с 1–3 и 5–6 скорости.
В нижней части корпуса под промежуточным и главным валами находится привод отбора мощности заднего вала и механизм пониженных передач. Он также отвечает за работу фрез при передаче на них усилия мотора.
На верхней крышке трансмиссии располагается блокиратор, который не дает менять скорости при неполном выключении и включении сцепления. Этот же блокиратор предохраняет шестерни от поломки зубьев.
Корпус коробки передач соединен с устройством задней навески, тормозными рукавами, устройством электрическими элементами печки и деталями рулевого управления.

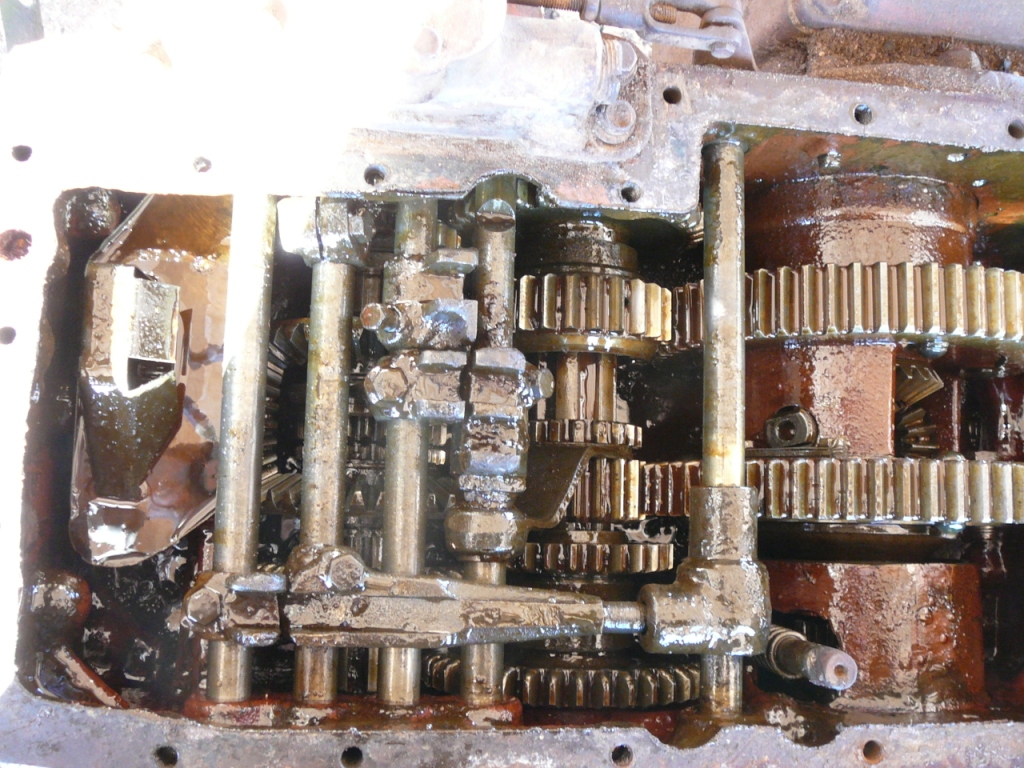

Базовый ремонт коробки передач трактора Т-25
Перед началом ремонтных работ нужно открыть корпус картера трансмиссионных передач и снять крышку подшипника, который находится слева со стороны главного вала. Затем снимаем крышку ВОМ (вал отбора модности) справа.
Откручиваем зажимную галку и втулку распора. Это позволит снять стакан с подшипниками.
Если нужно снять реверс, то снимаем замковую шайбу, она находиться левее. Достаточно повернуть её на 30 градусов и снять стопор с подшипника.
Сборку осуществляем в противоположно порядке. В период ремонта или диагностики тщательно смотрим все детали. Если находим близкие к износу, то производим их замену.
Подготовка к разным условиям использования, цена машины
Конструкция агрегата позволяет:
- менять клиренс машины – увеличивать для работы с рядами растений, уменьшать при использовании в помещениях или под ветвями насаждений;
- менять длину продольной базы для улучшения устойчивости и маневренности;
- менять колею колес обеих осей по ширине для обработки различной ширины междурядий;
- наращивать сцепной вес, применяя механический догружатель, сдваивать колеса при применении на влажных, слабых почвах;
- настраивать машину для длительного использования реверсивного хода, для буксирования транспортных платформ;
- для энергообеспечения работы стационарных машин использовать приводной шкив мотора.
Предлагаем вашему вниманию интересный видео-обзор трактора «Владимирец»:
Характер неисправности коробки передач трактора МТЗ 80
Неисправности и поломки в коробке передач возникают как в результате естественного износа имеющихся здесь элементов, так и при отсутствии должного ухода за данной системой со стороны водителя. В частности, не рекомендуется дергать рычаг, переводя его из одного режима в другой.
Признаки того, когда необходим ремонт коробки передач МТЗ 80:
- большой свободный ход рычага;
- трудность переключения скоростей;
- посторонние шумы со стороны КПП.
Раздаточная коробка МТЗ 82 подлежит периодическому техническому обслуживанию. Данная процедура включает замену смазки. Это необходимо для того, чтобы не произошел преждевременный износ роликов, ведомой обоймы муфты свободного хода.
В ряде случаев, причина стуков может крыться в том, что имеется поломка зубьев шестерен. Периодически владелец трактора должен осуществлять подтяжку резьбовых соединений.
Ремонт КПП начинается с демонтажа коробки передач МТЗ 82 / 80. Такая процедура актуальна, если имеются изношенные подшипники. Данные расходные элементы подлежат замене. При появлении скрипов необходимо проверить состояние шестеренчатых валов. Как правило, требуется их регулировка.
Проверить вилку переключения необходимо, если стал появляться люфт переключателя, благодаря которому задается оптимальный режим. При поломке (износе) вилок переключения происходит выпадение кулисы, возникает нарушение регулировки тяг. При этом следует проверить состояние зубьев шестеренок, фиксаторов. Вилки можно менять как в сборе, так и по отдельности. Осуществить проверку зазоров цапфы отводки, вилки включения КПП на МТЗ 80 необходимо, если отмечается непроизвольное включение скоростных режимов. Оптимальный зазор равняется 2,2 миллиметра.
Уделять внимание нужно и сцеплению. Если оно имеет на транспорте неправильную регулировку, то это нередко является следствием того, что коробка передач осуществляет некорректную работу
При капитальном ремонте системы трансмиссии осуществляется снятие КПП, которая подлежит полной переборке. Данная процедура нужна, чтобы заменить имеющиеся здесь изношенные комплектующие детали. Капитальный ремонт лучше доверить мастерам, которые работают в автомастерских, где имеется подъемное оборудование, диагностические стенды. Сборка осуществляется в обратном порядке.
https://youtube.com/watch?v=IsMPAenmDhQ
Причины выхода из строя
Благодаря особенностям конструкции трансмиссии ремонт КПП трактора Т-25 упростился, но появились другие проблемы, которым стоит уделять пристальное внимание:
- В регулировке установочных зазоров валов, шестерёнок, подшипников, некоторых других деталей. Эта регулировка выполняется с помощью специальных металлических прокладок различной толщины. Кропотливая работа требует специальных навыков, терпения. Когда она выполнена правильно, передачи переключаются точно, без дополнительных усилий, а сама КПП работает правильно.
- Повреждение или выработка посадочных мест втулок, подшипников приводят к тому, что со временем литой корпус картера приходится заменять. Чтобы избежать этого, следует контролировать состояние подшипников и других компонентов узла.
Несмотря на недостатки, ресурс коробки высок, а эксплуатационные характеристики не вызывают нареканий. Причиной неисправностей становится износ некоторых деталей:
- Подвижных шестерён.
- Подшипников.
- Фиксаторов и валиков.
- Вилок включения передач, реверса.
- Упоров вторичного вала.
- Ушек замковой шайбы, крышки фиксатора.
- Канавки шпонки первичного вала.
Выполняя ремонт коробки, на состояние этих деталей обращайте особое внимание
Общие принципы регулировки
Регулировка навески трактора зависит от назначения устройства. При этом есть общие причины нарушения работы этого комплекса. Чтобы дополнительное оборудование работало исправно, необходимо следить за температурой масла — если оно прогрето, а в навеске отмечают перебои, то следует проверить состояние насоса. При КПД менее 0,7 этот узел подлежит полной замене.
При засорении разгрузочного клапана возможно замедление поднятия навески даже при оптимальной температуре масла. Чтобы устранить неисправность, проводят снятие распределителя и извлечение перепускного клапана для промывки.
Перепады рабочего давления влияют на скорость опускания механизмов комплекса или на его самопроизвольное понижение при выключенном двигателе. Это состояние не требует регулировки, так как часто проходит само собой, но оператору придется демонтировать конструкцию, чтобы заменить резиновые уплотнительные прокладки, которые выходят из строя из-за неравномерной нагрузки.
Чтобы разгрузить насосное оборудование, необходимо отрегулировать рабочее давление. Если при всех выполненных по инструкции операциях продолжают наблюдаться перебои в работе, то это говорит о:
- разгерметизации ускорительного клапана (при этом будет сдвиг рукоятки при опускании);
- разгерметизации клапана, отвечающего за давление.
При регулировке задней навески, которая стоит на большинстве тракторов, отсоединяют наружные рычаги при помощи раскосов. Поднятие и опускание механизма приводит к движению оборудования по траектории, установленной концами центральной или продольной тяг. Регулировка заключается в фиксации левого раскоса и изменении положения правого при помощи ручки валика. При вращении по часовой стрелке раскос увеличивается, против часовой – уменьшается.

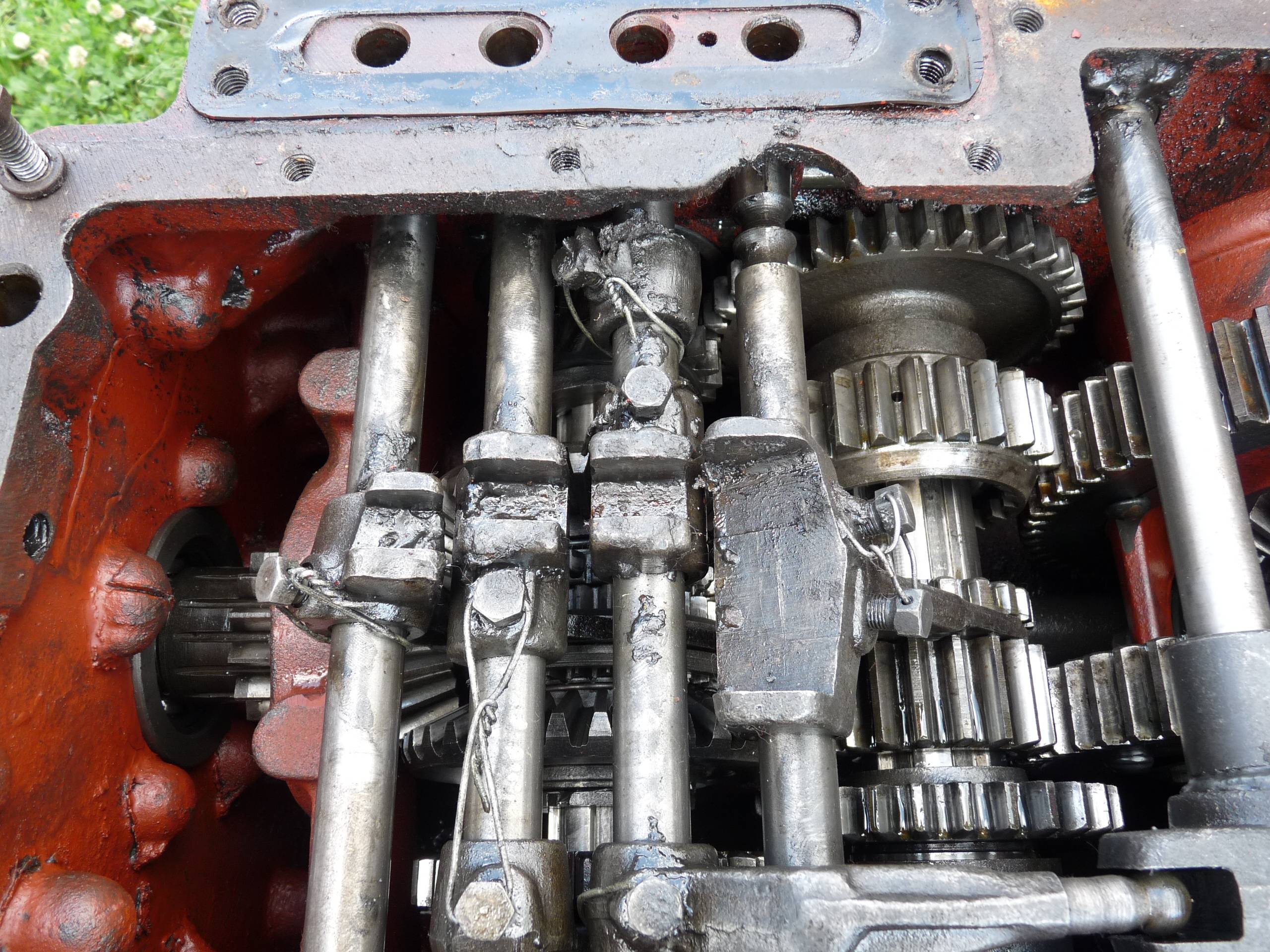

Коробка передач трактора Т-25
Сам принцип и схема достаточно трудна для понимая, но мы сделали акцент на главные рабочие узлы, чтобы изучении принципа работы и возможных поломок происходил в максимально короткие сроки.
Все её работающие механизмы и узлы находятся в цельнолитом корпусе. В лобовой части находится каноническая шестерня, которое изготовлена совместно с первичным валом и все это вращается на двух шарикоподшипниках.
Установочный или передний подшипник закреплен в специальном стакане с помощью стопорного кольца, задний же расположен между перегородкой корпуса самой КПП.
Под фланцем переднего подшипника находятся стальные прокладки. Они служат за регулировку зазора боковых зубьев и канонических шестерней. В средней части шлица переднего вала находится главная шестерня дополнительной передачи цилиндрической формы (см. пункт 45) и вал отбора мощности.
Сами шарикоподшипники и шестерня неподвижно закреплены на валу с помощью гайки (49) через втулку (1). Самоподжимной сальник (2) расположен в стакане подшипника, которые имеет продольную канавку для масла и уменьшения нагрузки давления на сальник.
Конический шестерни реверса (44) находиться в постоянном креплении с шестерней первичного вала, который закреплен в промежуточной части вала главной передачи.
Справа от положения реверсной детали трактора Т-25 на промежуточном валу закреплена подвижная шестеренка (5) – 2 и 4 передача, слева двойная подвижная (5) – 1, 3, 5 и 6-й передачах.
Также в подвижных шестернях присутствуют кольцевые углубления под вилку переключения самих передач.
Промежуточный вал вмонтирован в сам корпус коробки переключения передач трактора Т-25 и он находится на двух радиальных подшипниках (9, 41). Также он передает вращение на главный вал (24). Вмонтированная подвижная шестеренка удвоителя закреплена в средней части.

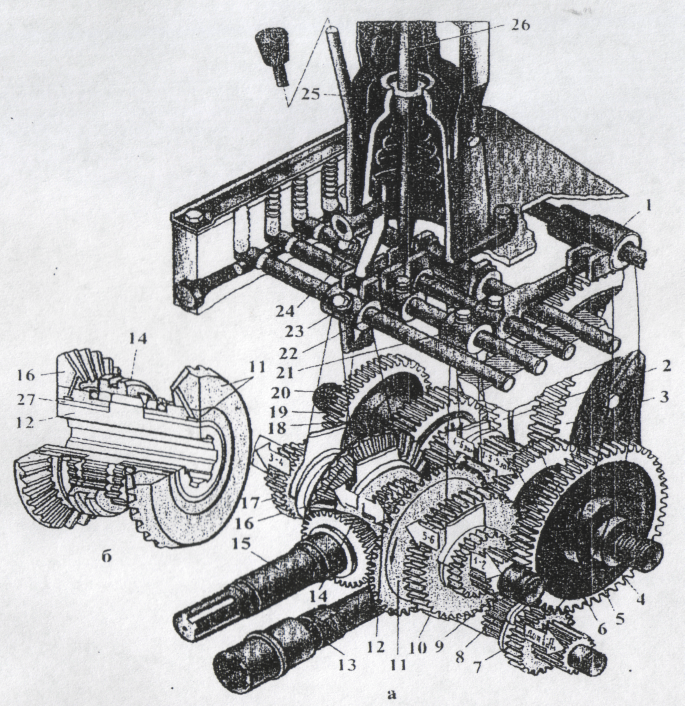

Схема коробки передач трактора Т-25
Ниже мы привели схему устройства коробки передач трактора Т-25, с подробным описанием каждого пункта и детали.
Продолжим, на (32) отходит передача, которая отвечает за вращение корпуса дифференциала.
Что такое дифференциал трактора Т-25
Устройство из шестерен, которое передает вращение главным колесам и предоставляем им возможность оборачиваться с различными оборотами – называют дифференциалом.
При этом, сами обороты и его частота вращения остается постоянно одинаковой.
В нижней области КПП Т-25 расположен узел дополнительных пониженных передач и самого привода вала отбора мощности. ВОМ – находится вдоль самой оси, его вращение осуществляется с помощью двух подшипников.
Само перемещение подвижных шестерёнок КПП осуществляется за счет переключения вилок и поводков. Они находятся на специальных валах переключения.
Эти валы расположены над основными валами коробки переключения передач трактора и их перемещение осуществляется по расточке, в боковой стенке корпуса главной передачи.
Сам механизм блокировки выполняет функцию включения или отключения шестерен и муфты реверса с муфтой диска сцепления. Также механизм блокировки запрещает самопроизвольное выключение реверсной передачи при движении трактора.
В верху крышки главной передачи находится механизм, который отвечает за переключение реверса и удвоителя передач. Ниже приведена схема положения шестеренок главной передачи при включении других.
Помните, что все механизмы находятся внутри и их смазывание происходит путем эффекта разбрызгивания внутреннего масла. Контроль уровня масла производиться путем осмотра пробок, которые находятся в нижней передней и левой стенки блока.
