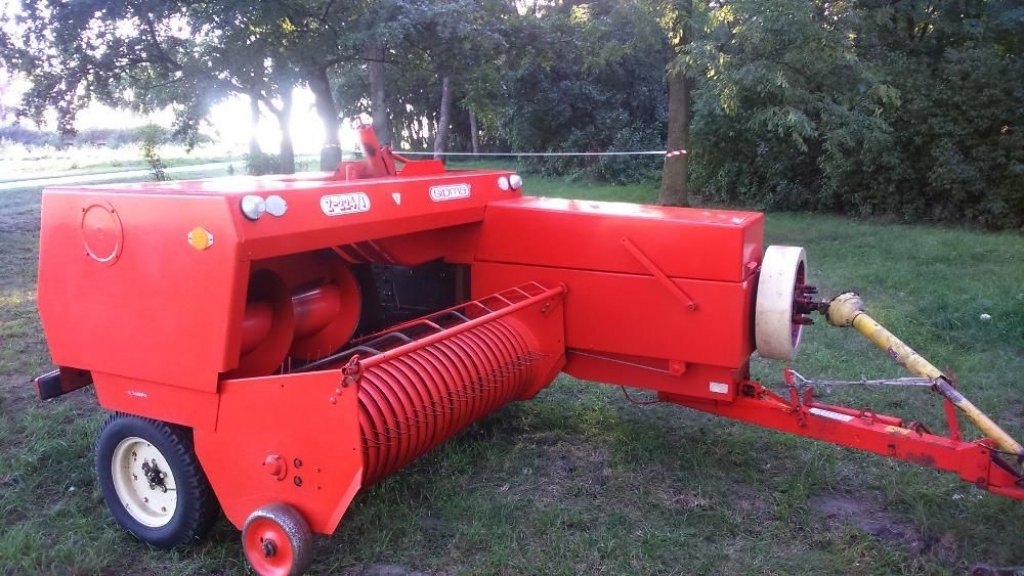

Пресс-подборщик тюковый Sipma Z 224 (Cипма)

пресс подборщик сипма Z 224 инструкция по эксплуатации и возможные

Категория: Инструкции

Описание

Польская сельскохозяйственная техника Сипма Ру в Твери и Тверской области

Серия Classic – это простые и дешевые машины, гарантирующие постоянную и надежную работу. Благодаря цепной-вальцевой камере закатки отличаются универсальностью применения. Этой машиной можно собирать солому, сено, зеленку получая силос превосходного качества. Благодаря широкой гамме дополнительного оборудования существует возможность приспособить машину к собственным требованиям.

Обмоточная машина рулонов самозагрузочная Z-557 KLARA

Наиболее современный, самозагружающийся полунавесной обмотчик рулонов Z-557. Он оснащен загрузочным устройством, которое подбирает закатанные рулоны, и современным универсальным подавателем пленки шириной 50 см и 75 см, а также устройством захватывающим и обрезающим пленку. Благодаря этим устройствам вмешательство механизатора требуется только при закладке новой бобины пленки. Обмотчик имеет счетчик, который показывает текущее количество обмоток рулона, а акустическое устройство, которое информирует об окончании цикла обмотки. Управление происходит из кабины трактора при помощи гидравлического распределителя .

Фронтальный погрузчик T-426 HERKULES

Главные преимущества погрузчика Т-426

· Возможность агрегатирования с тракторами импортного и отечественного производства, идеально агрегатируется с МТЗ 80, 82, 1221

· Высокие технические характеристики

· Многофункциональные, быстросменные рабочие органы

· Жесткая, стойкая к перегрузкам конструкция

· Выгодная цена при большой грузоподъемности

· Оптимальные углы наклона

· Трехконтурная гидравлическая система управления установлена серийно.

Опыт эксплуатации пресс-подборщиков «Sipma Z-224»

Пресс-подборщики «Сипма» удостоились высоких оценок от крестьян: надёжные, простые в эксплуатации и обслуживании, долгое время показывают безупречную работу и не требуют ремонта, сборка качественная, сделано на совесть. Возникновение неисправностей не грозит большими проблемами или простоями в ожидании нужных запчастей. Пресс хорошо устроен: узлы и агрегаты удобно расположены для самостоятельного экспресс-ремонта. Запасные детали в ассортименте всегда имеются на рынке. Подходят и многие запчасти от других пресс-подборщиков.

Из проблем отмечается периодические мелкие сбои в работе вязальных аппаратов: иглы загибаются и ломаются (советуют приобретать сразу несколько «про запас»); сбиваются настройки узловязателя; надо следить за степенью затяжки гайки основного вала вязателя, а еще лучше поставить контр-гайку. Зато использовать можно любую верёвку; кормомасса в камере прессования распределяется равномерно, и «Sipma Z-224» формирует и вяжет плотные тюки-брикеты правильной и одинаковой прямоугольной формы, которые не рассыпаются.

В целом, «Sipma Z-224» — это проверенный годами надёжный пресс-подборщик, который будет прост в эксплуатации и не принесёт много хлопот своему хозяину. Нагрузка на трактор от него идёт небольшая, а производительность получается очень солидной. Без проблем агрегатируется и успешно трудится в связке с большинством отечественных тракторов, от Т-40 до МТЗ-80 и современных моделей тракторов «Беларус».

Эта сельхозмашина для сбора сена, соломы и другой кормомассы прекрасно себя зарекомендовала на полях многих стран, в том числе России и СНГ.  Идеальный вариант для заготовки кормов в небольших и средних крестьянско-фермерских хозяйствах. Эффективен, рентабелен и при производстве сена на продажу. Ведь многие владельцы скота предпочитают покупать и складировать именно тюки, а не рулоны.

Преимущества тюкового пресс-подборщика

Небольшие регулируемые размеры и вес формованных брикетов практичны в применении:

• транспорт;
• хранилище;
• хранилище;
• процесс раздачи животным без применения специального оборудования.

Пресс-подборщик экономически эффективен в использовании для сельскохозяйственных предприятий, производящих сено на продажу, поскольку владельцы скота предпочитают тюки (по причинам, указанным выше) круглому.

Из отзывов пользователей

• Автомобиль сделан на века.
• Сборка отличного качества, работает долго, без нареканий, без ремонта.
• Брикеты не крошятся.
• Нагрузка на трактор незначительна, а производительность очень солидная.
• Запчасти на пресс-подборщик тюковый Sipma z 224-1 всегда в наличии (кстати, для этого подходят запчасти от других подборщиков). В случае неисправности не будет длительного простоя, расположение всех узлов и агрегатов позволяет произвести экспресс-ремонт своими силами.

Каждому фермеру хорошо известно, что от того, насколько плодородна почва, зависит объем и качество будущего урожая. Ассортимент нашей продукции включает в себя большой выбор техники для внесения удобрений, в частности мы рекомендуем купить разбрасыватель удобрений, который значительно облегчит труд фермеров и позволит вам получать повышенную прибыль.

Комплект оборудования с прицепным обмотчиком

Использование прицепного элемента (5279-260-500.00) в прессах с камерой неразъемного шва SIPMA PS 1211 FARMA PLUS, PS 1210 CLASSIC, а также PS 1221 FARMA PLUS позволяет агрегатировать пресс с крышкой OS 7531 MAJA. Благодаря этому решению мы получаем обмотанный пленкой тюк за один оборот одним трактором, что позволяет сэкономить время и деньги.

Для повышения удобства оператора комплект оснащен камерой. Камера, установленная на обмоточном пути, позволяет следить за процессом опорожнения и обмотки тюка в кабине трактора на экране. Гидравлические и электрические соединения, установленные на пресс-подборщике, устраняют необходимость в дополнительной проводке.

Рулонный пресс SIPMA PS 1312 POWER CUT

Система Power Cut основана на резке собранного материала перед прессованием, что обеспечивает лучшее заполнение шовных камер и увеличивает степень прессования. В результате процесс силосования улучшается, гарантируя силос самого высокого качества. Корм, приготовленный пресс-подборщиками с режущими ножами, лучше усваивается животными, а также значительно упрощается процесс резки тюков в кормовозах.

Каждое из режущих лезвий оснащено независимой системой защиты от повреждений, а простой способ разборки отдельных ножей позволяет регулировать длину реза. Измельчитель с роторной подачей повышает транспортабельность материала и увеличивает производительность машины. При уборке материала, который не нужно измельчать, можно просто выключить резак, так как все ножи подвешены на раме, управляемой гидравлическим серводвигателем.

Особенности конструкции и функционирования

1. Выпускается в двух вариантах:

• «З-224/1» оснащен механическим приводом
• «З-224/2» — гидравлический.

Кривошипно-поршневая система сбалансирована, вибрации сведены к минимуму.
Угловые редукторы допускают сто рабочих циклов поршня пресса в минуту.
Обратите внимание на следующее! Не рекомендуется превышать ВОМ более чем на 600 об/мин.
Наиболее важные рабочие органы защищены от повреждений.

Когда скошенный растительный материал поступает в камеру, плунжер сжимает и отрезает часть обработанных растений.

Степень сжатия, как и вес мяча, регулируется специальными ручками. При достижении нужной длины брикета запускается обвязочное устройство. Готовый брикет выгружается на поле за полуприцепом.

При оснащении специальными направляющими он будет подаваться непосредственно в прицеп, которым управляет работник, принимающий и хранящий тюки.
Высота подачи регулируется до 2,8 метров.

Пресс-подборщик Sipma z 224-1 значительно оптимизирует затраты трудовых и технических ресурсов в процессе заготовки кормов:

• собирает рулоны сена/соломы;
• скатывается, компрессируется в виде брикетов правильной прямоугольной формы.
• позволяет убирать бобовые, кукурузу, подсолнечник на силос.

Устройство и принцип работы пресс-подборщика «Sipma Z-224»

За годы эксплуатации хорошо себя зарекомендовала специальная, запатентованная фирмой «Сипма» сбалансированная кривошипно-поршневая система. Она сводит к минимуму и практически убирает вредные для механизатора и трактора вибрации, значительно повышает комфортность работы. Тюковые пресс-подборщики «Сипма» снабжены угловыми редукторами, которые дают возможность возможность при 540 оборотах в минуту вала отбора мощности трактора получать 100 ударов поршня пресса в минуту.

Специальный карданно-телескопический вал с крутящим моментом 540 об./мин. передаёт крутящий момент от ВОМа трактора на вал односторонней муфты, находящейся на маховике пресса. Производитель не рекомендует превышать уровень 600 об./мин. Маховик пресса защищён стальным кожухом.

Односторонняя фрикционная муфта защищает карданный вал от повреждений. Она передаёт привод тягача на маховое колесо, которое аккумулирует энергию и редуцирует обороты при помощи угловой передачи.

На роликах в прессовальной камере совершает возвратно-поступательные движения специальный поршень с резцами. Во время подачи жатвенного материала с нижнего подборщика в прессовальную камеру поршень спрессовывает порцию кормомассы и отрезает её. Степень сжатия и спрессовки материала зависит от сопротивления, что он встречает при продвижении внутри прессовальной камеры. Этот показатель сжатия (а, соответственно, и массу тюка) можно регулировать специальными воротками.

После спрессовки жатвенного материала, как только достигнута установленная длина тюка, срабатывает обвязывающий механизм. Иглы, выполняя маятниковые движения, обматывают тюк шпагатом и подают в два связывающих аппарата. В них верёвка связывается, обрезается и протягивается на нужную длину, необходимую для формирования следующего тюка.

Готовый тюк, обвязанный шпагатом в двух местах, выталкивается следующими порциями уже спрессованного и готовящегося к сжатию жатвенного материала и попадает на землю позади полуприцепа. Либо движется по полозьям в дополнительный прицеп, сразу на погрузку.

Технико-эксплуатационная характеристика Сипма Z-224

Пресс-подборщик Sipma имеет следующие технические характеристики:

1. Габаритные размеры – 4,85х2,5х1,55 м.
2. Масса агрегата 1555 кг.
3. Общая ширина 1780 мм.
4. Ширина прессовальной камеры 460 мм.
5. Высота прессовальной камеры 400 мм.
6. Площадь входного отверстия составляет 2300 см².
7. Производительность — 24 ч/час.
8. Потребляемая мощность — более 30 кВт (41 км).
9. Скорость вращения приводного вала — 540 об/мин.
10. Шпагат сизалевый — 4600 — 6700 текс.
11. Нить полипропиленовая — 2500 — 3300 текс.

Пресс-подборщик агрегатируется с трактором класса 0,9 с ведущей осью на 540 об/мин и выпускается в следующих модификациях:

• З-224/1;
• З-224/2.

Технические и эксплуатационные характеристики пресс-подборщика Sipma Z-224/1, Z-224/2

З-224/1	З-224/2
Длина машины	4,85 м	4,90 м
Ширина машины	2,5 м	2,5 м
Высота	1,55 м	1,6 м
Масса	1555 кг	1560 кг
Общая ширина подборщика	1,78 м	1,78 м
Ширина камеры прессования	460 мм	460 мм
Высота камеры прессования	400 мм	400 мм
Длина рулона	0,3-1,3 м	0,3-1,3 м
Количество ходов поршня в мин.	90	100
Запрыгивай	Червячная катушка	Червячная катушка
Входная поверхность	2300 см	2300 см
Пропускная способность	24 ч/ч	30 ч/ч
Потребляемая мощность	Более 30 кВт (41 км)	Более 30 кВт (41 км)
Обороты приводного вала	540 об/мин	540 об/мин
Кружево	Сизаль 4600текс-6700текс, полипропилен 2500текс-3300текс (прочность мин. 1000-1100Н)
Заявленное однозначное значение уровня шума ISO 4871	85 дБ

О производителе — компании «Сипма»

Производитель сельскохозяйственной и садовой техники — компания «Sipma S.A.» сегодня является одним из ведущих производителей сельхозтехники в Восточной Европе. Это не одно предприятие, а крупный польский агрохолдинг, объединяющий несколько заводов Люблинского региона Польской республики, с главным юридическим адресом в городе Люблине. Этот город имеет солидную историю производства сельхозтехники: первое предприятие по выпуску механических молотилок и соломорезок открылось здесь ещё в 1835 году.

В наше время заводы «Сипма» выпускают десятки наименований сельхозтехники, разнообразного хозяйственного и садового инвентаря, прицепов и полуприцепов. Благодаря своей относительно невысокой цене и проверенному годами качеству, эта продукция получила широкое распространение в 31 стране мира. Прежде всего, естественно, в странах бывшего социалистического лагеря и республиках СССР.

Пресс-подборщик «Sipma Z-224»: вид сзади

Тюковый пресс-подборщик «Sipma Z-224» является одним из «хитовых» образцов продукции польской компании и, в некоторой степени, её «визитной карточкой». Данная модель производится уже более 25 лет; количество проданных в разных странах этих сельхозмашин перевалило за сотню тысяч.

Этот факт, безусловно, свидетельствует в пользу данной модели. Своей надёжностью, неприхотливостью и безаварийностью работы пресс «Sipma Z-224» заслужил себе за эти годы практически безупречную репутацию.

Опыт эксплуатации пресс-подборщиков «Sipma Z-224»

Пресс-подборщики «Сипма» получили высокие оценки аграриев: они надежны, просты в эксплуатации и обслуживании, долгое время показывают безотказную работу и не требуют ремонта, сборка качественная, сделана на века. Возникновение неисправностей не грозит большими проблемами или простоем в ожидании нужных запчастей. Пресс хорошо скомпонован: узлы и агрегаты удобно расположены для выразительного ремонта. Запчасти на складе всегда в наличии на рынке. Также подходят многие запчасти от других пресс-подборщиков.

Из проблем отмечают периодические мелкие сбои в работе вязальных машин: гнутся и ломаются иглы (рекомендуется покупать сразу несколько «про запас»); сбиваются настройки коннектора; необходимо следить за степенью затяжки гайки главного вала вязальной машины, а еще лучше поставить контргайку. Но вы можете использовать любую веревку; кормовая масса в камере пресса распределяется равномерно, а «Сипма З-224» формирует и вяжет плотные шарики-брикеты правильной и одинаковой прямоугольной формы, которые не осыпаются.

В целом «Сипма З-224» — это проверенный годами надежный пресс-подборщик, который будет прост в эксплуатации и не доставит владельцу особых хлопот. Нагрузка на трактор от него небольшая, а производительность очень солидная. Он без проблем агрегатируется и успешно работает с большинством отечественных тракторов от Т-40 до МТЗ-80 и современными моделями тракторов «Беларус».

Эта сельскохозяйственная машина для сбора сена, соломы и другой кормовой массы хорошо зарекомендовала себя во многих странах, в том числе в России и СНГ. Идеально подходит для уборки кормов в малых и средних хозяйствах. Эффективен, экономичен и при производстве сена на продажу. Ведь многие владельцы домашних животных предпочитают покупать и хранить тюки, а не рулоны.

Принцип работы

Шарнирно-телескопический вал передает крутящий момент на вал обгонной муфты, что защищает его от повреждений. Маховик накапливает энергию и снижает скорость с помощью конической шестерни.

Поршень с резцами на роликах в камере пресса совершает возвратно-поступательные движения. Сухой материал подается в камеру из нижнего подборщика. Пуансон спрессовывает его в стопку и срезает. После достижения заданной длины тюка включается обвязочный механизм.

Упаковщики тюков Sipma собирают солому, сено в прессованные тюки длиной 0,3-1,3 м, которые выгружаются на поле или транспортируются на прицепе с помощью специальных салазок, что сокращает продолжительность и трудоемкость сбора. Вес тюков 7-50 кг в зависимости от прессуемого и подаваемого материала.

Техническое обслуживание и регулировка пресс-подборщика осуществляется дилером или торговым представителем при первом запуске пользователем для проверки технического состояния и работоспособности агрегата, затем пользователем.

Подготовка обвязывающих механизмов к работе

Обвязку производят только сизалевым или полипропиленовым шпагатом прочностью 1000-1100 Н. Такой шпагат имеет достаточную толщину и надежность, чтобы обеспечить обвязку тюков. Если используются другие типы шпагата или нити, механизмы связывания могут выйти из строя.

Пресс-подборщик Sipma содержит коробку для 10 катушек шпагата. При заполнении нижних камер перегородки убираются. Когда вы натягиваете тетиву, стопорный рычаг устанавливается в положение СТОП.

Чтобы соединить ленточный материал между собой, внутренний конец нужно протянуть через кольцо с той стороны, где нет узлов. Нить продевается через иголки. Затем диск поворачивается, рычаг переключателя перемещается в верхнее положение. Поворачивая маховик в направлении стрелки, шпагат вставляется в узловязатели. Плиты злоумышленников и прессы щиплют его. При дальнейшем вращении маховика обвязочное устройство должно совершить полный рабочий цикл. Стрелки и переключатели возвращаются в исходное положение. Нить натягивается так, чтобы не образовывались петли.

Регулировка степени прессования рулонов

С увеличением сопротивления в камере прессования увеличивается плотность сухого материала и степень прессования. Эта скорость сжатия регулируется специальными ручками на вязальной машине пресс-подборщика Sipma Z224. При повороте ручек вправо уровень давления увеличивается. Если устройство долгое время не работало, хомуты ослабляются, после появления первых валков их подтягивают.

Новые и б/у пресс-подборщики «Sipma Z-224» на рынке

В ассортименте продавцов сельхозтехники большинства регионов бывшего СССР присутствует пресс-подборщик «Sipma Z-224» и запасные части к нему. Цена на новую сельхозмашину находится в пределах 700-770 тысяч рублей (в зависимости от региона — доставка из белорусского Бреста также играет существенную роль в формировании итоговой цены).

Вторичный рынок предлагает, пожалуй, самое большое число объявлений о продаже данной модели, среди всех имеющихся на данный момент пресс-подборщиков.

Бывшую в употреблении сельхозмашину «Сипма Z-224», конца девяностых — начала двухтысячных годов выпуска, не просто в рабочем, но действительно в хорошем состоянии (что предварительно можно заключить даже визуально, по фотографии) можно приобрести за 300-350 тысяч рублей. Пресс-подборщики данной марки вплоть до последних лет выпускались в красном цвете; новые уже идут зелёного цвета.
