Как собрать минитрактор на КПП и деталях от ЗАЗ своими руками

Минитрактор из Запорожца

Конструкцию мини-трактора можно собрать из ставшего раритетным Запорожца. Кузов из жести у этого автомобиля редко остается целым, зато можно с успехом использовать двигатель и другие части.

А если грамотно применить конструкторское мышление и прибавить умение обращаться со сварочным аппаратом, то можно сконструировать отличную модель агрегата для использования на своем участке.

Коробка передач от Запорожца ЗАЗ-40 и коробки отбора Ваза помогут смоделировать минитрактор, который сможет работать даже с навесным оборудованием, например, с ковшом. Трактор с мощностью Запорожца будет способен выполнить основную работу по обработке и культивации земли и пригодится для перевозки урожая. Колеса от Запорожца также подойдут, только вот протектор лучше заменить.

Подводим итоги

Для того чтобы создать любую технику потребуется не только желание, но и некоторые навыки. Какой-то определенной инструкции или пошаговых действий в таком вопросе вы не найдете. Поэтому перед каждым мастером открывается простор для индивидуальной деятельности, в которой можно реализовать свои способности и смекалку, а с любой деталью от старого автомобиля, мотоцикла и другой, отжившей век автотехники можно поэкспериментировать.

https://youtube.com/watch?v=yt03RVAYhHI

Но в любом случае, собранный трактор своими руками не составит особой конкуренции готовым заводским моделям. Здесь все будет зависеть от возможности достать нужные материалы, от этого зависит простор деятельности в изготовлении мини-трактора. Преимущество самостоятельно собранного трактора в. При серьезном подходе функциональность таких моделей будет не хуже, чем у брендовых фабричных аналогов, а многие дополнительные и не всегда важные функции можно и не включать в состав своей модели.

Можно ли изготовить минитрактор на базе КПП ЗАЗ

Именно поэтому многие запчасти, например коробка передач или мотор Запорожца, прекрасно подойдут, чтобы изготовить минитрактор своими руками.

Такая машина пригодится для выполнения любых сельскохозяйственных работ малого объема.

Так, с ее помощью можно более эффективно проводить вспашку местности, обработать грунт или сформировать грядки. Подходит минитрактор на базе КПП ЗАЗ и для зимних работ, в том числе уборки снега, для перевозки мусора или собранного урожая.

Благодаря современным технологиям и возможности найти все необходимые чертежи и схемы, минитрактор из Запорожца может сделать любой фермер, обладающий минимальными навыками и располагающий необходимыми подручными средствами.

Минитрактор

Минитрактор отличается от мотоблока тем, что его мощность выше, а значит, возрастает и меняется область применения техники в хозяйстве. Из мотоблоков довольно просто можно сделать минитрактор посредством подсоединения подходящего прицепа. Тут можно использовать как заводскую модель мотоблока, так и его самодельный аналог. Получится такой себе мотоблок из моста от Жигулей и с прицепом. В качестве двигателя стоит брать все же дизельный, желательно помощнее. Этот вариант сборки также предполагает использование специального чертежа.

От Жигулей пригодится не только задний мост, но и коробка передач. Понадобятся некоторые переделки:

1. Верх коробки передач срезается, она закрепляется на самодельной раме болтовыми креплениями. Отношение шкивов соблюдается 1:4.
2. От КПП протягивается цепная передача к мосту, устанавливаются регулировочные звездочки с соотношением КПД 1 к 3,8.
3. Сам мост закрепляется болтами к раме мотоблока.
4. Колеса делаются из жигулевских дисков. Можно разобрать конструкцию по сварочным швам, а затем сузить сам диск, вложив меньшую часть в большую и обварив получившуюся деталь сваркой.

Вариант предполагает использование 2 готовых узлов: мотоблока и прицепа.

Как собрать мотоблок самостоятельно

Рассмотрим, как собрать мотоблок своими руками. Детали, которые можно использовать для самоделки, берутся со старых мотоциклов и металлолома. В качестве движка, который часто ставят на самодельные мотокультиваторы, можно использовать мотор с Дружбы — бензопилы.

Такой двигатель обладает достаточной мощностью, позволяет использовать различное навесное оборудование. Это значительно расширяет функциональное использование мотокультиваторов. Многие ставят на мотоблок движок от мотороллера Муравей, который обладает отличными характеристиками и параметрами для работы на дачном участке.

Для создания мотоблока в домашних условиях понадобятся следующие запчасти и материалы:

• Стальные уголки размером 36х36 мм или трубы 60х50х2 мм. Из этих деталей можно собрать раму для мотоблока.
• Двигатель в полной сборке.
• Топливный бак.
• Выхлопная система.
• Воздушный фильтр.
• Кикстартер.
• Руль, на котором должны стоять ручки сцепления и газа.

Сделать своими руками мотоблок помогут следующие инструменты:

• Аппарат для сварки.
• Дрель.
• Тиски.
• Набор рожков и накидных ключей.
• Машинка для шлифования, на которой должен быть установлен специальный диск для резки металла.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитрактора – это техника, главной особенностью которой является высокая маневренность и хорошая проходимость. Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Чтобы сделать минитрактор на гусеничном ходу, понадобятся следующие элементы конструкции.

1. Рама. Изготавливается из профильной трубы или швеллера.
2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
3. Ведущий мост. Как и при изготовлении колесного трактора, для гусеничного агрегата также можно использовать готовый мост от старого автомобиля, который следует укоротить.
4. Коробка передач. Идеальным вариантом будет коробка от ГАЗ-53.
5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
6. Гусеницы. Изготавливаются из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусениц нужно взять 2 покрышки от трактора и срезать на них боковые части. Затем эти покрышки одеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог поворачивать, на заднем мосту нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано тормозом, управляемым по отдельности. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. За счет этого трактор разворачивается в нужном направлении.

Преимущества самодельного агрегата

Самодельный мотоблок из кпп ЗАЗ — отличный вариант, как дешево, быстро, надежно обеспечить себя техникой для земельного участка. Такой агрегат способен выполнять следующие виды работ:

• культивировать;
• пахать;
• копать;
• фрезеровать;
• перевозить груз до 800 кг.

Это все сможет выполнять небольшой минитрактор, весом до 160 кг. В среднем на его сооружение может уйти до одного месяца. В процессе сооружения полуоси можно столкнуться со многими нюансами, поэтому перед тем, как приступить к изготовлению мини-трактора, необходимо изучить конструкционные особенности агрегата.

При необходимости можно изготовить самодельные сцепки и дополнительное навесное оборудование

Самодельные орудия — крайне важное дополнение к мотоблоку. С их помощью мотоблок на базе кпп ЗАЗ будет более функциональным

Такой агрегат можно использовать самому либо изготавливать на реализацию. Самостоятельная сборка поможет не только вернуть потраченные средства на мотоблок на базе КПП ЗАЗ, но и хорошо заработать.

Для сооружения такого агрегата понадобится:

• кпп ЗАЗ;
• бортовые редукторы;
• колеса;
• передняя подвеска;
• рулевая рейка.

Первоначально для сооружения мотоблоков использовали редукторы. Принцип их работы заключался в превращении высокой частоты вращения на входном валу в низкую на выходном валу. Это и приводило технику в движение. Но необходимость регулярного технического обслуживания, своевременных, частых ремонтов заставило аграриев искать другие варианты для сборки мотоблоков.

Конструктивные особенности

Применяется самодельный мотоблок чаще всего для выполнения несложных, но трудоемких работ:

• вспашка земельного надела;
• окучивание посадок;
• покос травы или ботвы;
• внесение органических удобрений.

Можно модернизировать любой мотоблок с двигателем ЗиД или каким-либо другим, сделать его на больших колесах, с ременным приводом.

Нередко народные умельцы предпочитают собирать заново такие агрегаты, используя старые запчасти от таких механических приспособлений:

• мотопилы типа «Дружба»;
• мотороллера;
• мотоцикла;
• стиральной машины.

Если человек владеет инструментом, разбирается в устройстве техники, то сделать мотоблок не представляет большого труда. По материальным затратам это может стоить минимальную сумму, тогда как цены на хороший агрегат начинаются от 300 долларов. Если все сделать правильно, новое устройство, созданное своими руками, может ничем не уступать по надежности и производительности импортным образцам типа мотоблоков «Кайман».

Нередко мастера применяют в качестве движков старые агрегаты от пилы «Дружба». При этом мотоблок является простым в управлении, с ним может работать даже непрофессионал или несовершеннолетний. Силовая установка способна выдержать значительные нагрузки, не заглохнув даже на малых скоростях.

Такой показатель важен при следующих работах:

Как сделать раму к минитрактору своими руками?

Конструкция рамы состоит из 2-х главных частей: лонжеронов и траверса.

Берем 2 полурамы и свариваем их. Передняя – 900х360 мм, задняя – 600х360 мм.
Из швеллера №8 делаем все составные элементы полурамы.
Стык между 2 конструкциями переломки делаем в 45º

Обратите внимание, если вы решите взять метал потолще, то ваш минитрактор выйдет уж очень тяжелый. А это повлечет за собой лишнюю трату топлива

Поэтому лучше брать швеллера назначенного размера. Если будет необходимость утяжелить технику, то это можно сделать с помощью дополнительных грузов.
Делаем подрамник, который понадобится для установки двигателя. На передней полураме устанавливаем 2 части трубы с квадратным сечением.
Для установки других узлов привариваем еще несколько площадок.
На задней полураме нужно установить вертикальную металлическую стойку, которую усиливаем уголками по бокам.
К задней части стойки прикрепляем металлическую пластину. В итоге мы получим нужную нам конструкцию для установки навески.
Для изготовления пластин и уголков берем материал толщиной в 12 мм.
На верхнюю часть полурамы привариваем металлический лист толщиной 3 мм. Это создаст нам площадку для водителя, а также будет выполнять дополнительную защиту места перелома рамы.
С помощью карданного механизма соединяем воедино обе полурамы.
Карданный механизм состоит из вилок и шарнира. 2 стальные вилки крепим к траверсам полурам, а для изготовления шарнира берем цапфу и подшипники. Такие детали также можно одолжить у КАМАЗа.
Будьте внимательны, полурамы должны смещаться не только в горизонтальной плоскости, но и в вертикальной. Это позволит колесам минитрактора не зависать на ухабах.
На задней полураме в ее передней части крепим ступицу от переднего колеса УАЗа. Это прибавит дополнительный угол по горизонтали, и обеспечит смещение составных частей устройства относительно друг к другу.
К передней полураме нужно приварить зубчатое колесо, а к задней крепим 2 упора-ограничителя. Это даст возможность элементам основы не уходить слишком далеко друг от друга.

Установка двигателя и трансмиссии:

1. Двигатель можно позаимствовать от любого легкового автомобиля (Москвич, Оки). Устанавливается мотор на подрамник и крепится болтами.
2. Также нужно дополнительно будет установить воздушное охлаждение. Поскольку движок от легкового авто не справится с нагрузкой, которая предназначена на минитрактор.
3. Обязательно при монтаже двигателя нужно рассчитать передаточное число. Расчет должен быть таким: на скорость 3 – 5 км/ч приходится 1800 – 2000 оборотов двигателя в минуту.

Обратите внимание, тяговое усилие на каждый лемех должно быть в диапазоне 190 – 300 кг/см.
На первичный вал коробки передач для передачи крутящего момента от силовой установки используем муфту от мотоцикла Урал.
Коробку передач берем от Москвича.
Ступицу вторичного вала коробки соединяем с цепным редуктором и передаем крутящий момент на переднюю ось.
Вращение на задний мост поступает через шарнирное соединение полурам и задний карданный вал.
К пластине передней полурамы крепим болтами колонку рулевого управления.
Изменяем положение червяной передачи, чтобы избежать конфликта полурам, вставляя ее наоборот. Для этого делаем зазор в гайке регулировки подшипника и сверлим отверстие в крышке картера.
Гидравлику можно взять с трактора МТЗ или «Владимирец».
Рядом с силовой установкой устанавливаем емкость для масла и гидронасос.
Гидровыход располагаем сзади в месте для навески.
Силовой цилиндр берем со старого трактора.

Финишный этап работы:

1. Устанавливаем сцепление и тормоза. Их заимствуем с легкового авто или мотоцикла.
2. Крепим топливный бак, идеальным вариантом будет емкость в 8 – 10 л.
3. Что касается водительского сидения, то оно должно быть подрессоренным.
4. Оборудуем минитрактор фарами и габаритными огнями.

Самодельные мини трактора с ломающейся рамой – это очень удобная в использовании техника. Поэтому если вы умеете обращаться с инструментами и хорошо разбираетесь в чертежах, то создать такой агрегат своими руками будет вам под силу.

Cхема создания мотоблока

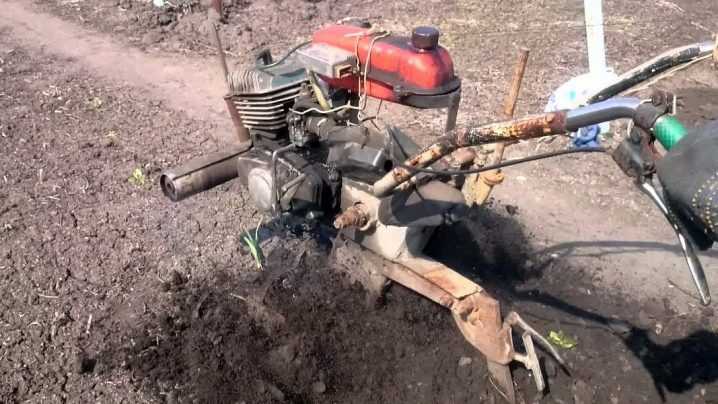

Самодельный мотоблок из КПП ЗАЗ состоит из 2 колес, является самоходным, собран с двигателем, на котором есть принудительное охлаждение головки цилиндра. Осуществляется оно при помощи воздуха. Мотор надо подбирать такой, чтобы он мог работать на разных скоростях, в том числе и маленькой, и был способен выполнять большие объемы работы. Можно поставить мотор от мотороллера, с него же снять и другие элементы:

• тросы для управления;
• подвески двигателя;
• рукоятки;
• цепи;
• дугу, рамы.

Тормоза на мотоблок используются как заводского производства, так и собственного. Самодельные тормоза позволят учесть необходимые параметры и нагрузки.

Имея все необходимое под рукой, можно сделать самодельный мини-культиватор в домашних условиях быстро и без особых проблем. Мотоблок на базе КПП ЗАЗ создается следующим образом:

1. Из труб варится П-образная рама.
2. На токарном станке надо выточить колесную ось.
3. Сделать 3 самодельных шарнира, которые устанавливаются на передней и регулирующей тяге. Такой подход в сборке применял конструктор Архипов, когда делал свой мотоблок. Шарниры использовались для того, чтобы соединить мотокультиватор, руль и плуг.
4. Наварить на раму машины стальную трубу, на которой должна быть ось. Она нужна для осуществления натяжения, которое передается коробке передач. Чтобы такое натяжение постоянно присутствовало, надо сделать качающее коромысло.
5. Сварить ручку для переключения передач. Для этих целей подойдет небольшой отрезок стальной трубы.
6. Ходовая часть может иметь шаг цепей, которые равны 12,7 и 15,9 мм. Звездочки на цепи обладают следующими характеристиками — выходной вал — 11 мм, вторичный вал — 60 и 20 мм, ходовая ось — 20 мм.

Основные этапы изготовления мотоблока:

1. Сваривается рама, на которую потом надо установить двигатель, 2 трубы в виде дуги.
2. Между ними крепится топливный бак.
3. Мотор собираем при помощи кронштейна, который также приваривается к раме.
4. На ось надо навесить мотор с подвеской, а потом все детали соединяются с дугами рамы.
5. Монтируется вторичный вал.
6. Протягиваются тросы управления.
7. Натягиваются цепи.

Самодельный трактор из «Жигулей», из комплектующих ВАЗа

В нынешнее время как сделать трактор из Жигулей может узнать даже школьник. Просторы интернета, для всех и обо всем, поведают всем жаждущим информации. Самодельный трактор из «Жигулей» станет универсальным инструментом. Чем же хорош подобный агрегат, сделанный из ВАЗовских комплектующих? Такой трактор может решать массу задач и быть фактически универсальным инструментом, который требуется в сельскохозяйственных работах.

Запчасти к нему можно найти в любом уголке необъятной страны. Есть недостатки, которые заключаются в том, что топливо для такого устройства будет бензин, который стоит немалых денег. Тогда, как все заводские трактора работают исключительно на дизеле. Чаще всего делают самодельные трактора из Нивы-2121 или ВАЗА. Также используют движки от различных модификаций Жигулей. Иногда покупают движки от последних модификаций, чтобы уменьшить расход топлива.

Особенности конструкции

Что же такое мини трактор? Какое есть определение этому полезному агрегату? Прежде всего, это многофункциональный механизм, который может не только обрабатывать землю, но и перевозить всевозможные грузы.

Мини трактор на небольших участках может делать:

• боронование;
• обрабатывать посевы;
• удобрять площадь;
• убирать снег;
• скашивать траву;
• разравнивать участок;
• перевозить самые разные грузы.

Движок на таких устройствах бывает не более 50 лошадиных сил, если мощность будет больше, то такой транспорт обязательно уже надо регистрировать в ГИБДД. Достаточно набрать запрос в поисковой системе Яндекса, например: трактор своими руками из ваз 2107, как перед глазами предстанет огромное количество материала. Все это говорит о том, что данная тема в народе пользуется огромной популярностью. Каждый трактор бесполезен без вспомогательных инструментов, которые тоже надо изготавливать и переделывать из уже существующих. В первую очередь необходимо сделать раму и ходовую от «Жигули».

Начало работ

Сначала снимается движок и перебирается. Если все сделать по уму, то двигатель ВАЗ и с двумя КПП будет служить очень долго. Затем черед настает трансмиссии и ходовой части. После того как все узлы почищены и отремонтированы, следует подготовить подробную схему компоновки будущего аппарата с двигателем ВАЗ. Двигатель надо располагать впереди водителя, так как это бывает на заводских тракторах.

Кожух можно «позаимствовать» у старого трактора, соответственно переделав его под необходимый формат. Ради уменьшения веса и размеров можно подрезать раму, тогда, возможно, придется переместить и мост. Очень важный вопрос – компоновка баков для бензина.

Чаще всего они располагаются за сиденьем водителя. В обязательном порядке усиливается подвеска спереди, потому что на нее будет приходиться большая нагрузка. Колеса ставятся большего диаметра, тогда будет легче перемещаться по пашне и проселочной дороге.

Ну и конечно, следует почистить все запчасти от налета ржавчины, потом покрыть их грунтовкой.

Сборка основных узлов

При желании, сделать самодельный трактор из ваз 2106 не составит огромного труда. Главный момент — сборка узлов. Рама делается под намеченный формат. Чаще всего обрезается, и к ней навариваются дополнительные металлические ребра, которые укрепляют конструкцию. Если не подходит по каким-либо причинам рама от ВАЗ, то можно из швеллеров сделать раму самому.

Затем делается ходовая часть, ее можно взять от Жигулей, предварительно проверив их на функциональность и, где надо, укрепив. Нельзя упускать такую важную составляющую, как тормоза. Тонкость заключается в том, что стандартные тормоза от Жигуленка не подойдут, так как колеса будут большего диаметра.

Вполне допустимо, что придется менять и мост, потому что колеса будут тяжелее.

Двигатель должен быть открыт с правого и левого боков, тогда будет дополнительная вентиляция, и он не будет перегреваться. Делается отдельная кабина для водителя, для этого подойдут такие материалы, как фанера, листы нержавейки и уголки. Кресло можно использовать от Жигулей, дополнительно монтируются спереди и сзади крепления для специализированных приспособлений.

Завершающий этап

Помимо всех тонкостей, самое основное – это, конечно, рама, которая должна выдерживать нагрузку с хорошим запасом. После создания агрегата его надо будет зарегистрировать в государственных органах и получить номерной знак. Необходимо добавить, что если сделать трактор из ваз 2109 своими руками, то меньше будет расхода на топливо, потому что двигатели на этой модели более экономичные.

Как сделать минитрактор с двигателем ЗАЗ

Для того чтобы сделать минитрактор с двигателем от ЗАЗ 968, понадобятся такие составляющие:

1. Передний мост и задний мост. Рекомендуется заблаговременно их укоротить и переварить детали. При этом передний мост может использоваться непосредственно в комплекте с уже имеющимися колесными дисками. Резину на них при необходимости следует сменить.
2. Тормоз, а также пара комплектов ступиц, которые пригодятся для колес, находящихся в задней части трактора.
3. Сцепление и рулевая коробка.
4. КПП ЗАЗ на минитрактор, оснащенная полуосями. Конечно, вы можете заменить данный элемент конструкции на другой, более мощный, так как изначально модели коробок передачи не были рассчитаны на работу с сильной тягой. Однако рассмотрим случай, когда берется все от автомобиля.
5. Гидравлическая система. В некоторых случаях часть шлангов и штуцеров следует обновить.

Никаких сложностей не должно возникнуть с двигателем ЗАЗ и его коленчатым валом. Опять же, как и в случае с КПП, вы можете заменить агрегат на более мощную силовую установку, но это не всегда целесообразно.

Кабину трактора из Запорожца конструируют из нескольких уголков, сделанных из металлического материала, и стальных листов. Все эти элементы подвергаются сварке и укомплектовываются стандартным водительским местом, снятым с того же Запорожца.

Делаем минитрактора из ВАЗ: пошаговая инструкция

Самодельный минитраткор с двигателем от Жигулей – еще один из популярных видов механических помощников, сконструированных своими руками. Причины создания такой самоделки очевидны. Это дешевизна и доступность исходного материала, надежность и эргономичность конструкции, собранной своими руками, возможность механизировать большинство работ на своем приусадебном участке.

С помощью минитрактора из Жигулей Вы сможете выполнять операции по обработке грунта, перевозке грузов. Также у Вас будет возможность работать с широким спектром навесного оборудования – от опрыскивателя на минитрактор до граблей-ворошилок.

Сделать минитрактор с двигателем от ВАЗ можно фактически из всех известных марок. Наиболее часто переломке поддаются модели ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2106, ВАЗ-2107, ВАЗ-2108, ВАЗ-2109. Остановимся на модели ВАЗ-2106, которая отличается экономичность и выносливостью.

Подготовительный этап работ

Создание минитрактора своими руками с двигателем от ВАЗ следует начинать с подготовки чертежей. В качестве примера можно воспользоваться рисунком, приведенным ниже:

При создании чертежей сразу же определитесь с расположением КПП, бака для горючего. Предусмотрите защитный кожух для мотора. Переднюю подвеску желательно сделать усиленной, а раму укоротить. Это уменьшит расход горючего агрегатом.

Составляющие лучше брать с одной техники. Это облегчит возможный ремонт и эксплуатацию в целом. Но если качество некоторых узлов или деталей вызывает сомнения – можно воспользоваться запчастями с другой техники. Например, коробку переключения скоростей можно взять с ГАЗ-53, а задние колеса – от трактора МТЗ. Мосты, руль и место для работы оператора без сомнений можно заимствовать от выбранной модели ВАЗа.

Установка двигателя ВАЗ на минитрактор

Если Вы предусматриваете, что будущий агрегат будет иметь колесную формулу 4х4, то и двигатель должен иметь соответствующую мощность. В основном это 4-цилиндровые установки с жидкостным охлаждением и мощностью не менее 40 л. с.

Располагаться двигатель будет в передней части рамы, целесообразно сварить к нему защитный кожух. Сложности могут возникнуть лишь с креплением трансмиссии к двигателю. Для этого придется соединить переделанную корзину сцепления с двигателем, затем полностью переоборудовать маховик, подогнать все размеры.

Этапы конструирования минитрактора из ВАЗ

Последующие работы по созданию минитрактора из ВАЗ стоит проводить по такому алгоритму:

1. Сварка рамы. В качестве заготовок подойдут швеллера и уголки. Перед сваркой их стоит тщательно очистить от ржавчины и прогрунтовать.
2. Усовершенствование и установка ходовой. Мосты и тормозную систему подгоняют под будущий агрегат, тщательно проверяют их целостность и исправность.
3. Монтируют колеса необходимого диаметра.
4. К передней части рамы крепится двигатель и трансмиссия, защитный кожух.
5. Эргономично и удобно устанавливаем и закрепляем рычаги управления, рабочее место оператора, площадку для навесного оборудования.
6. В случае необходимости в передней части крепится утяжелитель для улучшения балансировки агрегата при работе с навесным оборудованием.

Как обрезать задний мост ВАЗ для минитрактора?

При самостоятельном конструировании агрегата из Жигулей, мы сталкиваемся с необходимостью укоротить мост ВАЗ для минитрактора. Это достаточно ответственный и сложный этап работы. Чтобы правильно провести укорачивание, для начала ознакомьтесь со схемой, на которой указаны все размеры будущей конструкции:

Последующие работы следует выполнять по такому алгоритму:

1. Отрезается чашка пружины и вынимается концевой фланец.
2. Часть вынутой полуоси отрезается, с краю делается проточка.
3. Сверлится отверстие внутри чашки.
4. Состыковываем и центрируем полуоси, привариваем их по чертежам.
5. Вставляем в мост готовую деталь.
6. Завариваем мост с обеих сторон.
7. Сварочные швы должны быть качественными. По окончанию сварочных работ швы накаляют и остужают несколько раз.
8. Крепим мост к раме с помощью V-подобной конструкции.

Для наглядности также предлагаем ознакомиться с видео, на котором подробно показано процесс укорачивания моста ВАЗ:

Для укорачивания переднего моста можно воспользоваться схемой, приведенной ниже:

Свойства агрегата

Если уж и пытаться получить трактор из Запорожца, то в нем, естественно, следует использовать такой же двигатель. Стоит напомнить, что в ЗАЗ-966 (или его аналоге) используется мотор на воздушном охлаждении.

А его предельная мощность ограничена 40 л. с. Может показаться, что это довольно смешная величина, вот только в большинстве садовых тракторов двигатели имеют значительно меньшую тяговую силу. То есть трактор Запорожец сможет всем им еще и дать фору.

Стоит ли делать технику на базе КПП ЗАЗ? Здесь нужно упомянуть, что трансмиссия этого автомобиля сделана на основе Fiat 600, который пользовался небывалой популярностью в начале 1960-х гг. Технология украинскому автопроизводственному комплексу была передана концерном ВАЗ после покупки запчастей Fiat. Не следует думать, что трактор из Запорожца будет ничуть не хуже специализированной техники, однако в плане надежности он ей не уступит.

Единственный минус будущей техники заключается в коробке передач. Она не призвана выдерживать столь высокую силу тяги, поэтому шестерни могут попросту рассыпаться. Рекомендуется агрегат заменить на любой более мощный, выдерживающий значительно большую нагрузку. С двигателем ЗАЗ соединять коробку лучше всего через карданную передачу (можно и кулачкового типа). Похожее используется и в самом автомобиле, но не следует забывать, что у него двигатель располагается сзади.

Что позволит создать трактор из Запорожца? Дополнив его плугом, а также культиватором, можно выполнять любые работы по обработке грунта. Вместе с этим техника все же остается силовой, а поэтому ее допускается использовать для перевозки груза, строительного и садового мусора.

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

• аппарат для сварки;
• отвертки и гаечные ключи;
• электрическая дрель и комплект различных сверл;
• болгарка и набор дисков по работе с металлом;
• комплект гаек и болтов.

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.

Переделка мотоблока в минитрактор выполняется в следующем порядке:

1. Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
2. Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
3. На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
4. На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.

Этапы конструирования минитрактора из ВАЗ

Последующие работы по созданию минитрактора из ВАЗ стоит проводить по такому алгоритму:

1. Сварка рамы. В качестве заготовок подойдут швеллера и уголки. Перед сваркой их стоит тщательно очистить от ржавчины и прогрунтовать.
2. Усовершенствование и установка ходовой. Мосты и тормозную систему подгоняют под будущий агрегат, тщательно проверяют их целостность и исправность.
3. Монтируют колеса необходимого диаметра.
4. К передней части рамы крепится двигатель и трансмиссия, защитный кожух.
5. Эргономично и удобно устанавливаем и закрепляем рычаги управления, рабочее место оператора, площадку для навесного оборудования.
6. В случае необходимости в передней части крепится утяжелитель для улучшения балансировки агрегата при работе с навесным оборудованием.
