Как сделать минитрактор классика 4х4 своими руками

Подготовка чертежей

Перед покупкой и подготовкой устройств необходимо подготовить проект будущего трактора. За основу можно взять чертежи готовых моделей. Имеющиеся у вас запчасти могут отличаться от заявленных, а изменить готовую схему конструкции не составит труда. Есть готовые решения для любых модификаций.

Если нет возможности использовать готовый проект, придется самостоятельно подготовить черновые эскизы. В процессе сборки конструкция элементов может измениться, но вы должны понимать, как будут размещаться отдельные узлы.

В зависимости от двигателя, коробки передач и системы управления необходимо подобрать размеры и конфигурацию рамы

Важно, чтобы с водителем и навесным оборудованием ведущие колеса были максимально нагружены. Оптимальное соотношение 40/60

Заблаговременное планирование и подготовка чертежей сэкономит деньги и время.

Дополнительные советы и предупреждения про мини трактор

Если у вас есть достаточное количество денежных средств, то можно приобрести какой-нибудь старый «Жигули»,Оку, мотоблок чтобы использовать его как «донора» для будущего самодельного минитрактора.

Приобретать можно и без документов, при этом довольно подержанный, поэтому стоимость его будет составлять примерно 25-30 тысяч рублей, что относительно немного, в сравнении с готовым минитрактором.

Также немаловажным моментом является регистрация самодельного агрегата в ГИБДД. Её конечно можно не совершать, если вы не планируете выезжать за пределы своего огорода, но для тех, кто планирует пользоваться дорогами общего пользования, данное действие необходимо.

Дело в том, что минитрактор, даже самодельный, относится к спецтехнике, поэтому требует обязательной регистрации в инспекции. При несоблюдении этих правил, сотрудник может наложить на вас денежный штраф, а само транспортное средство убрать на штрафную стоянку.

Установка двигателя на раму

Установка двигателя на раму минитрактора является одним из ключевых этапов при его создании:

1. Определиться с местом установки двигателя на раму минитрактора. В зависимости от типа двигателя и конструкции рамы, место установки может различаться. Необходимо учитывать возможность подключения топливной и электрической системы к двигателю.
2. Определиться с методом крепления двигателя на раму. Обычно для этого используются специальные кронштейны и болты, которые позволяют обеспечить надежную фиксацию двигателя на раме.
3. Подготовить место для установки двигателя на раму. Необходимо обеспечить плоскую и устойчивую поверхность, на которой будет установлен двигатель. Также необходимо обеспечить достаточное пространство для установки крепежных элементов и оборудования.
4. Установить кронштейны на раму минитрактора. Для этого необходимо использовать специальные крепежные элементы и инструменты. Кронштейны должны быть установлены на нужном расстоянии друг от друга, чтобы обеспечить правильное положение двигателя на раме.
5. Установить двигатель на кронштейны и закрепить его болтами. При установке необходимо обеспечить правильное положение двигателя и надежное крепление на раме.

Дополнительные советы и предупреждения по изготовлению трактора своими руками

Перед началом полноценного эксплуатирования самодельным минитрактором, нужно поставить его на учет в ГИБДД.

Это является не простой формальностью, а объяснимой необходимостью, ведь при движении на дорогах общего пользования, на вас могут наложить штрафные санкции, а сам агрегат транспортировать на штрафную стоянку.

Двигатель самодельного минитрактора

Что касается технических аспектов, то и тут есть своя специфика. Чтобы двигатель самодельного агрегата выдавал нужные параметры, т.е. порядка 2 тысяч оборотов при 3 км/ч, нужно немного подкорректировать схему трансмиссии. Вообще, в идеале, каждое колесо заднего моста должно быть оснащено редуктором.

Если основой для минитрактора выступает мотоблок, например Кайман, Патриот, Техас, Прораб, Викинг, Форза или какой-нибудь другой, то лучше, чтобы он обладал специальной сцепкой, позволяющей присоединять к нему дополнительное оборудование. Вообще, следует тщательным образом выбирать модель мотоблока, которую вы хотите переделать под минитрактор.

Для этих целей может прекрасно подойти мотоблок «Кентавр», обладающий мощностью 9 л.с., а также имеющий нужные технические данные, необходимые для переделки.

Читайте более подробно как сделать минитрактор из мотоблока своими руками.

Назначение и виды адаптеров

Адаптер — это прицеп, с помощью которого увеличивается функциональность средств малой механизации. Он имеет раму и колёсную ось. С его помощью мотоблок переделывают в полноценный минитрактор, который способен пахать и сажать. В этом случае повышается скорость обработки почвы с 5 до 8−10 км/час. Кроме того, адаптер придаёт мотоблоку устойчивость и способность полноценно использовать сельхозорудия.

Почти все адаптеры располагают сиденьем для водителя и рычагами, которыми поднимают сельскохозяйственные средства обработки. Этот механизм имеет упоры для ног и тормозную педаль, фиксирующую колёса при остановке. Все детали установлены на прочной раме.

Спереди или сзади адаптера размещена сцепка, позволяющая соединять всю конструкцию с мотоблоком. Кроме этого, многие устройства снабжены дополнительным сцепным механизмом. На него удобно навешивать приспособления для обработки земли.

READ Какое масло заливать в дизельный мотоблок

Существует два основных вида конструкции:

• С подвижным сочленением. Его ещё называют адаптер-переломка. Это наиболее простое устройство, и сделать его легче всего. В нём сцепка расположена в передней части. Но в этом случае управление мотоблоком будет тяжелее, так как придётся поворачивать весь силовой агрегат полностью.
• С рулевым механизмом. Здесь сочленение адаптера и мотоблока жёсткое, а управление совершается засчёт встроенного рулевого узла. Это конструкция самая удобная в использовании, но сложная в изготовлении.

Кроме того, адаптеры бывают кузовные и бескузовные. В конструкцию кузовных входит металлический короб размером 130 x 110 x 80 см, предназначенный для перевозки орудий труда и урожая. Бескузовные — это самые простые, они нужны только для навешивания землеобрабатывающих приспособлений.

Поэтому при изготовлении самодельного адаптера для мотоблока нужно хорошо представлять цели и задачи этого устройства, а также знать, какие материалы и запчасти есть в наличии. При необходимости нужно собрать все недостающие детали.

Передние и задние адаптеры

Само название определяет значение вида: передний – он находится впереди мотоблока, задний – сзади. Какой из них лучше невозможно определить, поскольку все зависит от индивидуальных предпочтений, а также целей использования мотоблока.

Для взрыхления и вскопки участка более удобным будет передний адаптер, поскольку здесь, в основном, нужна сила мотоблока, видеть участок необязательно. А вот для окучивания грядок и т.п., более комфортным станет задний адаптер, поскольку нужно внимательно смотреть за происходящей работой.

Рекомендуется создавать адаптер наиболее ближе к ведущей оси, поскольку вес водителя будет давать дополнительную массу на мотоблок, прижимая его еще плотнее к грунту. В таком случае колеса не будут пробуксовывать.

Нюансы

Гусеничные тракторы обладают хорошей маневренностью. Кроме того, они отличаются хорошей проходимостью.

Для производства такого оборудования готовят:

• Рама и двигатель;
• Карданный вал и коробка передач от ГАЗ-53;
• Сцепление желательно взять от ГАЗ-52.

На гусеницах — пара тракторных шин с обрезанными по бокам деталями.

Практичный автомобиль для условий деревни можно сделать самостоятельно. Имея опыт работы в сварочном производстве, помимо подготовки деталей от подходящего автомобиля, вы сможете в короткие сроки обзавестись минитрактором, и существенно сэкономить, так как не нужно тратиться на новую модель. Есть более практичные модели с гусеницами.

Для них менее важны различные препятствия. Кроме того, они более мобильны.

Преимущества и недостатки самодельной конструкции

В условиях кризиса, определяющим моментом, который влияет на многие сферы жизни и промышленности, является вопрос экономии денежных средств. Именно данное обстоятельство и толкает многих энтузиастов на самостоятельное изготовление не только минитракторов, но и прочей сельскохозяйственной техники.

Современные зернодробилки достаточно компактные и энергоёмкие, они легки в применении и радуют своих хозяев. Зернодробилка бытовая — идеальна по соотношению цены и качества.

В последнее десятилетие среди дачников и огородников стал известным аппарат – опрыскиватель, имеющий название «Жук».Здесь вся информация об этом прекрасном аппарате.

Данный факт, во многом, становится определяющим, особенно для сельской местности, где уже давно нет занятости, а, как следствие этого, и денег. Все, что есть у людей, живущих в деревнях и селах, это их личное хозяйство, которое и кормит их на протяжении всего года.

Поэтому, самодельные агрегаты в сельской местности будут популярны еще долгое время.

Помимо очевидной экономии денежных средств, самостоятельная сборка имеет целый ряд преимуществ:

• За счет своих компактных габаритов, самодельный агрегат способен производить работу на довольно небольших площадях. Учитывая, что большинство частных огородов небольшие, данное обстоятельство становится важным, ведь применение крупногабаритной техники, в данном случае, нецелесообразно.
• Быстро достигаемая окупаемость – буквально за один сезон. Это является следствием той экономии на комплектующих, которая описывалась ранее.
• Достаточно неплохие рабочие показатели, которые демонстрирует самодельный агрегат.

Однако, как бы может этого и не хотелось, но у самодельных минитракторов есть и определенные недостатки, которые необходимо указать:

• При сборке присутствует определенная проблема поиска нужных деталей и запчастей.
• Следствием предыдущей проблемы является вопрос ремонта, ведь при выходе из строя определенной детали, найти ее будет довольно сложно.
• Самостоятельная сборка предполагает наличие определенных знаний в технике, а также умения работать со сварочным аппаратом и токарным станком. Иными словами, сборка подходит далеко не каждому.
• Ввиду того, что полноприводный самодельный минитрактор изготавливается, в основном, из старых комплектующих, это может отразиться на частоте поломок оборудования.

Как мы видим, минусов достаточно много. Но, на бытовом уровне, самостоятельная сборка становится чуть ли не единственной альтернативой, вследствие своей относительной дешевизны.

Минитрактор 4×4 своими руками: самодельные полноприводные, трактор с полным приводом, полезные советы

Минитрактор 4×4 – это полноприводное сельскохозяйственное транспортное средство, которое можно изготовить своими руками. Самодельные полноприводные минитракторы позволяют заниматься малогабаритными работы на грунте, такими как пахота, копание ям, косение травы и многое другое.

Основной компонент минитрактора 4×4 – это двигатель, который обеспечивает его движение. Рекомендуется использовать дизельный двигатель с хорошим крутящим моментом. Кроме того, минитрактор должен иметь реверсивную коробку передач, чтобы обеспечить удобство управления.

Для создания полного привода минитрактора необходимо добавить передние и задние ведущие оси. Ведущие оси могут быть созданы путем модификации вилочных погрузчиков или автомобильных передних подвесок. В результате, минитрактор приобретает возможность передвигаться по сложному рельефу и преодолевать препятствия на вашем участке.

При сборке минитрактора важно учесть такие факторы, как соотношение мощности двигателя и вес трактора, оптимальная ширина колесной базы для обеспечения устойчивости и маневренности, а также качество использованных материалов и компонентов. Для более эффективной работы самодельного минитрактора 4×4 можно установить различные рабочие органы, такие как плуг, косилку, вилы и другие приспособления в зависимости от ваших нужд

Также важно не забывать о безопасности и использовать защитные приспособления, такие как противовесы и кабины для защиты оператора

Для более эффективной работы самодельного минитрактора 4×4 можно установить различные рабочие органы, такие как плуг, косилку, вилы и другие приспособления в зависимости от ваших нужд

Также важно не забывать о безопасности и использовать защитные приспособления, такие как противовесы и кабины для защиты оператора

Завершение сборки

• Тормозная система снимается с легковых автомобилей или мотоциклов и устанавливается без изменений.
• Топливный бак подбирается под выполнение конкретных задач. В среднем, будет достаточно бака на 10 литров горючего. При надобности размеры емкости могут быть увеличены.
• Если планируется работа в поле в темное время суток, следует установить на самодельный трактор-переломку систему освещения пути. Для этого монтируются фары, проводка, аккумулятор и генератор.
• Кресло для водителя должно устанавливаться с учетом жесткости подвески, иначе водитель будет ощущать каждую неровность местности.
• Кабина поможет придать эстетичный вид собранной сельскохозяйственной технике, а также защитит ее и водителя от погодных условий. Отделка выполняется, основываясь на собственные вкусы и предпочтения.

Использование самодельного трактора разрешается только после полного его тестирования в различных условиях. В противном случае возможно проявление недостатков в самый ответственный момент.

Привлекательность самодельного трактора переломки из Оки трудно переоценить. Стоимость запасных частей и комплектующих, необходимых для изготовления трактора, довольно низкая. Общие затраты могут окупиться за один урожайный сезон. Такое решение подойдет начинающим фермерам, не имеющим средств на приобретение сельхозтехники фабричного производства.

Самодельный трактор переломка 4+4: изготовление своими руками с двигателем от Оки

3.9/5 — Оценок: 73

Область применения

Минитрактора самоделки, видео работы которых можно свободно встретить в интернете бесплатно, обладают схожими техническими данными, а также рабочими показателями, что и магазинные варианты, такие как минитрактора российского, китайского, белорусского производства.

Безусловно, они будут отличаться в мощности используемого двигателя, но сама специфика работ, выполняемых ими, будет схожа. В принципе, идея сборки самодельного агрегата и заключалась в том, чтобы осуществлять тот перечень сельхоз работ, характерных для минитрактора.

Наверно, основным его предназначением является непосредственная работа «в поле». Речь идет о вспахивании земельных владений, удалении сорняков, чтобы обработанная почва была пригодна для последующей посадки на неё картофеля и прочих овощных и зерновых культур.

Это первостепенная задача для любого минитрактора Уралец, Кубота, Булат 120, Уралец 160, Уралец 220, Янмар, Беларусь 132н неважно, купленного в магазине или сделанного своими собственными руками. Кроме того, самодельный минитрактор может использоваться для следующих целей:. Кроме того, самодельный минитрактор может использоваться для следующих целей:

Кроме того, самодельный минитрактор может использоваться для следующих целей:

• транспортировки различных грузов;
• уборке строительного и бытового мусора;
• очистке придомовых территорий от снежных масс;
• для стрижки травы с целью последующей заготовки сена для скотины.

Понятно, что подобные работы будут невозможны без использования дополнительного навесного и прицепного оборудования, которое агрегатируется с минитрактором. Подобные устройства можно непосредственно приобрести в специализированном магазине, либо сконструировать их собственноручно.

Благо, в интернете предостаточно всевозможных чертежей с указанием точных размеров и параметров, что вполне достаточно для любого сельского мастера.

Вообще, самоделки применяются, в основном, на бытовом уровне, что вполне объяснимо, ведь крупные фермерские хозяйства и агропромышленные комплексы в состоянии приобрести не один минитрактор, поэтому им нет необходимости прибегать к самостоятельной сборке данных агрегатов.

Но это не значит, что самоделки минитракторов будут очень уступать по производительности покупным вариантам. Если же это всё-таки так, то это отставание не критично, а на бытовом уровне его и вовсе не заметить.

Особенности сбора полноприводного минитрактора

Особенностью конструкции полноприводной техники является малый радиус поворота, который достигается применением ломающейся рамы. Чертежи самодельного минитрактора 4х4 распространяются авторами через периодические издания и находятся в открытом доступе.

Инструменты и материалы

Для изготовления самодельной техники потребуется набор инструментов:

• сварочный аппарат;
• инструмент для резки стального профиля;
• сверлильный станок;
• тиски;
• измерительный инструмент;
• набор ключей.

Приведенный перечень является минимальным. В процессе доработки серийных узлов может понадобиться дополнительное оборудование и оснастка.

Для самостоятельной сборки потребуется несколько узлов, которые можно позаимствовать от серийной техники с переделками:

• рама из стального профиля;
• двигатель;
• узлы и запчасти для подвески;
• агрегаты трансмиссии;
• рулевой редуктор;
• различный крепеж.

Инструкция

Оценив все преимущества, многие задаются вопросом – как сделать минитрактор 4х4? В принципе, данный способ сборки мало чем отличается от традиционных методов, кроме, разве что, строения рамной конструкции.

В основном, рама идет цельная, но в переломках предусмотрен вариант с ломающейся рамой, от чего и происходит само название.

Рама

Внешний вид конструкции может немного озадачить стороннего наблюдателя, но его кажущаяся неказистость не должна вводить в заблуждение. Дело в том, что внутри все расположено настолько пропорционально, если следовать в точности чертежам, что позволяет агрегату показывать достаточно неплохие рабочие показатели.

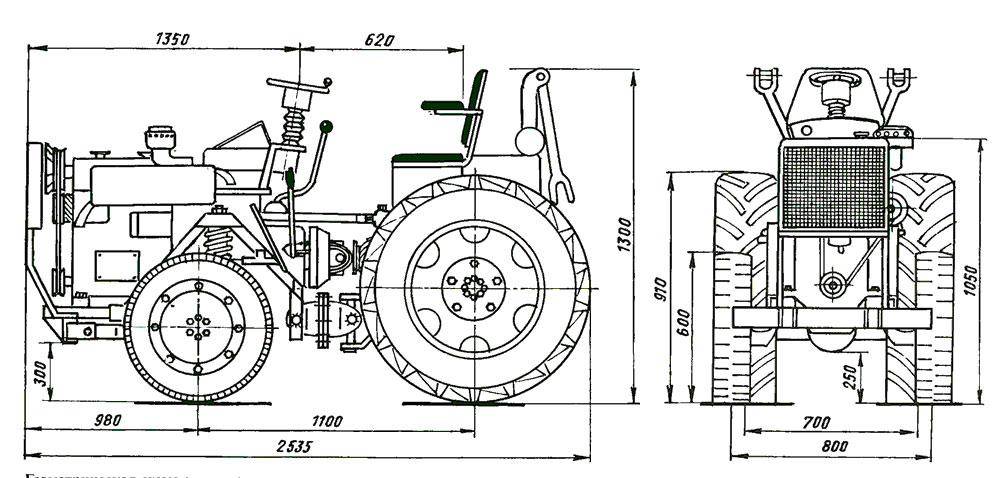

Кстати о чертежах. Это, наверно, один из наиважнейших этапов всей сборки, ведь от правильности оставления подробного рисунка и определения точных размеров, зависит успех всего конструирования.

Дело в том, что специфика самостоятельной сборки предполагает подгонку некоторых деталей под индивидуальные особенности рамы или силового агрегата. Это вполне объяснимо, ведь комплектующие берутся от совершенно разной техники, что и приводит к их размерному несовпадению.

Сама же подгонка осуществляется, в основном, на токарном станке, что само по себе и предполагает наличие подробного чертежа. Ведь куда проще делать определенные отверстия или стачивания, смотря на рисунок, чем держа всю эту абстракцию в голове.

Чертеж

Итак, сделав чертеж, приступаем к процессу сборки:

• Сама рама будет состоять из траверс и лонжеронов. Лонжероны, в данном случае, имеют трехступенчатую структуру. Первая ступень изготавливается из швеллера номер 10, а последняя – стальной трубы квадратной формы, обладающей размерами 80×80 мм.
• Задний траверс изготавливается из швеллера номер 16, а передний – из швеллера номер 12.
• Если вы переделываете мотоблок в минитрактор, то основным силовым агрегатом будет двигатель, расположенный на мотоблоке. Если нет, то придется приобретать двигатель отдельно. В принципе, может подойти любой дизельный двигатель необходимой мощности (не менее 12 л.с.).
• Однако, специалисты советует брать помощнее – мотор с 40 л.с. и водяным охлаждением.

Коробка передач

• Коробку передач и вал отбора мощности, а также сцепление можно взять с автомобилей ГАЗ-53 и ГАЗ-52, соответственно. В готовом виде они не подойдут, так что придется их немного доработать. Для этого, нужно заново сделать маховик мотора, срезав немного с задней части и просверлив одно отверстие в середине.
• Мост можно установить в агрегат в искомом виде, не производя никаких манипуляций. Крепится он к рамной конструкции при помощи четырех стремянок.
• Колеса можно взять от старых легковых автомобилей, но оптимальным их диаметром считается 18 дюймов. Сам процесс установки колес на ступицы довольно прост. Достаточно вырезать с центра диска необходимое по диаметру отверстие, а на это место приваривается центр диска от ЗиЛ-130.
• Передний мост не так важен, ведь он не будет ведущим. Поэтому, можно взять мост от другой техники.
• Рулевое управление лучше всего усилить гидравликой. Взять её можно со старой сельскохозяйственной техники, но для её корректной работы нужен масляный насос.
• Кстати, место для водителя тоже нужно устанавливать правильно, ведь человек проводит за управлением агрегата ни один час. Сиденье должно располагаться таким образом, чтобы рулевая колонка не упиралась человеку в колени.

В частности, барабанный тормоз будет использован в системе передней колесной базы, а рейка руля будет заимствована от автомобилей семейства ВАЗ.

Прочие же комплектующие можно свободно найти на рынке запчастей, где довольно много полезного. Кроме того, на специализированных сайтах находится достаточное количество объявлений о продаже деталей, которые можно приобрести за сущие копейки.

Это интересно: Достоинства и недостатки мини-трактора кмз-012: это полезно знать

Как сделать кабину для минитрактора

Если в летний период работать на минитракторе можно и без кабины, то с наступлением осенне-зимнего периода использование агрегата становится довольно некомфортным или вообще невозможным. Поэтому умельцы стараются собирать трактора с кабинами, чтобы использовать данную технику круглый год.

Кабину для самодельной техники изготавливают из листовой стали по заранее подготовленному чертежу. За основу расчетов можно взять кабину от трактора МТЗ. На следующем фото показан чертеж, исходя из которого, можно сделать кабину самостоятельно.

Совет! Если размеры кабины, имеющиеся на чертеже, не подходят под размеры вашего минитрактора, то их необходимо изменить. Но главное, что нужно учитывать при коррекции размеров — это размер лобового стекла и высоту кабины. Потолок ее должен быть выше головы сидящего в кабине человека на 25 см.

Кабина изготавливается следующим образом.

1. Первым делом, нужно собрать каркас из деревянных брусков согласно размерам чертежа.
2. Далее, по размерам деревянных деталей каркаса режут металлическую профильную трубу. Все детали соединяют методом сварки.
3. Сваренную конструкцию ставят крышей на землю и приваривают внутри кабины держатели для стекол.
4. Крыша изготавливается из листовой стали 1 мм. Фрагмент можно вырезать болгаркой и приварить к верхней части кабины.
5. Пол и боковые части кабины изготавливаются из листовой стали толщиной 2 мм.
6. Каркас дверей также сваривается из профильной трубы. Для автоматического закрывания дверей на каркас можно установить газовые лифты.
7. После установки стекол кабину можно обшить изнутри поролоном и обтянуть его кожзаменителем.
8. Кабина устанавливается на раму, на заранее приготовленное для нее место.

В целом, чтобы лучше понять, как изготавливается минитрактор своими руками, можно посмотреть это видео, своеобразное пособие для начинающих.

Возможности техники

В аграрной области данные машины способны сделать огромный объем работ. Благодаря своей маневренности и возможности присоединения дополнительного навесного оборудования собранный минитрактор переломка классика 4х4 своими руками справляется с такими операциями:

• глубокое вспахивание почвы;
• культивирование для удаления сорных растений;
• боронение определенных участков;
• осуществление посевных весенне-полевых операций злаковых культур;
• посадка/уборка картофеля.

В зимнее время мини трактор переломка также может не стоять в гараже, а выполнять уборку дорог от снега. К фаркопу крепят прицеп, помогающий в транспортировке грузов до нескольких сотен кг. Минитракторы в домашних условиях владельцы могут задействовать даже для стрижки газонов.

Технические характеристики минитрактора переломки

Собранный минитрактор своими руками обладает рядом позитивных характеристик, включая определенную экономию средств на приобретение. К плюсам самоделки относятся:

• компактные размеры транспорта обеспечивают его удобную эксплуатацию даже на небольших участках, а так как большинство хозяйств включают небольшие посевные площади, то собранный минитрактор переломка своими руками будет весьма уместен;
• самодельные аппараты с одноосным приводом или с полным в подавляющем большинстве случаев окупаются за один-два сезона, а впоследствии позволяют экономить на комплектующих;
• сельхоз новинки имеют достойные рабочие показатели, способные конкурировать в работе с заводскими моделями, так как сделать мини трактор мастер самостоятельно может с применением выбранных узлов и комплектующих, которые обладают большим запасом прочности.

Самодельный минитрактор переломка (с ломающейся рамой) 4х4

Стоит учесть, что самодельный минитрактор переломка 4х4 может обладать и недостатками. Минусы кроются в таких факторах:

• иногда затягивается процесс поиска необходимых узлов или отдельных деталей;
• в случае использования нестандартных элементов конструкции затрудняется проведение ремонта;
• собрать самодельный минитрактор 4х4 удастся при наличии соответствующего набора инструментов и владении навыками работы с ними;
• частые поломки могут возникать из-за использования старых б/у технических узлов.

Сборка рамы

Рамная конструкция является оптимальной для самоделки, собранной в гараже. Ключевыми деталями для нее являются продольные лонжероны и пара поперечных траверс. Лонжеронные балки предпочтительней выполнить в трехступенчатом виде из десятого швеллера, а для траверс подойдет шестнадцатый квадратный профиль вереди и двенадцатый сзади.

Габариты машины с ломающейся рамой

Важно в процессе сборки обеспечить возможность поворота передней полурамы относительно задней полурамы на определенный угол. Для этого подойдут автомобильные шарниры от грузовиков. В большинстве случаев используются обрезанные карданные валы

Они при складывании под углом продолжают передавать вращение

В большинстве случаев используются обрезанные карданные валы. Они при складывании под углом продолжают передавать вращение.

Мотор и сцепление для минитрактора переломки

После сборки рамы приступают к монтажу силового блока. Рекомендуется для машин с приводом на одну ось брать движки из интервала 15-30 л.с., а для полноприводной переломки оптимальным решением будет двигатель с мощностью 30-40 л.с. Предпочтение стоит отдавать дизельным агрегатам с водяным охлаждением. Они более тихие в работе, чем аналоги с воздушным отводом излишков тепла.

Кинематическая схема

В качестве готового решения допускается монтаж на раму двигателей от мотоблоков или старых автомобилей. Встречаются чертежи, где центральное место занимают силовые установки от таких моделей:

• мотоблок «Нева»;
• модель с мотоблоком «Зубр»;
• самоделка из мотоблока «Кентавр» и пр.

В качестве минимальной выхлопной системы может участвовать опустошенный металлический огнетушитель, внутрь которого набили металлическую стружку от токарного станка. Если используется в конструкции моторчик с воздушным охлаждением, то в нижней стыковочной области можно часть перегородок устранить

Также важно обеспечить наличие крепежных отверстий для фиксации силового узла

Двигатель УД-2

Следующим этапом за монтажом двигателя идет установка раздаточной коробки и коробки скоростей. Приемлемым вариантом служит выбор их от ГАЗ-53. Для качественной стыковки сцепления с мотором придется переделывать маховик. В такой ситуации понадобятся токарные работы.

Срезается задняя часть, излишки с приливами. В центре растачивается отверстие под новый вал. Кожух корзины сцепления оптимизируется по габаритам в нужные размеры.

Трактор переломка 4х4 двигатель ока мосты ваз

Сообщение Rokk » 15 сен 2011, 21:37

Здравствуйте господа Самодельщики. Вот в феврале 2011 года купил я движок с КПП от Оки, раздатку Нива, пару мостов Ваз 2103 и решил собрать трактор-переломку. Также была куплена профильная труба 80*60*3, из которой я сварил переднюю полураму.

Это было сделано в одни выходные, ну а дальше как говорится — трактор сам себя создавал, и моя главная задача была не мешать ему в этом.

В качестве межрамного шарнира использовал кулак УАЗ

Сообщение Rokk » 15 сен 2011, 21:41

Вот так решено было сделать карданную передачу от раздатки. Изначально планировал крутящий момент на заднюю раму сделать через кулак как у UVATA, но токарь запорол кулак (прослабил, очень сильно, поэтому и пришло вот такое решение.

Ну вот примерка рулевой колонки, сынуля вызвался помогать.. А за воротами гаража минус 20 по цельсию.

Сообщение Саня » 15 сен 2011, 21:46

Сообщение Саня » 15 сен 2011, 21:52

Сообщение Rokk » 15 сен 2011, 22:05

Каркас сварил из трубы 50*50*2

Место генератора занял насос ГУР Зил-130 (это первоначально, потом переделал), Гидроруль болгарский XY-85 0/1 (оказался изношенным и впоследствии был заменен на Д-100 (Беларусь))

Рулевая колонка с карданом от ГАЗ 33, от него же сиденье. Рулевой цилиндр ГАЗ-66, рулевой наконечник от уаз установлен через самодельный переходник. Спасибо UVATU за подсказку.

Сообщение Rokk » 15 сен 2011, 22:11

Вот так изначально был сделан привод насоса и генератора. Насос стоял на месте генератора и получал вращение от шкива двигателя, а генератор был установлен на раме и вращался от второго ручья насоса. Схема оказалась неудачной, по причине того что пластинчатый насос под нагрузкой очень сильно съедает мощность от двигателя, на холостых при рулении даже глушит его, поэтому впоследствии все было переделано. К сожалению учимся только на своих ошибках.

Сообщение Rokk » 15 сен 2011, 22:22

Приборка от ваз 06

Так стоял насос изначально

Так сделан кардан от двигателя к раздатке, на палке ваз08 нарезал шлицы болгаркой, на них забил вилку от жигулей и с торца обварил.

Сообщение ПРОБКА » 15 сен 2011, 22:29

Сообщение Саня » 15 сен 2011, 22:36

Rokk Надеюсь дошло. Почему я должен тратить своё время исправляя чужую наглость и сознательные косяки. Повторится закрою тему не неделю.

Сообщение Rokk » 15 сен 2011, 22:54

Саня извини только сейчас дошло как делать

А дальше у меня сломался фотик и эволюция трактора на фотках не запечатлена.

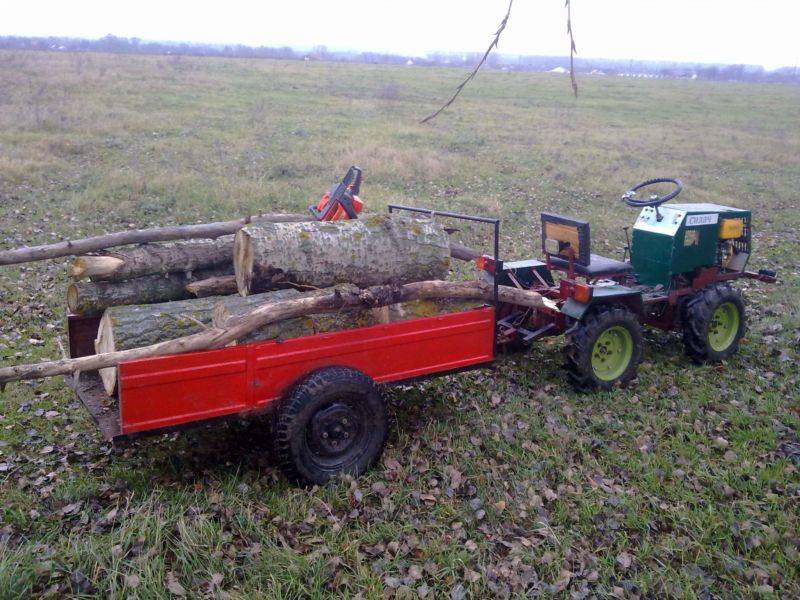

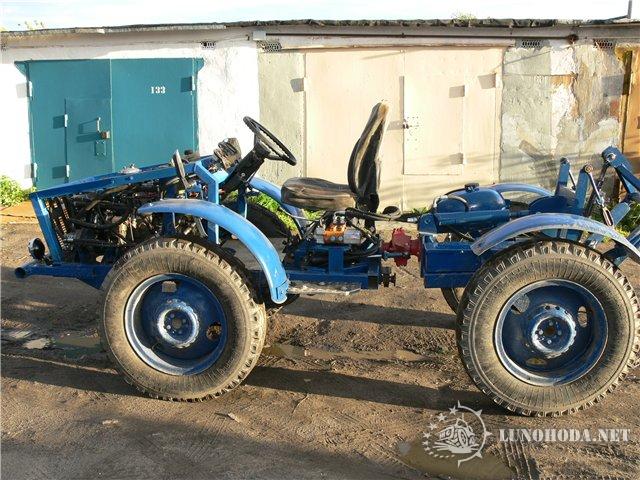

А вот такой он сейчас, фоткал сегодня недоделан он совсем немного(не поставлен задний кардан, и капот), через недельку закончу его, и в поля. пахать на зиму.

Топливный бак от ижа, сделана полноценная обратка от карбюратора в бак через топливный клапан ВАЗ 08. Карбюратор ока.

Глушитель переделанный ОКА, главный тормозной ВАЗ 06, тормоза на переднюю ось, ручника пока нет. Насос с этой стороны нш-10 работает на навесное.

А этот насос также нш-10 работает на гидроруль, эти два насоса движок почти не чувствует даже на холостых.

на задней раме навеска, гидроцилиндр, инструментальный ящик и бак
