Как сделать минитрактор с двигателем Оки своими руками

Что нужно для работы

При наличии разукомплектованного или аварийного автомобиля Ока мастер может использовать его уцелевшие агрегаты:

• двигатель;
• трансмиссию;
• колесные полуоси;
• рулевое управление.

При необходимости эти узлы заменяют совместимыми, дорабатывая места соединений разных агрегатов.

Трактор из Оки своими руками делают на базе швеллера № 6-8 или уголка 4х4 см. Количество материала легко вычислить на основе схем, где указаны размеры рамы.

Кроме указанных, потребуются следующие инструменты и материалы:

• болгарка;
• сварочный аппарат;
• набор инструментов автомастера;
• листовой металл;
• запчасти от Оки или других авто;
• покрышки и диски большого диаметра (13-24 дюйма, в зависимости от использования технического средства).

В качестве сиденья для самодельного трактора с двигателем от Оки можно использовать любой подходящий для этой цели предмет. Существуют даже конструкции с закрепленным на раме табуретом или снятым с опоры офисным креслом.

Предварительный этап конструирования

Из автомобиля Ока при конструировании берутся такие детали:

• Мотор;
• Трансмиссия;
• Колёсные полуоси;
• Рулевое управление.

В случае необходимости элементы можно заменить совместимыми, доработать некоторые соединения.

Минитрактор из мотоблока Ока конструируется на основе швеллера № 6-8 или уголка 4х4 сантиметра. Количество необходимых материалов определяется по подготовленным чертежам с точными размерами элементов.

Нужно обзавестись следующими инструментами и материалами:

• Болгаркой;
• Сварочным аппаратом;
• Отвёртками и ключами;
• Листовым металлом;
• Покрышками и дисками с диаметром 13-24 дюйма;
• Сиденьем для оператора. Можно использовать не только автомобильное кресло, но офисный стул. Его закрепляют на раме агрегата.

Необходимые инструменты

Невозможно обойтись без отвертки и гаечных ключей. Они будут нужны на всех этапах: от разборки старого автомобиля до закрепления деталей на новой раме. Даже при использовании готовых конструкций нельзя забывать о болгарке и дисках для резки металла. Спецтранспорт получится ненадежным, если хотя бы один элемент не будет соответствовать размерам, указанным в чертежах. Большинство запчастей крепится на гайки и болты, которых также должно быть с запасом. Электродрель нужна вне зависимости от используемых элементов.

Большинство людей, которые решили сделать мини-трактор из мотоблока или Оки, приобретают все инструменты по-отдельности. Однако в специализированных магазинах можно найти КИТ-наборы, в которые входят необходимые для сборки такой техники приспособления. Они подбираются в зависимости от имеющихся деталей. Дополнительно можно приобрести:

• емкости для тормозной жидкости;
• спинки и сиденья;
• рычаги блокировки полуосей;
• барабаны для тормозов;
• шкворени прицепного устройства;
• механизмы для косилки или лопаты-отвала;
• подъемные оси;
• цепь ведомой и ведущей звездочки;
• вал подъемного механизма;
• промежуточный натяжной ролик.

Внимание!При покупке дополнительных элементов важно проверять качество металла, иначе деталь придется менять уже через год эксплуатации трактора

Использование переднего и заднего мостов

Использование переднего и заднего мостов в минитракторе зависит от типа работ, которые планируется выполнять на машине, а также от особенностей конструкции.

Использование переднего моста

Перед началом работы на минитракторе необходимо проверить работу переднего моста. Для этого нужно включить двигатель и активировать передние колеса, убедившись в правильности их работы. Передний мост в минитракторе обеспечивает управляемость и маневренность машины. При езде на неровной поверхности необходимо использовать передние колеса для сохранения устойчивости и предотвращения опрокидывания машины. При выполнении работ на склоне необходимо использовать передний мост для обеспечения лучшей управляемости и устойчивости. Для этого можно активировать передние колеса и контролировать скорость движения минитрактора.

Использование заднего моста

Задний мост в минитракторе обеспечивает тяговую силу и мощность машины. При выполнении тяжелых работ, таких как плугование или вспашка, необходимо использовать задний мост для обеспечения максимальной производительности и эффективности работы. При езде по неровной поверхности или грунту необходимо использовать задний мост для обеспечения максимальной тяговой силы и устойчивости машины. Для этого можно активировать задние колеса и контролировать скорость движения минитрактора. В некоторых случаях можно использовать комбинацию переднего и заднего мостов для обеспечения максимальной производительности и управляемости машины. Например, при выполнении работ на склоне можно активировать передние и задние колеса для обеспечения максимальной устойчивости и контроля над машиной.

Дизайн и комфорт

Для монтажа этой части конструкции необходимо сделать прочное основание из уголков, приваренных вертикально к раме. Самодельный минитрактор с двигателем Ока чаще всего делают безрессорным, поэтому толчки при движении будут весьма ощутимы.

Для безопасности человека во время продолжительной работы и уменьшения вибрационной нагрузки на позвоночник необходимо установить мягкие рессоры под сиденье.

Работа или движение в темное время суток потребует и установки осветительных приборов, т. е. монтажа электропроводки и фар. При использовании трактора на дачном участке это не является необходимостью, но может быть использовано для декора сельскохозяйственной машины.

Старую Оку в хорошем техническом состоянии в качестве тягловой силы можно приспособить, обрезав часть кузова сзади и оснастив навесным оборудованием. Но аварийный автомобиль придется использовать по частям, создав на его основе совершенно новый механизм.

голоса

Рейтинг статьи

Преимущества и недостатки

Какие плюсы и минусы у такого продукта? Во-первых, управлять минитрактором можно даже в очень ограниченном пространстве — он отлично помещается в небольшом гараже на заднем дворе. Однако, несмотря на то, что габариты самодельного трактора относительно небольшие, на функциональности и объеме проделанной работы это никак не отразится.

К тому же поможет справиться с вспашкой тяжелых каменистых почв, так как в этом случае копка лопатой результатов практически не даст.

Кроме того, вы можете самостоятельно составить собственный уникальный чертеж трактора, который будет отвечать всем вашим потребностям.

Подготовка к работе

Перед началом работы стоит создать чертежи будущего агрегата. Общая схема строения минитрактора приведена на рисунках ниже:

Перед тем, как сделать минитрактор из Оки, следует обзавестись набором составляющих частей будущего агрегата.

1. Рама. Конструкция рамы будет являть собой 2 траверса и 2 лонжерона, сваренные между собой. Для изготовления боковых лонжеронов используется швеллер №10, для траверсов – швеллер № 12 и 16. Дополнительно можно укрепить конструкцию поперечной балкой.
2. Двигатель. ДВС от Оки должен отвечать как минимум таким техническим характеристикам, как наличие 40 л. с., жидкостного охлаждения, 4 цилиндров и соответствующего крутящего момента. Если Вы хотите сконструировать минитрактор с колесной формулой 4х4, передаточное число трансмиссии придется сделать больше.
3. Передний мост от автомобиля Ока прикрепляется вместе с карданом на раму без каких-либо усовершенствований. В качестве крепления берутся 4 стремянки. Задний мост также можно будет взять от Оки, предварительно уменьшив размер полуосей.
4. Коробка скоростей крепится на раму с некоторыми изменениями. Необходимо будет изготовить новую корзину сцепления подходящего размера. У маховика двигателя укорачивается задняя плоскость и делается отверстие в центре.
5. Рулевое управление также можно переместить с автомобиля Ока. Не забудьте оснастить его гидравликой для улучшенной маневренности и управления.
6. Передние колеса можно снять все с того же автомобиля Ока. Они должны быть диаметром около 13-16 дюймов. Задние колеса, соответственно, следует подбирать побольше, с усиленным протектором и диаметром не менее 20 дюймов.

Испытание минитрактора перед использованием

Перед использованием минитрактора необходимо провести специальное испытание, чтобы проверить его работоспособность и безопасность. Испытание минитрактора позволит выявить возможные проблемы и устранить их до начала работы.

Проверка системы охлаждения

Необходимо проверить работу системы охлаждения двигателя, чтобы избежать перегрева двигателя. Проверьте наличие жидкости охлаждения в радиаторе, работу вентилятора и насоса охлаждения.

Проверка трансмиссии

Проверьте работу трансмиссии на холостом ходу, а затем на дороге при различных скоростях. Убедитесь, что трансмиссия переключается без усилий и не производит неприятных звуков.

Проверка тормозной системы

Проверьте работу тормозной системы, чтобы убедиться, что она работает надежно и без задержек. Проверьте состояние тормозных колодок, тормозных дисков и тормозных механизмов.

Проверка электрической системы

Проверьте работу фар, поворотников, стоп-сигналов и других элементов электрической системы. Убедитесь, что все электрические компоненты работают надежно и без проблем.

Проверка колес и шин

Проверьте состояние колес и шин, чтобы убедиться, что они не имеют повреждений, надрывов или других проблем. Проверьте давление в шинах и убедитесь, что оно соответствует рекомендациям производителя.

Создание минитрактора своими руками — это интересное и практичное занятие, которое позволяет создать уникальное транспортное средство, способное удовлетворить потребности любого пользователя

Важно соблюдать правила безопасности и использовать специализированные инструменты, чтобы создать минитрактор, который будет служить верой и правдой на протяжении многих лет

Как сделать раму для мини-трактора

Известны 2 типа мини-техники, различающихся конструкцией рамы:

1. На единой платформе размещены и ДВС Ока, и сиденье водителя. Такую раму можно собрать в виде прямоугольника из швеллера. При использовании уголка 4х4 см нужно сварить из профиля трубы с квадратным сечением, и использовать для работы их, т. к. сам материал недостаточно прочен, чтобы выдержать вес двигателя и водителя. Лонжероны рамы можно сделать прямыми или ступенчатыми. Для соединения боковых частей рамы служат передний и задний траверсы, а также усиливающие конструкцию поперечные балки под двигателем (2 шт.) и сиденьем.
2. При использовании ломающейся рамы (трактор-переломка) мастер должен собрать переднюю и заднюю полурамы, а затем соединить их шарниром. Удобно использовать цапфу и подшипники от КамАЗа: карданная система позволяет полурамам перемещаться в горизонтальной и вертикальной плоскостях. Это более сложная конструкция, которая потребует поиска дополнительных запчастей для трансмиссии. Но самодельный трактор из Оки получится более маневренным. При изготовлении переломки нужно учесть, что передняя часть должна быть достаточного размера, чтобы вместить движок, КПП и рулевое управление. На задней полураме устанавливают только сиденье. Каждая полурама несет по 1 паре колес.

Чтобы правильно рассчитать размеры рамы, нужно самостоятельно изготовить чертежи, на которых указать расположение всех узлов конструкции. После этого можно переходить к изготовлению базы для мини-трактора. При сборке желательно использовать сварные швы, чтобы обеспечить каркасу достаточную прочность. На заднем траверсе установить крепление для навесных орудий.

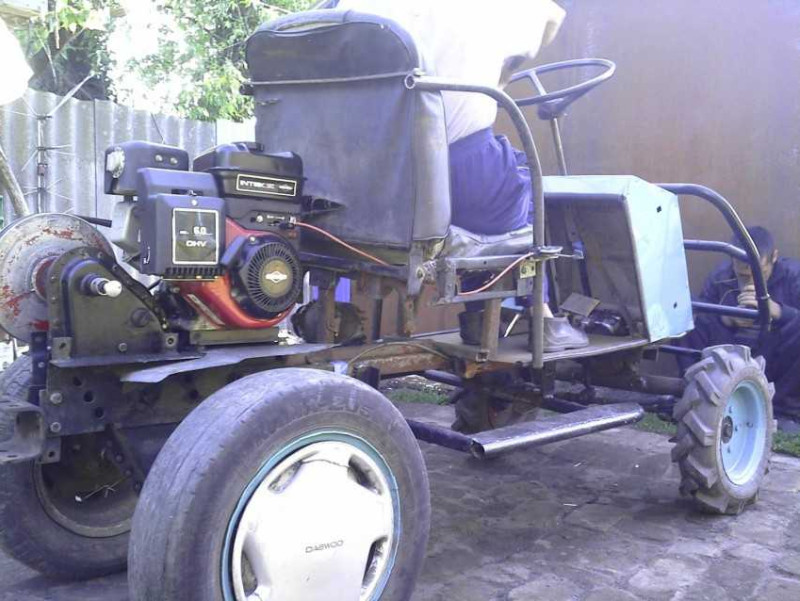

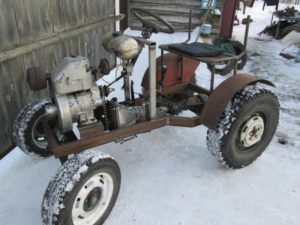

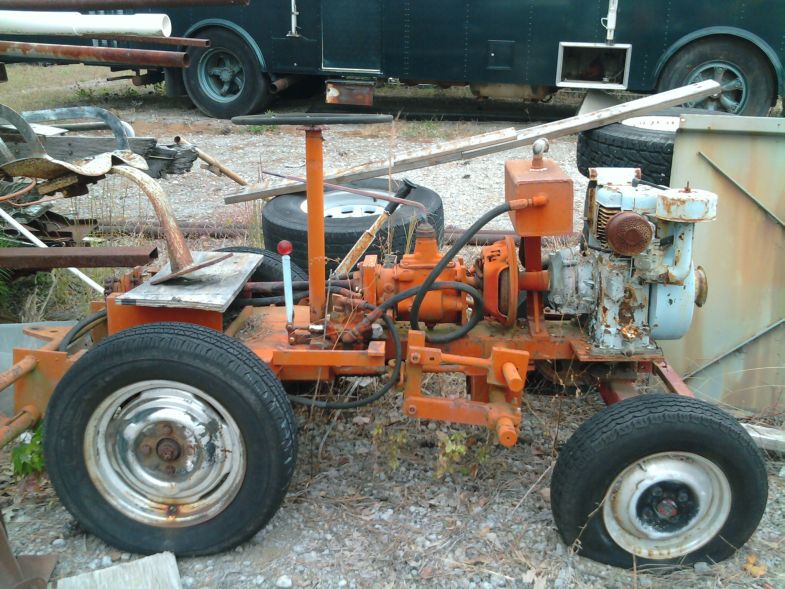

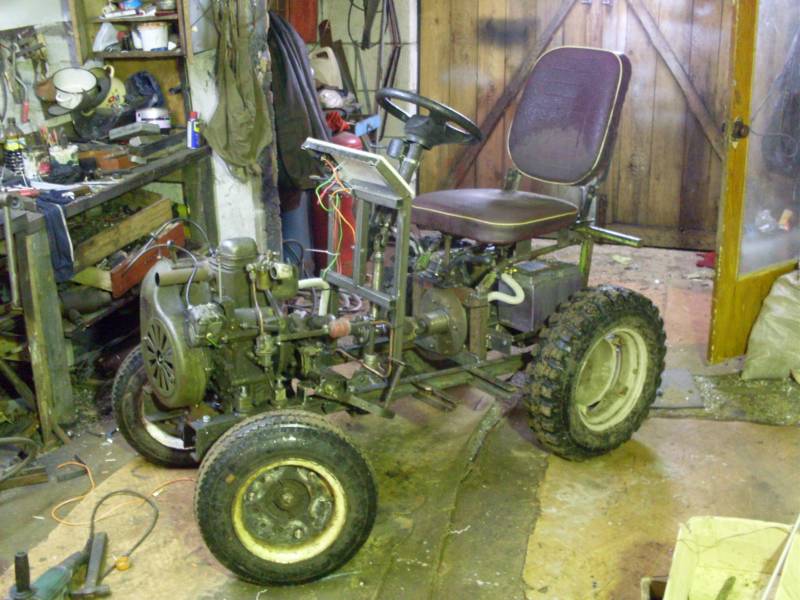

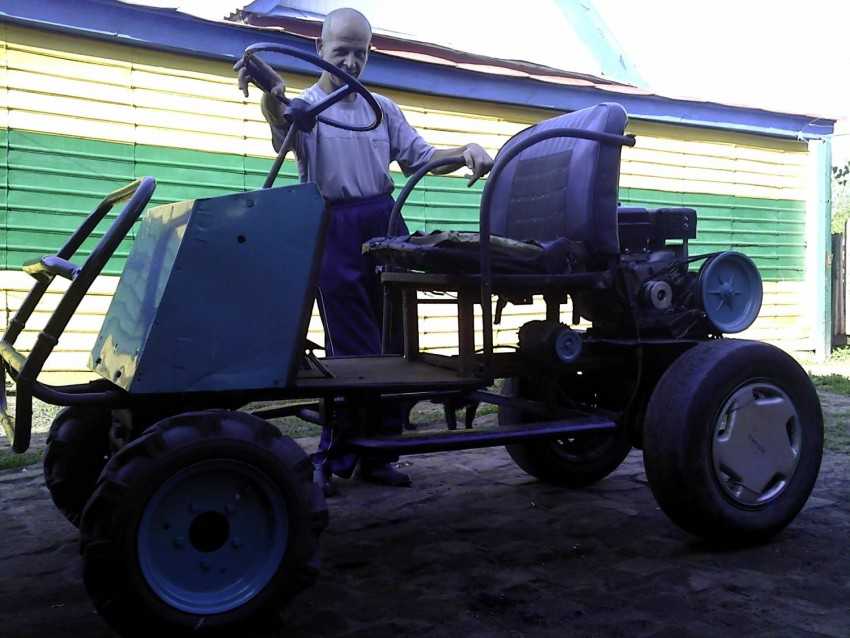

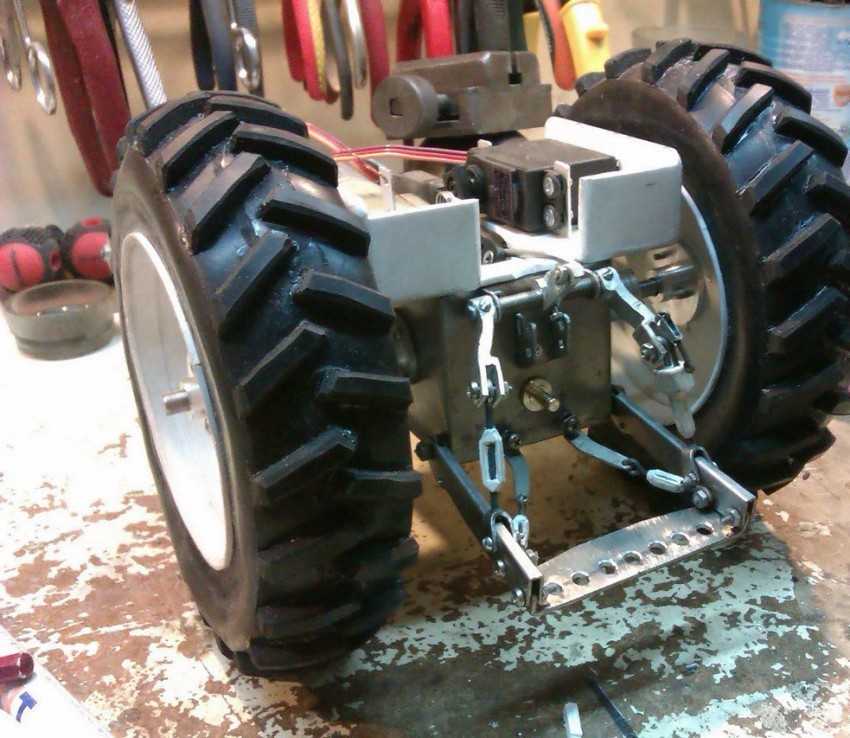

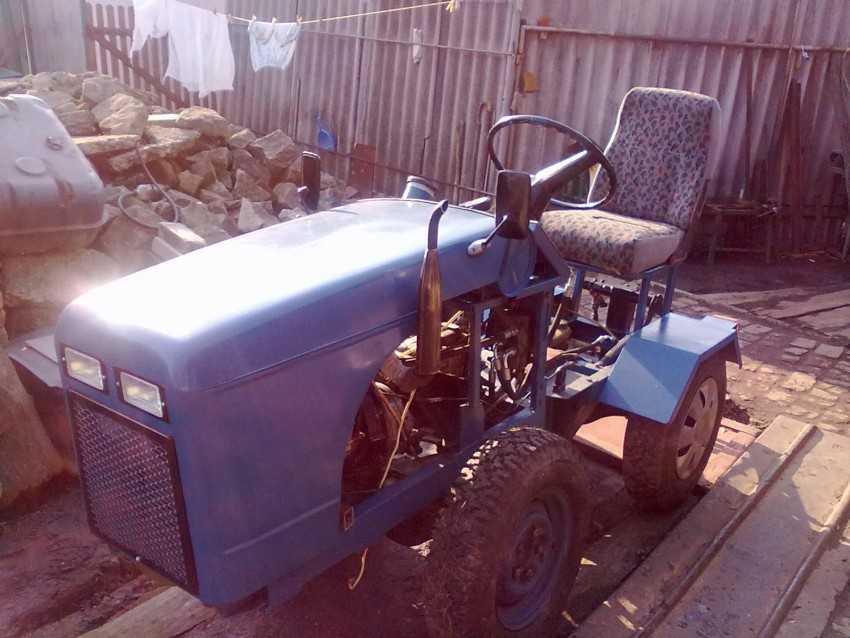

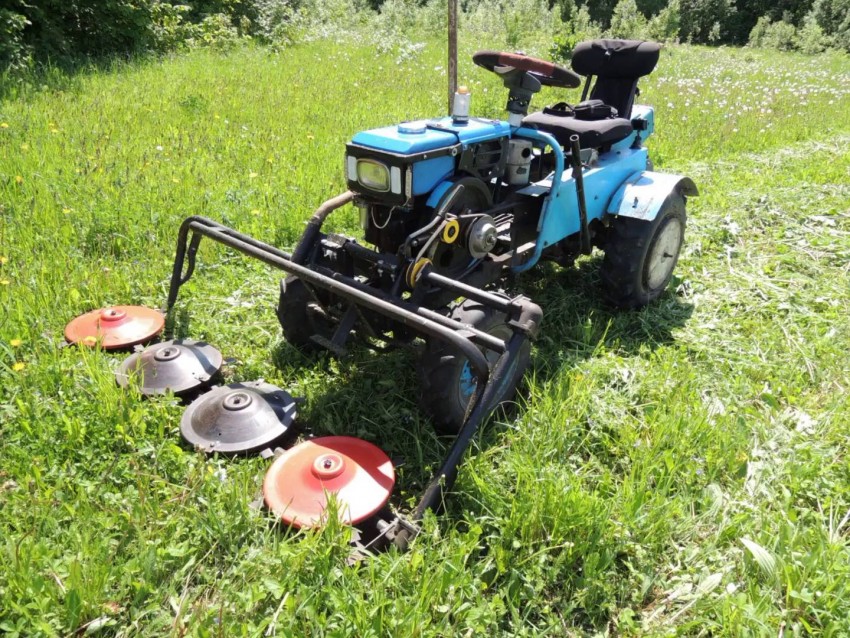

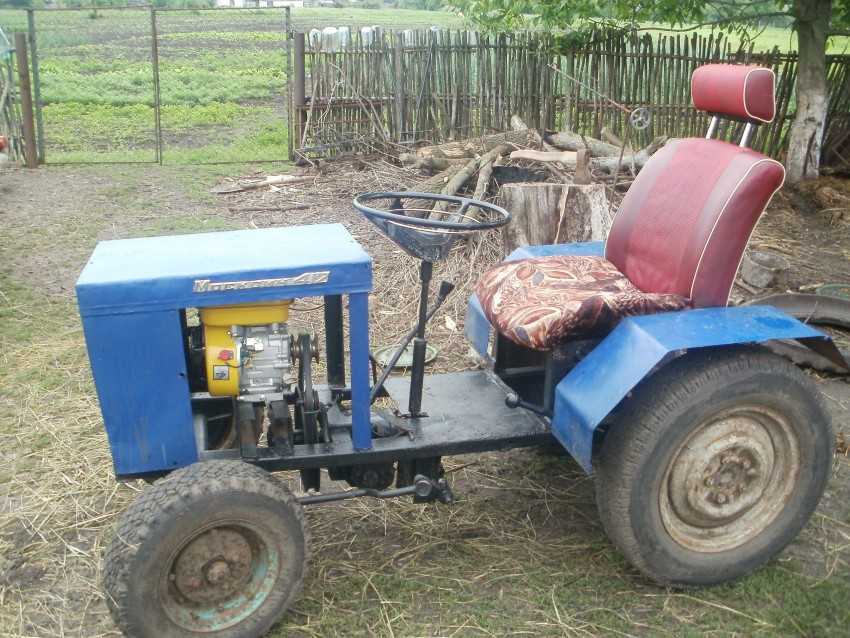

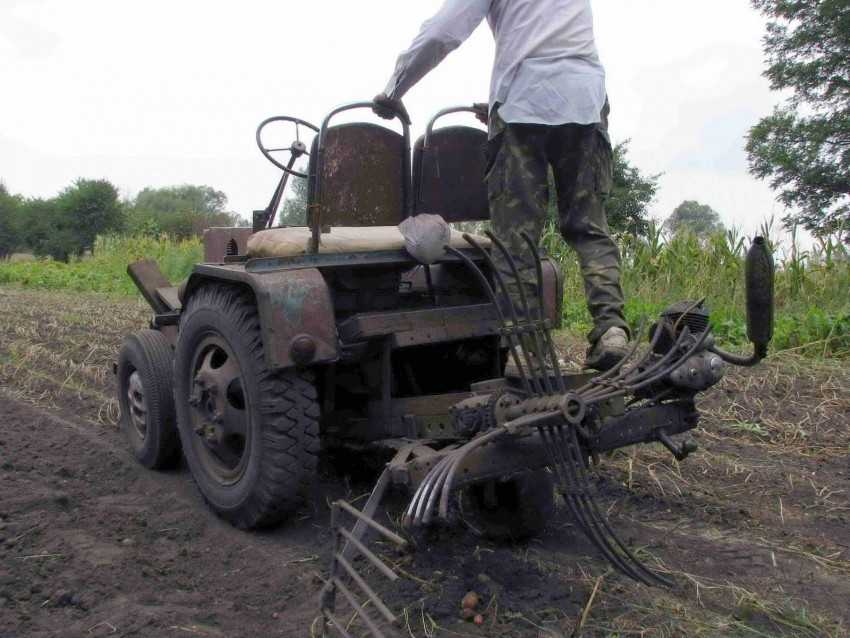

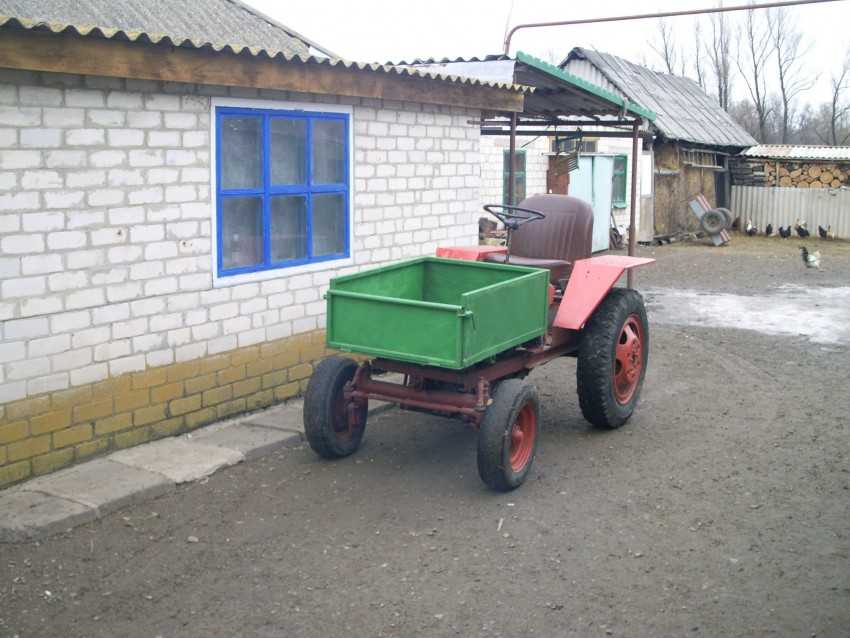

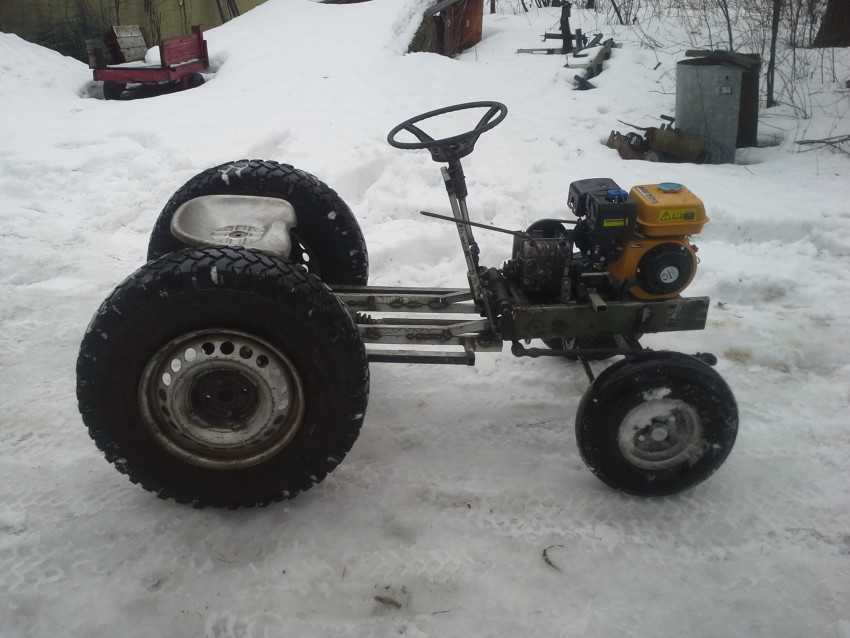

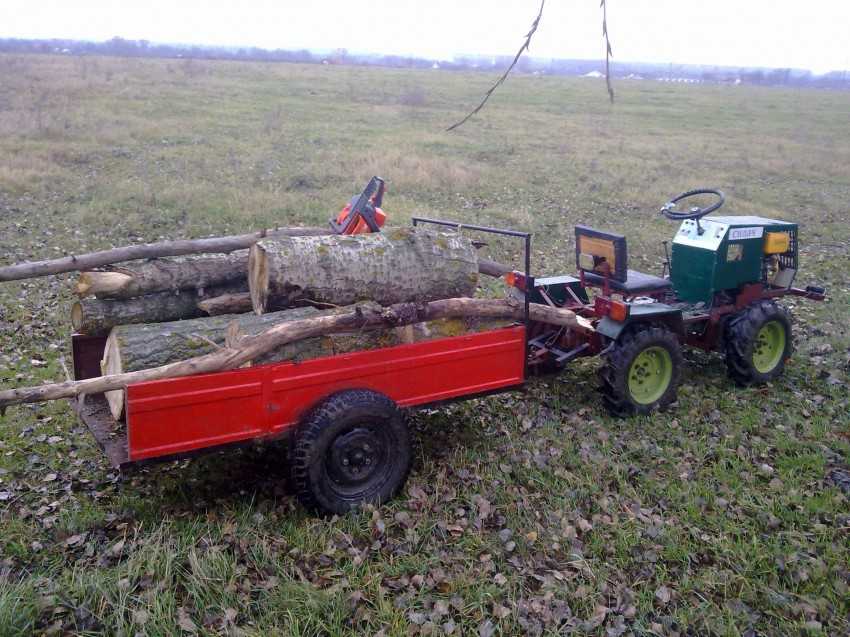

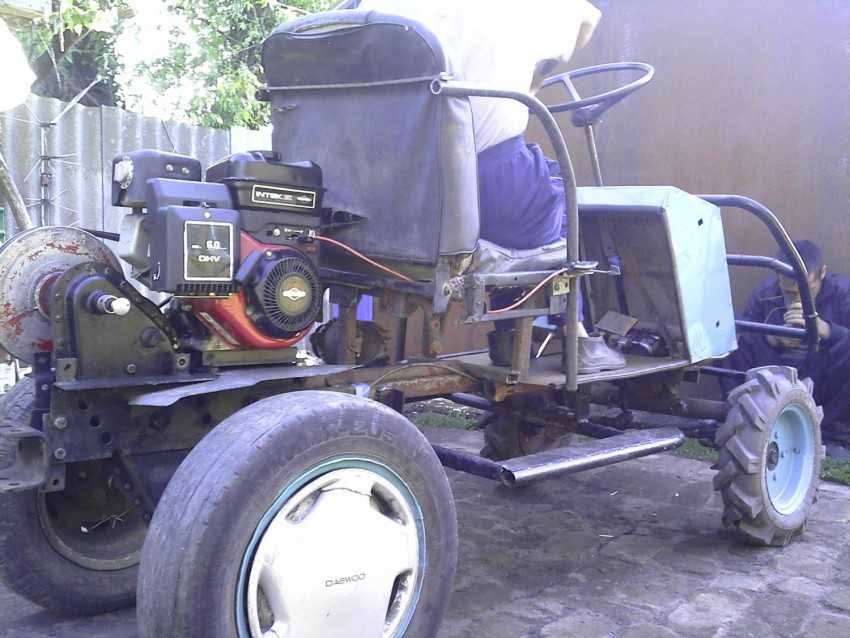

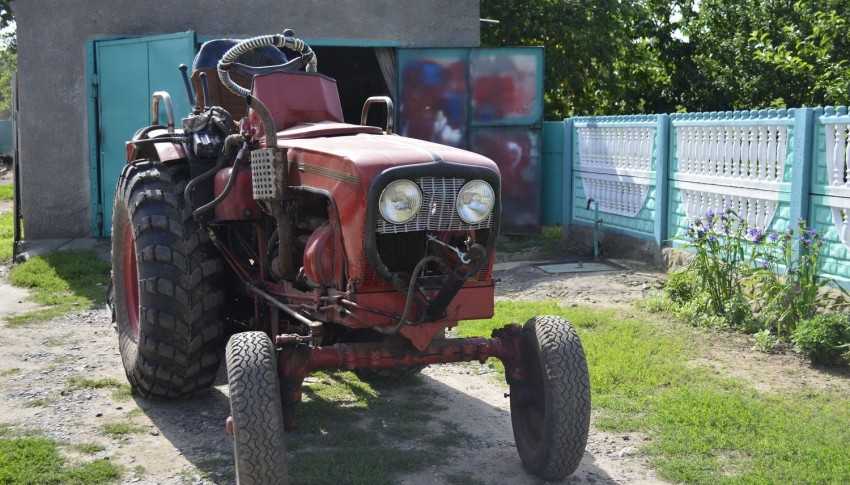

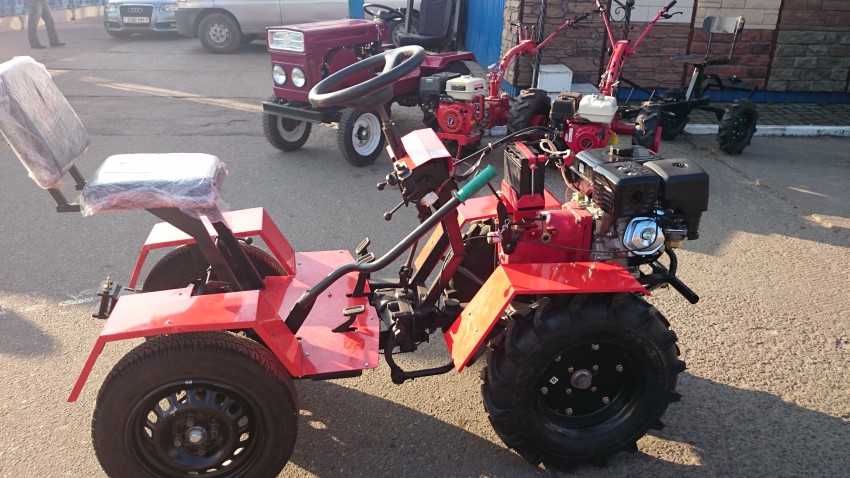

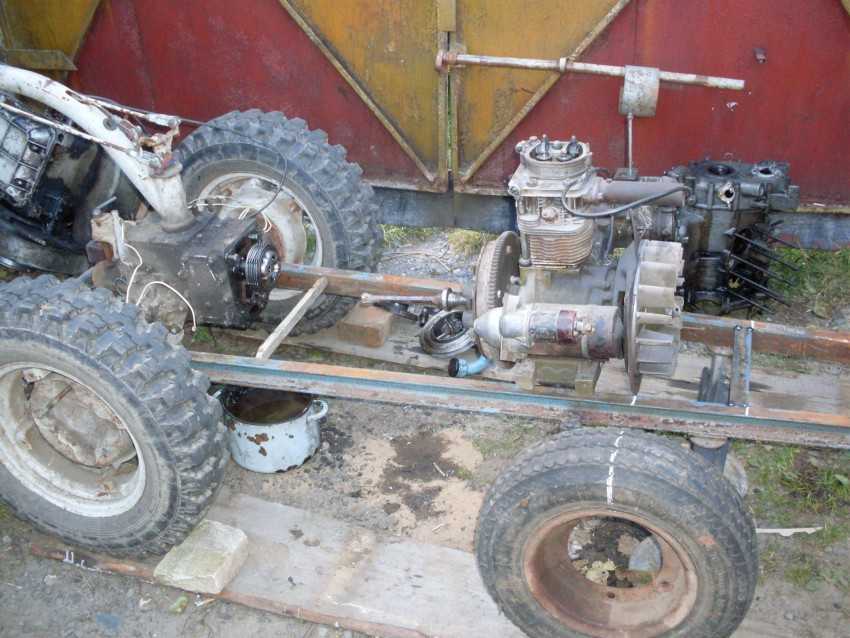

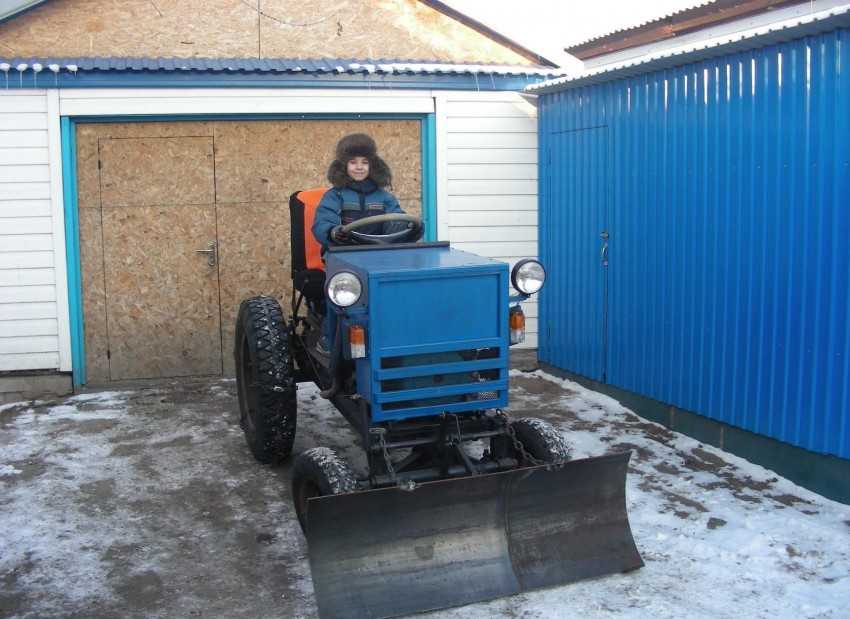

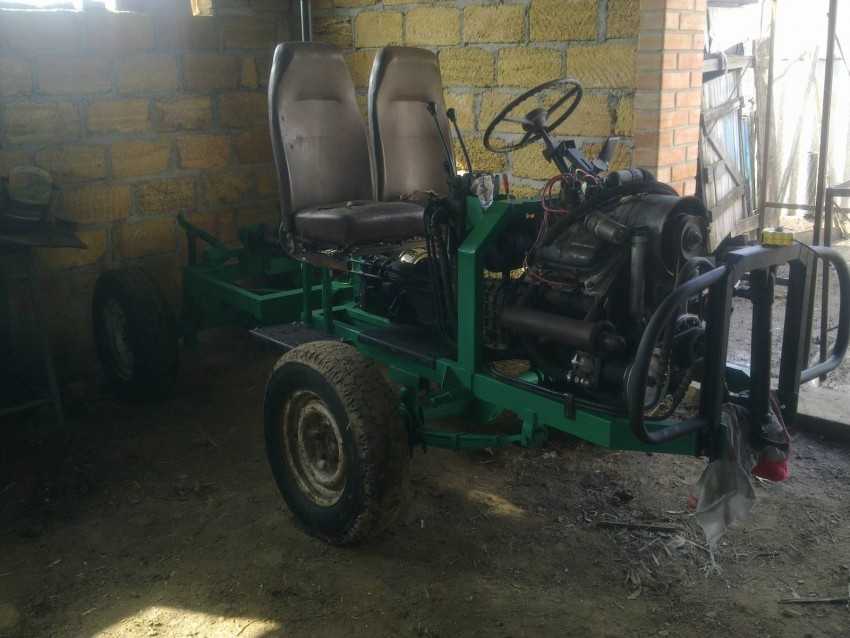

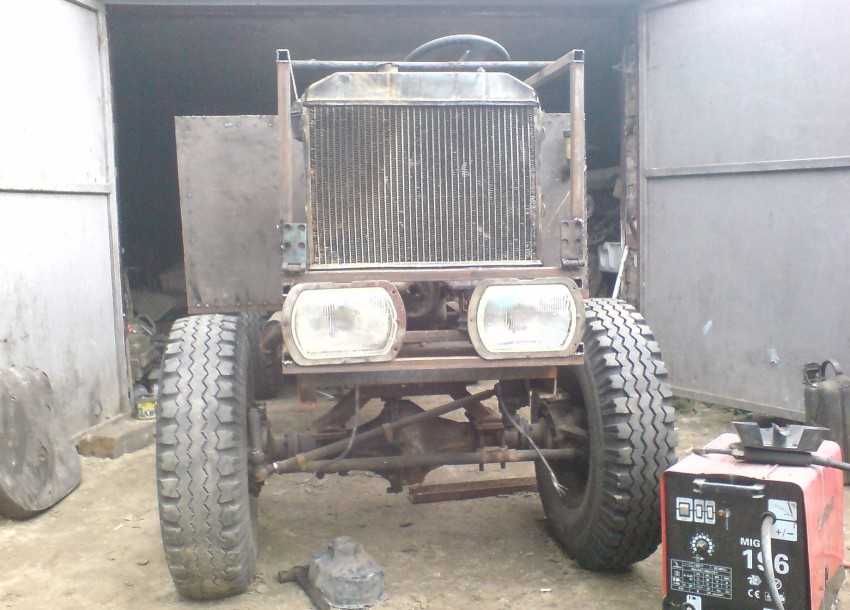

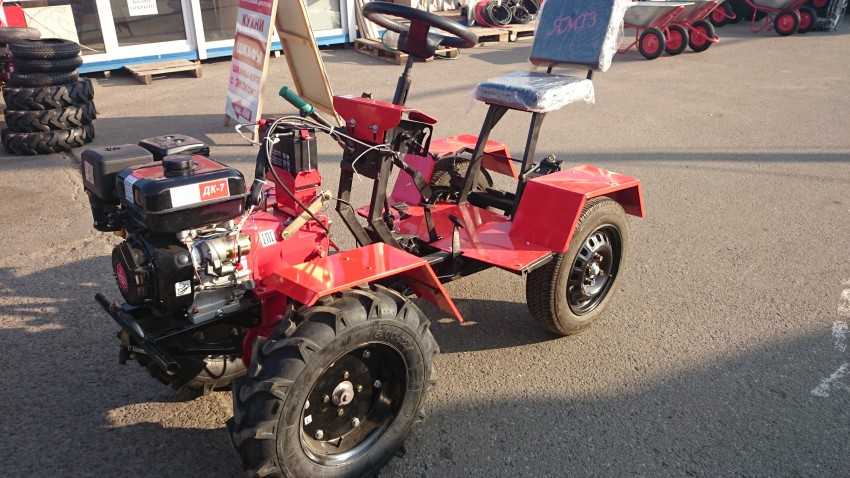

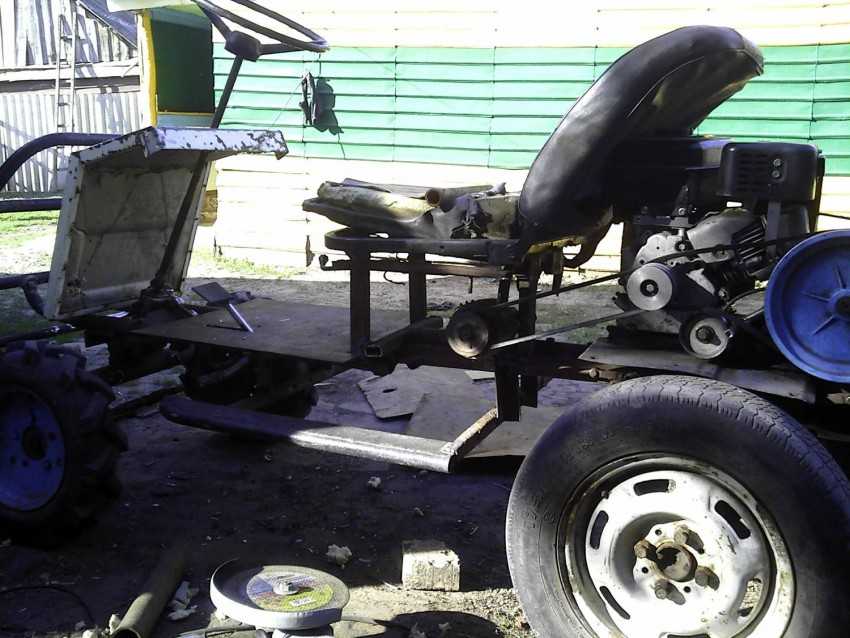

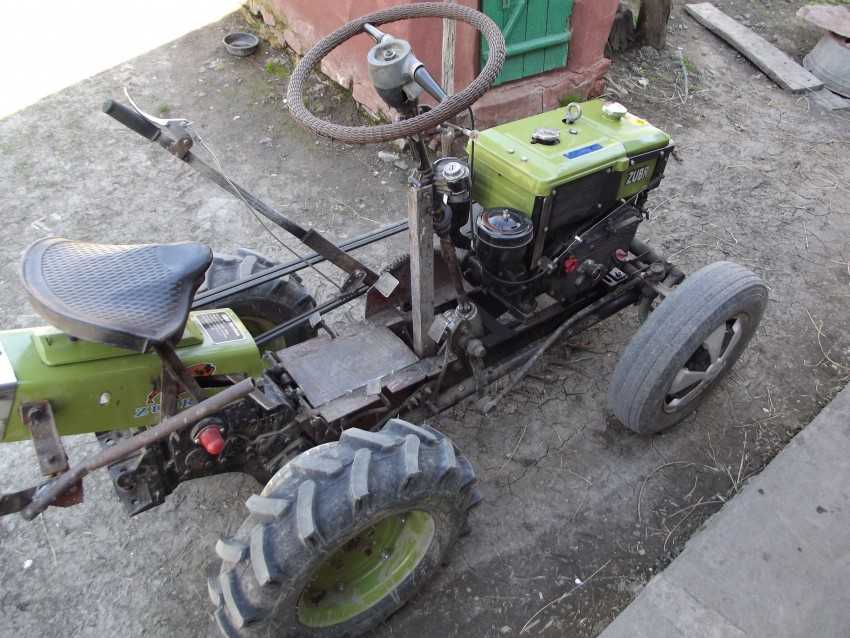

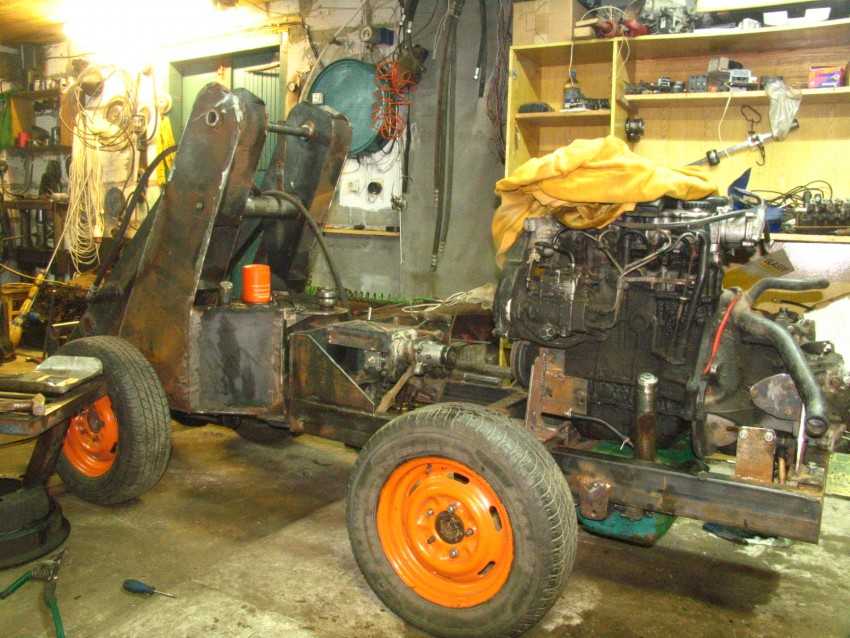

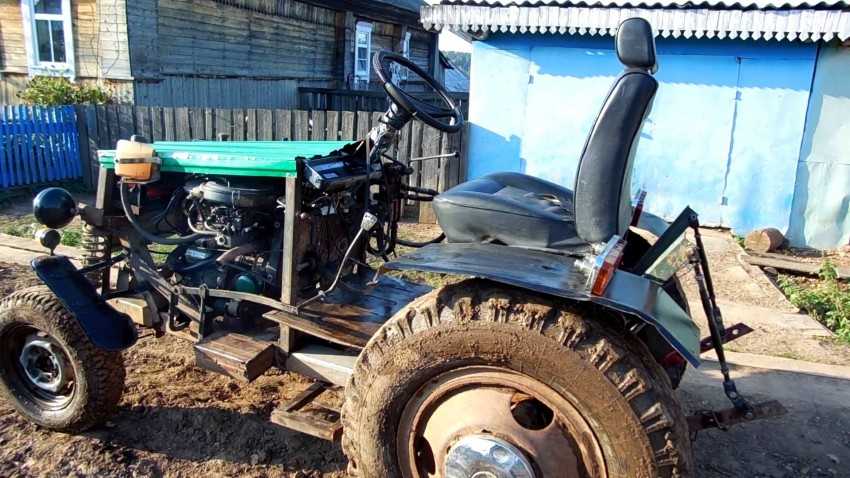

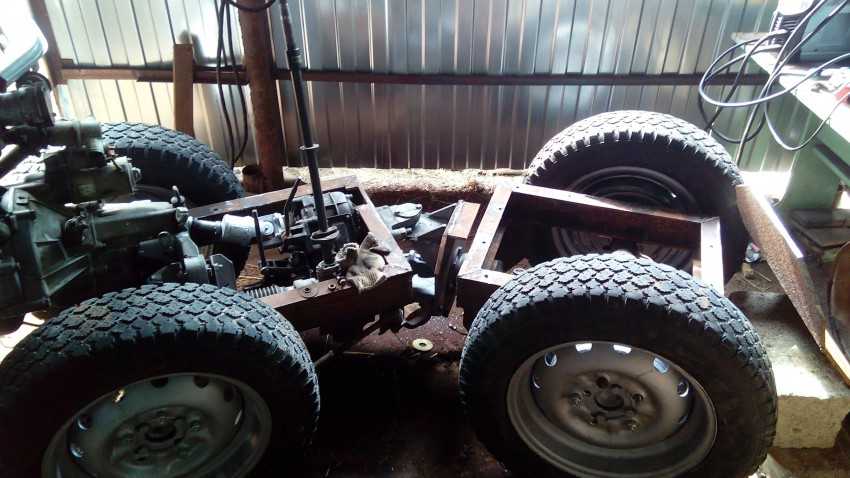

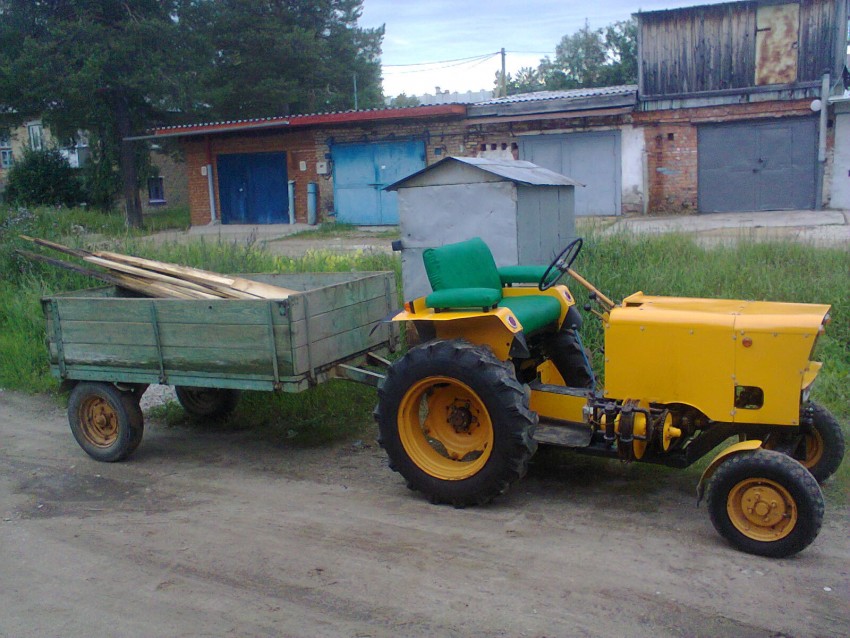

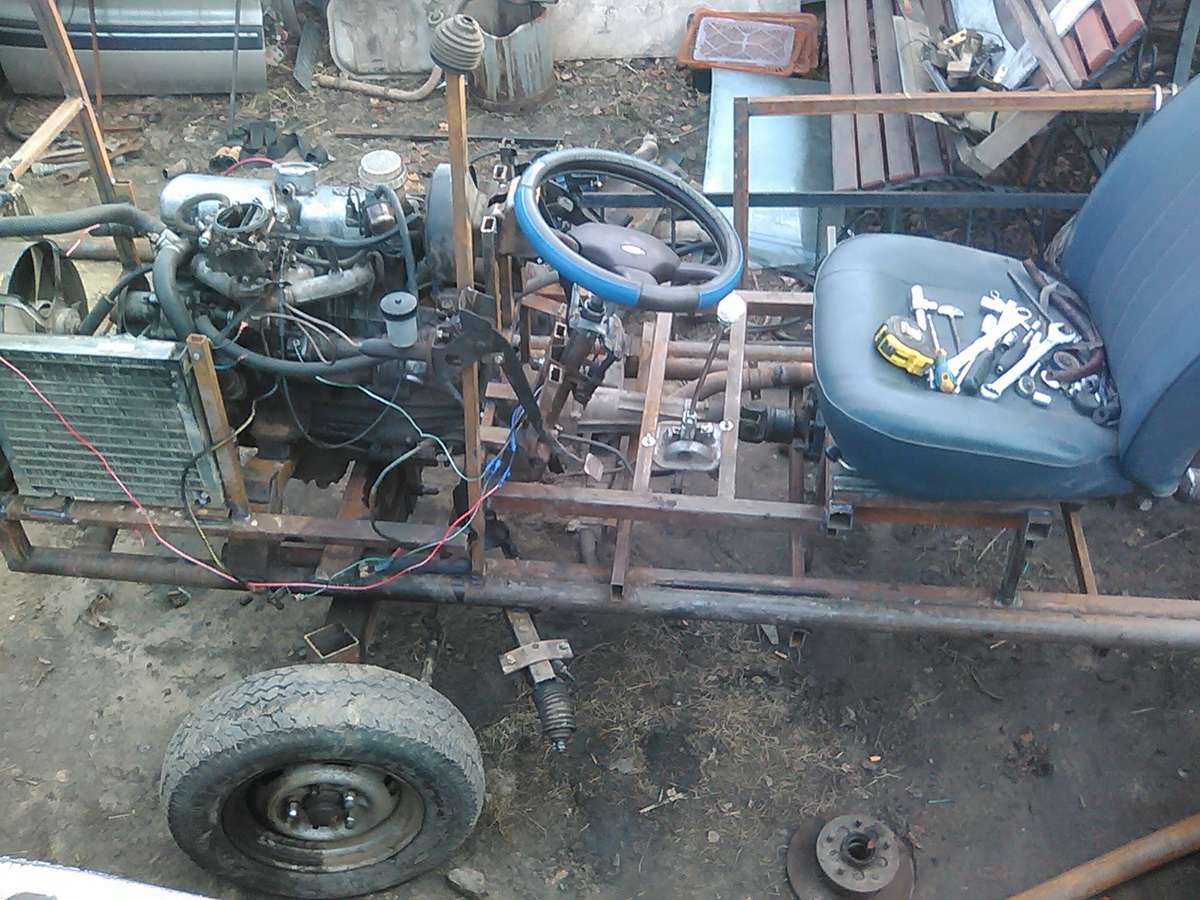

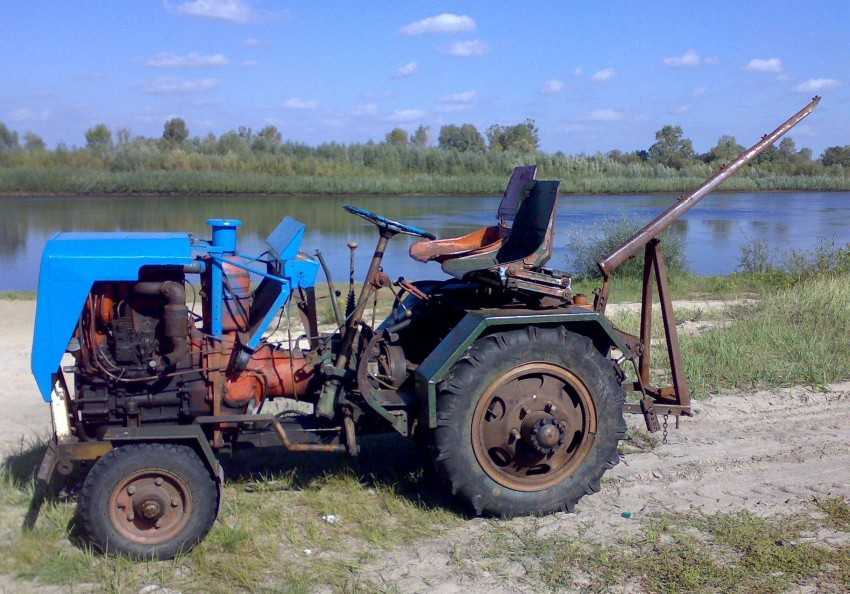

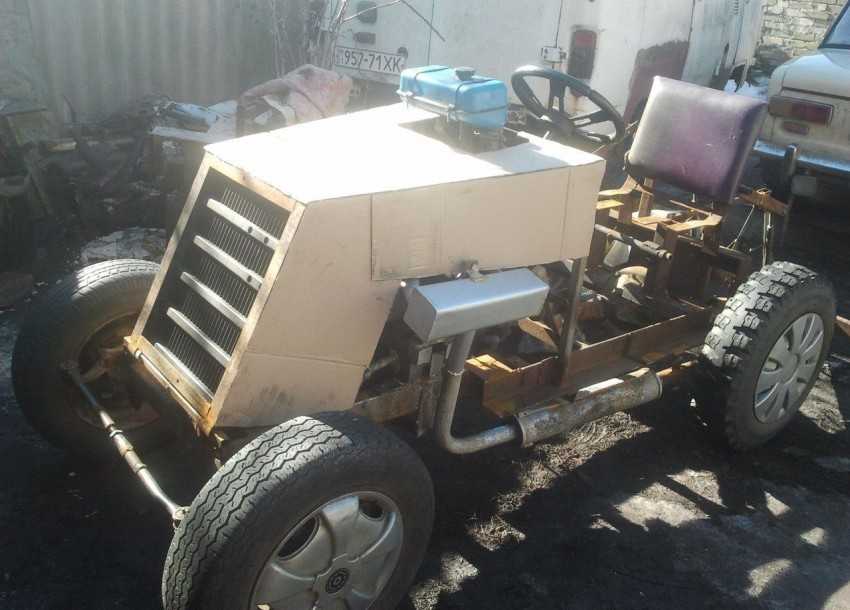

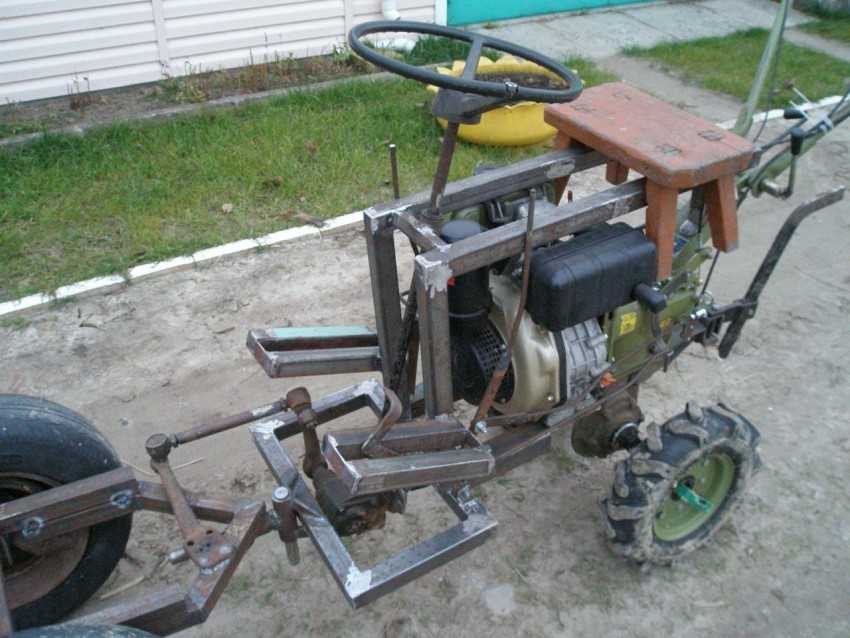

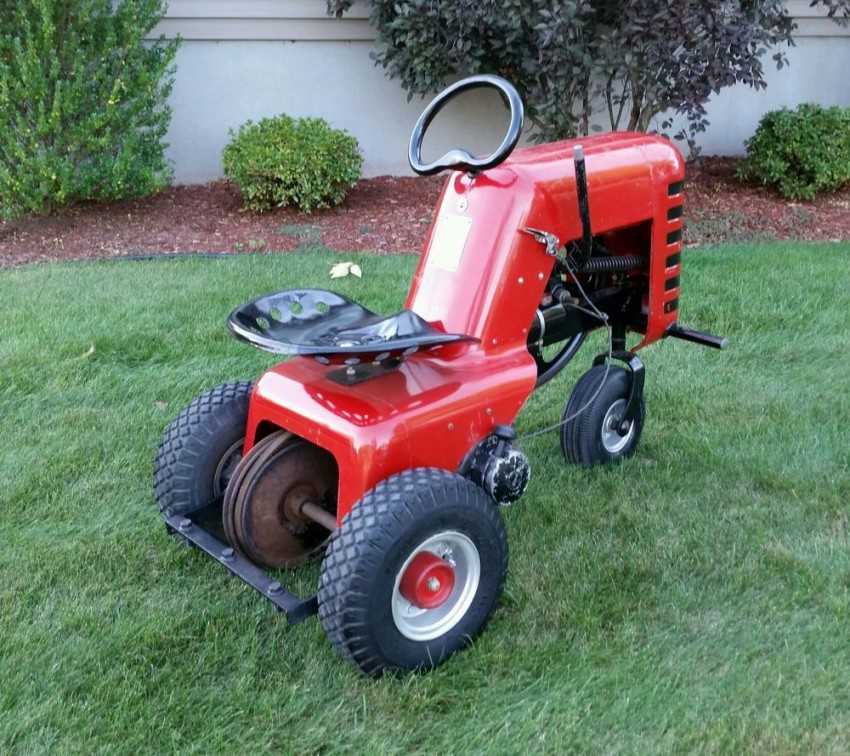

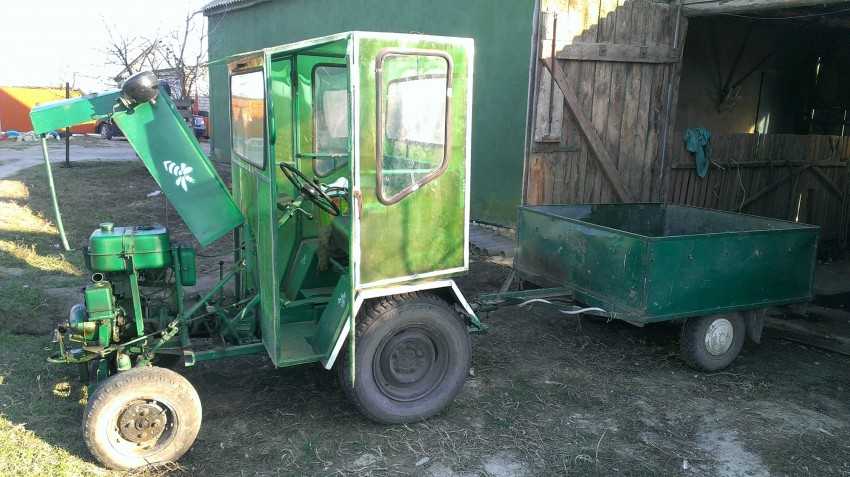

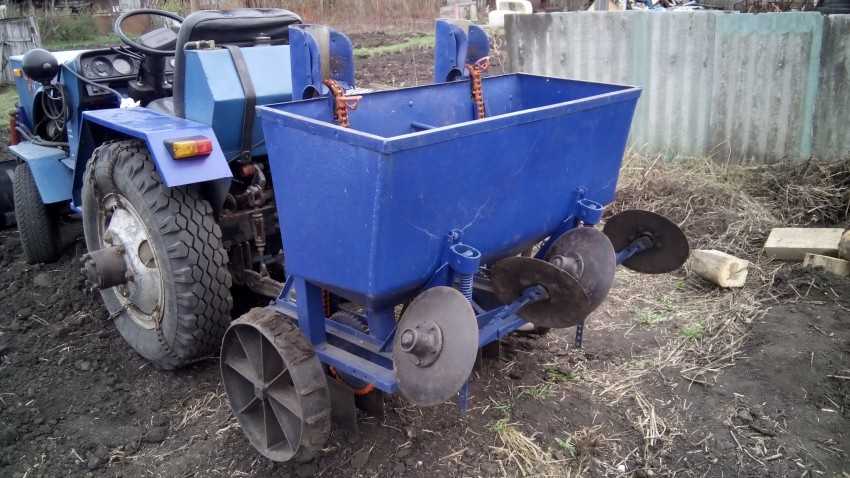

Фото минитрактора своими руками

Также рекомендуем просмотреть:

• Замена масла в двигателе своими руками
• Регулятор оборотов своими руками
• Ремонт двигателя своими руками
• Бампер своими руками
• Покраска авто своими руками
• Полировка автомобиля своими руками
• Полировка фар своими руками
• Замена порогов своими руками
• Регулировка карбюратора своими руками
• Как заменить свечи
• Багажник своими руками
• Замена лобового стекла своими руками
• Замена подшипников своими руками
• Химчистка салона своими руками
• Ремонт кузова своими руками
• Камера заднего вида своими руками
• Промывка форсунок своими руками
• Прицеп своими руками
• Замена сцепления своими руками
• Ремонт стартера своими руками
• Ремонт АКПП своими руками
• Регулировка фар своими руками
• Ремонт рулевой рейки своими руками
• Шумоизоляция автомобиля своими руками
• Тюнинг ваза своими руками
• Ремонт генератора своими руками

Выбор двигателя для самодельного трактора

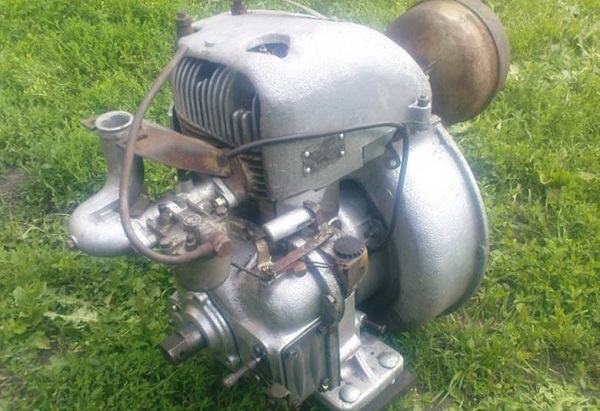

Если вы решились собирать минитрактор своими руками, то в первую очередь нужно подобрать к нему силовой агрегат. В качестве последнего часто используют двигатель ЗИД. Это четырехтактный агрегат с объемом 0,52 л. и мощностью 4,5 л/с, который вполне подойдет для обработки 2-3 гектар земли. Двигатель отличается простотой обслуживания, поэтому его часто устанавливают на различную самодельную технику, к тому же, его просто купить в интернете.

Еще одним вариантом для самоделки является двигатель УД-25. Это двухцилиндровый агрегат, имеющий мощность порядка 12 л/с и объем 0,42 л. Хотя данный тип моторов давно снят с производства, в интернете имеется большое количество предложений по продаже данного агрегата. Его можно купить приблизительно за 5 000 – 8 000 рублей.

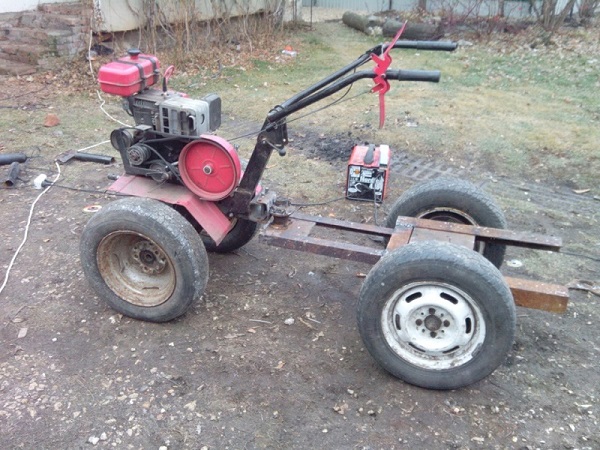

Нередко при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно встретить минитракторы с двигателем от Оки.

Данный двигатель имеет мощность 29,3 л/с и объем 0,649 л. По сути, это вазовский мотор (ВАЗ 21083), только в облегченном варианте, поскольку имеет в 2 раза меньший вес. Отличительная особенность двигателя от Оки – это малый расход бензина и высокий КПД.

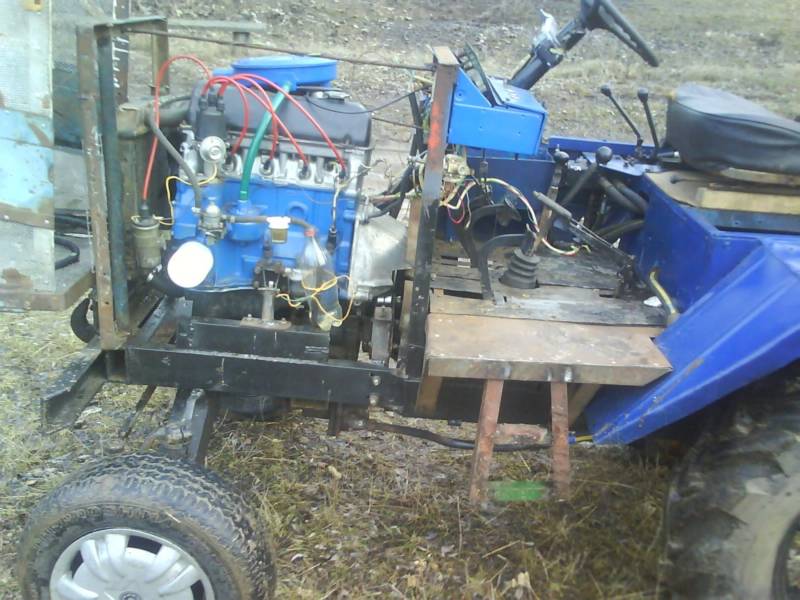

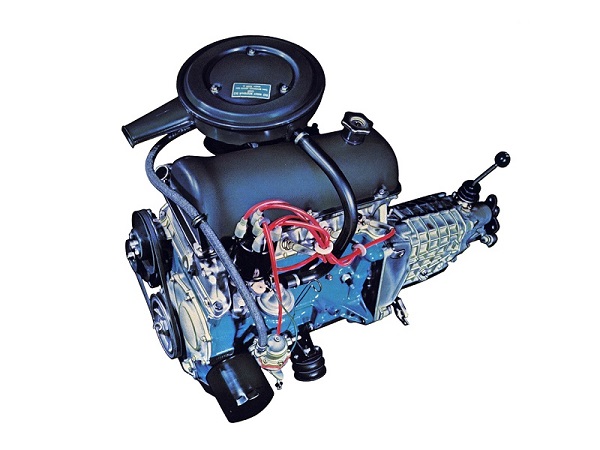

Более дорогостоящий вариант – это двигатель из «Жигулей». Моторы линейки автомобилей ВАЗ имеют мощность двигателя от 59 л/с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ – это достаточно мощный агрегат, который способен справиться практически с любыми сельскохозяйственными работами.

Дизайн и комфорт

Для монтажа этой части конструкции необходимо сделать прочное основание из уголков, приваренных вертикально к раме. Самодельный минитрактор с двигателем Ока чаще всего делают безрессорным, поэтому толчки при движении будут весьма ощутимы.

Работа или движение в темное время суток потребует и установки осветительных приборов, т. е. монтажа электропроводки и фар. При использовании трактора на дачном участке это не является необходимостью, но может быть использовано для декора сельскохозяйственной машины.

Старую Оку в хорошем техническом состоянии в качестве тягловой силы можно приспособить, обрезав часть кузова сзади и оснастив навесным оборудованием. Но аварийный автомобиль придется использовать по частям, создав на его основе совершенно новый механизм.

Особенности в работе

При выполнении различных работ на самодельном минитракторе важно понимать, что это агрегат любительского уровня, поэтому нет необходимости ставить очень сложные задачи. Двигатель, который вы используете в своем дизайне, имеет большое значение

Часто это уже не новый двигатель, снятый со старой машины или купленный «вручную». Такие двигатели обычно не имеют внутреннего регулятора скорости для различных нагрузок

Двигатель, который вы используете в своем дизайне, имеет большое значение. Часто это уже не новый двигатель, снятый со старой машины или купленный «вручную». Такие двигатели обычно не имеют внутреннего регулятора скорости для различных нагрузок.

Особенности в эксплуатации

Поэтому иногда бывает необходимо отпустить педаль акселератора, чтобы двигатель не перегрелся от усилия.

Кроме того, есть конкретная рекомендация запускать двигатель при стабильно низких температурах (до -250С):

• выжать сцепление;
• нажмите педаль акселератора до упора;
• провернуть стартер на 7-10 секунд, после чего двигатель должен запуститься.

Выполняя такие несложные манипуляции, вы можете убедиться, что двигатель плавно запускается в течение всего дня. Также стоит отметить, что зимой расход топлива увеличивается почти на 30%. Этот факт необходимо учитывать при планировании длительных работ на морозе, например, при вывозе дров из леса.

лучше запастись лишней банкой, чем застревать в сугробах вдали от людей.

Начало работ по созданию минитрактора

Ключевым будет конструкция рамы, поэтому начинается производство именно с нее. Необходимо по заданным заранее параметрам сварить узлы, которые будут крепежными, и металлический каркас.
Установка мостов. На этом этапе одновременно ставятся и задний и передний.
Элементы трансмиссии, а также двигатель необходимо закрепить на конструкции.
Далее начинают собирать все комплектующие управления.
Крепеж бака, где будет находиться топливо.
На этапе устанавливается кресло, где предполагается нахождение того, кто в дальнейшем будет управлять данной техникой

На этом этапе самодельный минитрактор переломка уже начинает быть похожим на те, что изображены на фото в разных источниках.
Важно не забыть про кожухи, которые должны выполнять защитную функцию.
Далее проводится сварка для навесных устройств.
Один из очень важных этапов, а именно электрика, от которой зависит вся функциональность техники.
На таком средстве передвижения должно быть и освещение.

Начало работ по созданию минитрактора

Дизайн рамы будет ключевым, поэтому производство начинается с него. Необходимо сварить узлы, в которых будут крепежи, и металлический каркас по заданным заранее параметрам.
Монтаж мостов. На этом этапе одновременно кладут и спину, и перед.
К конструкции необходимо закрепить элементы трансмиссии, а также двигатель.
После этого начинают собирать все элементы управления.
Крепеж для бака, где будет топливо.
На сцене устанавливается стул, на котором он должен найти того, кто в дальнейшем будет реализовывать эту технику

На этом этапе самодельный мини-трактор для разрушения уже начинает напоминать представленные на фото в разных источниках.
важно не забывать о чехлах, которые должны выполнять защитную функцию.
Кроме того, выполняется сварка навесного оборудования.
Один из очень важных этапов — это электрик, от которого зависит вся функциональность оборудования.
В таком транспортном средстве также должно быть освещение.

Пошаговая инструкция

Чаще в домашнем хозяйстве применяется самодельный минитрактор с двигателем от маломощных автомобилей. Перед тем как сделать из «Оки» сельскохозяйственную технику, потребуется изготовить рамную конструкцию. Рамой могут служить как листовое железо, так и металлические балки — швеллеры. Конструкция отличается стандартной прямоугольной формой. Она сваривается из металлических уголков. Задний и передний мост будут спаяны на основе составляющих частей автомобиля «ОКА». Такая технология производства позволяет сэкономить деньги на новых материалах.

Трактор из «Оки» своими руками дополнительно укомплектовывается мотором половинчатого типа. Но мини-трактор с двигателем от «Оки» имеет несколько нюансов в эксплуатации:

перед установкой важно сделать увеличение колесного просвета трактора для улучшения его проходимости;
учитывая то, что передние и задние лонжероны поддаются наибольшей нагрузке, их нужно усилить;
нужно разработать схему крепления механизма для сцепки.

Минитрактор с двигателем от «Оки» будет служить долгое время. Это не только хороший способ реализации «Оки». На автомобильном рынке эта машина стоит небольших денег. Поэтому ее можно приобрести и переделать в нужную технику. Покупать машину в рабочем состоянии не обязательно, так как в процессе сборки используются только отдельные части.

Если использовать при комплектации агрегата двигатель УД2, можно снабдить трактор новыми функциями. Этот мотор является достаточно мощным. Поэтому такая техника сможет не только выполнять функции трактора, но и перевозить различные грузы.

Сцеплением служат 2 клиновых ремня, которые передают вращение шкиву, располагающемуся непосредственно на валу коробки передач. Мощность двигателя УД2 — 8 л. с. К нему можно поставить в комплект систему воздушного охлаждения и 4-тактную систему. В этом случае самодельный минитрактор с двигателем от ОКИ будет работать длительное время без перебоев.

Если использовать большую часть снятых с автомобилей деталей, можно окупить агрегат и за 1/2 сезона. Сам процесс изготовления сельскохозяйственной техники занимает меньше времени с использованием готовых материалов.

Этапы изготовления миниагрегата из Оки

Самодельный минитрактор собирается с ключевых узлов:

Рама. Нужны два лонжерона (правый, левый) и два траверса (задний, передний). Для изготовления лонжеронов нужны швеллеры № 10, а траверсов – № 12 и № 16. Металлический брус понадобиться для поперечной балки;
Мотор

Важно учитывать показатели мощности и крутящего момента. Оптимальный вариант – четырёхцилиндровый двигатель на дизеле с мощностью 40 л

с. и системой воздушного охлаждения. Для агрегата 4*4 увеличивается передаточное число трансмиссии;
Мост. Не нуждается в модернизации. Его прикрепляют к раме четырьмя стремянками. Можно использовать карданный вал практически любой машины;
Трансмиссия. КПП крепится на раме. Для синхронизации её сцепления с мотором с помощью сварочного аппарата делается новая корзина. В маховике двигателя укорачивается задняя плоскость, проделывается отверстие в центре;
Рулевое управление. Для гидравлики нужен масляной насос, отвечающий за давление. Он должен располагаться у ведущего вала. Оптимальное решение – каждое колесо ведущего вала управляется редуктором. Система рулевого с Ока полностью подходит для переделанной конструкции;
Колёса. Диаметр колёс определяется в зависимости от целей используемого агрегата. Если техника будет использоваться для транспортировки грузов, радиус колёс должен быть в пределах 13-16 дюймов. Для выполнения сельскохозяйственных работ нужны колёса с радиусом 18-24 дюйма.

Переломка с ДВС Ока изготовляется по определённой схеме:

1. Изготовляется рама. Со швеллера или листового железа должна получиться стандартная прямоугольная конструкция. Укрепляется металлическими уголками, приваренными вертикально. За межрамный шарнир можно взять кулак УАЗа;
2. Спаиваются передний и задний мост с ключевыми частями автомобиля Ока. Самодельный миниагрегат зачастую безрессорный, поэтому толчки при движении весьма ощутимые;
3. Устанавливается мотор. Мощности половинчатого двигателя хватит для выполнения стандартных работ минитрактором. Улучшить проходимость можно увеличенным колёсным просветом. Нужно разработать схему крепления механизма для сцепления с навесным оборудованием. Передние и задние лонжероны усиливаются. Более мощные двигатели, к примеру, от УД 2, позволяют не только обрабатывать участки, но и транспортировать грузы;
4. В составе сцепления двухклиновые ремни, от которых передаётся вращение шкиву. Последний закрепляется на валу КПП. Коробка передач также подходит от Ока. При монтировании её разворачивают к оператору;
5. Устанавливается система рулевого управления;
6. Монтируется топливный бак и тормозная система;
7. Обеспечивается освещение агрегата. Осветительные приборы включают необходимую электропроводку и фары. При их наличии малогабаритный трактор можно использовать в тёмное время суток;
8. Устанавливается сиденье оператора. Вибрационные нагрузки уменьшаются, продолжительность работы увеличивается благодаря установке мягких рессор под креслом.

Старый автомобиль Ока можно использовать в качестве тягловой силы. Задняя часть кузова обрезается для возможности крепления навесных устройств. Если мощность техники позволяет, то список навесом может быть очень широкий, включая кун на минитрактор.

Сделать минитрактор из Оки в аварийном состоянии можно, используя рабочие узлы и системы автомобиля. В этом случае создаётся абсолютно новый механизм. Его преимущество в возможности настроить трактор под себя. Такой особенностью не может похвастаться малогабаритный трактор от производителя.

Упростит процесс изготовления новой техники предложенное видео.
