МАЗ-5551

Самосвалы МАЗ – надежность, основанная на проверенных временем решениях

Самосвалы МАЗ уже много лет эксплуатируются в разных странах мира и уже не однократно доказали свою надежность и не прихотливость при выполнении работ в сложнейших условиях эксплуатации.

В данный момент самосвалы МАЗ получили наибольшее распространение в России, Украине, Казахстане, конечно же, в расчет саму Республику Беларусь мы не берем.

Применение самосвалы Минского автомобильного завода нашли в различных сферах деятельности человека, начиная от сельского хозяйства и заканчивая горнодобывающей промышленности.

Что привлекает многих покупателей данная техника, ведь существует много аналогов от разных производителей, которые тоже борются за место под солнцем в данном сегменте рынка.

Прежде всего самосвалы МАЗ могут работать в сложнейших условиях, что не мало важно для России, они обладают очень высокой проходимостью, доступная стоимость самих самосвалов, и комплектующих к ним, включая и запасные части, наличие большого количества водителей, которые могут в короткие сроки освоить данную технику, что говорит о простоте в эксплуатации, а значит и о надежности. Благодаря тому, что самосвалы МАЗ имеют доступную цену, многие начинающие фирмы, могут позволить себе приобрести данную технику и успешно начать свой бизнес. Благодаря тому, что самосвалы МАЗ имеют доступную цену, многие начинающие фирмы, могут позволить себе приобрести данную технику и успешно начать свой бизнес

Благодаря тому, что самосвалы МАЗ имеют доступную цену, многие начинающие фирмы, могут позволить себе приобрести данную технику и успешно начать свой бизнес.

Многие специалисты говорят, что самосвалы МАЗ, это консервативная техника, которая не может конкурировать со многими, как отечественными, так и зарубежными аналогами, к примеру, китайскими грузовиками самосвалами.

Но это ошибочное мнение. Именно благодаря консерватизму, который основан на решениях уже проверенных временем, самосвалы МАЗ являются одними из самых надежных в мире. При этом, благодаря внедрению в последние модели самосвалов МАЗ, новых современных технических решений, данная техника стала еще более безопасной и надежной в эксплуатации и, конечно же, комфортной.

Итак, какие же модели самосвалов МАЗ представлены на нашем рынке.

Двигатель и трансмиссия

Самосвал оснащается дизельным мотором модели ЯМЗ-236НЕ2 с мощностью 169 кВт. С двигателем стыкуется пятискоростная коробка ЯМЗ-236П или восьмискоростная коробка скоростей модели 2361 (по отдельному заказу). Такой силовой агрегат обеспечивает приемлемые технические характеристики МАЗ-555102 – машина развивает скорость до 85 км/час при эксплуатационном расходе топлива в пределах 26 литров на 100 км (при скорости около 60 км/час).

По желанию покупателя на самосвал устанавливается автономный подогреватель ПЖД-30. Применение такого устройства обеспечивает беспроблемный запуск двигателя при низких температурах (ниже минус 20 градусов). Принцип действия основан на прогреве охлаждающей жидкости и масла в специальном котле, обогреваемом пламенем горелки обогревателя. Для циркуляции охлаждающей жидкости на мотор устанавливается дополнительный насос. Для установки подогревателя предусмотрено штатное место между нижней частью радиатора и поддоном двигателя.

Для передачи крутящего момента используется карданный вал с промежуточной опорой. Задний мост имеет двойную передачу – главный редуктор и планетарные редукторы в ступицах колес.

Особенности конструкции, модификации МАЗ-5551

Тем не менее, нельзя сказать, что этот тот же самый МАЗ-5551, что впервые сошёл с заводского конвейера в 1985-м году. Устройство автомобиля претерпело с тех пор кое-какие изменения и улучшения. А в 1998 году модель пережила довольно серьёзный рестайлинг. Обновлённая версия самого массового самосвала 8-ми тонника получила изменённый дизайн кабины – как снаружи, так и внутри, в салоне.

Кабина стала заметно просторнее, получила более совершенный механизм откидывания для обслуживания и ремонта двигателя. Изменился и сам двигатель, что в сочетании с усилением конструкции автомобиля позволило увеличить грузоподъёмность с восьми до десяти тонн.

Семейство грузовых автомобилей МАЗ-5551 не является очень обширным. Кроме сверх-популярного варианта «самосвал», в него входит также универсальное шасси для монтажа различных надстроек и спецоборудования. Доступно также и сочленение в автопоезд. Первоначально самосвалы МАЗ-5551 оснащались откидным кузовом с разгрузкой только назад; далее обзавелись также и кузовом с трёхсторонней разгрузкой. Для северных и дальневосточных областей производится модификация «ХЛ», подготовленной для эксплуатации при стабильно низких температурах до – 60 градусов Цельсия.

МАЗ-5551
и МАЗ-5551-020
– прежние модификации, самосвал с разгрузкой назад, с 180-сильным дизельным двигателем-атмосферником ЯМЗ-236. Единственным отличием модификации «020» является увеличенный объем погрузочной части за счет изменения исходной высоты бортов. Остальные характеристики идентичны;
МАЗ-5551 А2-320
– более современная модель, самосвал 10-тонник с разгрузкой назад, с турбированным дизельным двигателем ЯМЗ-236/НЕ2 мощностью в 230 лошадиных сил.
МАЗ-5551 А3-4327
– модель для перевозки сыпучих материалов или сельскохозяйственной продукции с большим сварным кузовом (объёмом 12,5 м³) и выгрузкой на три стороны. Кузов имеет откидные борта, что дает возможность загрузки с двух сторон.

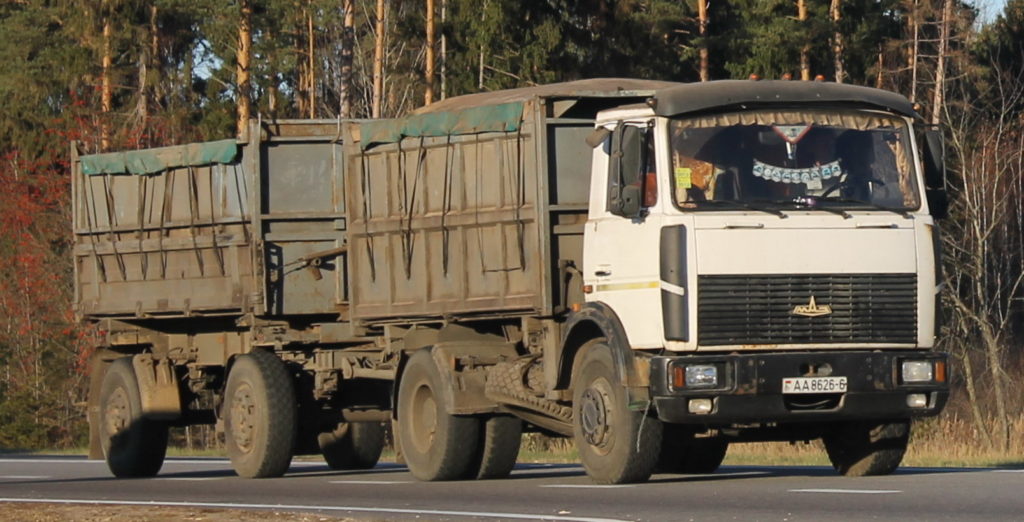

МАЗ-5551 А2-325
– самосвал для перевозки грузов в составе автопоезда, стабильно работы вместе с прицепом. Аналогично МАЗ-5551 А3-4327 обладает возможностью трёхсторонней выгрузки, но с кузовом 5,5 м³.
тягач МАЗ-5551 А2-340
с полуавтоматическим сцепным устройством, имеющим две степени свободы. Предназначен для комплектования специальным оборудованием и работы в коммунальном хозяйстве, в качестве эвакуатора и т.д.

Модификации МАЗ-5551

В семейство МАЗ-5551 не входит большое количество модификаций модели, однако Минский завод предлагает выбор, расширяющий эксплуатационные возможности этой машины. Наиболее частые изменения:

МАЗ-555102 — одна из первых модификаций со старым 180-сильным дизелем, который отличается от базовой версии увеличенным кузовом, грузоподъемностью до 10 тонн.
МАЗ-5551 А2-320 — аналог МАЗ 5551 020 по грузоподъемности и объему кузова, но уже с наддувным двигателем мощностью 230 л.с.
МАЗ-5551 А3-4327 — оборудован кузовом на 12,5 куб.м, используется для перевозки сельхозпродукции. Аналогичной модификацией является колхозный МАЗ-555142. Кузов оснащен откидными бортами.
МАЗ-5551 А2-325 — комплектуется штатным кузовом с трехсторонним выхлопом. Данная модификация оснащена оборудованием для подключения прицепа.
МАЗ-5551 А2-340 — тягач, оснащенный полуавтоматическим тягово-сцепным устройством с двумя степенями свободы. Относится к спецтехнике.
МАЗ-5551 01 HL — предназначен для работы при температуре до -60 ° C.

Анализ преимуществ и недостатков МАЗ-5551 позволяет сделать вывод, что этот универсальный автомобиль оптимален для перевозки тяжелых грузов навалом на короткие и средние расстояния. Он может эффективно работать в самых тяжелых условиях, но на нем слишком скучно совершать длительные поездки.

Кабина МАЗ-5551

Что такого интересного сделали конструкторы, чтобы улучшить эргономику и удобство управления МАЗом? Изменений хватает, и все они весьма приятные. В кабине стало уютно и просторно. Даже без спального места здесь легко поместятся два пассажира, не считая самого водителя.

Грамотно продуманные поручни и ступеньки позволяют залезать в кабину быстро и просто. Сиденье можно двигать и регулировать – к сожалению, только пассажирское. В 90-е годы не каждая машина имела регулировку руля, а у MAZ-5551 она есть. В кабине был замечен и первый недостаток – слишком большой руль. Если вы не обладаете высоким ростом, при каждом повороте нужно будет немного подаваться телом вперед. Вряд ли такое нововведение можно считать удобством.

Панель приборов оставляет двоякое впечатление. С одной стороны, она достаточно информативна, с другой – имеет слабенькую яркость, из-за чего отдельные элементы практически не видны в дневное время. Удачно расположенная предохранительная коробка – несомненный плюс МАЗ-5551. Впрочем, как и эффективное отопление, которое прекрасно справляется с поставленной задачей даже в лютые морозы. Между пассажиром и водителем находится небольшое отделение, в котором можно прятать различные мелочи – документы, ключи, воду в бутылке и пр.

Габаритные размеры

снаряженная масса — 7580 кг;
распределение на переднюю ось — 4130 кг;
распределение на заднюю ось — 3450 кг;
полная масса — 16 230 кг;
распределение на переднюю ось — 5980 кг;
распределение на заднюю ось — 10 250 кг;
длина — 5990 мм;
ширина — 2500 мм;
высота по крыше кабины — 2925 мм;
дорожный просвет — 690 мм;
минимальный дорожный просвет — 280 мм (под передним мостом);
колесная база — 3300 мм;
колея передних колес — 2032 мм;
колея задних колес — 2162 мм по внешним/1422 мм по внутренним;
колесная формула — 4х2;
угол преодолеваемого наклона — 25 градусов;
радиус поворота по внешнему колесу — 7,9 м;
радиус поворота габаритный — 8,6 м.

Получите выгодное предложение от прямых поставщиков:

Технические характеристики МАЗ-5551

Массово-габаритные характеристики

Длина: 5,990 м; Ширина: 2,500 м; Высота (по крыше кабины): 2,925 м.
Колёсная база: 3,30 м или 3,950 м.
Дорожный просвет: 280 мм (минимальный, под передним мостом).
Колея передних колес – 2,032 м; колея задних колес – 2,162 м по внешним и 1,422 м по внутренним.
Снаряженная масса – 7,580 тонн.
Грузоподъёмность: 10 тонн (у автомобилей до 1998 года – 8 тонн).
Полная масса – 16,230 тонн.
Распределение (при снаряженной массе): на переднюю ось – 4,130 тонн; на заднюю ось – 3,450 тонн;
Распределение (при полной массе): на переднюю ось – 5,980 тонн; на заднюю ось – 10,250 тонн;
Размеры грузовой платформы: 3800 х 2269 х 630 мм.
Угол преодолеваемого наклона – 25 градусов;
Радиус поворота по внешнему колесу – 7,9 м; радиус поворота габаритный – 8,6 м.
Объём кузова – от 5,5 до 12,5 кубометров (с разными по высоте бортами).
Время подъёма груженого кузова – 15 сек, время опускания пустого кузова – 10 сек. Угол подъема кузова – 50 градусов.

Двигатели МАЗ-5551

МАЗ-5551 первоначально оснащался V-образным шестицилиндровым дизельным двигателем модели ЯМЗ-236М2-1
Ярославского моторного завода. Некоторые параметры данного мотора: рабочий объём – 11,15 л; мощность – 180 лошадиных сил или 132 кВт; диаметр цилиндра – 130 мм максимальный крутящий момент – 667 Нм; частота при макс. крут. моменте – 1250-1450 мин-1; минимальный удельный расход топлива – 214 г/кВт.ч (157 г/л.с.ч).

В 90-е и 2000-е годы на смену атмосфернику пришли более современные ярославские дизели, оснащённые системой турбонаддува. На МАЗ-5551 ставили целый ряд дизельных моторов. Причём не только отечественных, но и импортных – дойтцовских и камминзовских. Зарубежные «не прижились» по понятной причине: их применение ударяло по одному из основных достоинств грузовика – его дешевизне.

К тому же и моторы ЯМЗ со своими функциями справлялись отлично. Из ярославских дизелей основными, используемыми и в настоящее время на МАЗ-5551 А2, стали ЯМЗ-236НЕ-2 и ЯМЗ-6563.10-Е3.

Это дизели четырехтактные с воспламенением от сжатия, рабочим объёмом также, как и ЯМЗ-236М2-1 в 11,15 литров; с непосредственным впрыском топлива, с турбонаддувом, жидкостным охлаждением, жидкостно-масляным теплообменником, механическим регулятором частоты вращения, с промежуточным охлаждением наддувочного воздуха в теплообменнике типа «воздух-воздух», установленном на автомобиле.

ЯМЗ-236НЕ-2
– представитель классического семейства шестицилиндровых V-образных дизелей производства Ярославского моторного завода, оснащённый турбонаддувом и специально адаптированный для применения в грузовиках МАЗ.

Его параметры: Мощность 230 лошадиных сил (или 169 кВт); максимальный крутящий момент – 882 Н.м (90 кгс.м); частота при максимальном крутящем моменте – 1200-1400 мин-1; минимальный удельный расход топлива – 206 г/кВт.ч (152 г/л.с.ч).

Двигатель ЯМЗ-6563.10
также специально предназначен для установки на бортовые автомобили, тягачи, самосвалы, шасси МАЗ с колесной формулой 4х2; автопоезда на их базе полной массой до 32т. Его характеристики: Мощность 230 лошадиных сил (или 169 кВт); максимальный крутящий момент – 882 Н.м (90 кгс.м); частота при максимальном крутящем моменте – 1100-1300 мин-1; минимальный удельный расход топлива – 200 г/кВт.ч (147 г/л.с.ч).

По данным производителя, реальный расход топлива в смешанном цикле составляет 22 литра на 100 километров. Объём топливного бака: 200 литров.

Трансмиссия и гидравлика МАЗ-5551

Ярославская коробка передач ЯМЗ-236П, устанавливаемая на МАЗы в комплекте с дизельным двигателем, также довольно надёжна и проверена временем. Это пятиступенчатая МКПП с синхронизаторами на 2-3 и 4-5 передачах. Передаточное число – 7,79.

В обновленных версиях МАЗ 5551 трансмиссия получила ряд существенных конструктивных изменений. За счет доработки механизма переключения от рычага к КП удалось существенно укоротить рычаг, что облегчило работу водителя.

На МАЗ-5551 установлено традиционное для отечественных грузовиков подобного класса двухдисковое фрикционное сцепление, также производства Ярославского моторного завода. Элементы этого узла подвержены износу из-за значительных перегрузок при работе и требуют периодического обслуживания. Тормозная система: барабанные тормоза с АБС. Размер шин: 12,00R20.

Гидравлическая система автомобиля МАЗ-5551 представляет собой насос и телескопический, трехступенчатый гидроцилиндр, который и обеспечивает опрокидывание кузова. Управление происходит дистанционно из кабины.

Частью гидросистемы является гидроусилитель руля, который не только снимает с водителя излишнее напряжение, но и позволяет в полной мере реализовать хорошую маневренность автомобиля.

Внешность

Данный грузовик пришел на смену самосвалу МАЗ 5549. Основное отличие внешне – это кабина. На предыдущем поколении самосвалов использовалась кабина с закругленными формами. Такой МАЗ получил кличку «головастик». С 85-го года в свет вышел новый МАЗ-5551, который получил следующий облик:

Кабина стала более квадратной. Лобовое стекло теперь цельное, без каких-либо перегородок. Также доработана конструкция и форма головной оптики. Теперь она располагается в железном бампере. Поворотники и габаритные огни совмещены воедино и находятся на черной решетке радиатора. Для произведения ручной очистки стекол в бампере предусмотрена небольшая подножка. Поскольку кабина находится высоко, без нее залезть на МАЗ и помыть лобовое просто невозможно. Кстати, в этой кабине впервые использовали целых три дворника. Но судя по отзывам, работают они неэффективно. Дворники плохо захватывают площадь стекла и после них остается много грязных участков. Ручка двери по-прежнему металлическая. В ней же интегрирован замок. Для удобства посадки предусмотрена подножка. Кузов на МАЗ-5551 имел разную кубатуру в зависимости от модификации (это мы рассмотрим немного позже). Но вне зависимости от типа, грузовая самосвальная платформа всегда оборудовалась гидравлическим приводом. Большой цилиндр поднимал платформу на довольно большой угол.

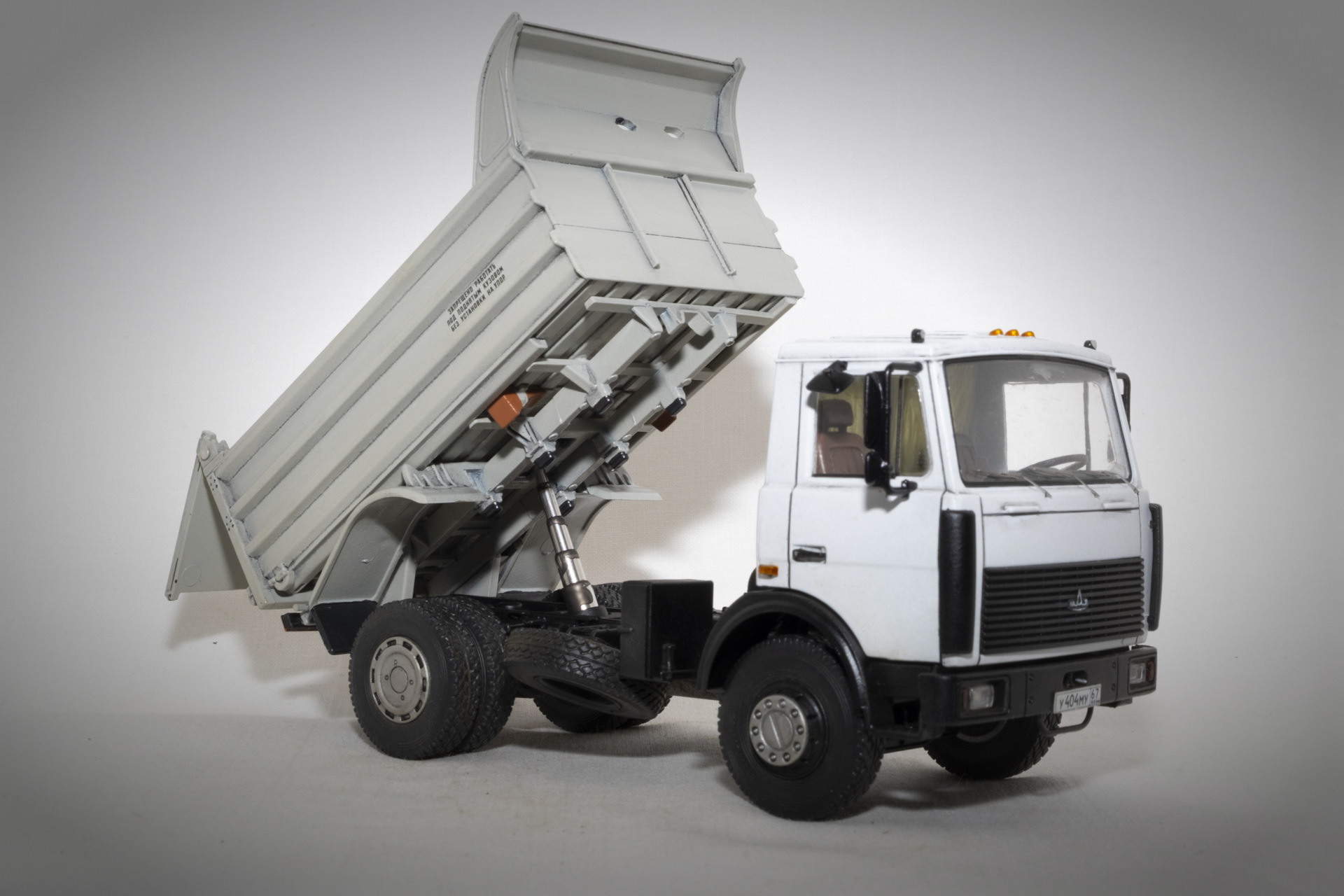

Кузов самосвала МАЗ-5551

МАЗ-5551 оборудуется цельнометаллическим кузовом. Открывание заднего борта и опрокидывание кузова осуществляется в автоматическом режиме. Для автомобиля этой марки прежних лет доступна была исключительно только односторонняя разгрузка. Далее специальные системы, устанавливаемые опционально, позволили обеспечить, при необходимости, разгрузку в три стороны.

Совсем не лишним техническим решением, реализованным в данной модели, является обогрев днища кузова за счёт отработанных газов. Это позволяет без затруднений пользоваться самосвальным механизмом даже в суровых условиях сильных морозов.

Устройство подъёма кузова МАЗ-5551 расположено под платформой. Механизм опрокидывания, как и у большинства современных самосвалов, гидравлический с пневматическим управлением. Телескопический гидроцилиндр с переменным рабочим объёмом состоит из трех последовательно выдвигающихся звеньев – такая конструкция позволяет развивать достаточные рабочие усилия при небольшой массе и размерах в сложенном состоянии. Основным ее недостатком является значительная сложность, а также возможность серьёзного засорения плотно прилегающих звеньев.

Для повышения безопасности выгрузки в управляющем клапане гидроцилиндра предусмотрено предохранительное устройство. Оно не допускает полного подъёма платформы при перегрузке более 1,5 т. Время подъёма груженого кузова при 1900 об/мин коленчатого вала двигателя составляет 15 секунд; время опускания порожнего кузова – 10 секунд.

В качестве дополнительного оборудования, на МАЗ-5551 устанавливаются: платформа увеличенного объема – 8,3 кубических метров, предпусковой подогреватель двигателя – ПЖД-30.

При этом МАЗ-5551 является очень маневренным и в два приема разворачивается даже на узкой дороге. Благодаря стабилизатору поперечной устойчивости обеспечивается повышенная устойчивость на поворотах.

Разновидности

Часто встречаются разные версии МАЗа-5551, такие как 020 с увеличенным объемом загрузки.

МАЗ-5551-020Р снабжен еще большей погрузочной поверхностью и объемом.

МАЗ-555102 имеет три комплектации – 220, 223, 225. Серия оснащена двигателями в 230 л. с.

Модель 225 оборудуется самосвалом с трехсторонней разгрузкой и возможностью сочленения в автопоезд. Грузоподъемность 9 500 кг, 220-я и 223-я версии – 10 200 и 10 100 кг соответственно.

Опционально комплектуются кондиционером, подогревателем двигателя, отопителем салона, надставными бортами, тентом, электропневмогидровыводами на прицеп, задними бамперами и боковым ограждением.

Технические характеристики

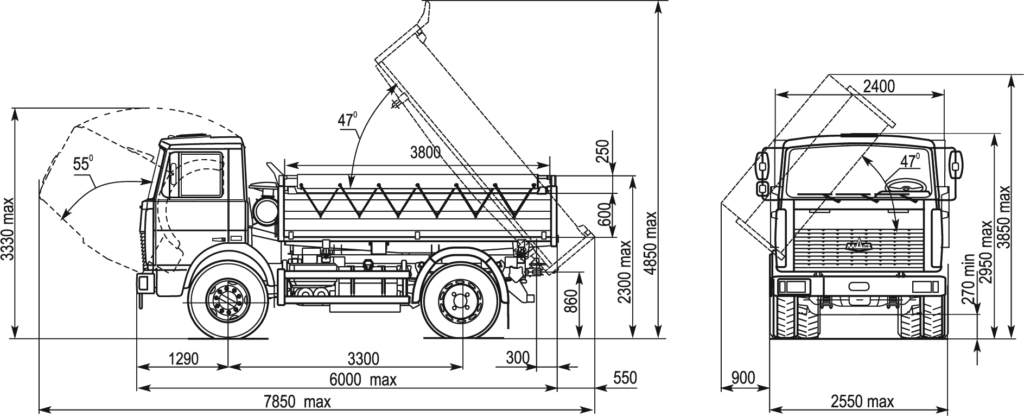

Габаритные размеры, мм

длина — 5990 (при откинутой кабине — 7850)
ширина — 2500 мм (в моделях с выгрузкой на 3 стороны — 3450 при полностью опрокинутом кузове)
высота — 2925 мм
- при откинутом назад кузове – 4850
- при выгрузке вбок – 3850
клиренс — 270 (минимальный, в районе переднего моста)

Параметры двигателя устройства

Объем — 11150 см³ (ЯМЗ-236)
Мощность — 180 л.с.
Крутящий момент — 667 Нм
Максимальная скорость — 83 км/ч (у ряда моделей может быть до 90 км/ч)

Вес МАЗ-5551 в стандартной модификации, кг

снаряженная — 7580, в т.ч.
- на передней оси — 4130
- на задней оси — 3450
- полная — 16 230, т.ч.
- на передней оси — 5980
на задней оси — 10 250

Размеры и габариты кузова

Размеры МАЗ-5551 при таком объеме платформы составляют 3800 х 2269 х 630 мм.

Для сравнения предлагаем ознакомиться с размером кузова КамАЗа бортового.

В зависимости от модификации грузоподъемность может составлять до 10,2 тонны (сопоставимо с грузоподъемностью Камаз-43118), объем кузова МАЗ-5551 – до 12,5м³ (15,5 при поднятых бортах).

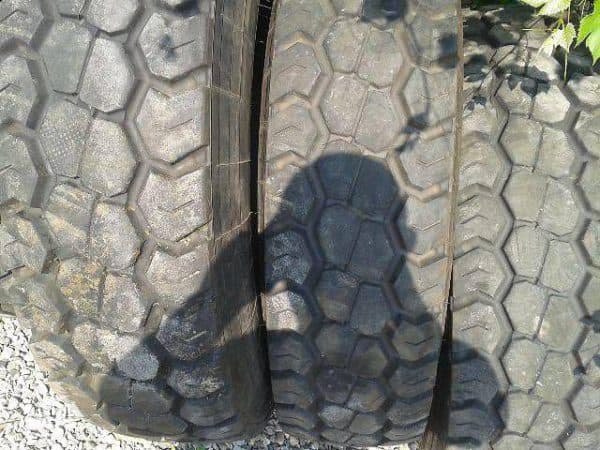

Колеса и шины

Колеса и шины тягача

колесная формула — 4х2максимальный угол наклона дорожного полотна — 25 градусов
радиус разворота — 7,9 м (габаритный – 8,6м)

Шины — 12.00 R20, допускается также установка 12,0-20 или 11.00 R20

Давление в шинах МАЗ-5551 будет зависеть от модели самих шин и грузовика. Например, для самосвала с грузоподъемностью 10т и шин 12.00 R20 — 7,1 на передней и 6,9 кгс/см2 на задней оси.
