Характеристики базового грузовика МАЗ-5334 и нескольких популярных модификаций

Автоцистерна

Стоит упомянуть об еще одной знаковой модификации – это цистерна для перевозки пищевых продуктов МАЗ 5334 АЦПТ 5 6. Основное ее назначение – развозка молока.

Производство автоцистерны началось в 1977 году и продолжалось до середины восьмидесятых. Изготовитель машины – Вологодский машиностроительный завод.

Эллиптический корпус бочки выполнен из листового алюминия 8 мм толщиной. Корпус разделен внутри на два отсека.

Для справки: Объем автоцистерны составлял 5600 литров. Снаружи она была обшита теплоизоляцией, поверх которой клались доски, а они были обтянуты листовой сталью. Такой «пирог» служил термосом, чтобы сохранить низкую температуру перевозимого молока.

Установка была оборудована звуковой сигнализацией наполнения. Заправка осуществлялась при помощи помп, которые располагались с двух сторон корпуса, а опустошение – через специальные шланги. Ниже представлены технические характеристики МАЗ 5334 АЦПТ 5 6.

• Емкость цистерны – 5600 л;
• Собственный вес автомобиля в снаряженном состоянии – 8 070 кг;
• Полный вес автомобиля – 13 895 кг;
• Габариты (длина, ширина, высота) – 7100х2500х2650;
• Диаметр молокопровода – 50 мм;
• Повышение температуры молока за 10 часов при температуре окружающего воздуха;
• +30 градусов – 2 градуса.

Грузовой специальный автокран МАЗ 5334 (КС-3577)

Грузовой специальный автокран МАЗ 5334 (КС-3577)

Технические характеристики

Габариты, мм:длинаширинавысота по кабиневысота с тентом	7040 2500 2480 2975
База, мм	3350+1250
Колея, мм	1820
Дорожный просвет, мм	330/355
Радиус поворота, м	10,2
Масса, кг:в снаряженном состоянии с лебёдкойполная	6700 10425
Грузоподъёмность, кг:по шоссепо грунту	5000 3500

Допустимая масса буксируемого прицепа, кг:по шоссепо грунту
6500 4000

Двигатель:типчисло цилиндроврабочий объём, см 2степень сжатиямощность, л.с.
ЗиЛ-1318 5996 6,5 150

Число передач
5×2

Колёсная формула
6×6

Размер шин


Запас топлива, л
2×170

Скорость максимальная, км/ч
90

Запас хода, км
850

Глубина преодалеваемого брода, м
1,4

Тормозной путь со скорости 30 км/ч, м
12
Контрольный расход топл…рости 40 км/ч, л/100 км
40

Автоцистерна

Стоит упомянуть об еще одной знаковой модификации – это цистерна для перевозки пищевых продуктов МАЗ 5334 АЦПТ 5 6. Основное ее назначение – развозка молока.

Производство автоцистерны началось в 1977 году и продолжалось до середины восьмидесятых. Изготовитель машины – Вологодский машиностроительный завод.

Эллиптический корпус бочки выполнен из листового алюминия 8 мм толщиной. Корпус разделен внутри на два отсека.

Для справки: Объем автоцистерны составлял 5600 литров. Снаружи она была обшита теплоизоляцией, поверх которой клались доски, а они были обтянуты листовой сталью. Такой «пирог» служил термосом, чтобы сохранить низкую температуру перевозимого молока.

Установка была оборудована звуковой сигнализацией наполнения. Заправка осуществлялась при помощи помп, которые располагались с двух сторон корпуса, а опустошение – через специальные шланги. Ниже представлены технические характеристики МАЗ 5334 АЦПТ 5 6.

• Емкость цистерны – 5600 л;
• Собственный вес автомобиля в снаряженном состоянии – 8 070 кг;
• Полный вес автомобиля – 13 895 кг;
• Габариты (длина, ширина, высота) – 7100х2500х2650;
• Диаметр молокопровода – 50 мм;
• Повышение температуры молока за 10 часов при температуре окружающего воздуха;
• +30 градусов – 2 градуса.

Автоцистерны ГАЗ 3307 и 3309

Бензовозы

ГАЗ 3307ГАЗ 3309

Автоцистерна имеет следующие технические характеристики:

• Снаряженная масса (без груза) – 3,63 тонны;
• Габариты авто – 6,4/2,4/2,6 м;
• Расстояние между осями (колесная база) – 3,77 м;
• Полная масса автомашины – 7,9 тонны;
• Объем цистерны – 4,9 м³;
• Дорожный просвет – 26,5 см;
• Заправочная емкость бензобака – 105 л;
• Привод колес – задний (4х2).

Бочка изготавливается из черной или нержавеющей стали толщиной 3мм, сечение цистерны овальное.

Вариант бензовоза на базе ГАЗ 3307

шасси 3309 с дизельными двигателями

Ассенизаторские машины

Вакуумная машина работает по принципу захвата жидкости за счет вакуума, который создается в цистерне вакуумным насосом. Жидкость продолжает поступать в бочку до тех пор, пока не цистерна не заполнится полностью. При заполнении емкости срабатывает специальный датчик, раздается звуковой сигнал, и вакуумный насос автоматически прекращает свою работу. Сливается жидкость из бочки самотеком – для слива открывается запорный кран. На базе шасси ГАЗ 3309 созданы ассенизаторские машины КО-503В-2, КО-522Б и КО-503В-3-01.

Ассенизаторский грузовик ГАЗ 3309

Цистерны для доставки пищевых жидкостей

Есть автоцистерны на шасси 3309, рассчитанные на доставку пищевых жидкостей – молока, кваса, питьевой воды и прочих продуктов. Бочка специально рассчитана на перевозку и хранение таких жидкостей – внутренние стенки изготовлены из пищевого алюминия. Сама цистерна герметична, а теплоизоляционный слой позволяет хранить молоко или квас в емкости длительное время. Молоковозы ГАЗ 3309 оборудованы противоскользящими поручнями вокруг цистерны, наполняется бочка с помощью встроенного в машине насоса.

Самосвал МАЗ-500: технические характеристики, цена

Самосвал МАЗ-500 является одним из базовых автомобилей советского времени. Многочисленные переработки и модернизация техники дали жизнь десяткам новых автомобилей. Сегодня МАЗ-500 с самосвальным механизмом кузова снят с производства и заменен более совершенными с точки зрения комфорта и эффективности моделями. Однако техника продолжает эксплуатироваться на территории России.

МАЗ-500 самосвал: история

Прототип будущего МАЗ-500 был создан в 1958 году. В 1963-м первый грузовик сошел с конвейера Минского завода и прошел испытания. В 1965 году был запущен серийный выпуск автомобилей. 1966 год был ознаменован полной заменой линейки грузовой техники МАЗ на семейство 500. В отличие от своих предшественников новый самосвал получил нижнемоторную компоновку двигателя. Такое решение позволило снизить вес машины и увеличить грузоподъемность на 500 кг.

В 1970 году базовый самосвал МАЗ-500 был заменен на усовершенствованную модель МАЗ-500А. Семейство МАЗ-500 выпускалось вплоть до 1977 года. В этом же году 8-тонные самосвалы были заменены на новую серию МАЗ-5335.

МАЗ-500 самосвал: технические характеристики

К особенностям устройства МАЗ-500 специалисты относят полную независимость машины от наличия или исправности электрооборудования. Даже усилитель руля работает от гидравлического привода. Таким образом, работоспособность мотора никак не связана с какими-либо электронными элементами.

Самосвалы МАЗ-500 активно использовались в военной сфере, именно благодаря такой конструктивной особенности. Автомобили доказали свою надежность и живучесть в самых тяжелых условиях. За время выпуска МАЗ-500 Минский завод выпустил несколько модификаций машины:

• МАЗ-500Ш — шасси изготавливалось под необходимую комплектацию;
• МАЗ-500В — металлическая платформа и бортовой тягач;
• МАЗ-500Г — бортовой самосвал с удлиненной базой;
• МАЗ-500С (впоследствии МАЗ-512) — версия для северных широт;
• МАЗ-500Ю (впоследствии МАЗ-513) — версия для тропического климата;
• МАЗ-505 — полноприводный самосвал.

Двигатель и трансмиссия

В базовой комплектации МАЗ-500 устанавливался дизельный силовой агрегат ЯМЗ-236. Четырехтактный 180-сильный мотор отличался V-образным расположением цилиндров. Диаметр каждой детали составляет 130 мм, а ход поршня равняется 140 мм. Рабочий объем шести цилиндров составляет 11,15 литров. Степень сжатия — 16,5.

Максимальная частота вращения коленвала составляет 2100 об/мин. Максимальный крутящий момент достигается при 1500 об/мин и равняется 667 Нм. Для регулировки числа оборотов используется центробежное всережимное устройство. Минимальный расход топлива составляет 175 г/л.с.*ч.

В дополнение к мотору устанавливается пятиступенчатая механическая коробка передач. Сухое двухдисковое сцепление обеспечивает переключение под нагрузкой. Рулевой механизм снабжается гидравлическим усилителем. Подвеска рессорного типа. Зданий мост — ведущий, передняя ось — рулевая. На обеих осях используются гидравлические амортизаторы телескопической конструкции.

Кабина и кузов самосвала

Цельнометаллическая кабина предусмотрена для перевозки трех человек, включая водителя. Из дополнительных устройств доступны:

• отопитель;
• вентилятор;
• стеклоподъемники механического типа;
• автоматический омыватель и очистители лобового стекла;
• противосолнечный козырек.

Кузов первых МАЗ-500 изготавливался из дерева. Борта снабжались металлическими усилителями. Разгрузка производилась в три стороны.

Обзор популярных моделей

Широкий выбор топливных автомобилей, сделанных на базе МАЗ, позволяет выбрать наиболее подходящий вариант. Многое зависит от целей, которые преследует потенциальный покупатель. Модели 5337, 5334 и 500 должны быть отделены от существующей линейки.

МАЗ 5337

Данная модель используется для перевозки светлых нефтепродуктов. Особая конструкция шасси делает этот вариант машины максимально маневренным. Бензовоз 5337 может легко эксплуатироваться на участках дорог с плохим качеством покрытия. Это становится возможным благодаря высокому уровню проходимости. Двухкомпонентный топливный автомобиль имеет колесную формулу 4х2. Опционально на такой автомобиль можно установить радио, люк и тахограф.

Топливный бак автомобиля оборудован специальным маркером, основной функцией которого является определение уровня перевозимого топлива. Бак также оборудован сапунным клапаном, сливной трубой и клапанами.

Технические характеристики топливного автомобиля на базе автомобиля МАЗ-5337:

Характеристики	Индикаторы
Объем бака, м3	10
Грузоподъемность, кг	8000
Колесная формула	4х2
Количество осей	2
Мощность двигателя, л.с.	180
Тип коробки передач	механический
Тип тормоза	барабан
Тип подвески	наш
Количество мест в кабине	2
Дополнительные опции	ящик для инструментов; магнитола; Люк; тахограф.

МАЗ 5334

Данная модель топливного автомобиля дополнительно оснащена сливным насосом, клапаном выхода топлива, представленным в виде пистолета и счетчиком. Это позволяет использовать бензовоз не только для хранения и перевозки топлива, но и как мобильную АЗС.

Автоцистерна МАЗ 5334 имеет односекционную конструкцию.

Благодаря особой конструкции контейнера внутри поддерживается постоянный температурный режим. В результате вероятность воспламенения топливной смеси сведена к минимуму. Кроме того, поддержание температуры на одном уровне исключает испарение жидкости при транспортировке.

Технические характеристики бензовоза МАЗ-5334:

Характеристики	Индикаторы
Объем бака, м3	9.2
Количество секций бака	1
Колесная формула	4х2
Количество осей	2
Тип коробки передач	механический
Тип тормоза	барабан
Тип подвески	наш

МАЗ 500

Бензовоз построен на базе грузовика МАЗ 500. Надежная конструкция шасси такой машины облегчает эксплуатацию на дорогах с плохим качеством покрытия.

Технические характеристики бензовоза на базе МАЗ-500:

Характеристики	Индикаторы
Грузоподъемность, кг	8000
Колесная формула	4х2
Количество осей	2
Мощность двигателя, л.с.	243
Тип коробки передач	механический
Тип тормоза	барабан
Тип подвески	наш
Объем бака, м3	одиннадцать

Автокран

Одна из установок, монтируемая на базе 5334 – автомобильный кран КС 3577, больше знаменитый как «Ивановец».

Это агрегат на автомобильной базе, который предназначен для широкого спектра грузоподъемных операций. Главная особенность автокрана в том, что он обладает высокой производительностью. Поэтому он широко применяется в строительных целях и сельском хозяйстве.

Следует также отметить, что автокран отличается высокой ремонтопригодностью и хорошей проходимостью. Установка способна перемещать различные грузы, в том числе железобетонные изделия, металлические конструкции и лесоматериалы.

«Ивановец» был оснащен трапецеидальным опорным контуром. Это способствовало повышению грузоподъемности, если сравнивать с другими машинами такого класса.

Крутящий момент вырабатывается силовым агрегатом через (КОМ) коробку с отбором мощности. Он используется для вращения механизма поворота.

Конструкция стрелы и лебедки

Автокран МАЗ 5334 с серийным номером КС 3577 оснащен двухсекционной гидравлической стрелой. Причем подвижная часть способна выдвигаться на высоту до 6 м с помощью двух гидроцилиндров, которые связаны друг с другом соединительными муфтами.

Если нужно повысить высоту подъема подъема крюка или расширить рабочую область, есть дополнительная часть фермовой конструкции. Устройство стрелы дает возможность перемещать груз как в горизонтальной, так и в вертикальной плоскости.

Грузовая лебедка состоит из:

• барабана;
• ленточного тормоза;
• гидравлического замыкателя барабанного типа;
• цилиндрического 2хступенчатого редуктора;
• гидравлического мотора.

Для поворота используется роликовый опорный круг с зацеплением по внутренней части.

Кабина и платформа

Кабина крановщика размещается на поворотной платформе, отличается многофункциональностью. Кроме этого, она оснащена вентиляционной системой, автономной печкой, освещением, аптечкой и защитными козырьками.

Пространство отделано виброизолирующим материалом. Все электрооборудование крана питается от 24 вольт. Внутри установлены приборы, контролирующие грузоподъемность, нагрузку на стрелу, а еще реле. Если показатели отходят от нормы, включается система безопасности, блокирующая ту или иную систему.

Хочется добавить, что платформа оснащена четырьмя гидравлическими аутригерами. Эти механизмы позволяют зафиксировать автокран в необходимом положении. Тем самым обеспечивается устойчивость при грузоподъемных операциях.

Автокран «Ивановец» относится к легкой серии автомобильных кранов. У КС 3577 технические характеристики превосходят параметры аналогичных собратьев. Основные параметры рассмотрим ниже.

• Грузовое шасси под названием МАЗ 5334 (формула колес 4х2, двигатель ЯМЗ с индексом 236НЕ2);
• Мощность двигателя – 230 л.с;
• Длина стрелы – 14 метров;
• Грузоподъемность – 14000 кг;
• Скорость вращения механизма поворота – 1 об/мин;
• Скорость, которая приходится на подъем или опускание груза – 10 м/мин;
• Масса автокрана – 15500 кг;
• Нагрузка на переднюю или заднюю ось – 6,1 или 9,4 т.с;
• Габариты 9850х2500х3650 мм;
• Максимальная скорость передвижения транспорта – 85 км/ч.

Устройство

В основе машин лежит рамное шасси, оснащенное V-образными дизельными силовыми агрегатами. На ранних машинах использовались атмосферные моторы, которые позднее заменили версиями с компрессором. Крановое оборудование располагается на коробчатой раме, жестко установленной на лонжеронах шасси.

Для регулировки угла установки стрелы используются гидроцилиндры. Ранние модели крана КС-3571 имели 2 цилиндра, позднее стал применяться 1 с увеличенными размерами и мощностью. На машине используется телескопическая 2-секционная стрела, регулировка вылета настраивается гидравликой. Существовала мелкосерийная модификация, оборудованная механической настройкой длины стрелы.

Гидравлический насос расположен на редукторе отбора мощности, установленном на коробке передач. Механизмы подъема крюка и поворота оборудованы отдельными гидромоторами и многоступенчатыми редукторами. Для остановки узлов применяются тормозные механизмы. По углам опорной платформы установлены выносные упоры, оснащенные гидравлическими цилиндрами.

Модификация крана КС-35715 отличается применением усовершенствованного шасси МАЗ-5337, оборудованного 230-сильным дизелем с турбокомпрессором. Для увеличения рабочей зоны используется стрела, собранная из 3 секций. Регулировка вылета осуществляется гидравликой и механическим тросовым приводом. Оголовок внешней секции допускает размещение решетчатого удлинительного гуська. При движении по шоссе кран автомобильный КС-35715 развивает скорость 60 км/ч.

Модификация автокрана КС-35719 имеет грузоподъемность 16 т, устанавливается на шасси грузовиков МАЗ, КамАЗ или Урал с приводом на задний мост или все колеса. Выпуск техники осуществляет предприятие, находящееся в г. Клинцы. Машины оборудуются электронным контроллером с блоком памяти, который обеспечивает повышенный уровень безопасности при работе.

Похожие по характеристикам и конструкции машины выпускает Минский завод автокранов МАЗ. Техника под брендом «Силач» имеет грузоподъемность от 18 т.

Военное оснащение на шасси МАЗ-5334 и 5337. Автомобили Советской Армии 1946-1991

Военное оснащение на шасси МАЗ-5334 и 5337

На шасси 5334 устанавливали прежние типовые кузова К-500 и КМ-500 с оборудованием тяжелых механических мастерских уже известных типов (от ММ-1 до ММ-13), к которым в 1989 году добавились мастерская по изготовлению резинотехнических изделий и инструментальная револьверно-токарная МРТИ-1, работавшие с двухосными прицепами-фургонами для доставки инструментов, имущества и расходных материалов. В 1979 году с автомобиля МАЗ-500А на это шасси была переставлена доработанная топливная автоцистерна АЦ-8-5334 вместимостью 8 тыс. л, которую приняли на вооружение в 1981 году. В ее состав также входили самовсасывающий центробежный насос СЦЛ-20-24, пульт управления, фильтры, счетчики, коммуникации, контрольная аппаратура и раздаточные краны. Полная масса машины сократилась до 15,3 т. В 1980 – 1984 годах батайский завод собирал автоцистерну-мазутовоз АЦМ-8-5334 для перевозки и раздачи тяжелых видов топлива. Аэродромный топливозаправщик ТЗА-7,5-5334 (АТЗ-7,5-5334), принятый на вооружение в 1981 году, также принципиально не отличался от модели ТЗА-7,5-500А со стальной цистерной емкостью 7,5 тыс. л и задним блоком управления. В его комплектацию входили модернизированный насос СЦЛ-20-24Г производительностью 600 л/мин, новые счетчики, фильтры, раздаточные краны, напорные и всасывающие рукава, что привело к увеличению полной массы машины до 15,3 т. Последней в этом ряду в 1988 году стала заправочная автоцистерна АЦ-9-5337 (АТЗ-9-5337) вместимостью 9 тыс. л на шасси 5337 с короткой кабиной. Ее выпуском занимался харьковский завод ХЗТМ. Машина оснащалась насосом СЦЛ-20-24А производительностью 750 л/мин для одновременной заправки двух потребителей, новыми коммуникациями, фильтрами, кранами, индивидуальным набором принадлежностей, двумя огнетушителями и устройством для отвода статического электричества. Ее полная масса достигла 16,5 т. На общих погрузочно-разгрузочных работах в войсках продолжал использоваться стреловой 6,3-тонный автокран К-67, переставленный на шасси 5334, а в 1980-е годы применялся новый многоцелевой 12,5-тонный гидравлический кран КС-3577 Ивановского завода на том же шасси с двухсекционной телескопической стрелой и удлинителями, позволявшими работать на высоте более 20 м.

Тяжелая мастерская МРТИ-1 в кузове КМ-500 на 9-тонном шасси МАЗ-5334. 1989 год.

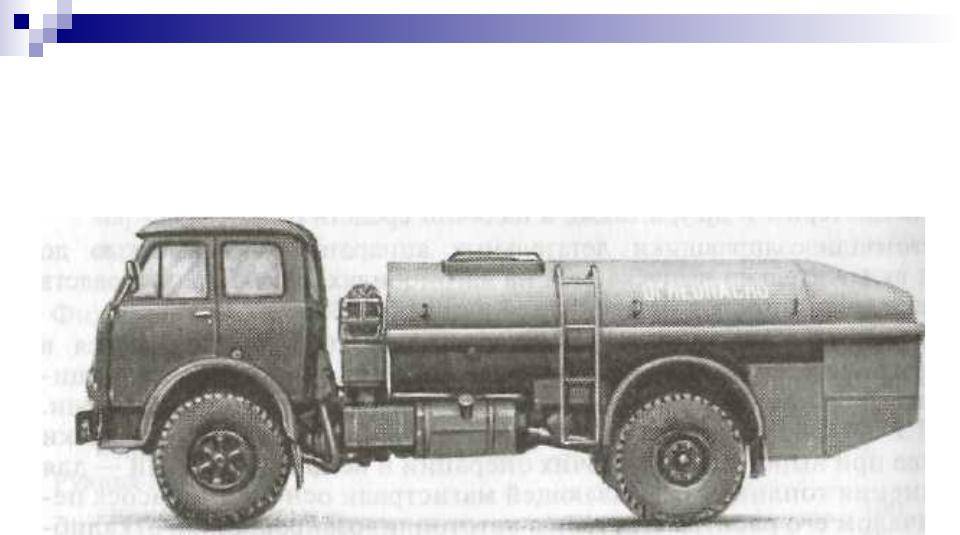

Топливная автоцистерна АЦ-8-5334 на шасси МАЗ-5334 с насосным оснащением. 1979 год.

В 1986 году Минский автозавод собрал первый прототип своего нового 11-тонного трехосного армейского грузового автомобиля МАЗ-6317 (6×6) с односкатной ошиновкой всех колес и удлиненной гражданской кабиной, служившего для доставки военнослужащих, транспортировки военных грузов и буксировки армейской техники по дорогам общего пользования и пересеченной местности. Одновременно появился унифицированный с ним седельный тягач 6425, который испытывался с полуприцепом МАЗ-938Б в составе автопоезда полной массой 44 т. Довести их до промышленного изготовления в советское время уже не удалось, а после распада СССР и образования независимой Республики Беларусь положение завода оказалось достаточно сложным. Переход от перестройки к экономическим реформам начала 1990-х годов ознаменовался крупными финансовыми и политическими потрясениями, поставившими МАЗ на грань катастрофы. Несмотря на это, заводу довольно быстро удалось выйти из кризиса, разработать и поставить на конвейер модернизированные и новые грузовые автомобили. С 1995 года среди них был и обновленный армейский вариант 6317, оснащенный дизельным двигателем ЯМЗ-238Д V8 с турбонаддувом мощностью 330 л.с. и механической 9-ступенчатой коробкой передач. Образование независимой Беларуси привело в 1991 году к выделению военного спецпроизводства МАЗа в самостоятельное предприятие – Минский завод колесных тягачей (МЗКТ), который стал основным поставщиком тяжелых многоосных шасси в Россию.

Опытный грузовик МАЗ-6317 с лебедкой, односкатными колесами и гражданской кабиной. 1986 год.

Начинка

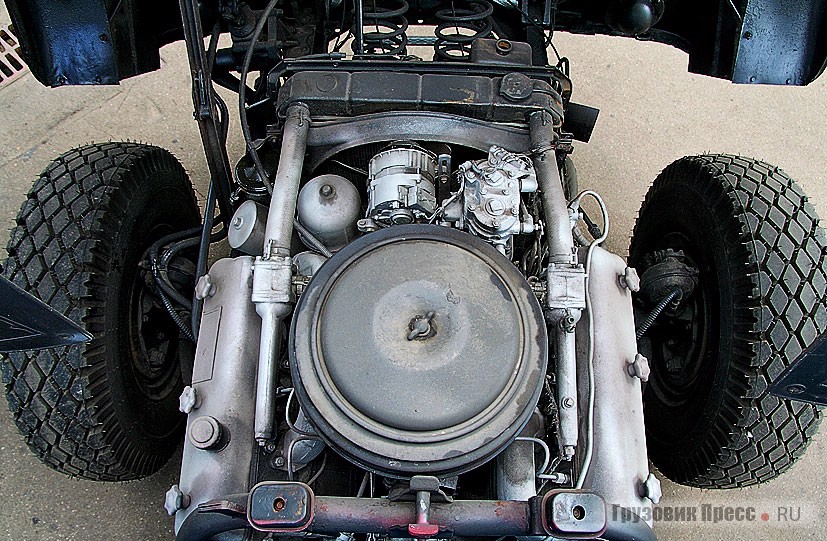

Попавшая ко мне на тест машина оснащена одним из наиболее распространенных и популярных ярославских моторов – ЯМЗ-236, 12-клапанная V-образная «шестерка» развивает мощность 180 л.с. и обеспечивает максимальный крутящий момент 667 Н.м. Пик крутящего момента приходится на 1500 мин-1, благодаря чему мотор неплохо тянет на «низах», что нетипично для старых дизелей. Но ЯМЗ-236 известен в народе другим, не самым положительным свойством. При разработке мотора конструкторы предпочли наиболее благоприятный порядок работы цилиндров по схеме 1–4–2–5–3–6. Это позволило добиться наибольшего КПД, но подобный алгоритм влечет за собой высокую неравномерность крутящего момента и неуравновешенность момента сил инерции второго порядка. Поэтому мотор получился очень вибронагруженным даже по меркам семидесятых годов. Резонансные колебания передавались на кабину и органы управления. Для решения этой проблемы конструкторам пришлось мудрить с креплением силового агрегата к раме. Частичным решением проблемы стало размещение двигателя и КП на трех подушках – две спереди и одна в хвостовой части.

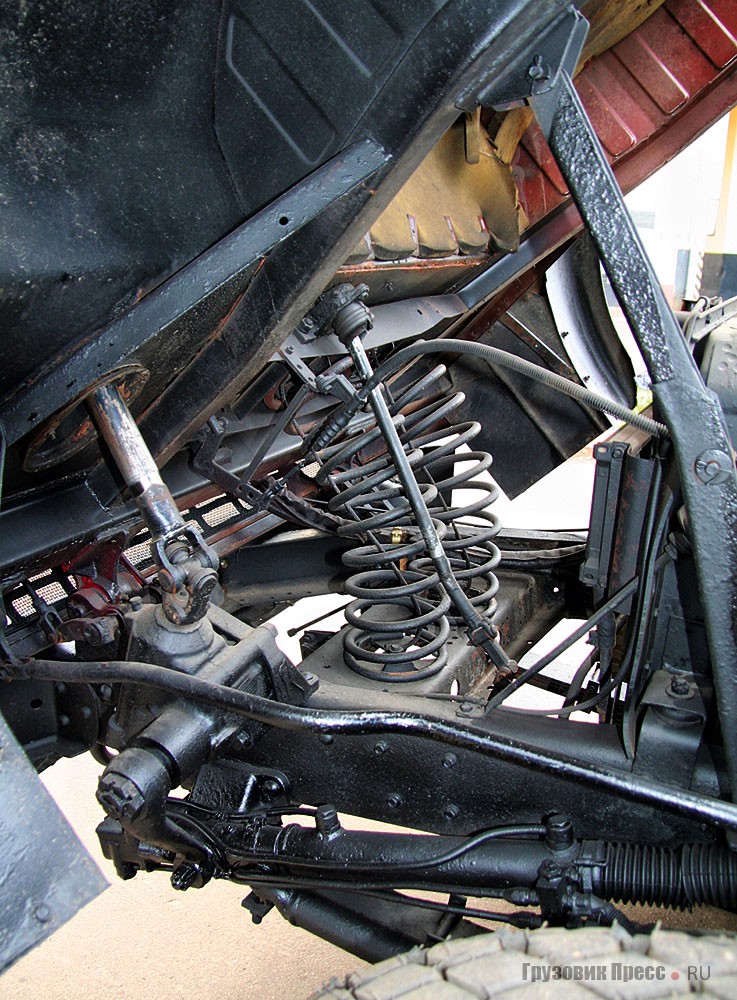

Для еще большего комфорта применены удлиненные по сравнению с МАЗ-500А передние рессоры и улучшенные телескопические амортизаторы, что кроме всего прочего позволило увеличить максимальную скорость грузовика. Порожний автомобиль перестал козлить и легко держал прямую при езде.

Пятиступенчатая (с повышающей V передачей) ярославская коробка передач ЯМЗ-236П имеет 3-ходовую схему и оснащена синхронизаторами на II–III и IV–V передачах. Она выполнена по схеме, в которой соответствующие шестерни всех передач, кроме первой и заднего хода, находятся в постоянном зацеплении с шестернями первичного и вторичного валов. Применив в системе трансмиссии сухое двухдисковое сцепление, конструкторам удалось обеспечить плавные четкие переключения. Все описанные обновления позволили увеличить ресурс базового автомобиля МАЗ-5335 до 320 тыс. километров (типичный показатель для европейских машин середины 1970-х) и кроме всего прочего снизили трудоемкость обслуживания. Кстати, гарантия на грузовики семейства МАЗ-5335 составляла 12 месяцев при условии, что пробег за данный период не превысил 30 тыс. км, а потребитель соблюдал правила хранения, эксплуатации и обслуживания автомобиля.

Из интересных конструкторских находок можно отметить новый задний мост. Он сконструирован таким образом, что, меняя только размерность шин и количество зубьев в колесных редукторах, разработчики могли менять передаточное число. Таким образом, на всех модификациях МАЗ-5335, будь то тягач, бортовой грузовик или самосвал, применялся идентичный задний мост. При этом передаточные числа могли быть разными в зависимости от специфики грузового автомобиля.

Остается только добавить, что в 1977 году впервые на минских грузовиках была применена двухконтурная тормозная система с раздельным приводом тормозов по осям, что существенно улучшило активную безопасность многотонников и опять же позволило увеличить максимальную скорость автомобиля.

Техническая характеристика грузовика МАЗ-5335

Габаритные размеры (без тента), мм	7250х2500х2720
Колесная формула	4х2
Грузоподъемность, кг	8225
Снаряженная масса, кг	6725
Полная масса, кг	14 950
Колесная база, мм	3950
Клиренс, мм	270
Двигатель:объем, cм3максимальная мощность, л.с.максимальный крутящий момент, Н.м	ЯМЗ-23611 150180 при 2100 мин-1667 при 1500 мин-1
Количество передач вперед/ назад	5/ 1
Сцепление	Двухдисковое, сухое
Расход топлива в смешанном цикле, л/100 км	22
Подвеска передняя/ задняя	Рессорная
Тормоза	Барабанные, пневматические
Объем топливного бака, л	200

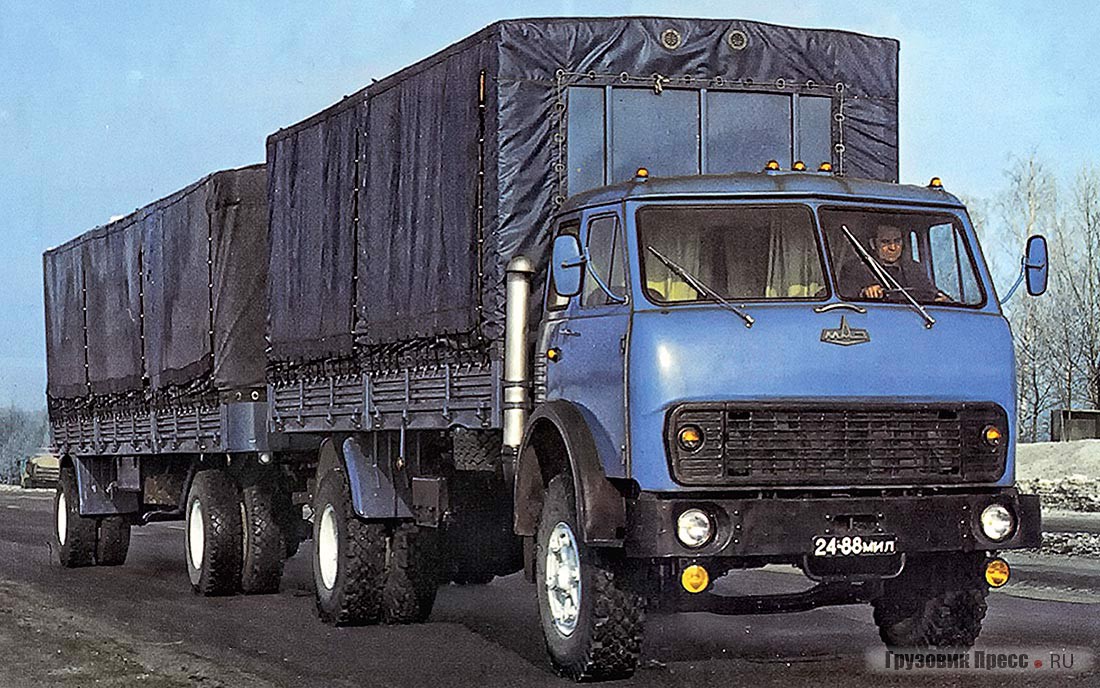

Основные черты

Сейчас можно долго критиковать МАЗы пятисотого семейства за шумный двигатель, жесткую подвеску и кучу других конструктивных недостатков. Однако нужно учесть, что для своего времени это была перспективная машина с огромным ресурсом узлов до капитального ремонта. Она славилась неубиваемостью и ремонтопригодностью.

Грузовой автомобиль с серийным номером 5334 любили и шоферы, и механики. Он был широко распространен на территории всего СССР от Калининграда – до Камчатки, от Крайнего Севера – до Кавказа.

Кроме того, машина поставлялась на экспорт и была хорошо знакома во многих странах, таких как Венгрия, ГДР, Куба и другие. Выпуск данной модели уже давно прекращен. Однако до до сих пор еще нет-нет, да и промчится сине-желтый «Ивановец». В нем сразу чувствуется сочетание силы и мощи, которое направлено на мир, созидание и службу людям.

Чтобы купить МАЗ 5334, нужно очень постараться его найти. Грузовик с пробегом обойдется в 120-150 тысяч рублей. С хорошим состоянием и на ходу расценки начинаются от 350 тысяч рублей.

Бензовозы

Бензовоз – это спецтехника, которая используется для перевозки нефтепродуктов, в специально предназначенной для этих целей цистерне. Производство этой спецтехники связано со строгим соблюдением всех требований пожарной безопасности, за счет использования современных качественных материалов. При перевозке горючих материалов особое значение имеет маневренность автомашины.

Сегодня в продаже имеется много видов бензовозов, которые различаются по назначению и возможностям. Их можно разделить по двум показателям – типу перевозимого груза и способу соединения цистерны:

• Нефтевоз – цистерна предназначена для транспортировки продуктов нефтяной отрасли;
• Газовоз – цистерна предназначена для перевозки сжиженного газа под определенным давлением;
• Масловоз – цистерна служит для транспортировки масла;
• Мазутовоз – цистерна перевозит битум и мазут;
• Бензовоз — цистерна предназначена для перевозки дизельного топлива и бензина.

По типу сцепления цистерны с автомашиной, разделяются три основных метода:

1. Автоцистерна – находится прямо на шасси машины;
2. Прицеп-цистерна – устанавливается на отдельное шасси;
3. Полуприцеп цистерна – устанавливается на дополнительную подкатную тележку с поворотной платформой.

Бензовоз, снабженный счетчиком учета топлива, раздаточным пистолетом и насосом, называется топливозаправщиком. Его широко используют в сельском хозяйстве, для заправки тракторов прямо в поле и в аэропортах, для заправки самолетов. Следует отметить, что каждый бензовоз имеет свою маркировку, где указан объем цистерны. Например, автоцистерна с объемом 4500 литров обозначается АЦ-4,5. Объем бензовоза может быть разным, от 1,2 до 8 тыс. литров, полуприцепы способны перевозить до 30 тыс. литров. Цистерна с 5 тыс. объемом имеет внутренние перегородки, снижающие гидроудары во время движения. Бензовозы заполняются ГСМ, как нижним, так и верхним способом. Обязательным оснащением автоцистерн является:

• Дыхательный клапан — для сброса излишнего давления, связанного с испарением бензина;
• Патрубки для слива с задвижками;
• Водяной отстойник;
• Средства пожаротушения;
• Тара с песком.

На тему грузоперевозок:

• 06.02.2020 Как оборудовать бензовоз?
• 01.12.2013 Автоцистерны (история создания). Часть 3.
• 09.10.2013 Автоцистерны (история создания). Часть 2.
• 20.06.2019 Еще раз о грузах наливных

Бензовозы

Устройство

Цистерна, которой оснащается данная вариация спецтехники, имеет специальный маркер и дыхательный клапан. Первый устанавливается для того, чтобы показывать уровень топлива, транспортируемого внутри емкости. Наличие дыхательного клапана избавляет от опасности появления избыточного давления. К цистерне подсоединены сливные патрубки. На них установлены задвижки быстрого действия и специальные отстойники с водоотделительной системой.

При условии, если объем цистерны превышает 5000 литров, емкость дополнительно оснащается волнорезами, расположенными перпендикулярно и продольно относительно корпуса. Наличие данных элементов обеспечивает понижение гидравлических ударов во время транспортировки жидкости.

Внутреннее пространство резервуара может быть поделено на две секции. В двухсекционных цистернах можно перевозить разные виды топлива или бензин с разными октановыми числами.

Шасси МАЗ производится при использовании различных колесных формул. Уже в базовой комплектации бензовозы оборудованы рессорной и пневматической подвеской.

Бензовозы МАЗ имеют рамную конструкцию. Емкость располагается на этой раме. Здесь можно говорить о максимальной прочности и надежности всего узла. Благодаря высокому качеству соединений, бензовоз очень уверенно себя чувствует на дорогах с любым качеством покрытия.

Автокран

Одна из установок, монтируемая на базе 5334 – автомобильный кран КС 3577, больше знаменитый как «Ивановец».

Это агрегат на автомобильной базе, который предназначен для широкого спектра грузоподъемных операций. Главная особенность автокрана в том, что он обладает высокой производительностью. Поэтому он широко применяется в строительных целях и сельском хозяйстве.

Следует также отметить, что автокран отличается высокой ремонтопригодностью и хорошей проходимостью. Установка способна перемещать различные грузы, в том числе железобетонные изделия, металлические конструкции и лесоматериалы.

«Ивановец» был оснащен трапецеидальным опорным контуром. Это способствовало повышению грузоподъемности, если сравнивать с другими машинами такого класса.

Крутящий момент вырабатывается силовым агрегатом через (КОМ) коробку с отбором мощности. Он используется для вращения механизма поворота.

Конструкция стрелы и лебедки

Автокран МАЗ 5334 с серийным номером КС 3577 оснащен двухсекционной гидравлической стрелой. Причем подвижная часть способна выдвигаться на высоту до 6 м с помощью двух гидроцилиндров, которые связаны друг с другом соединительными муфтами.

Если нужно повысить высоту подъема подъема крюка или расширить рабочую область, есть дополнительная часть фермовой конструкции. Устройство стрелы дает возможность перемещать груз как в горизонтальной, так и в вертикальной плоскости.

Грузовая лебедка состоит из:

• барабана;
• ленточного тормоза;
• гидравлического замыкателя барабанного типа;
• цилиндрического 2хступенчатого редуктора;
• гидравлического мотора.

Для поворота используется роликовый опорный круг с зацеплением по внутренней части.

Кабина и платформа

Кабина крановщика размещается на поворотной платформе, отличается многофункциональностью. Кроме этого, она оснащена вентиляционной системой, автономной печкой, освещением, аптечкой и защитными козырьками.

Пространство отделано виброизолирующим материалом. Все электрооборудование крана питается от 24 вольт. Внутри установлены приборы, контролирующие грузоподъемность, нагрузку на стрелу, а еще реле. Если показатели отходят от нормы, включается система безопасности, блокирующая ту или иную систему.

Хочется добавить, что платформа оснащена четырьмя гидравлическими аутригерами. Эти механизмы позволяют зафиксировать автокран в необходимом положении. Тем самым обеспечивается устойчивость при грузоподъемных операциях.

Автокран «Ивановец» относится к легкой серии автомобильных кранов. У КС 3577 технические характеристики превосходят параметры аналогичных собратьев. Основные параметры рассмотрим ниже.

• Грузовое шасси под названием МАЗ 5334 (формула колес 4х2, двигатель ЯМЗ с индексом 236НЕ2);
• Мощность двигателя – 230 л.с;
• Длина стрелы – 14 метров;
• Грузоподъемность – 14000 кг;
• Скорость вращения механизма поворота – 1 об/мин;
• Скорость, которая приходится на подъем или опускание груза – 10 м/мин;
• Масса автокрана – 15500 кг;
• Нагрузка на переднюю или заднюю ось – 6,1 или 9,4 т.с;
• Габариты 9850х2500х3650 мм;
• Максимальная скорость передвижения транспорта – 85 км/ч.
