Принцип работы и устройство ассенизаторской машины на базе КамАЗ

Ассенизаторская машина и её применение

Автомобиль-ассенизатор может выкачивать практически любые нечистоты (за исключением взрывоопасных и горючих жидкостей). Содержимое туалетов, выгребных ям, отстойников — со всем этим справляется ассенизаторская машина. Цена на такой транспорт варьируется в зависимости от марки автомобиля, типа вакуумного насоса, а также объёма цистерны.

При помощи труб и насоса загрязнённая жидкость транспортируется в герметичную ёмкость. Далее все нечистоты завозятся на специальную точку переработки. Процесс ассенизации способствует предотвращению кучи неисправностей, связанных с канализационной системой. Ведь при заполнении канализации различными фекалиями через некоторое время вся жидкость польётся обратно, откуда стекала. Чтобы предотвратить этот неприятный момент, и используются машины — ассенизаторы.

Помимо очищения выгребных ям и отстойников от нечистот, ассенизаторская машина может выполнить функцию осушения водоёма, очистки колодца или же просто вывезти трудноперерабатываемые отходы. И это только краткий список всех сфер применения ассенизатора.

Зачастую во многих крупных городах ассенизаторская машина практически не используется. Чаще всего этот транспорт заказывают жители частных домов для откачки фекалий из выгребных ям. Для некоторых людей, которые пользуются услугами ассенизатора (в частности и владельцев загородных домов), данная услуга является недёшевым удовольствием.

Применение ассенизаторской машины имеет много плюсов. Основной из них – это поддержка экологической чистоты в окружающей среде. Ассенизация помогает избежать множества природных проблем, оздоровляя при этом город и страну в целом.

Учитывая надёжность, удобство в эксплуатации, ремонтопригодность и остальные достоинства ассенизаторской машины, цены на неё вполне демократичны.

При выборе ассенизаторской машины каждый житель России может остановиться как на государственной, так и на частной организации. Но, заказывая государственную службу, не надейтесь на её быстрый приезд (впрочем, если у вас есть свободное время, можете смело ждать). Зато цены на услуги чуть ниже, чем у частных фирм. Конечно, лучше всего потратить больше денег и вызвать именно частную организацию. Машина приедет очень быстро и сделает всю работу за пять минут.

Принцип работы ассенизатора ГАЗ 3307

Основные технические характеристики и ширина ассенизаторской машины допускает установку на шасси емкость или резервуары различного объёма. Учитывая то, что задача машины заключается не в простой откачке жидкости, а в заборе жидких бытовых отходов, которые имеют структуру, приближенную к суспензии, используют специальную конструкцию вакуумного насоса для откачки. Мощность вакуумного насоса создаёт достаточное разряжение внутри установленной емкости, что даже в эксклюзивных случаях удаётся откачать жидкость со сложными примесями и предметами, например, из пруда можно выкачать не только воду, но и тину, ракушки и даже мелкую речную рыбу.

В основе конструкции используется цельнометаллическая конструкция резервуара, который устанавливается на шасси машины.

В верхней части имеется встроенный вакуумный насос на горловине, к основной части которого подключается основная магистраль, предусмотренная в конструкции вакуумного насоса. Кроме этого в машине, в нижней части установлен четырёх-ходовой технологический кран, который предусмотрен для слива ЖБО в месте утилизации.

Цистерна выдерживает различное давление, стойкое химическое покрытие предотвращает от проявления возможной коррозии. Для безопасности передвижения по магистралям автодорога, ассенизаторская машина ГАЗ 3307 должна быть выкрашена в ярко-оранжевый цвет, или красный оттенок, а также оснащена звуковыми и цветовыми сигналами, позволяющие определить транспортное средство на трассе.

Технические параметры ассенизаторской машины ГАЗ 3307

Рассмотрим в качестве основной базы модель КО-503В2, которая является распространённой моделью для большинства потребителей.

«Важно!Технологическая коробка отбора мощности ГАЗ 3307 ассенизатор способна откачать вакуумным насосом ЖБО, общий максимальный вес которой может достигать 4100 кг.»

Модернизация популярной серии ассенизаторов

Современные модели ассенизаторской техники получили новый технический облик, и большие технические возможности, которые включают в себя:

• Увеличенный объем резервуара — до 4 м3.
• Оснащение импортными аналогами всасывающих рукавов.
• Монтаж обновлённым вариантом вакуумного насосного оборудования импортного производства.
• Новые варианты импортных аналоговых быстроразъёмных соединений, которые обеспечивают взаимодействие между всасывающими конструкциями рукавов, а также с цистерной.
• Для нового варианта вакуумного типового фильтра предусмотрена конструкция фильтрового элемента.

При достижении определённого уровня жидкости происходит срабатывание при помощи сигнально-звуковых устройств специального вида.

Техническое оборудование для шасси ассенизатора ГАЗ 3307

Согласно техническому паспорту, ассенизаторские машины оснащаются основными и вспомогательными узлами управления, которые представлены следующими позициями:

• Резервуар-цистерна с объёмом до 4 м3.
• Универсальное сигнально-предохранительное устройство.
• Встраиваемый специальный лючок приёмного типа.
• Всасываемый шланг специального типа исполнения.
• Краны взаимодействия и управления с трубопроводом.
• Технологические площадки для управления резервуаром.
• Дополнительные варианты навесного и электрического оборудования.

Силовой агрегат, предусмотренный в машине, отвечает высоким мировым требованиям по экологическому стандарту Евро 3. Благодаря прекрасным ходовым и манёвренным характеристикам, машина отлична маневрирует на сложных трассах, а также в пределах сельской местностью. Дополнительно автомобиль оснащается баком, предназначенный для заполнения чистой воды, объем бака – 20 литров.

Дополнительные возможности ассенизаторской техники

Оператор ассенизаторской машины может управлять функционалами спецтехники при помощи пульта дистанционного управления. Наличие сигнальных систем предупреждает оператора о том, что в резервуаре емкости произошло перенасыщение отходами ЖБО. Опорожнение отходов осуществляется как самотёком, так и при помощи вакуумного насоса.

Утилизация жидких отходов производится на специальных площадках, которые разрешены местным департаментом ЖКХ, а также положения экологической полиции вашего города. При вывозе ЖБО необходимо строго соблюдать требования экологических и санитарных норм, как для транспортировки, так и для утилизации отходов на специальных площадках.

Модели ассенизаторских машин на шасси ГАЗ

На базе автомобилей ГАЗ создано несколько моделей ассенизаторских машин:

• КО-503В-3;
• КО-503В-2;
• КО-503В;
• КО-522А;
• КО-522Б;
• ГАЗ-САЗ-39014-10;
• ГАЗ-САЗ-3901-12.

Машина КО-503В-2

Базовым шасси модели является ГАЗ 3309. При заполнении цистерны сигнал шасси включается автоматически.

Так выглядит вакуумный грузовик ГАЗ КО-503В-2

В конструкции предусмотрен длинный всасывающий рукав (6 метров), используется модернизированный вакуумный насос. У автомобиля следующие технические характеристики:

• Емкость цистерны – 3,75 куб. м;
• Производительность насоса – 240 м3/ч;
• Масса полностью груженого авто – 8, 2 тонны;
• Длина машины – 7 м;
• Ширина – 2,2 м;
• Высота – 2,6 м;
• Максимальная глубина очищаемой емкости – 4 м;
• Среднее время наполнения бочки – от 3 до 6 мин.

Силовым агрегатом машины является дизельный двигатель мощностью 125 л. с.

Машина КО-503В-3-01

Вакуумная машина служит не только для забора и перевозки жидкостных отходов, но и для транспортировки мобильных биотуалетов. В конструкции предусмотрен отсек для чистой воды, его вместимость 0,5 куб. м. Объем самой основной емкости равен 3,25 куб. м, бочка заполняется за 5 минут. Техника может одновременно перевозить до двух биотуалетов.

Машина КО-503В

Модель имеет почти такие же технические характеристики, как и модель КО-503В-2. Основное отличие в том, что базовым шасси для КО-503В служит ГАЗ 3307, и на машину устанавливается бензиновый мотор объемом 4,25 л.

Машина КО-522 и ее модификации

Марка КО-522А базируется на основе ГАЗ 3307, модификация КО-522Б – на базе ГАЗ 3309. Следует отметить, что еще существует модель КО-522Г, в основе вакуумной машины HYUNDAI HD78.

Технические характеристики КО-522А:

• Объем бочки – 4 куб. м;
• Максимальная масса груженого автомобиля – 7,85 тонны;
• Длина авто – 6,65 м;
• Ширина – 2,3 м;
• Высота – 2,65 м;
• Глубина очистной ямы (max) – 4 метра;
• Тип двигателя на шасси – бензиновый;
• Время заполнения бочки – от 3 до 6 минут.

На модели КО-522Б устанавливается дизельный мотор, полная масса загруженного авто равняется 8,2 тонны.

Машина ГАЗ-САЗ-39014-10 (39014-11)

Ассенизаторские машины САЗ-39014-10 и САЗ-39014-11 Саранский завод производит с 2014 года. «Десятка» создана на шасси 33098, 33096 и 3309, для «одиннадцатой» основой послужило шасси полноприводного грузовика «Земляк» (ГАЗ 33086).

Внешний вид нового ассенизаторского автомобиля Земляк

Новые модели комплектуются вакуумными насосами КО-503, всасывающие рукава имеют диаметр 100 мм, длина рукавов 4 метра. В качестве силового агрегата может быть установлен либо минский дизельный двигатель Д 245, либо ярославский дизель ЯМЗ 5344.

Технические характеристики моделей:

• Объем цистерны – 3,9 куб. м;
• Максимальная масса полностью груженой машины – 8,18 т (для шасси 33096 – 8.07 т);
• Масса снаряженная – 4, 16 т;
• Длина машины – 7 м;
• Ширина – 2,3 м;
• Высота – 2,6 м;
• Тип двигателя – дизельный;
• Класс экологии – Евро 4.

Машина ГАЗ-САЗ-39014-12

Новый ассенизатор САЗ-39014-12 выпускается Саранским заводом, модель появилась в 2014 году. Авто имеет следующие технические характеристики:

• Объем цистерны – 3,9 м³;
• Максимальный вес груженой машины – 8,7 т;

• Длина всасывающих рукавов – 4 м;

  Схема устройства всасывающих рукавов

• Тип вакуумного насоса – КО-503;
• Класс экологии – Euro 4.

Модель создана на базе шасси грузовика Газон некст ГАЗ-C41R13. Все оборудование взято с ассенизаторской машины ГАЗ-САЗ-39014-10.

Ассенизатор на шасси ГАЗ 53

На шасси ГАЗ 53А в свое время создавались вакуумные машины КО 503 без каких либо дополнительных буквенных обозначений. Автомобиль предназначался для откачки и вывоза жидких бытовых отходов. Машина уже давно снята с производства, но подержанный автомобиль еще можно купить по объявлениям.

Попадаются в объявлениях ассенизаторы на базе шасси ГАЗ 53 19, то есть на авто установлено ГБО (газобаллонное оборудование). Ассенизаторские машины на газу более экономичны, так как газ стоит почти в два раз дешевле дизельного топлива или бензина.

Насос вакуумный КО-503

Насос служит для создания избыточного давления (или вакуума) в емкостных бочках машин, которые созданы на шасси 53, 3307 или 3309. Вращение насоса – левое, он эксплуатируется при температурах -20..+40ºC. Подходит для цистерн марок ПЦФ 3 и ПЦФ 4. В состав насоса входит корпус и ротор, вращающийся на 2-ух подшипниках. В насосе есть система смазки. При использовании устройства необходимо правильно отрегулировать маслоподачу.

Классификация илососа

Илососы относятся к категории каналоочистительных машин. Они могут быть специализированными – на них установлено только оборудование для удаления ила и комбинированными – на которых, кроме илососного, есть гидродинамическая система с каналопромывочными насадками для формирования водяной струи высокого напора.

1. Специализированные илососы:

• малые – до 4 м3;
• средние – от 4 м3 до 8 м3;
• большие – свыше 8 м3.

2. Комбинированные илососы:

• малые – до 6 м3;
• средние – от 6 до 12 м3;
• большие – свыше 12 м3.

Классификация илососов соответствует градации труб эксплуатируемых сетей (малые – Ø до 400 мм, средние — Ø 400-600 мм, большие — Ø свыше 600 мм), и теоретически для их прочистки можно использовать машины соответствующей вместимости. Но на практике из-за сильной запущенности систем рекомендуется для малых и средних трубопроводов делать заказ илососа средней и большой емкости. Это сокращает потери времени на заправку водой, перевозку и выгрузку загрязнений.

Комбинированные илососы большой емкости могут иметь регенерационные установки. В них вода для промывки труб после ее использования всасывается в цистерну вместе с текущей по трубе жидкостью. Затем она проходит многоступенчатую очистку и снова подается в каналопромывочные насадки. Наличие регенерационных устройств повышает производительность и экономит воду. Но распространение этих машин ограничено вследствие их дороговизны из-за сложной конструкции, и возможности использования только при наличии в трубах потока жидкости.

Вместимость цистерн большинства автомобилей находится в пределах от 3 м3 до 16 м3. Наиболее распространен услуги илососа с емкостью 7 м3, 10 м3 или 15 м3. Расходы воды у комбинированных илососов – от 5 м3/ч до 23 м3/ч.

Рациональными расходами считаются следующие значения:

• Для машин с малыми цистернами – 6 – 8 м3/ч.
• Для машин со средними цистернами — 12,5 – 14 м3/ч.
• Для машин с большими цистернами — 14 – 20 м3/ч.

Чтобы размыв отложений в канализационных и водосточных сетях был эффективным, скорость воды должна составлять 120 – 150 м/с. Для этого нужно снять илосос, у которого плунжерный насос создает давление 10 – 16 МПа. Для очистки тепловых и водопроводных сетей от твердых отложений этого недостаточно – требуются насосы с давлением 40 – 80 МПа.

Модели бывают разные более дешевые – это отечественные илососы и ассенизаторские машины (МАЗ, КАМАЗ, ЗИЛ, ГАЗ Газель), но есть и более дорогие варианты – импортные (Мерседес, Скания).

Из-за специфичности отходов, как показывает практика, желательно перед вызовом машины для откачки септиков или канализации визуально убедиться в том, что откачиваемый материал имеет достаточно жидкую консистенцию, иначе цена илососа может быть увеличена.

К ассенизаторам относятся с уважением и считают их незаменимыми во многих сферах. Не будь этих спецмашин, многие города давно захлебнулись бы отходами своей жизнедеятельности, а жители дачных поселений и современных деревень и по сегодняшний день бы имели все удобства во дворе. Услуги этой техники всегда востребованы, поэтому аренда ассенизаторской машины явление достаточно распространенное.

Вакуумная машина — это специализированная техника. Предназначена она для механизированного забора, перевозки и отгрузки жидкостных отходов, которые не содержат взрывоопасные или горючие вещества и их компоненты.

Цистерна «вакуумки» наполняется при помощи работы вакуумного компрессора. Современная техника снабжена спецдатчиками, контролирующими наполнение емкости и ограничивают давление. Разбег температуры окружающего воздуха для стабильной работы механизмов колеблется между +40ºС и –20°С.

Возможности ассенизаторской машины позволяют применяются её для очистки канализационных систем, колодцев и выгребных ям. Другие области применения тоже знакомы «вакуумкам». Их с успехом используют для очистки буровых штаммов, осушения водоемов, вывоза токсичных отходов. Но, самым распространенным видом работ для ассенизаторов в черте города, является очистка канализационных труб от застоявшихся отложений.

Устройство спецтехники на шасси ГАЗ

Стандартная ассенизаторская машина ГАЗ 53 включает в себя несколько навесных агрегатов, с помощью которых осуществляется рабочий процесс. База грузового автомобиля под ассенизатор ничем не отличается от обычного серийного грузовика. Расположение навесных систем выполнено таким образом, чтобы во время полного наполнения цистерны грузовик имел хорошую управляемость и устойчивость на дороге. На ассенизаторе кабина водителя устанавливается в передней части рамы, а грузовой отсек, в частности цистерна для забора и перевозки нечистот — в задней. Все насосы и продувочное оборудование монтируется между цистерной и кабиной, а также в нижней части автомобиля. Конструкция имеет сходство с илососной машиной КО-507АМ.

Особенности ассенизаторской машины ГАЗ-53

Отечественная вакуумная ассенизаторская машина на базе грузовика ГАЗ-53 является наиболее распространенной в своем классе. Данный автомобиль имеет очень простую конструкцию, а также высокую надежность агрегатов и простоту управления. Не смотря на свою устарелую конструкцию и техническую составляющую, ГАЗ-53 ассенизатор по-прежнему остается популярным на отечественном пространстве. Можно выделить главные особенности ассенизаторов на базе ГАЗ-53:

• простота и надежность конструкции;
• неприхотливость в работе;
• низкая стоимость деталей;
• выносливость автомобиля;
• дешевое техническое обслуживание;
• эксплуатация на любых дорогах;

Грузовое шасси ГАЗ-53 обеспечивает высокую производительность автомобиля на различных дорожных покрытиях, независимо от его качества. Стоит отметить неприхотливость 6-ти цилиндрового двигателя к качеству бензина. Мотор способен работать на низкооктановых марках топлива АИ-76, 80 и 92.

ГАЗ-3309 как основа для ассенизаторской машины

Универсальная ассенизаторская машина ГАЗ-3309 является обновленной версией и по сравнению с устарелой ГАЗ-53 отличается своим функционалом и несколько большей производительностью. Во-первых, на данной конструкции имеется более мощный и экономичный дизельный двигатель, а во-вторых, машина оборудована цистерной большего объема и модернизированными вакуумными насосами, которые имеют удобную систему управления и слива нечистот. Продуманная конструкция делают вакуумную машину КО-505А, более практичной.

Емкости ассенизаторских машин ГАЗ

В зависимости от модели объем цистерны спецмашины ГАЗ может быть разным – в основном бочки бывают объемом от 3 до 6 куб. м. От объема зависит и назначение вакуумной машины:

• Малогабаритная техника работает с частными канализационными отстойниками;
• Габаритные машины откачивают отходы в строительных сооружениях и скважинах.

Еще существуют илососы, они применяются для очистки отстойников и колодцев промышленных предприятий.

Схема откачки грязи илососной машиной

Вакуумная бочка изготавливается из толстой стали, приблизительно 4 мм. Ребра жесткости внутри емкости не позволяет цистерне деформироваться. Сначала емкость грунтуется, затем окрашивается в различные цвета. Чаще всего бочка окрашивается в красный или рыжий цвет.

Цистерны рассчитаны на определенное внутреннее давление и температуру. Вес цистерны вакуумных машин ГАЗ в среднем равен 500-600 кг. От перезаполнения в цистернах предусматривается защита

Важно, чтобы емкость была герметична

Что делает ассенизаторская машина?

Проживание в собственном доме, который имеет автономную канализационную систему, нуждается в услугах ассенизатора, когда сливная яма переполняется. Переполненный септик делает сложной работу всей системы и способствует ее быстрому выходу из строя. Семья из нескольких человек вызывает ассенизаторскую машину в среднем три раза в год. Откачивание не вызывает трудностей, когда есть свободный доступ машины к сливной яме.

Откачка содержимого септика – не единственное применение ассенизаторской машины. Например, она с успехом используется при проведении ремонтных работ на канализационных и водопроводных системах. А также возможна просто откачка горячей или грязной воды из погреба или подвала.

Цистерна авто может быть использована для транспортировки технических и промышленных жидкостей, в частности, нефти и нефтепродуктов. Невозможным является только перевозка опасных химических веществ.

Услуги спецтехники могут понадобиться санаториям, кафе, бассейнам и прочим организациям, деятельность которых связана с массовым посещением людей. Откачка канализации – востребованная услуга.

Ассенизаторские услуги: бизнес-план

Вы решились заняться этим бизнесом? С чего начать? Сейчас расскажем.

Если вы не собираетесь привлекать кредиты можно обойтись без бизнес-плана. Но лучше сделать для себя набросок. В нем нужно учесть затраты:

• на приобретение техники;
• на ее обслуживание;
• на топливо, учитывая расстояния до ближайших очистных сооружений;
• оплату за прием стоков;
• налоги.

Тогда можно узнать за какой срок все окупиться и начнет приносить доход.

Выгоден ли ассенизаторский бизнес?

Конечно же выгоден.

• Основные затраты — это топливо, расчеты с утилизирующей компанией за прием мизерны.
• В сельской местности практически нет конкурентов.
• Цены на эти услуги не регулируются, можно заложить до 50% дохода. Причем, никто не считает, что за «грязную работу» берут дорого. За отзывы, если все делать качественно и не грубить, можно не беспокоиться.

Плюсы и минусы

Как и любой вид деятельности, бизнес на услугах ассенизатора имеет свои преимущества и недостатки, давайте поговорим о них более детально.

Плюсы:

• постоянный спрос на услугу. У многих владельцев частных домов септики объемом 3 – 5 кубов, и не продумана грамотная система перелива воды, поэтому они часто заказывают услугу откачки выгребных ям.
• нет сезонности.
• если покупать б/у автомобиль, то можно стартовать с небольшим капиталом.
• свободный график работы для предпринимателя.

Минусы:

• запахи, которые поступают при выкачке и сливе отходов, а также они остаются возле машины.
• высокая конкуренция, поэтому начиная этот бизнес нужно стараться не отказывать клиентам.
• сложность получения разрешения на отгрузку отходов, к тому же за это нужно дополнительно платить.

Работа

Чтобы понять, как работает ассенизаторский автомобиль, нужно знать, что существует два типа таких машин:

Работа автомобиля в общих чертах выглядит следующим образом. Техника подъезжает к месту выполнения очистки. Водитель готовит ее к работе, разворачивая шланг и опуская его в люк или колодец.

Если требуется, длину шланга можно нарастить. Потом заводится мотор и запускается насос. Работа ассенизаторского автомобиля много времени не требует. В зависимости от консистенции отходов или жидкости, процедура выборки одного куба может продолжаться от пары минут до десяти.

Если предполагается очистка выгребной ямы, то рекомендуется после первой откачки заполнить ее водой. После этого еще раз выполнить откачку. Такая последовательность дает возможность выполнить чистку качественнее и надежнее. Так из ямы извлекаются даже нижние слои грязи и ила.

Заканчивается рабочий цикл сливом отходов. Выполняется это самотеком. Но куда придется их сливать нельзя. Все отходы жизнедеятельности оставляются только в специально отведенных местах. После слива они очищаются вместе с другими канализационными водами. На сегодняшний день существуют специальные пункты утилизации, в которых жидкие отходы очищают и частично перерабатывают. Но в такие спецприемники принимают далеко не все виды нечистот и отходов.

Принцип работы машины для откачки

            Машина, которая откачивает
канализацию, представляет собой агрегат, который состоит из нескольких узлов:

• цистерна;
• насос;
• всасывающий и подающий шланги;
• трубы;
• сигнальное приспособление.

Принцип работы ассенизаторской
машины:

• в заполненную емкость погружают всасывающий шланг;
• запускают двигатель, который приводит в действие насос;
• выкачивают пульпу насколько позволяет объем цистерны;
• вывозят стоки к точке сброса.

Если количество стоков велико,
приходится повторять процедуру несколько раз, пока резервуар не опустеет.

Разновидности

            Используется
два вида
ассенизаторских установок. Они выполняют одинаковые задачи, отличаясь лишь
оборудованием для откачки стоков. Первый вид использует коллектор мотора,
второй применяет вакуумный насос. Практика показала высокую эффективность вакуумной
очистки, поэтому большинство видов спецтехники использует эту методику.
Подобным устройством сегодня оснащена каждая машина по откачке канализации, название которой
сохранилось со старых времен. Между собой техника различается по своим
параметрам:

• объем цистерны;
• мощность двигателя;
• тип шасси;
• размеры.

Чем больше автомобиль, тем
вместительнее его цистерна. Он способен за один раз откачивать большие объемы стоков. Однако, с
увеличением размера уменьшается проходимость агрегата. Длина всасывающего шланга
не бесконечна, стандартный размер составляет 25 м.

Излишне крупные автомобили
используются только в промышленных комплексах. Чаще всего используются установки
на шасси автомобиля ГАЗ с цистерной емкостью 4 м3. Минимальный объем
– 2 м3, но такая спецтехника применяются только для чистки выгребных
ям или септиков в частном секторе. Для решения более сложных задач используются
агрегаты на шасси КамАЗ. Это более мощные и вместительные виды спецмашин.

Виды вакуумных насосов, сравнение с фекальным

            Любая современная
машина для выкачки
канализации оснащена вакуумным насосом. Так называется группа механизмов, в которую входят:

• высоковакуумный;
• низковакуумный;
• форвакуумный;
• бустерный насос.

Все эти устройства отличаются усилием всасывания и определенной ролью в составе агрегата. Конкуренцию им составляют фекальные насосы, которые используются владельцами частных домов. Они выполняют те же функции, только не устанавливаются на шасси автомобиля, а представляют собой отдельные узлы.

В качестве привода используются
электродвигатели. Фекальный насос удобен тем, что всегда находится под рукой и
позволяет очистить резервуар в любое время. Единственной проблемой остается
создание промежуточной емкости и участок сброса пульпы.

Устройство ассенизаторской машины

Машина представляет собой механизм для очистки канализаций, выгребных ям, отстойников. Состоит из следующих частей:

• вакуумный насос;
• резервуар для накопления веществ. Представляет собой металлический бак большого объема, размещенного под небольшим углом. Это связано с удобством выгрузки веществ;
• сигнальный механизм. Необходим для предупреждения переполнения резервуара;
• люк со шлангом для приемки жидкости;
• кран для управления шлангом.

Принцип работы

Принцип работы машины состоит в следующем:

1. Процесс происходит за счет двигателя автомобиля. Всасывающая труба помещается в субстанцию, подлежащую откачиванию.
2. Вакуумный насос на ассенизаторской машине включается. В емкости, после начала работы, образуется разрежение.
3. При наполнении цистерны, срабатывает предотвращающий от переполнения емкости, отключающий механизм.
4. После перемещения к утилизационной точке, цистерна освобождается с помощью давления насоса.

Применение машин

Вакуумные насосы на ассенизаторские машины эксплуатируются для откачки отходов жизнедеятельности из выгребных ям, канализационных сетей. При ремонте водопровода, промывки труб, откачивают воду для доступа к ремонтируемому объекту.

Насос вакуумный для ассенизаторской машины используется службами ЖКХ и частными компаниями. Температурный режим эксплуатации механизмов для каналопромывочной машины составляет от минус двадцати до плюс сорока градусов по Цельсию.

Принцип работы насосов каналопромывочных машин

Вакуумный насос для каналопромывочных машин используется в комплексе с оборудованием на ассенизаторскую машину. Помпа производит закачивание вещества в специализированную емкость. После чего транспортируется и утилизируется.

В камере аппарата за небольшой временной отрезок происходит разрежение. По достижению необходимого показателя разрежения, откачиваемая смесь поступает в емкость.

Характеристики ассенизаторских насосов

Механизмы для откачивания нечистот имеет такие характеристики:

1. Давление при запуске. Определяет показатели давления для начала откачивания.
2. Скорость откачки. Характеризует количество откачиваемого вещества за отрезок времени.
3. Давление выхода. Определяет показатель давления на выходе оборудования, когда агрегат продолжает производить откачивание.
4. Производительность выкачки пара. Этот показатель определяет количество откачиваемых паров.
5. Показатель остаточного давления. Важен при откачивании пара. Показывает максимальное давление на входе агрегата.
6. Степень сжатия аппарата. Показывает степень сжатия объема при компрессии.

Условия эксплуатации аппаратов на ассенизатор

Для бесперебойной и качественной работы аппаратов стоит придерживаться правил эксплуатации.

1. Смазочную систему промывают новым качественным маслом. Использованное масло не применяется, из-за нарушений в работе.
2. Насосы вакуумные на ассенизаторы поддерживаются в чистоте. При наличии загрязнений происходит сбой в работе и поломка агрегата.
3. Объем масла должен быть необходимого уровня. При минимальном уровне масла происходит нарушение режима работы.
4. Эксплуатация агрегата не должна превышать одного часа беспрерывной работы.

Перед приобретением, стоит ознакомиться с совместимостью аппарата с видом двигателя автомобиля. Машины с дизельным двигателем совместимы с правосторонним кручением насоса. Автомобили карбюраторного типа совместимы с левосторонним кручением.

При эксплуатации возможны поломки агрегатов.

Как справиться с неисправностями?

Поломки вакуумного насоса на ассенизаторской машине и их устранение могут быть следующие:

1. Стук при работе устройства. Для устранения неполадок производят замену подшипников или лопатки механизма.
2. Нерегулярная подача масла. Для устранения, стоит подкрутить крепежи.
3. Тяжелое вращения ротора. Конструкция промывается в разобранном виде.
4. Пропускная способность снижена. Для устранения стоит заменить старые детали.
5. Нагревание корпуса. Прочищается трубопровод и детали.

Практически все неполадки связаны с загрязнением механизма. Поэтому, для профилактики поломок, периодически необходимо прочищать нагнетатель и съемные детали.

Для поддержания санитарных норм жилища необходимо регулярно вычищать канализационную яму. Благодаря мощности вакуумных насосов на ассенизаторских машинах, процесс очистки пройдет быстро и качественно.

1 Как работает ассенизаторская машина?

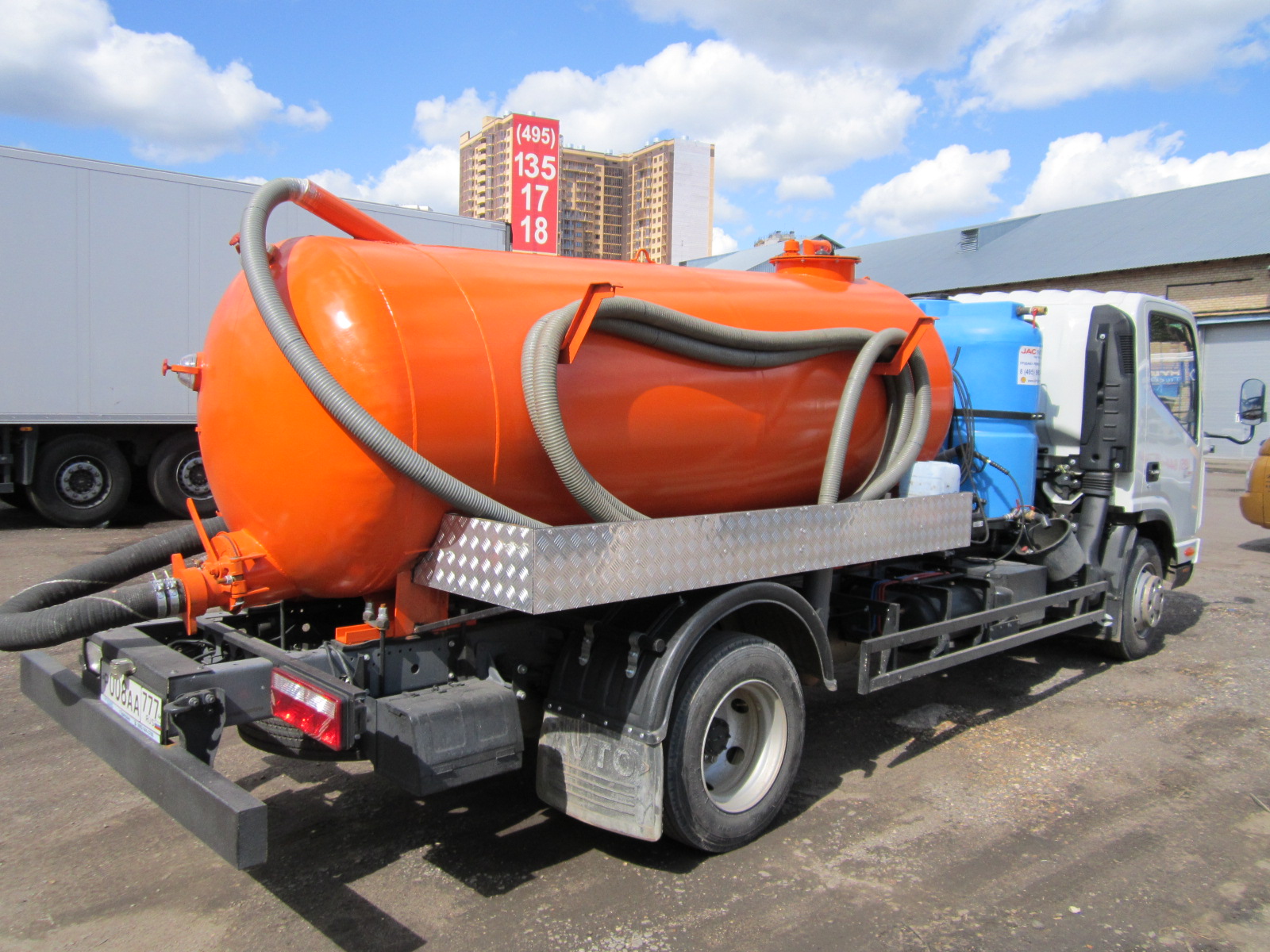

Она представляет собой транспортное средство на базе КАМАЗа, ГАЗа, ЗИЛа, УРАЛа и других грузовиков. Основное отличие от других машин – наличие ассенизатора, специального бака на корпусе, куда под действием аппарата закачиваются отходы жизнедеятельности.

Ассенизатор на базе машины ГАЗель

Но какой же агрегат там стоит? Обычный циркулярный туда не поставишь, он тут же засорится, ведь вода в канализации полна различной грязи. Нужен такой аппарат, который не взаимодействует напрямую с водой. И таким стал вакуумный насос.

1.1 Принцип работы

Вакуумный насос для ассенизаторской машины устанавливается внутри ассенизатора. Он выкачивает воздух из бака и под действием вакуумных сил туда закачивается вода из канализации. Помпа позволяет не взаимодействовать напрямую с водой, вся она проходит через шланг.

Чтобы выдержать давление, бак ассенизатора делают из прочного материала, выдерживающего давление воздуха снаружи. Но для разных целей существуют разные аппараты. Для воды одной степени загрязнённости нужно одно давление, для другой – другое. К тому же, если резко создавать вакуумное давление, то оборудование может прийти в неисправность. Надо сначала подготовить среду с помощью специального оборудования.

Разновидностей помп для ассенизаторской машины существует довольно много.

1.3 Разновидности

Существует следующие типы вакуумных насосов, делящиеся по степени вакуумного давления:

• низковакумный;
• высоковакуумный;
• бустерный;
• форвакуумный.

Низковакуумный насос, как понятно из названия, создаёт вакуум маленького давления. Его хватает, чтобы высасывать воду с грязью из канализации. Такие агрегаты самые популярные на ассенизаторских машинах. Создают давление около 1 Тор.

Комплектация вакуумного насоса для ассенизаторской машины

Высоковакуумные насосы создают высокое давление. Оно нужно для перекачки жидкостей больших плотностей, с которыми низковакуумные аппараты не справляются. Чаще всего используются в металлургии и химической промышленности. В металлургии им можно перекачивать раскалённый жидкий металл, в химической промышленности – газы и жидкости большой плотности. Для калопромывочных машин высоковакуумные агрегаты обычно не используются.

Бустерные насосы – самые мощные вакуумные агрегаты. Создают большее давление, чем высоковакуумные. Нужны там, где мощности аппаратов предыдущих типов не хватает. Обычно работает в паре с последним.

Форвакуумные насосы (предварительного разряжения) – позволяют включиться в работу другим помпам, создающим глубокий вакуум. Если создано слишком высокое давление, переключение между насосами может вывести из строя следующий в схеме создания давления аппарат. Во избежание этого снижают давление. Обычно используются вместе с высоковакуумными и бустерными насосами. Для калопромывочных машин не применяется, там нет необходимости в настолько высоком давлении.

Деление насосов по принципу работы:

• механические;
• магниторазрядные;
• струйные;
• сорбционные;
• криогенные.

На ассенизаторских машинах используются механические агрегаты. Остальные аппараты использовать просто не выгодно, они созданы для работы в лабораторных условиях, да и нет в них нужды. Мощности механических помп хватит.

Принцип работы такого прибора прост. Мотор двигает помпу, которая откачивает воздух. Ничего сложного. Существует один нюанс: для машин с разными двигателями используются насосы с разным вращением ротора. Для стабильной работы помпы на дизельной машине должен стоять вакуумный насос с ротором, который вращается в правую сторону. Пример такой машины – ГАЗ 3309. Для машин с карбюраторным двигателем используется насос с левым вращением ротора.

Комплектация ассенизаторсокй машины
