Общие данные (начало)
Проект производства работ разработан на полный объём работ по демонтажу двух мостовых кранов КМ-10 в пролете И-К и одного мостового крана (КМ16/3.2) в пролете 0/1-0/7 объекта: «Здание торгово-развлекательного комплекса».
Исходными данными для разработки ППР явились:
— задание заказчика на разработку проекта;
— технический отчет по результатам технического обследования основных строительных конструкций здания
— проектно-сметная документация;
— СТО НОСТРОЙ 2.33.52-2011 «Организация строительной площадки. Новое строительство».
— СНиП 12-01-2004 «Организация строительного производства»;
Постановление Правительства Российской Федерации от 25 апреля 2012г №390 «Правила противопожарного режима в РФ»
— N123 ФЗ РФ Технический регламент о требованиях пожарной безопасности.
— СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям»
— ПУЭ-вып 7 «Правила устройства электроустановок»;
— СНиП 12-04-2002 «Безопасность труда в строительстве»;
— СНиП12-03-2001 «Безопасность труда в строительстве»;
— ПБ 10-382-00. «Правила устройства и безопасной эксплуатации грузоподъемных кранов»
— СНиП П-12-77 «Защита от шума»
— СП 2.2.3.1383-03 «Гигиенические требования к организации строительного производства и строительных работ»;
Перечень конструкций подлежащих демонтажу
На проектируемом объекта демонтируются два мостовых крана КМ-10 грузоподъемностью Ют в пролете И-К и один мостовой кран КМ-16/3.2 грузоподъемностью 16т в пролете 0/1-0/7.

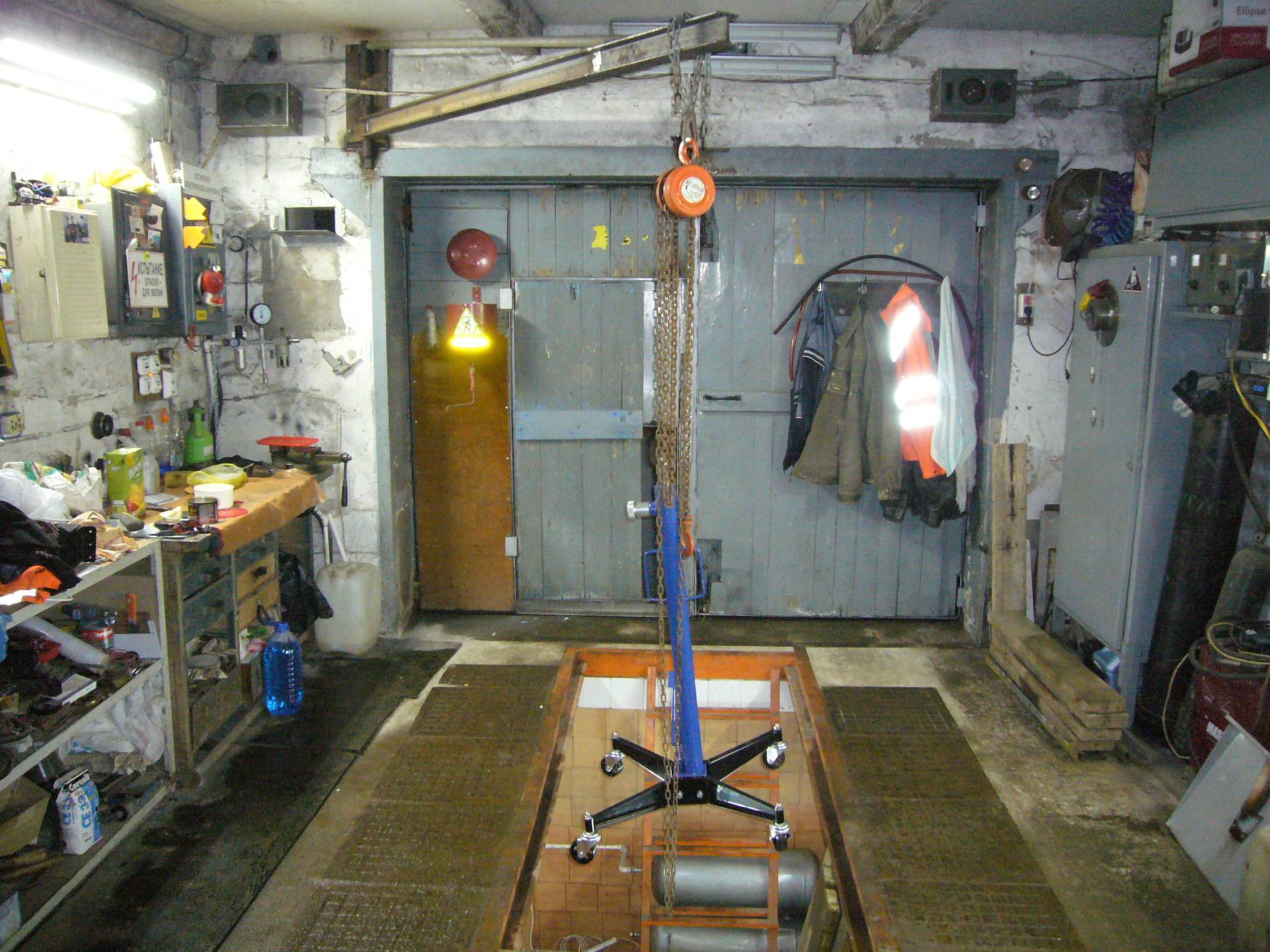

ᐉ Грузоподъемный механизм в гараже своими руками — советы специалистов | завод ООО “Атлант”
Полноценный ремонт автомобиля сложно выполнить без соответствующих инструментов и оборудования. Не второстепенную роль при починке машины играет наличие подъемного приспособления. Даже классическая лебедка упростит ремонт или замену тяжеловесных агрегатов автотранспортного средства.
При помощи подъемного механизма значительно проще снимать и перемещать головку блока цилиндров, двигатель, а также опускать в смотровую яму и доставать оттуда детали и узлы.
Заказывая подобное оборудования у специализированных заводов, вы можете быть уверены в долговечности и безопасности. В то же время, вы сэкономите на стоимости, доставке и монтаже значительную сумму средств, если изготовите все самостоятельно.
Что нужно для монтажа
Чтобы сделать подъемник для гаража своими руками, нужны следующие материалы:
- крепежные элементы – болты и гайки М 16;
- равнополочные уголки 100х100 мм;
- тельфер или его аналог;
- профильная металлическая труба 100х100 мм;
- двутавровая балка;
- круглая труба диаметром 100 мм.
Объем материалов для сооружения самодельного крана рассчитывается с учётом размера мастерской или гаража.
Для оснащения конструкции используется ручная или электрическая таль. В первом случае все манипуляции проводятся собственными усилиями, во втором – перемещение груза происходит посредством воздействия электропривода.
Конструктивные особенности
Подъемно-транспортное приспособление выполняется из вертикальных опор и горизонтальной балки и грузоподъемного механизма.
В качестве столбов используется трубопрокат квадратного сечения. К вертикальной опоре снизу перпендикулярно прикрепляется уголок. Для повышения устойчивости и прочности его края соединяются с профильной трубой под углом 45о, чтобы получились треугольники.
Обратите внимание на следующие товары:
Крепление балки происходит при помощи сварки. Сверху, между стойками, приваривается швеллер необходимой длины. Для повышения прочностных характеристик между квадратной трубой и швеллером, где образуется угол 90о, при помощи сварки крепится круглая труба, получается своеобразная распорка.
Для передвижения тали по швеллеру нужна каретка. С этой целью можно приобрести специальную тележку или сделать самостоятельно. Для этого нужно взять уголки и сварить их между собой полками буквой Z, таких детали нужно будет 2 штуки.
На нижней крайней полке необходимо проделать три отверстия для болтов. Два из них предназначаются для соединения деталей каретки между собой, а третье (среднее) – для фиксации тельфера электрического или ручного типа. На верхней крайней полке нужно проделать два отверстия.
Они нужны для болтов, на которые с противоположной стороны будут установлены подшипники, обеспечивающие передвижение каретки по швеллеру.
Также, к внешней части нужно посадить на те же болты страховочные пластинки, сваренные буквой «П», которые будут предотвращать разгибание самодельной каретки под весом перемещаемого груза.
Теперь возникает вопрос: как закрепить таль на балку? К центральному нижнему отверстию, закрепленной на балку каретки монтируем хомут, на который и цепляем тельфер. Рекомендуемая грузоподъемность – 1 тыс. кг.
При помощи такого приспособления можно выполнять полноценный ремонт легкового автомобиля.
Способы крепления верёвки к грузоподъёмному механизму
При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.
Кран для газоблоков
Способы крепления троса с помощью такелажа общего назначения:
- С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
- С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.
Электрическая схема электротельфера
Для управления электротельферами используются реверсивные контакторные схемы. Принципиальные схемы болгарских электрических тельферов для серий МН и МНМ представлены в таблицах ниже.
| Предназначение контакторов показано на принципиальных схемахпосредством нанесения следующих символов под обозначения катушек: | |
| Символ | Предназначение контактора |
| ↑↑ | Контактор для движения “ПОДЪЕМ ВВЕРХ” на основной скорости – K1 |
| ↑ | Контактор для движения “ПОДЪЕМ ВВЕРХ” на микроскорости – K3 |
| ↓↓ | Контактор для движения “СПУСК ВНИЗ” на основной скорости – K2 |
| ↓ | Контактор для движения “СПУСК ВНИЗ” на микроскорости – K4 |
| ←← | Контактор для движения “НАЛЕВО” на основной скорости – К5 |
| ← ← ← | Контактор для движения “НАЛЕВО” на основной и микроскорости – K5 |
| →→ | Контактор для движения “НАПРАВО” на основной скорости – K6 |
| →→→ | Контактор для движения “НАПРАВО” на основной и микроскорости – K6 |
| ← →← → | Контактор для движения “НАЛЕВО” и “НАПРАВО” на основной скорости – K7 |
| ← → | Контактор для движения “НАЛЕВО” и “НАПРАВО” на микроскорости – K8 |
L1, L2, L3 – фазы электрической сетиS1 – аварийная кнопка остановкиT1 – трансформатор для оперативной цепиQ — главный контактор (выключатель)F1, F2, F3 — предохранители
Кнопки:S2 — кнопка для движения “СПУСК ВНИЗ”S3 — кнопка для движения “ПОДЪЕМ ВВЕРХ”S4 — кнопка для движения “НАПРАВО”S5 — кнопка для движения “НАЛЕВО”S6 — концевой выключатель
M — электродвигательK1 – K8 – контакторыK9 – контактор реле времениB1 – электронный блок ограничителя нагрузки
Символы, нанесенные после обозначения двигателей, означают следующее:
| ↑ο↓ | Электродвигатель механизма для подъема |
| ←ο→ | Электродвигатель механизма для передвижения |
Принципиальная электрическая схема стационарного электротельфера
Принципиальная электросхема тельфера с тележкой передвижения
telfermag.ru
Подвесная кран-балка
Такая конструкция оптимально подойдет для гаража, но здесь есть ряд нюансов. Во-первых, для подвесных подъемников необходимы направляющие, которые обычно закладываются на этапе строительства. Во-вторых, основание должно быть прочным, и выдерживать нагрузки не менее 250 килограмм.
Разумеется, оборудовать направляющие для передвижения тельфера можно самостоятельно. Для этого потребуется сделать закладные в стене, к которым закрепить двутавровую балку или профтрубу квадратного сечения. Длина кранового пути рассчитывается исходя из индивидуальных потребностей. Вообще, чтобы снять двигатель, хватит свободного хода на 1.5-2 метра. Направляющую лучше изготавливать из целикового отрезка трубы. Если придётся наваривать недостающую часть, рекомендуется тщательно контролировать качество шва, чтобы конструкция не рухнула под нагрузкой.
Разобравшись с направляющей, переходим к изготовлению каретки. Этот элемент можно сварить из стального уголка, скрепив стойки шпильками. Здесь можно использовать стальные полосы и угловые элементы. Размеры произвольные, главное, чтобы ширина каретки соответствовала параметрам направляющей.
Для конструкции потребуется 8 подшипников: 4 для перемещения каретки (колесики) и 4 на обводные ролики, которые будут выполнять поддерживающую функцию. Для ходовой части лучше использовать подшипники большего диаметра
Учитывая важность элемента и предполагаемые нагрузки, экономить на качестве не стоит. Для обводных роликов сойдёт любой широпотреб, например, китайские ролики фабричного производства. К боковым краям привариваются дополнительные металлические полосы, спускающиеся вниз
Здесь просверливаются четыре отверстия: по 2 с каждой стороны. В нижнюю часть вставляется несущая шпилька, на которую собственно подвешивается таль. В верхние пазы устанавливается страховочная шпилька, предотвращающая деформацию каретки под нагрузкой
К боковым краям привариваются дополнительные металлические полосы, спускающиеся вниз. Здесь просверливаются четыре отверстия: по 2 с каждой стороны. В нижнюю часть вставляется несущая шпилька, на которую собственно подвешивается таль. В верхние пазы устанавливается страховочная шпилька, предотвращающая деформацию каретки под нагрузкой.
Остаётся поставить тележку кран-балки на направляющую, стянуть элементы конструкции болтами.
Подъемно – поворотные ворота
Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.
Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.
Здесь возможно устройство подъемного механизма в двух вариантах:
- С помощью пружин,
- С использованием противовесов.
Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.
Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.
Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.
Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.
Достоинства подъемно – поворотных гаражных ворот:
- Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
- При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
- Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
- Возможно оснащение автоматической системой открывания.
К недостаткам таких ворот можно отнести:
- Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
- В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
- Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
- После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.
На что обратить внимание при выборе подъемно-поворотных ворот
Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить
Важно Мотоблоки Нева МБ с редуктором МультиАгро против обычного: сравнение, устройство, схема в разрезе, отзывы
Важно Мотоблоки Нева МБ с редуктором МультиАгро против обычного: сравнение, устройство, схема в разрезе, отзывы
Важно Мотоблоки Нева МБ с редуктором МультиАгро против обычного: сравнение, устройство, схема в разрезе, отзывы
Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.
А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.
Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции
Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем
Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.
Установка грузоподъемного механизма
Главным элементом крана является подъемный механизм, который может быть ручным или автоматическим. Тефлер состоит из троса и лебедки, устанавливаемой сбоку стойки. Трос движется благодаря вращению роликов. Дополнительной фиксации элементов не требуется, достаточно закрепить подъемник на стойке.
Самостоятельно изготовленный кран можно оснастить подъемным оборудованием, которое применяется в лифтах. Подобные механизмы отличаются высокой надежностью и способностью выдерживать массивные предметы.
Чтобы упростить выполнение ремонтных работ, допускается подключить к грузоподъемному элементу электрический привод. Для автоматизации конструкции подойдет двигатель мощностью 300-500 Вт. Электропривод монтируется к основанию кран-балки.
Укомплектованная электрическим приводом конструкция находит широкое применение при масштабном ремонте гаража и разборе автомобиля на запчасти, когда требуется выполнить комплекс работ. По принципу действия ручной и автоматизированный краны не имеют существенных отличий.
Самодельные подъемные устройства в настоящее время приобретают все большую популярность. При строительстве, при работе в гараже приходится часто перемещать грузы большого веса. В строительстве ручная транспортировка занимает значительное время, и не всегда удается установить пандусы или леса. В любом случае гораздо проще и эффективнее пользоваться подъемниками.
Схема подъемного крана
То же касается и автомобильной темы, гараж с подъемником гораздо удобнее в эксплуатации. Наиболее простые подъемники представляют собой обыкновенную балку, жестко закрепленную одним концом, а на втором конце устанавливается подвижный блок. Через блок перекидывается веревка, с помощью которой грузы затягиваются вручную.
Такой самодельный подъемник достаточно прост в изготовлении, но с практической точки зрения очень неудобен. Во-первых, груз поднимается все равно вручную, а во-вторых демонтаж и монтаж балки с одного места в другое занимает еще больше времени, чем простое перетаскивание тяжестей. Подобные механизмы применяются в рубленых домах.
Материалы и инструменты:
- столбовые опоры;
- деревянная верхняя балка;
- металлическая направляющая;
- колесо-шкив;
- подшипники;
- цепная таль;
- распоры;
- шкив;
- сварочный аппарат.
Если вопрос о том, как самому сделать подъемник для сруба, заставляет задуматься, то вот достаточно простое решение. На 2 вертикально вкопанные столбовые опоры устанавливается верхняя балка длиной чуть больше длины будущего строения. Такой зазор дает возможность перетаскивать бревна непосредственно от штабеля к месту установки.
Деревянную балку необходимо сверху снабдить металлической направляющей, по которой будет двигаться механизм. Далее технология проста, колесо-шкив на подшипнике соединяется с Г-образной металлической деталью, к другому концу которой прикрепляется ручная цепная таль грузоподъемностью не менее 750 кг. Такой минимум объясняется тем, что вес тридцатисантиметрового в поперечнике сруба колеблется от 270 до 400 кг, в зависимости от влажности древесины.
Столбы для такой конструкции должны быть не менее 20 см в поперечнике, и балка, из расчета нагрузки, представляет собой брус не менее чем 15Х20 см в поперечном срезе.
Направляющая представляет собой отрез арматуры, к которой через равные расстояния, не более полуметра, привариваются кончики гвоздей. Они и будут прикреплять направляющую к деревянной балке.
Балка закрепляется на пару десятков см в сторону от столбов, чтобы избежать сцепки транспортировочного устройства и столба.
Для укрепления конструкции на прибитую балку устанавливаются распоры. Если высота столбов 4-5 м, то для устойчивости их необходимо вкопать в землю на 1 м и установить распоры с той стороны, в которую идет сдвиг балки.
Шкив, желательно чтобы он имел бортики, надевается на направляющую и подъемник готов к работе.
Виды подъемных механизмов
Прежде чем приступить к сборке гаражного крана своими руками, следует выбрать, какой механизм подойдет вам лучше всего
Машины для поднятия грузов относятся к довольно важной категории промышленного и бытового оборудования. Они предназначены для перемещения различных грузов в вертикальном или наклонном направлении. Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы
Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы
Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже
Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы. Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже.
Приобретение уже готового подъемника тянет за собой значительные финансовые расходы, так что многих владельцев гаражей интересует вопрос того, как самому сделать подобный механизм. Для начала следует разобраться, какие типы устройств существуют, чем они отличаются друг от друга, и какими функциями обладают. Классификацию производят по различным признакам: принципу действия, назначению, типу привода. Рассмотрим самые распространенные типы подъемных машин:
- Блоки — ручные механизмы, которые для поднятия груза используют только силу человеческих мускулов. Строение блока известно еще из школьной программы: он состоит из колеса с углублением вокруг, вращающегося вокруг неподвижной оси. Сквозь углубление проходит канат, веревка или металлическая цепь. Сила, необходимая для поднятия тяжестей, уменьшается в геометрической прогрессии вместе с увеличением количества блоков в системе.
- Домкрат — простое рычажное устройство, используемое для приподнимания одной стороны автомобиля. Домкраты могут быть как ручными, так и гидравлическими, пневматическими и электрическими.
- Таль — ручное или механизированное приспособление, состоящее из системы связанных между собой блоков. В зависимости от количества отдельных колес (шкивов), тали делят на двух-, трех-, четырехшкивные и т. д. Максимальное количество шкивов, которые используют подобные устройства — 12. Промышленная разновидность тали — полиспаст часто используется для перемещения грузов на кораблях.
Помимо стандартных подъемных устройств существуют специализированные установки:
- Тельфер являет собой усовершенствованную таль, оборудованную электрическим приводом. Благодаря такому дополнению, увеличивается мощность и грузоподъемность механизма, а при размещении тельфера на горизонтальной двутавровой балке появляется возможность передвижения грузов вдоль помещения.
- Журавль — элементарное приспособление, которое работает по принципу рычага. К одному концу рычага крепят крюк для подвешивания груза, а к противоположному — противовес. Высота поднятия грузов во многом зависит от положения самого механизма, так как длина хода рычага остается небольшой. При помощи журавля можно не только поднимать тяжести, но и перемещать их вдоль траектории, описываемой радиусом рычага. Часто журавль с успехом заменяет подъемный кран, но по причине больших габаритов использование его в гараже не практикуется.
Общие данные (окончание)
— произвести строповку мостового крана закрепив пеньковые канаты на четырех концах моста (см. ППР-5);
— с помощью автокрана мост крана приподнять на 20см убедится в надежности строповки, затем тело моста крана развернуть на 90 градусов и медленно опустить в кузов автомобиля. При опускании моста его удерживать от раскачивания и разворота с помощью четырех пеньковых канатов.
Демонтаж кранов выполняется звеном монтажников из шести человек (см. стройгенплан и график производства работ)

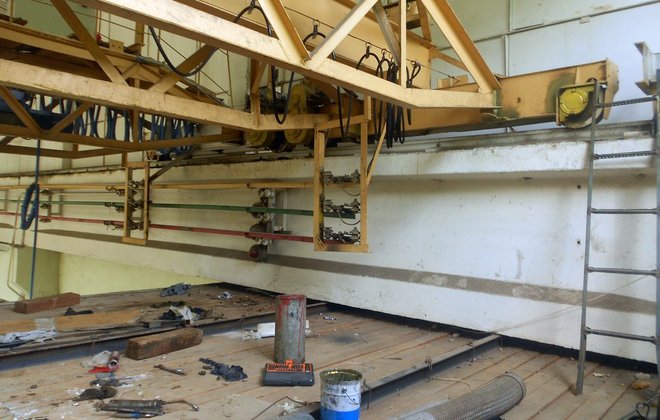

Демонтаж мостового крана КМ-16/3.2 в пролете 0/1-0/7
а) определить место монтажа;
б) установить сигнальное ограждение опасной зоны крана;
в) обесточить троллеи.
Демонтаж мостового крана вести в следующей технологической последовательности:
-установить два трехножничных подъемных стола (грузовые платформы) модели SMG грузоподъемностью по Ют и высотой подъема 10м, служащих как средством подмащивания, и как домкраты для опускания балок;
-с помощью двух подъемных столов, кран приподнимают на 10см;
-с помощью автогена и «Болгарки» срезаются оба опорных узла мостового крана и посредством электролебедки ТЭЛ-10-1 и блока устанавливаемого на стропильную балку опускаются вниз;
-с помощью двух трехножничных подъемных столов две балки мостового крана опускаются вниз;
-с помощью автокрана балки моста мостового крана поотдельности стропятся и грузятся в кузов автомобиля ;
Демонтаж мостового крана выполняется звеном монтажников из шести человек (см. стройгенплан и график производства работ)
Как работает винтовой домкрат
Принцип работы винтового домкрата для легкового автомобиля заключается в перемещении рамной конструкции в заданном направлении под действием смещения гайки винтовой передачи.
Например, в ромбическом домкрате винт с одной стороны закреплен во втулке с возможностью вращения. С противоположной стороны находится гайка, которая жестко закреплена в точке соединения стоек. При вращении винт перемещает гайку и изменяет расстояние между противоположными точками ромбической конструкции. Если горизонтальные противоположные точки приближаются, то вертикальные отдаляются, что и является рабочим движением на подъем.
Другие домкраты работают по примерно таким же алгоритмам с той лишь разницей, что направление рабочих движений в кинематических схемах и рычажные системы отличаются.
Исключением является домкрат бутылочного типа. Он не использует в своей конструкции систему рычагов: здесь работает телескопический принцип винтовой передачи. Но ограниченность диапазона рабочих высот делает этот домкрат малопригодным для обычного легкового автомобиля.
Как сделать кран балку своими руками? – Справочник домашнего мастера
Использование гаража в качестве мастерской для выполнения ремонтных работ часто требует подъема тяжелых стройматериалов и автомобильных запчастей. Соорудив своими руками кран-балку, можно перемещать на автоматизированном механизме крупногабаритные предметы.
Как сделать кран-балку своими руками?
Автовладельцы, самостоятельно ремонтирующие своего «железного коня» периодически задаются вопросом: как своими руками сделать кран-балку? Это практичное и относительно недорогое подъёмное устройство, заметно упрощающее проведение тяжелых и трудоемких работ, например, снятие двигателя. Помимо этого, грузоподъёмное оборудование подойдёт для малоэтажного строительства: подъём кирпичей, раствора и других стройматериалов на небольшую высоту.
Сделать такой механизм в гараж можно самостоятельно. Для этого подойдет практически любой металл, который часто лежит бесхозным на территории гаражных кооперативов и строительных площадок. Самодельные краны могут быть козловыми, с поворотной конструкцией стрелы или подвесными, передвигающимися по швеллеру в горизонтальной плоскости.
Особенности кран-балок заводского производства
Оборудование этой категории предназначено для выполнения четырех операций, связанных с выполнением погрузочно-разгрузочных работ:
- перемещение по направляющей балке в заданном направлении;
- захват и подъём груза;
- кратковременная фиксация в поднятом положении или выгрузка в нужной точке;
- возврат в исходное положение, при необходимости повторение рабочего цикла.
По своим конструктивным особенностям, кран-балки подразделяются на две категории: опорные и подвесные. Различаются эти группы обустройством пути передвижения. Опорные модификации перемещаются по подкрановым путям, оборудованным спецрельсом. Управление погрузочно-разгрузочными операциями осуществляется вручную или посредством установленного электропривода.
Подвесные модели фиксируются к потолочным перекрытиям. Функцию направляющих здесь выполняет двутавровый швеллер. Такие конструкции более вариативны в применении, и помогают более рационально использовать внутреннее пространство помещения. Нужно уточнить, что если крановое оборудование предполагается устанавливать внутри гаражного бокса, лучше остановиться на подвесном варианте.
Чтобы упростить процесс монтажа, можно использовать ручной привод. Такая вариация не отличается высокой производительностью, но для нужд автолюбителей большего не требуется. Если есть опыт установки электротехнического оборудования, можно поставить двигатель для тельфера.
Основные характеристики
При изготовлении самодельной кран-балки лучше ориентироваться на технические параметры моделей заводского изготовления. Эти характеристики рассчитывались квалифицированными специалистами, поэтому оптимально подойдут для многоцелевого применения.
Характеристики различных модификаций могут отличаться, но в целом, это выглядит так:
- Рабочая зона. Длина пролёта варьируется в пределах 3-28.5 метров. Ориентироваться на этот показатель не стоит: не каждый гараж обладает такой площадью, поэтому длина кранового пути подбирается исходя из фактического размера помещения.
- Высота подъема. Промышленные подъемники поднимают груз на высоту 6-18 метров. Для частного применения, можно остановиться на минимальном варианте. Например, если речь идет о простом тельфере для трактора или легкового авто, достаточно высоты подъема в 1.5 метра.
- Напряжение. Электрооборудование работает от трехфазной сети в 380В. Если предполагается установка грузоподъемного устройства с ручным приводом, этот параметр неактуален.
- Диапазон рабочих температур. Заводские модели корректно работают при температуре -20/+40 градусов. Этот параметр нужно учитывать при выборе комплектующих деталей.
Подвесная кран-балка
Такая конструкция оптимально подойдет для гаража, но здесь есть ряд нюансов. Во-первых, для подвесных подъемников необходимы направляющие, которые обычно закладываются на этапе строительства. Во-вторых, основание должно быть прочным, и выдерживать нагрузки не менее 250 килограмм.
Процедура монтажа
Есть несколько типов конструкций, они отличаются друг от друга по назначению и устройству. Процесс сборки зависит от сложности конструкции.
Промышленность выпускает механизмы, оборудованные крюком. Они предназначены для подъема грузов общего назначения. Есть специализированные устройства — вместо крюка на них установлен грейфер или магнит.
Перед тем как начать сборку, нужно определить способ монтажа. Он зависит от местоположения крана, который может располагаться внутри цеха или на улице. Монтаж не займет много времени, но ряд грузоподъемных устройств устанавливают только после того, как будут проложены подкрановые пути.
Если кран нужно сделать в помещении, то перед монтажными работами проверяют состояние стен. Они должны выдерживать вес конструкции и груза.
На первом этапе работ сооружают железнодорожные пути, по которым будет перемещаться мостовой механизм. Безопасность зависит от качества креплений двутавра кранового и других элементов, поэтому все узлы конструкции тщательно проверяют.
Элементы раскладывают на земле в том месте, где должно стоять грузоподъемное устройство. Работу начинают со сборки металлических опор — механизм будет располагаться на них. Все части перед монтажом осматривают, они не должны иметь трещин или других дефектов.
Опоры можно устанавливать на расстоянии от стен, ведь они не обязательно должны охватывать всю ширину помещения. Когда они будут готовы, переходят к установке кран-балки. При сборке используются профили-двутавры.
Мостовой кран поднимают после завершения сварочных работ. Сначала рабочие устанавливают электрическое оборудование, после этого они прикрепляют электроталь. Ее размещают в середине балки; для крепления используют струбцины.
На завершающем этапе монтажа кран-балки подвесной ее концы фиксируют на подкрановых путях. Обязательно устанавливают ограничители перемещения. Это делают для того, чтобы предотвратить сход крана с путей.
Подвесную кран-балку монтируют без опор. Они не нужны, ведь подкрановые пути прокладывают по перекрытиям здания.
