Комбайн Дон 1500 его устройство и технические характеристики

Комбайн Дон 1500: технические характеристики

Рассмотрим подробнее технические характеристики комбайна Дон-1500:

Наименование показателей	Единицы измерения	Численные значения
Габаритные размеры комбайна:
длина	мм	12200
ширина (с самой маленькой жаткой)	мм	6100
высота	мм	3980
Масса	кг	13400
Объем бункера для зерна	л	6000
Скорость выгрузки зерна шнековым транспортером	кг/мин	2500
Количество клавиш соломотряса	шт.	5
Суммарная длина соломотряса	м	4,1

Особенности эксплуатации комбайна «Дон 1500»

Широкий захват имеет свои плюсы и минусы. Так, комбайн имеет приемлемую управляемость на поле и сравнительно большой радиус поворота, до 15 м. Поэтому при подготовке механиков-водителей приходится дополнительно обучать движению с большими габаритами. Сложнее и на уборке сельхозкультур. Здесь многое определяется ранее приобретенным опытом. Скорость движения при уборке во многом зависит от густоты стояния растений. Чем выше урожайность, тем ниже скорость скашивания и обмолота зерновой массы.

Вид из кабины комбайна Дон 1500. На фото видны правая боковая панель управления, а также обзор вперед и вправо с места водителя

Технические характеристики комбайна ДОН-1500

Данная модель является гордостью советского машиностроения. Знаменитый завод «Ростсельмаш» начал её выпуск в 1986 году. После двадцати лет успеха на рынке, на смену машине пришли более современные последователи — модели Vector и Acros 2006 года. Дон-1500 в своё время пользовался огромной популярностью, и сейчас можно сказать, что это была самая широко употребляемая машина для уборки.

Агрегат отличается классической бильной схемой обмолота, одним барабаном, соломотрясом с пятью клавишами, большим бункером для зерна и мощным двигателем. Кроме того, можно отметить ещё упрочнённый ведущий мост и быстрый выгрузной механизм. Машина комплектуется жаткой 6,7 или 8,6 метра в длину. Также есть возможность укомплектовать агрегат такими элементами, как измельчитель, капот, копнитель.

Основные модификации модели:

Дон-1500Б. Это доработанная версия оригинала с современным двигателем ЯМЗ-238 АК с V-образной расстановкой цилиндров и отсутствующим турбонаддувом. Помимо этого, есть ещё немало изменений: камнеуловителей увеличилось до двух штук; кривошип коленвала был увеличен в размерах, одновременно снизилась скорость его вращения; увеличилась на 1/3 площадь очистки, вследствие чего производительность повысилась на 20%; увеличилось верхнее решето; увеличился диапазон скоростей шкива барабана, его параметры поменялись; увеличился выгрузной шнек; приводной механизм жатки обзавёлся реверсом; механизм резки обзавёлся укороченными пальцами открытого типа; была установлена особая дека для устранения залипания при уборке влажного зерна.
Дон-1500Н. Вариант для нечернозёмных зон.
Дон-1500Р. Модификация на полугусеничном (рисовом) ходу для работы по уборке риса.

Дон-1500 — технические характеристики

1500 в названии — это примерная ширина молотильного барабана. Прочие характеристики:

Габариты комбайна Дон-1500: длина — 17500 мм, ширина – 4400 мм, высота — 3980 мм;
Вес без жатки/с жаткой — 10990/12590 килограммов;
Мощность — 173 киловатта/235 лошадиных сил;
Объём бака для топлива — 540 литров;
Скорость транспортная/рабочая — максимум 22 км в час/10 км в час;
Производительность — 14000 килограммов в час;
Диаметр барабана — 0,8 метра;
Ширина барабана — 1,484 метра;
Скорость вращения барабана — 512-954 оборота в минуту;
Захват жатки — 6,7 или 8,6 метра;
Вместительность бункера — 6 куб. метров;
Намолот — от 6 до 8 килограммов;
Ширина молотилки — 1,5 метра;

Эксплуатация комбайна Дон-1500

Если угол наклона поля не превышает 8 градусов, машина без проблем справится с колосьями овса, пшеницы, ржи или другой зерновой культуры. Если изменить механизм обмолота и применять дополнительные приспособления, то комбайн сгодится для работы по уборке кукурузы и сои, крупяных культур и семенников трав.

Агрегат применяется во всех доступных климатических поясах. Оснащённая таким элементом, как копнитель, машина способна на уборку соломы и половы с поля. Если же её оборудовать измельчителем, то полученная масса может быть загружена в тележку, которая прицеплена к машине. Затем масса разбрасывается по поверхности поля.

Преимущества модели:

Благодаря шинам низкого давления, которые отличаются высокими грунтозацепами, колёса машины не застревают даже в вязком и влажном грунте.
Машина оснащена сильным и экономичным мотором, наряду с солидным диаметром молотильного барабана (самым большим в мире) это даёт возможность обрабатывать даже влажные колосья большой длины.
Во избежание забивания молотильного механизма, имеется система, позволяющая опустить подбарабанье и осуществить его скоростной сброс.
Можно установить размер жатки на выбор из трёх вариантов. Благодаря продуманной конструкции орудия, точно копируются небольшие неровности почвы. Сама жатка меняется очень просто и быстро.
Удобство для водителя: простор в кабине, герметичность и защищённость от шума, кондиционер.
Агрегат разрабатывался специально для полей СНГ, где он будет показывать лучшую эффективность, и будет дешевле в эксплуатации, чем зарубежные аналоги.
Запчасти стоят недорого и их легко раздобыть.

Недостатки:

Силовая часть установлена рядом с кабиной, что приводит к обдуванию водителя горячим воздухом.
Менее надёжен и комфортен по сравнению с зарубежными аналогами, имеет меньше дополнительных функций.

Схема комбайна Дон-1500

Машина состоит из: мыса; протягивающих вальцов; упорной пластины; подающей цепи; шнека качанов; наклонной камеры; отбойного битера; битера проставки; трубы силосопровода; молотильного аппарата; контейнера; измельчающего барабана; приёмного битера; шнека листостебальной массы; роторного режущего барабана; системы очистки; активатора очистки.

Эволюция и современность комбайна Дон 1500

Первая модель комбайна Дон 1500 была разработана в Ливенском машиностроительном заводе в 1972 году. Этот комбайн был предназначен для уборки зерновых культур, таких как пшеница и ячмень. В своей основе он имел привод от двигателя мощностью 110 лошадиных сил и имел возможность работать со шнеком или ротором.

Со временем комбайн Дон 1500 стал улучшаться и развиваться. Внесены изменения в конструкцию и функциональность комбайна. Инженеры продолжили увеличивать его мощность, улучшать системы уборки, снижать технические характеристики и повышать надежность работы.

На современном рынке сельскохозяйственной техники представлены различные модификации комбайна Дон 1500. Они отличаются мощностью двигателя, объемом сельскохозяйственной площади и функциональными возможностями. Комбайн Дон 1500 включает в себя различные технологические решения и улучшения, которые делают его более эффективным и комфортным для использования.

Сегодня комбайн Дон 1500 активно используется в сельском хозяйстве России и многих других странах. Он является надежным помощником фермерам и сельхозпроизводителям в сборе и переработке урожая. Благодаря своей высокой производительности и надежности, комбайн Дон 1500 продолжает быть востребованным и успешным в современном аграрном секторе.

Назначение и область применения комбайна «Дон 1500»

Комбайн «Дон 1500» используется для уборки всех видов зерновых культур, а также применяется для сбора семян одно- и многолетних трав. Наилучшие показатели работы наблюдаются при эксплуатации на полях, имеющих небольшой уклон (не более 8 °), а также на больших площадях посевов.

Завод-изготовитель предусмотрел возможность применения широкозахватных жаток 6000 мм, 7000 мм и 8600 мм, что значительно больше, чем у других отечественных машин аналогичного назначения. Разработаны всего две модели, которые выпускались последовательно на объединении «Ростсельмаш»: Дон 1500А и Дон 1500Б. Последняя учитывала недостатки работы первой модели.

В период СССР комбайн оснащался шестицилиндровым дизельным двигателем с турбонаддувом Харьковского моторного завод «Серп и молот» СМД, с 1996 г. в качестве силового агрегата стали использовать восьмицилиндровый дизель ЯМЗ-238 (Ярославского моторного завода) мощностью 235 л.с.

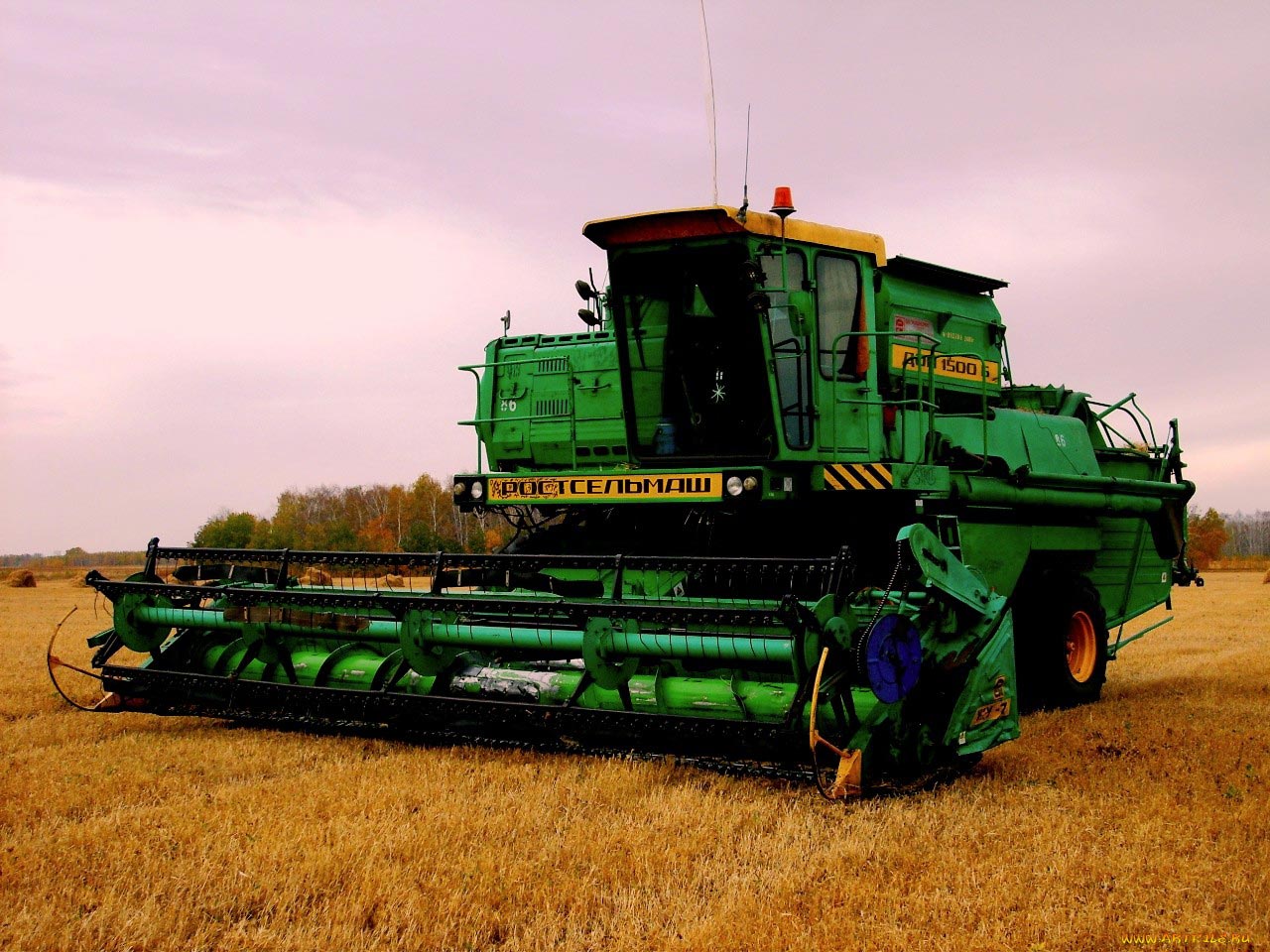

Общий вид комбайна «Дон 1500» спереди. Видны широкозахватная жатка, кабина с платформой водителя, размещенная по передней и боковым частям корпуса

Отличительные особенности комбайна «Дон 1500»

Отличительными особенностями этой самоходной сельскохозяйственной машины являются:

довольно значительная масса и габаритные размеры, что и определяет широкий захват при уборке сельхозкультур;
высокая производительность устройств для скашивания и обмолота зерновых и семенных растений;
удачная конструкция барабанов и просеивающих дек с оптимальным соотношением параметров, что обеспечивает надежную сепарацию зерновых с минимальными потерями при обмолоте хлебной массы;
применение гидроусилителей позволило создать легкое управление сложной и тяжелой машины при выполнении разных манипуляций с навесным оборудованием;
многие регулировки выполняются довольно просто, что позволяет настраивать работу оборудования в оптимальных режимах;
наличие широкой и удобной платформы с ограждениями облегчает доступ к агрегатам, размещенным на большой высоте;
высоки арочные колеса низкого давления имеют высокую проходимость, что позволят устойчиво перемещаться как по чернозему, так и по почвам с высоким содержанием песка (нечерноземные серые супеси), это расширяет зоны использования комбайна на территории РФ и других государств СНГ;
обзор из кабины довольно большой, что позволяет водителю контролировать ход процессов уборки и обмолота зерновых.

Фронтальный вид зерноуборочного комбайна Дон 1500. На фото видны жатка, кабина, громадный бункер для зерна и копнитель

Технические характеристики

Наименование показателей	Единицы измерения	Численные значения
Габаритные размеры комбайна:
длина	мм	12200
ширина (с самой маленькой жаткой)	мм	6100
высота	мм	3980
Масса	кг	13400
Объем бункера для зерна	л	6000
Скорость выгрузки зерна шнековым транспортером	кг/мин	2500
Количество клавиш соломотряса	шт.	5
Суммарная длина соломотряса	м	4,1

Машина способна работать в режимах прямого и раздельного комбайнирования. В ее конструкцию входит механизм для уборки незерновой части культур и сбора стеблей в валки.

Для отделения зерна от стеблей в комплектации комбайна Дон предусмотрена молотильно-сепарирующая система. Она снижает дробление и обрушивания зерна. Улучшенная конструкция молотилки дает возможность использовать ее при высокой скорости подачи зерновой массы.

Параметры модели включают:

мощность – 280 л. с.;
емкость топливного резервуара – 516 л;
расход горючего при работе под средними нагрузками – 180 г/л. с./ч.;
емкость зернового бункера – 6 л3;
масса вместе с жаткой – 14 т.

Достаточно большой вес позволяет этому комбайну Дон показывать высокую устойчивость на участках под уклоном. Качественные запчасти делают машину максимально надежной при работе под высокими нагрузками.

Характеристики	Показатели	Ед. измерения
Тип двигателя	СМД-31А
Скорость (транспортная, максимум)	22	км/ч
Скорость (рабочая, максимум)	10	км/ч
Производительность	14000	кг/ч
Скорость вращения барабана	от 512 до 954	об/мин
Диаметр барабана	0,8	м
Длина барабана	1,484	м
Захват жатки	6,7 или 8,6	м
Вес (масса с шестиметровой жаткой и копнителем)	13	т
Объем зернового бункера	6	м3
Намолот	от 6 до 8	кг
Ширина молотилки	1,5	м
Высота	4	м
Ширина	8,05	м
Длина (с делителем и копнителем)	11	м

Описание и основные технические параметры

В общем случае комбайны самоходного типа «ДОН 1500» были предназначены для уборки различных зерновых культур на полях с уклоном не более 8 градусов. При этом имелась возможность применения как прямого, так и раздельного методов комбайнирования. Кроме того, эти машины могли использоваться во время уборки мелкосеменных и зернобобовых культур. Эксплуатация комбайнов типа «ДОН 1500» была возможна в самых разных климатических условиях, что позволяло организовать централизованное техническое обслуживание и плановую поставку запасных частей в любом регионе страны.

Устройство и конструктивные особенности комбайнов

Конструктивно машины серии «ДОН 1500» отвечали общепринятой (стандартной) схеме. Они включали в свой состав следующие узлы и агрегаты:

жатка с камнеуловителем;
наклонная камера со скребковым транспортёром;
молотилка;
бункер;
силовая установка;
гидравлическая система, с помощью которой осуществляется управление механизмами силовой установки и ходовой части, а также оборудованием навесного типа;
электронная система контроля за состоянием агрегатов и ходом технологического процесса (22 контролируемых параметра).

Стоит отметить некоторые особенности. В свою очередь:

Жатка «ДОН 1500» состоит из делителей, мотовила, режущего аппарата, шнека, битера проставки и копирующих башмаков.
В состав молотилки входят: молотильный аппарат, битер отбойный, соломотряс, доска транспортная, шнеки и элеваторы различного назначения (колосовой, зерновой и др.) и устройство для домолачивания.
Бункер оснащён шнеками для загрузки и выгрузки.

Гидравлический привод позволяет оператору сравнительно легко управлять комбайном и делает последний довольно манёвренным. Передвигается он при помощи 4 пневматических колёс (спереди — 2 ведущих, сзади — 2 управляющих). Все они имеют низкопрофильные шины с крупными грунтозацепами, что позволяет комбайну уверенно преодолевать грунты любой вязкости. Машина оборудована большой герметичной кабиной с кондиционером и эффективной защитой от шума. К особенностям конструкции всех комбайнов серии «ДОН 1500», выгодно отличающих их от машин других производителей, можно отнести:

увеличенный размер бункера;
самый большой в мире молотильный барабан;
наличие разнообразного навесного оборудования (жатка, валкоукладчик, измельчитель, платформа-подборщик и пр.);
соломотряс с пятью клавишами;
повышенную производительность выгружающего механизма;
упрочнённую конструкцию ведущего моста.

Основные технические характеристики

Флагманом модельного ряда «ДОН» был комбайн «ДОН 1500А» с техническими характеристиками, долгое время считавшимися эталонными в отечественном комбайностроении. Разработан он был на базе силового агрегата СМД-31А (четырехтактный шестицилиндровый дизельный мотор) мощностью 225 л. с., производство которого было организовано на Харьковском моторостроительном заводе «Серп и Молот». Основные технические характеристики комбайна:

максимальная скорость передвижения в рабочем режиме, км/час — 10;
максимальная скорость движения в режиме транспортирования, км/час — 20;
ширина захвата, м — от 6 до 8;
диапазон регулируемой скорости вращения барабана, об/мин — 512…954;
габариты барабана (диаметр х длина), мм — 0,8 х 1,484;
производительность, кг/час — 14000;
площадь сепарации, м. кв. — 5,74;
площадь очистки, м. кв. — 3,91;
объем зернового бункера, м. куб. — 6;
максимальный вес, т. — 13,44;
габариты (длина х ширина х высота), мм — 12700 х 8050 х 4400.

На базе этой модели был разработан комбайн «ДОН 1500Б», технические характеристики которого несколько отличались от базовых параметров. Например, новая модель обладала:

увеличенной производительностью выгружающего шнека (до 2500 кг/мин.);
большей площадью очистки;
модернизированным режущим механизмом, который был снабжён укороченными открытыми пальцами;
реверсным приводом жатки;
большим количеством камнеуловителей;
увеличенными размерами верхнего решета и пр.

В результате проведенной модернизации параметры эффективности и производительности комбайна «ДОН 1500Б» примерно на 20% выше, чем у базовой модели.

Кроме двух основных модификаций, на «Ростсельмаше» был освоен выпуск ещё двух комбайнов серии «ДОН 1500», предназначенных для уборки риса («ДОН 1500Р») и работы в условиях отечественного Нечерноземья («ДОН 1500Н»). Причём в отличие от остальных моделей для передвижения комбайна «ДОН 1500Р» использовался так называемый рисовый (полугусеничный) ход.

Назначение и область применения комбайна «Дон 1500»

Отличительные особенности комбайна «Дон 1500»

Отличительными особенностями этой самоходной сельскохозяйственной машины являются:

довольно значительная масса и габаритные размеры, что и определяет широкий захват при уборке сельхозкультур;
высокая производительность устройств для скашивания и обмолота зерновых и семенных растений;
удачная конструкция барабанов и просеивающих дек с оптимальным соотношением параметров, что обеспечивает надежную сепарацию зерновых с минимальными потерями при обмолоте хлебной массы;
применение гидроусилителей позволило создать легкое управление сложной и тяжелой машины при выполнении разных манипуляций с навесным оборудованием;
многие регулировки выполняются довольно просто, что позволяет настраивать работу оборудования в оптимальных режимах;
наличие широкой и удобной платформы с ограждениями облегчает доступ к агрегатам, размещенным на большой высоте;
высоки арочные колеса низкого давления имеют высокую проходимость, что позволят устойчиво перемещаться как по чернозему, так и по почвам с высоким содержанием песка (нечерноземные серые супеси), это расширяет зоны использования комбайна на территории РФ и других государств СНГ;
обзор из кабины довольно большой, что позволяет водителю контролировать ход процессов уборки и обмолота зерновых.

Устройство

Двигатель

Шесть цилиндров, выстроенных в ряд, находятся внутри четырехтактного мотора с турбонаддувом, охлаждающегося с помощью воды из радиатора трубчатого типа. Воздух очищается, проходя через две ступени очистки. Двигатель стоит рядом с кабиной, возле молотильного механизма.

Мощность отбирается с обеих сторон коленчатого вала, крутящегося по часовой стрелке. С задней части питаются приводы рабочих механизмов, а с передней – гидравлический насос привода ходовой части.

Система тормозов

Агрегат оснащен механическим стояночным тормозом, управляемым рычагом с кнопкой, защелкивающим замок-собачку. Чтобы остановить машину, надо потянуть рычаг на себя до третьего или четвертого щелчка. Снятие с тормоза осуществляется движением рычага вверх и одновременным нажатием кнопки.

Также имеются отдельные для каждого колеса гидравлические рабочие тормоза дискового типа. Они стоят на бортовых планетарно-цилиндрических редукторах и управляются педалями, высоту которых регулируют вилкой тормозного гидравлического цилиндра.

Такую систему используют для более плавного разворота на мягком и влажном грунте. На твердых дорогах раздельное торможение применять не рекомендуется.

Гидравлика

Данная система состоит из трех: привода управления ходовой частью, привода рулевого управления и гидросистемы рабочих механизмов. Последняя имеет минимум трубопроводов и включает в себя распределители с золотниками, управляемыми механически или гидравлически. С ее помощью, в частности, управляют жаткой, мотовилом, поворотом шнека, копнителем, измельчителем, очисткой воздуховода, прокруткой молотильного механизма.

Схема комбайна Дон-1500

Рулевое управление

Колонка руля работает от гидравлического объемного привода. Колесо руля можно подстраивать под рост комбайнера, изменяя высоту на величину до 11,5 сантиметра. Для этого используется зажим цангового типа. Возможно и наклон руля менять от 5 до 30 градусов – для этого служит педаль.

Ходовая часть

Ведущий мост является раздельно-агрегатным. Он управляется гидравлическим путем, что позволяет бесступенчато изменять скорость передвижения (причем в любом из скоростных диапазонов). Благодаря этому комбайн обладает неплохой маневренностью. Гидравлический мотор стоит на валу коробки передач (механической, трехходовой, имеющей четыре режима при движении вперед и один – при движении назад).

Ведомый мост также работает от гидравлики. Сцепление – сухого типа, однодисковое, с диафрагменной пружиной. Шины имеют протекторы, обеспечивающие отличную проходимость и самоочистку.

Схема цепных передач комбайна Дон-1500

Жатка

На молотилке подвешивается наклонная камера, к которой, в свою очередь, на шарнирах с пружинами крепится жатка. В состав ее входят механизмы резания и уравновешивания, а также приводной механизм, делители, мотовило (присоединяемое к жатке четырьмя сошками) и шнек.

В передней части жатки расположены башмаки для копирования рельефа. При работе их можно поставить в одно из четырех положений. Транспортируют жатку на специальной тележке.

Механизм резания – может быть с открытыми или сдвоенными пальцами. Мотовило с быстро снимающимися пальцами, управляемое двумя синхронными гидроцилиндрами, оснащено двумя эксцентриками (размещенными по бокам). Угол наклона граблин мотовила регулируется автоматически. Механизм уравновешивания состоит из двух подвесок (регулируемой и нерегулируемой), рычага, съемного штыря, блока пружин и переходника. Шнек имеет увеличенный размер – 59 сантиметров.

ДОН 1500 Б – ЗЕРНОУБРОЧНЫЙ КОМБАЙН, ПОЛЬЗУЮЩИЙСЯ ДОВЕРИЕМ У ФЕРМЕРОВ

Для сбора зерновых изобреталось и использовалось множество разнообразной техники с различными типами комплектации. Так, комбайн Дон 1500б имеет предназначение собирать культуры зерновых растений вида колосовых. При этом применяются вариации проведения работы. Может быть использовано прямое скашивание с дальнейшей переработкой, а может быть задействован метод раздельного комбайнирования.

Если прибавить к агрегату возможное и специально предназначающееся оборудование, тогда ему станет доступен сбор культурных растений мелкосеменного, зернобобового и крупяного типа. В качестве примера мелкосеменных культур можно привести подсолнечник. В роли представителя зернобобовых успешно выступит соя. Крупяные культуры – это, например, гречка. Стоит заметить, что все растения, поддающиеся обработки данной маркой зерноуборочного агрегата, затем перерабатываются либо на зерностержневую смесь, либо на зерно.

Никто не сомневается, что вложения в сельскохозяйственную технику выгодны и вполне окупаемы в достаточно короткие сроки, но все многих интересует цена комбайна Дон. Если внимательно изучить рынок данной сферы, можно отметить неоднозначность и широкий ценовой разброс в предлагаемых вариантах. Так, некоторые предложения начинаются даже от пятисот тысяч (соответственно, имеются в виду агрегаты, бывшие в употреблении). Далее можно пронаблюдать некоторое увеличение стоимости – здесь предложения начинаются от восемьсот пятидесяти тысяч и заканчиваются в пределах полутора миллиона.

Стоит рассмотреть функциональность техники и области применения, для которых подходит зерноуборочный комбайн Дон 1500. Итак, это устройство самоходного типа, обладающее всего одним барабаном, на колесном виде хода. Имеются у техники также требования к обрабатываемой поверхности – полям. Они должны быть равнинного типа, а если и имеется уклон, то он его максимально допустимая отметка не может превышать отметку в восемь градусов.

Зерноуборочный комбайн Дон 1500б – модель усовершенствованная, поэтому допускает установку желаемой заказчиком комплектации. Так, потребитель может изъявить желание на оборудование приобретаемой техники, к примеру, капотом, устройством для создания копен или же специальным техническим узлом с функцией измельчения и разбрасывания. Кроме того, заказчик иногда желает, чтобы на покупаемой модели присутствовали платформы подборщики или даже универсальные жатки.

Комбайн Дон 1500

Крупный диаметр барабана, большой объём бункера и сравнительно низкий расход топлива при вместительном баке, обеспечивают высокую производительность техники. Благодаря гидростатическому приводу, комбайн легко управляется и обладает неплохой манёвренностью. Устройство жатки, оснащённой камнеуловителем, позволяет использовать технику даже на сложных полях, не теряя при этом чистоты зерна.

Органы управления приводятся в действие гидравлической системой. Гидравлика отвечает за положение жатки, мотовила, воздухоочистительную систему. Регулировки решет производятся вручную.

Из преимуществ можно отметить хорошо продуманную конструкцию жатки. Она хорошо реагирует на любые неровности рельефа и быстро устанавливается на комбайн. К существенным недостаткам можно отнести нахождение двигателя в непосредственной близости от кабины оператора.

Комбайн Дон 1500

Технические характеристики модели Дон 1500 более детально рассмотрим при помощи таблицы:

Вес комбайна	13 000 кг (в полной комплектации)
Габариты длина/ширина/высота	11 000/8050/4000 мм
Производительность	14 000 кг/час
Двигатель	4-х тактный, шестицилиндровый.
Вращение барабана	954 об/мин
Объём бункера для зерна	6 кубических метров
Жатка	Может быть, двух видов с захватом 6,7 и 8,6 м
Молотилка	1,5 м

Комбайн Дон 1500а
