Как работает гидромолот на экскаваторе

Устройство и принцип работы

В состав гидромолота входят следующие узлы:

• рабочий элемент;
• верхняя, нижняя и направляющая втулки;
• патлечи и пресс-масленка;
• нижний корпус (букса);
• сам цилиндр и его крышка;
• мыло;
• гидравлический распределитель;
• боек (поршень);
• герметизация блока;
• заправочное устройство;
• крышка цилиндра;
• натяжные болты (шплики).

Внутреннее устройство гидромолота можно условно разделить на 3 основных рабочих узла.

1. Ударный инструмент (пика) – конфигурация находится от нашей, бытае в форме клина (зубила), трамбовки, лапатки, карандаша и конуса.
2. Поршневой узел – за счет давления жидкости освобождается поршень, который, двигаясь, передает энергию ударному инструменту.
3. Пневматическая камера – смягчает обратный ход поршня, снабжена клапаном для регулирования количества газа и давления.

Устройство гидромолота

Гидравлический молот устанавливается на экскаватор вместо ковша. Это вполне может самостоятельно выполнить машинист экскаватора. Сам молот состоит из следующих частей:

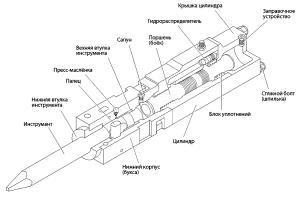

Устройство гидромолота

• рабочий элемент;
• нижняя, верхняя и направляющая втулки;
• палец и пресс-маслёнка;
• нижний корпус;
• сам цилиндр и его крышка;
• сапун;
• гидрораспределитель;
• боёк;
• блок уплотнения;
• заправочное устройство;
• стяжной болт.

Внутреннее устройство гидромолота можно условно поделить на три основных рабочих блока:

• Ударный элемент (пики) – форма зависит от предназначения, может быть в виде лопатки, трамбовки, клина (зубила), конуса и карандаша.
• Поршневой узел – посредством давления жидкости обеспечивается запуск бойка, который, двигаясь, передаёт энергию ударному элементу.
• Азотная камера – амортизирует обратный ход бойка, имеет клапан для регулировки давления и количества газа.

Принцип работы молота:

• Гидрораспределитель задаёт давление жидкости, которая передаёт импульс бойку.
• Боёк (поршень) начинает двигаться вниз и вверх, ударяя рабочий инструмент и передавая ему энергию.

Гидравлический молот может работать в автоматическом режиме (не требуется компрессорная установка), но для этого необходимо дополнительно установить клапан пневмораспределителя.

https://youtube.com/watch?v=8zB8-OiBj_8

Рекомендации по безопасному использованию гидромолота

Использование гидромолота на экскаваторе погрузчике требует соблюдения определенных мер безопасности. Ниже приведены основные рекомендации, которые необходимо соблюдать для предотвращения потенциальных аварий и травмирования.

1. Обучение и подготовка:

• Перед началом работы с гидромолотом необходимо пройти обучение и получить соответствующую квалификацию.
• Ознакомьтесь с инструкцией по эксплуатации гидромолота и экскаватора погрузчика, чтобы быть полностью информированным о правилах работы и технических особенностях.

Проверка перед работой:

• Перед началом работы проведите визуальную проверку гидромолота на предмет дефектов и повреждений.
• Убедитесь, что все соединения и крепления гидромолота надежны.
• Проверьте состояние и надежность гидравлической системы экскаватора погрузчика.

Соблюдение правил безопасности при работе:

• Никогда не работайте с гидромолотом без присутствия других людей вблизи места работы.
• Осмотрите рабочую зону и убедитесь, что она свободна от препятствий и нежелательных объектов.
• Никогда не использование гидромолота вблизи электрических линий или других потенциально опасных объектов.
• Следуйте инструкциям по применению гидромолота и экскаватора погрузчика во избежание неправильных операций.
• Всегда носите соответствующие средства защиты, такие как защитный шлем, очки, наушники и защитную одежду.

Обслуживание и техническое обслуживание:

• Регулярно проверяйте состояние гидромолота и его компонентов.
• Убедитесь, что обслуживание и ремонт проводятся только компетентными специалистами с использованием оригинальных запчастей.
• Следуйте инструкциям по обслуживанию гидравлической системы экскаватора погрузчика.

Соблюдение этих рекомендаций поможет обеспечить безопасное использование гидромолота и предотвращение возможных аварий или травмирования. В случае необходимости, всегда обращайтесь за помощью к специалистам.

Аренда гидромолота

У нас вы можете взять в аренду гидромолот, который справится с такими задачами как дробление асфальта, рыхление мерзлого грунта, разрушение негабаритного железобетона и пр. Так как это навесное оборудование, которое крепится к технике (к примеру, гидромолот на базе экскаватора), в зависимости от ваших потребностей, гидромолот может быть арендован с гусеничными или колесными экскаваторами JCB, VOLVO, HITACHI, которые представлены в нашем каталоге.

При оформлении заказа обратите внимание на такие характеристики гидромолота как масса, сила удара и частота удара (производительность) и соотнесите со сложностью необходимых работ. Если у вас останутся вопросы, какой экскаватор с гидромолотом взять в аренду, подходит ли данная модификация для выполнения работ на вашем участке, вы всегда можете задать их нашим специалистам по указанным на сайте телефонам

Обращаем ваше внимание, что, если вы хотите арендовать гидромолот не в Минске, то доставка оборудования возможна в любой населенный пункт, и рассчитывается индивидуально. Мы всегда идем навстречу нашим клиентам и стараемся найти взаимовыгодное решение.  . Аренда гидромолота осуществляется по телефону в Минске +375 17 262-68-08.

Аренда гидромолота осуществляется по телефону в Минске +375 17 262-68-08.

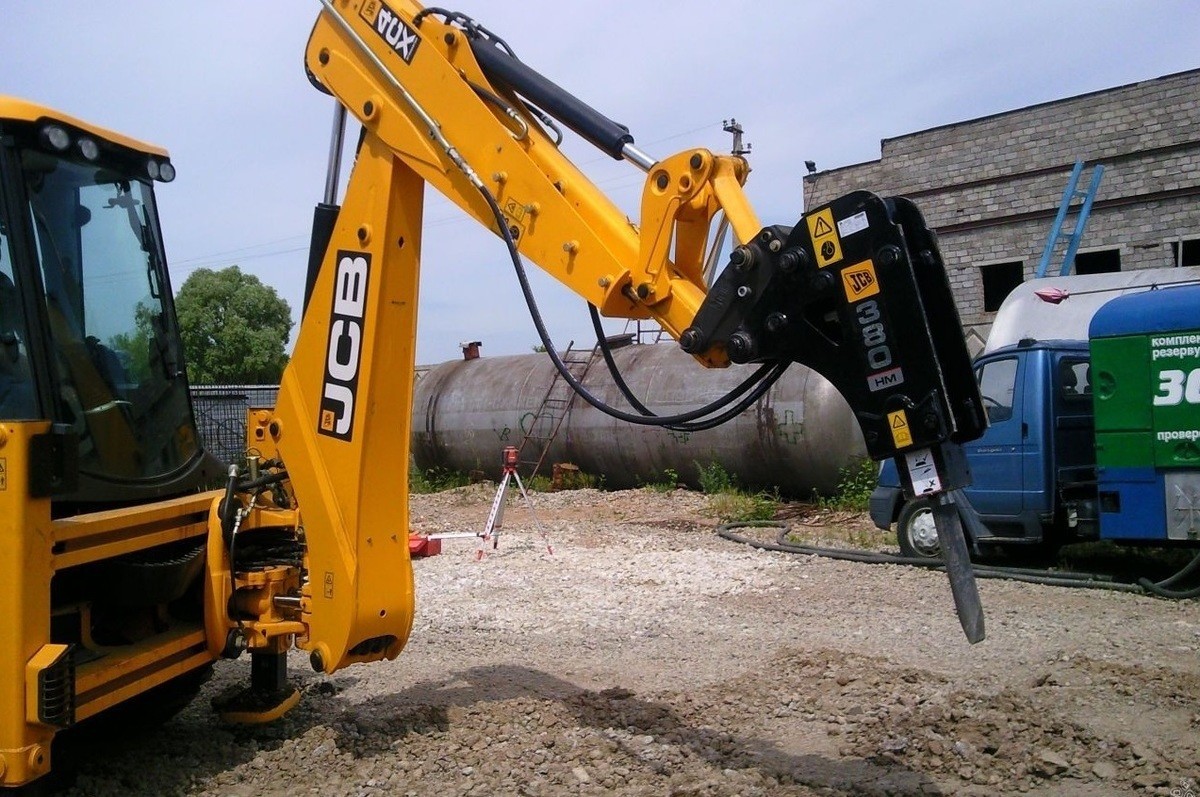

Аренда экскаваторора с гидромолотом JCB

Эксплуатационный вес — 290 кг Диаметр инструмента — 80 мм Рабочее давление — 80 бар Число ударов в минуту — 400/1000 л/мин

Ударная энергия (максимальная) — 670 джоуль

Стоимость аренды:  от 70,00 бел.руб. без НДС / 1 час

Основные характеристики

Технические характеристики
Эксплуатационный вес	кг	290
Высота	мм	1475
Диаметр инструмента	мм	80
Полезная длина стандартного инструмента	мм	295
Поток масла	л/мин	40/100
Рабочее давление	бар	80
Число ударов в минуту	раз	400-1000
Ударная энергия (максимальная)	джоуль	670

Гидравлический молот представляет собой сменное оборудование для экскаватора или погрузчика, он предназначается для разрушения бетонных и железобетонных объектов, асфальтобетонных покрытий и других конструкций. Его называют хорошей альтернативой отбойному молотку, однако гидромолот производит гораздо большую силу удара, особенно, если имеет дело с железобетонной конструкцией.

Аренда гидромолота сегодня является достаточно популярной услугой ввиду своей оперативности. В случае необходимости проведения срочных строительных работ, это оборудование прекрасно справляется, выручая тем самым застройщика.

Кроме того, получая в аренду гиромолот, многие просто экономят на покупке специальной строительной техники. Это вполне оправдано, ведь зачем переплачивать не малые деньги, если работы носят временный характер? У нас вы можете заказать в аренду самый мощный гидромолот в Республике Беларусь.

Гидромолот на базе колесного экскаватора-погрузчика обеспечит высокую эффективность работы при отличной мобильности.

Гидромолот JCB возможно использовать не только на гидравлических экскаваторах и мини экскаваторах, но и на других видах специальной техники. Чаще всего он необходим в аренду для выполнения работ по дроблению замерзшего грунта и разных пород. Старые ветхие здания также являются его объектом. Гидромолот незаменим и на работах, связанных с вскрытием разного рода коммуникаций под землей (газопроводов, труб, телефонных и силовых кабелей, тепловых магистралей).

Основные элементы гидромолота:

• азотная камера под высоким давлением
• клапан отсечки для управления нагнетанием и сбросом давления
• поршень, который наносит удары по рабочему инструменту
• пика или рабочий инструмент (в форме конуса, наконечника, пирамиды и др)

Применение гидромолота считается экологически безопасным процессом и практически не влияет на негативные изменения окружающей среды.  По этой причине данное оборудование набирает популярность во многих странах мира. Модель JCB 3X также считается одной из самых популярных.

Среди частых арендаторов такого оборудования встречаются коммунальные службы.

Такая услуга необходима им для сноса старых построек и ненужных конструкций.

Правила выбора

Чтобы осуществить необходимые мероприятия качественно, своевременно, с наименьшими затратами сил и финансов, самое главное правильно выбрать инструмент гидромолота для экскаваторной техники. В процессе выбора необходимо учитывать следующие аспекты.

1. Сочетаемость инструментария и транспортных средств – гидросистемы и технические параметры (уровень представний, продукты лички).
2. Соизмеримость масы гидромолата и техники – гидромолот для имети всего не более 10% от бесплатно веся экскаватор.
3. Специфика работы (объем, сложность) – стоит учитывать частоту и силу воздействия (чем они больше, тем больше мощность и производительность).
4. Особенности территории, где находится объект — при работе в ограниченном со всех сторон пространстве, или на глубине, главное — учитывать полет стрелы и размер оборудования.
5. Если необходимо демонтировать не очень прочное покрытие, то подойдут легкие модификации оборудования. Но если при продумывании работы большой, то меньший эффективнее будет выполняться гидромолот с большей нагрузкой удара.

Принципы работы гидромолота

Принцип работы гидромолота основан на действии принудительного удара. При этом, энергия передается от гидравлического система экскаватора к гидромолоту, где она преобразуется в ударную энергию, которая передается на рабочий инструмент – насадку гидромолота. Гидромолот использует принцип гидравлического удара и создает ударную силу, достаточную для разрушения твердых материалов.

Гидромолоты обычно имеют несколько специализированных насадок, которые позволяют выполнять разнообразные задачи. Например, для демонтажа бетона и камня используется зубчатая насадка, а для разрушения асфальта применяется остроконечная или плоская насадка.

Работа с гидромолотом требует определенных навыков и осторожности. При выборе насадки и управлении гидромолотом необходимо учитывать свойства материала, его толщину и свойства грунта

Также важно правильно настроить давление и проток гидравлической системы экскаватора, чтобы гидромолот работал эффективно и безопасно

Перед началом работы с гидромолотом необходимо проверить его состояние и правильное подключение к экскаватору. Также следует убедиться в отсутствии повреждений на рабочих насадках.
При работе с гидромолотом необходимо использовать защитные средства, такие как защитные очки, шлем и перчатки. Это поможет предотвратить возможные травмы.
Необходимо выбирать правильную насадку гидромолота в зависимости от типа материала, который нужно разрушить. Если насадка не подходит, это может привести к неполадкам или повреждениям гидромолота.
Работать с гидромолотом нужно аккуратно и плавно

Чрезмерное применение силы может привести к повреждению рабочей насадки или экскаватора.
При работе с гидромолотом важно следить за уровнем гидравлической жидкости и поддерживать его в норме. Недостаток гидравлической жидкости может привести к неполадкам в работе гидромолота.

Соблюдение принципов работы гидромолота и рекомендаций по его использованию позволит повысить производительность и безопасность работ при демонтаже и разрушении

Также важно следить за техническим состоянием и регулярно проводить техническое обслуживание гидромолота, чтобы он работал эффективно и долго служил

Насадки гидромолотов

Поскольку наиболее распространены средние гидромолоты, почти все они поставляются со стандартным набором принадлежностей: ковшом, клином, зубилом, молотом и сваебойной машиной.

Давайте более детально рассмотрим каждую насадку:

1. Пика – самая популярная насадка, которая имеет цилиндрическую форму, но заточена не с двух сторон как зубило, а с четырех. С помощью пики можно дробить абсолютно все твердые объекты. Пика используется для дробления, а не для направленного раскалывания.
2. Клин – цилиндрическая сменная насадка, которая имеет заточку с двух сторон. Применяется клин для дробления и раскалывания большинства твердых объектов. Это может быть мерзлый грунт, бетонные объекты, асфальтное и асфальтобетонное дорожное покрытие. Кроме этого, с помощью клина раскалывают большинство твердых каменных пород. Отличается клин от зубила те, что имеет заточку не более 30 градусов.
3. Зубило – насадка, которая практически ничем не отличается от клина. Она имеет единственное отличие – угол заточки более 30 градусов. По сути, клин и зубило – взаимозаменяемые насадки, которые используют при одних и тех же целях. Однако, для более мягких предметов принято использовать зубило, а для более твердых – клин.
4. Трамбовка – очередная очень популярная насадка, которая имеет широкую форму. Служит данная насадка для трамбовки насыпного грунта. Чаще всего, необходимость трамбовки возникает перед заливкой бетонной стяжки, перед укладыванием асфальта или другого полотна.
5. Свайный наголовник – насадка для гидравлического молота, с помощью которой вдавливают в грунт небольшие сваи.

Как видите, существуют не только различные гидравлические молоты, но и различные аксессуары для них. Для каждой цели необходимо выбрать подходящий экскаватор, гидромолот и навесное оборудование. Наша компания предлагает полный ассортимент экскаваторов с гидромолотами. У нас вы найдете не только необходимые аксессуары, но и гидромолоты различной мощности и экскаваторы разных размеров. Заказывая технику у нас, вы можете быть уверены, что мы подберем оптимальное сочетание оборудования для ваших целей.

Оставьте свой отзыв первым!

Влияние гидромолота на базовую машину

Гидромолот — это многофункциональный, взаимозаменяемый инструмент, используемый в экскаваторах и гидравлических машинах, включая погрузчики, операторы и другое специализированное оборудование. По сравнению с другими типами рабочих машин, гидравлические системы считаются активными устройствами, которые динамически воздействуют на специальное оборудование. Поскольку оператору бывает сложно контролировать силу зажима, машина подвешивается и поддерживается самим молотом. Это позволяет уменьшить высоту отрыва по мере того, как машина углубляется в обрабатываемую поверхность.

Гидравлические молоты используются для:

• разрушения железобетонных зданий и бетонных сооружений;
• разрыхления скал и мёрзлой почвы;
• разрытия подземных коммуникаций, асфальта;
• погружения свай;
• уплотнения рыхлой почвы.

При длительной эксплуатации и больших нагрузках рабочие детали и компоненты подвергаются ускоренному износу. Даже самое надежное оборудование, включая Case, может выйти из строя или дать сбой. Когда вам необходимо заменить детали для оборудования Case, «Снабавто» — это место, где вы найдете только оригинальные, высококачественные детали.

Переключатель состоит из следующих компонентов:

1. Пика . Этот инструмент является универсальным, выполнен в виде металлического стержня, оборудованного пазами для фиксации в буксе мотора. Ударная составляющая агрегата воздействует на верхний торец, а нижняя часть взаимодействует с разрушаемой поверхностью (её форма может меняться – округлый конус, плоский торец, пирамида с гранями).
2. Клин . Этот агрегат рекомендуется использовать, если требуется, чтобы на обрабатываемой поверхности трещины проходили в стороны от его лезвий. Последние могут размещаться вдоль либо поперёк.
3. Зубило . Этот инструмент относится к категории клиновых и оснащается углом заострения более 30 градусов. Использование зубила и клина актуально для разрушения дорожного покрытия или рыхления грунтов.
4. Трамбовочная часть . Предназначается для уплотнения грунта.
5. Патрубки, шпунты и наголовник под сваи .

Некоторые производители стараются уменьшить динамическое усилие на рабочий орган. Для этого часть гидромолота устанавливается в специальный защитный корпус, который обеспечивает легкое перемещение при срабатывании амортизаторов. Последние изготавливаются в виде пружинных, пластиковых или прорезиненных блоков. Использование таких устройств снижает силу удара на спецтехнику при условии, что деформация блока не превышает величину развития силы на единицу. Однако, поскольку значение энергоемкости невелико, машины с подпружиненными колесами не защищены рабочим материалом в случае поломки.

Популярные модели гидромолотов:

• «Гидромолот» НМ-100 (масса экскаватора – 2-8 т, показатель массы гидромолота – 150 кг, рабочее давление – 12 Мпа, параметр частоты ударов – 600 ударов в минуту, показатель длины инструмента – 300 мм);
• «Традиция-К» Delta F-4 (вес базового экскаватора – 1-4 т, показатель массы гидромолота – 130 кг, энергия одного удара – 400 Дж, параметр частоты ударов – от 600 до 1200 ударов в минуту, показатель длины инструмента – 250 мм);
• «Традиция-К» Delta F-10 (вес базового экскаватора – 9-18 т, показатель массы гидромолота – 795 кг, энергия одного удара – 2443 Дж, параметр частоты ударов – от 450 до 800 ударов в минуту, показатель длины инструмента – 565 мм);
• Dongyang DHB-1400S (вес базового экскаватора – 30-42 т, показатель массы гидромолота – 3020 кг, энергия одного удара – 12 110 Дж, параметр частоты ударов – от 250 до 400 ударов в минуту, показатель диаметра инструмента – 160 мм);
• Dongyang DYB-70 (вес базового экскаватора – 1,2-3 т, показатель массы гидромолота – 85 кг, энергия одного удара – 254 Дж, параметр частоты ударов – от 700 до 1200 ударов в минуту, показатель диаметра инструмента – 45 мм);
• Dongyang DYB-300 (вес базового экскаватора – 4-7 т, показатель массы гидромолота – 264 кг, энергия одного удара – 620 Дж, параметр частоты ударов – от 500 до 800 ударов в минуту, показатель диаметра инструмента – 68 мм);
• Dongyang DYB-100T (вес базового экскаватора – 2,5-4,5 т, показатель массы гидромолота – 106 кг, энергия одного удара – 286 Дж, параметр частоты ударов – от 550 до 1000 ударов в минуту, показатель диаметра инструмента – 53 мм);
• Steel Hand SHD 150A (вес базового экскаватора – 11-16 т, показатель массы гидромолота – 890 кг, энергия одного удара – 2560 Дж, параметр частоты ударов – от 450 до 630 ударов в минуту, показатель диаметра инструмента – 100 мм);
• Steel Hand SHD 40 (вес базового экскаватора – 0,5-1,5 т, показатель массы гидромолота – 107 кг, энергия одного удара – 410 Дж, параметр частоты ударов – от 800 до 1230 ударов в минуту, показатель диаметра инструмента – 40 мм);
• Steel Hand SHD 135A (вес базового экскаватора – 18-25 т, показатель массы гидромолота – 1685 кг, энергия одного удара – 5654 Дж, параметр частоты ударов – от 400 до 800 ударов в минуту, показатель диаметра инструмента – 135 мм);
• Steel Hand SHD 53 (вес базового экскаватора – 0,5-4 т, показатель массы гидромолота – 183 кг, энергия одного удара – 500 Дж, параметр частоты ударов – от 550 до 950 ударов в минуту, показатель диаметра инструмента – 53 мм);
• Komatsu JTHB100 (вес базового экскаватора – 14-20 т, показатель массы гидромолота – 1240 кг, энергия одного удара – 2217 Дж, параметр частоты ударов – от 930 до 1300 ударов в минуту, показатель длины инструмента – 2489 мм);
• Komatsu JTHB08 (вес базового экскаватора – 0,7-1,5 т, показатель массы гидромолота – 90 кг, энергия одного удара – 100 Дж, параметр частоты ударов – от 930 до 1300 ударов в минуту, показатель диаметра инструмента – 40 мм);
• Komatsu JTHB65 (вес базового экскаватора – 7-8 т, показатель массы гидромолота – 820 кг, энергия одного удара – 1108 Дж, параметр частоты ударов – от 600 до 900 ударов в минуту, показатель длины инструмента – 2106 мм);
• Komatsu JTHB40 (вес базового экскаватора – 3-4,5 т, показатель массы гидромолота – 320 кг, энергия одного удара – 458 Дж, параметр частоты ударов – от 580 до 1060 ударов в минуту, показатель длины инструмента – 1584 мм);
• Indeco HP-350 (вес базового экскаватора – 1,4-5 т, показатель массы гидромолота – 163 кг, энергия одного удара – 350 Дж, параметр частоты ударов – от 610 до 1570 ударов в минуту, показатель диаметра инструмента – 48 мм);
• Indeco HP-200 (вес базового экскаватора – 1-3 т, показатель массы гидромолота – 104 кг, энергия одного удара – 200 Дж, параметр частоты ударов – от 470 до 1780 ударов в минуту, показатель диаметра инструмента – 46 мм);
• Indeco HP-5000 (вес базового экскаватора – 19-32 т, показатель массы гидромолота – 1973 кг, энергия одного удара – 5000 Дж, параметр частоты ударов – от 410 до 870 ударов в минуту, показатель диаметра инструмента – 141 мм);
• Indeco HP-1250 (вес базового экскаватора – 5-14 т, показатель массы гидромолота – 531 кг, энергия одного удара – 1250 Дж, параметр частоты ударов – от 570 до 1180 ударов в минуту, показатель диаметра инструмента – 90 мм);
• Daemo S2500v (показатель массы гидромолота – 2200 кг, энергия одного удара – 7880 Дж, параметр частоты ударов – 400 ударов в минуту, показатель диаметра инструмента – 145 мм).

Экскаваторы с насадкой гидромолота

Экскаваторы с гидромолотом сегодня являются весьма востребованным видом строительной техники. Они используются строительными и ремонтными бригадами для разрушения асфальтовых покрытий, демонтажа железобетонных конструкций и выполнения других не менее сложных задач.

Сегодня практически все отечественные и зарубежные модели экскаваторов оснащены гидромолотом. В некоторых моделях он входит в комплектацию экскаватора, в других его приходится приобретать отдельно.

В этой статье мы поговорим о том, для чего нужен гидромолот для экскаватора, каковы его основные функции и какие из этих изделий являются лучшими в своем роде.

Основные функции гидравлического молота

Первое, что следует отметить о гидромолоте, — это то, что он может значительно расширить возможности экскаватора. Этой теме посвящена отдельная статья на нашем сайте. Тем не менее, мы не считаем лишним перечислить ее еще раз.

№ п/п	Возможности гидравлического молота
1.	Вскрытие асфальта и замерзлых грунтов
2.	Забивание свай и свайных элементов
3.	Вскрытие твердых горных пород
4.	Вскрытие твердых горных пород Разрушение бетонных конструкций
5.	Уплотнение грунта
6.	Прокладка шахт и туннелей

Как видите, гидромолот имеет множество полезных функций, которые могут значительно расширить возможности экскаватора. Следует отметить, что данное навесное оборудование может быть установлено как на отечественные, так и на зарубежные машины. Многие модели таких марок, как JCB, Bobcat, JAC, SDLG уже продаются с гидромолотами. То же самое касается и некоторых представителей отечественного автопрома. Что касается других изделий, то практически все они (за исключением, пожалуй, некоторых автомобилей эконом-класса) не имеют этого компонента в комплекте, но имеют возможность его установки. Например, гидромолот может быть установлен практически на все виды экскаваторов-погрузчиков.

Какие молоты являются лучшими

Различают большие, средние и малые гидромолоты. Большие устройства предназначены для работы со скалами и мерзлым грунтом. Иногда они также используются для сноса больших зданий. Эти орудия обычно устанавливаются на специальные строительные машины или карьерные экскаваторы, которые очень большие и тяжелые. Поэтому они не представляют интереса для большинства владельцев строительных и ремонтных компаний.

Это не относится к молоткам среднего и малого размера. Эти молотки чаще всего используются для закладки фундамента домов, разрушения дорожного покрытия, уплотнения грунта и разрушения старых железобетонных конструкций. Эти молотки выпускаются в открытом и закрытом исполнении. Так называемые открытые молоты можно использовать только на открытом воздухе (для обычных строительных работ), в то время как закрытые молоты можно использовать и под водой без ущерба для самой машины, благодаря их водонепроницаемости.
