Грейдер John Deere 770G технические характеристики

Кукурузные жатки 600С

Эта жатка Джон Дир предназначена для уборки кукурузы, и справиться с любым объёмом работ независимо от влажности растительной массы. Для этой модели характерны 3 преимущественные характеристики, которые выделяют оборудование среди многочисленных аналогов:

1. Усиленные цепи с открытыми роликами – выше любой конкуренции в плане прочности;
2. PermaGlide – инновационный материал, который в совокупности с датчиками увеличенной длины обеспечивает высокую скорость уборки полёглых культур;
3. Система StalkMaster – революционный измельчитель, который обеспечивает равномерную переработку растительной массы.

https://youtube.com/watch?v=SImIbnX22EA

Дополнительно можно отметить увеличенный диаметр приёмного шнека и простоту технического обслуживания.

Характеристики

Ширина междурядий мин/макс	51-96.5 см
Конструкционная масса	2 070-5 020 кг
Диаметр шнека	457 мм
Длина вальцов	568 мм
Скорость вращения измельчителя	2 200 об/мин

772G

Производитель получает информацию об особенностях рабоыт на технике непосредственно от тех, кто работает на автогрейдерах John Deere. Поставив целью создание идеальной системы управления, компания John Deere (Джон Дир) выпустила машины нового поколения.

Грейдер 772GP оборудован сиденьем с широкой и высокой спинкой, есть и приятный подогрев подушки. Комфорт обеспечен на весь день.

Прохождение поперечного склона автоматизировано, что заметно упрощает стабильное удержание при движении по склону — работа выполняется всего одним рычагом. Кроме того, Grade Pro exclusive — это верный союзник оператора с опытом и без него.

Если характер работы предполагает индивидуальность системы управления, то модель 772GP — то, что вам нужно. Стандартные механические рычаги расположены по обычной схеме для такого грейдера: с двух сторон от рулевого колеса. Они делают управление предсказуемым и лёгким.

Производитель получает информацию об особенностях рабоыт на технике непосредственно от тех, кто работает на автогрейдерах John Deere. Поставив целью создание идеальной системы управления, компания John Deere (Джон Дир) выпустила машины нового поколения.

Грейдер 772GP оборудован сиденьем с широкой и высокой спинкой, есть и приятный подогрев подушки. Комфорт обеспечен на весь день.

Прохождение поперечного склона автоматизировано, что заметно упрощает стабильное удержание при движении по склону — работа выполняется всего одним рычагом. Кроме того, Grade Pro exclusive — это верный союзник оператора с опытом и без него.

Если характер работы предполагает индивидуальность системы управления, то модель 772GP — то, что вам нужно. Стандартные механические рычаги расположены по обычной схеме для такого грейдера: с двух сторон от рулевого колеса. Они делают управление предсказуемым и лёгким.

Особенности и преимущества

Благодаря установке полного привода сила тяги увеличивает на 35% по сравнению с аналогичной техникой с задним приводом. Это положительно сказывается на скорости выполнения рабочих операций и сокращении количества захваток. В стандартную комплектацию автогрейдера в качестве рабочего оборудования входят задний рыхлитель и фронтальный отвал.

Система управления была усовершенствована, теперь управление техникой производится легко и непринужденно. В результате изменений появились новые функции, увеличился угол обзора, повысилась производительность. Передние стекла устанавливаются большими по площади по сравнению с окнами предыдущих поколений машин. Также предусмотрена стационарная консоль.

Фото John Deere 772G

К основным преимуществам техники относятся:

• два типа управления – рычажное и рулевое;
• большой угол обзора;
• в стандартную комплектацию входит установка качественной трансмиссии, гидравлической системы, оси и системы кондиционирования;
• качество выхлопа силового агрегата соответствует нормам Tier.

What are the key specs of the John Deere 770G Grader?

• Net Power: 190 kW (255 hp)

• Operating Weight: 19 396 kg (42 760 lb)

• Blade Pull: 15 501 kg (34,173 lb.)

• Net Torque Rise: 64%

• Number Of Speeds – Forward: 8

• Number Of Speeds – Reverse: 8

A grader is a vital piece of the puzzle because it is used to lay and trim expensive gravel products or level and trim important pads. Sourcing the right grader can set you up for success across the rest of your job, and John Deere are a known name in the grader game for a reason.

Reliable, durable and functional, these machines are easy to use and built to last. If you are wondering if the John Deere 770G/GP grader is a good fit for you, we are here to help. Check out our review of the 770G grader below.

УСТРОЙСТВО John Deere 772G

Улучшенная конфигурация рамы грейдера позволила увеличить клиренс поворотной платформы и рабочую зону. Основная рама и поворотная платформа выполнены в виде сварных конструкций повышенной прочности. John Deere 772G оснащен технологией NeverGrease (уникальное контактное соединение). Благодаря этому нововведению время обслуживания сократилось на 50%. За счет конических роликоподшипников достигается высокая прочность шарнира.

Коробка передач PowerShift Plus разработана компанией John Deere. В конструкции использованы качественные подшипники и рычажные механизмы, обеспечивающие безотказную работу в течение длительного периода времени. При движении по прямой срабатывает блокировка дифференциала, она отключается при повороте на угол более 10 градусов. За счет привода на 6 колес масса равномерно распределяется на все оси. Полный привод увеличивает тягу на 35% по сравнению с заднеприводными автомобилями.

Управление трансмиссией осуществляется с помощью событийно-управляемого программирования (EBS), которое контролирует уровень нагрузки двигателя и основные параметры машины для эффективного переключения передач.

Характеристики ходовой части и трансмиссии:

• диапазон скоростей — 3,9-45,2 км/ч;
• диапазон рабочих скоростей — 4,0-8,0 км/ч;
• угол наклона передней оси во все стороны – 20 градусов;
• угол полного поворота передней оси – 32 градуса;
• угол поворота рамы (вправо/влево) — 22 градуса.

Тормоза с гидравлическим управлением на педалях и принудительным охлаждением обеспечивают эффективное торможение техники. В конструкции предусмотрен автоматический подпружиненный стояночный тормоз.

Закрытая гидравлическая система, чувствительная к нагрузке, основана на поршневом насосе переменной производительности с максимальным расходом 212 л/мин.

Кабина John Deere 772G оснащена системами защиты ROPS/FOPS. Усовершенствованная панель управления и увеличенный угол обзора гарантируют комфортную работу. Передние окна были увеличены для лучшего контроля над рабочей зоной. Внутри салон просторный и есть различные элементы, повышающие уровень комфорта (место для чашки, автохолодильник и др.). В некоторых версиях установлено сиденье Premium, имеющее подогрев спинки. Отличается от базовой версии увеличенной шириной и высотой. Уровень шума в салоне минимальный, что снижает нагрузку на водителя. В базовой комплектации есть камера заднего вида, облегчающая процесс управления.

Серия 600R: стандартные жатки

На сегодняшний день, это самая выпускаемая и востребованная жатка в мире. За время своего существования жатка постоянно модернизировалась, становясь лучше, надёжнее и производительнее. Оборудование мягко адаптируется под длину стебля скашиваемых культур, управление джойстиковое, бортовой компьютер запоминает три позиции положения стола и мотовила в пространстве.

Безусловными преимуществами жаток этой серии являются такие моменты:

• Высокая точность выполняемых операций – достигается за счёт механической регулировки и 3-позиционного положения режущего аппарата;
• Антикоррозийная обработка подающего стола – пластины надёжно защищены от ржавчины;
• Плавная подача растительной массы – втягивающиеся пальцы дополненные специальными фиксаторами;
• Ножи Schumacher EasyCut – изготавливаются из легированной стали, подвергаются закалке по запатентованной технологии, режущие элементы легко заменяются, обладают самоочищающейся функцией;
• Высокая производительность – пропуская способность, обусловлена увеличенным диаметром шнека.
• Высокая надёжность – обеспечивается нижними защитными пластинами, предотвращающими попадание камней в режущий аппарат;
• Копирование рельефа – установлено 3 сенсорных датчика, которые оптимизируют управление рабочим инструментом;
• Минимальный уровень потерь зерновых  — конструкция предусматривает дополнительные отражающие пластины.

Технические характеристики жатки John Deere 600R

Ширина захвата	4.3-10.7 м
Конструкционная масса	1 400-3 003 кг
Высота среза (регулируемая)	38-198 мм
Диаметр шнека	660 мм
Привод	Гидравлика

Средняя стоимость жатки варьируется в пределах 27 000 евро.

Конструкция

За счет усовершенствования конфигурации рамы автогрейдер обладает увеличенным просветом фронтального органа, поворотной платформы и расширенной рабочей зоной органа. Также положительный эффект наблюдается при развороте отвала в режим резания основания.

Высокая прочность шарнира обусловлена установкой конических роликовых подшипников высокого качества.

В John Deere 772 G воплощена новая технология – NeverGrease, которая представляет собой контактное соединение. Благодаря данной конструкции продолжительность сервисных работ, а именно смазки агрегатов, сокращается более чем на 50%. Эффективность работ остается высокой за счет плотных узлов соединения. Наибольшую значимость конструкция имеет при нивелировке отвала (IGC).

Фронтальная консоль узкая, опора отвала характеризуется повышенной обтекаемостью, что гарантирует превосходный обзор рабочей площадки. Серия машин GP отличается уменьшенной рулевой колонкой и отсутствием стандартных узлов управления.

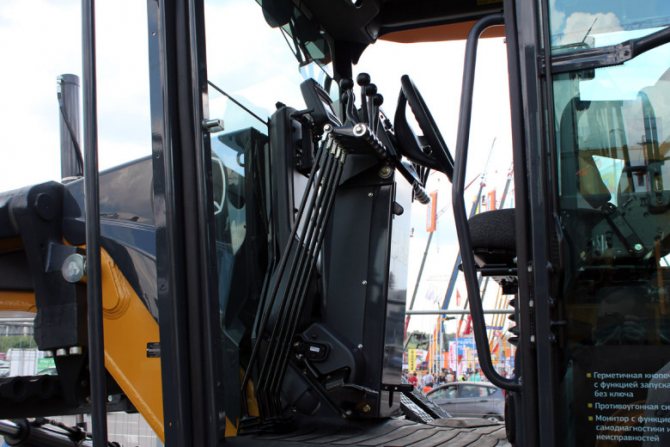

Кабина оператора

За счет установки современной, усовершенствованной панели управления достигается повышенная производительность, увеличенный угол обзора и удобство эксплуатации. Консоль грейдера John Deere 772 несколько уменьшена, а передние окна увеличены по площади, это обеспечивает безопасную работу и отличный обзор.

В салоне есть свободное место для установки автомобильного холодильника. Также есть место для чашки.

При установке Grade Pro устанавливается сиденье Premium с подогревом спинки. Это сиденье отличается от стандартного высотой и шириной, эти параметры увеличены. Боковые опоры также усилены и есть возможность регулировки поясничного подпора.

Кабина имеет достаточно низкий уровень шума, что снижает нагрузку на водителя во время рабочей смены. Для обеспечения повышенного комфорта в кабине установлен монитор. С его помощью проверяется состояние градусов двигателя, данные выводятся в виде аналоговых и цифровых индикаторов и индикаторов. Информация о состоянии John Deere 772, команда на выравнивание отвала и работа системы управления выполняются из кабины без использования специальных инструментов и оборудования. Для устранения неполадок просто проверьте код, отображаемый на экране.

В стандартную комплектацию входит установка камеры заднего вида, сигнал с которой передается на экран. Это удобно при работе на небольших участках и в густонаселенных городских районах. Камера активируется при переводе коробки передач в режим заднего хода или вручную по желанию оператора.

Функция поперечного уклона также регулируется с помощью монитора и реагирует на наклон склона. Дальнейшее управление им осуществляется с помощью рычага подъема оборудования. Когда грейдер работает в автоматическом режиме, эту функцию можно использовать как датчик уклона.

Устройство и характеристики популярных моделей

Компанией выпускаются грейдеры всех классов: легкого, среднего, тяжелого. Среди наиболее востребованных потребителями марки, соответственно, 672G, 772G, 872G. На них установлены силовые агрегаты собственного производства марки PowerTech разной мощности. Двигатели:

• дизельные;
• с 6 цилиндрами,
• имеют реверсивные вентиляторы охлаждения, турбонагнетатели;
• с прямой подачей горючей смеси;
• отвечающие по качеству выхлопа нормам Тиер 2;
• отличающиеся от аналогов топливной эффективностью и простотой ухода.

• системой блочной установки охладителей двигателя;
• трансмиссией, гидросистемой, осью, системой кондиционирования на подвижных петлях, что позволяет отклонять их при чистке агрегатов;
• функцией реверсивной работы вентилятора, что улучшает технические характеристики механизма в условиях запыления;
• баками для горючего, защищенными снизу стальными пластинами.

Из инновационных конструктивных решений у автогрейдеров:

• усовершенствованная конфигурация рамы, позволившая увеличить просвет поворотной платформы, отвала, расширить рабочую зону последнего;
• применение в шарнире роликовых подшипников с коническими элементами, что упрочняет узел;
• использование: контактных соединений по технологии NeverGrease, что сокращает минимум наполовину продолжительность сервисных работ, связанных со смазкой агрегатов; узкой фронтальной консоли, опоры отвала с повышенной обтекаемостью, позволившее улучшить обзор площадки, на которой выполняются работы;
• изменение системы управления за счет отказа от стандартных традиционных узлов;
• фирменная трансмиссия PowerShift, имеющая 8 скоростей, способная работать безотказно длительное время и обеспечивать скорость перемещения машин — 4-45 км/ч;
• система, которая блокирует дифференциал при прямолинейном движении автогрейдера и отключает, когда он делает поворот под углом больше 10°;
• двухканальный гидростатический привод на 6 колес, обеспечивающий производительность при любой операции, которая выше, чем у аналогов;
• оптимизация работы КПП, трансмиссии за счет компьютерного управления, построенного на событийно-управляемом программировании.

Автогрейдер John Deere 672G из машин легкого класса. Несмотря на это, способен выполнять обширный перечень действий, связанных с ремонтом, устройством автодорог. Может перемещаться к месту работ со скоростью 45,2 км/ч, оснащен силовым агрегатом TM 6068H (138 кВт).

• габаритными размерами — 10,57х2,67х3,18 м;
• отвалом шириной — 4,27 м;
• массой -20,505 т;
• топливным баком — 416,4 л.

Грейдер John Deere 772G среднего класса. Используется при устройстве дорожных покрытий, на стройплощадках, для расчистки территорий. На нем установлен:

• мотор марки ТМ 6090Н с 6 цилиндрами, объемом 9 л, выдающий мощность 183 кВт;
• бак для солярки объемом — 360 л;
• трансмиссия с гидромоторами колес и гидростатические насосы объемом, соответственно, — 60, 64 см³;
• бульдозерный отвал, способный подниматься над землей на 63,5 см;
• задний кирковщик, обладающий шириной захвата при рыхлении 2,18 м, с заглублением на 32,3 см;
• рыхлитель (расположен сзади), способный рыхлить полосу земли шириной 2,21 м на глубину 60,2 см.

У автогрейдера John Deere 772G:

• отвал с размерами — 4,27х0,686 м и режущей кромкой шириной 20,3 см;
• габариты — 10,57х2,69х3,18 м;
• масса — 19 т;
• радиус поворота — 7,21 м;
• возможность поворота рамы на 22°;
• передний мост, который может качаться на 32°;
• возможность наклона передних колес в обе стороны на 20°.

Автогрейдер John Deere 872G относится к тяжелому классу. Весит 22,054 т, обладает мощностью 205 кВт, которую ему обеспечивает 6-цилиндровый двигатель марки ТМ 6090Н объемом 9 л.

• вместимость топливного бака — 416,4 л;
• размеры — 10,57х2,67х3,13 м;
• полноповоротный сварной круг с диаметром 1,524 м, способный смещаться в сторону на 0,787 м;
• грейдерный отвал длиной и высотой, соответственно, 4,27 и 0,686 м, с режущей кромкой шириной 20,3 см из стали Dura-Max;
• комплектация рыхлителем и кирковщиком, устанавливаемыми сзади.

Несколько слов о производителе

John Deere – американский бренд, появившийся на рынке в 1837 году. Основателем компании стал Джон Дир, кузнец, и рационализатор, который считается изобретателем стального плуга. Примечательно, но от небольшой частной мастерской до крупного промышленного предприятия компания росла всего 30 лет: уже в 1869 году, бренд John Deere официально получил статус корпорации.

Основная специализация компании – серийное производство сельскохозяйственной, лесозаготовительной, строительной техники и навесного оборудования. Машины с логотипом John Deere традиционно окрашиваются в жёлто-зелёные цвета, поставляются в 130 мировых стран. Производственные линии находятся в основном на территории США, однако, заводы по сборе имеются на территории других стран: Канада, Индия, Германия, Россия.

В настоящее время, корпорация «Джон Дир» входит в 100 крупнейших производителей мира, является обладателем управляемого портфеля, стоимостью 23 000 000 000 долларов.

Компания ежегодно вкладывает крупные суммы в исследования, гибко подстраиваясь под постоянно растущие потребности сельскохозяйственного рынка. За свою длительную историю, корпорация всегда следует девизу своего основателя: «Моё имя никогда не будет стоять на технике, где отсутствует то лучшее, что имеется во мне!».

Удобство эксплуатации и обслуживания

Наряду с отменными техническими характеристиками автогрейдера Джон Дир 772 стоит отметить и такое преимущество, как простота ухода за машиной. Бак для дизельного горючего находится в задней части машины, доступ к нему открывается с уровня земли. Вместительность емкости – 360 л, чего хватает на длительное время работы. Для защиты бака снизу предусмотрена стальная пластина.

Функциональный узел для обслуживания гидравлической системы, осей и замены фильтров находится с правой стороны. Клапаны грейдера имеют цветовую индикацию, которая облегчает процесс их очистки и замены. Приемник для жидкостей также легко обслуживаемый, характеризуется длительным сроком службы. Крышки баков окрашены в те же цвета, что и клапаны.

Система автоматического отключения силовой установки позволяет сократить расход дизеля, понижает шумность, сокращает изнашиваемость составных частей самого агрегата, трансмиссии и гидросистемы. Длительность бездействия до отключения мотора определяется оператором.

Для запуска двигателя предусмотрен ввод кода безопасности. Это исключает несанкционированное управление техникой. Код устанавливается посредством цифровой клавиатуры на ЖК-мониторе в кабине оператора.

Кабина оператора

За счет установки современной улучшенной панели управления достигается повышенная производительность, увеличенный угол обзора, а также удобство управления. Пульт грейдера Джон Дир 772 несколько уменьшен, а передние стекла увеличены по площади, это обеспечивает безопасность при работе и превосходную видимость.

В салоне имеется свободное пространство для установки автомобильного холодильника. Также предусмотрено место для чашки.

При сборке Grade Pro устанавливается кресло Premium с обогревом спинки. Отличается данное сидение от стандартного высотой и шириной, данные параметры увеличены. Также усилены боковые подпорки и есть возможность настройки поясничной опоры.

В салоне достаточно низкий уровень шума, что снижает нагрузку на оператора в течение рабочей смены. Для обеспечения повышенной комфортности предусмотрена установка монитора в кабине оператора. С его помощью производится проверка состояния автогрейдера, данные о которой выводятся в качестве аналоговых и цифровых указателей и индикаторов. Информация о состоянии John Deere 772, команда на нивелировку отвала и проверка активности систем выполняется из кабины без необходимости использования специальных инструментов и оборудования. Для устранения неисправностей достаточно проверить код, выводимый на экран.

В стандартную сборку входит монтаж камеры заднего вида, сигнал от которой передается на монитор. Это удобно при работе на малых площадях и в условиях плотной городской застройки. Камера активируется при переключении КПП в режим заднего хода или вручную по желанию оператора.

Функция поперечного уклона также настраивается посредством монитора, она отвечает на уклон фронтального рабочего органа. Дальнейшее управление ею производится с помощью рычага подъема оборудования. При работе автогрейдера в автоматическом режиме функция может использоваться в качестве датчика уклона.

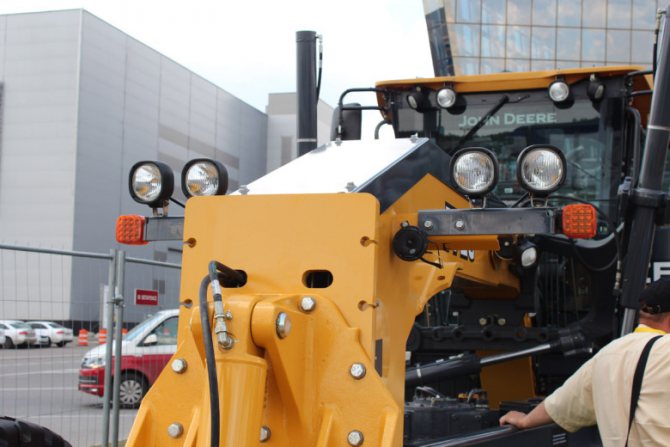

Фары и габариты

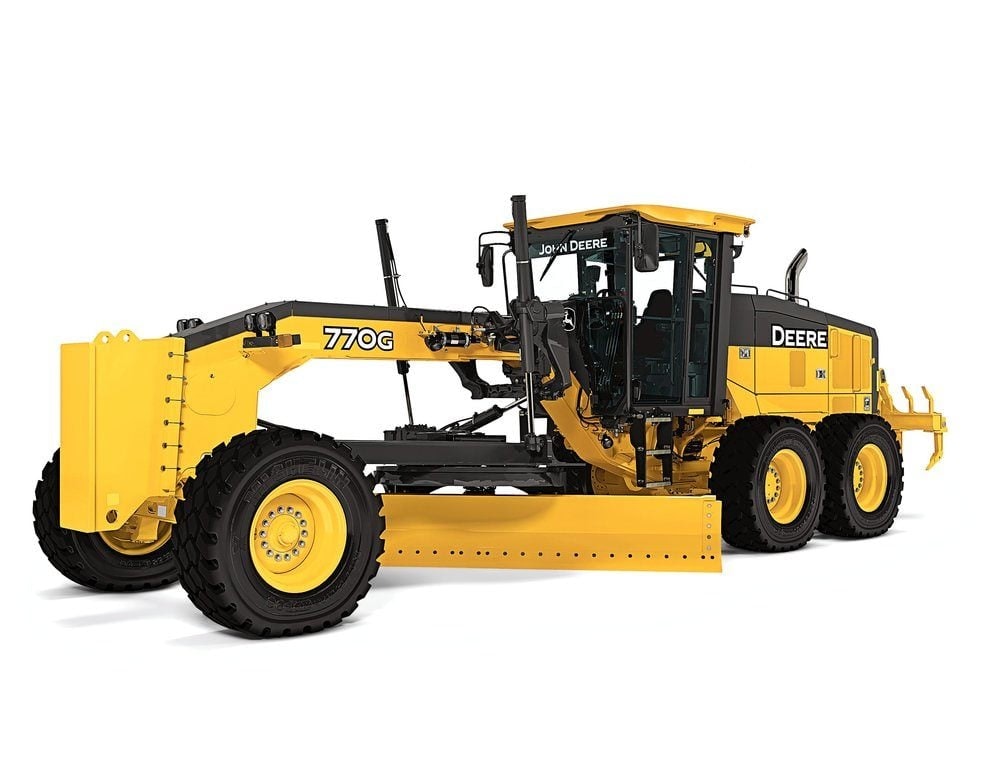

John Deere 770G Grader Specs

• Net Engine Power: 123–181 kW (165–243 hp)
• Net Peak Torque: 1227 Nm (905 lb.-ft.)
• Blade Pull: 13 150 kg (28,990 lb.)
• Net Torque Rise: 63%

Driveline

• Engine Manufacturer: John Deere
• Engine Model:PowerTech PSS 9.0L
• Displacement, ltr (Inches): 9 (548)
• Engine Output – Net, kW (hp): 190 (255)
• Torque Rise, %: 64
• Transmission Manufacturer: John Deere
• Number Of Speeds – Forward: 8
• Number Of Speeds – Reverse: 8
• Tire size – Standard: 14.00 – 24
• Service Brake Type: Disc
• Service Brake Actuation: Hydraulic

Need more work? Register your plant hire company on iseekplant for free.

Dimensions:

• Overall Length, mm (ft/in): 8890 (29 ft 2 in)
• Height Over ROPS, mm (ft/in): 3180 (10 ft 5 in)
• Wheelbase, mm (ft/in): 6160 (20 ft 3 in)
• Bladebase, mm (ft/in): 2570 (8 ft 5 in)
• Moldboard Height, mm (inches): 610 (24)
• Width – Moldboard, mm (ft/in): 3660 (12 ft )
• Frame Circle Diameter, mm (inches): 1524 (60)
• Thickness – Moldboard, mm (inches): 22 (0.88)
• Moldboard Sideshift – Right, mm (inches): 683 (26.9)
• Moldboard Sideshift – Left, mm (inches): 683 (26.9)
• Shoulder Reach – Right, mm (ft/in): 2083 (6 ft 10 in)
• Shoulder Reach – Left, mm (ft/in): 2083 (6 ft 10 in)
• Circle Rotation:  360
• Bank Angle: 90
• Hydraulic Blade Tip – Forward: 42
• Hydraulic Blade Tip – Rearward: 5
• Moldboard – Lift Above Ground, mm (inches):  490 (19.3)
• Turning Radius – Minimum, m (ft/in): 7.21 (23 ft 8 in)
• Frame Articulation:  22

Performance

• Loading – Front Axle, kg (lbs): 4305 (9490)
• Loading – Rear Axle / Tandem, kg (lbs): 12084 (26640)
• Speed 8 – fwd, kph (mph): 45.5 (28.3)
• Speed 8 – rev, kph (mph): 46.5 (28.3)
• System Voltage, V: 24
• Pump Flow, lt/min (gallons (US) / min): 212 (56)
• Relief Pressure, kPa (PSI): 18961 (2750)

Двигатель

На машину устанавливается силовой агрегат собственного производства. Модель PowerTech Plus гарантирует топливную эффективность по сравнению с аналогами при схожих мощностных характеристиках. К преимуществам модели относится высокая мощность, которая обеспечивает продуктивность, а также простота ухода.

Стандартно двигатель комплектуется системой прямой подачи горючей смеси, в состав которой входит топливораспределительная рампа (HPCR). Она отвечает за подачу необходимого количества топлива, и повышает эффективность агрегата. Также в базовой сборке устанавливаются четырехклапанные головки цилиндров, каналы впуска и выпуска на которых направлены в разные стороны, турбонагнетатель с изменяемой конфигурацией (VGT) и системой рециркуляции выхлопа для понижения температуры газа (EGR). Качество выхлопа соответствует нормам Tier 2, при этом топливная эффективность гораздо выше, чем при установке двигателя Tier 3.

Расход топлива John Deere 772G ниже, чем у конкурирующих машин. Это возможно благодаря установке улучшенной топливной системы и гидравлики с закрытым центром.

John Deere 770G Summary

All in all, I think that the John Deere 770G/GP graders are a great improvement on their predecessors, continuing the John Deere tradition of providing solid and sturdy machinery for a range of jobs in the construction and labour industry.

If you decide to go with the John Deere 770, you’ll get plenty of grunt out of the powerful engine, without the price tag of hefty fuel consumption and frequent upkeep. If you look after this machine properly, it will certainly go the distance. Your operators will be happy with the comfort and ease of use, and at the end of the day, happy drivers are productive drivers. As with any machine, the 770G is a big investment, but the price tag is fair and relatively affordable for what you are getting.

If you’re still not 100% sure that the John Deere 770 is the right piece of equipment for you, why not have a chat with some others who have used this machine and compare it to the demands of your work? Or, if you aren’t quite ready to make a purchase or would prefer to save on costs, you can consider hiring the machine and taking it for a test run.
