Гидроусилитель руля: принцип работы

Основные неисправности рулевых реек с гидроусилетелем, их устранение и ремонт

В процессе эксплуатации система рулевой рейки с гидроусилителем требует постоянного осмотра, обслуживания и ремонта (в случае необходимости). К наиболее распространенным неисправностям системы относятся:

1. Течь

Течь сальников чаще всего вызвана коррозией в случае попадания воды на вал, который по мере появления на нем ржавчины разрушает рабочую поверхность сальника. Такая неисправность возможна при разрушении пыльника, вызванном механическими воздействиями либо естественным износом.

Ремонт заключается в восстановлении целостности вала, удалении следов коррозии (обычно вал шлифуется). После этого устанавливается новый сальник с соответствующими посадочными размерами.

Течь шлангов гидравлики обусловлена высоким давлением в системе (100 атмосфер и более), износом шлангов, особенно в местах соединения резиновых и металлических элементов шлангов высокого давления. Обычно требуется замена шланга, однако есть мастерские, которые производят перепрессовку соединений.

2. Стук

Он может возникнуть по причинам:

• поломки или стирания центрального зуба рейки;
• износа опорной втулки;
• неисправности поджимного сухаря.

Подтяжка рейки в случае износа центрального зуба не дает результата. Люфт, возможно, будет меньше, но так как другие зубья изношены меньше (повышенный износ центрального зуба связан с тем, что руль больше времени находится в среднем положении), руль может не возвращаться из крайних положений из-за зажимания.

Видео — о ресурсе работы рулевой рейки с гидроусилителем:

Опорные втулки усиленно разрушаются при движении на неровном дорожном покрытии.  Большинство реечных механизмов иномарок не рассчитаны на российские дороги.

3. Тугой руль

Если руль с усилием крутится только в одну сторону, скорее всего, уплотнительное кольцо в корпусе распределителя пропускает жидкость под давлением. Это может быть результатом попадания грязи или пыли в систему, которая со временем делает проточки. Жидкость не попадает в гидроцилиндр, а уходит напрямую в бачок расширителя. Ремонт можно осуществить путем шлифованием рабочей зоны и замены уплотнительного кольца.

Если руль вращается туго в обе стороны, возможно несколько причин:

• неисправность поршневого тефлонового кольца;
• проточки в двух камерах распределителя;
• изношенная рабочая пара насоса;
• поломка торсиона.

Для диагностики конкретной неисправности требуется разборка механизма и диагностика узлов. В большинстве случаев потребуется помощь специалиста.

История возникновения

Имя изобретателя гидравлического усилителя руля точно не известно. Первые упоминания о подобной системе датируются 1876 годом, когда некий  Фитц (Fitts), применил его на своем паровом автомобиле: слишком тяжелая машина плохо слушалась руля. Запатентовал гидроусилитель руля американец Роберт Твайфорд в 1900 году, в 1903 году его применили на серийном грузовике. В первой половине ХХ века гидроусилитель руля применялся редко и только на тяжелых машинах: грузовиках и бронеавтомобилях в виду своей дороговизны. Только в 50-е годы гидроусилитель руля стал массово применяться в серийных легковых автомобилях.

Преимущества применения гидроусилителя руля:

• уменьшает усилия необходимые для поворота рулевого колеса;
• обеспечивает необходимую траекторию поворота без изменений;
• улучшает маневренность автомобиля;
• полная обратная связь – водитель «чувствует» дорогу;
• смягчает отдачу от ударов, вызванных наездом колес на неровности и выбоины на дороге;
• меняет «чувствительность» руля в зависимости от скорости движения;
• повышает безопасность движения в случае разрыва шин передних колес (блокирует самопроизвольный поворот);
• при отказе системы остается возможность управлять автомобилем.

Недостатки:

• высокая стоимость, бюджетные автомобили так и не получили гидравлический усилитель на руль;
• дополнительные затраты мощности двигателя для вращения вала насоса.

Существует два основных типа гидравлических усилителя руля: совмещенный с рулевым механизмом и с продольной тягой.

Устройство и основные компоненты гидравлического усилителя руля, совмещенного с продольной тягой рис.1:

Насос (1) – агрегат, обеспечивающий необходимое давление, а также циркуляцию рабочей жидкости в гидросистеме.

Наиболее массово используется конструкция роторного гидронасоса – рис.2, благодаря его надежности и высокой производительности.

Рис.3 – варианты конструктивного исполнения насосов автомобильных гидросистем различных производителей.

Для оптимального размещения составляющих гидроусилителя руля насос (1) часто объединяют с бачком (4) в один компактный агрегат – рис.4:

Насос приводится в действие коленвалом двигателя с помощью ременной передачи.

Корпус рулевой рейки (2) на рис.1. Представляет собой агрегат, заключающий в себе рулевую рейку с гидроцилиндрами и распределитель.

Распределитель, узел (3) на рис.1. Предназначен для направления рабочей жидкости под давлением в рабочий цилиндр и ее отток обратно в бачок, в зависимости от положения руля. Главный подвижный элемент распределителя – золотник бывает двух типов:

• осевой – перемещается поступательно;
• роторный – вращается;

Бачок (4) для масла – представляет собой емкость для рабочей жидкости.

Внутри фильтр для масла, а в пробке датчик уровня жидкости – щуп:

Соединительные шланги (5). Обеспечивают необходимую циркуляцию рабочей жидкости в системе гидроусилителя руля. Шланги высокого давления соединяют насос с распределителем и передают давление в гидроцилиндры. По шлангу низкого давления жидкость возвращается обратно в бачек, а из бачка – к насосу. Рис.8 – шланги гидроусилителя руля и фитинги для подсоединения.

Рабочая жидкость гидроусилителя руля обеспечивает функционирование системы – передает давление от насоса к рабочим цилиндрам, смазывает трущиеся детали  механизмов. Представляет собой индустриальное (машинное) масло с модификаторами, подобная смесь стала отдельным продуктом – жидкостью для гидроусилителей или автоматических трансмиссий.

Как гидроусилитель выключается при повышении скорости автомобиля

На значительных скоростях автомобиля, необходимо отключать ГУР в целях безопасного управления машиной. Лёгкая «баранка» может привести к чрезмерной управляемости и большой чувствительности колес на малейшее отклонение рулевого колеса. Чтобы этого избежать в схеме гидроусилителя руля применяется несколько систем, изменяющих усилие в зависимости от числа оборотов двигателя или скорости машины.

ГУР с регулированием давления по числу оборотов

В клапане регулирования выходного потока, расположенном в корпусе насоса ГУР, установлен дополнительный золотник. Находиться между клапаном формирования потока и проходным отверстием. Он уменьшает поток гидравлики на выходе из насоса путем уменьшения выходного сечения. Рассмотрим наглядный пример.

При низких оборотах мотора давление в камере «А» давит на золотник. Его недостаточно, чтобы преодолеть сопротивление пружины, он не смещается и проходное сечение не изменяется.

По мере роста числа оборотов, давление в камере «А» возрастает. Оно продолжает давить на стенку золотника и преодолевает сопротивление возвратной пружины. Он смещается, перекрывая выходное отверстие. Поток гидравлической жидкости уменьшается. Это вызывает большую разницу давления в камерах «А» и «С», клапан управления потоком смещается влево, больше открывая выходное отверстие со стороны всасывания насоса. Это уменьшает давление, выходящее из насоса, поступающее в распределительный механизм ГУР.

При дальнейшем росте числа оборотов двигателя, золотник больше перекрывает выходной канал. Полностью выходное отверстие не перекрывается, какими бы не были высокими обороты коленвала, в системе усилителя остается минимальное давление. Таким образом, минимизируется помощь гидроусилителя по мере роста числа оборотов двигателя.

ГУР с регулированием давления по скорости движения

Работа этой системы основана на датчике скорости автомобиля. Компьютер дает сигнал на электромагнитный клапан, установленный в распределительном механизме.

Внутри распределителя находится управляющая камера. По мере увеличения скорости авто, открывается электромагнитный клапан. Он подает гидравлическую жидкость в камеру распределителя. Внутри её повышается давление, препятствующее скручиванию торсиона. В результате руль становиться «тяжелее».

Существуют типы гидроусилителей, где на торсион влияет не давление в камере, а плунжер. По мере роста скорости автомобиля, давление давит на плунжер. Он толкает вал распределителя в направление, противоположное вращению рулевого колеса. Это увеличивает реактивное сопротивление на руле.

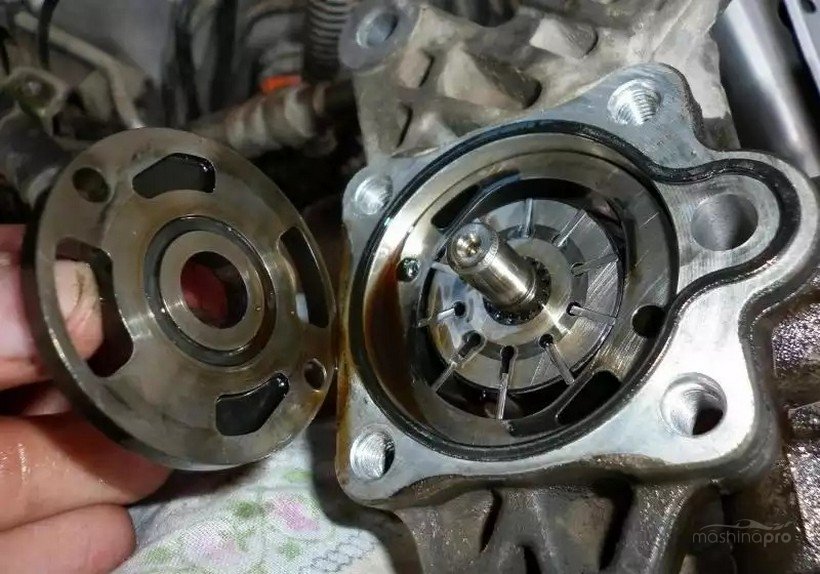

Устройство насоса гидроусилителя руля

Узел насоса лопастного типа делится на виды:

1. Лопастный.
2. Шестеренный.

Механизм насоса состоит из корпуса, ротора и уплотнительного кольца. Насос имеет клиноременный привод от шкива коленчатого вала. Шкив матируется в конце наружного вала, находящийся на шариковом и игольчатом подшипнике. Ротор располагается на шлицах вала, в его пазы свободно установлены лопасти. К корпусу насоса приделан распределительным диском и крышкой статор.
Внутренняя поверхность его корпуса имеет сложную форму. Лопасти устанавливаются в ротор, где параллельно его продольной оси предусмотрено несколько прорезей. Эти лопасти под давлением центробежной силы немного выходят из пазов и соприкасаясь, с внутренней поверхностью корпуса, создают замкнутые камеры.

Внутренняя поверхность корпуса устроена таким образом, что когда объём от вращения ротора снижается между ними сжимается масло. Если появляется отверстие, то гидравлическая жидкость стремительно выходит из лопастей. Процесс всасывания жидкости проходит наоборот. Сам по себе насос должен быть высокопроизводительным, чтобы обеспечивать повороты вала максимально быстро.
Запускается передачами от двигателя:

1. Шестеренчатой.

2. Ременной.

Устройство

Гидроусилитель руля нужен не только для обеспечения комфорта. На грузовых автомобилях без него было бы просто невозможно повернуть колёса. Как видно из названия, он выполняет роль усилителя, работа которого основана на свойствах жидкости, в качестве её используется специальное масло.

Каждый узел системы выполняет свои функции. Среди них можно выделить следующие:

• Нагнетание масла;
• Распределение;
• Предохранительные функции;
• Обратная связь;
• Преобразование давления в усилие;
• Хранение рабочей жидкости.

Качество тех или иных функций зависит от исправности соответствующего узла, детали. Поэтому возникшая неисправность диагностируется  исходя из определённых признаков.

Нагнетание масла

Реализуется с помощью насоса, для приведения в движение которого используется ремень гидроусилителя руля. Есть разные типы насосов. Среди них в последнее время появились электрические. Обороты такого насоса изменяются в зависимости от скорости движения автомобиля. Ремень гидроусилителя руля обеспечивает жёсткую кинематическую связь с двигателем. Производительность насоса зависит от частоты вращения коленчатого вала. От насоса к распределителю подходит шланг гидроусилителя руля высокого давления. От распределителя в бачок подходит трубка, по которой поступает масло с низким давлением.

Распределение

Рабочая жидкость под давлением нуждается в распределении при повороте рулевого колеса. Зачастую механизм и распределитель выполнены вместе. Угол поворота руля передаётся торсионом, который перемещает золотник. Последний будет двигаться до тех пор, пока усилие на нём не станет равным нулю. Когда это произойдёт, то масло перестанет давить на рабочий цилиндр, и он остановится. Колёса в это время тоже остановятся. Рабочая жидкость будет перетекать в бачок гидроусилителя руля.

Предохранительные функции

Поворачивать руль можно до упора, при этом не переставая прилагать усилие. В таком случае торсион постоянно открывает золотник. Масло непрерывно действует на рабочий цилиндр. Развиваемое им усилие не ограничивается. Давление в системе растёт. Любая трубка может лопнуть, или произойдёт разрушение других деталей.

Обратная связь

Чувство руля является очень важным при движении. Оно информирует водителя о характере поверхности, наличии препятствий на пути. Гидроусилитель руля снабжён специальными шайбами, которые изменяют усилие, прилагаемое к рулевому колесу. Таким образом, водитель чувствует в какой ситуации находятся колёса. Это необходимо, например, зимой, когда дорога покрыта льдом. Информация о её состоянии позволит водителю вовремя принять меры безопасности и тем самым предотвратить дорожно-транспортное происшествие.

Преобразование давления в усилие

Реализовано через поршень и шток. Трубка подводит масло к распределителю, далее, к рабочему цилиндру. Преобразовать давление жидкости в усилие можно, используя поршень определённой площади. Чем больше площадь, тем больше усилие, которое будет поворачивать колёса.

Расчёт площади предполагает определённый запас силы, но в то же время слишком большая площадь неоправданно увеличит размер цилиндра.

Хранение масла

Рабочая жидкость хранится в бачке. Точнее сказать, там находится запас масла, необходимый для правильной работы системы. К нему подходит трубка слива и забора масла. Особых требований не предъявляется

Важно, чтобы он был целым и содержал достаточный объём масла. Бачок содержит фильтр, который препятствует проникновению частиц в систему. Производительность насоса зависит от чистоты этого фильтра

Работа гидравлического усилителя руля

Принцип работы гидравлического усилителя рулевого управления и взаимосвязь элементов его конструкции рассмотрим на примере гидроусилителя руля автомобиля КамАЗ (рис. 1).

При прямолинейном движении автомобиля золотник 18 и винт 13 находятся в нейтральном положении. Масло из насоса свободно проходит через золотник и обе полости силового цилиндра 6 и 23, и далее через радиатор 1 сливается в бачок насоса.

При повороте рулевого колеса направо (рис. 1,а) винт 1 вывертывается из гайки 6, а из-за сопротивления управляемых колес возникает сила, стремящаяся сдвинуть винт в осевом положении влево. Когда эта сила превысит усилие предварительного сжатия центрирующих пружин 4, винт вместе с золотником 12 сместится. При этом полость А силового цилиндра отсоединяется от линии слива, оставаясь при этом соединенной с линией нагнетания, а полость Б отсоединяется от линии нагнетания.
Рабочая жидкость поступит в полость А цилиндра и начнет оказывать давление на поршень-рейку, создавая дополнительное усилие на зубчатом секторе вала 7 сошки рулевого механизма, что способствует повороту управляемых колес.

При повороте рулевого колеса налево (рис. 1,б) винт с золотником 12 смещаются вправо, преодолевая усилие сжатия центрирующих пружин 4. Рабочая жидкость под давлением начнет поступать в полость Б, воздействуя на поршень-рейку 8, а полость А соединится с линией слива.
Поршень-рейка 8 под действием суммарного усилия, создаваемого водителем и рабочей жидкостью, повернет вал 7 сошки и далее через привод управляемые колеса.

***

Давление в полостях А и Б силового цилиндра при повороте увеличивается пропорционально повышению сопротивления колес. Одновременно возрастает давление в полостях между плунжерами 3.
В результате получаем динамическую взаимосвязь – чем больше сопротивление повороту колес, а следовательно чем выше давление масла в полости силового цилиндра, тем больше усилие, с которым золотник 12 стремится вернуться в среднее положение, а также усилие на рулевом колесе.
Таким образом обеспечивается силовое слежение.

Остановка рулевого колеса при повороте в любую сторону приводит к тому, что поршень-рейка 8, винт 1 и золотник 12 под действием центрирующих пружин 4 и перепада давления масла в полостях А и Б силового цилиндра сместятся в осевом направлении к среднему положению.
При этом золотник займет такое положение, при котором через щель для прохода масла в соответствующей полости цилиндра будет поддерживаться давление, необходимое для удержания управляемых колес в повернутом положении.
Таким образом обеспечивается кинематическое следящее действие усилителя рулевого управления.

При резком ударе или толчке со стороны колес во время движения, например при разрыве колеса, поршень-рейка 8 и винт 1 с золотником 12 сместится в осевом направлении.
При этом в результате перемещения золотника полость цилиндра, находящаяся с противоположной стороны, соединится с линией нагнетания насоса.
Возрастающее давление рабочей жидкости на поршень-рейку 8 уравновесит силу удара, и управляемые колеса не изменят своего положения, что позволит сохранить заданное направление движения и предотвратить возможную аварию.

При неработающем насосе, например во время буксировки автомобиля, управление автомобилем было бы очень затруднительно, так как находящаяся в полостях А и Б жидкость препятствовала бы перемещению поршня, и к рулевому колесу пришлось бы прикладывать значительное усилие, чтобы выдавливать ее в бачок насоса.
Поэтому обратный клапан плунжера 9 при повышении давления в любой полости во время перемещения поршня открывается и позволяет перетекать жидкости в противоположную полость, что облегчает поворот рулевого колеса.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Как это работает?

Гидроусилитель руля (ГУР)

Что такое гидроусилитель руля? Это — система, состоящая из трубопроводов высокого и низкого давления, в которых благодаря насосу циркулирует специальная жидкость. Для жидкости ГУР предусмотрен бачок, соединенный с насосом. Когда вы поворачиваете руль в системе гидроусилителя происходит целый ряд реакций. Жидкость подается в рулевой механизм через распределитель под высоким давлением. Нагнетаясь в гидроцилиндр, она создает давление на поршень, под воздействием которого тот смещается, снижая степень усилия прилагаемого водителем при повороте рулевого колеса. Во время движения по прямой траектории жидкость ГУР стекает из рулевого механизма в бачок системы.

Электроусилитель — это набор механизмов, среди которых главная роль отведена электромотору, кроме того в состав ЭУР входит электронный блок управления (ЭБУ), а также два датчика (датчик угла поворота и датчик крутящего момента). По сравнению с гидроусилителем, ЭУР устанавливается непосредственно на саму рулевую рейку или колонку, при этом передача крутящего момента осуществляется посредством торсионного вала, встроенного в систему рулевого управления. В то время как ГУР меняет усилие прилагаемое к рулю при помощи давления и жидкости, которая циркулирует в системе, электроусилитель осуществляет все при помощи тока. При повороте руля крутящее усилие передается рулевому механизму по торсионному валу. Датчик крутящего момента ЭУР «понимает» это действие и сообщает о нем в ЭБУ. Электронный блок анализирует полученные данные и определяет, сколько именно тока необходимо «дать» электромотору, чтобы вращение руля было легким и приятным. Следует отметить, что расчет усилия происходит в зависимости от скорости, с которой движется автомобиль, а также угла поворота руля. Когда водитель крутит рулем на месте во время парковки или других маневрах, привод электроусилителя нагружен максимально, поскольку необходимо обеспечить легкое вращение рулевого колеса в сложных условиях. Когда авто движется на высоких скоростях управление рулем становится более острым, так как электроусилитель значительно уменьшает силу крутящего момента, то есть меньше помогает водителю.

Теперь когда мы разобрались в принципах работы предлагаю выяснить, что лучше: ГУР или ЭУР, учитывая плюсы и минусы каждой из систем.

Преимущества ГУР

1. Гидроусилитель рулевого управления имеет более громоздкие габариты, однако плюс в его относительно невысокой стоимости и менее затратном производстве. Это в свою очередь так или иначе сказывается на стоимости транспортного средства.
2. Потенциал мощности. ГУРы сегодня устанавливают преимущественно на автомобили бюджетного класса, а также грузовые микроавтобусы и большие внедорожники. В случае с внедорожниками и микроавтобусами применение гидроуслителя руля можно объяснить тем, что эта система более мощная и способна выдержать большие нагрузки. Это, по сути, главное преимущество ГУР.
3. Вышеупомянутая невысокая стоимость.

Недостатки ГУР

Что до недостатков, то их у гидроусилителя намного больше по сравнению с ЭУР:

1. В автомобиле с ГУР не рекомендуется держать руль в крайнем положении дольше пяти секунд, так как это может привести к перегреву масла в системе и выхода гидроусилителя руля из строя.
2. ГУР требует регулярного обслуживания, не реже чем раз в два года. Владелец автомобиля с такой системой постоянно обязан производить замену жидкости в системе, контролировать ее уровень, проверять привод, шланги и насос на предмет подтеканий и трещин.
3. Третий недостаток — прямая зависимость от работы двигателя. Когда насос включается в работу, он так или иначе отбирает часть мощности у двигателя, а во время движения на высокой скорости по трассе это можно считать пустой тратой мощности, так как в данном случае ГУР практически не нужен.
4. В гидроусилителе нельзя настроить режимы работы в зависимости от скорости движения и условий.
5. Гидроусилитель хорошо выполняет свою работу на малых и средних скоростях, однако на высоких скоростях управление теряет «остроту» и водителю сложно выполнить резкий короткий маневр. Проще говоря, ГУР дольше реагирует из-за применения в нем дополнительных узлов, увеличивающих время отклика.

Принцип работы гидроусилителя

Основным компонентом узла считается золотник, его положение определяет процесс функционирования узлов и элементов системы. Независимо от типа перемещения золотника, которое может быть осевым либо роторным, отличий в принципе действия нет.

Когда рулевое колесо установлено в центральном положении, золотник удерживается посредством центрирующих пружинных элементов. Это обеспечивает возможность свободного перемещения масла по всем компонентам системы. Но при условии, что распределитель находится в правильном положении.

Насосное устройство функционирует в усиленном режиме, перегоняя рабочую жидкость по системе. Этот узел работает всегда, независимо от того, выполняются маневры или нет. Основное предназначение насосного устройства заключается именно в прокачке масла.

Когда водитель поворачивает руль, золотник начинает передвигаться, в результате чего закрывает сливной патрубок. Это приводит к подаче масла в одну из полостей цилиндра, процедура закачки выполняется под воздействием давления. Одновременно компоненты поршня и шток из-за перемещения жидкости проворачивают колеса и корпус распределительного устройства в ту сторону, куда перемещается золотник. Корпус распределительного устройства может настигнуть золотник только в момент, когда он перестает двигаться, это свидетельствует о выполнении маневра. Затем золотниковый элемент перемещается в изначальное состояние, открывается патрубок для слива масла.

Саня Маевский подробно рассказал о принципе работы ГУР.

Устройство ГУР

В зависимости от типа гидравлического усилителя его конструкция может быть разной.

Классический ГУР

Схема ГУР

Составные компоненты системы гидроусилителя руля:

1. Насосный механизм. Этот узел предназначен для обеспечения всей системы необходимым давлением, чтобы жидкость циркулировала. На большинстве современных авто применяются пластинчатые механизмы. Это обусловлено повышенным КПД и увеличенным ресурсом использования. Сам насос обычно монтируется на двигателе, а его работа обеспечивается благодаря ременной передаче.
2. Распределительный узел. Этот механизм используется для распределения масла и его направления на конкретные полости цилиндра. В зависимости от системы в ГУР может использоваться роторный либо осевой распределительный механизм. Если движения золотника поступательные, распределительный узел оснащен осевым распределителем, вращательные — то роторным. Узел устанавливается на компонентах рулевого привода или непосредственно на валу с рулевым механизмом. Этот механизм чувствителен к наличию загрязнений в рабочей жидкости.
3. Гидравлический цилиндр. Используется для обеспечения работы поршня и штока при подаче жидкости. Для поворота колес машины применяются специальные рычаги. Сам цилиндр располагается между кузовом и приводом либо на рулевом механизме.
4. Магистрали. По патрубкам производится перемещение масла в системе ГУР. Магистрали могут быть низкого либо высокого давления. Первые используются для возврата рабочей жидкости из расширительного резервуара в насосное устройство и опять в бачок после отработки. Вторые предназначены для подачи расходного вещества между насосным устройством, распределительным механизмом и цилиндром.
5. Масло. Смазочное вещество необходимо для обеспечения подачи усилия к гидравлическому цилиндру от насосного устройства. С его помощью выполняется смазывание всех компонентов усилителя.
6. Расширительный резервуар. Бачок предназначен для хранения расходного материала и его циркуляции. Оборудуется фильтрующим устройством, посредством которого выполняется очистка вещества от грязи. На резервуаре имеются отметки, которые позволяют контролировать уровень жидкости.

ЭГУР

Схематическое описание устройства ЭГУР

Такой тип усилителя имеет аналогичное устройство, только ЭГУР оснащается управляющим модулем, а также электромагнитным клапаном. Также система может быть дополнена контроллером скорости.

Если руль в системе гидравлического управления находится в исходном состоянии, величина давления смазочного вещества составит 5-7 бар. Когда выполняется маневр и задействуется насосное устройство, то параметр давления увеличится до 79-86 бар.

Ремонт гидроусилителя руля

Самый простой
выход в случае серьезной неисправности – заменить механизм на новый. Конструкция
ГУР позволяет провести ремонтные работы и сократить расходы. Ремонт начинается с внешнего осмотра. При обнаружении износа
приводного ремня его меняют (или правильно натягивают).

Насос гидроусилителя руля

Для устранения
поломки насоса гидроусилителя руля используется ремкомплект, в который входят:

• сальник для подшипника;
• уплотнитель для задней
  крышки;
• уплотнитель для установки
  в точке движения вала.

Если в ГУР попал
воздух, необходимо его удалить и проверить состояние уплотнителей (при
необходимости заменить).

Если отказал ЭУР,
отремонтировать его проблематично. Начать следует с проверки проводки – ее
повреждение приводит к отказу электроусилителя. Ремонт стоит проводить только
после детального изучения электросхемы конкретного автомобиля. При поломке
более серьезной чаще всего меняется вся система в сборе. Электроусилители –
новый этап в развитии автомобилестроения, но они пока не в состоянии вытеснить
ГУР, несмотря на все свои преимущества.

Какое масло лить и когда?

Как понятно из принципа работы, жидкость выполняет в системе ГУР главную роль. А это значит, она постепенно деградирует (теряет свойства) и требует замены.

Помимо основной работы, гидравлическая жидкость выполняет еще несколько важных функций:

• Смазывает все элементы гидравлической системы;
• Уменьшает трение (а значит, и износ) между движущимися деталями;
• Защищает металлические детали от коррозии;
• Охлаждает систему ГУР, которая греется во время работы;
• Продлевает срок службы резиновых уплотнителей, не дает им «задубеть» и растрескаться.

Когда присадки и активные компоненты жидкости срабатываются, начинаются проблемы: окисление масла, коррозия деталей, протечки.

Для гидроусилителя есть четыре типа масел:

1. Универсальная жидкость ATF, которая применяется и в АКПП, и в ГУР;
2. Специализированное масло только для гидроусилителя, маркируется PSF;
3. Жидкости для ГУР, одобренные большинством крупных автопроизводителей, универсальные, обозначаются Multi HF;
4. Dexron – бренд трансмиссионных жидкостей, принадлежащий концерну GM.

При выборе масла необходимо ориентироваться на рекомендации автопроизводителя, указание из сервисной книжки всегда будет выбором №1. Если нет возможности использовать то, что советует инструкция, масло подбирают по техническим характеристикам.

Базовая основа. Как и моторное масло, жидкость ATF (PSF) может делаться на минеральной, полусинтетической или синтетической основе. Выбирать нужно тот тип основы, который рекомендован для данной модели автомобиля, нельзя лить синтетику туда, где должно быть минеральное масло. Причина – возможное несоответствие химического состава жидкости и, например, металла отдельных элементов системы или резиновых уплотнителей, из-под которых синтетическое масло будет подтекать.

Цвет. Жидкости ATF для ГУР бывают красными, желтыми и зелеными. Причем в каждом цвете могут выпускаться и минеральные, и синтетические масла. Цветовая градация больше ориентирована на маркетинговые приемы, чтобы разделить продукцию разных производителей:

• Красные жидкости – как правило, это продукция Dexron концерна GM, однако можно встретить красные трансмиссионные масла других производителей, в том числе крупных брендов Motul, Shell, ZIC и т.д.;
• Желтые масла – продукция концерна Daimler специально для автомобилей Mercedes. Они тоже бывают и минеральные, и синтетические, в зависимости от того, в какой именно автомобиль должны заливаться;
• Зеленые – масла «широкого профиля», достаточно универсальные. Однако и они делаются на разных типах базовой основы. Применяются в автомобилях концерна BNW, VAG, Bentley, Ford, Peugeot/Citroen, а также в трансмиссиях ZF.

При выборе масла ориентируются в основном на производителя, состав базы, цвет, маркировку.

Периодичность замены жидкости в ГУР

Это больной вопрос многих автомобилей – святая уверенность их владельцев в том, что все жидкости, кроме моторного масла, залиты «навсегда» и не требуют замены. Ну, антифриз еще меняют, а если на СТО мастер хорошенько припугнет, то и проверяют уровень масла в трансмиссии. Но ГУР остается с тем, что залито с завода.

И это неправильная политика для того, кто собирается ездить на своей машине долго и счастливо. Поскольку присадки, как мы уже говорили, деградируют от нагрева и трения, гидравлическая жидкость постепенно теряет свои качества.

Как проверить, что пора менять масло? Достаточно заглянуть в расширительный бачок: вынуть фильтр и убедиться, что количество налета и осадка на нём не оставляет надежд на долгую жизнь гидравлической жидкости. Грязь и осадок – результат выработки активных компонентов, после чего масло значительно хуже защищает систему от износа и коррозии.

Меняют масло и когда появляются первые признаки неисправности в гидроусилителе. Тяжелый ход руля, шум насоса во время работы – признаки того, что жидкости недостаточно и появились воздушные пробки, а значит, пора ее менять или доливать.

Как доливать масло в ГУР?

Тут вопрос не в последовательности действий, а в принципе выбора масла. При доливе нужно руководствоваться таким принципом:

1. Нельзя смешивать разные базовые основы. К минералке доливаем минералку, к синтетике синтетику. С разными базами идут и разные присадки, и при неправильном доливе получается адская смесь, компоненты которой вступают в реакцию друг с другом;
2. Лучше всего доливать цвет в цвет;
3. Смешивать жидкости разного цвета можно, но только желтые с красными, и только с учетом основы.
4. Зеленые масла не смешивают с другими, их компоненты несовместимы.

А алгоритм замены или доливки масла ГУР пошагово, показан на коротком видео ниже.

Преимущества и недостатки гидроусилителя рулевого управления

ГУР имеет как преимущества, так и недостатки. К плюсам системы можно отнести следующие.

• значительное облегчение поворота рулевого колеса;
• уменьшение числа витков руля, которое необходимо для выполнения поворота;
• смягчение толчков и ударов, поступающих с колес.

А вот основные минусы ГУР.

• Отъем мощности у двигателя. Часто мощности мотора уходит на приводной ремень, который обеспечивает работы насоса. Из-за этого тяга становится хуже (хотя и не на много).
• Увеличение расхода топлива. Этот минус вытекает из первого. Любой дополнительный агрегат, приводящийся в движение двигателем, требует дополнительного расхода горючего.

Третий минус касается ГУРов, которые не регулируются с помощью электронного блока управления (а такие до сих пор часто встречаются на многих моделях автомобилей эконом-класса). Поскольку уровень давления в системе напрямую зависит от оборотов мотора, то на малой скорости руль вращать значительно труднее, чем на большой. Это нужно учитывать при управлении транспортным средством, так как привычный поворот при движении на скорости может привести к попаданию в кювет.

Конструкция гидроусилителя руля

Конструкция гидроусилителя

Любой гидравлический усилитель рулевого управления, какую бы он не имел конструкцию, состоит из ряда основных составных элементов:

1. насос;
2. распределительное устройство;
3. исполнительный механизм;
4. трубопроводы;
5. бачок для жидкости;

Все составляющие компоненты ГУР соединены при помощи трубопроводов в закрытую систему, по которой циркулирует жидкость под давлением. Именно она и является главным рабочим элементом системы.

Устройство насоса гидроусилителя руля

Насос включен в схему для создания давления жидкости. В работу он может приводится либо от шкива коленвала посредством ременной передачи, либо же от электродвигателя. Регулировка давления же осуществляется перепускным клапаном, включенным в систему.

Распределительное устройство обеспечивает перераспределение потоков жидкости, которая подается от насоса. Основным элементом его является золотник, который при перемещении открывает и закрывает необходимые каналы.

Если колеса авто установлены ровно, то золотник соединяет между собой трубопровод высокого давления, по которому подается жидкость с патрубком обратной подачи. То есть, жидкость от насоса подается на распределитель и сразу возвращается обратно на него, не выполняя никаких действий. А вот при повороте колеса золотник смещается, открывая и закрывая требуемые каналы, и жидкость направляется на исполнительный механизм.

Этот механизм представляет собой гидроцилиндр двойного действия. В нем имеется поршень, разделяющий цилиндр на две полости. Во время поворота распределитель подает жидкость в необходимую полость, которая за счет давления заставляет перемещаться в необходимую сторону. При этом поршень связан с рулевым механизмом, поэтому при перемещении он передает усилие на механизм.
