Генератор МТЗ-82: схема подключения, разборка, как проверить, диагностика

Техническое обслуживание

Генератор МТЗ 82 — незаменимое устройство, которое обеспечивает электроэнергией различное оборудование на поле. Однако, чтобы генератор работал без сбоев и надежно, необходимо выполнять регулярное техническое обслуживание.

Вот несколько простых рекомендаций по техническому обслуживанию генератора МТЗ 82:

Масло и фильтры: Проверьте уровень масла и его качество в двигателе генератора. Регулярно меняйте масляный фильтр, чтобы предотвратить загрязнение масла и преждевременный износ двигателя.
Охлаждающая система: Проверьте уровень охлаждающей жидкости и состояние радиатора генератора. Очистите радиатор от пыли и грязи для оптимальной работы системы охлаждения.
Ремни и натяжители: Проверьте состояние и натяжение всех ремней, участвующих в приводе генератора. Замените изношенные или поврежденные ремни и настройте натяжители.
Аккумулятор: Проверьте заряд аккумулятора и состояние его контактов. При необходимости, замените аккумулятор и очистите контакты от окиси.
Система зажигания: Проверьте состояние свечей зажигания и проводов. Замените изношенные свечи и обнаруженные повреждения проводов.
Электрооборудование: Проверьте состояние генератора, реле зарядки и других электроустройств. Замените неисправные или поврежденные элементы.

Техническое обслуживание генератора МТЗ 82 необходимо выполнять регулярно, в соответствии с указаниями производителя и с учетом условий эксплуатации. Правильное техническое обслуживание позволит продлить срок службы и обеспечить надежную работу генератора на долгие годы.

Устройство и принцип работы

Конструкция тракторных генераторов отличается высокой надёжностью, простотой конструкции и обслуживанием. Узел не имеет щёток и токосъёмных колец. Ротор 1 состоит из постоянных магнитов без обмотки. Неподвижная обмотка возбуждения 4 размещена в отдельном цилиндрическом корпусе, прикреплённом с внутренней стороны крышки узла. Электрическое поле возбуждения взаимодействует с магнитами ротора через металлическую втулку 5. Обмотка статора 2 имеет трёх, четырёх или пяти фазную конструкцию, исходя из мощности узла. Преобразование переменного тока в постоянный осуществляет диодный выпрямительный блок 19, смонтированный на внутренней стороне крышки узла. Транзисторный реле-регулятор 13 обеспечивает регулировку напряжения в пределах 14 или 28 вольт в зависимости от характеристик генератора и соответствующего напряжения сети машины. Блок регулятора размещён под внешней пластиковой задней крышкой 18. Ось ротора 1 вращается на двух шарикоподшипниках. Узел заключён металлический цилиндрический корпус и стянут винтами. Рабочий процесс генератора охлаждается крыльчаткой 7 размещённой на оси ротора.

В МТЗ 80 (82) узел размещён с правой стороны машины. Привод осуществляется одновременно с водяным насосом двигателя от шкива коленчатого вала через клиноременную передачу. Поворотом кронштейнов на оси креплений генератора осуществляют натяжение привода.

Нормальное натяжение проверяют усилием 40 Н на ветвь привода «шкив водяного насоса – шкив генератора». Прогиб ремня должен соответствовать 6-10 мм. Проскальзывание при недостаточном натяжении ремня снижает производительность генератора, чрезмерное натяжение — создаёт дополнительную нагрузку на опорных подшипниках осей узлов и провоцирует преждевременный износ.

Проверка исправности работы

Чтобы быть уверенным в используемом агрегате, целесообразно проверять его на работоспособность перед каждым использованием. С этой целью применяется специальная контрольная лампа. При активации зажигания трактора она должна гореть, а при успешном запуске двигателя сразу же гаснуть.

Лампа может выключаться только после увеличения частоты вращения коленвала. Если же этого не происходит, речь идет о наличии неисправностей в работе генератора. Для этого следует отключить двигатель, после чего придерживаться следующей инструкции:

Проверить степень натяжения ремня генератора, скорректировать его при необходимости.
Соединить минусовой провод от аккумулятора с клеммой «М», а другой — с «В».
Включение лампы на данном этапе свидетельствует о неисправности выпрямителя.
Далее «-» от аккумулятора потребуется соединить с клеммой переменного тока, а «+» с клеммой «В». Если лампа будет гореть, имеет место пробивание диода выпрямителя.

Также можно совместить «+» от батареи с клеммой переменного тока, а «-» с «М» генератора. При включении лампы проблема скорее всего кроется в кротком замыкании обмотки статора либо пробивании диода.

Следует соблюдать осторожность при работе с электрическими комплектующими, поскольку при неправильных действиях они способны быстро прийти в негодность

Подключение генератора

Подключение данного элемента к электросети тракторной техники МТЗ может показаться для неопытного пользователя сложной задачей, однако для её успешного выполнения достаточно придерживаться ряда простейших рекомендаций:

Провод «+» от АКБ подключить к клемме «В».
Соединить клемму «Ш» с реле-регулятором.
Клемма «М» должна быть подключена к корпусу трактора.

Необходимо руководствоваться схемой подключения, которая содержит основные элементы электросети, например, аккумуляторную батарею, что позволит избежать ошибок при выполнении работ.

Схема подключения

Используя схему подключения, мастер сможет без затруднений определить основные элементы электросети трактора, а также их расположение. К числу наиболее значимых объектов на схеме можно отнести сам генератор, резистор, конденсатор и контакты замка зажигания, АКБ, контрольную лампу и обмотки.

Электрическая схема электропроводки МТЗ-82.1 цветная с описанием

«Беларус» МТЗ-82.1 — это универсальный сельскохозяйственный трактор 2006 года нового образца, являющийся модифицированной моделью МТЗ-82 и может оснащаться ямобуром, стогомётом или плугом. В моделях, выпускаемых с 2013 года усовершенствована ходовая часть и добавлено большое количество навесного оборудования, которое можно приобрести отдельно.

При техническом обслуживании электрооборудования или ремонте чаще всего происходит снятие нужного блока или частичное отключение проводки, тут-то и понадобится принципиальная схема электропроводки в цвете, которую вы сможете посмотреть и скачать абсолютно бесплатно!

Если требуется отключить или подключить электропроводку, произвести ремонт оборудования (к примеру, генератора или аккумулятора):

сверьтесь с эл схемой;
выключите включатель массы перед началом работ (проводить разъединение и соединение штепселей следует строго в неработающем состоянии двигателя);
не проверяйте исправность электроцепей методом «искры», создавая короткое замыкание;
соблюдайте полярность аккумуляторной батареи, внимательно подключайте плюс к плюсу, минус к минусу.

Принцип работы этого устройства в тракторной технике

Если говорить откровенно, то он вообще ничем не отличается, кроме внешнего вида, габаритов (размеров), способов подключения и ещё несколькими нюансами.

Генератор МТЗ — 80 — это всегда трёхфазное устройство с односторонним возбуждением электромагнита, которое называется Г306 — Д (прочие модификации: Г — 306А, Г — 304А).

Для адекватной работы генератору Г306 — Д требуется постоянный ток, именно поэтому в самом генераторе ток проходит через трёхфазный выпрямитель, превращаясь в постоянный из переменного. Основные детали Г306 — Д, устанавливаемых на белорусских тракторах марки МТЗ — 80, 82 и аналогичных моделях — это статическое устройство и роторное (статор и ротор).

Статор этой модели изготавливается из нескольких электротехнических стальных листов, а трёхфазная катушка с обмоткой крепится изнутри к выступу. Ротор выполнен по аналогичной технологии и выглядит, как звезда с шестью углами, напрессованная на вал, где и крепится.

Подробную детальную схему генератора Г306 — Д вы можете увидеть на рисунке:

1 — Крышка регулирующего устройства; 2 — Винт; 3 — Шайба; 4 — Шайба; 5 — Гайка; 6- Шайба; 7 — Шайба; 8 — Гайка; 9 — Шайба; 10 — Шайба; 11 — Шайба изоляционная; 12 — Изолятор; 13 — Крышка задняя; 14 — Панель выводов; 15 — Болт М6х53; 16 — Выпрямитель; 17 — Втулка распорная; 18 — Болт М4х27,5; 19 — Изолятор фазный; 20 — Втулка разрезная; 21 — Катушка возбуждения; 22 — Болт стяжной; 23 — Шарикоподшипник; 24 — Винт; 25 — Гайка; 26 — Шайба; 27 — Шкив (одноручьевой); 28 — Вентилятор; 29 — Винт; 30 — Крышка подшипника; 31 — Шарикоподшипник; 32 — Болт; 33 — Крышка передняя; 34 — Щиток; 35 — Болт; 36 — Шайба; 37 — Втулка ротора; 38 — Гайка; 39 — Шайба; 40 — Шайба; 41 — Болт; 42 — Гайка; 43 — Болт; 44 — Кронштейн генератора; 45 — Растяжка; 46 — Ротор; 47 — Гайка; 48 — Статор; 49 — Планка; 50 — Болт; 51 — Шайба упорная; 52 — Винт М8х28; 53 — Регулирующее устройство.

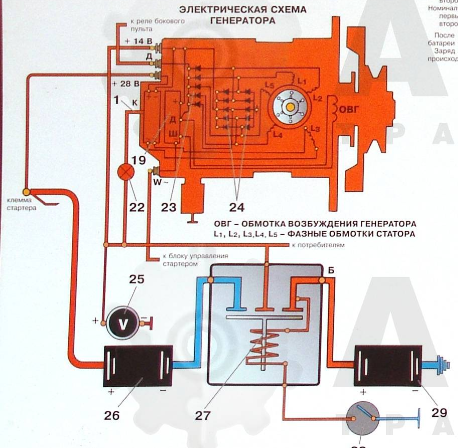

Схема подключения электроцепи трактора МТЗ — 80, 82 и его модификаций:

Модели тракторных генераторов МТЗ

Эволюция моделей тракторов МТЗ и увеличение оснащённости машин электрооборудованием привела к использованию генераторов аналогичной конструкции с более высокой мощностью и соответствующими техническими характеристиками. Современные машины МТЗ с напряжением в сети 12 вольт комплектуются узлами следующих серий: Г46.3701 с мощностью 700 Вт; Г96.3701 с выдаваемой мощностью 1000-1150 Вт и Г 97.3701 с мощностью 1400 Вт. Для машин МТЗ с напряжением в сети 24 вольта устанавливаются узлы серии Г99.3701 мощностью 1000-1150 Вт и 98.3701 мощностью 1500 Вт. Модификации узлов отличаются конструкцией и размером привода.

Марка	Трактор и двигатель комплектации	Мощность Ватт	Напряжение Вольт	Нагрузка тока Ампер	об/мин
Г460.3701(-1) Г4607.3701	МТЗ-50(52) Д-50, 65	700	14	50	5000
Г9635.3701-1	МТЗ-510, 512, 520, 522, 532, 1021/1025. Д-245	1150	14	80	5000
Г964.3701(-1) Г9647.3701(-1)	МТЗ-80,82. Т-70, 70В,80, 90С. Д- 242,243,244, 245,260	1000	14	72	5000
Г968.3701(-1) Г9687.3701(-1) Г9685.3701(-1)	МТЗ-100,102,800В, 1021, 1022,520,522,592. Д-245	700	14	50
Г9701.3701 Г9701.3701.3 Г9702.3701.3 Г9703.3701.3 Г9714.3701.3 Г9714.3701 Г9721.3701 Г9721.3701.3	МТЗ-1221,1222. Д-245,260	1400	14	100	7000
Г9801.3701 Г9821.3701	МТЗ-80,82. Т-70,70В,80,90С. Д 242,243,245,260	1500	28	54	6000-7000
Г9802.3701	МТЗ-100,520,522 Д-245	1500	28	54	6000-7000
Г9814.3701	МТЗ-100,520,522 Д-245	1500	28	54	6000-7000
Г9935.3701-1	МТЗ-100,520,522. Д-245	1150	28	40	5000-6000
Г994.3701(-1) Г9945.3701-1 Г9947.3701	МТЗ-80,82. Т-70,70В,80,90С. Д-242,243,245,260	1000	28	36	5000-6000
Г998.3701 Г9985.3701-1 Г9987.3701	МТЗ-100,520,522 Д-245	1000	28	36	5000-6000

Трактора МТЗ комплектуются генераторами производства ПО «ММЗ» Групп «Радиоволна» республика Беларусь г. Гродно. Предприятие выпускает ряд моделей узлов, обеспечивающих работу всего модельного ряда тракторов МТЗ, а также специализированных машин на базе МТЗ.

Генератор МТЗ. Разновидности генераторов МТЗ и их приминение. Генератор Д-240, Генератор Д-245, Генератор Д-260.

Купить новые генераторы МТЗ (Д-240). Доставка по всей Украине. (097)056-05-93. Отправляем в день заказа без предоплаты.

Генератор на тракторах, как и на других самоходных машинах, предназначен для преобразования механической энергии от вращения коленчатого вала двигателя в электрическую энергию для питания бортовой сети трактора и для зарядки аккумуляторной батареи. На тракторы МТЗ устанавливали несколько видов генераторов, в зависимости от комплектации и года выпуска, но по конструкции все они схожи. Это трехфазные электромеханические машины переменного тока.

Электрическая бортовая сеть и аккумулятор трактора работают на постоянном токе, поэтому совместно с генератором устанавливается выпрямитель, преобразующий переменный ток в постоянный, а также реле-регулятор – устройство, которое удерживает напряжение, выдаваемое генератором, в пределах 14 – 15 вольт при 12-и вольтовой бортовой сети, или в пределах 28-и вольт, если бортовая сеть на 24 вольта, независимо от скорости вращения и количества одновременно включенных приборов.

ок возникает в генераторе за счет взаимодействия электрических магнитных полей вращающегося ротора и неподвижного статора. Начальный момент возникновения магнитного поля называется «возбуждение». В генераторах, которые устанавливались на тракторы МТЗ разных годов выпуска, имеется отдельная обмотка возбуждения, на которую подается питание от аккумулятора при включении массы или зажигания. Однако старые модели тракторов не во всех комплектациях имели стартер и аккумулятор. Запуск дизеля производился с помощью пускового двигателя, который, в свою очередь, запускался механизатором вручную. На таком тракторе необязательным было наличие аккумуляторной батареи. В таких комплектациях проблема возбуждения решалась использованием генераторов на постоянных магнитах вместо обмотки возбуждения, которым не требовался ток от батареи для образования электромагнитного поля. Примером является получивший широкое распространение в то время Г 46.3701. Современные трактора всегда комплектуются стартерами и аккумуляторными батареями, поэтому потребность установки самовозбуждающихся моделей отпала.

Мощность генераторов, устанавливаемых на тракторы МТЗ, варьируется от 700 до 1500 Ватт, и подбирается исходя из условий работы и оснащения трактора электрическими приборами.

История Минского Тракторного Завода начинается с 1946 года. Ранние модели тракторов не имели богатого оснащения электрическими приборами, современная техника имеет множество электрических систем и сложных элементов, таких как бортовые компьютеры, системы кондиционирования воздуха, множественные системы контроля, соответственно возросли требования к мощности и надежности генераторов.

Более 30-и лет поставщиком генераторов для тракторов МТЗ является Гродненский завод «Радиоволна», который производит весь модельный ряд, устанавливаемый на технику Минского Тракторного Завода.

Модели генераторов для МТЗ-82

В состав электрической системы входили несколько модификаций генераторов:

На технике выпуска до конца II квартала 1975 г. использовался агрегат модификации Г304-Д1, оборудованный реле-регулятором РР362-Б. Генератор отличается расположением коммутационных клемм на задней части корпуса.
Со второй половины 1975 г. (по некоторым данным — с начала 1976 г.) стал использоваться узел модели Г306, работавший в паре с регулятором напряжения РР362-Б.
В 80-е гг. стал использоваться агрегат модификации Г309, отличающийся повышенной мощностью и увеличенным ресурсом деталей. На части машин применялся 700-ваттный генератор Г464, который был вытеснен изделием Г964 (и его модификациями), имеющим мощность 1000 Вт.
С начала 2000-х гг. был внедрен узел модели АТ 1150.04.1 (или аналог с заводским номером 9695.3701-1), имеющий увеличенную на 11% отдачу и усовершенствованный корректор напряжения. На тракторах с кондиционером и дизельным мотором Д-245 используется агрегат 9702.3701, способный вырабатывать ток до 100 А (мощность составляет 1400 Вт).

Почему горит лампочка зарядки аккумулятора

Существует несколько ситуаций, которые влекут за собой неверную работу связи «аккумулятор-генератор»:

неисправность реле-регулятора;
плохое натяжение, износ или проскальзывание ремня генератора;
износ подшипника генератора;
перегоревший предохранитель;
плохой контакт на клеммах АКБ, на выводе генератора или проводе массы;
износ щеток генератора или держателей щеток;
износ выключателя зажигания.

Чтобы узнать что именно стало причиной горящей лампы аккумулятора вам потребуется провести диагностику — проверить напряжение на клеммах аккумулятора при работающем моторе. На мультиметр должно поступать напряжение в 13,5-14,3V, значение ниже указанных будет говорить о том, что зарядки нет.

Если лампа аккумулятора не горит, а мультиметр показывает напряжение в 12V, и при этом сам аккумулятор разряжен, необходимо зачистить клеммы и провода высокого напряжения, после чего снова произвести замер. Если данный метод не исправил ситуацию, подсоедините к «30» клемме аккумулятора один электрод мультимедиа, а другой — к массе. Если напряжение будет выше чем на аккумуляторе, зачистите «30» клемму. Также не лишним будет заменить провод от генератора к аккумулятору.
Если лампа говорит о зарядке аккумулятора, напряжение держится в оптимальном диапазоне, но аккумуляторная батарея разрядилась, и при нагрузке напряжение устремляется в крайнее левое положение на мультиметре— причина может быть в слабой натяжке ремня генератора или в неисправном подшипнике. Также рекомендуем проверить диоды при помощи мультиметра на пробой. Не лишним будет удостовериться,что длина щеток генератора не менее 5 мм.
Если лампа не горит, но заряд на батарею не поступает — скорее всего перегорел предохранитель и требуется его замена.
Если лампа не горит и заряд не идет, однако все приборы функционируют, причина может быть в обмотке возбуждения генератора. Снимите провод с клеммы «61» генератора, подключите его к минусу — загоревшаяся лампа подтвердит проблему в обмотке. Также рекомендуем зачистить разъем. Причина может быть и в самой перегоревшей лампе.
Если лампа АКБ горит и не гаснет после запуска двигателя, а зарядка либо прерывистая, либо отсутствует вообще — причина в плохом контакте провода с разъемом на приборной панели. Рекомендуем также проверить реле-регулятор, подав напряжение на его контакты, — оптимальный вариант, когда напряжение на щетках равняется 12V, если же нет — необходима замена реле.

Конструкция и принцип работы

Агрегат крепится на боковой части картера двигателя на поворотном основании, верхняя точка фиксации позволяет регулировать натяжение приводного ремня. Крутящий момент передается от шкива, закрепленного на носке коленчатого вала при помощи сегментной шпонки. Ремень также вращает помпу жидкостной системы охлаждения, при обрыве привода или заклинивании ротора генератора дальнейшая эксплуатация трактора невозможна. В торцевых крышках корпуса выполнены фасонные каналы для подачи воздуха и стока воды, попадающей во внутренние полости изделия.

Электрическая машина состоит из статора, внутри которого установлен неподвижный пакет листов, отштампованных из электротехнической стали, на котором имеются медные обмотки. Катушки образуют фазы, внутри которых элементы замкнуты последовательно, сами фазы объединены по схеме треугольника. Внутри статора на шарикоподшипниках смонтирован вал ротора, на ось напрессован пакет пластин из стали. Опоры закреплены в съемных крышках. На носке вала предусмотрена штампованная крыльчатка, обеспечивающая охлаждение оборудования.

Шариковые подшипники оборудованы резиновыми защитными крышками, не позволяющими воде вымывать смазку. В конструкции оборудования предусмотрены катушки возбуждения, расположенные по торцам статора. В момент начала работы на обмотки подается напряжение от батареи, позволяющее вывести генератор в рабочий режим.

Если на тракторе отсутствует аккумулятор (дизель запускается при помощи бензинового стартера ПД-10), то необходимо перевести генератор из режима независимого возбуждения в состояние параллельного возбуждения. Для этого необходимо кратковременно (на 1 секунду) подключить к обмоткам возбуждения источник постоянного тока напряжением 12 В. Положительный кабель прикладывается к клемме Ш, а отрицательный — к выводу М. Процедура обеспечивает намагничивание деталей конструкции, что позволяет вывести генератор в рабочий режим без внешнего воздействия.

После запуска двигателя ротор начинает вращаться, наводя магнитное поле в выступах статора, которое изменяется от минимума до максимума в зависимости от положения подвижного ротора. Создаваемые пульсации позволяют наводить в обмотках статора переменный 3-фазный ток, который затем выпрямляется полупроводниковым блоком. Уровень напряжения корректируется отдельным реле, в котором предусмотрен переключатель сезонов работы (в зимнее время генерируемое напряжение выше, что обеспечивает подзарядку батареи с охлажденным электролитом).

Устройство и принцип работы генератора

Прежде чем выяснить размер ремня генератора, необходимо изучить этот элемент, его конструкцию и принцип работы более подробно. Несмотря на то что на тракторы МТЗ устанавливались различные виды генераторов, они абсолютно идентичны по своим рабочим показателям и особенностям.

Данный элемент имеет идентификационный номер, который может варьироваться и зависит от используемой модификации:

Для его корректной работы необходимым требованием представляется наличие постоянного тока. Конструкция генератора предполагает прохождение тока через выпрямитель с тремя фазами, что позволяет трансформировать его из переменного в постоянный.

Характеристики генератора обусловлены работой его основных элементов, в роли которых выступают статор и ротор. Первый производится из листовой стали, а также трехфазной катушки, закрепленной на специальном выступе. Ротор является звездообразным элементом, имеющим 6 углов, устанавливается на вал. Принцип работы крайне прост: с помощью клинового ремня вращение коленвала передается на генераторный шкив. Из-за вращательных движений роторного механизма создается электромагнитное поле, которое под действием обмоток приводит к появлению тока, проходящего через выпрямитель.

Основные элементы

Планируя купить генератор на МТЗ 82 для его последующей установки, необходимо более подробно ознакомиться с его конструкцией. Как было сказано ранее, её основу составляет статор и ротор, однако есть и множество других элементов, за счет которых обеспечивается корректная работа агрегата. Среди них упоминания заслуживает:

передняя, задняя крышка, а также защита регулятора;
выпрямитель, изолятор, катушка и вентилятор;
регулировочные и крепежные элементы;
втулки роторные и распорные.

Зная, из каких элементов состоит конструкция подобного устройства, владельцу трактора МТЗ будет значительно проще самостоятельно установить его или выполнит ремонт, что позволит сократить затраты на услуги специалиста.

Схема подключения генератора

Схема подключения генератора к бортовой сети трактора не зависит от модели оборудования.

В конструкции предусмотрены 3 или 4 выхода:

точка В или + применяется для коммутации положительного провода от батареи;
колодка М подключается к отрицательному полюсу АКБ;
разъем Д (используется на новых модификациях) проходит через прибор индикации зарядки и замок зажигания к положительному выходу аккумулятора;
штекер Ш выводится на корпус трактора (отрицательный полюс);
точка W встречается на части генераторов, подключается к тахометру.

Описание процесса

Генератор крепится на двигателе, затем производится регулировка натяжения ремня, после чего затягивается верхний болт фиксации. Проводка подсоединяется к выводам, расположенным на задней части агрегата, в соответствии с электрической схемой трактора. При ошибочной коммутации генератор не заработает, при повороте ключа в замке должна загореться красная лампа отсутствия зарядки. После пуска мотора индикатор автоматически отключается, указывая на корректную работу системы зарядки батареи.

Признаки неисправности обмотки статора

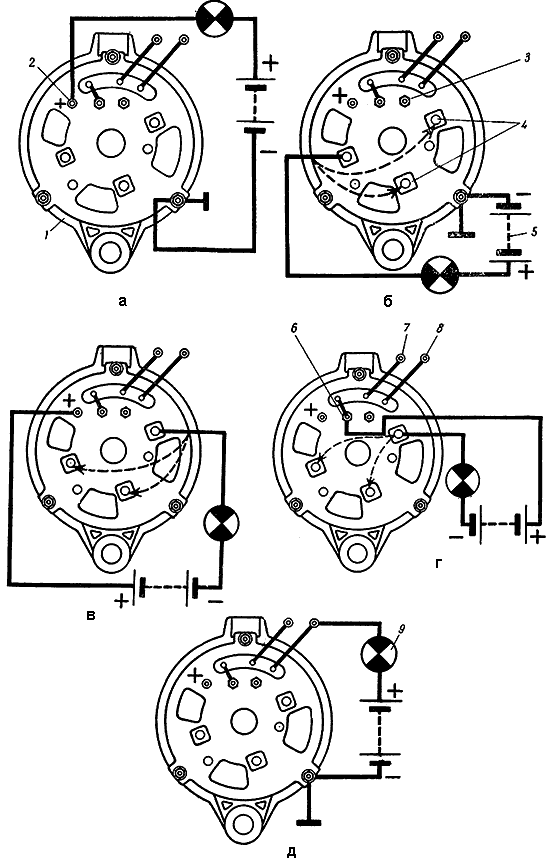

Как уже говорилось выше, при неисправной обмотке лампочка индикатора на приборной панели гореть не будет, либо будет гореть очень слабо. К тому же, сила тока не превысит 3-3.5 ампера.
Если лампочка совсем не горит (независимо от модификации двигателя трактора), значит обмотка просто разорвана, сгнила, окислилась (нужно подчеркнуть).
Меняем подключение. Клемму «минус» АКБ кидаем на любую клемму генератора, а клемму «плюс» снова через лампочку индикатора к клемме «В» генератора.

Загораться при таком подключении лампа не будет, но… Если она умудрилась включиться, значит:

коротнул один диод или сразу несколько;
между теплопроводом и выпрямителем пробило изоляцию;
на корпусе генератора замкнуло провод «плюс».

На тракторы ставятся индукторные генераторы, которые лучше приспособлены к тяжелым условиям работы.

Пыль, грязь, плохое охлаждение (малая скорость во время работы)

Практически непрерывная работа в течение рабочего дня

Индукторный генератор отличается тем, что его ротор не имеет обмотки возбуждения и является просто вращающимся магнитопроводом. Ротор, при вращении создает изменяющееся магнитное поле, и в обмотке индуктируется ЭДС.

В генераторе вставлена неподвижная обмотка возбуждения, через нее проходит постоянный ток, от генератора, этот ток создает сильный магнитный поток, который замыкается через вращающийся ротор.

Выводы обмотки возбуждения включаются так, чтобы ток возбуждения проходил в направлении намагничивания ротора, который содержит постоянные магниты. Если перепутать выводы обмотки возбуждения, ток возбуждения будет размагничивать ротор и генератор практически престанет работать.

То, что обмотка возбуждения не вращается вместе с ротором, дает важное преимущество – не нужны щетки, для передачи тока во вращающийся ротор. Щетки изнашиваются, плохой контакт под ними сильно снижает надежность генератора, поэтому индукторный, бесщеточный генератор получается более надежным

Однополюсная магнитная схема и большие магнитные зазоры в системе возбуждения, снижают КПД индукторного генератора по сравнению с классическим автомобильным генератором, где обмотка возбуждения внутри ротора и ток в нее подается через щетки.

Снижение КПД приводит в ухудшению массогабаритных параметров, но для тракторов и тяжелых автомобилей это менее важное качество, чем надежность и долговечность. В обмотке индукторного генератора рождается переменная ЭДС, поэтому, на выходе обмотки необходим выпрямитель – диодный мост

В зависимости от схемы генератора может применяться диодный мост трехфазный и пятифазный, с дополнительными диодами и без дополнительных диодов

В обмотке индукторного генератора рождается переменная ЭДС, поэтому, на выходе обмотки необходим выпрямитель – диодный мост. В зависимости от схемы генератора может применяться диодный мост трехфазный и пятифазный, с дополнительными диодами и без дополнительных диодов.

Важным требованием к тракторным генераторам является то, что они должны работать как с аккумулятором, так и в отсутствии аккумулятора. Например, если двигатель заводится пускачем, без электростартера, то аккумулятор становится не нужен или необязателен.

Обычный автомобильный генератор всегда возбуждается от аккумулятора, а в тракторном генераторе должно быть предусмотрено возбуждение без аккумулятора. Для надежного возбуждения генератора, ротор имеет остаточный магнетизм, а в регуляторе напряжения предусмотрены соответствующие изменения в схеме, облегчающие самовозбуждение.

Генератор МТЗ 82

Генератор МТЗ 82 является основной электроагрегатной установкой источника тока в системе электрооборудования трактора МТЗ 82. Он предназначен для обеспечения питания основной электрической сети трактора, зарядки аккумуляторной батареи и питания электрических приборов.

Основные характеристики генератора МТЗ 82:

Номинальное напряжение: 14 В
Номинальная мощность: 0,55 кВт
Максимальный ток зарядки: 35 А
Регулировка напряжения: автоматическая

Генератор МТЗ 82 подключается к системе электрооборудования трактора через специальную схему подключения. Важным элементом этой схемы является реле зарядки, которое контролирует процесс зарядки аккумуляторной батареи.

Для установки генератора МТЗ 82 и подключения реле зарядки необходимо выполнить следующие шаги:

Отключите проводку от аккумулятора и снимите генератор с трактора.
Установите новый генератор МТЗ 82 на место старого, затянув его крепежные болты.
Подсоедините провода от генератора к соответствующим клеммам реле зарядки согласно схеме подключения.
Подсоедините провода от реле зарядки к соответствующим клеммам аккумуляторной батареи и основной электрической сети трактора.
Убедитесь в надежности и качестве подсоединения проводов и проверьте работоспособность генератора в режиме зарядки аккумуляторной батареи.

Важно помнить, что при установке и подключении генератора МТЗ 82 необходимо соблюдать все требования и рекомендации производителя, а также соблюдать меры безопасности при работе с электрооборудованием. В случае возникновения проблем или сложностей с установкой и подключением генератора МТЗ 82 рекомендуется обратиться к специалистам или консультантам сервисного центра для получения квалифицированной помощи

В случае возникновения проблем или сложностей с установкой и подключением генератора МТЗ 82 рекомендуется обратиться к специалистам или консультантам сервисного центра для получения квалифицированной помощи.

Неполадки в работе и ремонт

Работу генератора проверяют под нагрузкой, замеряя напряжение в сети. Включая электроприборы, прослеживают динамику изменения напряжения. При максимальной нагрузке значение не должно падать ниже 12,5 В.

Падение зарядного тока в сети при номинальных оборотах двигателя возникает при проскальзывании ремня привода, окислении контактов сети или их обрыве. В случае пробоя выпрямителя или межвиткового замыкания возникает разрядный ток. Большой зарядный ток свидетельствует о выходе из строя АКБ.

Генераторы описанного типа обладают высокой надёжностью и работают в условиях запылённости и повышенной вибрации. Основной причиной выхода из строя электрической части узла является износ подшипников и их посадочных мест на оси ротора. Увеличенные зазоры на опорах вращения приводят к короткому замыканию узла. При разрушении обойм подшипников металлические обломки механически повреждают обмотку возбуждения или статора, выводя узел из строя

Поэтому при эксплуатации нужно обращать внимание на состояние подшипников узла. Люфт в опорах ротора или появившийся шум при вращении сигнализирует о необходимости срочной замены подшипников

А также загрязнённость нефтепродуктами и пылью может привести к замыканию и выходу из строя диодного выпрямителя тока.

Плановую очистку генератора производят при ТО2 через каждые 500 часов работы машины.

Для осуществления диагностики цепей генератора демонтируют регулятор и заднюю крышку, отсоединяют выводы обмоток. Наличие короткого замыкания на корпус проверяют контрольной лампой. Целостность цепей обмоток статора и возбуждения, а также состояние выпрямителя и регулятора проверяют контрольной лампой или прозванивают прибором.

https://youtube.com/watch?v=6zNTqlJ9jV8

Как разобрать и проверить генератор МТЗ-82: схема подключения

Генератор трактора преобразовывает механическую вращательную в электрическую энергию и обеспечивает питанием электрооборудование машины, включая подзарядку пусковых аккумуляторных батарей с напряжением 12 или 24 вольт. Трактора МТЗ 80(82) ранних модификаций укомплектовывались самовозбуждаемыми трёхфазными генераторами переменного тока Г304, Г305 и Г306 советского производства с выдаваемым напряжением 14 вольта мощностью 400 Вт. Дополнительные буквы в аббревиатуре модификаций, вышеуказанных генераторов, означают различие обмоточных данных статора и имеют аналогичную унифицированную конструкцию с одинаковыми техническими характеристиками. Г 304 и Г305 в своём составе имели две неподвижные обмотки возбуждения для генерации энергии при левом и правом вращении, Г 306 с одной обмоткой возбуждения только для правого вращения. Более современная версия тракторных генераторов имеет аналогичную конструкцию с маркировкой 46.3701.

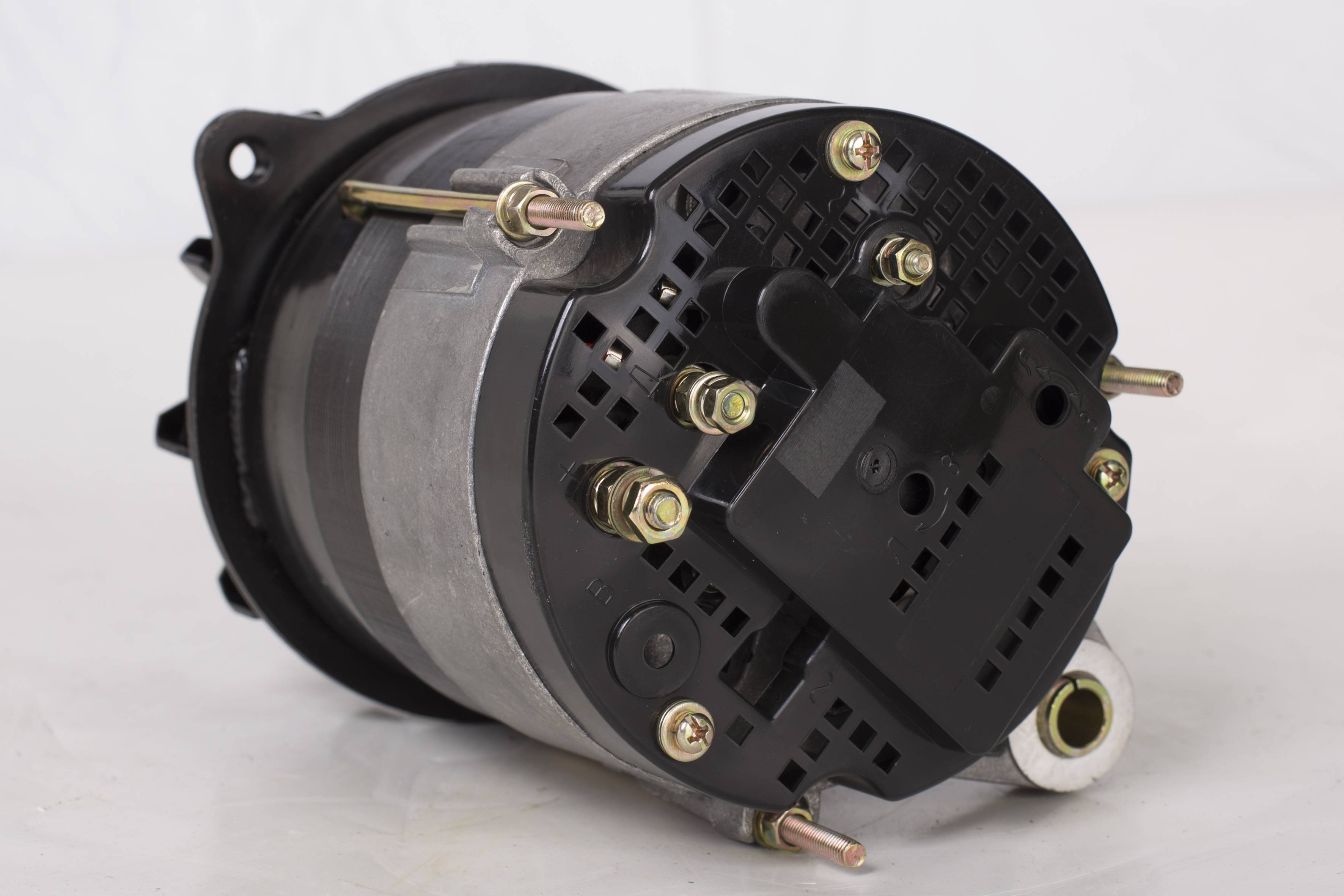

тракторный генератор

ПОДКЛЮЧЕНИЕ И ПРИНЦИП РАБОТЫ ГЕНЕРАТОРА МТЗ

Рассмотрим подключение на примере генератора Г-306 Д, который устанавливался на трактор МТЗ-82 на протяжении длительного периода времени.

Плюсовой провод с аккумулятора присоединен к клемме «В» или «+». Параллельно с этой клеммы идет подключение к одноименной клемме регулятора напряжения. На клемму «+» или «В» внутри генератора выводится вырабатываемое напряжение с обмоток статора через диодный выпрямитель. Параллельно с этой клеммой, через реле, подключена контрольная лампа заряда аккумуляторной батареи.

При исправной работе генератора контрольная лампа загорается при включении зажигания и гаснет при запущенном двигателе. Дополнительно в некоторых моделях тракторов МТЗ устанавливается амперметр, который показывает силу тока в Амперах, или вольтметр, который показывает напряжение в Вольтах. Эти устройства позволяют механизатору оперативно получать информацию о работе генератора и состоянии бортовой сети во время работы трактора.

Клемма «Ш» соединена с аналогичной клеммой реле-регулятора. Через неё подается напряжение на катушки возбуждения.

Клемма «М» (масса) присоединяется к корпусу (минус) трактора, и параллельно — к клемме «М» реле-регулятора. Клемма «М» регулятора также подключена к корпусу трактора. В цепь между клеммой «Ш» и «М» регулятора напряжения может быть включен вольтметр, установленный на щитке приборов трактора для контроля за напряжением в бортовой сети.

В некоторых моделях дополнительно имеется клемма «Д», к которой подключается реле стартера, для блокировки включения стартера при работающем двигателе.

На неработающем двигателе ток от АКБ подается на клемму «Ш» которая присоединена к обмотке возбуждения, создающей начальное электромагнитное поле. При запуске двигателя трактора, вращение от коленчатого вала передается через клиновой ремень на шкив генератора, жестко закрепленный на валу ротора. При вращении ротор вращает электромагнитное поле шунтируемых обмоток возбуждения, которое, взаимодействуя с обмотками статора, создает на них переменный электрический ток. Ток имеет пиковые значения в момент прохождения выступающих частей ротора мимо обмоток статора. Чтобы выровнять импульсы, вырабатываемый ток со статора проходит через выпрямитель, преобразуясь в постоянный. Выходы диодов выпрямителя присоединены к клемме «+» или «В» генератора, с которой снимается выходное напряжение для зарядки АКБ и питания электроприборов трактора.

Одновременно реле-регулятором ток удерживается в пределах 14 – 15 вольт, для корректной работы приборов и исключения перезаряда аккумуляторной батареи.

При достижении двигателем высоких оборотов, генератор вырабатывает ток, превышающий номинальное значение. Проходя через обмотку реле регулятора (в старом исполнении), или через транзисторы (в современном исполнении), ток, при превышении значений, попадает на блок сопротивлений, которые снижают силу электромагнитного поля возбуждения, вследствие чего снижается ток.

Как разобрать и проверить генератор МТЗ-82: схема подключения

Техническое обслуживание

Устройство и принцип работы

Проверка исправности работы
