Эвакуатор с частичной погрузкой автомобиля: ЗИЛ, установка, Скания, конструкция, устройство, своими руками

Сфера применения

Легковой или грузовой эвакуатор, предусматривающий частичную погрузку, может использоваться для вывоза самых различных транспортных средств в самых сложных ситуациях и условиях. В частности, эта разновидность автоэвакуатора является наиболее эффективной (а иногда и единственной) при необходимости вывоза автомашин, застрявших в снегу, грязи, песке и даже болоте, а также автомобилей, провалившихся под лёд.

В случае необходимости транспортировки автомобиля его раму и задний или передний мост специальным подъёмным устройством поднимают на платформу эвакуатора и фиксируют специальными крепёжными приспособлениями. При этом второй мост, имеющий колёсную базу, остается на земле, продолжая взаимодействовать непосредственно с дорогой. Именно в таком «полуподвешенном» состоянии автомобиль и перевозится до места назначения.

Если колёса эвакуируемого транспортного средства заблокированы ручным тормозом или по какой-либо другой причине, для перевозки могут использоваться специальные накладки на колёса. Они закрепляются на заднем мосту автомобиля, позволяя перевозить машину без каких-либо сопутствующих повреждений. Тем не менее эвакуатор с частичной погрузкой автомобиля не рекомендован для транспортировки машин с блокировкой колёс или полученными в ДТП серьёзными повреждениями. В подобных ситуациях более предпочтительным и безопасным является использование спецтранспорта, предусматривающего эвакуацию с полной погрузкой автомобиля.

Эвакуационная спецтехника с частичным типом загрузки может применяться для вывоза не только легковых, но и других видов автомобилей и транспорта, включая различную спецтехнику, грузовики любого тоннажа, прицепы и полуприцепы, автобусы и т. д.

Подъемно-сдвижные платформы

Для управления платформами этого типа применяется гидравлический привод. В процессе погрузки на такой эвакуатор задняя часть платформы поднимается под углом, наиболее удобным для заезда эвакуируемого автомобиля, после чего съезжает вниз. Угол наклона определяется конструкцией базового шасси автомобильного эвакуатора. Обычно этот угол не превышает 10 градусов, благодаря чему имеется возможность безопасной, бережной эвакуации автомобилей с низким обвесом и малым дорожным просветом, (спортивные авто). После погрузки эвакуируемого автомобиля осуществляется плавный подъем платформы, которая возвращается в горизонтальное положение. При движении эвакуатора самопроизвольное опускание платформы исключено. Различные модели эвакуаторов с подъемно-сдвижными платформами оснащаются гидравлическими или электрическими лебедками.

В отличие от эвакуаторов со стационарными платформами, подъемно-сдвижные платформы обеспечивают наиболее быструю эвакуацию автомобилей с любыми, даже достаточно серьезными повреждениями. Это обеспечивается автоматизацией процесса погрузки с минимальным применением ручного труда.

Эвакуаторы со всеми перечисленными платформами находят применение для эвакуации различных видов автомобилей. Оптимальный выбор эвакуатора определяется несколькими факторами, а именно габаритами, весом видом транспортного средства, подлежащего эвакуации, а также степенью и характером полученных им повреждений.

Изготовление подкатного прицепа своими руками

Изготовление любого технического устройства требует наличия этапа проектирования. Чтобы сделать прицеп-подкат своими руками, также потребуются чертежи. Даже если вы считаете себя грамотным специалистом, не следует полагать, что сможете справиться с работой на глаз. Малейшая ошибка может привести к тому, что прицеп нельзя будет эксплуатировать.

Приведём пример сборки конструктивно несложного подкатного прицепа. Для этого нам понадобятся:

труба квадратного сечения;
швеллер;
тонкостенные стальные листы;
более толстая листовая сталь для днища;
пара колёс;
детали ходовой в сборе;
детали подвески;
фаркоп;
тормозная система;
непромокаемая ткань;
кронштейны и угловой крепёж;
набор инструментов (шуруповёрт, болгарка, дрель);
сварочный аппарат.

Собрав все необходимые компоненты, можно приступать к изготовлению прицепа. Примерный алгоритм сборки:

основа всей конструкции – рама. Она должна быть достаточно прочной, чтобы выдержать нагрузку от передней части транспортируемого автомобиля. Изготавливается из труб методом сварки. Если у вас есть опыт в этом деле, можно попробовать сделать раму самостоятельно. Но поскольку это очень ответственная операция, лучше доверить работу профессиональному сварщику. Главное – тщательно проверить сварные швы, они не должны содержать дефектов;
прямоугольная рама, из каких бы труб не была изготовлена, не обладает достаточной жёсткостью, чтобы противостоять боковым нагрузкам. Поэтому она укрепляется рёбрами из швеллеров, которые привариваются поперек рамы. Самая надёжная схема – треугольная, то есть два швеллера привариваются к одной из поперечных труб вместе, а другие концы – с противоположной стороны по углам, то есть получается треугольник. По краям необходимо смонтировать кронштейны, назначение которых – фиксация амортизаторов;
сцепной механизм лучше приобрести магазинный, и не столько ради ускорения рабочего процесса, сколько для упрощения регистрации прицепного устройства;
ось подкатного прицепа располагают не посередине, а со смещением к задней его части;
следующий шаг – оборудование устройства тормозной системой пассивного типа. Она окажется незаменимой, когда прицеп будет стоять на неровной поверхности с приличным градиентом;
теперь можно приступать к монтажу дна и установке бортов. Там, где используются болтовой крепёж (например, для соединения листов между собой), болты должны быть надёжными. Боковые и передний борта привариваются жёстко с использованием уголков, а задний должен быть откидным, так что его устанавливаем с использованием подвижной конструкции. Кроме того, его необходимо оснастить катафотами, фонарями и рамкой для установки номерного знака. Оранжевые катафоты потребуются на боковых бортах, белые и оранжевые – спереди;
осталось установить колёса, а также предусмотреть механизм фиксации колёс транспортируемого авто – и наш прицеп-эвакуатор готов.

Нужны ли документы на такое простое прицепное устройство? Согласно ПДД, да, поэтому регистрация прицепа потребуется, и это самая сложная часть работы. Проблемы могут возникнуть из-за п. 20 Правил (запрет буксировки на самодельном прицепе, не оборудованном тормозами), но здесь есть один нюанс: можно перевозить ТС, весящее вдвое меньше машины-буксира. При регистрации можно так и говорить: намерен использовать прицеп для буксировки малолитражки.

В зависимости от способов погрузки эвакуаторы подразделяются на три типа

Лебедочные

Эвакуаторы данного типа стоят сравнительно недорого, поэтому довольно широко распространены. Принцип действия – затягивание машины тросом при помощи лебедки на платформу (статичную или передвигающуюся). Лебедочные эвакуаторы имеют ограничения по весу погружаемого транспорта до 7 т, с их помощью не получится эвакуировать машины с АКП или заблокированными колесами.

Крановые

Эти устройства оборудованы кранами с гидравликой. Радиус захвата – до 5 м, грузоподъемность – до 3,5 т. Крановые эвакуаторы чаще всего используют для транспортировки серьезно пострадавших в аварии автомобилей, транспортных средств, оказавшихся вследствие ДТП в труднодоступных местах (скатившихся с дорожного полотна).

С частичной погрузкой

Принцип работы таких устройств заключается в погрузке креплении одного моста машины – переднего либо заднего. Этот способ перевозки ТС нельзя назвать абсолютно безопасным, поэтому используется он только в случае острой необходимости. Например, если требуется эвакуировать крупногабаритный тяжелый транспорт – грузовик или автобус.

Конструкция эвакуатора

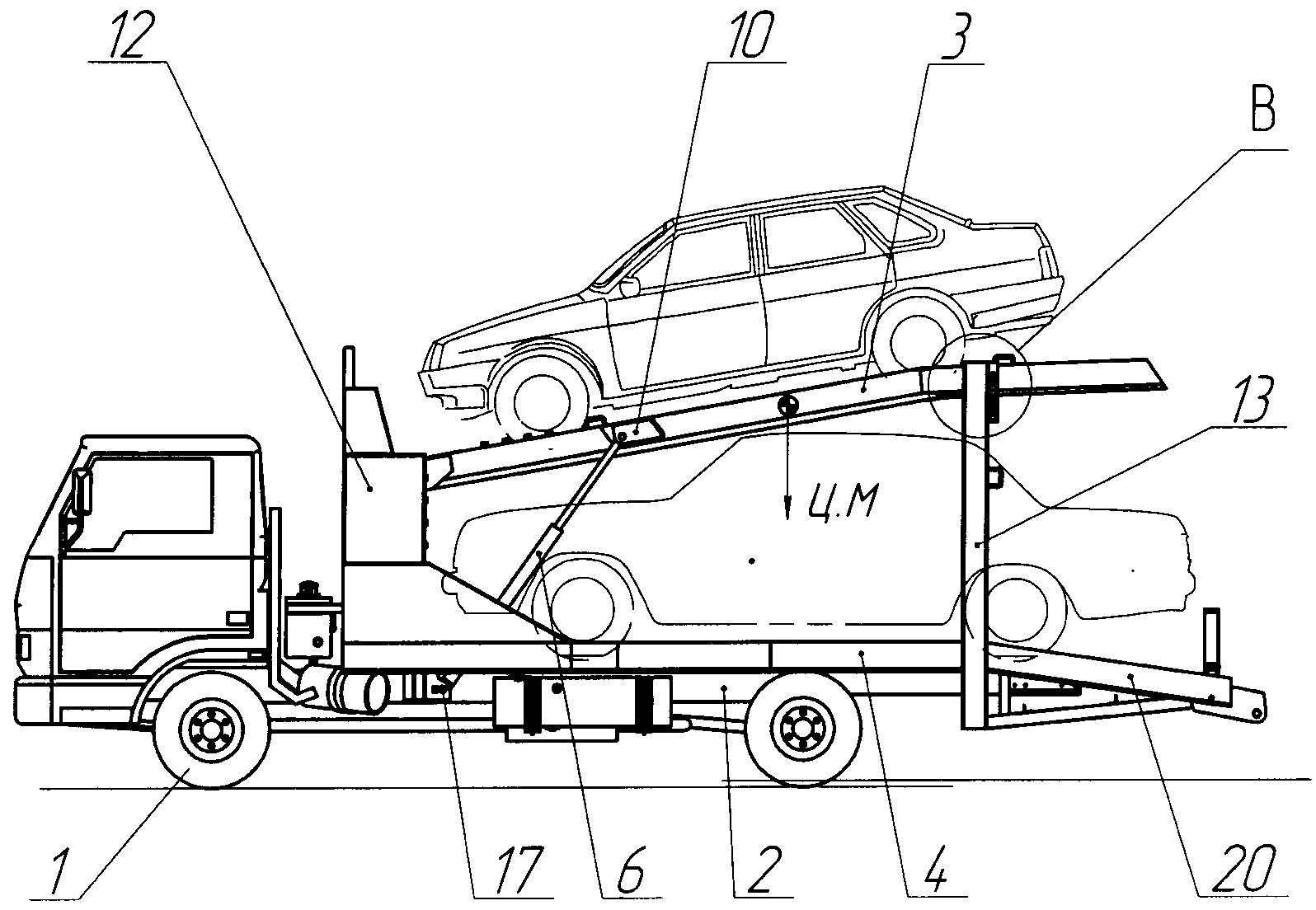

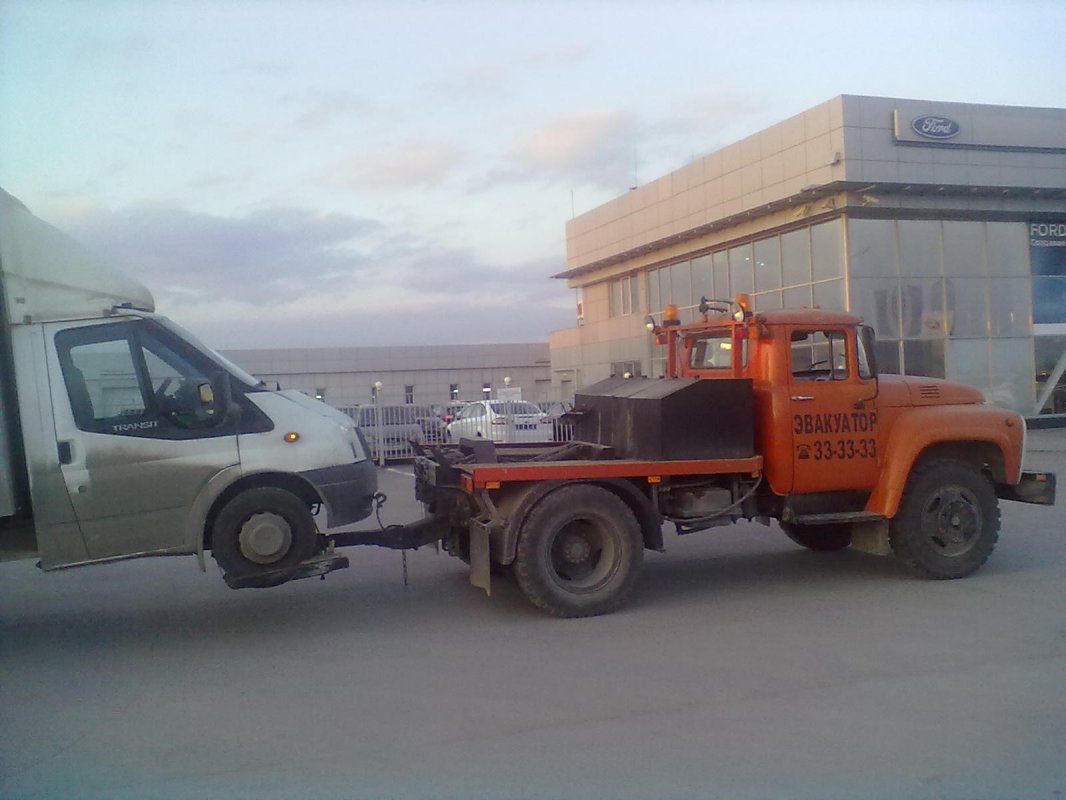

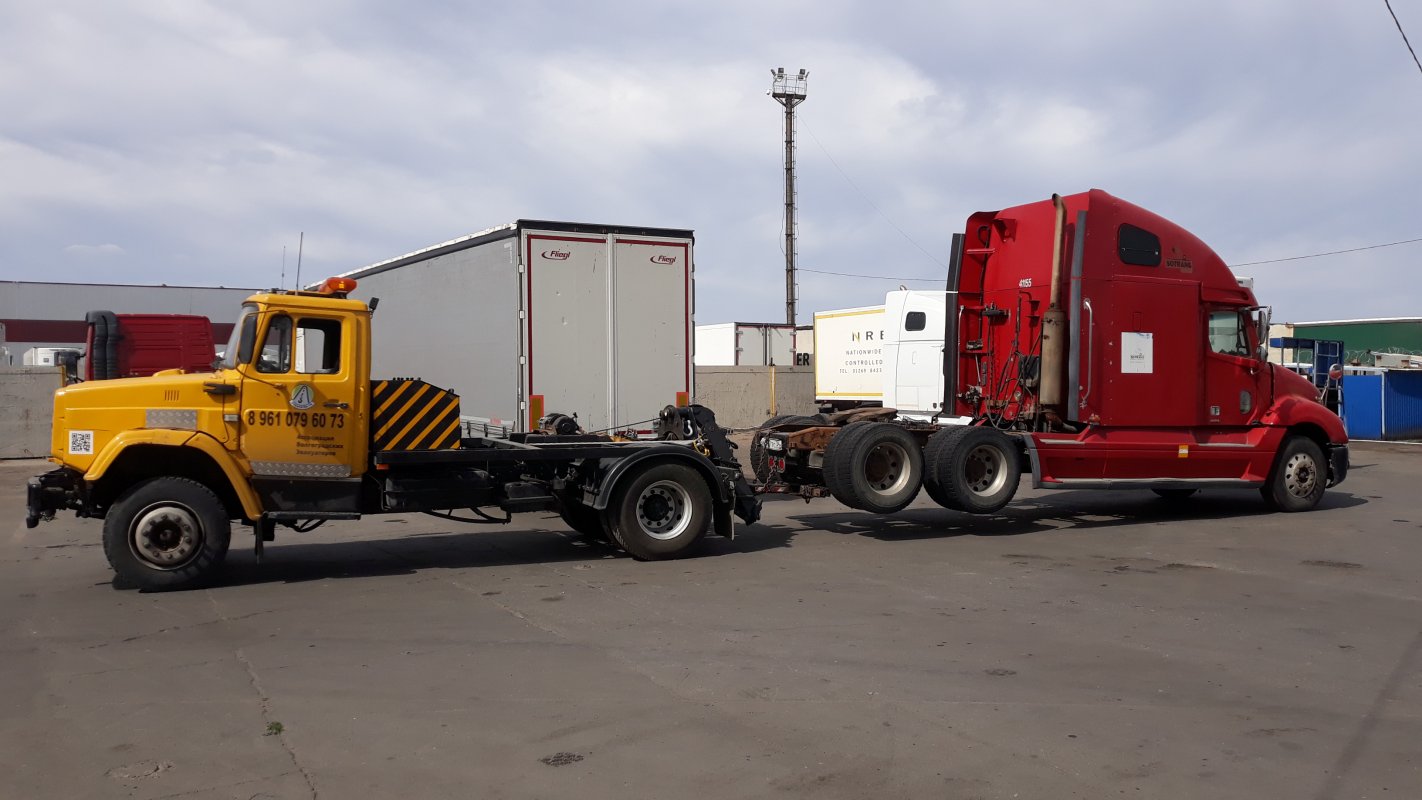

Эвакуатор, предусматривающий частичную погрузку автомобиля, отличается от аналогичного транспорта с полной погрузкой уменьшенной длиной базы. Благодаря этому повышается маневренность эвакуатора и его эффективность при выполнении работ в условиях характерного для городских улиц и дворов ограниченного объёма доступного пространства.

Перемещение неисправного автомобиля осуществляется благодаря поднятию его передней или задней оси на платформу эвакуатора с надёжным закреплением при помощи специальных приспособлений. При этом незакрепленные на платформе колёса машины продолжают соприкасаться с дорогой, как при обычном движении.

Эвакуаторная техника с частичной погрузкой оснащается полным комплектом оборудования, требуемого для осуществления надёжной и безопасной перевозки транспортного средства, неполностью размещаемого на платформе. Производители включают в комплектацию этой категории спецтранспорта следующие приспособления и инструменты.

Лебедка электрического или гидравлического типа.
Комплект переходников, используемых при поднятии и закреплении перевозимого транспорта.
Набор специальных захватов.

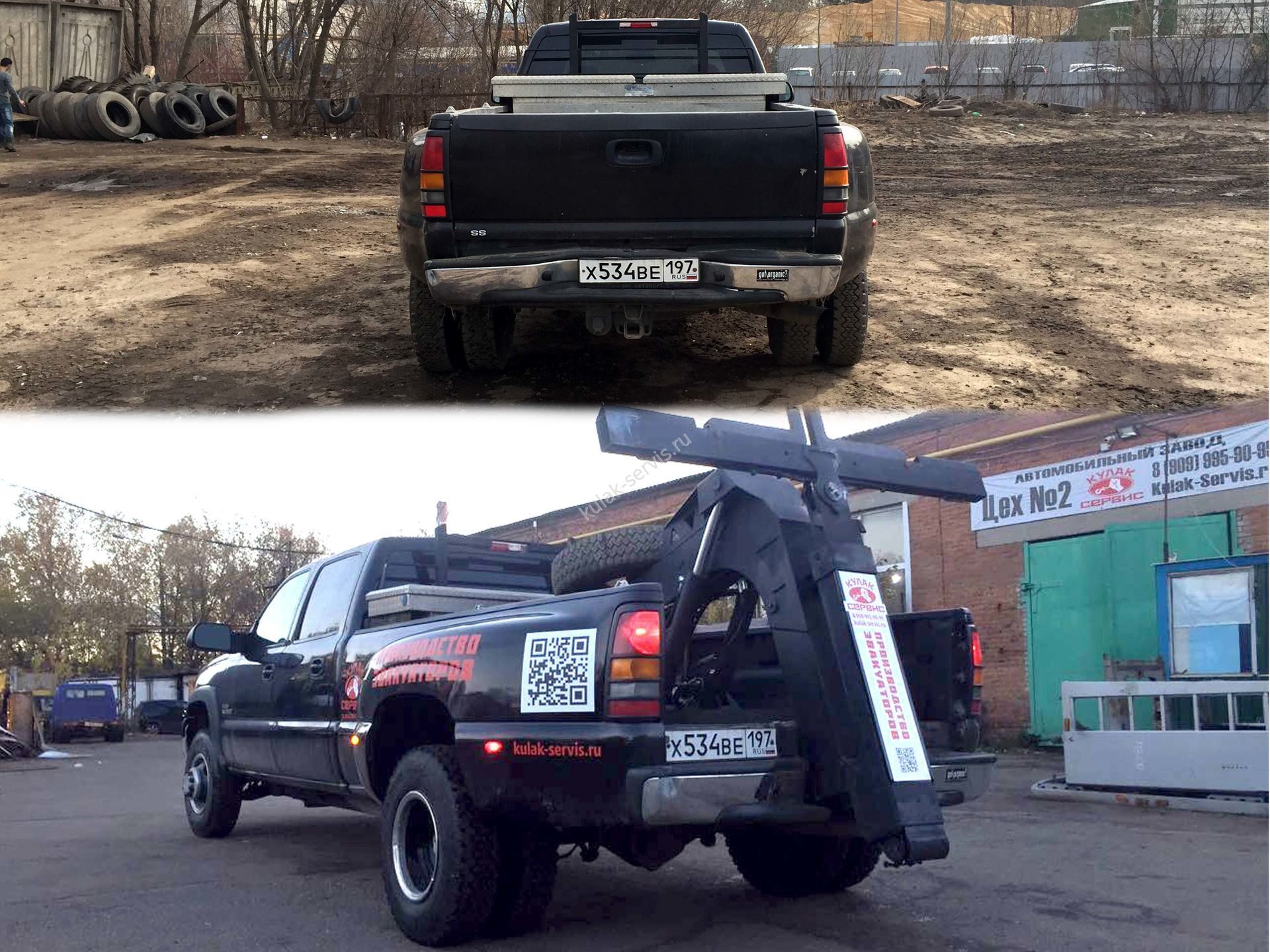

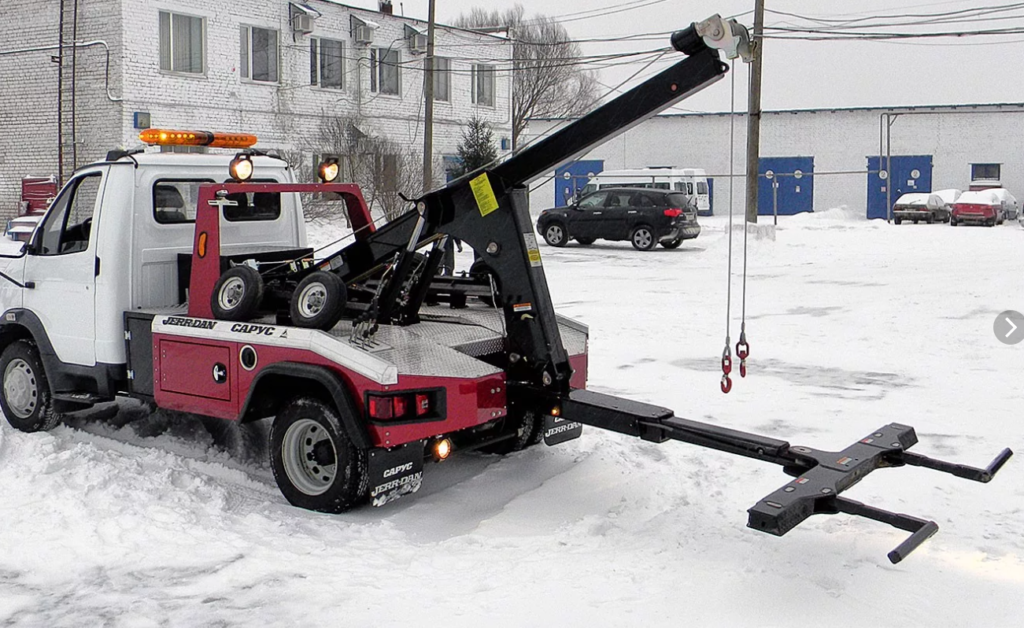

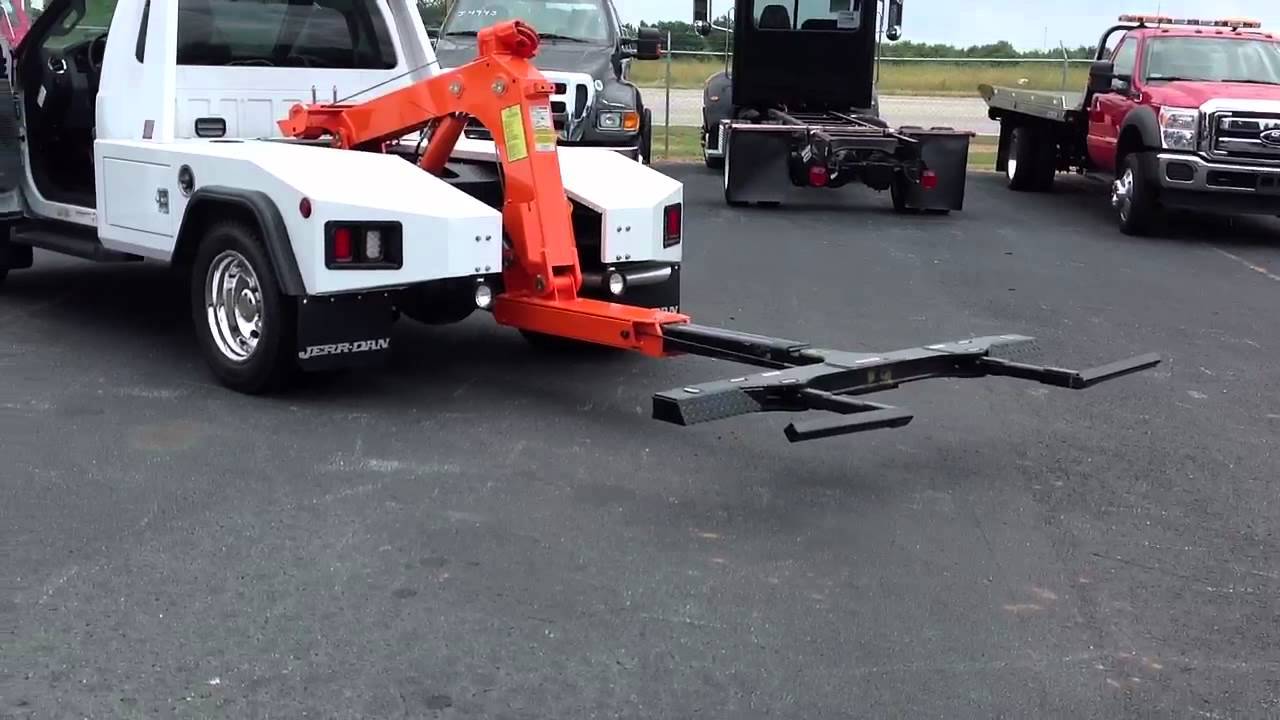

Важнейшим приспособлением, используемым на такой спецтехнике, является «стальной гусь». Это специальный агрегат, обеспечивающий возможность крепления передней балки или заднего моста вывозимого транспортного средства. Кроме того, перечень требуемых технических средств и приспособлений включает в себя насадки различных размеров и другие дополнительные элементы.

Изготовление подкатного прицепа своими руками

Приведём пример сборки конструктивно несложного подкатного прицепа. Для этого нам понадобятся:

труба квадратного сечения;
швеллер;
тонкостенные стальные листы;
более толстая листовая сталь для днища;
пара колёс;
детали ходовой в сборе;
детали подвески;
фаркоп;
тормозная система;
непромокаемая ткань;
кронштейны и угловой крепёж;
набор инструментов (шуруповёрт, болгарка, дрель);
сварочный аппарат.

Собрав все необходимые компоненты, можно приступать к изготовлению прицепа. Примерный алгоритм сборки:

основа всей конструкции – рама. Она должна быть достаточно прочной, чтобы выдержать нагрузку от передней части транспортируемого автомобиля. Изготавливается из труб методом сварки. Если у вас есть опыт в этом деле, можно попробовать сделать раму самостоятельно. Но поскольку это очень ответственная операция, лучше доверить работу профессиональному сварщику. Главное – тщательно проверить сварные швы, они не должны содержать дефектов;
прямоугольная рама, из каких бы труб не была изготовлена, не обладает достаточной жёсткостью, чтобы противостоять боковым нагрузкам. Поэтому она укрепляется рёбрами из швеллеров, которые привариваются поперек рамы. Самая надёжная схема – треугольная, то есть два швеллера привариваются к одной из поперечных труб вместе, а другие концы – с противоположной стороны по углам, то есть получается треугольник. По краям необходимо смонтировать кронштейны, назначение которых – фиксация амортизаторов;
сцепной механизм лучше приобрести магазинный, и не столько ради ускорения рабочего процесса, сколько для упрощения регистрации прицепного устройства;
ось подкатного прицепа располагают не посередине, а со смещением к задней его части;
следующий шаг – оборудование устройства тормозной системой пассивного типа. Она окажется незаменимой, когда прицеп будет стоять на неровной поверхности с приличным градиентом;
теперь можно приступать к монтажу дна и установке бортов. Там, где используются болтовой крепёж (например, для соединения листов между собой), болты должны быть надёжными. Боковые и передний борта привариваются жёстко с использованием уголков, а задний должен быть откидным, так что его устанавливаем с использованием подвижной конструкции. Кроме того, его необходимо оснастить катафотами, фонарями и рамкой для установки номерного знака. Оранжевые катафоты потребуются на боковых бортах, белые и оранжевые – спереди;
осталось установить колёса, а также предусмотреть механизм фиксации колёс транспортируемого авто – и наш прицеп-эвакуатор готов.

Особенности и назначение

Эвакуатор, позволяющий осуществлять частичную погрузку транспорта, представляет собой узкопрофильную разновидность эвакуационной техники, в процессе использования которой транспортируемый автомобиль сохраняет частичный контакт колёс с дорожным покрытием. Перевозка транспортного средства при этом производится таким образом, что одна из колёсных осей продолжает оставаться на дороге, а вторая крепится к мосту или раме эвакуатора. Если у неисправного автомобиля по каким-либо причинам заблокированы колёса или имеются другие причины не допускать контакта с дорогой, лучше использовать эвакуатор с полной погрузкой машины, осуществляемой при помощи крано-манипуляторной установки.

Всё же в условиях крупных населённых пунктов и мегаполисов часто возникает потребность использования эвакуатора в каких-либо труднодоступных местах. Это могут быть загруженная улица, подземная парковка, тесная стоянка или двор. В подобных ситуациях спецтехника, имеющая ломаную платформу, может оказаться просто непригодной из-за отсутствия достаточного для выполнения манёвра пространства.

Именно в сложных ситуациях решить проблему неисправного или неверно припаркованного автомобиля позволяет автоэвакуатор, предусматривающий возможность частичной погрузки. Данная разновидность эвакуаторной спецтехники получила широкое распространение и применение в различных дорожных службах. Тяжёлые модели автоэвакуаторов с частичной погрузкой используются для спасения соответствующих типов автотранспорта, таких как микроавтобусы, минивэны, автобусы, малотоннажные грузовые автомобили и прицепы.

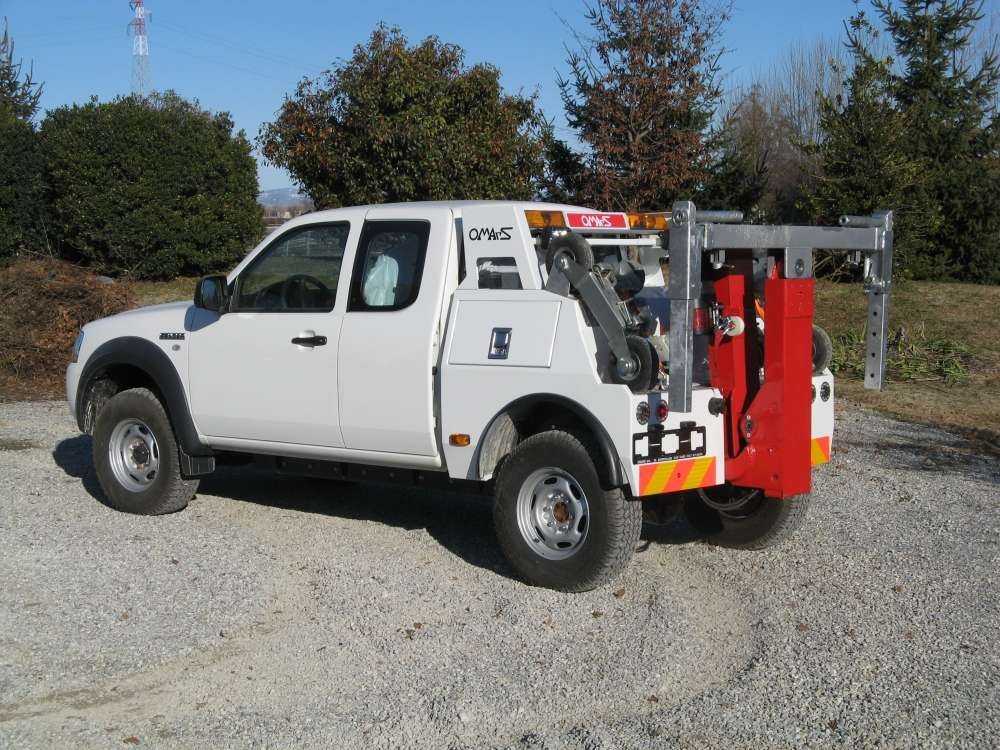

Эвакуатор с частичной погрузкой

Подходит для техники с габаритами, больше средних. Принцип работы заключается в поднятии на платформу только одной оси. Заблокированные колеса находятся на платформе, а подвижные – на проезжей части. Эвакуатор с частичной погрузкой автомобиля оснащен разнообразными насадками, что делает его универсальным средством для эвакуации. Он может зацепить за подвеску, мост или раму.

Эвакуатор с частичной погрузкой

Имеет укороченную базу и не предназначен для полной погрузки на него транспортного средства, что значительно повышает его маневренность. Этот вид спецтехники подходит для использования в большинстве случаев. Но главное его назначение – это транспортировка спецтехники, автобусов, крупнотоннажных грузовых автомобилей, прицепов. Эвакуатор оснащен электрической или гидравлической лебедкой, специальными переходниками и захватами, предназначенными для крепления техники.

На каком эвакуаторе остановить свой выбор, однозначного ответа нет – это зависит от того, кто ваши потенциальные клиенты, в каком регионе вы работаете. Идеальный вариант – купить сразу несколько машин. Так вы сможете удовлетворить запрос любого клиента.

Удачи в бизнесе!

Это интересно: Автомобили C класса – список, рейтинг лучших

Ломаная платформа

Если придать настилу некоторый изгиб, направив его заднюю половину вниз, то закатить на него машину станет несколько проще. Это небольшое изменение конструкции превращает стационарную прямую платформу в «ломаную». На её заднем окончании всё равно требуется устанавливать аппарели, но усилия при погрузке будут не столь значительными, а угол подъёма уменьшится.

Сегодня большинство эвакуаторов оборудовано именно ломаной платформой. Она проста в использовании и универсальна. При этом стоимость её остаётся невысокой. Основной недостаток конструкции – это перевозка эвакуируемой техники в наклонном положении.

Оснащенные КМУ

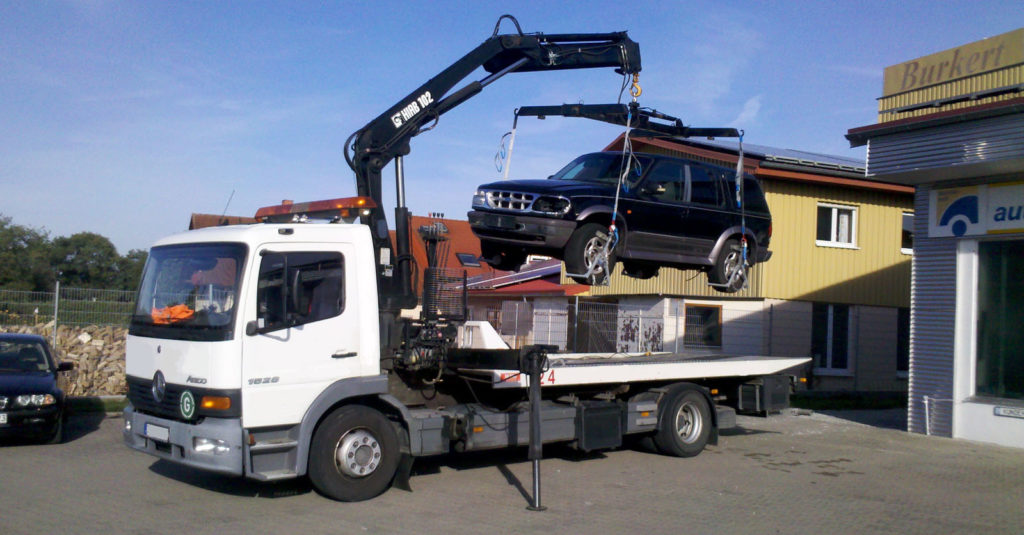

Эвакуатор с крано-манипуляторной установкой, в последние годы заслуженно считается наиболее универсальной разновидностью транспорта, предназначенного для перемещения практически любых неисправных автомобилей. При этом возможна транспортировка машин любого типа, вне зависимости от тоннажа и степени полученных повреждений или неполадок.

Важнейшими преимуществами, которыми обладает такой тип эвакуатора, являются повышенные показатели мобильности и маневренности, компактные габариты и широкая функциональность. Такие автоэвакуаторы могут применяться в самых различных областях. Манипуляторный погрузчик придет на помощь в ситуации, где обычный с лебедкой просто не сможет выполнять свои функции, например, к неисправному средству передвижения невозможно подъехать либо он находится в яме, на бордюре или в другой подобной ситуации.

Для упрощения решения подобных задач автоэвакуаторы с КМУ оснащаются различным дополнительным оборудованием, таким как:

лебёдка;
захват колёсного типа;
разнообразные платформы и т. д.

Для погрузки автомобиля на устройство прямого или ломаного типа используется кран-манипулятор с выдвижной стрелой, позволяющей перемещать грузы. Радиус перемещения для различных моделей техники может составлять от 5 до 10 метров. При этом данный способ транспортировки на платформе на сегодняшний день считается наиболее эффективным и надежным благодаря целому ряду неоспоримых преимуществ.

Преимущества спецтранспорта: возможность перевозки автомашин, имеющих существенные повреждения, такие как блокировка дверей или колёс, поломки коробки передач, двигателя, рулевого управления и т. д., а также возможность эвакуации практически любого типа, включая тяжёлые и крупногабаритные авто.

Преимущества

Возможность безопасной погрузки подлежащего эвакуации транспортного средства при наличии на дороге препятствий (другие автомобили, конструкции, сугробы снега), а также из труднодоступных мест (кювет, провал дорожного полотна и т.д.).
Способность погрузки с колесами, заблокированными тормозом (без участия владельца) или в связи с сильными повреждениями.
Возможность выгрузки на возвышенную эстакаду или постамент для ремонта или выставочной презентации.
Способность работы в ограниченном пространстве (не требуется место для разъезда, выдвижения аппарелей и проч.).
Возможность перевозки прочих грузов (строительные материалы, товары в ящиках и контейнерах и т.д.).

перевозка методом частичной погрузки

очень интересует такой вопрос: есть легковой прицеп, гп 400кг. с докум все в порядке. я по двум доскам заезжаю передом другой машины в него и привязываю ее, т.е. получается я буксирую ее методом частичной погрузки. общий вес автопоезда не превышает 3500кг. тормоза на прицепе есть, везу машину весом 1000кг. вопрос первый — получается половина машины на прицепе т.е. 500кг, перевес 100кг, чем максимально мне грозит этот перегруз если это увидит инспектор. вопрос второй — не лишат ли меня прав за негабарит если даже знак повешу негабар груз, да и вобщем что самое страшное грозит.

буду очень признателен за разъяснение20.4. Буксировка запрещается: двух и более транспортных средств;

Статья 12.21. Нарушение правил перевозки грузов, правил буксировки 1. Нарушение правил перевозки грузов, а равно правил буксировки — влечет предупреждение или наложение административного штрафа в размере ста рублей.

Думаю, что это надо рассматривать как буксировку. Перевозка — это когда груз (автомобиль) полностью погружен в кузов. Но если инспектор остановит, то он заставит Вас эту халабуду разобрать. Что тогда будете делать?Статья 20 ПДД http://pddmaster.ru/documents/pdd/20-bu … -tekst-pdd называется: ПДД РФ: 20. Буксировка механических транспортных средств а «Механическое транспортное средство» — транспортное средство, кроме мопеда, приводимое в движение двигателем. запрет на буксировку 2 и более тс относится к «Механическим транспортным средствам»

прицеп является «Транспортным средством» — устройство, предназначенное для перевозки по дорогам людей, грузов или оборудования, установленного на нем.

так что думаю по этому поводу инспектор не докапается, есть ли еще тут какие моменты?fisher350 писал(а):Статья 20 ПДД http://pddmaster.ru/documents/pdd/20-bu … -tekst-pdd называется: ПДД РФ: 20. Буксировка механических транспортных средств а «Механическое транспортное средство» — транспортное средство, кроме мопеда, приводимое в движение двигателем.

Суть метода частичной погрузки

Список ограничений, которые можно соблюдать при использовании этого метода:

запрещается перевозить людей в кабине буксируемого автомобиля, а также в кузове буксируемого автомобиля;
запрещается буксировать автомобиль с неисправной тормозной системой. Но если буксируемый автомобиль весит как минимум в 2 раза меньше тянущего, в такой ситуации можно использовать буксировку с жестким фаркопом.

Стоит помнить, что эксплуатация транспортных средств, состоящих из автомобиля, тягача и прицепа, допускается только в том случае, если этот прицеп подходит к тягачу. Кроме того, должны быть соблюдены соответствующие требования к эксплуатации этих транспортных средств

Если речь идет об эксплуатации транспорта, который состоит из автобуса и тягово-сцепного устройства, то также важно, чтобы прицеп был установлен на заводе

Необходимо помнить, что скорость буксировки не должна превышать 50 км/ч. Это положение распространяется на все виды этого процесса. При буксировке трос должен быть закреплен строго на предназначенном для него месте конструкции. Процесс торможения автомобиля или набора скорости должен быть плавным, постепенным, иначе можно повредить систему крепления автомобиля или оборвать буксировочный трос. На самом кабеле должны быть специальные световозвращающие квадраты с белыми и красными полосами.

Помните, что при буксировке автомобиля необходимо соблюдать установленные правила и нормы, чтобы этот процесс можно было осуществить безопасно.

Габариты прицепа

Максимальные габариты прицепа для перевозки автомобиля ни в статьях ПДД, ни в Техническом регламенте Таможенного союза не регламентированы. Однако длина вагонного состава (автомобиль + трактор) составляет 20 метров, а вес должен составлять не более 3,5 тонн. Максимальная ширина 2,55 метра (max), высота 4 метра.

Само транспортное средство должно быть оборудовано рабочими фарами и габаритными огнями, чтобы его было видно в темноте или в туннелях. Ехать можно с обычной для городских условий скоростью – 60 км/ч, если не установлены дополнительные ограничения. По автомагистралям 90 км/ч, по другим дорогам 70 км/ч.

Конструктивные особенности распространенных эвакуаторов с частичной погрузкой автомобиля

Сфера применения

Подъемно-сдвижные платформы
