Джон Дир-9430: технические характеристики

John Deere 9430 Engine detail

John Deere PowerTech Plus

turbocharged aftercooled diesel

6-cylinder

liquid-cooled inline

Displacement:
823.8 ci 13.5 L

Bore/Stroke:
5.197×6.496 inches 132 x 165 mm

Power:
425 hp 316.9 kW

Rated Power (EC 97/98):
439 hp 327.4 kW

Fuel system:
electronic injection

Cooling system:
variable ratio fan

Air cleaner:
dual paper elements

Compression:
16:1

Rated RPM:
2100

Starter volts:
12

Coolant capacity:
56 qts 53.0 L

Transmission:
John Deere PowerShift

Type:
full power shift

Gears:
18 forward and 6 reverse

Clutch:
hydraulic wet discs

Oil capacity:
240 qts 227.1 L

Wheelbase:
116 inches 294 cm

Length:
237 inches 601 cm

269 inches 683 cm (with hitch)

Width:
136 inches 345 cm

142 inches 360 cm (36-inch tracks)

Height (cab):
134 inches 340 cm

Height (exhaust):
155 inches 393 cm

Operating weight:
44,205 lbs 20051 kg

Max weight:
53,000 lbs 24040 kg

Ground clearance:
16 inches 40 cm

Clearance (drawbar):
19 inches 48 cm

John Deere 9430 Tests

OCED Tractor Test 1943

OCED Tractor Test 1943
Diesel 18-speed crawlerOctober 1 – 14, 2008Link: OCED Tractor Test 1943 file
PTO performance
Max power:	367.82 hp 274.3 kW
Fuel use:	21.8 gal/hour 82.5 l/hour
Power at rated engine speed:	320.78 hp 239.2 kW
Fuel use:	19.9 gal/hour 75.3 l/hour
Power at rated PTO speed:	365.51 hp 272.6 kW
Fuel use:	21.7 gal/hour 82.1 l/hour
Drawbar performance
Max power:	328.03 hp 244.6 kW
Fuel use:	21.8 gal/hour 82.5 l/hour
Gear 7 used for power test.
Max pull:	45,384 lbs 20586 kg
Gear 1 used for pull test.

Трактор Джон Дир 8420 – преимущества модели

Этот классический колесный трактор успешно сочетает в себе высокую надежность, универсализм и простоту в применении. Он хорошо чувствует себя при эксплуатации в наиболее тяжелых условиях, показывая высокую производительность в е зависимости от выполняемых задач.

В базовую комплектацию этой модели Джон Дир входит выносливый 6-цилиндровый мотор с эффективной системой жидкостного охлаждения. Двигатель дополнен высококачественной КПП с безотказным механизмом блокировки дифференциала и системой гидравлического сцепления. Таким же механизмом сцепления оборудуется популярный отечественный трактор Т-4.

Быструю остановку агрегата от бренда Джон Дир гарантируют надежные гидравлические тормоза и вспомогательный стояночный тормоз.

Параметры трактора включают:

максимальная мощность – 275 л. с.;
рабочий объем цилиндра – 8,1 л;
емкость топливного резервуара – 606 л;
расход горючего – 266 г/кВт/ч;
количество скоростей – 16 передних/4 задние;
минимальный радиус разворота – 4 м;
масса вместе с балластом – 12 т.

Сравнительно небольшие габариты трактора позволяют успешно использовать его на участках с ограниченным пространством, а наличие блокировки дифференциала делает агрегат максимально маневренным.

Джон Дир фото

Коробка передач Джон Дир

John Deere Джон Дир 9430 оснащена автоматической ступенчатой механической коробкой передач (КПП) «Automatic PowerShift». КПП имеет шестерни, которые находятся в постоянном зацеплении и фрикционными муфтами с электрогидравлическим приводом управления. Диапазон скоростей от 2 до 42 км/ч. Благодаря системе «PowerShift» возможно переключение передачи без разрыва потока мощности. Также можно выбирать необходимый режим работы в зависимости от изменения нагрузки на агрегатируемую машину. Посредством функции электронного контроля управления КПП механизатор может работать в автоматическом режиме переключения передач.

Кабина Джон Дир

Трактор Джон Дир получил кабину CommandView категории «люкс», отличающуюся непревзойденным удобством и комфортом. Доработанный дизайн предоставляет для оператора больше пространства. Кабина выделяется отменной шумоизоляцией, полностью предотвращающей попадание посторонних звуков в салон. Новейшая приборная панель с подсветкой облегчает наблюдение за индикаторами и приборами и управление в ночное время. Порадует водителя и система контроля температуры ClimaTrack, автоматически поддерживающая на установленном уровне температурные условия внутри салона. Опционально клиент может заказать подогрев кресла ActiveSeat, кожаную обивку салона и оплетку руля. Сама кабина существенно уменьшает уровень усталости водителя, позволяя ему всегда оставаться бодрым и свежим. Среди полезных опций, присутствующих в модели «Джон Дир 9430» следует выделить радар, задержку выключения освещения и двойные регулируемые зеркала с электроприводом.

Гидравлическая система Джон Дир

Гидравлика Джон Дир 9430 сделана по принципу чувствительной к нагрузке системы. Она построена на базе регулируемого насоса «Закрытая система» с производительностью 182 л в минуту. В минимальной комплектации John Deere 9430 присутствует вилка для взаимодействия с прицепными сельскохозяйственными машинами. Только американский бренд оснащает свои продукты уникальной системой TouchSet, позволяющей эффективно управлять гидросистемой. Посредством нее оператор может для каждого клапана секционного гидрораспределителя установить необходимый поток прямо в процессе движения.

Комплектация трактора 9430 – раздельно-агрегатная, состоящая из трех частей. Передний и задний мост трактора Джон Дир 9430 конструктивно имеет ось длиной 3048 мм с диаметром 110 мм. На трактор устанавливаются сдвоенные передние и задние колеса.На тракторах серии 9030 реализована возможность крепления дополнительных сменных балластных грузов на переднею и заднею оси, а также на раму. Масса трактора 9430 регулируется в диапазоне от 15105 до 23133 кг.

Вал отбора мощьности – Для работы с машинами с активными рабочими органами тракторы серии 9030 дополнительно могут оборудоваться задним ВОМ. ВОМ имеет режим работы 1000 об/мин и хвостовик диаметром 45 мм.

Самые популярные модели

Рассматривая наиболее популярные тракторы данного производителя, стоит отметить следующие:

Трактор John Deere 8430

Эта модель является наиболее универсальным трактором для проведения обработки крупного поля. Машина проводит все работы от подготовки почвы до сбора культур. Благодаря надежной сборке, качественным деталям и механизмам, а также высокой тяговой мощности данная модель широко распространена в крупных агрохолдингах и хозяйствах. Трактор осуществляет работы и в кормопроизводстве, широко применяется для транспортировки грузов. Такой функционал данной модели возможен благодаря большому ассортименту навесных агрегатов.

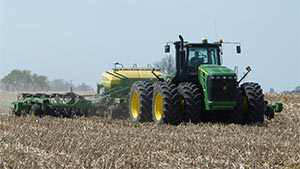

Трактор John Deere 9430

Этот представитель американского тракторного производства является одним из наиболее мощных, площадь обработки в один сезон составляет около 6 тыс. га, что делает его незаменимым в крупных аграрных производствах. Машина оснащена 13-литровым дизельным двигателем, который охлаждается во время работы с помощью воздушной системы охлаждения. Трактор имеет гидроусилителем руля, переключение между рабочими режимами – автомат.

Трактор Джон Дир 9630

Это универсальный трактор, который выполняет различные виды работ совместно с широкозахватными почвообрабатывающими и посевными устройствами. Технические характеристики модели: дизельный двигатель John Deere PowerTech Plus, объем – 13,5 литров; механическая коробка передач Automatic PowerShift; рама со сменными балластными грузами для передней и задней осей.

Трактор John Deere 8530

Представляет собой универсальный пропашной трактор, созданный для выполнения энергоемких операций в сельском хозяйстве.

Двигатель «John Deere PowerTech Plus» объемом 9,0 л.
Два типа коробок передач (КПП): «Automatic PowerShift» и «AutoPowr»

Трактор Джон Дир 8400

Эта модель не самая современная, на ее смену пришли более новые тракторы, однако она и по сей день широко распространена в промышленных и сельскохозяйственных производствах благодаря таким характеристикам как: раздельная компоновка, наличие пяти задних и шестнадцати передних скоростей. Мощный надежный двигатель машины позволяет совершать тяжелые энергоемкие работы на больших земельных участках.

Также на отечественном рынке широко распространены модели тракторов Джон Дир 6150м, 8420, 7830, 7820, 6170м и 6130. Данные модели выдержали проверку временем, тяжелым трудом и гарантированно могут называться одними из самых надежных сельскохозяйственных машин.

FAQ

Is John Deere 9430 a good tractor?

The John Deere 9430 is one of the great tractors in the John Deere stable, and it has earned John Deere a fantastic reputation.

How much oil does a John Deere 9430 take?

Check out the John Deere 9430 oil capacity and oil type in the engine specs section as it may vary across the engines. Keep in mind, that older models might have their oil capacity increased over time. You may compare between the early and late oil capacity.

Do tractors have VIN numbers?

Every tractor has a VIN number. The number is usually engraved below the driver’s seat. Tractor manufacturers put the number in different places on the tractor body.

What was the last year John Deere made the 9330

The John Deere 9430 was an agricultural tractor model made from 2007 – 2011

Возможности агрегатирования

Трактор«John Deere-9430» предоставляет максимальную универсальность, в плане совместимости со всеми видами дополнительного оборудования и прицепных устройств. Трёхточечная задняя навеска, несколько вариантов сцепных устройств на выбор, многофункциональный вал отбора мощности обеспечивают эту мощную технику эксплуатационной многофункциональностью.Есть отличные возможности тяги широкозахватных пневматических сеялок;тяги и подъёма тяжелых плугов; привода прицепов для транспортировки зерна.

3-точечная навеска категории «Cat 3/4N» либо «Cat 4/4N» с муфтой быстрого сцепления позволяет осуществлять подъём веса до 6,940 тонн.45-миллиметровый ВОМ с 1000 об/мин даёт огромное количество мощности для привода фрез, прицепов для транспортировки зерна и всего прочего. Активация новых электрогидравлических валов отбора мощности происходит обычным нажатием кнопки.

В качестве стандартной опции, трактора 9430-й модели комплектовались сцепный устройством категории «Cat-4» (в более мощных моделях серии 9530, 9530T, 9630 и 9630T – категории «Cat-5», для тяги самых широкозахватных из всех существующих рабочих орудий). Некоторые трактора «Джон Дир-9430» укомплектованы трёхточечной задней навеской с муфтой быстрого сцепления «Quick-Coupler» (это дополнительная опция, за отдельную плату).

Трактор успешно агрегатируется и демонстрирует максимальную рентабельность с таким прицепным оборудованием, как обычный или дисковый глубокорыхлитель, чизельный плуг, дисковая борона, культиватор, механическая сеялка, сеялка точного высева, дисковая пневматическая сеялка, комбинированный агрегат, рулонный пресс-подборщик.

Эффективность каждого прохода производитель советует повысить при помощи интегрированного автоматического управления собственной разработки. Система «Green Star»даёт возможность автоматического управления трактором, практически без участия механизатора. Система «Auto Trac» работает при использовании бесплатного сигнала «SF-1» или абонентского сигнала «SF-2», с точностью ±10 см от прохода к проходу; либо «RTK» с воспроизводимой точностью ± 2 см.

Такая высокотехнологичная работа в духе «точного земледелия» помогает работать быстрее, заканчивать обработку площадей за меньшее время. А также минимизирует зоны перекрытия – это реальная экономия дизтоплива, семян, удобрений и химикатов.

John Deere 9430 Production

Manufacturer:
John Deere

Type:
Four-wheel Drive (4WD) tractor

Factory:
Waterloo, Iowa, USA

Engine:

Engine:
425 hp 316.9 kW

PTO (claimed):
320 hp 238.6 kW

Drawbar (tested):
343.05 hp 255.8 kW

PTO (tested):
383.62 hp 286.1 kW

Ground:
negative

Charging system:
alternator

Charging amps:
200

Batteries:
2

Battery CCA:
950

Battery volts:
12

Chassis:
4×4 articulated 4WD

Differential lock:
hydraulic differential lock optional

Steering:
hydrostatic power

Brakes:
hydraulic wet discs

Trailer brakes:
hydraulic optional

Cab:
CommandView Cab standard with air-conditioning. Optional automatic climate control and leather trim.

Transmissions:
24-speed partial power shift

18-speed full power shift

Fuel:
350 gal 1324.8 L

Hydraulic system:
27 gal 102.2 L

28 gal 106.0 L (3-point)

20 gal 75.7 L (high-flow)

31 gal 117.3 L (high-flow and 3-point)

Type:
closed-center pressure and flow compensating

Capacity:
27 gal 102.2 L

28 gal 106.0 L (3-point)

20 gal 75.7 L (high-flow)

31 gal 117.3 L (high-flow and 3-point)

Pressure:
2900 psi 200.0 bar

Valves:
4 to 6

SCV flow:
30 gpm 113.6 lpm

PowrSync Total flow:
44 gpm 166.5 lpm

PowerShift Total flow:
48 gpm 181.7 lpm

Hi-Flow Total flow:
78 gpm 295.2 lpm

Rear Type:
4N/3

4N/4

Rear lift (at 24″/610mm):
15,300 lbs 6940 kg

Drawbar:
Catergory 4 standard with secondary chain support. Optional reinforcement up to 11,000 pounds. Optional 12,000 pounds Catergory 5 drawbar, not available with 3-point hitch or PTO.

Rear PTO:
independent (optional)

Clutch:
electro-hydraulic wet disc

Rear RPM:
1000 (1.75)

John Deere PowerTech Plus

turbocharged aftercooled diesel

6-cylinder

liquid-cooled inline

Displacement:
823.8 ci 13.5 L

Bore/Stroke:
5.197×6.496 inches 132 x 165 mm

Power:
425 hp 316.9 kW

Rated Power (EC 97/98):
439 hp 327.4 kW

Fuel system:
electronic injection

Cooling system:
variable ratio fan

Air cleaner:
dual paper elements

Compression:
16:1

Rated RPM:
2100

Starter volts:
12

Coolant capacity:
56 qts 53.0 L

Transmission:
John Deere PowerShift

Type:
full power shift

Gears:
18 forward and 6 reverse

Clutch:
hydraulic wet discs

Oil capacity:
240 qts 227.1 L

Wheelbase:
116 inches 294 cm

Length:
237 inches 601 cm

269 inches 683 cm (with hitch)

Width:
136 inches 345 cm

142 inches 360 cm (36-inch tracks)

Height (cab):
134 inches 340 cm

Height (exhaust):
155 inches 393 cm

Operating weight:
44,205 lbs 20051 kg

Max weight:
53,000 lbs 24040 kg

Ground clearance:
16 inches 40 cm

Clearance (drawbar):
19 inches 48 cm

John Deere 9430 Tests

OCED Tractor Test 1943

OCED Tractor Test 1943
Diesel 18-speed crawlerOctober 1 – 14, 2008Link: OCED Tractor Test 1943 file
PTO performance
Max power:	367.82 hp 274.3 kW
Fuel use:	21.8 gal/hour 82.5 l/hour
Power at rated engine speed:	320.78 hp 239.2 kW
Fuel use:	19.9 gal/hour 75.3 l/hour
Power at rated PTO speed:	365.51 hp 272.6 kW
Fuel use:	21.7 gal/hour 82.1 l/hour
Drawbar performance
Max power:	328.03 hp 244.6 kW
Fuel use:	21.8 gal/hour 82.5 l/hour
Gear 7 used for power test.
Max pull:	45,384 lbs 20586 kg
Gear 1 used for pull test.

FAQ

Is John Deere 9430 a good tractor?

The John Deere 9430 is one of the great tractors in the John Deere stable, and it has earned John Deere a fantastic reputation.

How much oil does a John Deere 9430 take?

Check out the John Deere 9430 oil capacity and oil type in the engine specs section as it may vary across the engines. Keep in mind, that older models might have their oil capacity increased over time. You may compare between the early and late oil capacity.

Do tractors have VIN numbers?

Every tractor has a VIN number. The number is usually engraved below the driver’s seat. Tractor manufacturers put the number in different places on the tractor body.

What was the last year John Deere made the 9330

The John Deere 9430 was an agricultural tractor model made from 2007 – 2011

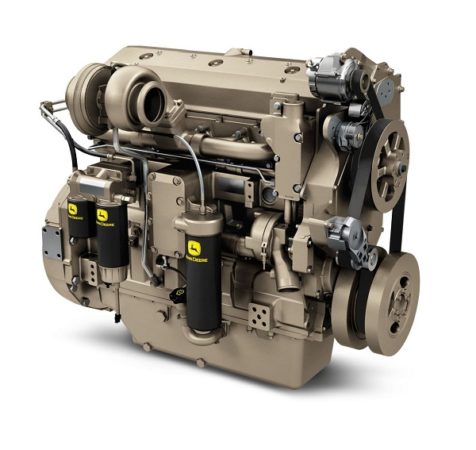

Двигатель

Трактор «John Deere-9430» укомплектован дизельным, рядным, 6-ти цилиндровым двигателем «Power Tech» собственной разработки и производства компании. Данный мотор оснащён турбокомпрессором, с вторичной системой охлаждения «воздух-воздух»;

водным сепаратором; воздушным фильтром двухступенчатой системы с отсосом мелких частиц посредством вентилятора системы охлаждения двигателя. Самоподкачивающая топливная система облегчает процесс замены топливного фильтра. Моторы «PowerTech» отличаются быстрым и чётким откликом на газ.

Этот четырёхклапанный двигатель создаёт отличный крутящий момент на низких оборотах и чувствительность к открытию заслонки для достижения пиковой тяговой мощности, а также улучшает запуск в холодную погоду. Надёжность силового агрегата дополнительно повышается благодаря литому низкофрикционному стальному поршню с направленным охлаждением. Такие поршни снижают нагрузку на двигатель, понижают внутренние температуры, увеличивают срок службы цилиндра. Система смазки – под давлением, с фильтрацией всего потока. Привод вентилятора охлаждения «Vari Cool» снабжён возможностью изменения скорости.

Рабочий объем – 13,5 л.
Диаметр цилиндра – 132 мм, ход поршня – 165 мм.
Степень сжатия – 16:1.
Номинальная мощность – 317 кВт, или 425 л.с., при 2100 оборотах в минуту.

Топливная система характеризуется наличием насос-форсунок высокого давления «EUI» с электронным управлением впрыском. Она обеспечивает высокое давление впрыска до 1800 атм.; высокое гидравлическое КПД; низкий удельный расход топлива. Постоянный крутящий момент двигателя – в диапазоне от 1600 до 1900 об/мин. Система фильтрации двухступенчатая, с водным сепаратором и сервисной индикаторной лампой: 10-ти микронный сменный картридж, 2-х микронный навинчиваемый элемент.

При изменении полевых условий двигатель «Power Tech» соответствующим образом реагирует на изменение нагрузки. Можно получить до 10% прироста мощности и до

38% прироста крутящего момента. А это дополнительно порядка 38 − 54 л.с. мощности.

Заправка дизтопливом производится во вместительный бак объёмом 1325 л (колёсный

«Джон Дир-9430») или 1249 л (гусеничный «Джон Дир-9430Т»).

Цельный откидывающийся капот устанавливается в два положения: для проведения

регулярного техобслуживания, либо в положение для проведения ремонта. Доступ к общим сервис-точкам не затруднён, проверка уровня масла и охладительной жидкости быстрая и лёгкая. Заменить воздушный фильтр можно легко и быстро, стоя на земле.

Технические характеристики Джон Дир 9430

Модель трактолра	9430
Номинальная мощность двигателя трактора, кВт(л.с.) ECE-R24	317(425)
Выходная мощность трактора на ВОМ при 1895 об/мин, кВт(л.с.)	238(320
Масса трактора без, кг	16116
длина трактора, мм	6960
ширина трактора, мм	2934
высота высота, мм	3556
радиус поворота, м	4,45

Джон Дир видео

Цена Джон Дира достаточно высока, поэтому прежде чем купить данный трактор надо все хорошо взвесить и просчитать. Например у Джон Дир 9430 большая производительность и малые затраты на гектар топлива, но если у вас местность в виде множества лесков, болотин и тд, то все преимущества данной техники могут сойти на нет. Или у вас 4000 гектар земли один трактор Джон Дир 9430 способен их полностью обработать. А если трактор сломается то что тогда делать, хоть в данный момент с сервисом Джон Дир намного лучше но все равно бывают случаи когда запчасти приходиться ждать две недели. Тогда может быть лучше за ту же цену взять пару единиц российских тракторов.
