Бульдозер Zoomlion ZD320-3 технические характеристики

ВВЕДЕНИЕ И ОПИСАНИЕ

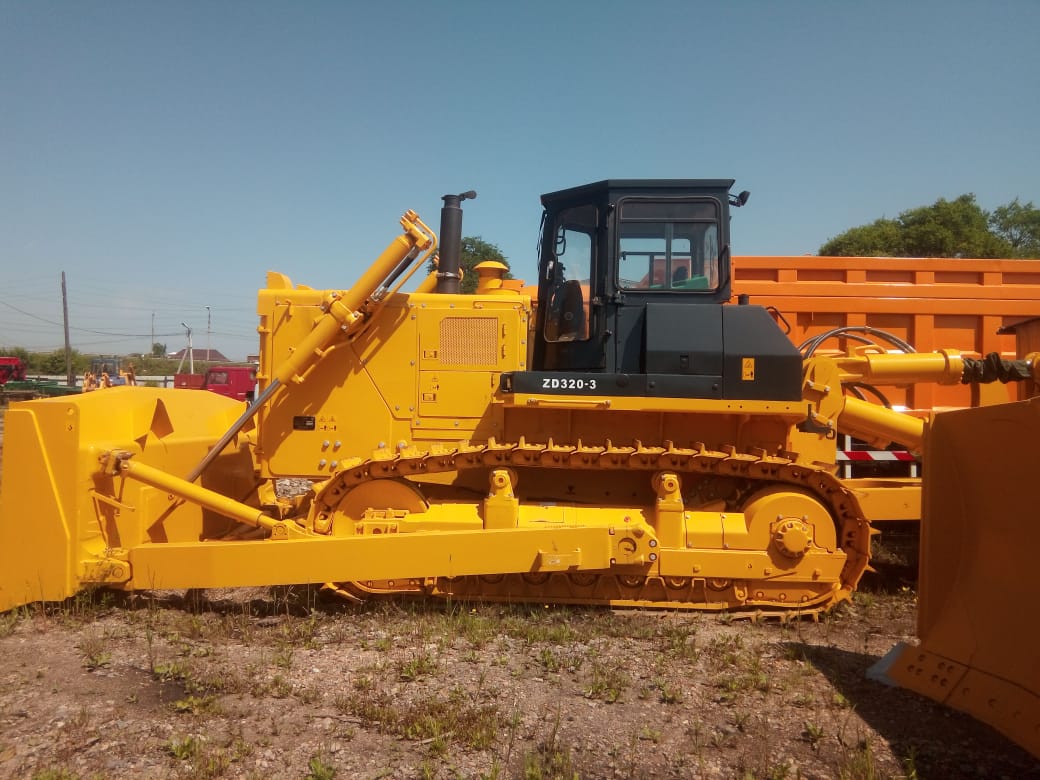

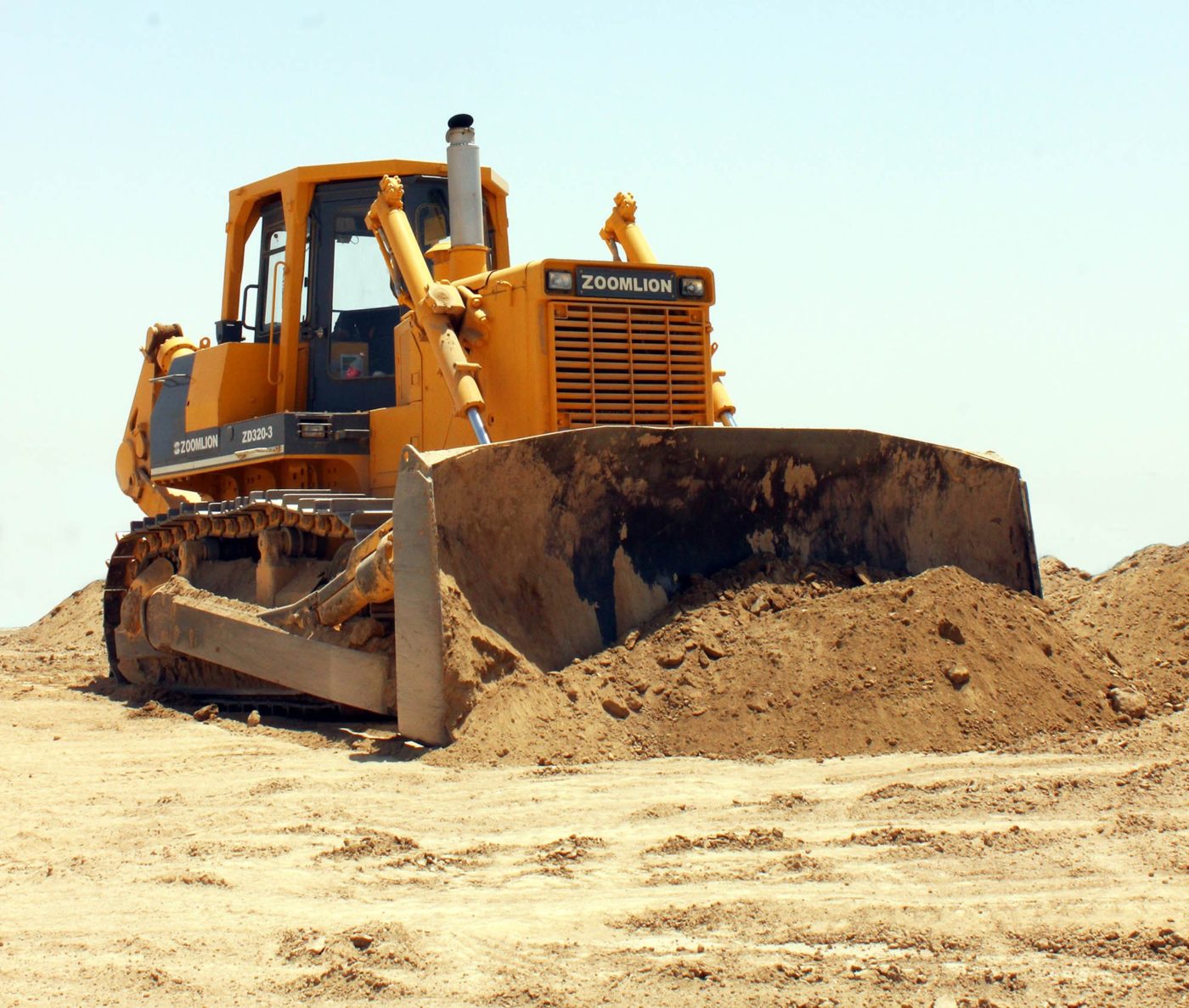

Zoomlion ZD320-3 — флагманская модель китайского производителя. Бульдозер имеет прочную и простую конструкцию. Производство этой серии осуществляется по технологии японской компании Komatsu (Zoomlion ZD320 позиционируется как бюджетный аналог Komatsu D155A). Уровень качества этой модели практически не отличается от более известного «собрата», а невысокая цена и отличные характеристики делают ее популярной у потребителей во всем мире. Компания предоставляет 2000 часов или 1 год гарантии на новые машины.

Обтекаемая форма и мощный двигатель Cummins обеспечивают Zoomlion ZD320-3 одинаковую производительность при выполнении работ начального уровня и в гористой местности. Бульдозер очень универсален и может транспортировать большие объемы материала длиной до 350 м в различных категориях. Машина также используется для очистки и выравнивания поверхностей, а также для строительства насыпей и дамб. Данная модель востребована компаниями и потребителями, работающими в лесном хозяйстве, дорожном строительстве, тяжелой промышленности и горнодобывающей промышленности.

Семейство Zoomlion ZD320-3 включает несколько модификаций с одинаковыми конструктивными особенностями:

• Zoomlion ZD320-3 — базовая версия;
• Zoomlion ZD320F-3 — модель, предназначенная для работы в лесной или горной местности. По сравнению с базовой версией имеет дополнительно усиленную конструкцию и защиту кабины;
• Zoomlion ZD320H-3 — это трэш и трэш версия. Оснащен широкой гусеничной частью и крупногабаритным отвалом;
• Zoomlion ZD320S-3 — болотоходная версия, с широкими гусеницами, позволяющими передвигаться по песчаному и мокрому грунту.

Бульдозер Шантуй 32 технические характеристики

Бульдозеры принято классифицировать по разным показателям, но довольно известный бульдозер Shantui SD 32 считается одним из крупнейших и мощнейших представителей. Производитель модели Китай, но качество техники не уступает дорогим европейским представителям.

Высокое качество деталей и отличные технические свойства обеспечены сотрудничеством с японским заводом Komatsu, который поделился собственными технологиями. В итоге бульдозер Shantui SD 32 представлен с тяговым классом 25 и с легкостью работает как на ровных поверхностях, так и в условиях высокогорья с максимальной высотой 3,5 км.

При этом техника выдает невероятную производительность и устойчивость при выполнении ответственных работ. В частности увеличить мощь бульдозера помогла установка турбированного нагнетателя, который получил привод, идущий от выхлопа к мотору.

Технические характеристики бульдозера Шантуй 32

Главной частью в модели бульдозера является двигатель, используется установка от американского бренда Cummins. Мотор с обозначением NTA855-C360 работает в 4-тактном режиме и имеет 6 цилиндров. Это обеспечивает ему неплохую мощность в 320 л.с. или 235 кВт.

Указанная частота вращения находиться в пределах 2000 об/мин. Все это уместилось в двигатель, объем которого равняется 14 литрам. Также производитель указал более подробные характеристики — где диаметр цилиндра равняется 139,7 мм, а ход поршня 152,4 мм.

При интенсивном использовании бульдозер покажет отличный расход топлива — всего 245 г/кВт часов. Все эти свойства двигателя приравнивают его к 25 классу мощности. Китайский производитель также смог сделать бульдозер вполне компактным, длина насчитывает 6,88 метра, ширина указана 4 метра, высота 3,73 метра. Для полноценного разворота Шантуй 32 потребуется минимум 3,8 метра радиуса. Также техника способна работать на максимальном рабочем угле в 30 градусов.

Подробный обзор Shantui SD 32

Учитывая все показатели двигателя и прочную металлическую конструкцию вес бульдозера составил 37, 2 тонны, при этом наличие гусеничного хода обеспечивает оптимальное давление на грунт, равное 105 кПа. Двигатель способен развивать бульдозеру скорость до 13 км/час, а длительная работа при малом расходе горючего обеспечивается большим топливным баком на 600 литров.

Интересным является новый режим топливного насоса, называемый «давление-время», при нем силовая установка работает правильно и без перебоев.

Ходовая часть Shantui SD 32

Важной частью конструкции считается ходовая часть бульдозера, производитель решил использовать наборные гусеницы, для лучшего равновесия применяется подвеска грузом. Ходовая часть используется плавающего типа, безопасность обеспечена дисковыми тормозами, нет возможности настроить под свои требования

Лента на гусенице насчитывает 41 трак, гусеницы представлены одношпорные, сама гусеничная лента устанавливается на 7 основных опорных катков и 2 дополнительные катка. В обязательном порядке конструкция предполагает натяжное колесо с обеих сторон. Вперед бульдозер едет со скоростью 11,5 км/час, назад разумеется быстрее — 13,5 км/час.

Особенности и преимущества

Компания Шантуй сделала действительно качественную модель, одна из лучших в своем классе. Многие инженерные наработки и элементы конструкции были переданы от компании Коматсу.

К важным преимуществам модели следует отнести:

• Применим в строительстве, для ремонтно-дорожных работ, при разработке карьеров, вскрытии сложных грузов, способен транспортировать материалы, выполняет рекультивацию.

Часто применяется для захоронения отходов на мусорных территориях.

• Маневренность позволяет быстро выполнять нужные работы.
• Ресурс работы двигателя огромен, ближайшие годы техника не подведет.
• Производительность шестеренного мотора составляет 333,5 л/мин.
• Бульдозер Shantui SD 32 применяется как в сильный мороз, так и жарким летом.

Кабина оператора

Для оператора бульдозера сделали достаточные условия для длительной работы, виден современный подход. Уже в базовом исполнении производитель представил систему отопления и вентиляция воздуха для летнего периода.

Кабина оператора

В стандартную комплектацию кабины оператора входят системы отопления и вентилирования воздуха. Элементы управления устанавливаются в минимальном количестве, они функциональны и характеризуются удобством пользования.

Для контроля состояния машины предусмотрена централизованная система, которая в случае поломки или неполадки выводит информацию оператору, позволяя своевременно остановить работу и устранить причину отказа. Управление подачей топлива бульдозера, переключением передач, работой отвала, рулевое управление гусеницами, замедление хода, блокировка отвала выполняется с помощью отдельных рычагов.

Дополнительно устанавливается защитная система ROPS, подогреватель топлива производства Webasto для обеспечения запуска двигателя в зимнее время.

Технические характеристики

Модель двигателя	Cummins NTA-855-C360
Рабочая масса с рыхлителем	42 528 кг
Тип двигателя	Вертикальное и 4-тактный двигатель с наддувом и промежуточным охлаждением
Число цилиндров – диаметр цилиндра x ход	6-139.7 x 152.4 мм.
Рабочий объём цилиндра	14000 мл.
номинальная мощность	323 л.с.
Номинальный оборот	2000 об./мин.
Максимальный момент кручения	1509 Н*м
Удельный расход топлива	< 242 г/кВт*ч
Способ пуска	Пуск с двигателем
Пусковой двигатель	24 В, 11 кВт.
Генератор	28 В, 35 А
Аккумулятор	24 В (12 В x 2) – 200 А*ч. x 2
Модель гидротрансформатора	Трёхэлемент с одной степенью и одной фазой
Способ охлаждения	водяное охлаждение
Модель коробки передач	Планетарный картер коробки передачи переключения ступеней скоростей. Сателлитный, многодисковое сцепление, гидравлическое управление, принудительная смазка
Центральный передаточный вал	Гипоидное зубчатое колесо, барботажная смазка
Положение ступени передачи	3 передачи вперёд, 3 передачи назад.
Скорость переднего хода	0~3.6 / 0~6.6 / 0~11.5 км./ч.
Скорость заднего хода	0~4.4 / 0~7.8 / 0~13.5 км./ч.
Бортовой фрикцион	Мокрая муфта сцепления, многодисковое сцепление, пружинное прижимание, гидравлическое отделение, вручное управление.
Бортовой тормоз	Мокрый тормоз, плавающий тормоз, ножное управление (бустер давления масла)
Конечная передача	Уменьшение скорости второго ступени прямозубого колеса ,барботажная смазка
Способ подвески рамы тележки	Полужёсткое, балансирный брус-плавающее
Количество поддерживающего ролика (на каждой стороне)	2 шт.
Количество опорного катка (на каждой стороне)	7 шт.
Количество направляющего ролика (на каждой стороне)	1 шт.
Модель гусеницы	Сборно-разборный, одногусеничный зуб
Длина шага	228.6 мм.
Ширина	560 мм.
Высота шпоры	80 мм.
Количество грунтозацепа (на каждой стороне)	41 шт.
Межцентровое расстояние гусеницы	2140 мм.
Длина гусеничного заземления	3150 мм.
Удельное давление заземления	106 кПа.
Зазор заземления	500 мм.
Снаряженная масса	37384 кг.
Номинальное давление в гидросистеме	14 МПа.
Модель гидравлического насоса	шестерённый насос
Литраж гидросистемы	335 л.
Модель регулирующего клапана	золотниковый
Отвал	Лопата прямого наклонения
Ширина отвала	4130 мм.
Высота отвала	1574 мм.
Максимальная высота подъёма отвала	1560 мм.
Максимальный спад отвала	560 мм.
Максимальное наклонение отвала	1000 мм.
Объём отвала	10.4 м3.
Тип рыхлителя	Трехстоечный (Три зуба 3)
Максимальная разрыхлительная высота	835 мм.
Максимальная высота подъёма	890 мм.
Модель почворазрыхлителя	Модель параллелограмма, управление масляным давлением
Масса почворазрыхлителя	3591 кг.
Длина без рыхлителя	6684 мм.
Ширина без рыхлителя	4130 мм.
Высота без рыхлителя	3725 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Zoomlion ZD320-3

Габаритные размеры (базовое исполнение без рыхлителя):

• длина — 6684 мм;
• ширина — 4130 мм
• высота — 3725 мм;
• колесная база – 2140 мм;
• дорожный просвет – 500 мм.

Снаряженная масса бульдозера без рыхлителя (прямой/угловой отвал) 37384/37991 кг.

В комплект переднего навесного оборудования входит несколько бульдозерных отвалов, основными из которых являются прямые и угловые отвалы со следующими параметрами:

• тип — прямой/угловой;
• ширина — 4130/4030 мм;
• высота – 1574/1705 мм;
• конечная высота подъема над землей – 1560/1670 мм;
• конечное углубление — 560/552 мм;
• Объем призмы 10,4/11,7 куб.м.

Сзади может быть установлен параллелограммный многозубый рыхлитель.

Двигатель бульдозера Шантуй SD32

На бульдозеры данной модели устанавливаются силовые агрегаты производства компании Камминз, изготовленные в Китае. Модель – Cummins NTA855-C360S10. Это шестицилиндровый четырёхтактный дизельный двигатель с рабочим объёмом 14 л и мощностью 235 кВт (или 320 лошадиных сил). номинальная частота вращения составляет 1400 об/мин, при этом достигается максимальный крутящий момент – 1440 кН.

Диаметр цилиндра – 140 мм. Ход поршня – 152 мм.

Вместимость топливного бака – 640 литров дизтоплива.

Турбированный наддув выхлопной системы позволяет технике работать на высоте до 3,5 тысяч метров. Это является преимуществом бульдозера, т.к. многие модели строительной техники не могут работать при пониженном содержании кислорода в воздухе.

Топливный насос работает в режиме «давление-время», обеспечивая правильную работу силовой установки. В стандартную комплектацию двигателя входит система прямой подачи горючей смеси и регулятор частоты вращения в любом режиме работы, система жидкостного охлаждения и турбированный нагнетатель. Система охлаждения работает на воде, циркуляция в ней происходит принудительно под действием центробежного насоса и вентилятора.

Диапазоны скоростей бульдозера (передний ход/задний ход):

1 скорость – 0-3,6/0-4,4 км/час;

2 скорость – 0-6,6/0-7,8 км/час;

3 скорость – 0-11,5/0-13,5 км/час.

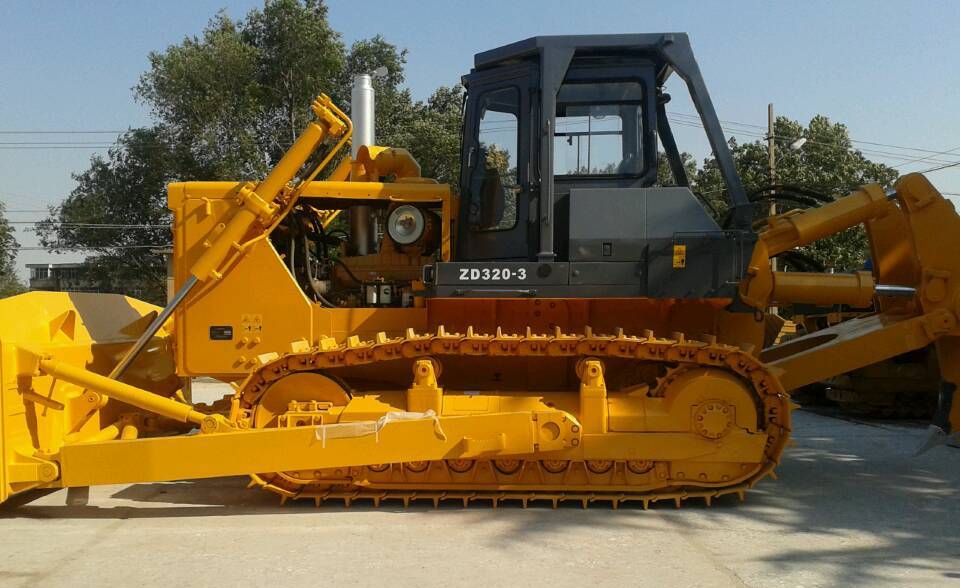

УСТРОЙСТВО

Конструкция Zoomlion ZD320-3 рассчитана на суровые условия и экстремальные нагрузки. Рама бульдозера имеет дополнительные усиления, обеспечивающие необходимую жесткость кузова.

Шасси практически ничем не отличается от других продуктов китайского производителя. В основе лежит полужесткая подвеска с балансиром.

Параметры ходовой части:

• Количество опорных катков (односторонних) – 7;
• количество опорных катков (односторонних) — 2;
• Количество опорных катков (одна сторона) — 1.

Гусеница представляет собой набор элементов из высокопрочных сплавов. Траки выполнены на основе складных накладок с одной накладкой и отличаются простой конструкцией. В составе шасси могут использоваться детали и узлы других производителей, что облегчает поиск запчастей для ремонта.

Параметры ходовой части:

• количество дорожек (односторонних) — 41;
• длина хода – 228,6 мм;
• колея колес – 560 мм;
• высота гусеничных башмаков — 80 мм;
• длина гусеницы – 3150 мм;
• Давление на грунт — 106,5 кПа.

Zoomlion ZD320-3 оснащен 6-ступенчатой ​​планетарной коробкой передач с многодисковым сцеплением. Выбор скорости плавный одним рычагом. Рулевое управление управляется поворотной муфтой и тормозной системой. Благодаря особой конструкции массивный бульдозер можно развернуть на месте.

Скорости движения (вперед/реверс):

• 1 скорость — 0-3,6/0-4,4 км/ч;
• 2 скорости — 0-6,6/0-7,8 км/ч;
• 3 скорости — 0-11,5/0-13,5 км/ч.

Гидравлическая система бульдозера позволяет плавно, без рывков управлять машиной и различными агрегатами. Эту функцию выполняет мощный шестеренчатый насос производительностью 335 л/мин. и золотниковый клапан. Минимальное давление в установке 14 МПа. Мощность гидросистемы составляет 335 л.

Zoomlion ZD320-3 также представляет собой бульдозер среднего размера с привлекательным дизайном. Эта модель оснащена большой шестиугольной кабиной для одного человека. Кабина обеспечивает отличный круговой обзор. Интерьер выполнен из экологически чистых материалов с повышенной звукоизоляцией. Другими особенностями салона являются:

• дополнительная система утепления, позволяющая комфортно работать в условиях сильного мороза;
• Наличие множества ниш и отделений для хранения вещей;
• Удобное сиденье водителя с регулировкой вперед-назад и вверх-вниз;
• эргономичное расположение датчиков и элементов управления.

Эта модель может быть дополнительно оснащена кондиционером. Zoomlion ZD320-3 также оснащен интеллектуальными системами управления, которые предоставляют оператору всю информацию об основных параметрах устройства.

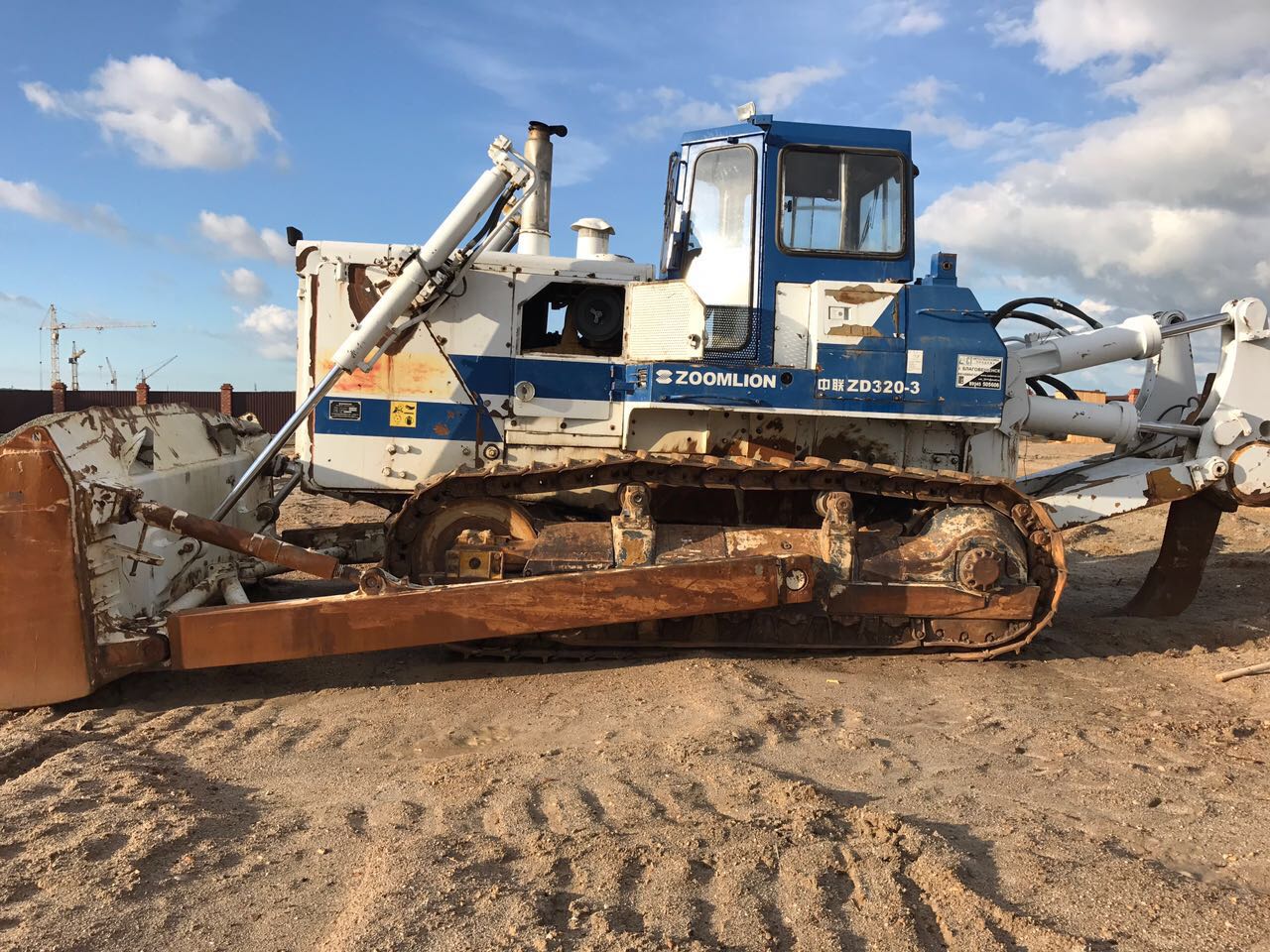

ZOOMLION ZD320-3

от 252 000$

Двигатель

Модель: Cummins NTA-855-C360

Тип: Стоячий четверный ход с повышением давлением и холодопроизводство в середине

Кол. цилиндра-диаметр цилиндра*ход (мм): 6-139.7х152.4

Отход поршени (ml): 14000

Номинальная мощность, (кВт): 239

Номинальная скорость оборотов, (обр/мин): 2000

Макс. Мкр: 1509N.m/1400r/min

Расходуемое кол. топливо (г/км.ч): <242

Метод запуска: Запуск двигателя

Запуск электродвигателя: 24В, 11кВт

Пусковой двигатель: 28В, 35А

Аккумулятор: 24В (12Вх2)-200АНх2

Передаточное устройство

Модель гидротрансформатора: 3 элемента 1 класс 1 фаза

Метод охлаждения гидротрансформатора: Водяное охлаждение

Планетарный картер коробки передачи переключения ступеней скоростей:

Модель: Сателлитный, многодисковое сцепление, гидравлическое управление, принудительная смазка

Положение ступени передачи: 3 передачи вперёд, 3 передачи назад

Скорость переднего хода:

1-ая передача (км/ч): 0~3.6

2-ая передача (км/ч): 0~6.6

3-яя передача (км/ч): 0~11.5

Скорость заднего хода:

1-ая передача (км/ч): 0~4.4

2-ая передача (км/ч): 0~7.8

3-яя передача (км/ч): 0~13.5

Система вращения

Муфта вращения: Мокрая муфта сцепления, многодисковое сцепление, пружинное прижимание, гидравлическое отделение, ручное управление.

Тормозной вращения: Мокрый тормоз, плавающий тормоз, ножное управление (бустер давления масла)

Конечная передачи: Прямая шестерня 2-го класса редукций, смазки вплеска

Рама

Способ подвески: Полужёсткое, балансировочный брус-плавающее

Количество поддерживающего ролика (на каждой стороне): 2

Количество опорного катка (на каждой стороне): 7

Количество направляющего ролика (на каждой стороне): 1

Гусеницы

Модель: Сборно разборный, одногусеничный зуб

Длина (мм): 228.6

Ширина (мм): 560

Высота (мм): 80

Количество грунтозацепа (на каждой стороне): 41

Межцентровое расстояние гусеницы (мм): 2140

Длина гусеничного заземления (мм): 3150

Удельное давление заземления (кРа): 106

Зазор заземления (мм): 500

Эксплуатационная масса

Эксплуатационная масса (кг): 37384

Гидроуправление

Номинальное давление (МРа): 14

Модель гидравлического насоса: шестерёночный насос

Объем (л): 335L/min

Модель регулирующего клапана: золотниковый

Рабочее устройство и аксессуары

Отвал:

Тип: Прямое

Ширина (мм) 4130

Высота (мм): 1590

Максимальная высота подъёма (мм): 1560

Максимальный понижение (мм): 560

Максимальное наклонение (мм): 1000

Объём отвала (м3): 10.4

Почворазрыхлитель

Количество зубьев: 3

Максимальная высота разрыхлительная (мм): 835

Максимальная высота подъёма (мм): 890

Тип почворазрыхлителя: Управление масляным давлением

Масса почворазрыхлителя (кг): 3591

Габарит машины в целом(не включая почворазрыхлитель)

Габариты ДхШхВ (мм): 6684х4130х3725

Габариты

Параметры производительности

Скорость передвижения

Двигатель

Гидротрасформатор

Коробка передач

Ось и шина

Рабочая гидравлическая система

Рулевая система

Тормозная система

Маслоёмкость

Бульдозер Shantui SD32 (Китай)

Технические характеристики

• Двигатель:
  • Модель двигателя: Cummins NTA855-C360 («Камминс»)
  • Тип двигателя: дизельный рядный, четырёхтактный, с турбонаддувом и промежуточным охлаждением
  • Число цилиндров: 6
  • Диаметр цилиндра и ход поршня:
  • Рабочий объём:
  • Номинальная мощность:
  • Номинальная частота вращения коленвала:
  • Максимальный крутящий момент:
  • Удельный расход топлива:
  • Стартер: 24 В, 11 кВт
  • Генератор: 28 В, 35 А
  • Аккумуляторная батарея:
  • Топливная система: топливный (давление-время), прямой (непосредственный) впрыск
  • Регулятор оборотов двигателя: центробежный всережимный регулятор
  • Система охлаждения: принудительная циркуляция с помощью корпусного (центробежного) насоса, вентилятор
  • Воздушный фильтр: сухой, горизонтального типа
• Масса бульдозера:
  • Рабочая масса: 37200 кг
  • Рабочая масса с трёхстоечным рыхлителем: 40975 кг
• Трансмиссия:
  • Гидротрансформатор: трёхэлементный, одноступенчатый, однофазный
  • Способ охлаждения: водяное охлаждение
  • Планетарная коробка передач с сервоприводом переключения: планетарная передача, многодисковое сцепление, гидравлически подключенная, с принудительной смазкой посредством шестерённого насоса
  • Главный приводной вал: спирально-зубчатая коническая передача, барботажная смазка (смазка разбрызгиванием)
• Бортовая передача: двухступенчатый цилиндрический редуктор, барботажная смазка
• Скорость хода:
  • Вперёд:
    • Первая передача:
    • Вторая передача:
    • Третья передача:
  • Назад:
    • Первая передача:
    • Вторая передача:
    • Третья передача:
• Ходовая часть:
  • Тип: подвеска с балансирным брусом
  • Число поддерживающих катков: по 2 шт. с каждой стороны
  • Число опорных катков: по 7 шт. с каждой стороны
  • Натяжное колесо (направляющее колесо гусеницы): по одному с каждой стороны
• Башмаки гусеничной ленты:
  • Тип: с одиночным грунтозацепом
  • Шаг: 228,6 мм
  • Ширина: 560 мм
  • Высота грунтозацепа: 80 мм
  • Число башмаков: по 41 шт. с каждой стороны
  • Колея гусеничного хода: 2140 мм
  • Давление на грунт: 0,105 МПа
• Гидравлическая система управления:
  • Максимальное давление:
  • Тип насоса: шестерённый
  • Производительность:
  • Тип клапана управления: управляющий гидрораспределитель, положения: подъём, удержание, опускание и плавающее
  • Рабочие цилиндры: 2 шт. диаметром 110 мм (гидроцилиндры двустороннего действия)
  • Гидробак: управляющий клапан и масляный фильтр встроенного типа
• Система поворота:
  • Муфта поворота: работающая в масляной ванне, многодисковая, постоянно-замкнутого типа, гидравлически отделённая, с ручным и гидравлическим управлением
  • Тормоз муфты поворота: работающий в масляной ванне, ленточный тормоз, с ножным управлением (с гидроусилителем, взаимосвязанный с муфтой)
• Заправочные ёмкости:
  • Охлаждающая жидкость: 121 л
  • Топливный бак: 600 л
  • Картер двигателя: 47 л
  • Картер конической шестерни: 185 л
  • Картер бортового редуктора (с каждой стороны): 55 л
  • Гидравлический бак: 164 л
• Рабочее и навесное оборудование:
  • Прямой отвал с регулируемым перекосом: с гидравлическим приводом с сервоклапаном
  • Способ поддерживания отвала: цилиндр перекоса раскосного типа с правой стороны
  • Ширина отвала: 4130 мм
  • Высота отвала: 1590 мм
  • Максимальная высота подъёма отвала над уровнем грунта: 1560 мм
  • Максимальное заглубление отвала: 560 мм
  • Максимальная регулировка перекоса: 1000 мм
• Рыхлитель:
  • Трёхстоечный рыхлитель:
    • Максимальная глубина рыхления: 842 мм
    • Максимальная высота подъёма рыхлителя над уровнем грунта: 883 мм
    • Стандартный угол рыхления: 45° (регулируется в диапазоне
  • Однозубый рыхлитель:
    • Максимальная глубина рыхления: 1250 мм
    • Максимальная высота подъёма рыхлителя над уровнем грунта: 955 мм
• Габаритные размеры бульдозера:
  • Длина: 6880 мм
  • Ширина: 4130 мм
  • Высота: 3725 мм

2008 ShantuiRUS.RU — Китайские бульдозеры Shantui (Шантуй, КНР)

Приведённые выше данные могут содержать неточности, характеристики могут со временем измениться. Сайт предназначен только для общей информации.

Особенности и преимущества

Техника представляет собой передовую разработку компании Шантуй благодаря использованию технологий Комацу. В ней воплотились современные инженерные решения, конструкторские инновации и изобретения последних лет, созданные в машиностроительной отрасли.

Бульдозер Шантуй СД 32 обладает высокой продуктивностью, отличной способностью к маневрированию и возможностью работать в различных условиях. Он используется в строительстве, при разработке карьеров, дорожно-ремонтных и дорожно-строительных, а также мелиоративных работах и рекультивации, вскрытии тяжелых грунтов, транспортировке материалов, планировке территорий и прочих. Модификации СД 32 предназначены для работы в особо тяжелых, опасных для человека условиях. Так, модифицированный бульдозер способен производить работы на мусорных полигонах по захоронению отходов.

Шантуй СД 32. Фото

Одной из технических характеристик Shantui SD32 является скорость передвижения, которая составляет от 11 до 13 км/ч. При общем весе 37 т и призме волочения 5 м3 он является уникальным помощником в различных областях деятельности.

Машина характеризуется как мощная строительная специальная техника, обладающая длительным сроком безотказной работы. Технические характеристики Шантуй СД 32 остаются неизменными при любых климатических условиях. Все эти преимущества, а также прочный несущий каркас сделали модель весьма популярной. Материалы и технология изготовления полностью соответствуют таким стандартам, как ISO и ГОСТ.

Модификации[править]

Помимо базовых модификаций, существуют так же модификации бульдозеров под различные задачи и условия эксплуатации. Такие модификации отмечаются специальной маркировкой.

S – Болотоход. Бульдозер болотоход имеет широкую площадь гусениц, что равномерно распределяет массу бульдозера и препятствует его увязанию в песчаном или жидком грунте и допускает эксплуатацию на заболоченных грунтах. Компактно и эффективно сконструированная гидравлическая коробка передач с планетарными шестеренками обеспечивает гибкость и удобство операций. Точно сконфигурированная раздаточная коробка передач и гидравлический насос обеспечивают улучшенную структурную компактность и облегченное обслуживание.

H – Для работы на полигонах. Гусеничный бульдозеры с жесткой подвеской и гидромеханической системой передачи используются для транспортировки сыпучих материалов. Широкая площадь гусениц позволяет уплотнять поверхность (отходы), а специально сконструированный отвал имеет большую призму волочения.

F – Для работы в лесу/скалистой местности. Специальные усиленные стойки по периметру кабины, а так же металлическая решетка, закрывающая кабину и моторный отсек, позволяют предотвратить повреждения кабины и мотора бульдозера, вызванные обрушениями скальных пород или падающими деревьями.

Гидравлическая система

Гидравлическая система Shantui SD32 предназначена для поддержания требуемого уровня эксплуатационных параметров, а также облегчения управления техникой. Гидравлический бак вмещает в себя 164 литров рабочей жидкости.

В состав гидравлики бульдозера входит шестерёнчатый насос мощностью 335,5 литров за минуту работы, который работает совместно с двумя гидроцилиндрами диаметром по 120 мм каждый. Последние являются гидроцилиндрами двустороннего действия. Управление потоком осуществляется с помощью распределительного клапана. Предельное давление в гидравлической системе Shantui SD32 СД 32 составляет 14 МПа.
