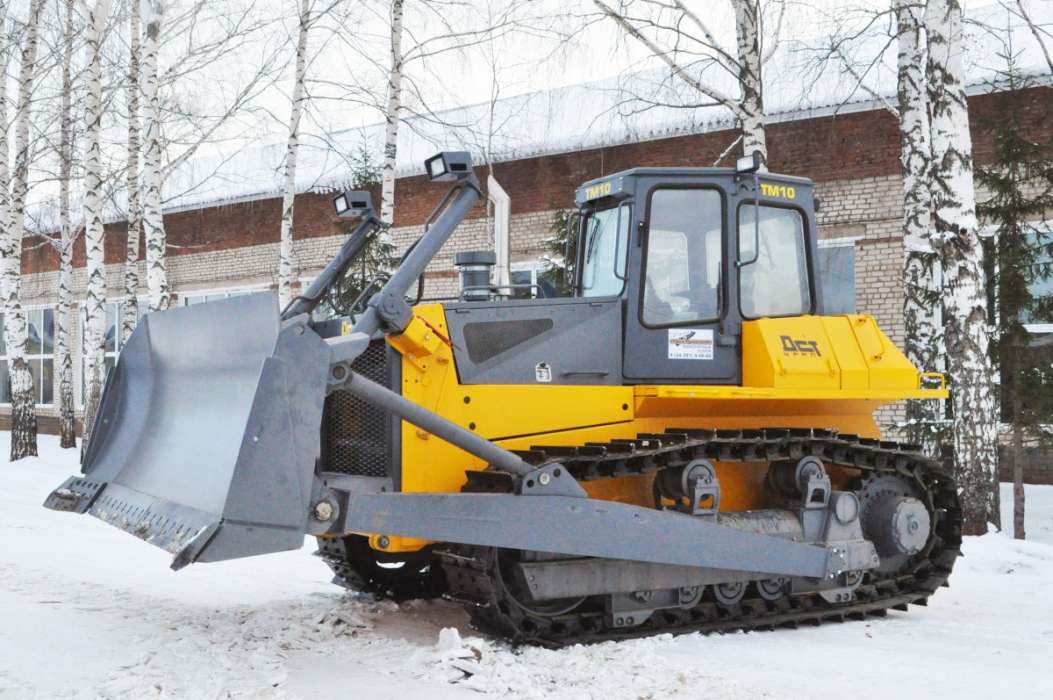

Технические характеристики бульдозера ТМ10.10 ГСТ10
| Отвал | |
| Тип | Полусферический, тип Е |
| Ширина отвала, мм | 3310 |
| Высота отвала, мм | 1350 |
| Вертикальный перекос, град | 10 |
| Подъем / заглубление от грунта, мм | 1020 / 435 |
| Объем призмы волочения, куб.м | 4,8 |
| Масса отвала, кг | 2510 |
| Двигатель | |
| Тип | ЯМЗ-236М2 |
| Номинальная мощность двигателя, кВт (л.с.) | 132 (180) |
| Рабочий объем двигателя, л | 11,15 |
| Удельный расход топлива, г/кВт (г/лс) | 214 (157) |
| Крутящий момент, Нм | 667 (при 1250 – 1350 об/мин) |
| Ходовая часть | |
| Подвеска | Жестко закрепленные на раму тележки |
| Подрессоривание | К-образные каретки, качающиеся с амплитудой 115 мм |
| Микроподрессоривание | Накладки из высокопрочной резины по 3 с каждой стороны |
| Рама | Несущая конструкция из стали, сваренная с высокой точностью |
| Катки | 6 опорных, 2 поддерживающих с каждой стороны, на подшипниках скольжения (Смазка на весь срок эксплуатации) |
| Гусеничная лента | 44 башмака с каждой стороны |
| Ширина гусеницы, мм | 500 |
| Механизм натяжения гусениц | Гидравлический, ручной |
| Трансмиссия | |
| Тип | Гидростатическая ПСМ-Гидравлик |
| Коробка переключения передач | Гидронасос-гидромотор (бесступенчатое переключение) |
| Бортредукторы | Планетарные (Италия) |
| Управление | Гидросервированное |
| Тормозная система | Гидравлическая |
| Система управления навесным оборудованием | |
| Тип | Гидравлическая, раздельно-агрегатная |
| Гидронасос | Тандемный НШ-70/32А-3Л |
| Производительность гидронасоса, л/мин | 140/60 |
| Максимальное давление, МПа | 18 |
| Гидрораспределитель | Трехсекционный (Белоруссия или Италия) |
| Фильтр | Двойная очистка: на всасывании, полнопоточный на сливе |
| Кабина, элементы управления | |
| Кабина | Шестигранная, подрессоренная, увеличенной обзорности, двойной стеклопакет, приточная вентиляция с воздушным фильтром |
| Безопасность | Приточная вентиляция с фильтром, аварийный люк (опция), ROPS/FOPS, внешний аккумуляторный отсек |
| Сиденье | Эргономическое, подрессоренное с ремнем безопасности |
| Управление движением | 4-х позиционный джойстик или рычаги |
| Управление навесным оборудованием | 4-х позиционный джойстик или рычаги |
| Заправочные объемы | |
| Система охлаждения ДВС, л | 50 |
| Топливный бак, л | 310 |
| Система смазки ДВС, л | 18 |
| Гидросистема трансмиссии, л | 130 |
| Гидросистема управления навесным оборудованием, л | 100 |
| Характеристики под нагрузкой | |
| Максимальная скорость вперед/назад, км/ч | 12/12 |
| Максимальное тяговое усилие на гусинице, т | 16 |
| Массагабаритные характеристики | |
| Масса трактора, кг | 17 000 |
| Масса бульдозера, кг | 19 500 |
| Удельное давление на грунт, МПа | 0,070 |
| Габаритные размеры, мм | 6200х3310х3440 |
Опыт эксплуатации бульдозера Б10М. Достоинства и недостатки
В эксплуатации бульдозер Б10М находится вот уже более 10 лет подряд. За все это время выявлены все его основные достоинства и недостатки. Количество положительных моментов в разы больше, чем минусов
Но именно недостаткам перед покупкой стоит уделить максимально пристальное внимание. К ним относятся сегодня следующие:
- двигатель типа Д-180 имеет несколько меньший ресурс работы относительно аналогичного ЯМЗ;
- для стабильной работы без критических поломок необходимо вовремя менять все расходные материалы;
- шланги системы гидравлики на сильном морозе теряют упругость и могут лопнуть – необходимо следить за их состоянием при работе в условиях Крайнего Севера.
Чаще всего возникают проблемы с сервоприводом бульдозера данного типа. Обычно в первую очередь начинает вытекать масло из под сальника штока. Причем в некоторых случаях замена сервопривода на новый не помогает. Решить подобного рода проблему возможно будет следующим образом:
- замена резинового кольца возле сальника штока сервопривода;
- иногда не совпадет диаметр нового сальника на штоке – более ранние модификации имели меньший габарит (проверить размер нутромером)
проверить давление в системе «обратки» — в случае наличия пены в масле забит сапун
Снятый с бульдозера сервопривод
Также часто возникают следующие проблемы при эксплуатации данного бульдозера:
- низкий уровень давления по причине утечки масла из системы гидравлики через сальники;
- в гидравлическую систему попадает по какой-то причине воздух;
- забивается фильтр гидробака – следствием этого может быть вздутие патрубков.
Большей части проблем можно будет избежать своевременной заменой фильтров, а также иных расходных материалов. К наиболее существенным достоинствам стоит отнести:
- простота эксплуатации и ремонта – запчасти можно приобрести как новые, так и на вторичном рынке;
- низкая стоимость ремонта и самого бульдозера;
- большое количество дополнительного, навесного оборудования;
- комфортабельность кабины водителя – она соответствует по своим параметрам всем действующим Европейским стандартам.
Модификации бульдозера Б10М
На данный момент распространены всего две модификации рассматриваемого бульдозера. Одна является стандартной, вторая же применяется в условиях повышенной влажности, на болотах. Отличаются они не только внешним видом, но и компоновкой и ходовой частью. Маркируются данные модели следующим образом:
- Б10М.0111-1Е – стандартная базовая модификация;
- Б10МБ.0121-2В4 – модификация для произведения работ на болотах.
Б10М.0111-1Е имеет следующие рабочие характеристики:
- устанавливается двигатель Д-180;
- трансмиссия – механическая;
- количество катков – 5;
- пуск двигателя осуществляется при помощи специального пускового мотора – П-23У;
- применяется навесное оборудование, устанавливаемое в задней части шасси;
- переднее навесное оборудование – полусферический отвала класса «E».

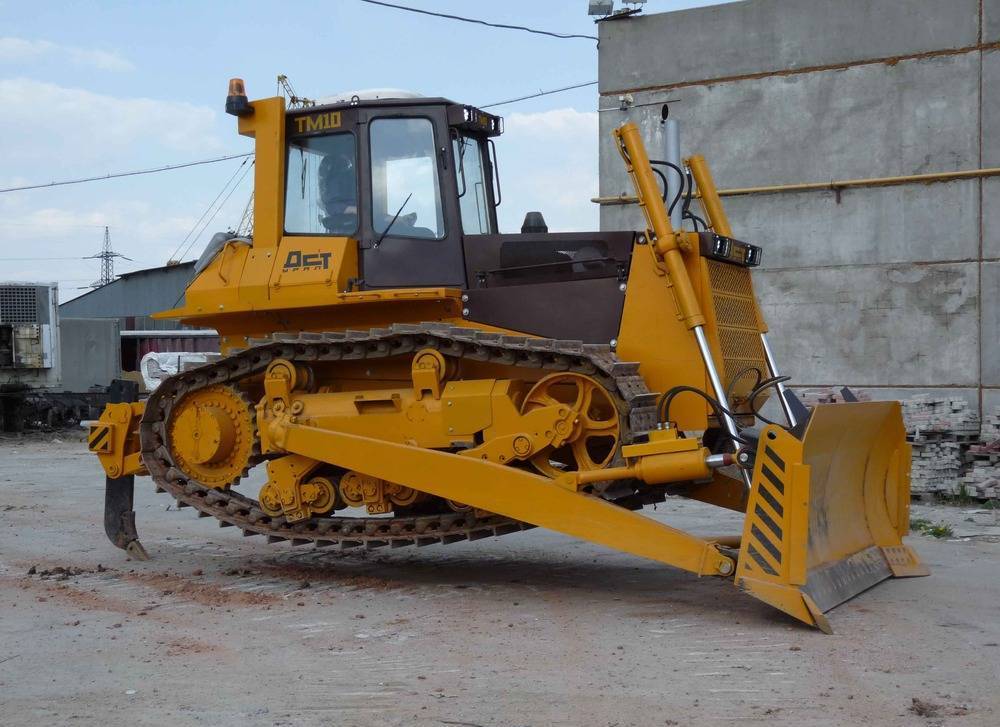

Базовая модификация — Б10М.0111-1Е
Болотная модификация имеет некоторые существенные отличия, которые касаются в первую очередь компоновки.
Модель Б10МБ.0121-2В4 имеет следующие особенности:
- двигатель — ЯМЗ-326Н-3 (требуется более мощный агрегат по причине использования техники на слабых грунтах);
- трансмиссия применяется только механическая;
- суммарное количество катков опорных – 7 шт.;
- пуск двигателя производится при помощи электростартера;
- в задней части всегда используется маятниковое прицепное устройство;
- в передней части располагается навесной прямой неповоротный вал без гидроперекоса – типа «B».
Визуально модификации Б10М друг от друга отличаются только лишь наличием навесного оборудования, входящего в базовую комплектацию.
Обычня модель Б10МБ.0121-2В4 выглядит следующим образом:

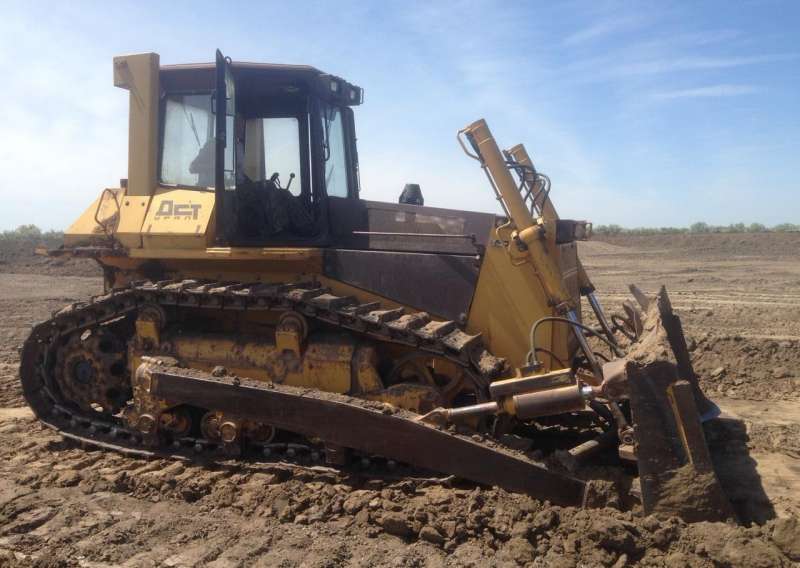

Болотная модификация — Б10МБ.0121-2В4
Чуть более редко встречаются модели Б10М2 и Б10М.6100. Модель Б10М2 имеет следующие отличительные черты:
- кабина с двойными стеклопакетами;
- регулировка скорости осуществляется в автоматическом режиме, непосредственно трансмиссией;
- внушительный ресурс трансмиссии обеспечивается подшипниками качения и уплотнениями DUO CON.
Б10М2 выглядит следующим образом:
Отличительной особенностью бульдозера Б10М.6100 является использование уникальной шестигранной кабиной. Именно это является главным его достоинством. Так как подобного типа форма позволяет максимально увеличить круговой обзор водителя. Также к особенностям стоит отнести:
- используются подшипники скольжения — благодаря чему ресурс ходовой системы увеличен;
- кабина изнутри покрыта толстым слоем шумопоглатительных материалов — потому работа в ней максимально комфортабельна.
Бульдозер Б10М.6100 выглядит следующим образом:
Нередко можно встретить в продаже модели Б10ПМБ.0121-1В4 и Б10ПМ.0101-ЕН. Первый используется для выполнения различных задач на болотистой местности. Второй же специально сконструирован для выполнения задач на полигонах.
Также при необходимости через специальных торговых представителей возможно будет заказать различные компоновки данного типа техники. Можно будет выбрать тип устанавливаемой кабины, системы её отопления.
Особое внимание при выборе следует уделить количеству опорных катков. От этого напрямую зависит проходимость конкретной модели.
Технические характеристики Б10М
Габаритно-массовые показатели
При достаточно впечатляющей мощности массовые и габаритные показатели данной техники относительно невелики. Что также является существенным достоинством.
| Обозначение параметра | Размер, мм | |
| Б10М | Б10МБ | |
| А | 2 880 | 3 225 |
| В | 4 325 | 4 670 |
| С | 5 552 | 5 971 |
| Е | 6 720 | — |
| Е1 | 5 832 | 6 251 |
| К | 3 250 | 3 250 |
| М | 280 | 280 |
| Н | 1 880 | 2 280 |
| О | 2 480 | 2 882 |
| Р | 500 | 900 |
| Т | 3 140 | 3 135 |
| Х | 3 055 | 3 050 |
| У | 900 | 900 |
Массовые эксплуатационные показатели бульдозера Б10М.0000:
- вес самой машины, кг – 15 950;
- рыхлительное навесное оборудование вместе с трактором, кг – 20 965;
- прицепное устройство и трактор, кг – 18 870.
Двигатель
В рассматриваемого типа технику могут устанавливаться два различных двигателя. Параметры их незначительно отличаются друг от друга. Каждый имеет свои особенности.
Именно поэтому прежде, чем приобретать определенную модификацию, стоит внимательно с ними ознакомиться. Так как от этого будет зависть комфортабельность эксплуатации.
Разновидности и характеристики используемых двигателей:
| Модификация бульдозера | Т10М.000 | Т10М.6000 |
| Модель установленного агрегата | Д-180 | ЯМЗ-326Н-3 |
| Вид агрегата | 4 расположенных в ряд цилиндра | 6 цилиндров, V-образный |
| Мощность, л.с. | 180 | 190 |
| Частота вращения коленчатого вала, об/мин. | 1 250 | 1 800 |
| Удельный расход топлива, г/л.с.ч | 160 | 162 |
| Как осуществляется запуск мотора | Пусковым устройством/стартером | Стартером |
| Воздухоочистка | Центробежная/бумажным фильтром | Центробежная/бумажным фильтром |
ЯМЗ обладает большей мощностью и проще в запуске, но при этом расход топлива существенно выше. При этом следует помнить о существенных отличиях конструкций.
ЯМЗ в эксплуатационном обслуживании обходится дороже, разобраться с ним сложнее.
Коробка передач
В бульдозере Б10М для передачи вращающего момента используется стандартная механическая коробка – трехскоростная, планетарная, реверсивная. Используется двухступенчатый редуктор с цилиндрическими шестернями. В коробе применяется общее передаточное число 14.79. Ведущий механизм представляет собой секторный зубчатый редуктор. Ступицы устанавливаются путем шлицевого крепления.
Скорость передвижения при стандартной установленной коробке переключения передач, км/ч:
| Передача | Первая | Вторая | Третья |
| Движение вперед | 0-3.61 | 0-6.4 | 0-10.09 |
| Движение назад | 0-4.48 | 0-7.49 | 0-12.51 |
Ходовая часть (трансмиссия)
Ходовая часть бульдозера схожа с используемой на прототипе – Т-170. Подвеска является трехточечной. Имеется балансировочная балка, подрессоренная небольшими пружинами. Применяются гусеницы с уплотненным смазочным шарниром. Основные характеристики:
Характеристика Б10М Б10МБ
| Характеристика | Б10М | Б10МБ |
| Количество имеющихся опорных катков, шт. | 6 | 7 |
| Число катков для поддержки | 2 | 2 |
| Длина базы, мм | 2 880 | 3 225 |
| Размер гусеницы в ширину, мм | 500 | 900 |
| Ширина колеи, мм | 1 880 | 2 282 |
| Размер дорожного просвета, мм | 435 | 430 |
| Величина удельного давления на грунт, МПа | 0.055 | 0.031 |
Кабина Б10М. Управление бульдозером
В рассматриваемой технике используется каркасная, жесткая металлическая кабина. Наиболее существенным её достоинством является круговой обзор — на 3600 вокруг машины. Основными особенностями рабочего места Б10М являются следующие:
- специальная отопительная установка, многорежимная – допускает комфортабельную эксплуатацию даже в условиях Крайнего Севера;
- в отдельных моделях для работы при критически низких температурах монтируется дополнительный масляный отопитель;
- устанавливается водительское сиденье типа PILOT (отличается комфортабельностью, виброизоляцией).
Под «заказ» возможно дополнительно установить специальную защиту водителя от падающих сверху предметов. Что особенно удобно в условиях валки леса, проведения строительных работ.
Место водителя
Управление лебедкой
Возможна установка лебедки, вращательный момент на которую передается через вал отбора мощности. Позволяет осуществлять следующие действия:
- работы буксировочного характера – особенно удобно при прокладке коммуникаций в земле;
- ликвидация различных завалов;
- вырубка просек, иные подобные работы;
- работы по восстановлению сообщения на железной дороге;
- иное.
Управление осуществляется при помощи дополнительно устанавливаемых в кабине рычагов. Специальная гидравлика позволяет не прикладывать чрезмерных усилий при включении/отключении лебедки на Б10М.
Бульдозер Б10М: история создания
Трактора типа Т-10 и Т-170, несмотря на свои выдающиеся рабочие характеристики и иные достоинства, являются морально устаревшими. Именно поэтому в определенный момент назрела необходимость в более мощном аналоге. Им стал бульдозер Б10М. Данная техника была разработана на Челябинском тракторном заводе – ЧТЗ.
Промышленный бульдозер Т-170 выпускался в годы 1988-2002 г.г. – также на ЧТЗ. На данный момент существует чуть менее сотни модификаций данного трактора. Несмотря на то, что выпускаться данная модель уже перестала, она все ещё продолжает использоваться. В первую очередь благодаря низкой цене, а также неприхотливости.
Неопытный глаз может перепутать Т-170 и бульдозер Б10М. Так как при создании более нового трактора было использовано шасси от Т-170. Но фактически на этом сходство заканчивается. Б10М оснащается более мощными двигателями, также он производительнее. Сразу после прекращения выпуска Т-170 с конвейера сошел первый Б10М.
Назначение
Предприятия нефтяной, газовой, горной, лесной промышленности, строители и мелиораторы применяют подобную спецтехнику.
Машина без рыхления справляется с различными типами грунтов вплоть до третьей категории: песком, гравием, суглинком любой плотности и легкой глиной.
Если же поверхность почвы разрыхлена, то бульдозеру под силу работа и с грунтом четвертой категории. Это тяжелая глина, промерзшая земля различного состава (торф, песок, супесь, суглинок, глина).
И для удаления больших снежных завалов весьма практично использовать агрегат Б10М. Отметим, что он может успешно трудиться при холоде в минус 50 градусов и на жаре плюс 40 градусов.
Ему не повредят ни излишняя влага, ни пыль в большом количестве, содержащиеся в воздухе. То же самое можно сказать о высокогорных условиях, которые не станут помехой работе бульдозера. Три тысячи метров над уровнем моря – его предел выносливости.
Прекрасно работает машина и в субтропическом климате, душном и влажном.
Заключение
Бульдозер Б10М за свою более чем десятилетнюю историю показал себя только с положительной стороны. Потому он пользуется большой популярностью. Стоимость зарубежных аналогов, за некоторыми исключениями, выше порой в 1.5-2 раза. Причем по производительности такие аналоги Б10М не превосходят. Но сложность ремонта и цена запасных частей выше в разы.
Трактор при надлежащем уходе покажет себя только с положительной стороны. Причем вне зависимости от того, какой двигатель используется в эксплуатируемой модификации
Важно лишь помнить, что при приобретении трактора с рук необходимо обратить внимание на все слабые места подобной техники. В первую очередь это касается гидравлической системы
