Обзор устройства и технических характеристик многофункционального бульдозера Т-170

Ходовая часть

Важной особенностью бульдозера Т-170 является возможность его комплектации различными гусеничными тележками, что позволяет эксплуатировать машину на нормальных, сложных и болотистых грунтах. Существуют три варианта:

1. Стандартный, с пятикатковыми гусеничными тележками. В такой комплектации достигается высокая маневренность техники.
2. Удлинённый, с шестью катками, позволяющий бульдозеру перемещаться по рыхлым грунтам.
3. Болотный, с семью опорными катками на каждую гусеницу.

При любом варианте оснащения используется полужёсткая трёхточечная подвеска. Кроме количества катков, давление на грунт может устанавливаться за счёт установки гусениц различной ширины. Для Т-170 выпускаются следующие модификации гусениц:

• 460 мм. Такой вариант принято называть облегчённым. Его применение оправданно на твёрдых и скалистых грунтах.
• 500 мм. Серийный, входящий в комплектацию большинства машин данной модели, сошедших с конвейера ЧТЗ.
• 690 мм. Рекомендуется при использовании бульдозера в качестве трубоукладчика.
• 900 мм. Болотоходный, обеспечивающий минимальное давление на грунт и устойчивость машины на рыхлых и заболоченных почвах.

Это важно, поскольку вес бульдозера достигает 16 тонн. Переход с одного варианта оснащения на другой не требует перенастройки подвески и ходовой части

Преимущества бульдозера Т-170

Для эффективной работы в разных отраслях промышленности бульдозер комплектовался множеством дополнительного оборудования. Кроме того, у него множество весомых преимуществ, среди которых:

1. Надежность и простота в эксплуатации. Трактор редко выходил из строя даже при выполнении самых трудных задач. А если такая неприятность случалась, то его легко можно было починить в короткие сроки без особого ущерба для производства.
2. Доступная цена. Невысокая стоимость способствовала постоянному спросу на Т-170. Много заказов поступало из дальнего зарубежья, где такая техника стоила на порядок дороже.
3. Легкость управления. Несмотря на большие габариты и немалый вес бульдозера Т-170, управлять машиной было достаточно просто. Легкости способствовало «ноу-хау» советского времени — система автоматического контроля скорости.
4. Высокая проходимость. Этот показатель обеспечивался благодаря модернизированному гусеничному ходу. Трактор Т-170, технические характеристики которого соответствовали самым высоким нормам, одинаково продуктивно мог работать и в густых лесах, и на болотистой почве, и в городских условиях, и в сельской местности.
5. Дизельный двигатель. Способствовал не только малому расходу топлива, но и непрерывной работе бульдозера в сложных погодных условиях. Машина эффективно трудилась даже при температуре -15 °C, при снегопадах или гололеде.
6. Комфортная кабина и дополнительное оборудование. Кабина с виброзащитой позволяет водителю чувствовать уверенность в самых непредсказуемых ситуациях, а большое количество прицепного и навесного оборудования — использовать трактор в разных отраслях промышленности и сельского хозяйства.

Кабина и пост управления

Трактор Т-170 оборудован корпусной кабиной оператора. Кабина размещена на эластичных подушках. Это снижает уровень вибрации во время работы. Кабина имеет круговое остекление. Это дает большой угол обзора оператору при управлении машиной.

На современных моделях кабина оборудована специализированной защитой. Она исключает гибель оператора при опрокидывании машины. В верхней части кабины расположены фары. Они освещают пространство спереди и сзади трактора в темное время суток.

В кабине расположено кресло оператора. Рычаги управления трактором расположены рядом с сидением. Это снижает степень усталости тракториста при длительной работе. На передней стенке кабины расположена панель контрольно-измерительных приборов. Показания приборов позволяют оператору следить за работой систем и механизмов. Рядом со щитком приборов расположены переключатели света фар, стеклоочистителей и т.д.

Устройство модели

Габаритные размеры

Габариты этой спецтехники типичны для класса. Трактор без труда своим ходом заезжает на трал. Также его можно погрузить в еврофуру или полуприцеп для экономии на транспортировке.

Длина	4600 мм
Высота	3180 мм
Ширина	2480 мм
Размер базы	2517 мм
Размер гусеничной колеи	1880 мм

Кабина

Советские трактора никогда не отличались высоким уровнем комфорта. Однако эта модель выгодно отличается, сочетая производительность с удобством для водителя. Кабина здесь каркасная, цельнометаллическая и утеплённая.

• Для лучшего обзора во время работы используется панорамный тип остекления.
• В новых версиях помимо радиатора отопления для холодного времени года, устанавливается кондиционер. Кабина эффективно вентилируется, исключая перегрев воздуха внутри.
• Приборная панель удобная, и на ней размещены все необходимые датчики. Водитель в реальном времени наблюдает за такими параметрами, как состояние системы очистки воздуха, давление масла и топлива, засорённость гидравлической системы. Также отображается вращение коленвала и время отработки.
• Тракторист защищён от опрокидывания или попадания камней. Для этого использован усиленный сварной каркас.
• Двери оборудованы фиксатором. Левая закрывается ключом, правая фиксируется защёлкой изнутри.
• Сиденье водителя можно отрегулировать по весу, росту, изменить угол наклона.

Управление и рулевая система

Если современные машины управляются при помощи руля, то Т-170 создан по старому принципу с рычагами управления. Так для поворота необходимо притормаживать гусеницу с одной стороны. Для этой цели используется ленточный фрикционный комплекс.

Технические данные

Общие сведения о тракторе, особенностях двигателя, электрооборудования и ходовой части приведены в таблице 2.

О производительности бульдозеров читайте тут.

Общие характеристики

Вес	В диапозоне 14,1 – 19,6 т
Тип	гусеничный
Класс тяги	10
Величина дорожного просвета	440 мм
Меньший радиус для поворота	2,5 м
Максимальная глубина брода	0,8 м
Максимальная величина прицепного груза	26,6 т

Двигатель

Тип	4-х тактный дизель рядного типа с турбо наддувом
Количество цилиндров	4
D цилиндра	15 0 мм
Величина хода одного поршня	2 05 мм
Соотношение расхода масла и топлива	Общий-1,2% На угар-0,2%
Система запуска двигателя	-электростартерный -пусковой
Тип стартерного оборудования	2 5 1-37 08
Мощность стартерного агрегата	8,4 кВт
Напряжение в состоянии работы	24 Вольта
Вид пускового двигателя	п/23-У
Количество цилиндров	2
D цилиндра	92 мм
Величина хода одного поршня	103 мм
Пусковая система	электростартер

Электрическое оборудование

Тип	Один провод. Система присоединения «-» аккумулятора к массе бульдозера
Напряжение	20+4 Вольта
Генератор 9 66/ 37-01 или Г-1000-В	Переменного тока, 1 кВт

Технические характеристики бульдозера т-170

Отличительной чертой Т-170 считаются хороший запас прочности механизмов и систем трактора, а так же выдающиеся эксплуатационные качества.

• Марка двигателя – Д160, Д180.
• Мощность силовой установки – Д160 (160 л.с.), Д180 (180 л.с. /132кВт )
• Номинальные обороты – 1070 об/мин.
• Расход топлива – 158г. (л.с./ч.)
• Колея – 1880 мм.
• Тяговый класс – 10 тс.
• Габариты длина/ширина/высота – 4600/2480/3180 мм.
• Давление на грунт – 0,076 МПа.
• Снаряженная масса – 15990 кг.

 Двигатель бульдозера т-170

На Т-170 устанавливали два различных двигателя, Д-160 на ранних моделях и Д-180 на более поздних модификациях трактора. Оба двигателя являются рядными, четырехтактными, четырехцилиндровыми агрегатами с турбо наддувом.

Дизеля могут одинаково успешно работать как в условиях заполярья при -40, так и в жару за +40. Если эксплуатация предполагается в северных районах, на двигатель может устанавливаться предпусковой подогреватель.

Отличительной чертой этих силовых установок, является их всеядность. Дизельное топливо, керосин, газо-конденсат, любой из этих видов топлива подойдет для работы. Пуск может быть выполнен как с помощью электростартера, так и пускового двигателя.

Коробка передач бульдозера т-170

Коробка передач с четырьмя валами и шестернями находящимися в постоянном зацеплении. Всего КПП имеет восемь скоростей, четыре из которых для движения вперед и столько же назад. Может быть выполнена в двух вариантах, в зависимости от того предусмотрена ли установка ходоуменьшителя и вала отбора мощности или нет.

Габариты и масса бульдозера т-170

Все модели Т-170 разрабатывались с учетом железнодорожных габаритов.Базовая модель:

• Длина – 4210 мм.
• Ширина – 2480 мм.
• Высота – 3250 мм.
• Колея – 1880 мм.
• База – 2880 мм.

У модификаций болото ходов база – 2280 мм, ширина – 3230.Массовые характеристики:

• Базовая – 15990 кг.
• Облегченная – 13000 кг.
• Трубоукладчик – 17700.

Ходовая и рулевое управление бульдозером т-170

Ходовая система на Т-170 тележечная. Подвеска тележек трехточечная, полужесткая с балансирной балкой. Балка микроподрессореная.

Если сравнивать с рессорной традиционной подвеской, такая подвеска более рационально и эффективно использует вес аппарата при использовании бульдозерного оборудования.

Поддерживающие и опорные катки, крепятся на гусеничных тележках, рамы которых изготовлены из прямоугольных труб. Там же крепится натяжное колесо.

Традиционной считается ходовая, имеющая гусеничные тележки с пятью катками. Так же применяются семикатковые тележки, их можно встретить на болотоходных модификациях. Такие тележки вместе с более широкими, 900 мм башмаками, создают более низкое давление на грунт.

Маневрирование трактором обеспечивается рычажной системой управления. Изменение направления движения, как и торможение, осуществляется с помощью комплекса фрикционов ленточного типа.

Для смены направления, частично блокируется привод одной из гусеничных тележек. Плавность поворота напрямую зависит от степени блокировки.

Кабина бульдозера т-170

Кабина помимо тракториста вмещает двух пассажиров. Расположена над трансмиссией и крепится на специальной платформе с виброизоляцией. Хороший обзор обеспечен обширной площадью остекления.

В стандартной комплектации оснащается принудительной вентиляцией и обогревом. Для работы в жарких условиях, в качестве опции возможна установка кондиционера.

На панели перед водителем располагаются все основные датчики и приборы контроля работы основных механизмов и агрегатов. Безопасность тракториста обеспечивается прочным каркасом, способным защитить машиниста от опрокидывания трактора или падения на кабину тяжелых предметов.

Гидравлика и навесное оборудование бульдозера т-170

Система гидравлики на Т-170 раздельно-агрегатная, предназначена для контроля над различными видами навесного и прицепного оборудования.

Для крепления рабочего оборудования к трактору имеется навесная система. Эта система может быть двух видов, передняя и задняя.

Состоит такая система из следующих элементов: гидравлический насос НШ-100, гидрораспределитель Р160, гидроцилиндры, система гидропроводов и два гидробака.

Насос НШ-100 предназначен для создания давления в системе. Гидрораспределитель Р160 направляет рабочую жидкость к нужным гидроцилиндрам. Гидроцилиндры в свою очередь работают непосредственно с оборудованием.

Т-170 агрегатируется в основном с разнообразным промышленным оборудованием. Отвалы различных видов, рыхлители, трубоукладочное оборудование, корчеватели. В сельском хозяйстве Т-170 применяют в основном с плугами на тяжелых почвах, лущителях.

История создания Т-170

Прежде чем продолжить рассказ о Т-170 хотелось бы кратенько вспомнить историю завода, которая неразрывно связанна с историей нашей страны. Именно ЧТЗ, в 30-е годы стал локомотивом тракторостроения в СССР. Сложно переоценить тот вклад, который внесло предприятие в индустриализацию тогда еще молодого Советского государства.

Решение о строительстве тракторного гиганта на Урале, было принято в конце мая 1929 года. Стать новым центром машиностроения, было суждено Челябинску. Выбор места был не случаен, ему способствовали промышленные традиции региона с развитой инфраструктурой и квалифицированными кадрами.

Мало кому известен факт, что после отказа фирмы Caterpillar участвовать в разработке генерального плана предприятия. В Детройте было организованно бюро «Челябинск трактор плент» в котором над планом предприятия совместно трудился интернациональный коллектив из 12 американцев и 40 советских инженеров.

Первые цеха были в торжественной обстановке заложены в августе 1930-го. Проект завода вобрал в себя весь накопленный мировой опыт в тракторостроении, что позволило заводу стать крупнейшим на тот момент предприятием не имеющим аналогов ни в Европе ни в Америке.

Нельзя не отметить тот вклад который был сделан ЧТЗ в победу в Великой Отечественной войне. За годы войны с конвейеров Уральского завода сошло 18000 различных боевых машин, а так же не счетное количество боеприпасов, танковых двигателей и запчастей к ним.

В послевоенное время предприятие переводит производство на мирные рельсы и разворачивает активную деятельность. К концу 1948 года завод уже выпускал 20-25 машин в сутки, а в середине 50-х годов трактора с Урала покупают Австрия, Финляндия, Египет, Бирма, Швеция, Афганистан, Бразилия и др.

Бульдозер Т-170

С конца 1960-х годов на ЧТЗ начинается модернизация и продолжается вплоть до начала 80-х. В эти годы рождается новое, перспективное семейство тракторов Т-130.

Свой миллионный трактор завод выпускает в 1984 году, а пик производства приходится на 1988 год, в течении которого было выпущено 31 700 машин. В том же 1988 глубокая модернизация Т-130 рождает новый, более мощный Т-170 выпуск которого прекратится лишь в 2002 году.

Технические характеристики

Двигатель

На трактора ставились два мотора мощностью 160 и 180 л.с.. Сегодня тракторов со слабым мотором не осталось.

Моторы многотопливные, работают на дизельном топливе – солярке, керосине, газовом конденсате. Мотор Т-170 с индексом Д-180.

Двигатель мощностью 160 л.с. именовался Д-160. Мотор Д-180 рядный четырёхцилиндровый, объёмом 14,48 литров, и оснащён турбонаддувом.

Двигатель Д-180

Для пуска двигателя применяется пусковой двигатель Т-170, который работает на бензине и запускается от стартера.

Трактор рассчитан для работы при сверхнизких температурах до -50 С, но запустить можно при температуре окружающей среды не ниже -15 С.

Двигатель экономный, расход топлива 218 г/кВт.ч.. С баком в 300 л даёт возможность работать без дозаправки.

На Т-170 электростартер не ставился, но после окончания выпуска трактора, двигатель продолжил выпускаться. Д-180 делается с электростартером.

Механики стали переделывать трактор на пуск от стартера, который удобней пускового двигателя.

Трансмиссия

Т-170 сделан по классической схеме, с передним расположением двигателя. Узлы трансмиссии расположены сзади. Вес составляет 16 тонн. Габаритные размеры:

• Длина – 4600 мм
• Ширина – 2480 мм
• Высота – 3180 мм
• Удельное давление на грунт – 0,076 МПа

Несмотря на массу, конструкторам удалось добиться низкой нагрузки на грунт. Что обусловило использование машины в условиях мягких грунтов.

Для работы на болотах был создан трактор с более низкой нагрузкой на грунт. Муфта сцепления на Т-170 стандартная, сухого трения, постоянно замкнутая.

Коробка переключения передач имеет 8 передач вперёд и 4 назад. Ходовая часть машины в стандартной комплектации имеет пятикатковую тележку.

Для работы на мягких грунтах применяется семикатковая тележка с шириной гусеницы 900 мм. В зависимости применения машины, разработано и применяется сразу 7 вариантов гусениц.

У семикатковой, болотной версии Т-170, кроме удлинённой ходовой части, ещё устанавливают другую КПП Т-170. Коробка передач у болотной версии, имеет 6 скоростей вперёд и 3 назад.

Электрооборудование

Электрообеспечение машины осуществляется от генератора. Аккумулятор только для пуска стартера пускового бензинового мотора.

Электроэнергия от генератора поступает через клеммы которые находятся на задней крышке генератора.

Генератор имеет два режима работы – летний и зимний. Для переключения этих режимов предусмотрен механический переключатель. Аккумулятор подключен к генератору параллельно, и выдаёт рабочее напряжение 24 В.

Система управления

Сегодня на тракторах устанавливают рулевое управление при помощи руля. На Т-170 управление организованно по старинке, при помощи рычагов.

Поворот трактора осуществляется за счёт притормаживания гусеничной ленты с того или иного бока. Эту операцию осуществляет бортовой фрикционный комплекс ленточного типа.

Кабина расположена на виброизолированной платформе, условия работы в ней — «спартанские». Усилия на рычаги нельзя назвать комфортными.

Конструкция бульдозера и его дополнительное оборудование

Устройство Т-170 состоит из следующих основных частей (узлов и агрегатов):

• ходовая часть;
• двигатель;
• кабина с расположенной в ней системой управления;
• трансмиссия.

Бульдозер Т-170 (схема)

Устройство трактора Т-170 простое и надежное. Все детали и механизмы изготовлены из высококачественной стали, что обеспечивает длительный рабочий ресурс.

Ходовая часть

Ходовая часть бульдозера Т-170 представляет собой сварную конструкцию на гусеничных тележках, трехточечная подвеска которых имеет полужесткий тип и дополнена балансирной балкой. Рамы гусеничных тележек изготавливаются из труб прямоугольного сечения. На эти рамы крепятся опорные и поддерживающие катки, а также натяжные колеса.

Маневрирование и торможение производится посредством ленточных фрикционных механизмов. Блокируя привод одной из гусеничных тележек, осуществляется изменение направления движения. Блокировка может быть частичной или полной, что оказывает влияние на плавность разворота.

Составляющие ходовой бульдозера

Тракторный двигатель

Расположение силового агрегата на раме ходовой части – переднее. Четырехтактный дизельный агрегат оснащен жидкостной охладительной системой и турбированной подачей топлива.

Основной дизельный двигатель бульдозера на одних моделях запускается от электрического стартера, на других – от вспомогательного бензинового двигателя. Для модификаций, предназначенных к эксплуатации в холодных климатических условиях, предусмотрена система предпускового подогрева.

Двигатель бульдозера Т-170

Кабина трактора

Рабочее место машиниста тракториста не отличается повышенным комфортом, хотя для удобства обслуживания спецтехники все устроено неплохо. Кабина — каркасного типа, установлена на виброизолированной платформе. Панорамное остекление обеспечивает хороший обзор на 360°.

Кабина бульдозера Т-170

Кресло водителя может изменять положение. Система обогрева в салоне представлена масляным радиатором. На приборной панели находятся индикаторы, сигнализирующие о следующих параметрах:

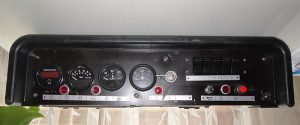

Панель приборов бульдозера Т-170

• давление масла;
• остаток топлива;
• состояние гидравлической системы;
• частота вращения коленвала;
• состояние воздухоочистителя.

Рычаги управления бульдозером расположены на удобном расстоянии, обеспечивающем их комфортное перемещение.

Трансмиссия

Стандартная сборка бульдозера предусматривает 12 скоростей: 9 передних и 4 задних. Разные модификации машин, в зависимости от их назначения, могут иметь механическую или гидромеханическую трансмиссию. У последних коробка передач рассчитана на 6 передних скоростей и 3 задних – это позволяет производить переключение, не сбавляя ход техники.

Коробка передач (КПП) трактора Т-170

Дополнительное оборудование

В качестве такового выступают инструменты, обеспечивающие функциональность трактора в той или иной области применения. В основном дополнительное оборудование представлено:

• передними отвалами нескольких разновидностей;
• клыками-рыхлителями;
• захватами для укладки труб;
• приспособлениями для корчевания пней.

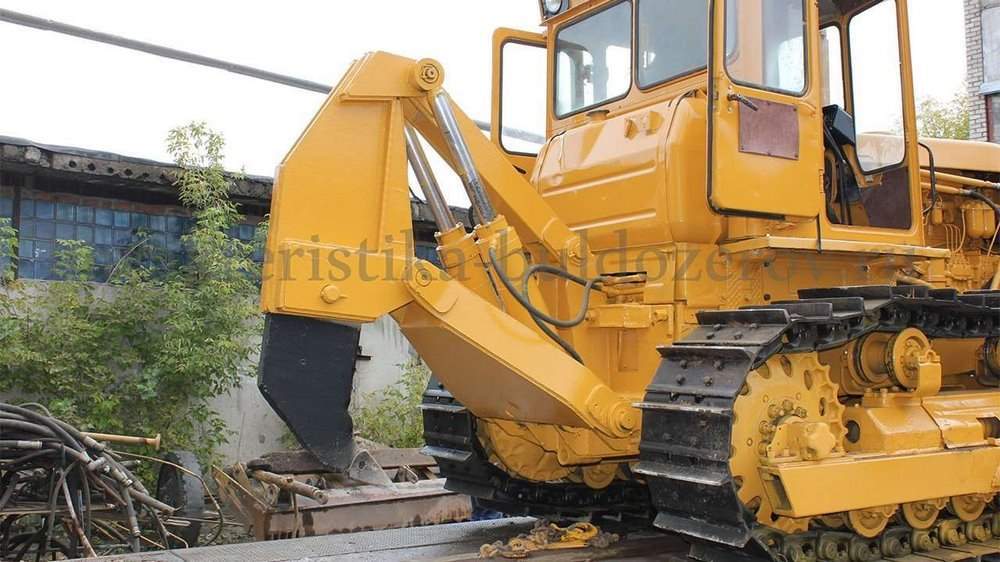

Т-170 с рыхлителем и корчевателем пней

Для работы в сельскохозяйственной сфере в качестве навесного оборудования могут применяться плуги и лущители.

Опыт эксплуатации бульдозера т-170

Говоря о использовании трактора в различных сферах деятельности, многие выделяют основные преимущества и недостатки:Преимущества:

• Надежность машины.
• Стоимость трактора относительно не высока по сравнению с аналогами.
• Ремонтопригодность.
• Эксплуатация в различных климатических зонах.
• Разветвленная дилерская сеть Завода ЧТЗ, доступность запчастей.
• Моторесурс трактора достигает 10-и тысяч мото-часов.

Еще один значительный плюс, это возможность Т-170 работать на различных видах топлива.Недостатки:

• Уязвимым местом считаются муфты фрикционов, со времен Т-130 они остались неизменными и наиболее часто подвергаются замене.
• В сравнении с западными конкурентами, управление машины выполнено гораздо сложнее.
• Недостаточная шумоизоляция.
• Комфортабельность рабочего места машиниста так и осталось на уровне 80-х годов.

Как отзываются о своих машинах сами трактористы:

1. Я попал за рычаги этого тяжелого трактора работая в сфере строительства. Из оборудования работал с грейдерным ножом, а так же приходилось использовать «клык» рыхлитель. За рычагами этого аппарата я провел уже почти пять лет, серьезных проблем пока не испытывали. За время эксплуатации меняли только расходники, да пальцы на гусянках сносились. Производительность устраивает, мы им и бетон вскрывали, и землю промерзшую до 30 см рыхлит без проблем. На мой взгляд хорошая техника, за не большие деньги.
2. Являюсь владельцем фирмы зарабатывающей на сдаче различной спецтехники в аренду. Когда пришло время заменить пару отправившихся на заслуженный отдых тяжелых гусеничных тракторов, было решено остановить свой выбор на Т-170 выпущенных на ЧТЗ. Такое свое решение объясню очень просто. С машиной к тому времени уже были знакомы, опыт эксплуатации имелся. Трактор ремонтопригодный, и хоть серийно уже не выпускается, завод продолжает выпускать все комплектующие. В общем обе приобретенные машины уже ни раз были арендованы различными организациями, для самых разных работ, ни каких проблем или нареканий при этом не возникало.
3. Придя в 1997 году с армии, я имел кое какой опыт работы на тяжелых бульдозерах. Этот опыт помог устроиться мне в одну из фирм нашего города занимающуюся строительством. И сходу попал на бульдозер Т-170, за рычагами которого впоследствии провел 7 лет. Так что времени для близкого знакомства с техникой было предостаточно. Могу сказать, что в Российских климатических условиях, этот трактор ведет себя более чем достойно, в то время как превозносимые всеми западные аналоги в наших реалиях ведут себя куда более капризно. Не буду расписывать преимущества, просто выскажу свое мнение. Хороший бульдозер отечественного производства, справляющийся с теми обязанностями которые на него возложены.

Гусеничный бульдозер Т-170

Первый трактор модели Т-170 был выпущен на Челябинском тракторном заводе в 1988 году, сразу заслужив признание и став весьма популярным. С тех пор он был много раз подвергнут модернизации для увеличения производительности, число модификаций приближается к 80.

Надежность, простота и ремонтопригодность — несомненные преимущества гусеничного бульдозера ЧТЗ Т-170. В то же время, не отвечающая современным требованиям конструкция, некоторые недостатки, особенно в ходовой части, не позволяют этой машине достойно конкурировать с современной техникой.

Тем не менее, широкое распространение этих бульдозеров, возможность подобрать необходимую модификацию под конкретный вид работ с определенным отвалом и сейчас делают этот бульдозер востребованным и находящим широкое использование.

Фото бульдозера Т-170

Назначение

Основное применение такого бульдозера – дорожное строительство, подготовка площадок, засыпка траншей, уборка снега, корчевание, глубокая вспашка и многое другое.

Условия работы, при которых возможно применение Т-170, самые широкие: от тропических районов до арктических широт.

Ремонт бульдозера Т-170 : Технические характеристики

Вся работа навесного оборудования и главного отвала осуществляется посредством раздельно-агрегатной гидравлической системы на основе насосной станции НШ 100. Тип Механическая Коробка передач Четырехвальная с шестернями постоянного зацепления Бортредукторы Двухступенчатые Управление Электросервированное Тормозная система Ленточные, сухое трение Механизм поворота Дифференциальный планетарный без разрыва потока мощности.

Видеорегистратор — поможет доказать вашу невиновность

• Залог уверенности на дороге!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать ПО ПРОМОКОДУ у ОФИЦИАЛЬНОГО ДИЛЕРА.

Силовой агрегат Д-180

Двигатель Д-180 отличается высокой мощностью и ремонтопригодностью. Технические характеристики мотора:

1. Тип силового агрегата – рядный, четырехцилиндровый, с турбонаддувом;
2. Объем двигателя – 14.48 литров;
3. Диаметр цилиндров – 150 мм;
4. Вес установки – 1890 кг с электростартером, (2095 кг с бензиновым пускателем);
5. Длина с учетом крыльчатки охлаждения – 1730 мм;
6. Ширина между кронштейнами для крепления – 1190 мм;
7. Высота – 1730;
8. Очистка воздуха – двухступенчатая с автоматической очисткой от пыли;
9. Система охлаждения – жидкостная;
10. Смазка – комбинированная;
11. Очистка масла – бумажный фильтрующий элемент.

Запуск двигателя осуществляется электрическим стартером или пускателем. Во втором случае, электростартер запускает бензиновый пускатель, который запускает основной силовой агрегат. Выключение привода бензинового пускателя происходит автоматически.

Эксплуатация

Бульдозер T 170 был снят с производства в 2002 году. Но и сегодня эту машину часто можно увидеть на строительных площадках. Это говорит об основном выгодном соотношении этого класса — цена/качество.

Машина может работать на любом грунте. Легко менять машины. Счетчик моточасов подержанного автомобиля показывает, когда пора менять масло и смазку.

Удобство транспортировки: T 170 рассчитан на бортовые платформы и прицепы.

Никогда никаких проблем с запасными частями: даже сегодня Уралремтрак регулярно производит запасные части. Там же можно провести капитальный или текущий ремонт.

Когда речь заходит об использовании тракторов в различных сферах деятельности, многие выделяют основные преимущества и недостатки.

Преимущество.

1. Надежность машины.
2. Трактор стоит относительно недорого по сравнению с аналогичными продуктами.
3. Ремонтопригодность.
4. Эксплуатация во всех климатических зонах.
5. Завод ЧТЗ имеет хорошо налаженную дилерскую сеть по продаже запасных частей.
6. Срок службы трактора составляет 10 000 моточасов.
7. Значительным преимуществом является способность T-170 работать на широком спектре видов топлива.

Недостаток.

• Для транспортировки бульдозера на железнодорожной платформе необходимо снять навесное оборудование.
• Слабым местом является фрикционное сцепление. Часто их необходимо заменять, так как они не менялись со времен T 130.
• Сложное рулевое управление (и незавершенный ремонт).
• Недостаточная герметизация кабины.

Однако все это компенсируется низкой стоимостью, мощностью и простотой использования T 170.

Обзор устройства и технических характеристик многофункционального бульдозера Т-170

Челябинский тракторный з-д выпускал бульдозер т 170 с 1988 по 2002 год. Но и сегодня бульдозеры этой марки безупречно работают на стройках нашей страны. Это промышленный тяжелый гусеничный трактор 10 тягового класса с общим и специальным назначением, рассчитан для работы во всех климатических зонах.

Изначально конструкция была основана по принципу устройства трактора Т 130, но дополнена возможностью установки большего числа навесного оборудования и разновидностей гусеничных полотен, увеличена мощность силового агрегата, стали комфортнее условия работы машиниста.

Т 170 имеет неоспоримые преимущества:

• простая и надежная сборка;
• мощность и высокая проходимость;
• низкая стоимость.

На базе бульдозера ЧТЗ Т 170 завод на протяжении 14 лет выпустил более 70 видов тяжелой сельскохозяйственной техники, присутствовавшей на всех крупных стройках и объектах хозяйства того времени.

Учитывая этот факт, возникла острая необходимость в обслуживании. Так был создан дополнительный комплекс «Уралремтрак», осуществлявший ремонт и обслуживание всех видов техники на базе Т 170. Оба предприятия функционируют и сегодня.

Устройство

Т-170 представляет собой тяжелый гусеничный трактор 10-го тягового класса с широкой сферой применения.

Схема бульдозера Т-170

Двигатель

Бульдозер комплектуется двигателем Д-160.11 и его модификацией Д-180.111-1Ю, имеющими моторесурс 8000 часов до капремонта. При обновлении двигатель стал мощнее, достигнув значения 180 л.с., а также увеличился крутящий момент. Турбированный мотор способен «переварить» разные виды топлива: дизтопливо, керосин, газоконденсат. Запуск осуществляется от карбюраторного пускового двигателя П-23У или электростартером. Устанавливаемый опционный предпусковой подогреватель ПЖД-30 позволяет использовать бульдозер в арктических условиях с температурой до -50?C.

Трансмиссия

В трансмиссии применяется четырехвальная коробка передач постоянного зацепления. Стандартно она оснащена 8-ю передачами вперед и 4-мя назад. Для установки на некоторые модификации бульдозера две первые передачи нормального и ускоренного диапазонов могут быть заблокированы, что превращает коробку в 6-скоростную.

В качестве альтернативы может устанавливаться гидромеханическая трансмиссия, автоматически регулирующая скорость независимо от изменения тягового усилия.

Существуют модификации с возможностью установки вала отбора мощности и без такой возможности.

Гидросистема

В гидросистеме применяется шестеренчатый гидронасос НШ-100, монтируемый на двигателе. Очистка рабочей жидкости обеспечивается фильтрующими элементами «Реготмас». Степень очистки — частицы размером до 25 мкм.
Конфигурация всей гидросистемы зависит от используемого навесного оборудования и может быть различной.

Электрооборудование

Напряжение бортовой сети бульдозера – 24 В. В зависимости от модификации бульдозера, устанавливаются 2 аккумулятора: 6СТ-182ЭМС в случае применения электростартерной системы запуска двигателя или 6СТ-75ТМ, если используется пусковой мотор.

Генератор мощностью 1 кВт оснащен электронной системой регулировки напряжения.

Кинематическая схема бульдозера Т-170

Кабина

На трактор бульдозер Т-170 устанавливается кабина с большой площадью остекления. Виброизолирующая платформа эффективно гасит механические воздействия от двигателя, трансмиссии, обеспечивая комфортные условия работы. Безопасность при опрокидывании или падении предметов на кабину обеспечивает специальный жесткий каркас.

Сиденье производства компании «PILOT» имеет регулировки с учетом индивидуальных данных оператора, таких, как его масса, можно выставить необходимое расстояние до органов управления, а также установить комфортный наклон спинки.

В стандартную комплектацию входит отопитель кабины. Опционально можно установить отопитель-вентилятор «XEROS-4000» и дополнительный масляный отопитель, если приходится работать при особо низких температурах.

Несущая и ходовая системы

Бульдозер построен на пространственной несущей раме. Гусеничные тележки имеют полужесткое крепление к ней в трех точках. Установленная жесткая балансирная балка, а также система микроподрессоривания хорошо проявляют себя на плотных грунтах, оказываясь более эффективной подвеской по сравнению с обычной рессорной.

В ходовой части стандартно применяются 5 катков. Некоторые модификации, например, болотоходная, трубоукладочная и др., комплектуются семикатковой тележкой, а также увеличенной шириной гусениц для снижения нагрузки на грунт.

Преимущества и недостатки бульдозера

У этой техники есть множество достоинств:

• Высокий уровень надёжности при работе в сложных условиях. Производитель гарантирует, что трактор заведётся при отрицательных температурах до -40С.
• Трактор может использоваться для любых типов грунта.
• Простота установки и замены навесного оборудования.
• Габариты машины изначально рассчитаны для удобства транспортировки на ж/д платформах и при помощи автотрала.
• Владелец всегда точно знает время замены смазочных материалов, благодаря счётчикам отработанных моточасов.
• Приобретая Т-170, покупатель легко найдёт запчасти. Предприятие «Уралремтрак» выпускает детали и узлы, осуществляет сервисное обслуживание и ремонт до сих пор.

Список минусов намного короче. По мнению экспертов, их всего четыре:

• Кабина менее герметична, чем следует, и нуждается в доработке.
• При перевозке железной дорогой приходится демонтировать навесное оборудование с трактора.
• Фрикционные муфты достались машине от предшественника – Т-130. Они подвержены быстрому износу, а потому часто требуют замены.
• Особенности конструкции рулевого управления усложняют как эксплуатацию, так и ремонт.

Навесное оборудование

В качестве вспомогательного оборудования часто используют такие механизмы:

• отвалы;
• тяговые лебедки;
• рыхлители;
• трубоукладчики;
• корчеватели пней.

Бульдозеры с прямым неповоротным отвалом выполняют планировочные работы, подготавливают строительные площадки, засыпают траншеи и котлованы. Основное применение прямых поворотных устройств — строительство дорог, очистка дорожных покрытий от грунтовых наслоений.

Неповоротный отвал с гидроперекосом используют при изменении положения в вертикальной плоскости. Во время работы на склонах бульдозер сохраняет прямолинейное движение.

Полусферический отвал характеризуется универсальностью и высокой эффективностью. Для увеличения объема перемещаемого грунта механизм оборудован боковыми щеками и козырьком.

Сферический неповоротный отвал используется для перемещения щебня, шлаков, угля. Закругленные боковые секции способствуют смещению грунта к центру отвала, что уменьшает потери материала при транспортировке и увеличивает его объем.

Корчеватели устанавливаются вместо классического отвала и предназначаются для удаления пней, кустарников, мелких деревьев, камней при очищении просек.

Для снятия верхнего земельного слоя используют рекультивационные отвалы с широкими секциями.

Угольные и торфяные навесные механизмы разработаны специально для работы с сыпучими материалами.
