Бульдозер Shantui SD16
Бульдозер Shantui SD16 нашел применение в земляных работах. Основные направления использования это: ликвидация траншей и рвов, транспортировка почвы и грунта, формирование насыпных валов, строительные и уборочные работы, расчистка дорожного полотна. Материалы для изготовления этой техники применяются самые высококачественные, обладающие повышенным эксплуатационным сроком, что позволяет SD16 работать в самых тяжелых условиях.
Технические характеристики
Shantui SD16 эксплуатируется с несколькими видами оборудования, такими как одностоечный и трехстоечный рыхлители, поворотный, прямой и U-образный отвалы. Характеристики некоторых из них представлены ниже.
- ширина – 3970 мм;
- высота – 1090 мм;
- максимальное заглубление – 540 мм;
- производительность – 225 куб.м/час;
- призма волочения – 4,4 куб.м.
Прямой отвал:
- ширина – 3388 мм;
- высота – 1149 мм;
- максимальное заглубление – 540 мм;
- производительность – 225 куб.м/час;
- призма волочения – 4,5 куб.м.
U-образный отвал:
- ширина – 3556 мм;
- высота – 1120 мм;
- максимальное заглубление – 530 мм;
- производительность – 250 куб.м/час;
- призма волочения – 5 куб.м.
Трехстоечный рыхлитель:
- масса – 1710 кг;
- максимальная высота подъема – 592 мм;
- максимальная глубина рыхления – 572 мм.
Радиус разворота бульдозера зависит от отвала. С U-образным отвалом показатель составляет 4900 мм, с прямым отвалом – 4700 мм, с поворотным отвалом – 4500 мм. Конструкция SD16 выполнена по модульной технологии, что позволяет оперативно производить ремонт техники. Эластичные буфера, соединяющие катки гусениц и кабину, повышают износоустойчивость и сокращают тряску бульдозера.
Прочный, жесткий каркас кабины бульдозера имеет шестигранную форму, за счет чего расширяется область обзорности. Используемые современные изоляционные, отделочные материалы обшивки уменьшают уровень вибрации и шума. Внутри встроена печка и кондиционер.
Двигатель
В стандартной комплектации Shantui SD16 оснащается 4-тактным дизельным агрегатом Shangchai SC11CB184G2B1, выпускаемым по лицензии Caterpillar. Двигатель имеет жидкостное охлаждение и систему прямого впрыска.
Характеристики Shangchai SC11CB184G2B1:
- рабочий объем – 9,7 л;
- номинальная мощность – 120 (160) кВт (л.с.);
- номинальная частота вращения – 1850 об/мин;
- максимальный крутящий момент – 764 Нм;
- количество цилиндров – 6;
- диаметр цилиндра – 126 мм;
- удельный расход топлива – 214 г на кВт/час.
Опционально модель оснащается более мощным агрегатом Weichai WD10G178E25. Конструктивно он мало отличается от мотора Shangchai SC11CB184G2B1 (турбонаддув, жидкостное охлаждение), но выпускается по лицензии компании Steyr.
Характеристики Weichai WD10G178E25:
- рабочий объем – 9,7 л;
- номинальная мощность – 131 (178) кВт (л.с.);
- номинальная частота вращения – 1850 об/мин;
- максимальный крутящий момент – 830 Нм;
- количество цилиндров – 6;
- диаметр цилиндра – 126 мм;
- удельный расход топлива – 230 г на кВт/час.
Модификации и особенности
В модельной линейке SD16 считается третьим после SD08 и SD13. Бульдозер является новейшей разработкой тракторостроения китайского бренда. При создании машины был использован опыт компаний Caterpillar (США) и Komatsu (Япония).
Серия Shantui SD16 представлена несколькими модификациями:
- SD16 C – вариант для угольной промышленности с плоским башмаком с одной ребордой. Отвал стандартной сборки имеет объем 5 м3, размеры его несколько больше, чем обычной машины. Установленный башмак является плоским и имеет одну реборду. Давление на основание – 67 кПа;
- SD16 F – версия с лесозащитой и плоским башмаком с ребордой. Отвал стандартной сборки имеет объем 4,7-4,9 м3. Установленный башмак такой же, как у предыдущей модели. Дополнительно она оснащается тяговой лебедкой с усилием 136 кН на верхних витках, 240 кН – на нижних витках;
- SD16 R – модификация для транспортировки отходов. Для нее характерны огромный отвал (8,3 кубометра) и широкий треугольный башмак;
- SD16 L – болотоходный вариант с треугольным башмаком. Широкий кузов и малый отвал (3,8 кубометра) обеспечивают низкое давление на грунт – всего 27 кПа.

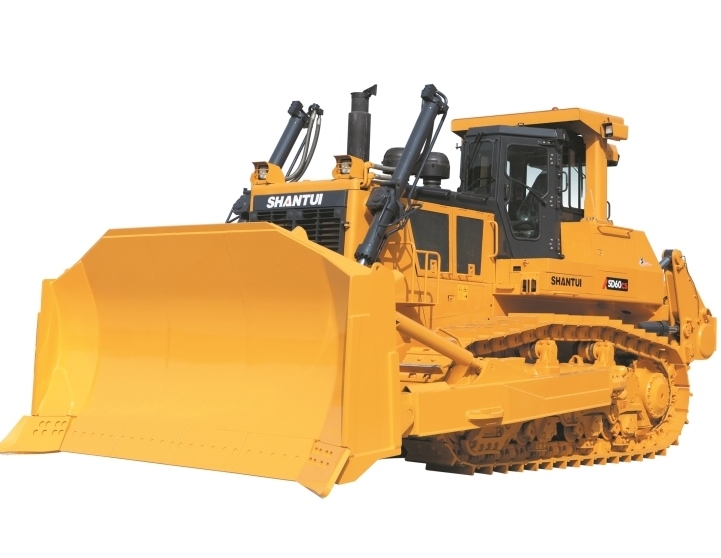

Новый 56-тонный бульдозер SHANTUI DH46C3 RS
При разговоре о технике SHANTUI нельзя не упомянуть и новинку — модели DH46C3 RS. Этот бульдозер отличается от своих классических гидромеханических собратьев SD90-С5 и SD60-C5 тем, что является представителем нового поколения бульдозеров с гидростатической трансмиссией.
SHANTUI DH46C3 RS
Модель разработана инженерами SHANTUI с учётом мировых стандартов качества и требований безопасности. Так, в конструкции были применены компоненты от известных мировых производителей CUMMINS и LINDE.
Основные характеристики SHANTUI DH46C3 RS:
- силовая установка CUMMINS QSX15, соответствующая требованиям международного экологического стандарта EPA Tier 3 и EU Stage 3А по нормам выброса отравляющих веществ в атмосферу;
- модульная конструкция бульдозера, которая обеспечивает удобство технического обслуживания и ремонта;
- точки смазки, расположенные снаружи и в одном месте;
- просторная и герметичная кабина с высоким уровнем шумоизоляции и эргономичным расположением органов управления;
- электрогидравлическое управление движением и изменением скорости LINDE при помощи джойстика;
- гидравлическое управление рабочим оборудованием LINDE при помощи джойстика;
- двухконтурная гидравлическая система привода LINDE с электронным управлением.
Технические решения, реализованные инженерами SHANTUI в конструкции нового бульдозера, обеспечивают его высокую манёвренность и производительность при низком расходе топлива. DH46C3 RS является достойным пополнением в модельном ряду бульдозеров тяжёлого класса SHANTUI.
Для справки: бульдозеры тяжёлого класса SHANTUI успели зарекомендовать себя на предприятиях горно-металлургической компании «МЕТАЛЛОИНВЕСТ». Так, на Михайловском ГОКе им. Варичева успешно эксплуатируются бульдозеры SHANTUI SD52-5 и его обновлённая версия SD60-C5.
Дорожно-строительная техника китайского производителя доступна в 82-х представительствах компании «СтройИмпортТехника» — официального дилера SHANTUI.
На правах рекламы
Телефон: +7 (495) 662-64-61
Сайт: https://shantui-sit.ru/
Shantui SD16: технические характеристики, обзор, описание

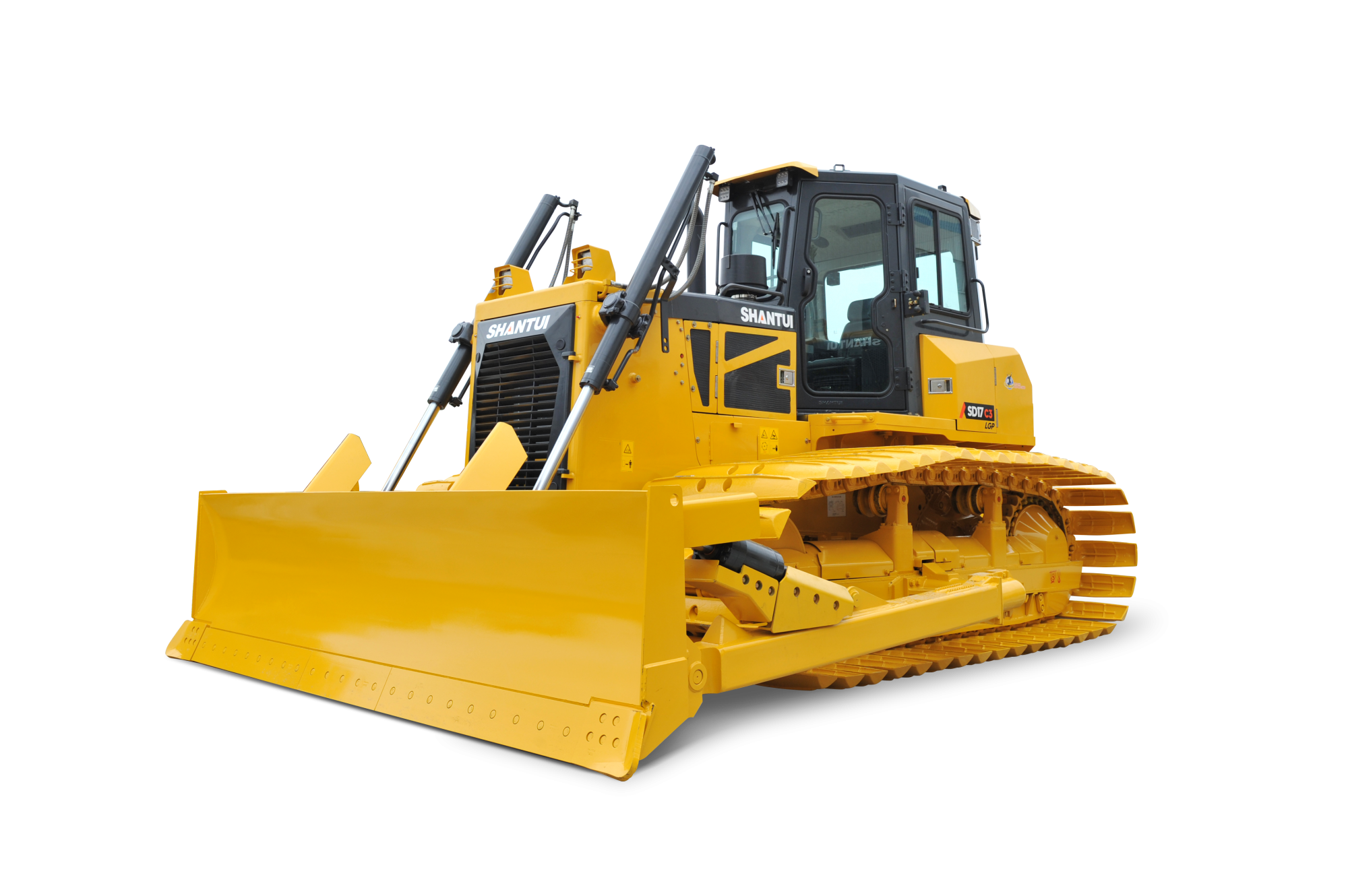

Источник фото: TraktorBook.comФото Shantui SD16
Технические характеристики Shantui SD16, масса
Машина может комплектоваться одним из трех отвалов — прямым с неповоротным гидроперекосом, прямым поворотным или сферическим. Основные технические характеристики отвала таковы: заглубление достигает 0,54 м, высота подъема — 1,095 м.
В задней части корпуса может быть размещен трехстоечный рыхлитель (данное оборудование доступно для бульдозера с прямым наклоняемым или поворотным отвалом). Рыхлитель имеет форму параллелограмма и является регулируемым.
Количество зубьев — три, максимальная глубина копания — 572 мм, вес составляет 2,5 т.
Максимальная скорость движения вперед ограничена 9,6 км/ч, назад — 12,5 км/ч.
| Рабочий вес | 17 тонн |
| Мощность двигателя (при 1850 об/мин) | 135 кВт/184 л.с. |
| Объем отвала | 4,3-5 куб.м |
| Удельное давление на грунт | 0,067 MПа |
| Скорость переднего хода | 3,29/5,82/9,63 км/ч |
| Скорость заднего хода | 4,28/7,59/12,53 км/ч |
На модели смонтированы бортовые фрикционы мокрого типа, многодисковые, подпружиненные. Привод — гидравлический, управление осуществляется вручную. Тормоза бортовых фрикционов — с плавающей лентой и гидроусилителем.
Shantui SD16 оснащается планетарной коробкой передач (по 3 передачи переднего и заднего хода). Переключение — ручное, механического типа. Присутствует функция принудительной смазки. Главная передача — коническая 1-ступенчатая со спиральным зубом.
Гидротрансформатор выбран 3-элементный 1-ступенчатый 1-фазный.
Габариты
Длина бульдозера Shantui SD16 составляет 5,1 м, ширина — 3,4 м, высота — 3 м. Данные цифры актуальны для машины без рыхлителя.
| Длина х Ширина х Высота (без рыхлителя) | 5 140х3 388х3 032 мм |
| Ширина x высота отвала (в зависимости от типа) | 3 388х1 149 мм |
| 3 556х1 120 мм | |
| 3 970х1 040 мм | |
| Длина опорной поверхности | 2 430 мм |
Базовым силовым агрегатом является Shangchai SC11CB184G2B1, но возможна также установка Weichai WD10G178E25. Дизель Shangchai — это 4-тактный двигатель с водяным охлаждением, оснащенный функцией прямого впрыска топлива, турбонагнетателем и дополнительным охладителем.
Источник фото: sts-amur.ruМодель бульдозера Shantui SD16 может оснащаться двумя моделями двигателей
Двигатель Shantui SD16
Минимальный удельный расход горючего указан 214 г/кВт*ч.
| Модель двигателя | Shangchai SC11CB184G2B1 |
| Weichai WD10G178E25 | |
| Диаметр цилиндра | 126 мм |
| Количество цилиндров | 6 |
| Ход поршня | 130 мм |
| Общий рабочий объем цилиндров | 9 726 куб.см |
Кабина и органы управления
Рычаги установлены в кабине симметрично с правой и левой стороны. Кресло регулируется не только в направления вперед и назад, по высоте и может наклоняться, но также возможно управление жесткостью пружины (в зависимости от массы оператора).
Электрическая система, используемая в основном для запуска дизельного двигателя и освещения, состоит из стартера, комплексного кремниевого генератора и двух 12-вольтных аккумуляторных батарей.
Максимальное рабочее давление в гидравлической системе управления рабочим оборудованием — 14 Мпа.
В распоряжении оператора — рычаги управления отвалом и рыхлителем, рулевого управления, переключения передач, управления подачей топлива. Блокировка отвала и рыхлителя выполняется с помощью специальных кнопок.
Техническое обслуживание
Производитель рекомендует выполнять обслуживание топливного бака бульдозера shantui sd16 каждые 50 моточасов. Периодичность замены топливного, масляного и гидравлического фильтров и проверки уровня смазки всех комплектующих — каждые 250 моточасов.
Источник фото: spectehnika-info.ruФото Shantui SD16
Модификации
Существуют следующие версии бульдозера Shantui SD16 — SD16E, SD16L, SD16S. Модификации отличаются количеством гусеничных роликов в ходовой части, типом гусеничных башмаков, доступным рабочим оборудованием и рядом других характеристик.
Аналоги
Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: YTO T140, YTO T140N, Yutong TL210B, Shantui SD16E, Shantui SD16F, Shantui SD16TF, Sinomach YD160, HBXG SHEHWA TY165-3, XGMA TY160, XCMG TY160.
Shantui SD32
When it comes to bulldozers, the Shantui SD32 is among the largest. Class 25 in the traction scale, this design is mountain-ready. Putting in a turbocharged supercharger has given it excellent performance. A new building by Shantui featuring cutting-edge architectural features.
The Shantui SD32 is versatile and able to operate in a wide range of weather and terrain situations while maintaining excellent maneuverability. Quarrying, repairing roads, reclaiming land, and transporting freight are all examples of uses for the unit in the construction industry. This paradigm can function in risky and challenging environments. These containers are commonly seen in landfills.
Technical Specifications:
- It measures 6.88 x 4.03 x 3.73 m in all three dimensions.
- A 2.14-meter-wide track is used.
- Only half a meter above the ground.
- We measured a turning circle of 3.8 meters.
- The 30-degree working angle.
- The total mass of 37,2 metric tons.
- 5 m3 prism drawing.
- The highest possible rate is only 13 kilometers per hour.
- Powerful Cummins 14L motor.
- A turning force of 1440 kN.
- Energy 320 hp
- It has a 600-liter fuel tank.
Характеристики
Гусеничный SD16 — машина, собираемая в цехах компании Shantui Construction Machinery. Его причисляют к технике 3 тягового класса и позиционируют как альтернативный вариант дорогим американским, европейским или японским моделям.
В основу «китайца» заложены прочные, износостойкие материалы, что совместно с точностью изготовления позволяет достойно выдерживать конкуренцию на рынке спецтехники.
Таблица № 1. Технические характеристики
| Параметр | Значение |
| Двигатель | Shangchai SC11CB184G2B1/Weichai WD10G178E25 |
| Мощность, л.с. (кВт) | 184 (135) |
| Скорость, км/ч | Вперёд 3,29-9,63; назад 4,28-12,53 |
| Дорожный просвет, мм | 400 |
| Преодолеваемый уклон, % | 30 |
| Минимальный радиус разворота, м | 4,5-4,9 |
| Емкость топливного бака, л | 315 |
Двигатель, потребление горючего
В базовой комплектации на бульдозер поставят мотор Shangchai SC11CB184G2B1. Его скопировали с американского Caterpillar и собирают согласно оформленной лицензии. Это рядный дизель с шестью вертикально расположенными цилиндрами. Охлаждается жидкостью, а впрыск топлива происходит непосредственно в камеру сгорания.
Таблица № 2. Параметры двигателя
| Наименование | Значение |
| Частота вращения коленвала, об/мин | 1850 |
| Объём, л | 9,7 |
| Диаметр цилиндра/ход поршня, мм | 126/130 |
| Крутящий момент, Н·м (обороты коленвала, об/мин) | 764 (1300) |
| Расход топлива при среднем режиме работы, г/кВт·час | 214 |
| Токсичность выхлопных газов | Tier 2 |
Силовая передача, ходовая
Передачу вращения от двигателя на первичный вал КПП выполняет одноступенчатый однофазный гидротрансформатор.
- Сама коробка передач планетарного типа выдаёт 3 скорости для движения вперёд и столько же в обратном направлении.
- Переключение ступеней осуществляет сервопривод, что значительно облегчает управление техникой.
Бортовые передачи представлены двухступенчатыми редукторами с цилиндрическими зубчатыми колёсами. Смазка контактных поверхностей осуществляется методом разбрызгивания. Главная передача на редукторы идёт через коническую пару с круговой формой зубьев. Такая конструкция выдерживает большие нагрузки, создаёт меньше шума, но её сложнее регулировать.
Маневрирование обеспечивается многодисковой постоянно замкнутой муфтой поворота. Она работает в масляной ванне и активируется гидравлическим приводом. Манёвры осуществляют совместно с приведением в действие плавающего тормоза муфтой поворота ленточного типа, управляемой педалью с гидроусилителем.
Shantui SD16 — бульдозер на гусеничном ходу. Подвеска машины балансирного типа обеспечивает хорошую устойчивость на неровной поверхности и гашение динамических колебаний во время движения.
- Гусеничная лента опирается на 6 катков, холостую ветвь поддерживают 2 ролика.
- В движение гусеницу приводит звёздочка, закреплённая на выходном валу бортового редуктора. Натяжение поддерживает обводной ролик.
Само гусеничное полотно состоит из 37 башмаков шириной 510, 560 или 610 мм, в зависимости от комплектации.
Гидравлика
К сожалению, с поиском рабочих характеристик, касаемо этой модели, возникли определенные трудности. Параметры гидросистемы не стали исключением. Предлагаемая информация взята с англоязычного ресурса компании.
Питает гидросистему шестерёнчатый насос PAR112 производительностью 227 л/мин. Максимальное давление, ограниченное перепускным клапаном, составляет 14 МПа.
На экскаватор устанавливают бак запаса рабочей жидкости ёмкостью 110 л. Этого объёма хватает, чтобы приводить в действие пару цилиндров подъёма ножа и по одному для наклона отвала и активации рыхлителя. Внутренний диаметр последних двух составляет 160 мм, первых — 110 мм.
Неисправности и ремонт бульдозеров
Ремонт бульдозера Shantui SD32 осуществляется в сервисных центрах, где имеется необходимый набор запасных частей.
Неисправность ходовой части, перегрев трансформатора происходит при ослаблении ремня вентилятора или загрязнении масляного радиатора. Устраняют неисправность заменой ремня или чисткой радиатора.
Если машина не едет при движении рычага скоростей, значит, произошел износ шестеренчатого насоса или засорился фильтр КПП. Надо заменить насос или устранить его неисправность и почистить фильтр.
При тяжелом рулевом управлении нужно отрегулировать соединение муфты и тормоза. Если при нажатии педали тормоза машина не останавливается, то нужно отрегулировать длину хода тормозных педалей.
Модельный ряд бульдозеров Shantui и их характеристики
Бульдозерный ряд Shantui представлены линейкой из девяти серий и большого количества моделей, имеющих разную модификацию. Самой «маленькой» машиной из выпускаемых производителем бульдозеров является машина SD 08-3, вес техники — 7,5 тонн, мощность двигателя – 63 кВт. Эти бульдозеры могут быть использованы для работы в условиях городских застроек, для земляных дорожных работ, для работ на фермах или по строительству электростанций. Бульдозеры имеют прямой поворотный отвал вместимостью 2,02 кубометра.
Модель бульдозера SD 10 YE обладает рабочей массой 9,1 тонны и двигателем Cummins, мощность которого 74 кВт. Многофункциональный шестисторонний отвал, объем которого 2,2 кубометра, дает возможность осуществлять работы широкого спектра. Бульдозер оснащен комфортной кабиной с низким уровнем шума и отличной амортизацией. Кабина также оборудована сплит-системой, которая может работать как для охлаждения воздуха, так и для обогрева. С помощью энергосберегающей системы управления осуществляется контроль над охлаждением воды и температурой масла.
Серия бульдозеров SD 13 состоит из трех моделей машин с двигателем Shangchai, мощность которого 95,5 кВт, и весом от 13,7 тонны до 14,9 тонны. В этих бульдозерах установлен отвал прямого углового типа с максимальной высотой подъема 930 миллиметров. Рыхлитель этих моделей позволяет выполнять работы даже в условиях мерзлого грунта. По желанию заказчиков машины могут быть укомплектованы отвалами различных видов.
Бульдозеры серии SD 16 представлены шестью машинами, имеющими мощность 120 кВт и массу от 17 до 18,5 тонны. Техника оборудуется прямым поворотным отвалом вместимостью 4,5 кубометра, угловым отвалом емкостью 5 кубометров или угловым отвалом емкостью 4,3 кубометра. Максимальный подъем отвалов — 1,1 метра. Модели данной серии предназначаются для осуществления болотных и лесных работ, они могут быть использованы также на угольных электростанциях.
Бульдозеры Shantui серии SD 22 — несколько машин, весящих от 23,5 тонны до 26 тонн и оснащенных двигателем Cummins мощностью 162 кВт. Эта серия бульдозеров имеет выдвигающуюся вперед стабилизирующую раму и надежную конструкцию. Кроме того, техника оснащена гидравлической системой привода. Оборудование моделей дает возможность выполнения автоматического натяжения гусениц и измерения центрального давления. Использование отвалов разного вида с вместимостью от 4,7 до 7 кубометров позволяет расширить возможности спецтехники и выполнять работы в разных условиях.
Бульдозеры серии SD 32 относятся к средней землеройной спецтехнике, имеющей массу от 37,2 до тридцати девяти тонн. Такие машины имеют двигатель мощностью 235 кВт. Техника данной серии оснащена гидродинамической трансмиссией и гидравлической системой контроля.
Бульдозеры Shantui серии SD 42 представляет модель машины SD 42-3, относящаяся к тяжелой спецтехнике и имеющая вес 53 тонны. Техника оснащена двигателем Cummins, который имеет мощность 310 кВт и дает возможность использовать машину в жестких условиях, например, в условиях угольных шахт и карьеров. Бульдозер имеет полусферический отвал, емкость которого 16 кубометров, и однозубый рыхлитель.
Модель бульдозера Shantui серии SD 52 является высокопроизводительной спецтехникой, самой крупной машиной среди бульдозеров, которые выпускает компания. Данная спецтехника обладает рабочей массой 67,5 тонны и мощностью 392 кВт. Техника Shantui SD 52 – тяжеловесная и крупногабаритная машина, но, несмотря на это, для техники характерна простота управления и высокая чувствительность. Оператор техники имеет возможность работать с комфортом даже при наличии тяжелых условий, благодаря эффективной амортизации. Кабина производится в соответствии со всеми международными стандартами безопасности. Купить бульдозер вы можете у официальных представителей или продавцов спецтехники. Вам так же помогут с выбором необходимой модели, а так же получите консультацию специалиста в этом деле.
Shantui bulldozer Manuals PDF
The Shantui bulldozer, built in China, is renowned for its reliability and low price. Modern quality criteria are met in the expert assembly of parts and components.
Several variations of the Shantui bulldozer are produced for sale. Shantui, a Chinese firm, has begun collaborating with Komatsu, a Japanese firm. Product quality is now on par with that of top bulldozer manufacturers throughout the world. The strength and size of a bulldozer determine its category.
Blade and ripper varieties vary between machines. Model planners are available for use in mining operations that take place in a wetland. The machines’ weather-proof cabs let you keep working no matter the conditions outside. Rippers are located at the tail end of the bulldozer of all upgrades.
The production technology was upgraded through a variety of changes and collaboration with a Japanese firm. A bulldozer is a low-cost, high-quality piece of equipment. The company creates various series that vary in their bulk. Landscape maintenance, building, earthmoving, roadwork, and quarrying are just a few of the many uses for crawler-mounted bulldozers.
The Chinese bulldozer is a very efficient and versatile piece of machinery. There is a steady stream of new, enhanced machines. The upsides of technological advancements:
- Massive garbage dump;
- Mechanical and hydraulic operations are combined in the drive;
- an electronic control panel was developed for operation monitoring;
- and safety measures were put into place.
Устройство и обслуживание бульдозера
В кабине созданы максимально комфортные условия для работы водителя. При отделке использовались современные шумоизоляционные материалы, которые позволяют снизить до минимума проникающие в кабину шум и пыль при работе трактора. В базовую комплектацию входит мощный кондиционер, который создаст в салоне приятную температуру даже в самый знойный день. Для холодной погоды существует автономный отопитель, который не позволит водителю замерзнуть.
Кабина устанавливается на платформу с пневматической подвеской, которая поглощает колебания при движении и позволяет хорошо себя чувствовать на любых дорогах. Все контрольные датчики и приборы удачно расположены и не перекрывают друг друга. Сидение соответствует последним требованиям эргономики и может быть свободно отрегулировано по желанию водителя. Рычаги для управления расположены в непосредственной близости от сидения, так чтобы техникой можно было комфортно управлять. По желанию клиента, бульдозер может быть дополнительно оснащен предпусковым подогревателем двигателя. Это устройство позволит легко запускать мотор при отрицательной температуре на улице.
Обслуживание и ремонт трактора не отнимают много сил и времени. Производитель специально сделал все узлы и агрегаты максимально простыми, чтобы при необходимости можно было быстро провести починку или замену прямо в полевых условиях. Запчасти можно приобрести у официальных дилеров. Правда, некоторых деталей может не быть в наличии и их придется заказывать из Китая. Тогда процесс ожидания может растянуться на несколько недель. Все системы обладают высоким запасом прочности, так что при правильной эксплуатации и надлежащем обслуживании трактор будет служить долгие годы, не требуя капитальных ремонтов.
Цена Shantui SD16 в России на сегодняшний день составляет около 3,2 миллионов рублей. При установке на бульдозер дополнительного оборудования это значение будет расти. При желании сэкономить, можно купить технику на вторичном рынке. Здесь хороший экземпляр будет стоить 1-1,5 миллиона рублей. Однако перед заключением сделки стоит провести полную диагностику выбранного товара, чтобы убедиться в его высоком качестве и работоспособности.
